BEDIENUNGSANLEITUNG LE23T51B SAMSUNG

• Zeigen Sie kein Standbild länger als 2 Stunden auf dem LCD-Monitor an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als “Bildkonservierung” bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors beim Anzeigen von Standbildern verringern.

• Bei Wiedergabe im Format 4:3 über einen längeren Zeitraum können bedingt durch die unterschiedliche Lichtemission Nachbilder der Ränder links, rechts und in der Mitte des Bildschirms auftreten. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der Garantie.

• Die kontinuierliche Anzeige von Standbildern von Videospielen oder vom PC über einen gewissen Zeitraum hinaus kann partielle Nachbilder verursachen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten. Voorzorgsmaatregelen bij weergave van stilstaand beeld Stilstaande beelden kunnen permanente schade aan uw TV-scherm toebrengen.

REGLAGE DES AUTRES OPTIONS

REGLAGE DES AUTRES OPTIONS

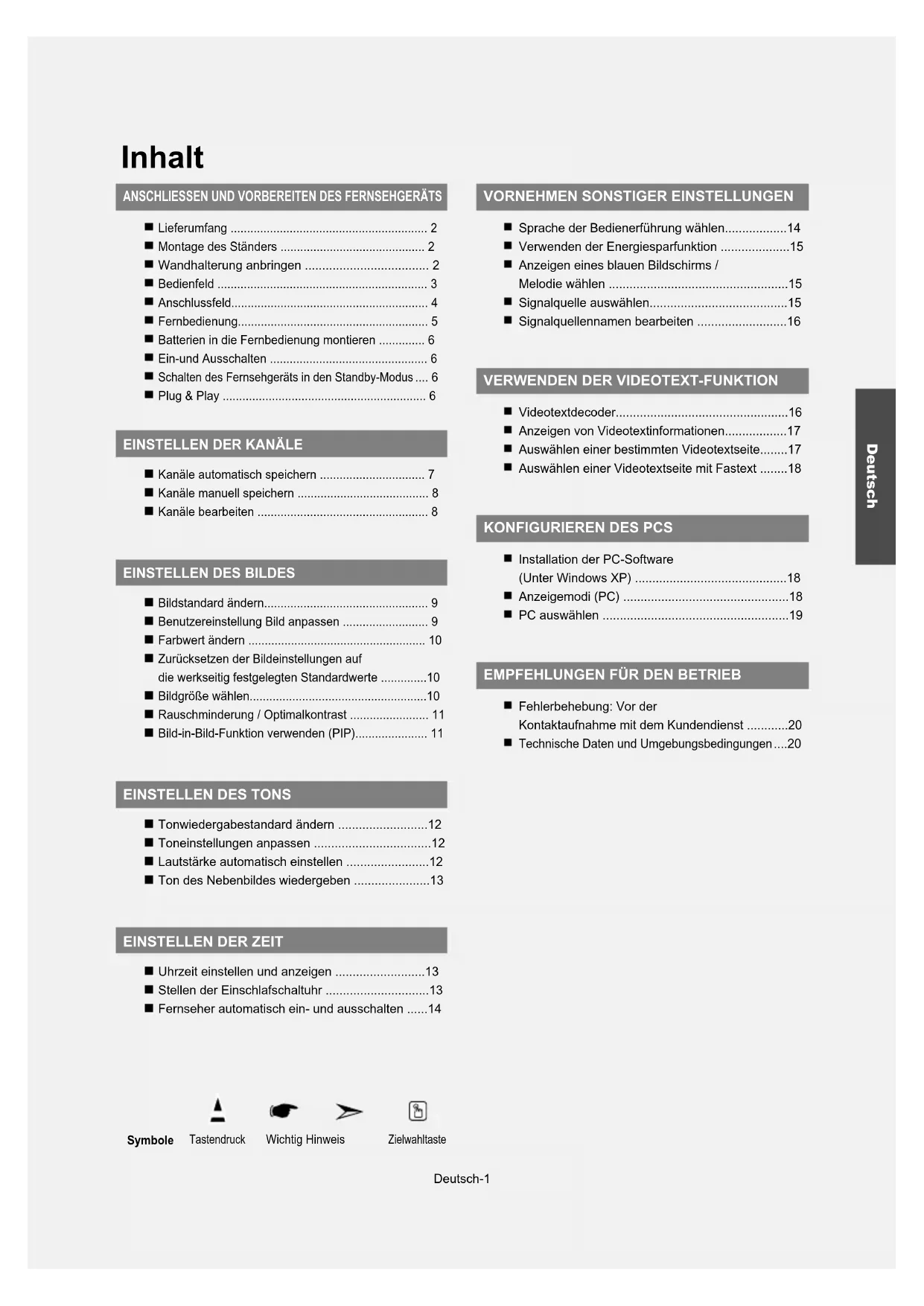

ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS

EINSTELLEN DES BILDES

• Bildstandard ändern p. 9
• Benutzereinstellung Bild anpassen p. 9
• Farbwert ändern p. 10
• Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte p. 10
• Bildgröße wählen p. 10
• Rauschminderung / Optimalkontrast p. 11
• Bild-in-Bild-Funktion verwenden (PIP) p. 11

Uhrzeit einstellen und anzeigen ..........................13 Stellen der Einschlafschaltuhr ..............................13 Fernseher automatisch ein- und ausschalten ......14

VORNEHMEN SONSTIGER EINSTELLUNGEN

• Sprache der Bedienerführung wählen p. 14
• Verwenden der Energiesparfunktion p. 15
• Anzeigen eines blauen Bildschirms / Melodie wählen p. 15
• Signalquelle auswählen p. 15
• Signalquellennamen bearbeiten p. 16

VERWENDEN DER VIDEOTEXT-FUNKTION

• Videotextdecoder p. 16
• Anzeigen von Videotextinformationen p. 17
• Auswählen einer bestimmten Videotextseite p. 17
• Auswählen einer Videotextseite mit Fastext p. 18

EMPFEHLUNGEN FÜR DEN BETRIEB

Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst ............20 Technische Daten und Umgebungsbedingungen

Symbole Tastendruck Wichtig Hinweis ZielwahltasteDeutsch-2

ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS

Lieferumfang Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Sollten Teile fehlen, wenden Sie sich bitte an Ihren Händler. M4 X L16 Fernbedienung und 2 Batterien (Typ AAA) Netzkabel Bodenabdeckung 4 Schrauben für Standfuß

Bedienungsanleitung Garantiekarte Servicenetzliste Sicherheitshinweise Registrierungskarte < 2 >< 3 >

1. Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf ein weiches Tuch oder Kissen auf

2. Setzen Sie den Standfuß in die Aussparung an der Unterseite des Fernsehgeräts ein.

3. Führen Sie die Schraube in die angegebene Bohrung ein, und ziehen Sie sie fest.

Montage des Ständers Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandmontagehalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. Wandhalterung anbringenDeutsch-3 Bedienfeld SOURCE Schaltet zwischen allen verfügbaren Signalquellen um. (TV, Ext.1, Ext.2, AV, S-Video, Komp., PC, DVI). Im Bildschirmmenü können Sie diese Taste wie die Taste ENTER auf der Fernbedienung verwenden. MENU Drücken Sie diese Taste, um ein Bildschirmmenü zu den Funktionen des TVGeräts einzublenden. Drücken Sie diese Tasten, um die Lautstärke zu erhöhen oder zu verringern. Im Bildschirmmenü können Sie die Tasten wie die Tasten und auf der Fernbedienung verwenden. Kanäle wechseln. Im Bildschirmmenü können Sie die Tasten wie die Tasten und auf der Fernbedienung verwenden. (Ohane Fernbedienung kann der Fernseher über die Kanalwahltasten eingeschaltet werden.) (KOPFHÖRERBUCHSE) An dieser Buchse können Sie externe Kopfhörer anschließen, um das Hörerlebnis allein zu genießen. (Netztaste) Drücken Sie diese Taste, um das TV-Gerät ein- und auszuschalten. Stromversorgungsanzeige Blinkt und schaltet sich aus bei eingeschalteter Stromversorgung; leuchtet auf im Standbymodus. Lautsprecher Fernbedienungssensor Zielen Sie mit der Fernbedienung auf diesen Sensor am Fernsehgerät. Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.An der Antenne oder am Kabelfernsehnetz anschließen Damit die Fernsehkanäle korrekt empfangen werden, muss der Monitor an eine der folgenden Signalquellen angeschlossen sein: - Terrestrische Antenne / Kabelfernsehanschluss / Satellitenempfänger Anschließen von Component-Geräten (DTV/DVD) - Verbinden Sie die Komponentenanschlüsse (“P

”, “PB ”, “Y”) auf der Rückseite des Fernsehgeräts über Komponenten- Videokabel (optional) mit den entsprechenden Komponenten-Videoausgängen des DTV- oder DVD-Geräts. - Wenn Sie sowohl die Settopbox als auch ein DTV- oder DVD-Gerät anschließen möchten, verbinden Sie die Settopbox mit dem DTV- oder DVD-Gerät, und verbinden Sie das DTV- oder DVD-Gerät mit dem Component-Anschluss (“P

”, “PB”, “Y”) des TV-Geräts. -Die Y, P B und PR-Anschlüsse des Component-Geräts (DTV oder DVD) sind manchmal mit Y, B-Y und R-Y oder Y, Cb und Cr beschriftet. - Verbinden Sie den Audioausgang “R – AUDIO – L” auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel (optional) mit dem entsprechenden Audioausgang des DTV- oder DVD-Geräts. Deutsch-4 Anschlussfeld Netzkabelbuchse Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet sein. Achten Sie beim Anschließen von Kabeln an die Ausgänge des Geräts darauf, das die Kabel den entsprechenden farbcodierten Anschlüssen zugeordnet werden.Deutsch-5 Externe A/V-Geräte anschließen

Schließen Sie ein Cinch- oder ein S-Video-Kabel (optional) an ein geeignetes externes A/V-Gerät an (z. B. einen Videorekorder, DVD-Player oder Camcorder). - Verbinden Sie den Audioausgang “R – AUDIO – L” auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel (optional) mit dem entsprechenden Audioausgang des A/V-Geräts. Anschließen einer Settopbox, eines Videorecorders oder DVD-Geräts

Schließen Sie das SCART-Kabel (optional) des Videorecorders oder DVD-Geräts an den SCART-Anschluss des Videorecorders oder DVD-Geräts an. DVI anschließen - Verbinden Sie den DVI-Anschluss mit dem Anschluss des DVD-Players. - Verbinden Sie das Stereo-Audiokabel (optional) mit dem Anschluss “R - AUDIO - L’ an der Rückseite des Geräts und die anderen Enden mit den entsprechenden Audioausgängen des A/V-Geräts. - DVI unterstützt nicht die PC-Funktion. Computer anschließen - Verbinden Sie die PC-Eingangsbuchse “PC (PC IN)” auf der Rückseite des Fernsehgeräts über ein D-Sub-Kabel (optional) mit der Grafikkarte des Computers.

Verbinden Sie den Ausgang der Soundkarte des Computers

AUDIO (PC IN)” mit dem Eingang AUDIO (PC IN) auf der Rückseite des Fernsehers. Kensington-Schloss - Das Kensington-Schloss (optional) dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort.

Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben haben. Standby-Taste des Fernsehgeräts Zifferntasten für direkte Kanalwahl Taste zum Auswählen von ein-/ zweistelligen Programmplätzen Lautstärkeerhöhung Lautstärkeverminderung Ton vorübergehend aussc halten OSD-Menü anzeigen Audiomodusauswahl Audioeffektauswahl Drücken Sie diese Taste, um ausgewählte TV-/Kabelkanäle automatisch zu speichern Dient zum Speichern und Löschen von Kanälen im Speicher STILL : Standbild Modus TV direkt aufrufen Voriger Sender P : Nächster Sender P : Voriger Sender Wahl verfügbarer Quellen Informationen zur aktuellen Sendung anzeigen OSD-Menü ausblenden Den Cursor im Menü Auswahl der Bildgröße Bildeffekt wählen Bild-im-Bild Ein/Aus Sleep-Timer aktivieren/stellen Modus PC direkt aufrufen Videotext-Funktionen Standbild Videotext anzeigen / Videotext und Fernsehübertragung zugleich anzeigen Videotext-Index Seite speichern Untergeordnete Seite Videotextanzeige verlassen P : Nächste Seite P : Vorige Seite Navigationsart wechseln (Liste oder FLOF) Seite aufdecken Videotext abbrechen Textgröße wählen Fastext-Thema auswählen Die Funktion der Fernbedienung kann durch helle Lichteinstrahlung beeinträchtigt werden. FernbedienungDas Netzkabel ist auf der Rückseite des Geräts angeschlossen.

1. Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an.

Die Standby-Anzeige auf der Vorderseite des Geräts leuchtet.

2. Drücken Sie auf der Vorderseite des Geräts die Taste POWER .

Das Programm, das Sie zuletzt gesehen haben, wird automatisch angezeigt.

3. Drücken Sie auf der Fernbedienung die Zifferntasten (0–9) oder eine der Programmplatz-Wahltasten

( / ), oder drücken Sie auf der rechten Seite des Geräts die Taste . Wenn Sie das Gerät zum ersten Mal einschalten, können Sie die Sprache auswählen, in der die Menüs angezeigt werden.

4. Um das Gerät auszuschalten, drücken Sie erneut die Taste POWER .

Zur Verringerung des Stromverbrauchs kann das Gerät in den Standby-Modus geschaltet werden. Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

1. Drücken Sie auf der Fernbedienung die Taste POWER .

Der Bildschirm wird ausgeschaltet und auf der Vorderseite Ihres Geräts erscheint eine rote Standby-Anzeige.

2. Drücken Sie einfach erneut die Taste POWER , eine Zifferntaste (0~9) oder die Kanalwechseltaste

um das Gerät wieder einzuschalten. Lassen Sie das Gerät nicht für längere Zeit im Standby-Modus (z. B. wenn Sie verreist sind). Ziehen Sie sicherheitshalber den Netzstecker und trennen Sie das Antennenkabel. Ein-und Ausschalten Schalten des Fernsehgeräts in den Standby-Modus Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige Grundeinstellungen abgefragt. Die folgenden Einstellungen können vorgenommen werden.

1. Drücken Sie auf der Fernbedienung die Taste POWER .

“Plug & Play” wird angezeigt.

2. Wählen Sie die entsprechende Sprache aus, indem Sie die Taste

oder drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER .

3. Die Meldung “Antenneneingang prüfen” wird eingeblendet.

Das Kästchen “OK” ist ausgewählt. Drücken Sie die Taste ENTER . Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist. Plug & Play Deutsch-6

1. Nehmen Sie die Batteriefachabdeckung ab.

2. Legen Sie zwei AAA-Batterien ein.

Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind.

3. Schieben Sie die Abdeckung wieder auf die Fernbedienung.

Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. Die Fernbedienung funktioniert bis zu einer Entfernung von 7 m zum Fernseher. (Bei normaler Nutzung des Fernsehers halten die Batterien ungefähr ein Jahr.) Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:

1. Ist das Fernsehgerät eingeschaltet?

2. Wurden der Plus- und Minuspol der Batterien vertauscht?

3. Sind die Batterien leer?

4. Liegt ein Stromausfall vor oder ist das Netzkabel nicht eingesteckt?

5. Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden. Batterien in die Fernbedienung montierenDeutsch-7 Sprache: Wählen Sie mit dieser Option die gewünschte Sprache aus. Land: Wählen Sie mit dieser Option das gewünschte Land aus. Autom. speichern : Wählen Sie diese Option aus, um Sender im Empfangsbereich des Geräts automatisch zu suchen und zu speichern. Zeit einstellen: Wählen Sie diese Option aus, um die Uhr des Fernsehgeräts auf die aktuelle Uhrzeit einzustellen.

EINSTELLEN DER KANÄLE

- Kanäle automatisch speichern (Siehe Seite 7) - Kanäle manuell speichern (Siehe Seite 8) - Kanäle bearbeiten (Siehe Seite 8) So setzen Sie diese Funktion zurück:

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER erneut, um “Plug & Play” auszuwählen.

3. Dadurch werden die Einstellungen geändert oder zurückgesetzt.

Sie können den verfügbaren Frequenzbereich nach Kanälen absuchen (die Verfügbarkeit ist von Land zu Land verschieden). Automatisch zugewiesene Programmnummern entsprechen unter Umständen nicht den gewünschten Programmnummern. Sie können jedoch die Programmnummern manuell sortieren und nicht gewünschte Kanäle löschen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER , um “Land” auszuwählen.

3. Wählen Sie die entsprechende Land aus, indem Sie die Taste oder drücken.

Bestätigen Sie Ihre Auswahl mit der Taste ENTER .

Drücken Sie die Taste oder , um “Autom. speichern” auszuwählen, und drücken Sie dann die Taste ENTER .

5. Drücken Sie die Taste ENTER .

Das Fernsehgerät beginnt mit dem Speichern aller verfügbaren Sender. Sie können die Taste ENTER jederzeit drücken, um den Speichervorgang zu unterbrechen und zum Menü “Kanal” zurückzukehren.

6. Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü “Sortieren” erneut angezeigt.

Kanäle automatisch speichern

4. Wählen Sie die entsprechende Land aus, indem Sie die Taste oder

drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER .

5. Das Menü “Autom. speichern” wird mit der aktivierten Option “Start”

angezeigt. Drücken Sie die Taste ENTER . Die Kanalsuche wird automatisch gestartet und beendet. Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü “Zeit einstellen” angezeigt. Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER .

6. Drücken Sie die Taste ENTER .

Wählen Sie die “Stunde” und “Minute” aus, indem Sie die Taste oder drücken. Stellen Sie die “Stunde” und “Minute” ein, indem Sie die Taste oder drücken. Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken.

Bestätigen Sie die vorgenommenen Einstellungen mit der Taste ENTER . Durch das Drücken der Taste AUTO PROG. auf der Fernbedienung können Kanäle automatisch gespeichert werden.Deutsch-8 Sie können bis zu 100 Kanäle, einschließlich Kabelkanälen, speichern. Bei der manuellen Kanalspeicherung haben Sie folgende Optionen: Gefundene Kanäle speichern oder nicht. Die Programmnummer des jeweiligen gespeicherten Kanals bestimmen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Man. speichern” auszuwählen, und drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste ENTER , um “Programm” auszuwählen.

4. Um einem Sender eine Programmnummer zuzuweisen, suchen Sie mit der Taste oder die richtige

Nummer, und drücken Sie dann die Taste ENTER . Sie können die Programmnummer auch durch Drücken der Nummerntasten auf der Fernbedienung einstellen.

Drücken Sie die Taste oder , um “Fernsehnorm” auszuwählen, und drücken Sie dann die Taste ENTER .

Wählen Sie den erforderlichen Farbstandard aus, indem Sie wiederholt die Taste oder drücken und dann die Taste ENTER drücken.

Drücken Sie die Taste oder , um “Tonsystem” auszuwählen, und drücken Sie dann die Taste ENTER .

Wählen Sie den erforderlichen Audiostandard aus, indem Sie wiederholt die Taste oder drücken und dann die Taste ENTER drücken. Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie ein anderes Tonsystem aus.

Wenn Ihnen Nummer des zu speichernden Kanals bekannt ist, drücken Sie die Taste oder , um “Kanal” auszuwählen. Drücken Sie die Taste ENTER . Wählen Sie mit der Taste oder die Option C (Antennenkanal) oder S (Kabelkanal) aus. Drücken Sie die Taste , um den Kanal auszuwählen. Wählen Sie mit den Tasten oder die gewünschte Nummer, und drücken Sie dann die Taste ENTER . Kan nal-modus: P (Programm-Modus), C (Antennenkanalmodus), S (Kabelkanal-Modus) Sie können den Kanal auch auswählen, indem Sie die Zifferntasten auf der Fernbedienung drücken.

Wenn Sie die Kanalnummern nicht kennen, drücken Sie die Taste oder , um “Suchlauf” zu wählen, und drücken Sie dann die Tast ENTER . Führen Sie die Suchlauf durch Drücken der Taste oder durch, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Speichern” auszuwählen. Drücken Sie die Taste ENTER , um “OK” auszuwählen.

12. Wiederholen Sie die Schritte 3 bis 11 für jeden weiteren Sender, den Sie speichern möchten.

Programm: Wählen Sie mit dieser Option einen Programmplatz für den Sender aus. Fernsehnorm: Stellen Sie mit dieser Option die Fernsehnorm ein. Tonsystem: Stellen Sie mit dieser Option das Tonsystem ein. Kanal: Wählen Sie mit dieser Option einen Sender aus. Suchlauf: Wählen Sie diese Option aus, um die Sendefrequenz des Senders zu ermitteln. Speichern: Wählen Sie diese Option aus, um die Einstellungen zu speichern. Kanäle manuell speichern Sie haben die Möglichkeit, bei der Kanalsuche gefundene Kanäle zu überspringen. Wenn Sie dann die gespeicherten Kanäle durchlaufen, werden die entsprechenden Kanäle nicht angezeigt. Alle Kanäle, die nicht ausdrücklich übersprungen werden sollen, werden angezeigt.

Verwenden Sie die Nummerntasten, um den hinzuzufügenden oder zu löschenden Sender direkt auszuwählen.

2. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Hinzufüg./Löschen” auszuwählen, und drücken Sie dann die Taste ENTER .

Durch wiederholtes Drücken der Taste ENTER schalten Sie zwischen dem Hinzufügen und dem Löschen von Sendern um.

Drücken Sie die Tasten P/, um zum gewünschten Programmplatz zu wechseln, und wiederholen Sie die oben beschriebenen Schritte.

Zum Beenden drücken Sie die Taste EXIT. Mit den Zifferntasten auf der Fernbedienung können Sie jeden Sender (einschließlich gelöschter Sender) anzeigen. Kanäle bearbeiten Sie können Kanäle auch hinzufügen oder löschen, indem Sie einfach die Tasten ADD/DEL auf der Fernbedienung drücken.Deutsch-9

EINSTELLEN DES BILDES

Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste ENTER erneut, um “Modus” auszuwählen.

Drücken Sie die Taste ENTER erneut, um “Modus” auszuwählen.

Drücken Sie die Taste oder , um das gewünschten Bildeffekt auszuwählen. Drücken Sie die Taste ENTER .

5. Zum Beenden drücken Sie die Taste EXIT.

Dynamisch: Wählen Sie diese Option für die Anzeige von hochauflösenden Fernsehbildern bei starker Umgebungsbeleuchtung aus. Standard: Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei normaler Umgebungsbeleuchtung aus. Film: Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei geringer Umgebungsbeleuchtung aus. Benutzerdef.: Wählen Sie diese Option aus, um Fernsehbilder entsprechend Ihren eigenen Bildeinstellungen anzuzeigen. (Weitere Informationen finden Sie unter “Benutzereinstellung Bild anpassen” auf Seite 9.) Sie können auch die Taste P.MODE auf der Fernbedienung drücken, um eine der Bildeinstellungen auszuwählen. Der Bildmodus muss für jede Signalquelle separat angepasst werden. Sie können zu den werkseitig festgelegten Standardbildeinstellungen zurückkehren, indem Sie “Reset” auswählen. (Weitere Informationen finden Sie unter “Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte” auf Seite 10.) Bildstandard ändern Kontrast: Wählen Sie diese Option aus, um den Kontrast zwischen Objekten und Hintergrund einzustellen. Helligkeit: Wählen Sie diese Option aus, um die Helligkeit des gesamten Bildschirms einzustellen. Schärfe: Wählen Sie diese Option aus, um die Konturen von Objekten zu schärfen oder weichzuzeichnen. Farbe: Wählen Sie diese Option aus, um die Farbhelligkeit einzustellen. Farbton: Wählen Sie diese Option aus, um natürlichere Farbtöne für Objekte durch Erhöhen des Rot- oder Grünanteils einzustellen. Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die Anweisungen

1 bis 4 unter “Bildstandard ändern” auf Seite 9.

Drücken Sie die Taste oder , um eine bestimmte Option auszuwählen. Drücken Sie die Taste ENTER

Drücken Sie die Taste oder , um den Wert einer bestimmten Option zu erhöhen oder zu verringern. Drücken Sie die Taste ENTER

Zum Beenden drücken Sie die Taste EXIT. Benutzereinstellung Bild anpassen Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert.Deutsch-10 Sie können die Einstellungen auf die werkseitig festgelegten Standardbildeinstellungen zurücksetzen.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die Anweisungen

1 bis 4 unter “Bildstandard ändern” auf Seite 9.

2. Drücken Sie die Taste oder , um “Reset” auszuwählen, und

drücken Sie dann die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Die Option “Reset” wird auf jeden Bildmodus angewendet. Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte Im PC-Modus können nur der “16:9”- und der “4:3”-Modus eingestellt werden. Wählen Sie aus, indem Sie die Taste oder drücken. Mit der Taste oder können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie nach der Auswahl von die Tasten oder , um das Bild in vertikaler Richtung zu vergrößern oder zu verkleinern. Autom. Breit: Wählen Sie diese Option aus, um als Bildformat automatisch das Breitbildseitenverhältnis (“Breit”) einzustellen. 16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 einzustellen (zum Anzeigen von DVDs und Fernsehsendungen im Breitbildformat). Panorama: Wählen Sie diese Option aus, um 16:9-Fernsehbilder im Format 4:3 normaler Fernsehsendungen ohne Verzerrungen anzuzeigen.

Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmbreite zu vergrößern.

4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen. Sie können eine Bildgröße wählen, die Ihren Sehgewohnheiten am besten entspricht.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Format” auszuwählen, und

drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , bis die gewünschte Einstellung erreicht ist. Drücken Sie die Taste ENTER

Zum Beenden drücken Sie die Taste EXIT. Bildgröße wählen Sie können den für Ihre Augen angenehmsten Farbton auswählen.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die Anweisungen

1 bis 4 unter “Bildstandard ändern” auf Seite 9.

2. Drücken Sie die Taste oder , um “Farbtemp.” auszuwählen, und

drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um die gewünschte Farbtoneinstellung auszuwählen. Drücken Sie die Taste ENTER

Zum Beenden drücken Sie die Taste EXIT. Farbwert ändern

Kalt2: Sorgt für eine höhere Farbtemperatur (blauer) als das Menü “Kalt1”. Kalt1: Verleiht Weißtönen einen bläulichen Stich. Normal: Behält Weißtöne bei. Warm1: Verleiht Weißtönen einen rötlichen Stich.

Warm2: Sorgt für eine geringere Farbtemperatur (röter) als das Menü “Warm1”. Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert. Sie können diese Optionen auch einfach durch Drücken der Taste P.SIZE auf der Fernbedienung auswählen.Deutsch-11 Sie können innerhalb des Hauptbildes (Fernsehsendung oder Video) ein Nebenbild einblenden. Dadurch können Sie gleichzeitig eine Fernsehsendung oder ein Video von einem beliebigen angeschlossenen Gerät im Auge behalten.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “PIP” auszuwählen, und drücken Sie

dann die Taste ENTER .

Drücken Sie erneut die Taste ENTER . Drücken Sie die Taste oder , um “Ein” auszuwählen, und drücken Sie dann die Taste ENTER . PIP ist nur im PC-Modus verfügbar, nicht jedoch in anderen Modi.

Drücken Sie die Taste oder , um “Quellen” auszuwählen, und drücken Sie dann die Taste ENTER . Wählen Sie eine Quelle für das Unterbild aus, indem Sie die Taste oder drücken, und drücken Sie die Taste ENTER . Für das PIP-Bild können je nach Einstellung des Hauptbildes verschiedene Signalquellen ausgewählt werden.

Drücken Sie die Taste oder , um “Position” auszuwählen, und drücken Sie dann die Taste ENTER . Wählen Sie eine Quelle für das Unterbild aus, indem Sie die Taste oder drücken, und drücken Sie die Taste ENTER .

Drücken Sie die Taste oder , um “Progr.” auszuwählen und drücken Sie die Taste ENTER . Mit den Tasten oder können Sie nun den Sender auswählen, der im Nebenbild wiedergegeben werden soll. Drücken Sie die Taste ENTER . “Progr.” kann auch aktiv sein, wenn das PIP-Bild auf “TV” eingestellt ist.

Zum Beenden drücken Sie die Taste EXIT. Bild-in-Bild-Funktion verwenden (PIP) Quellen: Auswählen einer Signalquelle (A/V extern) für PIP. Position: Wählen Sie mit dieser Option die Größe des PIP-Bildes aus.

Progr.: Verwenden Sie diese Option, um den im PIP-Bild angezeigten Sender zu wechseln. Digitale RM: Wenn das vom Fernsehgerät empfangene Übertragungssignal schwach ist, können Sie diese Rauschminderungsfunktion aktivieren, um ggf. statische Aufladungen oder Geistereffekte auf dem Bildschirm zu verringern. Optimalkontrast: Der Optimalkontrast erkennt das visuelle Eingangssignal und passt es an den optimalen Kontrast an.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder um die Option “Digitale RM” oder

“Optimalkontrast” auszuwählen. Drücken Sie die Taste ENTER .

Drücken Sie die Taste oder um die Option “Ein” oder “Aus” auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Diese Funktionen sind im PC-Modus nicht verfügbar. Rauschminderung / Optimalkontrast PIP-Einstellungen (O: PIP ist aktiv, X: PIP ist nicht aktiv) Drücken Sie mehrfach die Taste PIP unter der Abdeckung der Fernbedienung, um “PIP" zu aktivieren bzw. zu deaktivieren.

PIP-Sender Hauptsender Wenn das Hauptbild auf PC eingestellt ist, unterstützt das PIP-Bild nur “TV”, “Ext.1”, “Ext.2”, “AV” und “S-Video”. Das PIP-Bild unterstützt in diesem Fall keine anderen Signalquellen. Möglicherweise wirkt das Bild im PIP-Fenster leicht unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spielen oder Karaoke verwenden.Deutsch-12 Jeder Fernsehsender verfügt über seine eigenen Signalbedingungen, so dass es für Sie mitunter recht mühsam sein kann, beim Umschalten des Programms jedes Mal die Lautstärke nachzuregeln. Mit dieser Funktion können Sie die Lautstärke des gewünschten Programms automatisch einstellen lassen, indem bei einem hohen Modulationssignal die Lautstärke verringert und bei einem niedrigen Modulationssignal die Lautstärke erhöht wird.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Auto. Lautst” auszuwählen, und

drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder um die Option “Ein” oder “Aus” auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Lautstärke automatisch einstellen Sie können den Ton nach Ihrem persönlichen Geschmack einstellen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Equalizer” auszuwählen, und

drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder

, um eine bestimmte Option auszuwählen. Drücken Sie die Taste ENTER

4. Wählen Sie die gewünschte Option durch wiederholtes Drücken der Taste

oder . Drücken Sie die Taste ENTER

Zum Beenden drücken Sie die Taste EXIT. Wenn Sie diese Einstellungen ändern, wird der Audiomodus automatisch auf “Benutzerdef.” umgestellt. Toneinstellungen anpassen

Sie können spezielle Toneffekte auswählen, die wiedergegeben werden, wenn Sie eine bestimmte Sendung sehen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER erneut, um “Modus” auszuwählen.

3. Wählen Sie den erforderlichen Audiostandard aus, indem Sie wiederholt

die Taste oder drücken und dann die Taste ENTER drücken.

Zum Beenden drücken Sie die Taste EXIT. Standard: Wählt den normalen Audiomodus aus. Musik: Betont die Musik im Verhältnis zu Stimmen. Film: Bietet eine lebendige und volle Tonwiedergabe für Filme. Sprache: Betont Stimmen im Verhältnis zu anderen Geräuschen. Benutzerdef.: Wählt benutzerdefinierte Toneinstellungen aus. (Weitere Informationen finden Sie unter “Toneinstellungen anpassen” auf Seite 12.) Tonwiedergabestandard ändern Optionen können Sie auch durch Drücken der Taste S.MODE auf der Fernbedienung wählen.Deutsch-13 Wenn die PIP-Funktion aktiviert ist, können Sie den Ton des Nebenbildes wiedergeben.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Ton wählen” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder um die Option “PIP-sender”

auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Diese Option können Sie auswählen, wenn “PIP” auf “Ein” eingestellt ist. Ton des Nebenbildes wiedergeben

Hauptsender: Verwenden Sie diese Option, um den zum Hauptbild gehörenden Ton wiederzugeben.

PIP-sender: Verwenden Sie diese Option, um den zum PIP-Bild gehörenden Ton wiederzugeben.

Sie können die Uhr des Fernsehers einstellen. Dann wird die aktuelle Uhrzeit angezeigt, wenn Sie die Taste "INFO" drücken. Sie müssen die Uhr stellen, wenn Sie die automatischen Zeitschaltuhren verwenden möchten.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Zeit” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste ENTER , um “Zeit einstellen” auszuwählen.

Zum Beenden drücken Sie die Taste EXIT. Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen. Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken. Wenn Sie... Option “Stunde” oder “Minute” markieren Stellen Sie die “Stunde” und die “Minute” Drücken Sie die Taste ENTER . Drücken Sie... Die Taste oder Die Taste oder Uhrzeit einstellen und anzeigen Sie können ein Intervall zwischen 30 und 180 Minuten auswählen, nach dessen Ablauf der Fernseher automatisch in den Standby-Modus geschaltet wird.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Zeit” auszuwählen, und drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder , um “Sleep-Timer” auszuwählen, und

drücken Sie dann die Taste ENTER .

Drücken Sie mehrmals die Taste oder , bis die gewünschte Zeit angezeigt wird. (Aus, 30, 60, 90, 120, 150, 180). Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Das Fernsehgerät/der Monitor wechselt automatisch in den Standby-Modus, wenn die Schaltuhr den Wert 0 erreicht. Stellen der Einschlafschaltuhr Drücken Sie auf der Fernbedienung mehrmals die Taste SLEEP, bis das gewünschte Zeitintervall angezeigt wird.Deutsch-14 Sie können die Zeitschaltuhren des Fernsehgeräts stellen, so dass Folgendes geschieht : Automatisches Einschalten des Fernsehgeräts und Einstellen des ausgewählten Senders. Automatisches Ausschalten zum ausgewählten Zeitpunkt.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Zeit” auszuwählen, und drücken Sie

dann die Taste ENTER .

3. Drücken Sie die Taste oder , um “Autom. Ein” auszuwählen, und

drücken Sie dann die Taste ENTER .

4. Drücken Sie die Taste oder , um “Stunde” einzustellen, und drücken

Sie dann die Taste , um zum nächsten Schritt zu wechseln. Stellen Sie die anderen Optionen auf die gleiche Weise ein. Wenn Sie fertig sind, drücken Sie zum Zurückkehren die Taste ENTER .

5. Drücken Sie die Taste oder , um “Autom. Aus” auszuwählen, und

drücken Sie dann die Taste ENTER .

6. Drücken Sie die Taste oder , um “Stunde” einzustellen, und drücken

Sie dann die Taste , um zum nächsten Schritt zu wechseln. Stellen Sie die anderen Optionen auf die gleiche Weise ein. Wenn Sie fertig sind, drücken Sie zum Zurückkehren die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Zuerst müssen Sie die Uhr des Fernsehgeräts stellen. Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken. Die Timer funktionieren nur, wenn “Einstellungen” auf “Ein” eingestellt ist. Fernseher automatisch ein- und ausschalten

VORNEHMEN SONSTIGER EINSTELLUNGEN

Wenn Sie das Gerät das erste Mal verwenden, müssen Sie die Sprache auswählen, die für die Menüs und Hinweise verwendet wird.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Sprache” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Wählen Sie eine bestimmte Sprache aus, indem Sie wiederholt die Taste

oder drücken. Drücken Sie die Taste ENTER . Sie können unter 21 Sprachen wählen.

Zum Beenden drücken Sie die Taste EXIT. Sprache der Bedienerführung wählenDeutsch-15 Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie nachts fernsehen, stellen Sie “Energiesparmod.” auf “Hoch” ein, um sowohl den Blendeffekt als auch den Stromverbrauch zu senken.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Energiesparmod.” auszuwählen,

und drücken Sie dann die Taste ENTER .

3. Wählen Sie die erforderliche Option (Aus, Niedrig, Mittel, Hoch) aus,

indem Sie die Taste oder drücken. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Diese Funktion ist im PC-Modus nicht Verwenden der Energiesparfunktion Blaues Bild: Wenn kein Signal empfangen wird oder das Signal sehr schwach ist, wird der rauschende Bildhintergrund automatisch durch ein blaues Bild ersetzt. Wenn Sie das schlechte Bild weiterhin anzeigen möchten, legen Sie den Modus “Blaues Bild” auf “Aus” fest. Melodie: Es besteht die Möglichkeit, beim Ein- bzw. Ausschalten des Geräts eine Melodie ertönen zu lassen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder um die Option “Blaues Bild” oder

“Melodie” auszuwählen. Drücken Sie die Taste ENTER .

3. Drücken Sie die Taste oder um die Option “Ein” oder “Aus”

auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Anzeigen eines blauen Bildschirms / Melodie wählen Sie können zwischen den an den Eingangsbuchsen des Fernsehgeräts angeschlossenen externen Quellen auswählen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER , um “Eingang” auszuwählen.

2. Drücken Sie die Taste ENTER erneut, um “Quellen” auszuwählen.

Wenn keine externen Geräte mit dem TVGerät verbunden sind, werden in der “Quellen” nur “TV”, “EXT.1”, “EXT.2” aktiviert. “AV”, “S-Video”, “Komp.”, “PC” und “DVI” werden nur aktiviert, wenn sie an das Gerät angeschlossen sind.

3. Wählen Sie das gewünschte Gerät durch wiederholtes Drücken der Taste

oder . Drücken Sie die Taste ENTER . Signalquelle auswählen Drücken Sie die Taste SOURCE, bis die gewünschte Signalquelle ausgewählt ist. Sie können den Modus TV auswählen, indem Sie auf der Fernbedienung die Taste TV oder P / drücken, aber nicht durch Drücken der Taste SOURCE.Deutsch-16

VERWENDEN DER VIDEOTEXT-FUNKTION

Zusammen mit den meisten Fernsehprogrammen werden Videotextseiten ausgestrahlt. Diese Seiten enthalten unter anderem die folgenden Informationen: Sendezeiten. Nachrichten und Wetterberichte. Sportergebnisse. Untertitel für Hörgeschädigte. Die Videotextseiten sind in sechs Kategorien unterteilt: Teil

Inhalt Selected page number. Broadcasting station identity. Aktuelle Seitennummer oder Suchstatus Date and time. Text. Status information. Videotextdecoder Vergeben Sie für die an die Eingangsbuchsen angeschlossenen Geräte Namen, um die Auswahl der Signalquelle zu vereinfachen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER , um “Eingang” auszuwählen.

2. Drücken Sie die Taste oder , um “Name bearb.” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder , um das Gerät auszuwählen, das Sie

bearbeiten möchten. Drücken Sie die Taste ENTER .

4. Drücken Sie die Taste oder , um das erforderliche Gerät

auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Signalquellennamen bearbeitenDeutsch-17 Sie können jederzeit Videotextinformationen anzeigen, allerdings muss der Signalempfang hierzu gut sein. Anderenfalls: Informationen fehlen. einige Seiten nicht angezeigt werden können. So aktivieren Sie den Videotext und zeigen die Inhaltsseite an:

Drücken Sie die Taste P ( ) oder P ( ), um den gewünschten Sender auszuwählen, der den Videotextdienst bietet.

Drücken Sie die Taste TTX/MIX ( ) um den Videotextmodus zu aktivieren. Die Startseite wird angezeigt. Diese Seite kann jederzeit durch Drücken der Taste MENU ( ) erneut aufgerufen werden.

3. Drücken Sie erneut die Taste TTX/MIX ().

Die aktuell übertragene Sendung wird gleichzeitig mit der Vide otextseite auf dem Bildschirm angezeigt.

Drücken Sie erneut die Taste TV ( ), um die TTX-Anzeige zu schließen. Wenn beim Anzeigen von Text falsche oder unvollständige Zeichen angezeigt werden, sollten Sie sicherstellen, dass die Textsprache mit der Sprache im Menümodus “Einstellungen” identisch ist. Wenn die beiden Sprachen nicht übereinstimmen, wählen Sie als Textsprache die gleiche Sprache, die im Menü “Einstellungen” angegeben ist. Anzeigen von Videotextinformationen Sie können Seitenzahlen direkt über die Nummerntasten auf der Fernbedienung eingeben.

Geben Sie die dreistellige Seitennummer der gewünschten Seite mitden entsprechenden Nummerntasten ein.

Falls die ausgewählte Seite mit weiteren Unterseiten verknüpft ist, werden diese nacheinander angezeigt. Drücken Sie die Taste

um das Blättern zu unterbrechen. Drücken Sie die Taste

erneut, um das Blättern fortzusetzen.

3. Anzeigeoptionen verwenden:

Gewünschte Anzeigeoption... Sowohl Videotext als auch ein laufendes Programm, Versteckter Text (Antworten bei Quizsendungen etc.) Normale Wiedergabe Eine Unterseite, durch Eingabe ihrer vierstelligen Nummer Die nächste Seite Die vorherige Seite Doppelt so große Buchstaben in: der oberen Hälfte des Bildschirms der unteren Hälfte des Bildschirms Normale Wiedergabe Taste... TTX/MIX ( ) INFO ( ) INFO ( ) ADD/DEL ( )

einmal zweimal dreimal Auswählen einer bestimmten VideotextseiteDeutsch-18 Die verschiedenen Themen auf den Videotextseiten sind farbig gekennzeichnet und lassen sich mit den Farbtasten auf der Fernbedienung anwählen.

Drücken Sie die Taste TTX/MIX () , um die Videotext-Startseite anzuzeigen..

2. Drücken Sie die farbige Taste, die dem Thema entspricht, das Sie

anzeigen möchten. (Die verfügbaren Themen werden in der Statuszeile angezeigt.).

3. Drücken Sie die Taste “Rot”, um die vorherige Seite anzuzeigen.

Drücken Sie die Taste “Grün”, um die nächste Seite anzuzeigen.

Drücken Sie die Taste TV ( ) erneut, um die Textanzeige zu beenden. Auswählen einer Videotextseite mit Fastext

KONFIGURIEREN DES PCS

Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten Computer aufgeführt. Die tatsächlich auf dem Computer angezeigten Fenster variieren je nach Version von Windows und der jeweiligen Videokarte. Selbst wenn das angezeigte Fenster abweicht, gelten in den meisten Fällen die gleichen Grundinformationen für die Einstellung. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie im Startmenü von Windows auf “Control Pane”.

2. Wenn das Fenster Systemsteuerung angezeigt wird, doppelklicken Sie auf

“Appearance and Themes”.

3. Wenn das Fenster Systemsteuerung angezeigt wird, doppelklicken Sie auf

“Appearance and Themes”.

4. Klicken Sie nun auf die Registerkarte “Settings”.

Die korrekte Einstellung für die Bildschirmauflösung ist: Optimal - 1360 X 768 Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung “60” oder “60 Hz” ausgewählt werden. Klicken Sie jetzt auf “OK”, um das Dialogfeld zu schließen. Installation der PC-Software (Unter Windows XP) Das Zeilensprungverfahren wird nicht unterstützt. Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. DVI unterstützt keine PC-Funktion. Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt. Anzeigemodi (PC) Bildposition und -größe sind vom Typ des PC-Monitors und dessen Auflösung abhängig. Die in der Tabelle angegebenen Auflösungen sind die empfohlenen Auflösungen. (Alle Zwischenauflösungen innerhalb der unterstützten Auflösungsbereiche werden unterstützt.) Modus IBM VESA Auflösung 640 x 480 720 x 400 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1360 x 768 Horizontalfrequenz (kHz) 31,469 31,469 37,861 37,500 37,879 48,077 46,875 48,364 56,476 60,023 47,712 Vertikalfrequenz (Hz) 59,940 70,087 72,809 75,000 60,317 72,188 75,000 60,000 70,069 75,029 60,015 Pixeltakt (MHz) 25,175 28,322 31,500 31,500 40,000 50,000 49,500 65,000 75,000 78,750 85,800 Synchronisations polarität (H/V)

+ /+Deutsch-19 PC auswählen Grob-und Feinabstimmung des Bildes vornehmen (Bildjustierung): Mithilfe der Anpassung der Bildqualität sollen Bildstörungen beseitigt oder verringert werden. Sollte sich das Bildrauschen durch die Feinabstimmung allein nicht beheben lassen, stellen Sie zunächst die Frequenz möglichst genau ein (Grob), und führen Sie dann erneut eine Feinabstimmung durch. Nachdem die Störungen reduziert worden sind, richten Sie das Bild erneut aus, so dass es auf dem Bildschirm zentriert ist.

1. Voreinstellung: Drücken Sie die Taste PC, um den PC-Modus einzustellen.

2. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder , um “PC” auszuwählen, und drücken Sie

dann die Taste ENTER .

4. Drücken Sie die Taste ENTER , um “Bildjustierung” auszuwählen.

5. Drücken Sie die Taste oder , um “Grob” oder “Fein” auszuwählen,

und drücken Sie dann die Taste ENTER .

6. Drücken Sie die Taste oder , um die Bildqualität anzupassen.

Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Bildposition ändern (Position): Passen Sie die Position des PC-Bildes an, wenn es nicht auf das Fernsehbild passt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung

des Bildes vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Position” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder , um die horizontale Position anzupassen.

Drücken Sie die Taste oder , um die vertikale Position anzupassen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Bildeinstellungen zurücksetzen (Bild zurücksetzen): Sie können alle Bildeinstellungen auf die werkseitigen Standardwerte zurücksetzen.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung

des Bildes vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Bild zurücksetzen” auszuwählen,

und drücken Sie dann die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. PC-Bildschirm automatisch einstellen (Autom. Einstellung): Die automatische Einstellung ermöglicht eine automatische Anpassung des PCMonitors an das eingehende PCVideosignal. Die Werte für “fein”, “grob” und “Position” werden automatisch eingestellt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung

des Bildes vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Autom. Einstellung” auszuwählen,

und drücken Sie dann die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Drücken Sie auf der Fernbedienung die Taste PC, um den PC-Modus auszuwählen.Deutsch-20 Technische Daten und Umgebungsbedingungen

EMPFEHLUNGEN FÜR DEN BETRIEB

Kein Ton oder Bild Normales Bild, aber kein Ton Kein Bild oder nur schwarzweißes Bild Ton- und Bildstörungen Verzerrtes oder verschneites Bild, verzerrter Ton Fernbedienung funktioniert nicht richtig Meldung “Signalkabel überprüfen” wird angezeigt Im PC-Modus wird die Meldung “Nicht unterstützter Modus”angezeigt. Für den TFT-LCD-Bildschirm wird ein Display aus Subpixeln verwendet (3.133.440), die nur in einem technisch anspruchsvollen Verfahren hergestellt werden können. Es können zwar einige helle oder dunkle Pixel auf dem Bildschirm erscheinen, sie beeinträchtigen die Leistung des Produktes jedoch nicht. Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist.

Vergewissern Sie sich, dass Sie die Taste POWER auf der Vorderseite des Geräts gedrückt haben. Überprüfen Sie die Einstellungen für Kontrast und Helligkeit. Überprüfen Sie die Lautstärke. Überprüfen Sie die Lautstärke. Überprüfen Sie, ob die Taste MUTE auf der Fernbedienung gedrückt wurde. Ändern Sie die Farbeinstellungen. Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist.

Suchen Sie das elektrische Gerät, das den Fernseher stört, und stellen Sie es in einem größeren Abstand auf. Schließen Sie den Fernseher an eine andere Steckdose an. Überprüfen Sie Ausrichtung, Standort und Verbindung der Antenne. Interferenzen werden oft durch Zimmerantennen verursacht. Ersetzen Sie die Batterien der Fernbedienung. Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender) Überprüfen Sie die Batteriekontakte.

Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der Videoquelle verbunden ist. Vergewissern Sie sich, dass der Computer bzw. die Videoquelle eingeschaltet sind. Finden Sie die maximale Auflösung und Bildwiederholfrequenz der Videokarte heraus. Vergleichen Sie diese Werte mit den Angaben unter Anzeigemodi. Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst Modell Format Sichtbares Bild Bildschirmgröße Pixelabstand Frequenz Horizontal / Vertical Auflösung (PC) (Optimal) Stromversorgung (Eingang) Leistungsaufnahme Normal / Stromsparmodus Abmessungen (B x T x H) Gehäuse Mit Fuß Gewicht Mit Fuß Umgebungsbedingungen Temperatur (Betrieb) Luftfeuchtigkeit Temperatur (Lagerung) Luftfeuchtigkeit (Lagerung) Ton Ausgang LE23T5 Bildschirmdiagonale 23" (16:9) 508,125 (H) x 285,696 (V) mm 0,372 (H) x 0,372 (V) mm 30~61kHz / 60~75Hz 1360 x 768 @ 60 Hz Wechselstrom 100 - 240 V, 60/50 Hz ±3Hz 100 W / < 2,0 W 675,9 x 85,0 x 393,40 mm 675,9 x 203,8 x 439,5 mm 8,0 kg (17,64 lbs) 10°C bis 40°C (50°F bis 104°F) 10% bis 80%, nicht kondensierend -20°C bis 45°C (-4°F bis 113°F) 5% bis 95%, nicht kondensierend 3 W X 2 LE27T5 Bildschirmdiagonale 27" (16:9) 603,22 (H) x 341,98 (V) mm 0,1460 (H) x 0,4365 (V) mm 30~61kHz / 60~75Hz 1360 x 768 @ 60 Hz Wechselstrom 100 - 240 V, 60/50 Hz ±3Hz 140 W / < 2,0 W 766,5 x 96,0 x 459,0 mm 766,5 x 203,8 x 505,5mm 12,0 kg (26,46 lbs) 10°C bis 40°C (50°F bis 104°F) 10% bis 80%, nicht kondensierend -20°C bis 45°C (-4°F bis 113°F) 5% bis 95%, nicht kondensierend 5 W X 2 LE32T5 Bildschirmdiagonale 32" (16:9) 697,68 (H) x 392,26 (V) mm 0,51075 (H) x 0,51075 (V) mm 30~61kHz / 60~75Hz 1360 x 768 @ 60 Hz Wechselstrom 100- 240 V, 60/50 Hz ±3Hz 170 W / < 2,0 W 914,5 x 104,0 x 528,8 mm 914,5 x 247,5 x 591,5 mm 15,0 kg (33,07 lbs) 10°C bis 40°C (50°F bis 104°F) 10% bis 80%, nicht kondensierend -20°C bis 45°C (-4°F bis 113°F) 5% bis 95%, nicht kondensierend 7,5 W X 2Nederlands-1 Nederlands Inhoud
