BEDIENUNGSANLEITUNG UE49M5005AW SAMSUNG

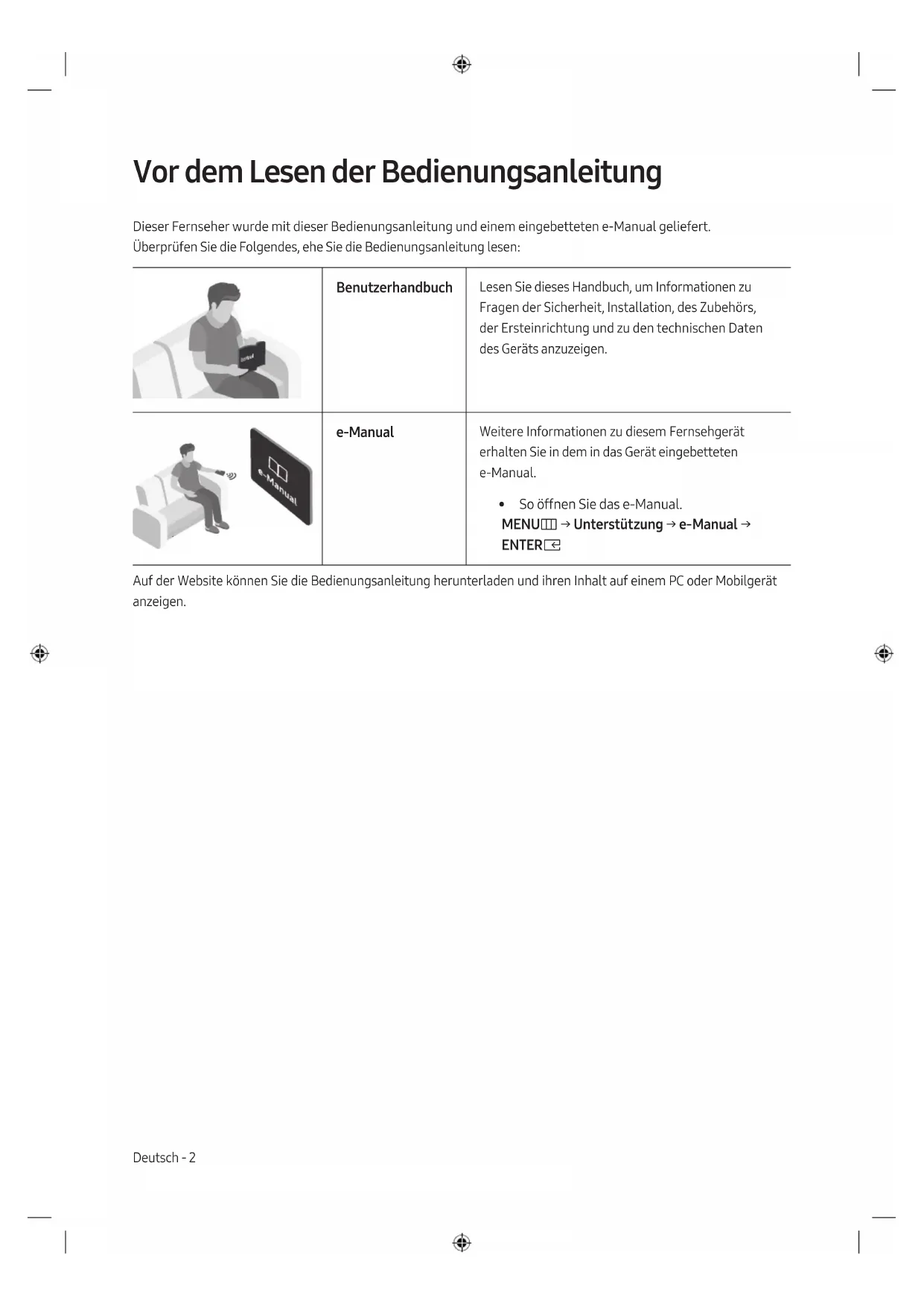

• So öffnen Sie das e-Manual. MENUm → Unterstützung → e-Manual → ENTERE Auf der Website können Sie die Bedienungsanleitung herunterladen und ihren Inhalt auf einem PC oder Mobilgerät anzeigen.Deutsch - 2 Deutsch - 3 Deutsch Achtung! Wichtige Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig, bevor Sie das Fernsehgerät verwenden. ACHTUNG Produkt der Klasse II: Dieses Symbol zeigt an, dass das Gerät einen elektrischen Erdungsanschluss (Masse) nicht benötigt.

GEFAHR DURCH STROMSCHLAG NICHT ÖFFNEN

ACHTUNG: UM DAS RISIKO EINES STROMSCHLAGS

ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON

BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE

WARTUNGSARBEITEN SIND QUALIFIZIERTEM

FACHPERSONAL ZU ÜBERLASSEN. Wechselspannung: Bei einer mit diesem Symbol gekennzeichneten Nennspannung handelt es sich um eine Wechselspannung. Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren. Gleichspannung: Bei einer mit diesem Symbol gekennzeichneten Nennspannung handelt es sich um eine Gleichspannung. Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind. Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

• Die Schlitze und Öffnungen im Gehäuse und in der Rückwand oder im Boden sind wichtig und dienen der Belüftung. Um den zuverlässigen Betrieb des Geräts zu gewährleisten und es vor Überhitzung zu schützen, dürfen diese Öffnungen keinesfalls blockiert oder bedeckt werden. – Stellen Sie das Gerät nicht an Orten mit beengten Platzverhältnissen auf, wie z.B. in einem Bücherregal oder einem Einbauschrank. Dies ist nur dann zulässig, wenn für ausreichende Belüftung gesorgt wird. – Außerdem darf das Gerät keinesfalls in der Nähe oder oberhalb eines Heizstrahlers oder -körpers aufgestellt werden oder an Orten, an denen es direkter Sonneneinstrahlung ausgesetzt ist. – Stellen Sie keine mit Flüssigkeit gefüllten Behälter (Vasen usw.) auf das Gerät, da dies zu einem Brand oder Stromschlag führen kann.

• Setzen Sie das Gerät keinesfalls dem Regen aus und stellen Sie es nicht in der Nähe von Wasser auf (Badewanne, Küchenspüle, feuchter Keller, Schwimmbecken usw.). Falls das Gerät dennoch Nässe ausgesetzt war, trennen Sie es von der Stromversorgung und wenden Sie sich umgehend an den nächstgelegenen Händler.

• Für dieses Gerät werden Batterien benötigt. Entsorgen Sie die Batterien ordnungsgemäß und in Übereinstimmung mit den für Sie geltenden Umweltschutzbestimmungen. Bitte wenden Sie sich bei Fragen zur ordnungsgemäßen Entsorgung an Ihre örtlichen Behörden.

• Überlasten Sie Steckdosen, Verlängerungskabel und Netzteile keinesfalls, da dies zu einem Brand oder Stromschlag führen kann.

• Netzkabel müssen so verlegt werden, dass niemand auf das Kabel treten kann oder es durch Gegenstände gequetscht wird, die auf dem Kabel stehen oder gegen das Kabel drücken. Insbesondere ist auf Stecker, Netzteile und die Kabeldurchführung am Gerätegehäuse zu achten.• Trennen Sie das Gerät aus Sicherheitsgründen bei einem Gewitter oder bei längerer Nutzungspause vom Netz und von der Antenne bzw. vom Kabelsystem. Auf diese Weise werden Schäden durch Blitzschlag oder Spannungsstöße vermieden.

• Stellen Sie sicher, dass die Nennspannung des Gleichstromnetzteils für die örtliche Stromversorgung geeignet ist, bevor Sie das Netzkabel an die Stromversorgung anschließen.

• Führen Sie niemals Metallgegenstände in die Öffnungen des Geräts ein. Dies kann zu Stromschlägen führen.

• Berühren Sie zur Vermeidung von Stromschlägen keinesfalls Bauteile im Inneren des Geräts. Das Gerät darf nur von einem qualizierten Techniker geöffnet werden.

• Stellen Sie sicher, dass der Netzstecker fest in der Steckdose sitzt. Ziehen Sie das Netzkabel nie am Kabel selbst, sondern stets am Stecker aus der Steckdose. Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen. Berühren Sie das Netzkabel niemals mit feuchten Händen.

• Wenn das Gerät nicht einwandfrei funktioniert, insbesondere beim Auftreten ungewöhnlicher Geräusche oder Gerüche aus dem Inneren, trennen Sie es unverzüglich von der Stromversorgung und wenden Sie sich umgehend an Ihren nächstgelegenen Händler oder das nächste Kundendienstzentrum.

• Ziehen Sie unbedingt den Netzstecker aus der Steckdose, wenn das Gerät längere Zeit nicht verwendet werden soll oder Sie längere Zeit außer Haus sind (insbesondere wenn Kinder und ältere Personen allein im Haus bleiben). – Staubablagerungen können Stromschläge, Kurzschlüsse oder Brände verursachen, da sie zu Funkenbildung, übermäßiger Erwärmung und Beschädigung der Isolierung am Netzkabel führen können.

• Wenden Sie sich für weiterführende Informationen an ein autorisiertes Kundendienstzentrum, wenn das Gerät an einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hohen oder niedrigen Temperaturen, hoher Luftfeuchtigkeit oder in unmittelbarer Nähe zu Chemikalien aufgestellt oder z.B. an einem Bahnhof oder Flughafen im Dauerbetrieb verwendet werden soll. Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Gerät führen.

• Verwenden Sie nur ordnungsgemäß geerdete Stecker und Steckdosen. – Eine fehlerhafte Erdung kann zu Stromschlägen oder Schäden am Gerät führen. (Nur Geräte der Klasse I.)

• Um dieses Gerät vollständig abzuschalten, müssen Sie den Netzstecker aus der Steckdose ziehen. Um sicherzustellen, dass Sie das Gerät bei Bedarf schnell vom Netz trennen können, müssen die Steckdose und der Netzstecker jederzeit leicht zugänglich sein.

• Bewahren Sie die Zubehörteile (Batterien usw.) an einem sicheren Ort außerhalb der Reichweite von Kindern auf.

• Lassen Sie das Gerät nicht fallen, und setzen Sie es keiner Schlag- oder Stoßeinwirkung aus. Wenn das Gerät beschädigt ist, trennen Sie es vom Stromnetz und wenden Sie sich an ein Samsung Kundendienstzentrum.

• Ziehen Sie zum Reinigen den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol, Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel. Diese Chemikalien können die Oberäche des Geräts beschädigen und aufgedruckte Kennzeichnungen lösen bzw. entfernen.

• Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.

• Entsorgen Sie Batterien niemals in einem Feuer.

• Schließen Sie die Batterien nicht kurz, nehmen Sie sie nicht auseinander und setzen Sie sie keiner Hitze aus.

• Wenn Sie die für die Fernbedienung mitgelieferten Batterien durch neue Batterien des falschen Typs ersetzen, besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

• Um die Gefahr von Bränden oder Stromschlägen zu vermeiden,, dürfen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aussetzen.

• Das Gerät darf keinem Tropf- oder Spritzwasser ausgesetzt werden, und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen, auf das Gerät gestellt werden.

• ACHTUNG: NUR FÜR ANWENDUNG IM INNENBEREICH

• Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten. Einige GUS-Sprachen (Russisch, Ukrainisch, Kasachisch) stehen für dieses Produkt nicht zur Verfügung, da das Gerät für Kunden in der EU hergestellt wurde. Deutsch - 4 Deutsch - 5Deutsch - 4 Deutsch - 5 Deutsch Vor dem Lesen der Bedienungsanleitung ---------------------------------------------------------------------------- 2 Achtung! Wichtige Sicherheitshinweise ---------------------------------------------------------------------------- 3 01 Lieferumfang 02 Installation des Fernsehgeräts Montieren des Geräts an der Wand ---------------------------------------------------------------------------- 8 Ausreichende Belüftung Ihres Geräts ---------------------------------------------------------------------------- 9 Befestigen des Fernsehgeräts am Standfuß ---------------------------------------------------------------------------- 10 Sicherheitshinweis: Befestigen des Geräts an der Wand, damit es nicht kippt ---------------------------------------------------------------------------- 10 03 Die Fernbedienung Einsetzen der Batterien in die Fernbedienung (Batteriegröße: AAA) ---------------------------------------------------------------------------- 12 04 Anfangseinstellung So setzen Sie diese Funktion zurück: ---------------------------------------------------------------------------- 13 Verwenden des TV-Steuerungs ---------------------------------------------------------------------------- 13 05 Wechseln der Eingangs-Quelle Quelle ---------------------------------------------------------------------------- 14 Verwendung von Name bearb. ---------------------------------------------------------------------------- 14 Information ---------------------------------------------------------------------------- 14 06 Verbinden mit dem COMMON INTERFACE-Steckplatz (Fernsehen mit Ihrer PayTV-Karte) Verwenden der „CI“- oder „CI+“-Karte ---------------------------------------------------------------------------- 15 InhaltDeutsch - 6 Deutsch - 7 07 So verwenden Sie das e-Manual Bildschirmanzeige ---------------------------------------------------------------------------- 16 So wechseln Sie zwischen den e-Manual-Themen und den entsprechenden Bildschirmmenüs. ---------------------------------------------------------------------------- 17 So suchen Sie auf der Indexseite nach einem Thema ---------------------------------------------------------------------------- 17 08 Fehlerbehebung und Wartung Fehlerbehebung ---------------------------------------------------------------------------- 18 Videotext-Funktion ---------------------------------------------------------------------------- 23 Die Videotextseiten sind in sechs Kategorien unterteilt ---------------------------------------------------------------------------- 24 Kensington-Schloss als Diebstahlsicherung ---------------------------------------------------------------------------- 24 Standbild-Warnung ---------------------------------------------------------------------------- 25 Pegen des Fernsehgeräts ---------------------------------------------------------------------------- 25 09 Technische Daten und weitere Informationen Technische Daten ---------------------------------------------------------------------------- 26 Umgebungsbedingungen ---------------------------------------------------------------------------- 26 Verringern des Stromverbrauchs ---------------------------------------------------------------------------- 26 Lizenzen ---------------------------------------------------------------------------- 30Deutsch - 6 Deutsch - 7 Deutsch 01 Lieferumfang Vergewissern Sie sich, dass die folgenden Teile im Lieferumfang des Geräts enthalten sind. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

• Fernbedienung & 2 Batterien (Typ AAA)

• Garantiekarte/Rechtshinweise (nicht überall verfügbar)

• TV-Netzkabel (Abhängig von Land und Modell)

• Farben und Formen der Teile sind modellabhängig.

• Nicht im Lieferumfang enthaltene Kabel sind separat erhältlich.

• Öffnen Sie die Verpackung und überprüfen Sie das gesamte Verpackungsmaterial, damit Sie keine Teile übersehen. Für Reparaturen an Ihrem Gerät fallen Gebühren an, wenn: (a) auf Ihren Wunsch ein Techniker zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor (d.h. wenn das Benutzerhandbuch nicht gelesen wurde). (b) Sie das Gerät in eine Reparaturwerkstatt bringen, aber kein Defekt des Geräts vorliegt (d.h. wenn das Benutzerhandbuch nicht gelesen wurde). Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers mitgeteilt. Warnung: Der Bildschirm kann aufgrund direkter Krafteinwirkung während eines unsachgemäßen Transports beschädigt werden. Wir empfehlen daher, das Gerät beim Tragen wie in der Abbildung gezeigt an den Ecken zu halten. Fassen Sie das Gerät nicht am Bildschirm an!Deutsch - 8 Deutsch - 9 02 Installation des Fernsehgeräts Montieren des Geräts an der Wand Wenn das Fernsehgerät an einer Wand montiert werden soll, müssen die Anweisungen des Herstellers unbedingt eingehalten werden. Wenn das Fernsehgerät nicht ordnungsgemäß montiert ist, könnte es herunterfallen, ein Kind oder einen Erwachsenen ernsthaft verletzen und beschädigt werden. Bei Modellen mit Wandhalterungsadaptern bringen Sie zuerst den Adapter (siehe nachfolgende Abbildungen) und dann die Wandhalterung an.

• Weitere Informationen erhalten Sie in der Installationsanleitung für die Samsung-Wandhalterung. Zur Befestigung des Fernsehgeräts an einer Wand ist eine Wandhalterung (separat erhältlich) erforderlich. Fernsehgerät Wandhal- terungs- element

• Samsung Electronics haftet nicht für Schäden an Geräten, Gegenständen oder Personen, wenn die Montage der Wandhalterung vom Kunden selbst durchgeführt wird.

• Montieren Sie die Wandhalterung an einer festen Wand, die senkrecht zum Boden steht. Bevor Sie die Wandhalterung an anderen Flächen als Gipskarton anbringen, wenden Sie sich bitte an Ihren nächstgelegenen Händler, um weitere Informationen einzuholen. Bei Montage des Fernsehgeräts an einer Decke oder schrägen Wand kann das Fernsehgerät herunterfallen und Verletzungen verursachen.

• Die Standardabmessungen der Wandhalterung nden Sie in der Tabelle auf der nächsten Seite.

• Wenn Sie die Wandhalterung eines Drittanbieters montieren, müssen Sie beachten, dass die Länge der Schrauben, mit denen Sie das Fernsehgerät an der Wandhalterung befestigen können, in Spalte C der Tabelle auf der nächsten Seite dargestellt ist.

• Bei der Installation der Wandhalterung empfehlen wir, alle vier VESA-Schrauben festzuziehen.

• Wenn Sie eine Wandhalterung installieren möchten, die nur mit den beiden oberen Schrauben an der Wand befestigt werden soll, dürfen Sie nur eine Samsung-Wandhalterung verwenden, die diese Art von Installation unterstützt. (Je nach Region ist eine solche Wandhalterung im Handel möglicherweise nicht erhältlich.)Bildschirmdiagonale in Zoll Daten der VESA- Gewindebohrung (A * B) in mm C (mm) Standardschraube Menge

40 - 49 200 x 200 20 - 21 M8 4

Befestigen Sie die Wandhalterung nicht, während das Fernsehgerät eingeschaltet ist. Sie könnten dabei einen Stromschlag erhalten und sich verletzen.

• Verwenden Sie keine Schrauben, die länger sind als in der VESA-Standardspezikation für Schrauben angegeben. Zu lange Schrauben können Schäden an den inneren Bauteilen des Bildschirms verursachen.

• Bei Wandhalterungen, die nicht der VESA-Standardspezikation für Schrauben entsprechen, hängt die Länge der Schrauben von der Spezikation der Wandhalterung ab.

• Ziehen Sie die Schrauben nicht zu fest an. Dadurch kann das Gerät beschädigt werden oder herunterfallen und so Verletzungen verursachen. Samsung haftet nicht bei derartigen Unfällen.

• Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht speziziert ist, oder wenn der Verbraucher die Montageanleitung für das Produkt nicht befolgt.

• Montieren Sie den Bildschirm nicht in einem Winkel von mehr als 15 Grad.

• Nehmen Sie die Wandmontage des Fernsehgeräts nur zu zweit vor. Ausreichende Belüftung Ihres Geräts Halten Sie beim Aufstellen des Geräts einen Abstand von mindestens 10 cm zu anderen Objekten (Wänden, Schrankwänden usw.) ein, um eine ausreichende Belüftung zu gewährleisten. Wenn Sie nicht für eine ausreichende Lüftung sorgen, können aufgrund des Temperaturanstiegs im Innern des Bildschirms ein Brand oder ein Problem mit dem Gerät die Folge sein. Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, empfehlen wir Ihnen dringend, ausschließlich Teile von Samsung Electronics zu verwenden. Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. Installation mit Standfuß Installation mit Wandhalterung 10 cm10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Deutsch - 8 Deutsch - 9 DeutschBefestigen des Fernsehgeräts am Standfuß Vergewissern Sie sich, dass Ihnen alle abgebildeten Zubehörteile zur Verfügung stehen, und montieren Sie den Standfuß gemäß den Anweisungen in der mitgelieferten Montageanleitung. Sicherheitshinweis: Befestigen des Geräts an der Wand, damit es nicht kippt Achtung: Das Fernsehgerät kann umkippen, wenn Sie daran ziehen, es schieben oder sich daran festhalten. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Fernsehgerät hängen oder es in sonstiger Weise destabilisieren. Dies kann dazu führen, dass das Gerät herunterfällt und schwere oder tödliche Verletzungen verursacht. Beachten Sie alle Anweisungen der Ihrem Fernsehgerät beigefügten Sicherheitshinweise. Für mehr Stabilität und Sicherheit können Sie wie unten beschrieben den Kippschutz erwerben und anbringen. ACHTUNG: Stellen Sie einen Fernseher niemals in einer instabilen Position auf. Das Fernsehgerät könnte umfallen und schwere Verletzungen oder den Tod verursachen. Viele Verletzungen, insbesondere bei Kindern, können durch einige einfache Vorkehrungen vermieden werden:

• Verwenden Sie vom Hersteller des Fernsehgeräts empfohlene Schränke oder Standfüße.

• Verwenden Sie ausschließlich Möbel, die das Gewicht des Fernsehgeräts sicher tragen können.

• Stellen Sie sicher, dass das Fernsehgerät nicht über den Rand der tragenden Möbel hinausragt.

• Stellen Sie das Fernsehgerät nicht auf hohe Möbelstücke (z. B. Hochschränke oder Regale), ohne das Möbelstück und den Fernseher an einer geeigneten Halterung zu befestigen.

• Legen Sie zwischen das Fernsehgerät und das tragende Möbelstück keine Tücher und keine andere Materialien.

• Informieren Sie Kinder über die Gefahren, wenn sie auf Möbel klettern, um das Fernsehgerät oder seine Bedienelemente zu erreichen. Wenn Sie das Fernsehgerät, das Sie durch dieses neue Gerät ersetzen, behalten und an anderer Stelle verwenden möchten, müssen Sie für das alte Gerät dieselben Vorsichtsmaßnahmen anwenden. Verwenden des Kippschutzes

1. Befestigen Sie eine Reihe von Halterungen mit den entsprechenden

Schrauben an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten. – Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z.B. Dübel.

2. Befestigen Sie eine Reihe von Halterungen mit entsprechend großen

Schrauben am Fernsehgerät. – Die technischen Daten der Schraube nden Sie bei der Standardschraube in der Tabelle unter „Montieren des Geräts an der Wand“.

3. Verbinden Sie die Halterungen am Fernsehgerät und die Halterungen an

der Wand mit einem stabilen und reißfesten Kabel miteinander, das Sie dann festziehen. – Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann. – Achten Sie darauf, dass die Halterungen an der Wand höchstens auf derselben Höhe wie die Halterungen am Gerät liegen, wenn Sie sie mit dem Kabel miteinander verbinden. Deutsch - 10 Deutsch - 11Deutsch - 10 Deutsch - 11 Deutsch 03 Die Fernbedienung

• Je nach Land und Modell. Im Folgenden erfahren Sie mehr über die Funktionen, die mit den Tasten Ihrer Fernbedienung aufgerufen werden können. Beispiel: SOURCE, TTX/MIX, PRE-CH, CH LIST, < CH >, MENU, TOOLS, E, INFO, RETURN und EXIT.

• Die Netztaste sowie die Tasten zur Auswahl des Senders und zum Einstellen der Lautstärke sowie die Eingabetaste der Fernbedienung sind bei dieser Fernbedienung mit Braille-Punkten versehen und können auch von Personen mit Sehbehinderung verwendet werden. Hiermit schalten Sie das Gerät ein bzw. aus. Hiermit schalten Sie zwischen „Videotext EIN“, „Doppel“, „Mix“ oder „AUS“ um. Hiermit schalten Sie den Ton ein oder aus. Hiermit öffnen Sie das Bildschirmmenü. Zeigt Media Play an. Hiermit stellen Sie die Lautstärke ein. Hiermit können Sie häug verwendete Funktionen schnell auswählen. Hiermit kehren Sie zum vorherigen Menü oder Sender zurück. E (Eingabe) Hiermit können Sie ein markiertes Element auswählen oder starten. E-MANUAL Hiermit zeigen Sie die e-Manual an. PIC SIZE Hiermit ändern Sie das Bildformat. AD/SUBT. Audio für Sehgeschädigte-Auswahl. (nicht überall verfügbar). / Digitale Untertitel anzeigen

Hiermit beenden Sie die Wiedergabe von Inhalten. Hiermit können Sie die verfügbaren Videosignalquellen anzeigen und auswählen. Hiermit können Sie direkt auf die Sender zugreifen. Hiermit wechseln Sie zum vorherigen Sender. Hiermit wechseln Sie den Sender. Hiermit öffnen Sie die Senderliste. Hiermit zeigen Sie den elektronischen Programmführer (EPG) an. Hiermit können Sie Informationen über die gerade ausgestrahlte digitale Sendung oder den Inhalt anzeigen. Hiermit bewegen Sie den Cursor, wählen Optionen im Bildschirmmenü aus und ändern die auf dem Gerät angezeigten Menüwerte. Hiermit schließen Sie das Menü. Verwenden Sie diese Tasten im Zusammenhang mit bestimmten Funktionen. Verwenden Sie diese Tasten entsprechend den Anweisungen auf dem Fernsehbildschirm. Verwenden Sie diese Tasten entsprechend den Anweisungen auf dem Fernsehbildschirm.

• Die obigen Tastenbezeichnungen können von den tatsächlichen Bezeichnungen abweichen.Einsetzen der Batterien in die Fernbedienung (Batteriegröße: AAA) Legen Sie die Batterien entsprechend den Symbolen im Batteriefach ein. Achten Sie auf die Polung.

• Sie können die Fernbedienung bis zu einer Entfernung von maximal 7 m zum Fernsehgerät einsetzen.

• Helles Licht kann die Leistung der Fernbedienung verschlechtern. Vermeiden Sie die Verwendung der Fernbedienung in der Nähe von Leuchtstoffröhren oder Neonschildern.

• Form und Farbe der Fernbedienung sind modellabhängig. Deutsch - 12 Deutsch - 13Deutsch - 12 Deutsch - 13 Deutsch Wenn Sie das Gerät erstmals einschalten, wird das Dialogfenster für die Anfangseinstellungen geöffnet. Führen Sie die Anfangseinstellungen entsprechend den Anweisungen auf dem Bildschirm durch. Sie können dieses Verfahren auch zu einem späteren Zeitpunkt manuell mit Hilfe des Menüs MENUm → System → Einstell. durchführen.

• Wenn Sie vor der Installation ein Gerät an HDMI1 anschließen, wechselt die Sendertyp automatisch zu „Set-Top- Box“.

• Wenn Sie nicht Set-Top-Box auswählen möchten, wählen Sie bitte TV-Empf.. So setzen Sie diese Funktion zurück: Wählen Sie System → Einstell. (Anfangseinstellung) aus. Geben Sie Ihre 4-stellige PIN ein. Der Standard-PIN lautet „0-0-0-0“. (Frankreich: „1-1-1-1“) Verwenden Sie zum Ändern der PIN die Funktion PIN ändern. Führen Sie die Einstellungen Einstell. (MENUm → System) zuhause noch einmal durch, selbst wenn Sie sie bereits im Geschäft festgelegt haben.

• Wenn Sie den PIN-Code vergessen haben, drücken Sie die Tasten auf der Fernbedienung im Standby-Modus in der angegebenen Reihenfolge, um die PIN auf „0-0-0-0“ zurückzusetzen: MUTE → 8 → 2 → 4 → POWER (Ein) Verwenden des TV-Steuerungs Sie können das Fernsehgerät mit dem Schalter TV-Steuerung unten am Gerät einschalten und dann das Steuerungsmenü verwenden. Das Steuerungsmenü wird angezeigt, wenn Sie den TV-Controller bei laufendem Fernseher drücken. Weitere Informationen über die Verwendung erhalten Sie in der nachfolgenden Abbildung. : Ausschalten : Lauter : Sender (+) : Leiser : Sender (-) : Quelle Steuerungsmenü TV-Steuerung/Fernbedienungssensor Drücken: Verschieben Drücken & Halten: Auswählen Der TV-Steuerung bendet sich auf der Unterseite des Geräts. 04 AnfangseinstellungDeutsch - 14 Deutsch - 15 05 Wechseln der Eingangs-Quelle Quelle Hiermit wählen Sie zwischen Fernsehempfang und anderen externen Geräten, die an das Fernsehgerät angeschlossen sind, z.B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box).

1. Drücken Sie die Taste SOURCE auf Ihrer Fernbedienung.

2. Wählen Sie die gewünschte externe Eingangsquelle.

Verwendung von Name bearb. Drücken Sie unter Quelle die Taste TOOLS, um den gewünschten Namen der externen Eingangsquelle einzugeben.

• Wenn Sie einen PC über ein HDMI-Kabel mit dem HDMI IN 2-Anschluss verbinden, sollten Sie für den LED- Bildschirm unter Name bearb. den Modus PC einstellen.

• Wenn Sie einen PC über ein HDMI/DVI-Kabel mit dem HDMI IN 2-Anschluss verbinden, sollten Sie für den LED- Bildschirm unter Name bearb. den Modus DVI PC einstellen.

• Wenn Sie AV-Geräte über ein HDMI/DVI-Kabel mit dem HDMI IN 2-Anschluss verbinden, sollten Sie für den LED- Bildschirm unter Name bearb. den Modus DVI-Geräte einstellen. Information Hiermit können Sie detaillierte Informationen zum angeschlossenen externen Gerät anzeigen.Deutsch - 14 Deutsch - 15 Deutsch

• Je nach Land und Modell.

• Schalten Sie den Fernseher aus, wenn Sie die CI-Karte einsetzen oder herausnehmen möchten. Verwenden der „CI“- oder „CI+“-Karte Sie müssen eine „CI“- oder „CI+“-Karte einsetzen, ehe Sie kostenpichtige Sender sehen können.

• Wenn Sie keine „CI“- oder „CI+“-Karte einsetzen, wird bei einigen Sendern die Meldung „Scrambled Signal“ (Gestörtes Signal) angezeigt.

• Die Verbindungsinformationen mit Telefonnummer, Kennung der „CI“- oder „CI+“-Karte, Hostkennung und anderen Angaben werden nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter.

• Wenn die Senderinformationskonguration abgeschlossen ist, wird die Meldung „Updating Completed (Aktualisierung abgeschlossen)“ angezeigt. Dies bedeutet, dass die Senderliste aktualisiert wurde.

• Das Zubehör kann sich je nach Modell unterscheiden. – Sie können die „CI“- oder „CI+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben. – Ziehen Sie die „CI“- oder „CI+“-Karte vorsichtig mit den Händen heraus. Sie könnte ansonsten herunterfallen und beschädigt werden. – Die Richtung, in der Sie die „CI“- oder „CI+“-Karte einsetzen müssen, ist auf der Karte markiert. – Die Position des „COMMON INTERFACE“-Steckplatzes ist modellabhängig. – „CI“- oder „CI+“-Karten werden in manchen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren ofziellen Händler. – Wenden Sie sich bei Problemen an den Dienstanbieter. – Setzen Sie eine „CI“- oder „CI+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das Bild gestört oder es fällt aus. 06 Verbinden mit dem COMMON INTERFACE- Steckplatz (Fernsehen mit Ihrer PayTV-Karte)Deutsch - 16 Deutsch - 17 07 So verwenden Sie das e-Manual E-MANUAL Die Anweisungen zu den Funktionen Ihres Fernsehgeräts nden Sie im e-Manual. Drücken Sie dazu die Taste E-MANUAL auf Ihrer Fernbedienung. Bewegen Sie den Cursor mithilfe der Pfeiltasten, um eine Kategorie und ein Thema auszuwählen, und drücken Sie dann die Taste ENTERE. Das e-Manual zeigen Sie die gewünschte Seite an. Sie können auch über das entsprechende Menü darauf zugreifen: MENUm → Unterstützung → e-Manual → ENTERE

• Drücken Sie die Taste E-MANUAL auf der Fernbedienung, um zum Hauptmenü des e-Manual zurückzukehren. Bildschirmanzeige Bedientasten } Index: Anzeigen des Index-Fensters.

• Welcher Index verfügbar ist, hängt von der Sprache ab. E Eingabe: Auswählen einer Kategorie oder eines Untermenüs. e Ende: Schließen des e-Manual. <Anzeigen der Inhalte> a Jetzt test.: Anzeigen des zum Thema passenden Bildschirmmenüs. Drücken Sie die Taste E-MANUAL, um zum e-Manual zurückzukehren. b Start: Hiermit wechseln Sie zum Startfenster des e-Manual. L Seite: Hiermit wechseln Sie zur nächsten oder vorherigen Seite. { Vergrößern: Vergrößern des Fensters. Drücken Sie zum Vergrößern des Bildschirms die Taste { (Vergrößern). Mit den Tasten u oder d können Sie durch das vergrößerte Fenster blättern. Drücken Sie die Taste RETURN, um das Fenster auf die normale Größe zurückzusetzen. Grundfunktionen } Index E Eingabe e Ende Aktuell angezeigtes Video, Fernsehprogramm usw. Die Kategorieliste. Drücken Sie die Taste l oder r, um die gewünschte Kategorie auszuwählen. Anzeigen der Untermenüliste Bewegen Sie den Cursor mithilfe der Pfeiltasten auf Ihrer Fernbedienung. Drücken Sie die Taste ENTERE, um das gewünschte Untermenü auszuwählen. Ändern des voreingestellten BildmodusAnpassen der BildeinstellungenÄndern der BildoptionenÄndern des voreingestellten TonmodusAnpassen der ToneinstellungenSo wechseln Sie zwischen den e-Manual-Themen und den entsprechenden Bildschirmmenüs.

• Diese Funktion ist in manchen Menüs nicht verfügbar.

• Wenn das Menü deaktiviert ist, können Sie die Funktion Jetzt test. nicht verwenden. Methode 1 Methode 2

1. Wenn Sie das entsprechende Menü zu einem

Thema im e-Manual ausführen möchten, drücken Sie die rote Taste, um Jetzt test. auszuwählen.

2. Drücken Sie die Taste E-MANUAL, um zum

e-Manual zurückzukehren.

1. Drücken Sie die Taste ENTERE, wenn ein Thema

angezeigt wird. Die Abfrage „Möchten Sie dies ausführen?“ wird angezeigt. Wählen Sie Ja aus, und drücken Sie dann die Taste ENTERE. Das Fenster des Bildschirmmenüs wird angezeigt.

2. Drücken Sie die Taste E-MANUAL, um zum

e-Manual zurückzukehren. So suchen Sie auf der Indexseite nach einem Thema

• Diese Funktion wird, je nach Sprache, möglicherweise nicht unterstützt.

1. Wenn Sie nach einem Stichwort suchen möchten, wählen Sie mit der blauen Taste Index.

2. Wählen Sie mit der Taste l oder r den Anfangsbuchstaben des gewünschten Stichworts.

3. Wählen Sie mit der Taste u oder d das gewünschte Stichwort aus, und drücken Sie dann die Taste ENTERE.

4. Sie können das Fenster der entsprechenden Anweisung im e-Manual anzeigen.

– Drücken Sie die Taste RETURN, um das Fenster Index zu schließen. Deutsch - 16 Deutsch - 17 DeutschDeutsch - 18 Deutsch - 19 08 Fehlerbehebung und Wartung Fehlerbehebung Wenn das Fernsehgerät scheinbar ein Problem aufweist, schlagen Sie zunächst in dieser Liste mit möglichen Problemen nach und probieren Sie die beschriebenen Abhilfemaßnahmen aus. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, öffnen Sie die Website „www.samsung.com“ und klicken Sie dort auf „Support“ (Unterstützung) oder wenden Sie sich an ein Samsung-Kundendienstzentrum. Bildqualität

• Führen Sie zu allererst den Bildtest durch, um zu bestätigen, dass Ihr Fernsehgerät das Testbild korrekt anzeigt. (Navigieren Sie zu MENU - Unterstützung - Eigendiagnose - Bildtest) Wenn das Testbild korrekt angezeigt wird, ist die schlechte Bildqualität möglicherweise auf ein Problem mit der Signalquelle oder dem Signal selbst zurückzuführen. Das Fernsehbild ist nicht so gut wie im Geschäft.

• Wenn Sie einen analogen Kabel-/Satellitenreceiver verwenden, ersetzen Sie diesen durch einen digitalen. Verwenden Sie HDMI- oder Komponentenkabel, um eine Bildqualität in HD (hohe Auösung) zu ermöglichen.

• Kabel-/Satellitenanschluss: Probieren Sie digitale Sender aus der Senderliste aus.

• Antennenanschluss: Probieren Sie HD-Sender, nachdem Sie den automatischen Sendersuchlauf durchgeführt haben.

• Viele HD-Sender senden aufbereitete SD-Inhalte (Standardauösung).

• Stellen Sie den Kabelreceiver bzw. die Set-Top-Box auf eine Bildauösung von 1080i oder 720p ein.

• Achten Sie darauf, dass Sie beim Fernsehen den empfohlenen Mindestabstand entsprechend der Größe des Fernsehgeräts und der Auösung des angezeigten Signals einhalten. Das Bild ist verzerrt: Macroblock, Smallblock-Fehler, Punkte, Pixelfehler.

• Durch die Kompression der Videoinhalte kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionlmen.

• Ein niedriger Signalpegel oder eine schlechte Qualität können Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts.

• Mobiltelefone, die in der Nähe (bis ca. 1 m) eines Fernsehgeräts betrieben werden, können bei Analog- und Digitalfernsehern Bildrauschen verursachen. Die Farbe ist falsch oder fehlt.

• Wenn Sie den Component-Eingang verwenden, vergewissern Sie sich, dass die Component-Kabel an die richtigen Buchsen angeschlossen sind. Falsche oder lose Kontakte können Farbprobleme verursachen oder dazu führen, dass auf dem Bildschirm gar kein Bild angezeigt wird.Schlechte Farbe oder Helligkeit.

• Stellen Sie im Gerätemenü die Optionen unter Bild ein. (Navigieren Sie zu Bildmodus / Farbe / Helligkeit / Schärfe)

• Stellen Sie im Gerätemenü die Option Energiesparmod. ein. (Navigieren Sie zu MENU - System - Öko-Lösung - Energiesparmod.)

• Versuchen Sie, die Bildeinstellungen auf die Standardwerte zurückzusetzen. (Navigieren Sie zu MENU - Bild - Bild zurücksetzen) Gepunktete Linie am Bildschirmrand.

• Wenn das Bildformat auf Bildanpassung eingestellt ist, ändern Sie die Einstellung in 16:9.

• Ändern Sie die Auösung des Kabel-/Satellitenreceivers. Das Bild ist schwarzweiß.

• Wenn Sie einen AV-Composite-Eingang verwenden, schließen Sie das Videokabel (gelb) an die grüne Buchse des Component-Eingangs 1 am Fernsehgerät an. Beim Senderwechsel friert das Bild ein bzw. ist verzerrt, oder die Bildanzeige erfolgt verzögert.

• Wenn Sie einen Kabelreceiver angeschlossen haben, versuchen Sie diesen zurückzusetzen. Schließen Sie das Netzkabel wieder an und warten Sie, bis der Kabelreceiver neu startet. Dies kann bis zu 20 Minuten dauern.

• Stellen Sie die Bildauösung des Kabelreceivers auf 1080i oder 720p ein. Tonqualität

• Führen Sie zunächst den Audiotest durch, um zu bestätigen, dass Ihr Fernsehgerät den Ton korrekt ausgibt. (Navigieren Sie zu MENU - Unterstützung - Eigendiagnose - Audiotest)

• Wenn der Ton korrekt ausgegeben wird, ist die schlechte Tonqualität möglicherweise auf ein Problem mit der Signalquelle oder dem Signal selbst zurückzuführen. Kein Ton oder Ton zu leise bei maximaler Lautstärke.

• Überprüfen Sie die Lautstärke des an Ihren Fernseher angeschlossenen Geräts (Kabel/Satellitenreceiver, DVD-, Blu-ray-Player usw.). Bild ist gut, aber kein Ton.

• Stellen Sie die Option Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher ein.

• Wenn Sie ein externes Gerät verwenden, vergewissern Sie sich, dass die Audiokabel an die richtigen Audioeingänge am Fernsehgerät angeschlossen sind.

• Wenn Sie ein externes Gerät verwenden, überprüfen Sie die Einstellungen für die Tonausgabe des Geräts (z.B. müssen Sie die Toneinstellungen Ihres Kabelreceivers möglicherweise in „HDMI“ ändern, wenn Ihr Fernsehgerät über HDMI angeschlossen ist).

• Wenn Sie ein DVI/HDMI-Kabel verwenden, ist ein separates Audiokabel erforderlich.

• Ziehen Sie kurzzeitig das Netzkabel des angeschlossenen Geräts, um es neu zu starten. Die Lautsprecher geben ein unerwünschtes Geräusch von sich.

• Überprüfen Sie die Kabelverbindungen. Vergewissern Sie sich, dass kein Videokabel an einen Audioeingang angeschlossen ist.

• Überprüfen Sie die Signalstärke des Antennen-/Kabelanschlusses. Ein schwaches Signal kann Tonverzerrungen verursachen. Deutsch - 18 Deutsch - 19 DeutschKein Bild, kein Video. Das Fernsehgerät kann nicht eingeschaltet werden.

• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.

• Vergewissern Sie sich, dass die Netzsteckdose Strom liefert.

• Drücken Sie die Taste POWER am Fernsehgerät, um sicherzustellen, dass das Problem nicht auf der Fernbedienung zu suchen ist. Wenn das Fernsehgerät eingeschaltet werden kann, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“ weiter unten. Das Fernsehgerät schaltet sich automatisch aus.

• Stellen Sie sicher, dass im Menü Zeit die Funktion Sleep-Timer deaktiviert (Aus) ist.

• Wenn Sie Ihren PC an das Fernsehgerät angeschlossen haben, überprüfen Sie die Energiespareinstellungen des PCs.

• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.

• Kein Sig. Standby schaltet das Fernsehgerät aus, wenn über einen festgelegten Zeitraum kein Signal empfangen wird. Autom. Aussch. schaltet das Fernsehgerät aus, wenn über einen Zeitraum von mehr als vier Stunden keine Benutzereingabe erfolgt. Kein Bild/Video.

• Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten.

• Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Blu-ray-Player) so ein, dass er zur Verbindung mit dem Fernsehgerät passt. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts verwendet wird, schließen Sie es an den HDMI-Eingangs Ihres Fernsehers an.

• Stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet sind.

• Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung.

• Ziehen Sie kurzzeitig das Netzkabel des angeschlossenen Geräts, um es neu zu starten. Antennen-Verbindung (Luft/Kabel; Kabel: je nach Land) Das Fernsehgerät empfängt nicht alle Sender.

• Stellen Sie sicher, dass das Antennenkabel richtig angeschlossen ist.

• Versuchen Sie die Einstell.-Funktion (Anfangseinstellung) durchzuführen, um die verfügbaren Sender zur Senderliste hinzuzufügen. Navigieren Sie zu MENU - System - Einstell. (Anfangseinstellung) und warten Sie, bis alle verfügbaren Sender gespeichert sind.

• Prüfen Sie, ob die Antenne korrekt ausgerichtet ist. Das Bild ist verzerrt: Macroblock, Smallblock-Fehler, Punkte, Pixelfehler.

• Durch die Kompression der Videoinhalte kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionlmen.

• Ein schwaches Signal kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. Deutsch - 20 Deutsch - 21Sonstiges Das Bild wird nicht als Vollbild angezeigt.

• Bei HD-Sendern werden auf beiden Seiten schwarze Balken angezeigt, wenn Sie aufbereitete SD-Inhalte (4:3) wiedergeben.

• Bei Filmen mit einem anderen Seitenverhältnis als am Fernsehgerät eingestellt werden oben und unten schwarze Balken angezeigt.

• Stellen Sie das Bildformat an Ihrem externen Gerät oder den Fernseher auf Vollbild ein. Die Fernbedienung funktioniert nicht.

• Ersetzen Sie die Batterien der Fernbedienung, und achten Sie dabei auf die richtige Polung (+/-).

• Reinigen Sie das Sendefenster der Fernbedienung.

• Versuchen Sie, die Fernbedienung aus einer Entfernung von 1,5 bis 1,8 m aus direkt auf das Fernsehgerät zu richten. Mit der Fernbedienung des Kabelreceivers bzw. der Set-Top-Box kann das Gerät nicht ein-/ausgeschaltet werden, und die Lautstärke kann nicht eingestellt werden.

• Programmieren Sie die Fernbedienung des Kabelreceivers bzw. der Set-Top-Box so, dass sie das Fernsehgerät anspricht. Den Code für das Samsung-Fernsehgerät nden Sie in der Bedienungsanleitung des Kabelreceivers bzw. der Set-Top-Box. Die Meldung „Nicht unterstützter Modus“ wird angezeigt.

• Überprüfen Sie die unterstützte Auösung des Fernsehgeräts, und stellen Sie die Ausgangsauösung des externen Geräts dementsprechend ein. Aus dem Fernsehgerät tritt Kunststoffgeruch aus.

• Dieser Geruch ist normal und verschwindet im Laufe der Zeit. Die Option Signalinformation steht für das Fernsehgerät im Testmenü Eigendiagnose nicht zur Verfügung.

• Diese Funktion ist nur bei digitalen Sendern mit Antennenanschluss (HF/Koax) verfügbar. Das Fernsehgerät ist zur rechten oder linken Seite geneigt.

• Entfernen Sie den Standfuß vom Fernsehgerät und wiederholen Sie die Montage. Es gibt Schwierigkeiten, den Standfuß zu montieren.

• Stellen Sie sicher, dass Ihr Fernsehgerät auf einer ebenen Fläche steht. Wenn Sie die Schrauben nicht vom Fernsehgerät lösen können, verwenden Sie einen magnetischen Schraubendreher. Das Menü Senderempfang wird ausgegraut angezeigt (es ist nicht verfügbar).

• Das Menü Senderempfang ist nur verfügbar, wenn als Quelle „TV“ ausgewählt wird. Deutsch - 20 Deutsch - 21 DeutschIhre Einstellungen gehen nach 5 Minuten oder bei jedem Ausschalten des Fernsehers verloren.

• Wenn das Fernsehgerät im Modus Shop-Demo läuft, werden die Ton- und Bildeinstellungen alle 5 Minuten zurückgesetzt. Wenn Sie die Einstellungen von Shop-Demo in Privatgebrauch ändern möchten, wählen Sie durch Drücken der Taste SOURCE den Modus TV aus und navigieren Sie dann zu MENU - Unterstützung - Modusauswahl. Vorübergehender Ausfall von Bild oder Ton.

• Überprüfen Sie die Kabelanschlüsse und verbinden Sie sie neu.

• Der Ausfall von Ton oder Bild kann durch Einsatz übermäßig starrer oder dicker Kabel verursacht werden. Vergewissern Sie sich, dass die Kabel für langfristigen Gebrauch exibel genug sind. Bei Wandmontage empfehlen wir die Verwendung von Kabeln mit 90-Grad-Steckern. Sie sehen kleine Partikel, wenn Sie den Rahmen um das Fernsehgerät herum genau betrachten.

• Dies ist Teil des Produktdesigns und kein Defekt. Das Menü PIP ist nicht verfügbar.

• PIP-Funktionen stehen nur zur Verfügung, wenn Sie eine HDMI- oder Component-Signalquelle verwenden. Sie haben das Fernsehgerät vor 45 Minuten ausgeschaltet, es schaltet sich aber von selbst wieder ein.

• Dies ist normal. Das Fernsehgerät aktiviert die OTA-Funktion (Over-the-Air) selbst, um die Firmware für die Aktualisierung beim Fernsehen herunterzuladen. Es gibt wiederholte Bild-/Tonprobleme.

• Überprüfen und ändern Sie das Signal/die Signalquelle. Zwischen den Gummipolstern des Standfußes und der Oberäche mancher Möbel kann es zu einer Reaktion kommen.

• Um dies zu verhindern, bringen Sie Filzblöcke an jeder Fläche des Fernsehgeräts an, die in direkten Kontakt mit Möbeln gerät. Die Meldung „Datei k. vlt. n. richtig wiedergeg. werd.“ wird angezeigt.

• Dies ist möglicherweise auf die hohe Bitrate des Inhalts zurückzuführen. Der Inhalt wird zwar generell abgespielt, aber möglicherweise nicht störungsfrei wiedergegeben. Sie können den optimalen Zustand Ihres Fernsehgeräts erhalten, indem Sie die aktuelle Firmware per USB (www. samsung.com → Support) herunterladen. Dieser TFT-LED-Bildschirm arbeitet mit Subpixeln, die mit Hilfe hochentwickelter Fertigungstechnologien produziert werden. Allerdings kann es vorkommen, dass einige wenige Pixel zu hell oder zu dunkel sind. Diese Pixelfehler haben keinen Einuss auf die Geräteleistung. Einige der in diesem Handbuch beschriebenen Funktionen und Abbildungen gelten nur für bestimmte Modelle. Deutsch - 22 Deutsch - 23Videotext-Funktion Auf der Videotext-Indexseite nden Sie Verwendungshinweise zum Teletext. Damit Videotext-Informationen korrekt angezeigt werden, muss der Empfang des Senders einwandfrei sein. Andernfalls können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden.

• Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln.

0 (Modus): Auswählen des Videotext-Modus (LISTE/FLOF). Wenn Sie diese Taste im LIST-Modus drücken, wird in den Listenspeichermodus umgeschaltet. Im Listenspeichermodus können Sie mit der Taste 8 (Speichern) Videotext-Seiten in einer Liste speichern.

/ (TTX Voll/TTX Doppel/Mix/Aus): Hiermit aktivieren Sie den Videotext-Modus für den aktuellen Sender. Drücken Sie die Taste zweimal, um die Videotext-Informationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm anzuzeigen. Drücken Sie die Taste noch einmal, um Teletext zu beenden.

1 (Untergeordnete Seite): Anzeigen einer verfügbaren Unterseite.

8 (Speichern): Hiermit können Sie Videotext-Seiten speichern.

6 (Index): Anzeigen der Indexseite (Inhalt) während Sie Videotext verwenden.

4 (Größe): Hiermit zeigen Sie Teletextinformationen in doppelter Größe in der oberen Hälfte des Bildschirms an. Drücken Sie die Taste erneut, um den Text in die untere Hälfte des Bildschirms zu verschieben. Für die normale Anzeige drücken Sie die Taste noch einmal.

9 (Halten): Falls die ausgewählte Seite mit Unterseiten verknüpft ist, wird die Anzeige automatisch an der aktuellen Seite gehalten. Drücken Sie die Taste erneut, um den Vorgang rückgängig zu machen.

2 (Hoch): Anzeigen der nächsten Videotext-Seite.

3 (Runter): Anzeigen der vorherigen Videotext-Seite.

5 (Anzeigen): Hiermit zeigen Sie verborgene Texte an (z.B. Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um Teletext auszublenden.

7 (Abbrechen): Verkleinern der Teletextanzeige, um sie gleichzeitig mit der aktuellen Sendung anzuzeigen

Farbtasten (rot, grün, gelb, blau): Wenn der Sender das FASTEXT- System verwendet, sind die verschiedenen Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung ausgewählt werden. Treffen Sie Ihre Wahl mit der entsprechenden Farbtaste. Eine neue farblich codierte Seite wird angezeigt. Die Auswahl der Elemente kann auf dieselbe Weise erfolgen. Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen. Deutsch - 22 Deutsch - 23 DeutschDie Videotextseiten sind in sechs Kategorien unterteilt Element Inhalt A Gewählte Seitennummer. B Senderkennung. C Aktuelle Seitenzahl oder Suchhinweise. D Datum und Uhrzeit. E Text. F Statusinformationen. FASTEXT-Informationen. Kensington-Schloss als Diebstahlsicherung Das Kensington-Schloss gehört nicht zum Lieferumfang Ihres Samsung-Bildschirms. Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Weitere Informationen zur richtigen Anwendung entnehmen Sie bitte der Bedienungsanleitung des Kensington-Schlosses.

• Suchen Sie das Symbol „K“ auf der Rückseite des Fernsehgeräts. Neben diesem „K“-Symbol bendet sich der Steckplatz für das Kensington-Schloss.

• Die Position und die Farbe können je nach Modell unterschiedlich sein. <Zubehör> Um den Bildschirm zu sperren, führen Sie die folgenden Schritte aus:

1. Wickeln Sie das Kabel des Kensington-Schlosses um ein großes feststehendes Objekt wie einen Tisch oder

2. Schieben Sie das Ende des Kabels mit dem Schloss durch die Schleife am anderen Ende des Kensington-Kabels.

3. Führen Sie das Schloss in den Kensington-Einschub am Bildschirm ein.

4. Schließen Sie das Schloss.

– Dies sind allgemeine Anweisungen. Genaue Anweisungen erhalten Sie im Benutzerhandbuch, das zusammen mit dem Schloss geliefert wird. – Das Schloss muss separat erworben werden. Deutsch - 24 Deutsch - 25Standbild-Warnung Vermeiden Sie längeres Anzeigen von Standbildern (wie z.B. JPEG-Bilddateien) oder Standbildelementen (wie z.B. Senderlogos, Laufschriften mit Aktieninformationen oder Nachrichten am unteren Bildschirmrand usw.) und das Anzeigen von Sendungen im Panorama- oder 4:3-Format. Durch lang anhaltendes Anzeigen von Standbildern kann es zum Einbrennen der Bildern auf dem LED-Bildschirm kommen, wodurch die Bildqualität beeinträchtigt wird. Um diese Gefahr zu vermindern, befolgen Sie bitte die nachfolgenden Empfehlungen:

• Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen.

• Versuchen Sie immer, Bilder als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts, um bestmögliche Übereinstimmung zu erzielen.

• Durch Reduzieren von Helligkeit und Kontrast tragen Sie dazu bei, das Entstehen von Nachbildern zu vermeiden.

• Verwenden Sie alle Funktionen des Fernsehgeräts, mit denen Nachbilder und Einbrennen reduziert werden. Weitere Informationen nden Sie im e-Manual. Pegen des Fernsehgeräts

• Wenn am Fernsehbildschirm ein Aufkleber angebracht wurde, können beim Entfernen des Aufklebers einige wenige Rückstände zurückbleiben. Bitte entfernen Sie diese Rückstände, ehe Sie das Gerät verwenden.

• Beim Reinigen können Kratzer auf dem Gehäuse und dem Bildschirm des Geräts entstehen. Wischen Sie das Gehäuse und den Bildschirm vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden.

• Spritzen Sie weder Wasser noch Reinigungsmittel direkt auf das Gerät. Jede Flüssigkeit, die in den Bildschirm eindringt, kann zu einer Funktionsstörung, einem Brand oder einem Stromschlag führen.

• Schalten Sie das Fernsehgerät zum Reinigen aus. Wischen Sie Schmutzecken und Fingerabdrücke auf dem Bildschirm vorsichtig mit einem Mikrofasertuch ab. Reinigen Sie die Gehäuse und den Bildschirm des Geräts mit einem Mikrofasertuch, das Sie mit einer kleinen Menge Wasser angefeuchtet haben. Entfernen Sie die Feuchtigkeit anschließend mit einem trockenen Tuch. Bringen Sie beim Säubern keine starke Kraft auf die Bildschirmoberäche auf, weil dies Schäden am Bildschirm verursachen könnte. Verwenden Sie niemals entzündliche Flüssigkeiten (z. B. Benzol, Verdünner) oder Reinigungsmittel. Sprühen Sie bei hartnäckigen Flecken eine kleine Menge Bildschirmreiniger auf ein Mikrofasertuch und wischen Sie die Flecken dann mit dem Tuch ab. Deutsch - 24 Deutsch - 25 DeutschDeutsch - 26 Deutsch - 27 09 Technische Daten und weitere Informationen Technische Daten Modell UE40M5005 / UE40M5075 UE49M5005 / UE49M5075 Anzeigeauösung 1920 x 1080 1920 x 1080 Bildschirmgröße (Diagonal) 40 Zoll (100 cm) 49 Zoll (123 cm) Ton (Ausgang) 20 W 20 W Drehbarer Standfuß (Links / Rechts) 0˚ 0˚ Abmessungen (B × H × T) Gehäuse Mit Fuß 922,7 x 531,0 x 72,6 mm 922,7 x 552,5 x 170,3 mm 1118,8 x 650,0 x 74,2 mm 1118,8 x 669,9 x 187,5 mm Gewicht Ohne Standfuß Mit Standfuß 7,0 kg 7,2 kg 10,3 kg 10,6 kg Umgebungsbedingungen Temperatur (im Betrieb) Luftfeuchtigkeit (im Betrieb) Temperatur (bei Lagerung) Luftfeuchtigkeit (bei Lagerung) 10 °C bis 40 °C (50 °F bis 104 °F) 10% bis 80%, nicht kondensierend -20 °C bis 45 °C (-4 °F bis 113 °F) 5% bis 95%, nicht kondensierend

• Änderung der technischen Daten und des Gerätedesigns vorbehalten.

• Informationen zur Stromversorgung und zum Energieverbrauch nden Sie auf dem Produktaufkleber mit den technischen Nenndaten.

• Der typische Stromverbrauch wird gemäß IEC 62087 gemessen. Verringern des Stromverbrauchs Wenn Sie das Gerät ausschalten, wechselt es in den Standby-Modus. Im Standby-Modus verbraucht es weiterhin eine gewisse Menge an Strom. Wenn Sie das Fernsehgerät längere Zeit nicht verwenden, sollten Sie daher den Netzstecker aus der Steckdose ziehen, um den Stromverbrauch zu senken.Unterstützte Videoformate Dateinamenserweiterung Container Videocodec Auösung Framerate (f/s) Bitrate (Mbit/s) Audiocodec *.avi *.mkv *.asf *.wmv *.mp4 *.3gp *.vro *.mpg *.mpeg *.ts *.tp *.trp *.mov *.v *.vob *.svi *.divx AVI MKV ASF MP4 3GP VRO VOB

• Wenn der Inhalt eines Videos oder der Container fehlerhaft sind, wird das Video nicht ordnungsgemäß oder überhaupt nicht wiedergegeben.

• Ton und Bild stehen möglicherweise nicht zur Verfügung, wenn der Inhalt eine Standardbitrate/Framerate aufweist, die über dem in der Tabelle aufgeführten Wert der kompatiblen Framerate (Frames/Sekunde) liegt.

• Wenn die Indextabelle einen Fehler aufweist, wird die Suchfunktion (Wechsel) nicht unterstützt.

• Manche USB-Geräte/Digitalkameras sind mit diesem Player möglicherweise nicht kompatibel.

• Wenn das Video eine Bitrate von mehr als 10 Mbit/s aufweist, wird das Menü möglicherweise verzögert angezeigt.

• Der HEVC-Codec ist nur in MKV-/MP4-/TS-Containern verfügbar. Videodecoder

• Unterstützt max. H.264, Level 4.1 (FMO/ASO/RS wird nicht unterstützt.)

• Unterstützt bis zu H.265 - Main, Main10 - L4, L4.1

• Framerate: – weniger als 1280x720: max. 60 Frames – mehr als 1280x720: max. 30 Frames

• VC1 AP L4 wird nicht unterstützt.

• GMC 2 oder höher wird nicht unterstützt. Audiodecoder

• WMA 10 Pro unterstützt maximal 5.1 Kanäle und das Prol M2.

• Verlustfreies WMA-Audio wird nicht unterstützt.

• Vorbis unterstützt maximal 2 Kanäle.

• Dolby Digital Plus unterstützt maximal 5.1 Kanäle. Deutsch - 26 Deutsch - 27 DeutschUnterstützte Formate für Untertitel Extern Name Dateinamenserweiterung MPEG-4 Timed Text .ttxt SAMI .smi SubRip .srt SubViewer .sub Micro DVD .sub oder .txt SubStation Alpha .ssa Advanced SubStation Alpha .ass PowerDivX .psb Intern Name Container Format Xsub AVI Bildformat SubStation Alpha MKV Textformat Advanced SubStation Alpha MKV Textformat SubRip MKV Textformat MPEG-4 Timed Text MP4 Textformat Informationen zur Funktion Audiobeschreibung/Untertitel erhalten Sie im e-Manual . Unterstützte Fotoformate Dateinamenserweiterung Typ Auösung *.jpg / *.jpeg JPEG 15360 x 8640 *.bmp BMP 4096 x 4096 *.mpo MPO 15360 x 8640

• Die Funktionen „Vergrößern“, „Drehen“ und „Diashow-Effekt“ werden für MPO-Dateien nicht unterstützt. Unterstützte Musikformate Dateinamenserweiterung Typ Codec Hinweis *.mp3 MPEG MPEG1 Audio Layer 3 *.m4a / *.mpa / *.aac MPEG4 AAC *.ac FLAC FLAC Unterstützt maximal 2 Kanäle *.ogg OGG Vorbis Unterstützt maximal 2 Kanäle *.wma WMA WMA WMA 10 Pro unterstützt maximal 5.1 Kanäle und das Prol M2. (Verlustfreies WMA-Audio wird nicht unterstützt.) *.wav WAV WAV *.mid / *.midi Midi Midi Typ 0 und Typ 1 Deutsch - 28 Deutsch - 29Volle verfügbare Auösung Die optimale Auösung beträgt für Modelle der Serie 5: 1920 X 1080@60Hz. Eine vollständige Liste der verfügbaren Auösungen nden Sie auf der Seite mit den technischen Daten. Modus Auösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltaktfrwequenz (MHz) Synchronisationspolarität (H/V) 1920 x

• Das Zeilensprungverfahren wird nicht unterstützt.

• Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standard-Videoformat ausgewählt wird. Deutsch - 28 Deutsch - 29 DeutschLizenzen For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. DTS, the Symbol, DTS in combination with the Symbol, DTS Premium Sound|5.1,

SIE DER OBEN BESCHRIEBENEN, EINGESCHRÄNKTEN NUTZUNGSBERECHTIGUNG ZU. Open Source License Notice Open Source used in this product can be found on the following webpage. (http://opensource.samsung.com) Open Source License Notice is written only English. Deutsch - 30 Deutsch - 31Empfehlung - Nur EU Hiermit erklärt Samsung Electronics, dass dieses Fernsehgerät mit allen wesentlichen Anforderungen und sonstigen relevanten Bestimmungen der Richtlinie 1999/5/EG konform ist. Die ofzielle Konformitätserklärung nden Sie unter http://www.samsung.com. Wechseln Sie dort zu Support > Produktsuche, und geben Sie den Modellnamen ein. Dieses Gerät ist ausschließlich für die Verwendung in geschlossenen Räumen geeignet. Dieses Gerät kann in allen Ländern in der EU verwendet werden. Ordnungsgemäße Entsorgung dieses Geräts (Elektro- & Elektronik-Altgeräte) (Anwendbar in Ländern mit Systemen zur getrennten Sammlung von Wertstoffen). Diese Kennzeichnung auf dem Bildschirm, dem Zubehör oder der Dokumentation bedeutet, dass der Bildschirm sowie das elektronische Zubehör (z.B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie diese Geräte bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie den Bildschirm, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie den Bildschirm auf umweltfreundliche Weise recyceln können. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüfen die Konditionen Ihres Kaufvertrags. Der Bildschirm und seine elektronischen Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Ordnungsgemäße Entsorgung der Batterien in diesem Gerät (Anwendbar in Ländern mit Systemen zur getrennten Sammlung von Wertstoffen). Diese Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung bedeutet, dass die Batterien am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden dürfen. Die Kennzeichnung mit den chemischen Symbolen „Hg“, „Cd“ oder „Pb“ bedeutet, dass die Batterie Quecksilber, Cadmium oder Blei in Mengen enthält, die die Grenzwerte der EU-Direktive 2006/66 übersteigen. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können diese Substanzen die Gesundheit von Menschen oder die Umwelt gefährden. Zum Schutz der natürlichen Ressourcen und zur Förderung der Wiederverwertung von Materialien trennen Sie die Batterien von anderem Müll und führen Sie sie Ihrem örtlichen Recyclingsystem zu. Informationen zum Samsung Umweltversprechen und den produktspezischen gesetzlichen Pichten (z.B. REACH, WEEE, Batterien) erhalten Sie auf http://www.samsung.com/uk/aboutsamsung/samsungelectronics/ corporatecitizenship/data_corner.html ACHTUNG: SORGEN SIE DAFÜR, DASS DAS GERÄT NIEMALS IN DIE NÄHE VON KERZEN, OFFENEM FEUER ODER SONSTIGEN GEGENSTÄNDEN MIT OFFENEN FLAMMEN GELANGT. ANDERNFALLS BESTEHT BRANDGEFAHR. Deutsch - 30 Deutsch - 31 DeutschSvenska - 2 Svenska - 3 Innan du läser den här bruksanvisningen Tv:n levereras med den här bruksanvisningen och en inbäddad e-handbok. Innan du läser den här bruksanvisningen ska du granska följande: Bruksanvisning Läs den här bruksanvisningen för att se information om produktsäkerhet, installation, tillbehör, initial konguration och produktspecikationer. e-Manual Mer information om den här tv:n nns i e-Manual, som nns inbäddad i produkten.
