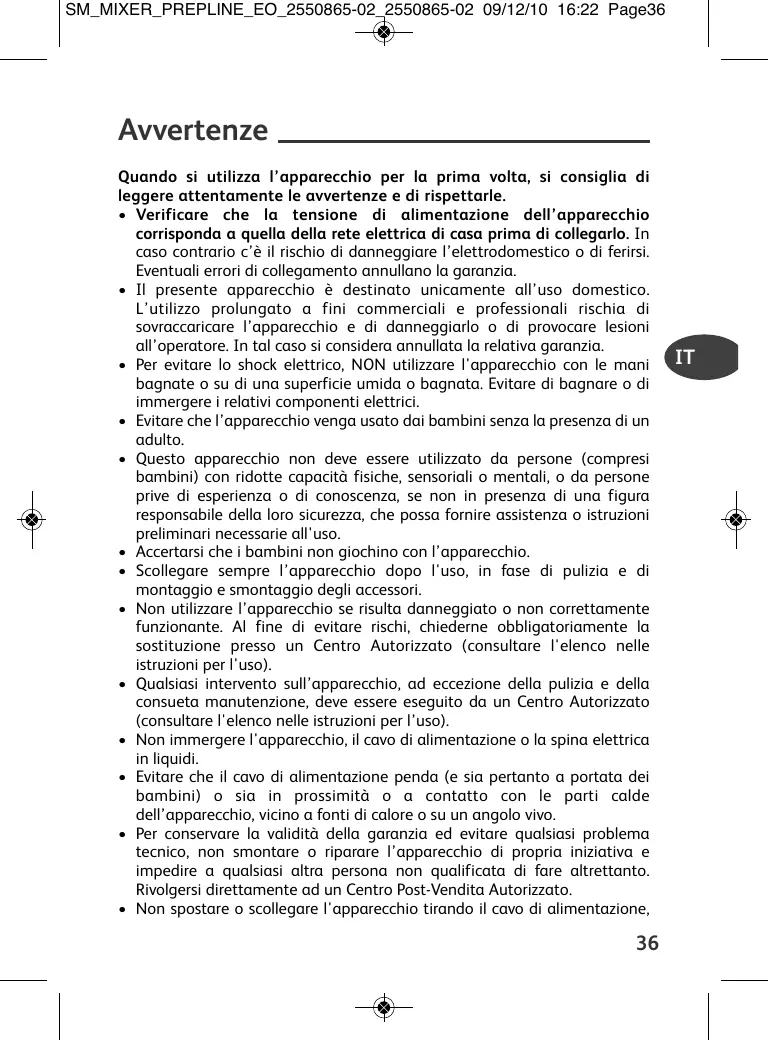

SM_MIXER_PREPLINE_EO_2550865-02_2550865-02 09/12/10 16:22 Page36 Avvertenze Quando si utilizza l’apparecchio per la prima volta, si consiglia di leggere attentamente le avvertenze e di rispettarle.

• Verificare che la tensione di alimentazione dell’apparecchio corrisponda a quella della rete elettrica di casa prima di collegarlo. In caso contrario c’è il rischio di danneggiare l’elettrodomestico o di ferirsi. Eventuali errori di collegamento annullano la garanzia.
• Il presente apparecchio è destinato unicamente all’uso domestico. L’utilizzo prolungato a fini commerciali e professionali rischia di sovraccaricare l’apparecchio e di danneggiarlo o di provocare lesioni all’operatore. In tal caso si considera annullata la relativa garanzia.
• Per evitare lo shock elettrico, NON utilizzare l'apparecchio con le mani bagnate o su di una superficie umida o bagnata. Evitare di bagnare o di immergere i relativi componenti elettrici.
• Evitare che l’apparecchio venga usato dai bambini senza la presenza di un adulto.
• Questo apparecchio non deve essere utilizzato da persone (compresi bambini) con ridotte capacità fisiche, sensoriali o mentali, o da persone prive di esperienza o di conoscenza, se non in presenza di una figura responsabile della loro sicurezza, che possa fornire assistenza o istruzioni preliminari necessarie all'uso.
• Accertarsi che i bambini non giochino con l’apparecchio.
• Scollegare sempre l’apparecchio dopo l'uso, in fase di pulizia e di montaggio e smontaggio degli accessori.
• Non utilizzare l’apparecchio se risulta danneggiato o non correttamente funzionante. Al fine di evitare rischi, chiederne obbligatoriamente la sostituzione presso un Centro Autorizzato (consultare l'elenco nelle istruzioni per l'uso).
• Qualsiasi intervento sull’apparecchio, ad eccezione della pulizia e della consueta manutenzione, deve essere eseguito da un Centro Autorizzato (consultare l'elenco nelle istruzioni per l’uso).
• Non immergere l'apparecchio, il cavo di alimentazione o la spina elettrica in liquidi.
• Evitare che il cavo di alimentazione penda (e sia pertanto a portata dei bambini) o sia in prossimità o a contatto con le parti calde dell’apparecchio, vicino a fonti di calore o su un angolo vivo.
• Per conservare la validità della garanzia ed evitare qualsiasi problema tecnico, non smontare o riparare l’apparecchio di propria iniziativa e impedire a qualsiasi altra persona non qualificata di fare altrettanto. Rivolgersi direttamente ad un Centro Post-Vendita Autorizzato.
• Non spostare o scollegare l'apparecchio tirando il cavo di alimentazione,

SM_MIXER_PREPLINE_EO_2550865-02_2550865-02 09/12/10 16:22 Page37 così da non comprometterne il buon funzionamento ed evitare qualsiasi rischio di incidente.

• Utilizzare elementi e accessori diversi da quelli consigliati dal produttore può comportare lesioni fisiche all’operatore, danni all’apparecchio, un cattivo funzionamento dello stesso e l’annullamento della relativa garanzia.
• Per evitare lo shock elettrico, assicurarsi di non toccare il maschio della presa quando si inserisce o disinserisce la spina dell'apparecchio.
• Non collegare altri apparecchi sulla stessa presa utilizzando adattatori, così da evitare il sovraccarico elettrico che può danneggiare l'apparecchio o provocare incidenti. Non utilizzare una prolunga, se non dopo aver verificato che sia in buono stato. Per la vostra sicurezza, questo apparecchio è conforme alle norme e disposizioni vigenti: - Direttiva Bassa Tensione - Compatibilità Elettromagnetica - Ambiente - Materiali a contatto con alimenti
• Per evitare qualsiasi tipo di incidente, non avvicinarsi alle parti mobili dell'unità con i capelli, o con quei vestiti o altri oggetti che potrebbero impigliarsi.
• Per non correre il rischio di ferirsi o di ferire altre persone o di danneggiare l’apparecchio non toccare il frullino o il miscelatore e non introdurre oggetti come coltelli, forchette, cucchiai ecc. È possibile utilizzare una spatola ma solo ad apparecchio spento.
• Per evitare danni, non mettere l'unità e i relativi accessori nel congelatore, nel forno tradizionale o a microonde.
• Gli accessori sono progettati per la preparazione di prodotti alimentari, per cui non vanno utilizzati per un uso diverso da quello previsto.

Sbattitore Tasto di espulsione dei miscelatori e delle fruste Variatore di velocità Tasto Turbo Fruste multifilo per preparazioni leggere Fruste multifilo per preparazioni leggere (modello con recipiente) Miscelatori per impasti molto densi Miscelatori per impasti molto densi (modello con recipiente) Fruste a nastro (secondo il modello)

Perno Base (secondo il modello) Recipiente (secondo il modello) Tasto di chiusura/apertura del braccio girevole (secondo il modello) Tasto di chiusura/apertura dello sbattitore (secondo il modello) Ruota dentata (secondo il modello) Spatola (secondo il modello) Frullatore a immersione (secondo il modello) Recipiente dosatore (secondo il modello) Messa in moto

• Togliere gli accessori dall’imballaggio e pulirli con acqua calda. Attenzione: il frullatore a immersione (N) ha una lama molto affilata, per cui fare estrema attenzione quando si maneggia l'apparecchio. Utilizzo dell’apparecchio Importante: NON UTILIZZARE MAI LE FRUSTE O I MISCELATORI ASSIEME AL FRULLATORE AD IMMERSIONE. Funzione sbattitore con fruste o miscelatori
• Istruzioni alla mano
• Verificare che il variatore di velocità (A2) sia in posizione “0”
• Introdurre il gambo di ogni frusta (B o F) o

SM_MIXER_PREPLINE_EO_2550865-02_2550865-02 09/12/10 16:22 Page39 miscelatore (D) nel relativo foro e chiudere. Le fruste e i miscelatori hanno una forma specifica: quelli con un perno (G) devono essere messi a sinistra nel foro più grande (fig. 1).

• Inserire la spina: - l’apparecchio è dotato di 5 velocità e di un tasto turbo. Quando si inizia a miscelare o a impastare, partire sempre dalla velocità 1 prima di arrivare alla velocità 5; - per lavorare impasti densi e consistenti raccomandiamo di utilizzare unicamente la velocità 5; - si può sempre aumentare la velocità premendo il tasto turbo (A3) che si aggiunge ad ogni livello da 1 a 5; consigliamo tuttavia di utilizzare questa funzione solo per brevi istanti (max. 30 secondi per impasti consistenti).
• A fine lavorazione, posizionare il variatore di velocità (A2) su "0".
• Scollegare l’apparecchio.
• Premere poi il tasto di espulsione (A1) per sganciare le fruste o i miscelatori.

• Utilizzo sulla base (H) (secondo il modello)
• Verificare che il variatore di velocità (A2) sia in posizione “0” .
• Introdurre il gambo di ogni frusta (C) o miscelatore (E) nel relativo foro e chiudere. Le fruste e i miscelatori hanno una forma specifica: quelli con un perno (G) devono essere messi a sinistra nel foro più grande (fig. 1).
• Mettere la base (H) sul piano di lavoro: - per sollevare il braccio sbloccare premendo il tasto (J) (fig. 4); - posizionare il recipiente (I) (fig. 4); - sbloccare il braccio sbattitore premendo il tasto (J) (fig. 5); - inserire nel battitore i miscelatori o le fruste e posizionarlo sul braccio girevole fino al clic di chiusura (fig. 6).

NELLE TACCHE (FIG. 6) SM_MIXER_PREPLINE_EO_2550865-02_2550865-02 09/12/10 16:22 Page40 - l’apparecchio è dotato di 5 velocità e di un tasto turbo. Quando si inizia a miscelare o a impastare, partire sempre dalla velocità 1 prima di arrivare alla velocità 5. - Per lavorare impasti densi e consistenti raccomandiamo di utilizzare unicamente la velocità 5. - Si può sempre aumentare la velocità premendo il tasto turbo (A3) che si aggiunge ad ogni livello da 1 a 5. Consigliamo tuttavia di utilizzare questa funzione solo per brevi istanti (max. 30 secondi per impasti consistenti).

• A fine lavorazione, posizionare il variatore di velocità (A2) su "0".
• Scollegare l'apparecchio dalla rete e azionare il tasto di sblocco (J) per sollevare il braccio girevole. Premere poi il tasto di chiusura dello sbattitore (K) per togliere lo sbattitore di supporto.
• Infine premere il tasto di espulsione (A1) per sganciare le fruste o i miscelatori.

Funzione mixer (secondo il modello)

• Verificare che il variatore di velocità (A2) sia in posizione “0”.
• Sollevare il pannello situato sul retro dell’apparecchio e avvitare il frullatore a immersione (N) in senso antiorario fino ad allineare i punti rossi (il clic al passaggio del punto rosso indica che il frullatore è avvitato correttamente) (fig. 3).
• Inserire la spina: - immergere il frullatore nella preparazione prima di avviarlo, in modo da evitare schizzi; - con il variatore di velocità (A2) (fig. 2) avviare il dispositivo partendo dal livello 1, poi 2, poi gradualmente fino al 5. Utilizzare la funzione "Turbo" (A3) se la ricetta richiede più potenza; - spegnere il frullatore prima di toglierlo dalla preparazione onde evitare schizzi. Se si avverte resistenza nel momento in cui si avvita significa che l'apparecchio non è ben allineato. Toglierlo immediatamente e riprovare ad avvitare correttamente.

SM_MIXER_PREPLINE_EO_2550865-02_2550865-02 09/12/10 16:22 Page41 Smontaggio del frullatore a immersione

• Una volta spento (posizione “0”) togliere la spina e svitare l’apparecchio (N) girandolo in senso orario. Il frullatore a immersione NON va utilizzato:
• In una pentola sul fuoco;
• Per tritare cubetti di ghiaccio, carne cruda, frutta secca come mandorle, nocciole ecc. Quantità e tempi di preparazione

Accessori Quantità massima Tempo massimo Velocità Fruste multifilo o a nastro Albume a neve 12 albumi d’uovo 9 min

Quattro-quarti 9 uova, 470 g di farina, 470 g di zucchero, 470 g di burro fuso, 1 cucchiaino di lievito chimico, 2 pizzichi di sale, una bustina di zucchero vanigliato. 14 min

Miscelatore con base Impasto per pane 500 g di farina, 300 ml di acqua, 10 g di sale, 10 g di lievito del fornaio 8 min

Miscelatore senza base Impasto per pane 500 g di farina, 300 ml di acqua, 10 g di sale, 10 g di lievito del fornaio 4 min 50 s

Frullatore a immersione Zuppa 160 g di verdure cotte, 240 g di brodo 55 s ON con tempi di pausa di max. 1 min. Non oltre 5 volte Turbo SM_MIXER_PREPLINE_EO_2550865-02_2550865-02 09/12/10 16:22 Page42 Pulizia

• Assicurarsi che l’apparecchio sia scollegato dalla rete.
• Pulire le fruste, i miscelatori o il frullatore a immersione subito dopo la loro utilizzazione per evitare che i residui di uovo o olio si secchino o si incollino.
• Per pulire gli accessori basta acqua del rubinetto e una spugna con detersivo per piatti. Si possono mettere anche in lavastoviglie.
• Pulire la base e il corpo dell’apparecchio unicamente con una spugna umida; asciugare con cura.
• Non lavare mai il blocco motore in lavastoviglie.
• Non utilizzare spugne abrasive o oggetti contenenti parti metalliche.
• Non immergere mai il blocco motore in acqua. Per pulirlo basta un panno asciutto o appena umido. Attenzione: il frullatore a immersione ha una lama molto affilata, per cui fare estrema attenzione quando si maneggia l'apparecchio.

Prodotto elettrico o elettronico obsoleto Contribuiamo alla protezione dell'ambiente! i Questo apparecchio è costituito da diversi materiali valorizzabili o riciclabili. ‹ Si prega di smaltirlo nei punti di raccolta o in mancanza presso un Centro Autorizzato al relativo smaltimento.
