Marca	LG
Modello	MU2M15.UL4 / MU2M17.UL4
Tipo di prodotto	Condizionatore split a parete
Alimentazione elettrica	220-240 V ~ 50 Hz
Refrigerante	R32 (infiammabile)
Funzioni principali	Raffreddamento, riscaldamento, deumidificazione, ventilazione, Jet Mode, modalità notte
Controllo della direzione dell'aria	Verticale e orizzontale (SWING)
Telecomando	Senza fili, con batterie AAA 1,5 V
Display	Schermo LCD sul telecomando, indicatori sull'unità interna
Filtro aria	Lavabile, pulizia consigliata ogni 2 settimane
Timer	Accensione/Spegnimento programmabile
Funzione speciale	Comfort Air, Energy CTRL, Diagnostica intelligente (a seconda del modello)
Installazione	Montaggio a parete, deve essere eseguita da un professionista autorizzato
Protezione	Interruttore dedicato, messa a terra obbligatoria
Manutenzione	Pulire il filtro regolarmente, non spruzzare acqua sull'apparecchio
Sicurezza	Istruzioni per evitare incendi, scosse elettriche, perdite di refrigerante
Numero di pagine del manuale	310

Domande frequenti - MU2M15.UL4 - MU2M17.UL4 LG

Come installare il condizionatore LG MU2M15.UL4 ?

L'installazione deve essere effettuata da un tecnico autorizzato. Assicurarsi che l'unità esterna sia protetta dal sole e che il tubo di scarico sia installato correttamente. Utilizzare un interruttore dedicato e rispettare le istruzioni di sicurezza.

Come usare il telecomando ?

Inserire due batterie AAA (1,5 V) rispettando le polarità. Puntare il telecomando verso il ricevitore dell'unità interna. Per impostare l'ora, premere SET/CANCEL dopo aver selezionato i minuti.

Cosa fare se il telecomando non funziona più ?

È possibile utilizzare il pulsante ON/OFF sull'unità interna (aprire il coperchio anteriore). La temperatura è quindi fissata tra 22°C e 24°C. Sostituire le batterie se necessario.

Come pulire il filtro aria ?

Spegnere l'apparecchio e rimuovere il filtro. Lavarlo con acqua tiepida, asciugarlo completamente prima di rimetterlo. Non utilizzare prodotti aggressivi. Eseguire questa operazione ogni 2 settimane.

Quali modalità di funzionamento sono disponibili ?

Le modalità includono: raffreddamento, riscaldamento, deumidificazione, ventilazione, Jet Mode e modalità notte. Selezionare la modalità con il tasto MODE del telecomando.

Come regolare la direzione dell'aria ?

Utilizzare il tasto SWING sul telecomando per far oscillare le alette verticalmente e orizzontalmente. È possibile anche fissarle in una posizione.

Quali precauzioni di sicurezza sono importanti ?

Non ostruire le entrate/uscita dell'aria, non toccare le parti metalliche interne dopo l'uso, interrompere l'alimentazione in caso di odore o fumo, e aerare in caso di perdita di gas.

Come risparmiare energia con questo condizionatore ?

Chiudere porte e finestre, utilizzare tende, impostare una temperatura moderata, pulire regolarmente il filtro e utilizzare la funzione Energy CTRL se disponibile.

Il refrigerante R32 è pericoloso ?

L'R32 è infiammabile. In caso di perdita, aerare la stanza, allontanare le fonti di accensione e contattare un professionista. La manutenzione richiede un tecnico certificato.

Dove posso scaricare il manuale completo ?

È possibile scaricare il manuale in formato PDF sul sito notice-facile.com o sul sito ufficiale LG. Il manuale ha 310 pagine.

MANUALE UTENTE MU2M15.UL4 - MU2M17.UL4 LG

Leggere interamente il manuale d'uso prima di utilizzato l'elettrodomestico e conservarlo a portata di mano per futuri riferimenti. Il presente documento costituisce la versione ridotta del manuale originale disponibile sul site www/lg.com.

TIPO: A PARETE

Traduzione delle istruzioni originali

Questo manuale riguarda un gruppo di prodotti e potrebbe contentere testo o immagini che non si riferiscono al modello acquistato. Il presente manuale è soggetto a revisioni da parte del produttore.

ISTRUZIONI PER LA SICUREZZA 3

ISTRUZIONI IMPORTANTI SULLA SICUREZZA. 4

USO 9

Note per I'uso 9

Componente funzioni 9

Telecomando wireless 10

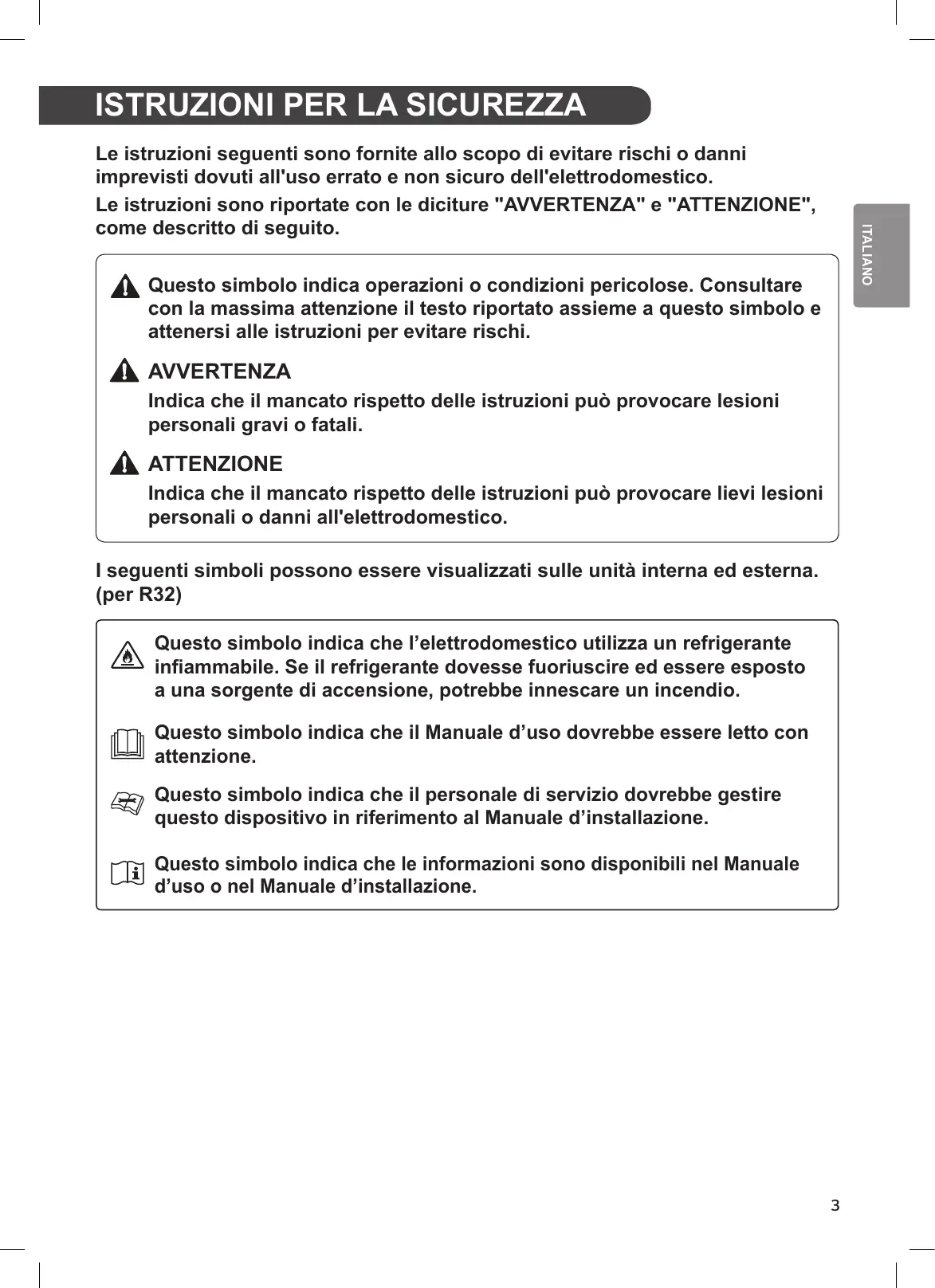

ISTRUZIONI PER LA SICUREZZA

Le istruzioni seguenti sono fornite allo scopo di evitare rischi o danni imprevisti dovuti all'uso errato e non sicuro dell'elettrodomestico.

Le istruzioni sono riportate con le diciture "AVVERTENZA" e "ATTENZIONE", come descripto seguito.

Questo symbolo indica operazioni o condizioni pericolose. Consultare con la massima attenzione il testo riportato assieme a questo symbolo e atteneri alle istruzioni per evitare rischi.

AVVERTENZA

Indica che il mancato rispetto delle istruzioni cui provocare lesioni personali gravi o fatali.

ATTENZIONE

Indica che il mancato rispetto delle istruzioni cui provocare lievi lesioni personali o danni all'elettrodomestico.

I seguenti symboli possono essere visualizzati sulle unità interna ed esterna. (per R32)

Questo significato indica che l'elettrodomestico utilizza un refrigerante infiammabile. Se il refrigerante dovesse fuoriuscire ed essere esesto a una sorgente di accensione, potrebbe innescare un incendio.

Questo significato indica che il Manuale d'uso dovrebbe essere fatto con attenzione.

Questo significato indica che il personale di servizio dovrebbe gestireQuesto dispositivo in riferimento al Manuale d'installazione.

Questo significato indica che le informazioni sono disponibili nel Manuale d'uso o nel Manuale d'installazione.

AVVERTENZA

Per ridurre il rischio di esplosioni, incendi, scosse elettriche, usioni o lesioni personali sono fallali, quando si utilizza l'elettrodomestico è indispensable atteneri alle seguenti precauzioni basilari per la sicurezza:

Bambini nell'ambiente domestico

Questo elettrodomestico non deve essere adoperato da bambini, persone con capacità fisiche, sensoriali o mentali ridotte, e persone prive di esperienza e competenza se non sostro sorveglianza o se non è stato loro spiegato l'uso corretto dell'elettrodomestico e sono stati descritti i relativi pericoli. I bambini devono essere controllati per impedire che giochino con l'elettrodomestico.

Per l'utilizzo in Europa:

Questo elettrodomestico più essere adoperato da bambini di almeno 8 anni di età, da persone con Capacity fisiche, sensoriali o mentali ridotte, e da persone prive di esperienza molto sorvegianza o solo se è stato spiegato l'uso corretto dell'elettrodomestico e siano stati descritti i relativi pericoli. Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate da bambinienza supervisione degli uomini.

Installazione

• Non installare il climatizzatore su superfici instabili, in luoghi pericolosi o dove potrebbe cadere.
• Per l'installazione o lo spostamento del climatizzatore, rivolgersi a un centro assistenza autorizzato.
• Installare il pannello e il coperchio del vano comandi in modo che siano sicuri.
• Non installare il climatizzatore in luoghi in cui sono presenti gas o liquidi inflammabili (ad es. benzina, propano, diluenti ecc.).
• In fase di installmentazione, accertarsi che il tubo e il cavo di alimentazione che collegano l'unità interna a quella esterna non siano troppo tesi.
• Utilizzato un interrottatore e un fusabile standard, conformi alle caratteristiche nominali del climatizzatore.
• Non introdurre aria o gas nelsystema, ma solo il refrigerante specifico.

• Per accertarsi che non vi siano perdite e per evacuire l'acqua adoperare solo gas non inflammabili (azoto); l'impiego di aria compressa o gas inflammabili cui causare incendi o esplosioni.

• I collegamenti di cablaggio dell'unità interna e di quella esterna devono essere ben stretti e il cavo deve essere intradato correttamente in modo che non sia teso, per evitare che i terminali si stacchino. Collegamenti errati o troppo lenti possono generare calore o provocare incendi.

• Collegare il climatizzatore a una presa elettrica e a un interruptore dedicati.
• Non collegare il conduttore di terra a tubi del gas, parafulmini o conduttori di terra dell'impiano Telefonico.
• Tenere libero tutte le necessarie aperture per la ventilazione.

Uso

• Accertarsi di utilizzare solo i componenti elencati nell'apposita lista. Non apportare modifiche all'apparecchiatura.
• Accertarsi che i bambini non possano arrampicarsi sull'unità esterna e che non possano danneggiarla.
• Smaltire le batterie in un luogo non soggetto al rischio di incendi.
• Utilizzare solo il refrigerante specificato sull'etichetta del climatizzatore.
• In caso di rumori, odori o fumo provenienti dal climatizzatore, scollegare immediamente l'alimentazione.
• Non lasciare sostanze infiammabili (ad es. benzina, benzene o diluente) vicino al climatizzatore.
• Nel caso in cui il climatizzatore venga sommerso dall'acqua, rivolgersi a un centro assistenza autorizzato.
• Non adoperare il climatizzatore per lunghi periodi di tempo in ambienti angusti e privi di un'adeguata ventilazione.
• In caso di perdite di gas (ad esempio freon, propano, GPL ecc.), ventilare a sufficienta l'ambiente prima di riutilizzare il climatizzatore.
• Per pulire la parte interna, rivolgersi al rivenditore o un centro assistenza autorizzato. L'uso di detergenti aggressivi cui corredere o danneggiare l'unità.
• Quando si utilizes il climatizzatore asiami a un elettrodomestico scaldante (ad es. una stufa), ventilare l'ambiente a sufficientia.
• Non bloccare l'ingresso o l'uscita dell'aria.
• Non introdurre le mani o altri oggetti nell'ingresso o nell'uscita dell'aria quando il climatizzatore è in funzione.
• Accertarsi che il cavo di alimentazione non sia sporco, allentato o danneggiato.
• Non toccare, azionare o riparare il climatizzatore con le mani umide.
• Non collocare oggetti sul cavo di alimentazione.

Non collocare stufe elettriche o altri elettrodomestici scaldanti vicino al cavo di alimentazione.
Non modificare il cavo di alimentazione e non adoperare prolunghe. Per evitare incendi o scosse elettriche, sostuire i cavi di alimentazione se l'isolante si graffia o sispella.
- In caso di blackout o temporali, scollegare immediatamente l'alimentazione.
- Assicurarsi che il cavo di alimentazione sia fissato in modo che non possa staccarsi né essere danneggiato durante il funzionamento.
- Non toccare il tubo refrigerante, idrico o qualsiasi componente interno durante il funzionamento o subito dopo lo spegnimento del disposativo.

Manutenzione

• Non pulire l'elettrodomestico con getti d'acqua diretti.
• Prima di pulire o eseguire operazioni di manutenzione, scollegare l'alimentazione e attendere che la ventola si arresti.

Sicurezza tecnica

• L'installazione o le riparazioni effettuate da personne non autorizzate possono causare pericoli alle persone.
• Chiunque sia coinvolto nelle operazioni di manutenzione o accesso al circuito del refrigerante dovrebbe essere in possesso di un attestato in corso di validità rilasciato da un'autorità competente di settore che certifichi la competenza nella gestione dei refrigeranti in sicurezza, secondo le specifiche normative a riguardo. (per R32)
• La manutenzione dovrà essere effettuata unicamente come specificato dal produttore. Manutenzione e riparazioni che necessitano l'assistenza di personale qualificato dovranno essere effettuate nelle supervisione di una persona competente nelle'utilizzo dei refrigeranti infiammabili. (per R32)
• Le istruzioni riportate nel manuale devono essere utilizzate da un technique dell'assistenza qualificato esperto nelle procedure di sicurezza e dotato di utensili e strumenti di test adeguati.
• Il mancato rispetto delle istruzioni riportate nel presente manuale più causare lesions personalianche fatali, danni ai beni e malfunzionamenti dell'apparecchiatura.
• L'elettrodomestico deve essere installato in conformità alle norme nazionali in materia di cablaggi.
• L'eventuale sostituzione del cavo di alimentazione deve essere effettuata da personale autorizzato utilizzando solo ricambi originali.
• Questo elettrodomestico deve essere collegato adeguatamente a terra per ridurre al minimo il rischio di scosse elettriche.

• Non tagliare né rimuovere il contatto di terra dalla spina.

• Il fissaggio del terminale di terra dell'adattatore alla vite del coperchio della presa a parete realizza la messa a terra dell'elettrodomestico solo se la vite è metallica e non è isolata, e la presa di corrente è collegata alla terra dell'edificio.

• In caso di dubbi sulla messa a terra del climatizzatore, rivolgersi a un elettricista qualificato per l'ispezione del circuito e della presa a parete.
• Il gas refrigerante e isolante utilizzato nell'elettrodomestico richiede procedure di smaltimento speciali. Prima di smaltire l'elettrodomestico, consultare un rappresentante dell'assistenza o una persona qualificata.
• Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore, dal personale dell'assistenza o da un technician adeguatamente qualificato per evitare pericoli.
• L'electrodomestico sare ripoosto in un'area ben ventilata e le dimensioni della stanza corrisponderanno a quella indicate nelle specifiche per il funzionamento. (per R32)
• L'elettrodomestico sare riposto in una stanza nella quale non siano continuamente presenti fiamme libero (per esempio un elettrodomestico che funziona a gas) e fonti di innesco (per esempio un calorifero elettrico in funzione).
  Il dispositivo sare riposto in modo da prevenir danni meccanici.

ATTENZIONE

Per ridurre il rischio di lesioni personali lievi, malfunzionamenti o danni al prodotto o ai beni durante l'uso dell'elettrodomestico, attenersi alle precauzioni basilari, ad esempio:

Installazione

• Non installare il climatizzatore in zone direttamente esposte al vento di mare (aria salmastra).
• Installare correttamente il tubo di scarico per il drenaggio regolare dell'acqua di condensa.
• Il disimballaggio e l'installazione del climatizzatore richiedono particolare attenzione.
• Durante le operazioni di installment o riparazione, non toccare il refrigerante fuoriuscito.
• Il climatizzatore deve essere trasportato da almeno due persono o tramite un carrelo elevatore.
• Installare l'unità esterna in modo da proteggerla dai raggi solari diretti. Non collocare l'unità interna in luoghi direttamente esposti alla luce solare proveniente dalles finestre.
• Smaltire in sicurezza i materiali dell'imballo (ad es. viti, chiodi o batterie) adoperando l'imballo dopo l'installazione o la riparazione.
• Installare il climatizzatore in un luogo dove il rumore dell'unità esterna o i fumi di scarico non infastidiscano i vicini, per evitare situazioni conflittuali.

Uso

• Se il telecomando non viene utilizzato per lunghi periodi di tempo, rimuovere le batterie.
• Prima di azionare il climatizzatore, accertarsi che ilhetto sia installato.
• Dopo l'installazione o la riparazione del climatizzatore, accertarsi che non vi siano perdite di refrigerante.
• Non collocare oggetti sul climatizzatore.
• Nel telecomando non mischiare batterie di tipo diverso o batterie vecchie e nuove.
• Evitare che il climatizzatore rimanga in funzione per lungo tempo in presenza di notevole umidità o con le porte o le finestre aperte.
• Non adoperare il telecomando in caso di fuoriuscita di liquido delle batterie. Se il liquido fuoriuscito dalle batterie entra a contatto con la pelle o con gli abiti, rimuoverlo con acqua pulita.
• Non esporre per lungo tempo né persona, né animali, né piante al vento freddo o caldo proveniente dal climatizzatore.
• In caso di ingestione di liquido fuoriuscito delle batterie, lavare a fondo la parte interna della bocca e rivolgersi a un medico.
• Non bere l'acqua di scarico del climatizzatore.
• Non adoperare il prodotto per scopi particolari (ad es. conservazione di alimenti, lavori artistici ecc.), in quanto il climatizzatore non è un impianto di refrigerazione di precisione, per cui potrebbe provocare danni ai beni.
• Non ricaricare né smontare le batterie.

Manutenzione

• Quando si rimuove ilhetto dell'aria, non toccare le parti metalliche del climatizzatore.
• Per la pulizia, la manutenzione o la riparazione del climatizzatore, utilizzato una Scala robusta e sicura.
• Per la pulizia del climatizzatore non adoperare mai solventi, detergenti aggressivi o getti d'acqua. Adoperare un panno morbido.

Note per l'uso

Suggerimenti per il risparmio energetico

• Non raffreddare eccessivamente gli ambienti. Il raffreddamento eccessivo può essere nocivo alla salute e può augmentare i consumi energetici.
• Quando si utilizes il climatizzatore, schermare la luce del sole con le tende.
• Quando il climatizzatore è in funzione, chiudere bene porte e finestre.
• Per garantire una Buona circolazione dell'aria all'interno, regolare orizzontalmente e verticalmente il flusso d'aria.
• Per raffreddare o riscaldare rapidamente l'ambiente, augmentare per breve tempo la velocità della ventola.
• Quando il climatizzatore rimane in funzione per lungo tempo, après di tanto in tanto la finestra per garantire il ricambio dell'aria.
• Pulire il filtro dell'aria almeno agli 2 settimane. La polvere e le impurità che si accumulano nel filtrò dell'aria potrebbero ostruire il flusso d'aria o ridurre l'efficacia del raffreddamento e della deumidificazione.

Componenti e funzioni

Unità interna

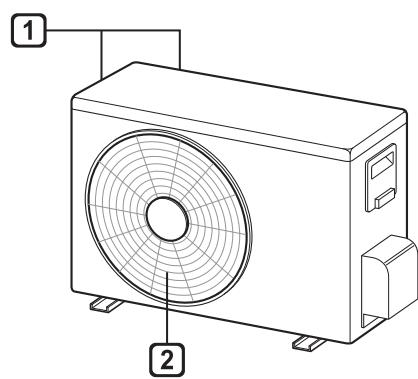

Unità esterna

1 Filtro dell'aria
Presa d'aria
Coperchio anteriore
4 Tasto di accensione/spegnimento
Deflettore dell'aria (aletta verticale)
Deflettore dell'aria (alletta orizzontale)
7 Uscita dell'aria

1 Bocche di ingresso dell'aria
Bocche di uscita dell'aria

NOTA

• Il numero e la posizione delle spie di funzionamento del climatizzatore sono variate a seconda del modello.
• Le caratteristica possono essere diverse a seconda del tipo di modello.

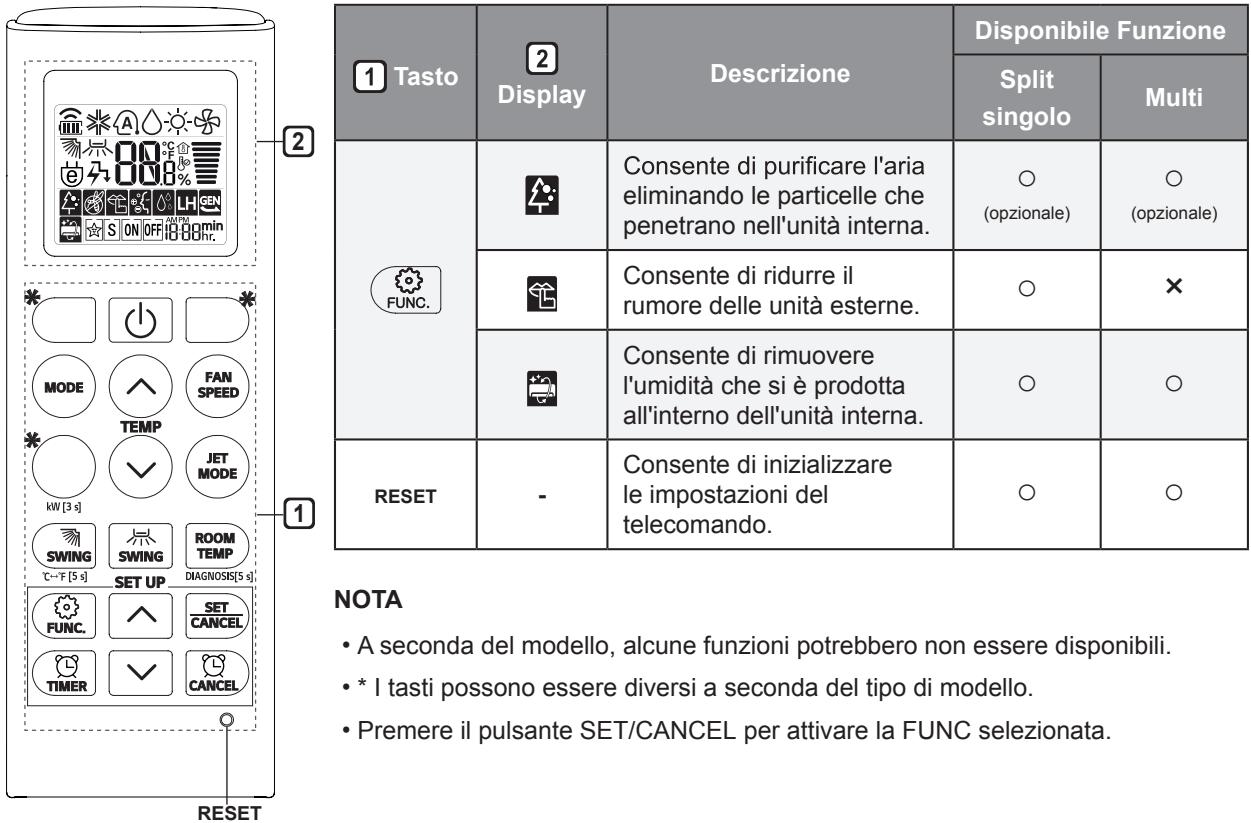

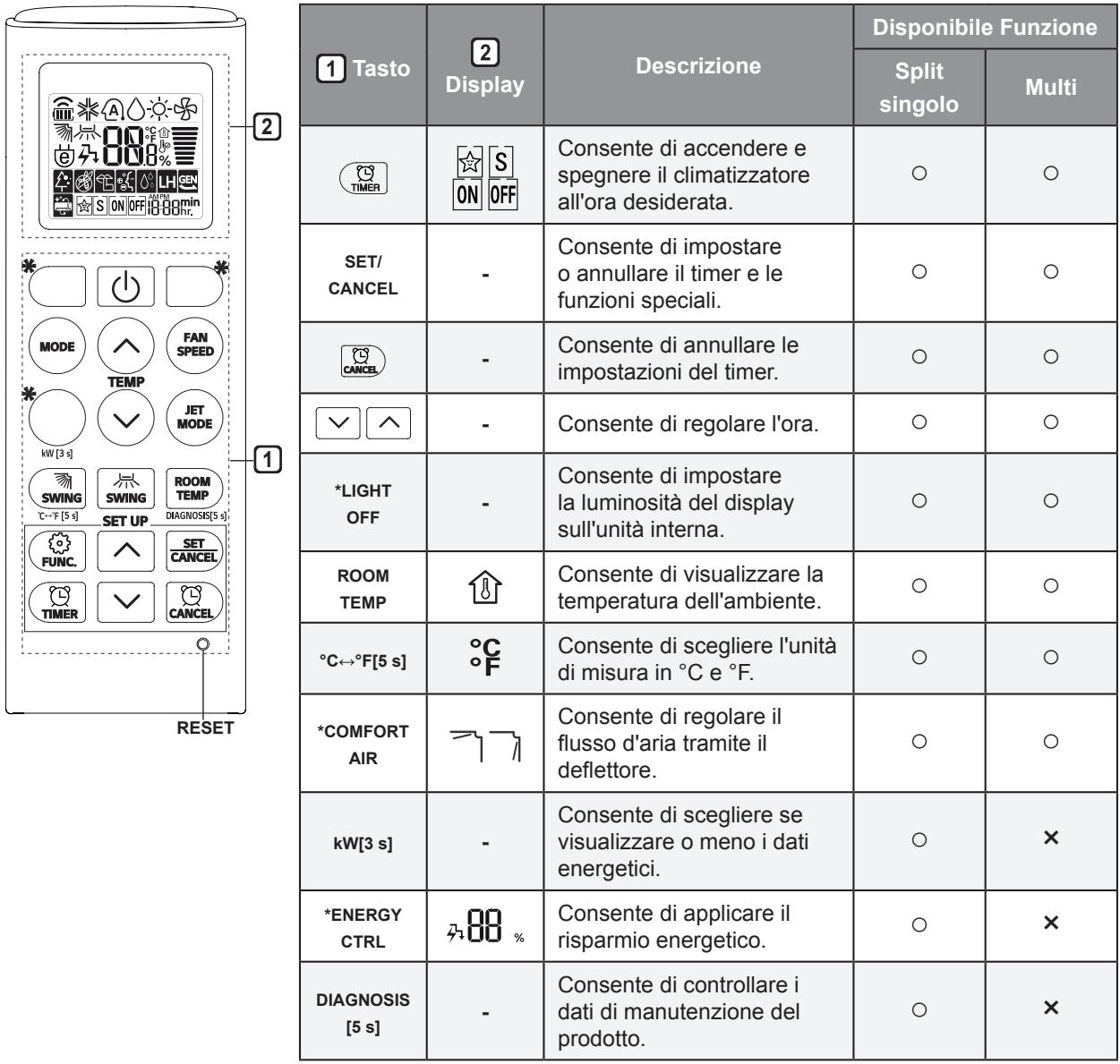

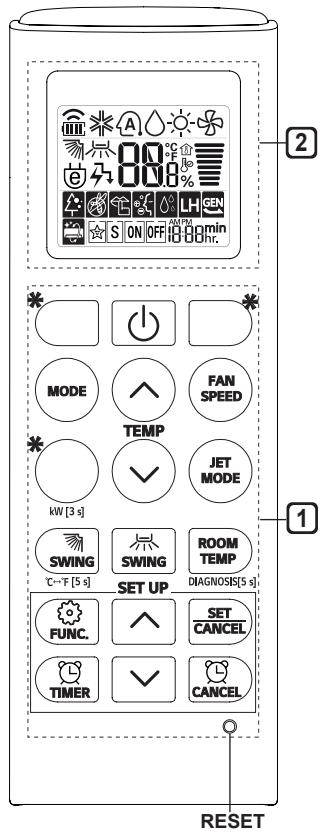

Telekomando wireless

Inserimento delle batterie

Se il display del telecomando si sbiadisce, sostituire le batterie. Prima di utilizzato il telecomando, inserire le batterie AAA (1,5 V).

1 Togliere il coperchio delle batterie.

2 Inserire le nuove batterie rispettando le polarità (+e - )

Installazione del portatelecomando

Per proteggere il telecomando, installare il portatelecomando in un luogo protetto alla luce solare diretta.

1 Scegliere una posizione sicura e lavoramente accessible.
2 Fissare il portatelecomando stringendo saldamente le 2 viti con un cacciavite.

Funzionamento

Puntare il telecomando verso il ricevitore del segnale collocato sul lato destro del climatizzatore.

NOTA

• Il telecomando potrebbe interagire con altri dispositivi elettronici se viene puntato versus tali dispositiivi. Accertarsi di puntare il telecomando versus il ricevitatore del segnale del climatizzatore.
• Per il corretto funzionamento, pulire il trasmettitore e il ricevitore del segnale con un panno morbido.
• Nel caso in cui venga premuto il tasto del telecomando relativo a una funzione non disponibile, il prodotto non emette alcun segnale acustico, ad eccezione delle funzioni di regolazione del flusso d'aria (SWING), visualizzazione del consumo energetico (w[3s]) e purificazione dell'aria.

Impostazione dell'ora

1 Inserire le batterie.

• L'icona nella parte inferiore del display comincia a lampeggiare.

2 Premere il tasting o per selezionare i minuti.
3 Premere il tasting SET/CANCEL per terminare la procedura.

NOTA

• Una volta impostata l'ora, è possible utilizzato il timer di accensione e spegnimento.

Utilizzo della funzione di conversione ^ C / ^ F (opzionale)

Questa funzione consente di scegliere l'unità di misura in °C e °F.

• Tenere premuto il tasto per 5 secondi.

Funzionamento del climatizzatore sensa telecomando

Per azionare il climatizzatoreswana telecomando, utilizzato il tasto ON/OFF dell'unità interna.

1 Aprire il coperchio anteriore (Tipo1) o l'alletta orizzontale (Tipo2).
2 Premere il tasting ON/OFF.

Tip01

Tipo2

NOTA

• Se si après rapidamente l'alletta orizzontale, il motore passo-passo potrebbe danneggiarsi.
• É impostata la velocità elevata della ventola.
• Le caratteristica possono essere diverse a seconda del tipo di modello.
• Quando si utilizes il tasto di accensione/ specnimento di emergenza, non è possible cancellare la temperatura.
• Per i modelli con raffreddamento e riscaldamento, la temperatura è impostata tra 22 e 24 °C.

Utilizzo del telecomando wireless

L'uso del climatizzatore è più comodotramite il telecomando.

1 Tasto	2 Display	Descrizione	Disponibile Funzione
			Split singolo	Multi
	-	Consente di accendere e spegnere	○	○
TEMP	88°	Consente di regolare la temperature del raffreddamento, del riscaldamento o la modalità di commutazione automatica	○	○
MODE	※	Consente di selezionare la modalità di raffreddamento.	○	○
	△	Consente di selezionare la modalità di riscaldamento.	○	○
	△	Consente di selezionare la modalità di deumidificazione.	○	○
	△	Consente di selezionare la modalità di funzionamento della ventola.	○	○
	A	Consente di selezionare la modalità di funzionamento e commutazione in automatico.	○	○
JET MODE	Po	Consente di cancellare rapidamente la temperature dell'ambiente.	○	○
FAN SPEED		Consente di regolare la velocità della ventola.	○	○
SWING SWING		Consente di regolare la direzione orizzontale e verticale del flusso d'aria.	○	○

NOTA

• • I tasti possono essere diversi a seconda del tipo di modello.
• Se ci si connette all'Unità Esterna Multi, le funzioni di Visualizzazione Energetica, di Regolazione Energetica, Silenziosa e di Diagnosi Intelligente potrebbero non essere supportate.

MANUAL DEL PROPIETARIO

AIRE

ACONDICIONADO
