MU2M15.UL4 - MU2M17.UL4 - Ar condicionado LG - Manual de utilização gratuito

Marca	LG
Modelo	MU2M15.UL4 / MU2M17.UL4
Tipo de produto	Ar condicionado split de parede
Alimentação elétrica	220-240 V ~ 50 Hz
Refrigerante	R32 (inflamável)
Funções principais	Resfriamento, aquecimento, desumidificação, ventilação, Modo Jet, modo de espera
Controle da direção do ar	Vertical e horizontal (SWING)
Controle remoto	Sem fio, com pilhas AAA 1,5 V
Display	Tela LCD no controle remoto, indicadores na unidade interna
Filtro de ar	Lavável, limpeza recomendada a cada 2 semanas
Temporizador	Ligar/Desligar programável
Função especial	Comfort Air, Energy CTRL, Diagnóstico inteligente (conforme modelo)
Instalação	Montagem na parede, deve ser realizada por um profissional credenciado
Proteção	Disjuntor dedicado, aterramento obrigatório
Manutenção	Limpar o filtro regularmente, não pulverizar água no aparelho
Segurança	Instruções para evitar incêndio, choque elétrico, vazamento de refrigerante
Número de páginas do manual	310

Perguntas frequentes - MU2M15.UL4 - MU2M17.UL4 LG

Como instalar o ar condicionado LG MU2M15.UL4?

A instalação deve ser realizada por um técnico credenciado. Certifique-se de que a unidade externa está protegida do sol e que o tubo de drenagem está corretamente instalado. Use um disjuntor dedicado e respeite as instruções de segurança.

Como usar o controle remoto?

Insira duas pilhas AAA (1,5 V) respeitando as polaridades. Aponte o controle remoto para o receptor da unidade interna. Para ajustar a hora, pressione SET/CANCEL após selecionar os minutos.

O que fazer se o controle remoto não funcionar mais?

Você pode usar o botão ON/OFF na unidade interna (abra a tampa frontal). A temperatura é então fixada entre 22°C e 24°C. Substitua as pilhas se necessário.

Como limpar o filtro de ar?

Desligue o aparelho e remova o filtro. Lave-o com água morna, seque-o completamente antes de recolocá-lo. Não use produtos agressivos. Realize esta operação a cada 2 semanas.

Quais modos de funcionamento estão disponíveis?

Os modos incluem: resfriamento, aquecimento, desumidificação, ventilação, Modo Jet e modo de espera. Selecione o modo com a tecla MODE do controle remoto.

Como ajustar a direção do ar?

Use a tecla SWING no controle remoto para fazer oscilar as aletas vertical e horizontalmente. Você também pode fixá-las em uma posição.

Quais precauções de segurança são importantes?

Não obstruir as entradas/saídas de ar, não tocar nas partes metálicas internas após o uso, cortar a alimentação em caso de cheiro ou fumaça, e ventilar em caso de vazamento de gás.

Como economizar energia com este ar condicionado?

Feche portas e janelas, use persianas, ajuste uma temperatura moderada, limpe regularmente o filtro e use a função Energy CTRL se disponível.

O refrigerante R32 é perigoso?

O R32 é inflamável. Em caso de vazamento, ventile o ambiente, afaste as fontes de ignição e contacte um profissional. A manutenção requer um técnico certificado.

Onde posso baixar o manual completo?

Você pode baixar o manual em formato PDF no site notice-facile.com ou no site oficial da LG. O manual tem 310 páginas.

MANUAL DE UTILIZADOR MU2M15.UL4 - MU2M17.UL4 LG

Leia este manual do utiliser na integra antes de utiliser o aparecido e guarde-o num local acessível para consulta.

Este manual é uma versão simplificada do manual original. Obtenha o manual original em www/lg.com.

TIPO: MONTADO NA PAREDE

Tradução da instruição original

Este manual foi elaborado para um Conjunto de produits e pode incluar imagens ou conteudos que não correspondem ao Modelo comprado.

Este manual está sujeito a revisão por parte do fabricante.

INSTRUÇÉS DE SEGURANÇA 3

INSTRUÇOES DE SEGURANÇA IMPORTANTES 4

FUNCTIONAMENTO 9

Observações relativamente aoFUNcionamento 9

Peças e funções 9

Comando à distência sem fios 10

INSTRUÇÉS DE SEGURANÇA

As seguições diretrizes de segurarça destinam-se a fazer riscos ou danos imprevistos resultantes de utilizesção incorreta ou perigosa do equipamento. As diretrizes encontrar-se divididas em "AVISO" e "ADVERTÊNCIA", conforme descripto abaixo.

Este Trickbone épresentado para assinalar assuntos eutilizacoes que podem representar perigo. Leia cuidadosamente a seccao com este Trickbolo e siga as instruções de forma a Severity riscos.

AVISO

Isto indica que a não observança das instruções pode provocar ferimentos graves ou morte.

ADVERTÉNCIA

Isto indica que a não observança das instruções pode provocar ferimentos menores ou danos no produits.

Os símbolos seguem são aparecido em unidas de interiores e exteriorores. (para R32)

Este Trickbone indica que este aparecido utilizes um refrigerante inflamçavel. Se houver uma fuga do refrigerante e exposão a uma fonte de ignião externa, existe um risco de incência.

Este*simbolo indica que o Manual de instruções deve ser lido atentamente.

Este símbolo indica que um funcítoro de assistência deve lidar com este equipamento consultando o Manual de instalação.

Este=símbolo indica que está disponible informations,ais como o Manual de instruções ou Manual de instalação.

AVISO

Para reduzir o risco de explosão, incêndio, morte,CHOque eletrico, ferimentos ou queimaduras causadas pela água em pessoas aquando dautilização deste produits, siga as precauçõesbasicas, incluindo o que se segue:

Crianças em casa

Este equipamento não se destina a ser realizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentalais reduzidas ou sem experiencia e conheçimentos, exceto se accompanieshas ou instruidas relativamente à utilização do equipamento por uma pessoa responsavel pela sua segança. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento.

Para utilização na Europa:

Este equipamento pode ser utilizes por crianças comidades a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentalais reduzidas ou com falta de experiência e conheçimentos, desde que tenham sido advertidas e instruções relativamente à utilização do equipamento de uma forma segura e que comprehendam os riscos envolvidos. As crianças não devem brincar com o equipamento. A limpeza e a manutenção destinadas ao Utilizador não devem ser realizadas por crianças sem supervisão.

INSTALAÇÃO

• Não instale o ar condicionado numa superficie instável ou num lugar onde existo o perigo de queda da unidade.
• Contacte um centro de atendimento autorizado aquando da instalação ou da deslokação do ar condiçãoado.
• Instale o paine i a cobertura da caixa de controlo de forma segura.
• Não instale o ar condicionado num local onde sejam armazenados liquidos ou gases inflamáveis, como gasolina, gás propano, diluente, etc.
• Assegure-se de que o tubo e o cabo de alimentacao que ligam as unidades interior e exterior não está sob tensao excessiva, aquando da instalacao do ar condicionado.
• Utilize um disjuntor e fusivel padrão que estejam em conformidade com a classificacao do ar condicionado.
• Não insira ar ou gás noSYSTEMA,utilize apenas o refrigerante especialico.

• Utilize gás não inflamável (nitrogénio) para verficar a existência de fugas e para purgar o ar; a utilização de ar comprimido ou de um gás inflamável pode fazer um incânvio ou uma explosão.

• As lagoões de cabos no interior/exterior devem ser fixadas firmamente e o cabo deve ser devidamente encaminhado para que não exista qualquer fora puxá-lo dos terminais de lagoão. Lagoões incorretas ou soltas podem gerar calor ou causar incêndio.

• Instale una toma elétrica e um disjuntor dedicados antes de utiliser o ar condicionado.
• Não ligue o fio de terra a um tubo de gás, para-raíos ou a um fio de terra da rede Telefonica.
• Mantenha quaisquer aberturas de ventilação necessárias livres de obstruções.

Funcimiento

• Certifique-se de que utilizes as peças listedas no inventário de peças de service. Nunca tente modificar o equipamento.
• Certifique-se de que as crianças não batem nem tentam subir para cima da unidade exterior.
• Elimine as pilhas num local onde não exista perigo de incência.
• Utilize exclusivamente o refrigerante especialico na etiqueta do ar condicionado.
• Desligue a fonte de alimentação caso identifique qualquer ruído, odor ou fumo com origem no ar condição.
• Não deixesubstências inflamáveis, como gasolina, benzeno ou diluente, perto do ar condicionado.
• Contacte um centro de atendimento autorizzato no caso de o ar condicionado ficar submerso por águmas de cheias.
• Não utilize o ar condicionado por um perfeito de tempo prolongado num espaço de��enas dimensoes sem ventilacao adequada.
• Em caso de una fuga de gás (como Freon, gás propano, GPL, etc.), ventile o estado suficientemente antes de voltar a utiliser o ar condicionado.
• Para limpar o interior, contacte um centro de atendimento autorizzato ou o revendedor. A utilização de detergentes agressivos pode fazer corrosão ou danIFICAR a unidade.
• Assegure-se de que ventilà o espaço suficientemente quando o ar condicionado é utilizado em simultâneo com um disposítivo de aquecimento, como um aquecedor.
• Nãobloqueiea entradaouasaída do fluxo de ar.
• Não insira as mões ou outros objetivos na entrada ou saída de ar, quando o ar condição está em funcção.
• Certifique-se de que o cabo de alimentação não está sujo, solto ou danificado.
• Nunca toque, opere ou repare o ar condicionado com maos molhadas.

• Não coloque quando quer objects sobre o cabo de alimentação.

• Não coloque um aquecedor ou outros dispositivos de aquecimento perto do cabo de alimentação.

• Não modifique nem;aunte o comprimento do cabo de alimentacao. Cabos de alimentacao com arranhoes ou o descascamento do isolamento podem causar um incendio ouCHOque elétrico e, como tal, devem ser substituções.
• Em caso de falha de energia ou de trovoada, deslgue a fonte de alimentacao de imediato.
• Tenha cuidado e certifique-se de que o cabo de alimentação não pode ser puxado ou danificado durante o trabalho.
• Não toque no tubo de refrigerante ou no tubo de água ou em quaisquer partes internas quando a unidade estiver a functionar ou imeditamente antes terminar o seu functimento.

Manutenção

• Não borbife diretamente o produits com água para fins de limpeza.
• Antes de limpar ou de realizar a manutenção, deslgue a fonte de alimentação e aguarde às que o ventilador pare.

Segurarca的技术

• A instalação ou as reparações levadas a cabo por pessoas não autorizadas podem representar um perigo para si e para outros.
• Qualquer pessoa envolvida em trabalho num circuito de refrigerante deve ser titular de um certificado社会稳定 de uma entidade de avaliação reconhecida pela indústria, autorizando a sua competência para lidar de forma segura com refrigerantes de acordo com uma espécicação de avaliação reconhecida pela indústria. (para R32)
• A assistênciasoleve ser efetuada conforme recomendada pelo fabricante do equipamento. A manutenção e reparação que exijam o auxílio de outros funcionários qualificados devem ser efetuadas sob a supervisão da和个人a competente na Utilização de refrigerantes inflamáveis. (para R32)
• A informação conta的任务 manual destina-se à'utilisation por um专业技术 de reparações qualificado, familiarizing com os procedimentos de segurar e equipado com as ferramentas e os instrumentos de teste apropriados.
• Não ler o manual ou o incumprimento das instruções contidas nestemanual pode resultar na avaria do equipamento, danos na propriedade, ferimentos pessoas é/ou morte.
• O equipamento deve ser instalado em conformidade com os regulamentosnationais de instalacao eletrica.
• quando o cabo de alimentação tiver de ser substituído, os trabalho dos substituições devem ser levados a cabo por pessoal autorizzato, recorreço exclusivamente a peças de substituição genuinhas.
• Este equipamento deve ser devidamente ligado à terra para minimizar o risco de如何去é trico.

• Não corte nem remove o pino de ligação à terra da fichaétrica.

• Ligar o terminal de terra do adaptor ao parafuso da tampa da tomada de parede não estabelece a ligação à terra do equipamento, exceto quando o parafuso da tampa é em metal, não isolado e a tomada de parede está ligada à terra atraves da instalação eletrica da casa.

• Se tiver qualquer duvida quando à ligação de vida do ar condicionado à terra, Solicite a um eletricista qualificado a verificação da tomada de parede e do circuito.
• O refrigerante e o gás de expansão de isolamento realizados no equipamento exigem procedimentos de eliminação especialis. Consulta um técnico da assistência ou uma pessoa igualmente qualificada antes de proceedar à sua eliminação.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou Pelosi他们在respetivostechnicos da assistência ou uma和个人amente qualificada para fazer situações de risco.
• O aparecido deve ser armazenado numa area bem ventilada onde o tamanho da divisão corresponde à area da divisão, conforme especificado para'utilização. (para R32)
• O aparecido deve ser armazenado numa divisão sem utilizes continuamente chamas (por exemplo, um aparecido a gás em funciona) e fontes de igniação (por exemplo, um aquecedorétrico em funciona).
• O aparecido deve ser armazenado de modo aEARitar a occurência de danos mecânicos.

ADVERTÉNCIA

Para reduzir o risco de ferimentos menos a pessoas, avarias ou danos no produto ou na propriedade aquando da Utilização deste produto, siga as precações tíbasicas, incluindo o segunte:

INSTALAÇÃO

• Não instale o ar condicionado numa area onde este fique exposto a ventos marítimos (névoa salina).
• Instale o tubo de drenagem devidamente para possibiliar a drenagem da condensacao de agua sem problemas.
• Tenha cuidado ao desempacotar ou ao instalar o ar condicionado.
• Não toque em refrigerante que fazou durante a instalação ou reparação.
• Transporte o ar condicionado com a ajuda de das ou mais pessoas ou recorra a uma empilhadora de garfo.
• Instale a unidade exterior para que esta fique protegida da luz solar direta. Não colque a unidade interior num local ond e esta fique diretamente exposta à luz solar que entre pelas janelas.
• Utilize os métodos devidos para a eliminação segura dos materiais de embalamento, como parafusos, pregos ou pilhas, às o instalação ou reparação.
• Instale o ar condicionado num local onde o ruido da unidade exterior ou os gases de escape não causeim incómodos aos vizinhos. O incumprimento esta medida pode resultar em conflitos com os vizinhos.

Funcionamento

• Se o commando à distência não for realizado por um período de tempo alargado, remove as pilhas.
• Assegure-se de que o FILTER está instalado antes de colocar o ar condicionado em funciona.
• Verifique se existem fugas de refrigerante après a instalacao ou reparacao do ar condicionado.
• Não coloque qualquer objecto sobre o ar condicionado.
• Nunca misture temas de pilhas differentes ou pilhas antigas e novas no comando à distência.
• Não deixe o ar condicionado a functionar por um longo perfeito de tempo se oível de humidade for muito elevado ou se tiver sido deixada uma porta ou janela aberta.
• Pare de utiliser o commando à distância se se vérifier una fuga de liquido nas pilhas. Caso a sua roupa ou pele fique exposta à fuga de liquido das pilhas, lave a area afetada com agua limpa.
• Não exponha pessoas, animais ou plantas ao ar frio ou quente proveniente do ar condicionado por periodos de tempo prolongados.
• Se o liquido das pilhas for ingerido, lave o interior da Boca minuciosamente e consulte ummedicalo.
• Não beba a água drenada do ar condicionado.
• Não utilize o produto para fins especials, como a preservação de alimentos, obras de arte, etc. Trata-se de um ar condicaoado concebido para o consumidor e não umsystema de refrigeracao preco. Existe o risco de danos ou de perdas de materiais.
• Não recarregue nem desmonte as pilhas.

Manutenção

• Nunca toque nas peças metálicas do ar condicionado quando estiver a remover o FILTER de ar.
• Utilize um banco estável ou um escadote quando levar a cabo trabalhos em alta para a limpeza, manutenção ou reparação do ar condição.
• Nunca utilize solventes ou agentes de limpeza agressivos quando limpar o ar condicionado nem o borrife com agua. Utilize um pano suave.

Observações relativamente ao funcionaamento

Suggestão para poupar energia

• Não arrefeca excessively espacções interiores. Tal pode constituir um perigo para a sua Saúde e fazer oconsumo energetico.
• Utilize estores ou cortinas para impedir a entrada de luz solar quando oar condicionado estiver emfunacionto.
• Mantenha as portas ou janelas Completely fechadas quando o ar condicionado estiver em precisao.
• Ajuste a direção do fluxo de ar vertical ou horizontalmente para circular o ar interior.
• Aumente a velocidade do ventilador para arrifecer ou aquecer o ar inferior rapidamente, dentro de um curto espoço de tempo.
• Abra as janelas regularamente para ventilar, visto que a优质的 do ar interior pode deteriorar-se o ar condicionado estiver em funcaoamento por periodos de tempo prolongados.
• Limpe o filtro de ar uma vez a cada 2 semanas. A poeira e as impurezas acumuladas no filtro de ar pode bloquear o fluxo de ar ou enfraquecer as funções de arrefecimento/desumidificação.

Peças e funções

Unidade interior

Unidade exterior

1 Filtro de ar
② Entrada de ar
3 Cobertura frontal
4 Botão Ligar/Desligar
Defletor de ar (persiana vertical)
6 Defletor de ar (persiana horizontal)
7 Saia de ar

1 Aberturas da entrada de ar
2 Aberturas da saida de ar

OBSERVACAO

• O número e a localização das lâmpadas de functimento podem variar de acordo com o modelos de ar condicionado.
• Esta funcao pode ser alterada de acordo com o tipo de modelo.

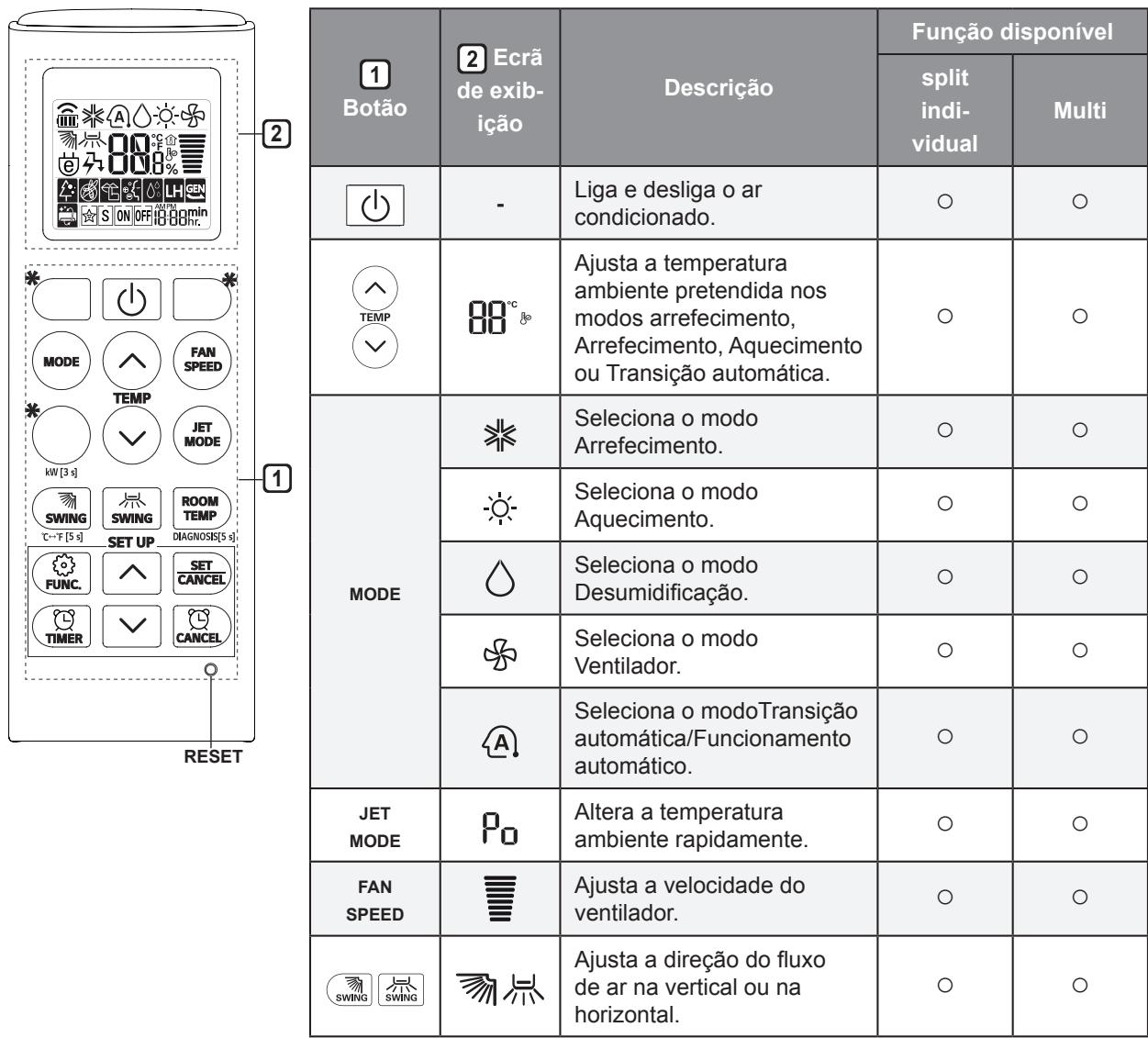

Comando à distência sem fios

Inserir as pilhas

Se o ecra de exibicao do commando a distancia可以使ar a enfequecer, substitua as pilhas. Insira pilhas AAA (1,5 V) antes de utilizes o commando a distancia.

1 Remova a tampa das pilhas.

2 Insira as pilhas novas e assegure-se de que os terminais + e - das pilhas está corretramente posicionados.

Instalar o suporte do commando à distência

Para proteger o commando à distência, instale o suporte onde não haja uma exposicao direta à luz solar.

1 Escolha um local seguro e de acesso fácil.
2 Fixo ou suporte firmamente ao aperture 2 parafusos de fixacao com uma chave de fendas.

Método de funciona

Aponte o commando à distência na direção do recetor de sinal/DDado no lado direito do ar condicionado para o ligar.

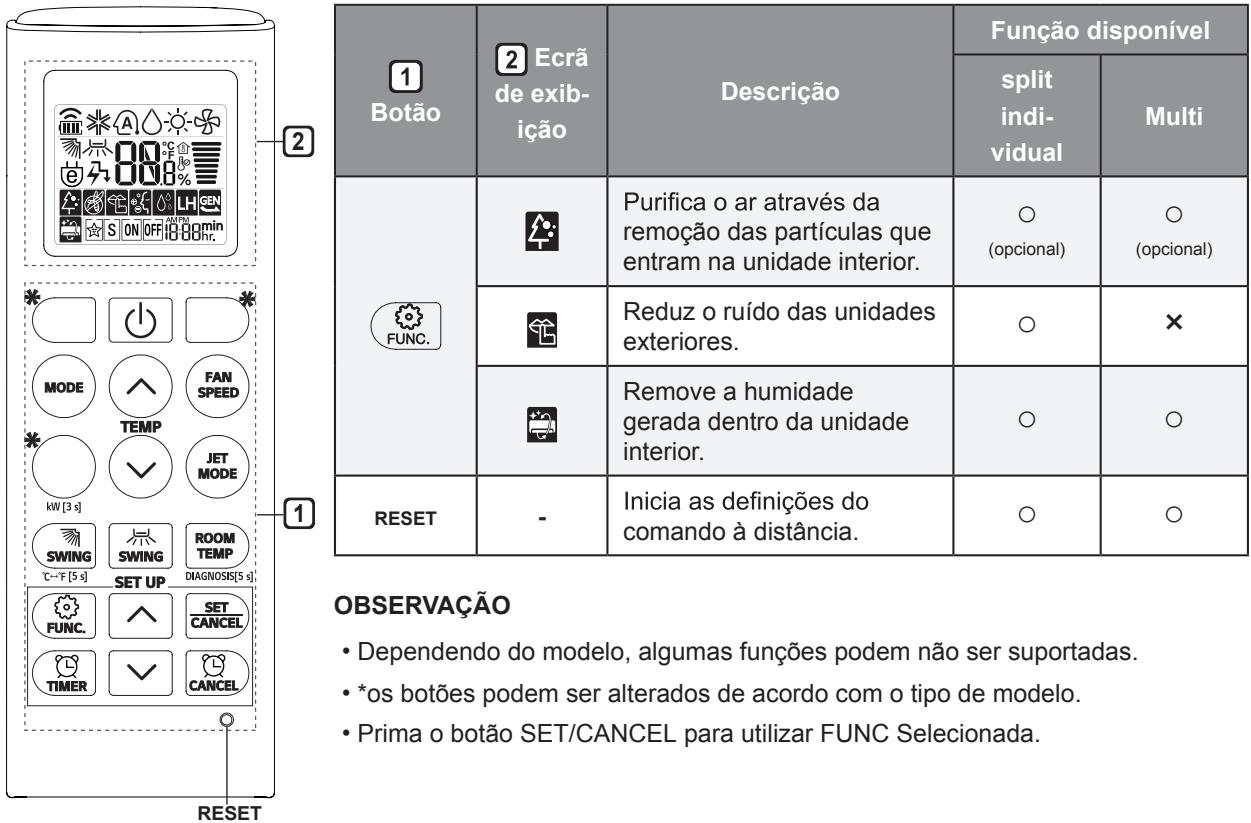

OBSERVACAO

• O commando à distança pode ligar outros dispositivos eletrónicos se for apontado na respetiva direção. Certifique-se de que aponta o commando à distança na direção do recetor de sinal do ar condicionado.
• Para um functiomento adequado, utilize um pano suave para limpar o transmissor e recetor de sinal.
• No caso de funções não disponibilizadas no produits, este não emitirá qualquer sinal sonoro ao premir o botão correspondente no commando à distância, exceto para as funções Direção do fluxo de ar(SWING), Mostrar energia(owTS) e Purificação do ar.

Definir a hora atual

1 Insira as pilhas.

• O icone abaixo pisca na parte inferior do ecran de exibicao.

2 Prima o botão ou para selecionar os关键时刻.
3 Prima o botão SET/CANCEL para conclusir.

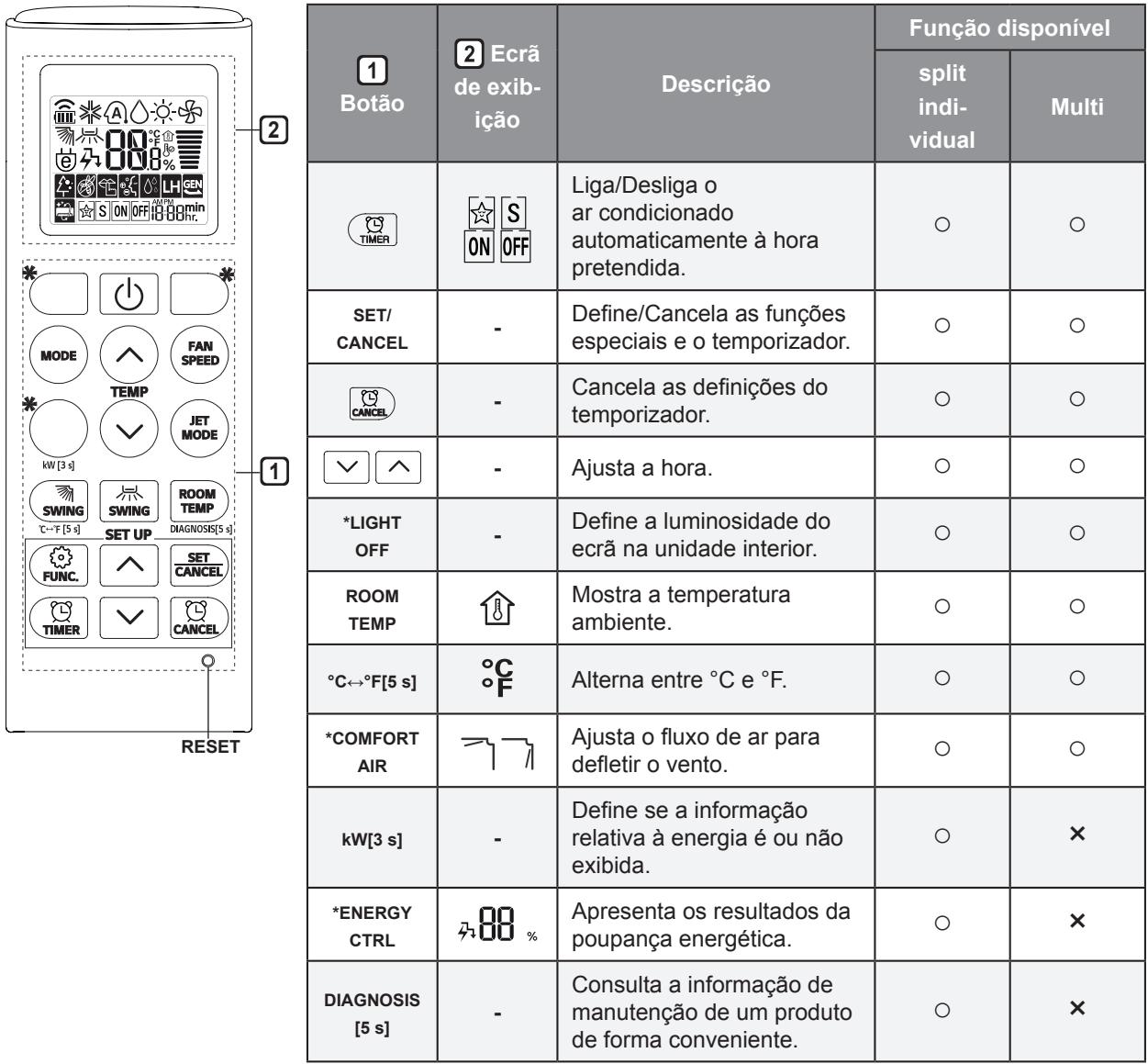

OBSERVACAO

• A opção Temporizador para ligar/desligar passa a estar disponible antes a definicao da hora atual.

Utilizar a funcao Conversao ^ C / ^ (optional)

Estafuncaoalternateentreasunidadesde ^ C e ^ F

• Prima e mantenha premido o botão Swings) durante circa de 5 segundos.

Funcimiento do ar condicionado sem o commando à distência

Quando não é possível recorrir ao commando à distência, pode usar o botão ON/OFF da unidade inferior para colocar o ar condicionado em等功能amento.

1 Abra a cobertura frontal ( Tipo 1) ou persiana horizontal ( Tipo 2).
2 Prima o botão ON/OFF.

Tipo1

Tipo 2

OBSERVACAO

• Se a persiana horizontalAbrirrapidamente, o motor de passo pode estar danificado.
• O ventilador está definido para uma velocidade alta.
• Esta funcao pode ser alterada de acordo com o tipo de modelos.
• A temperatura não pode ser alterada quando utilizes este botão Ligar/Desligar de emergência.
• Para os modelos de arrefecimento e aquecimento, a temperatura está definida entre 22^ C e 24^ C .

Utilizar o commando à distência sem fios

Com o commando à distança é possivel utiliser o ar condicionado de uma forma mais conveniente.

OBSERVACAO

• *os botões podem ser alterados de acordo com o tipo de modelos.
• Ao está ligado à unidade Exterior Multi, o Visor de Energia, o Controlo de Energia e a função de Diagnóstico Silencioso e Inteligente pode não ser suportada.

HANDLEIDING

AIR

CONDITIONER

Belaidis nuotolinio valdymo putas. 10

NURODYMAI DÉL SAUGOS

Belaidis nuotolinio valdymopultas

Baterijujdéjimas
