MD37330 - Lavastoviglie MEDION - Manuale utente e istruzioni gratuiti

MANUALE UTENTE MD37330 MEDION

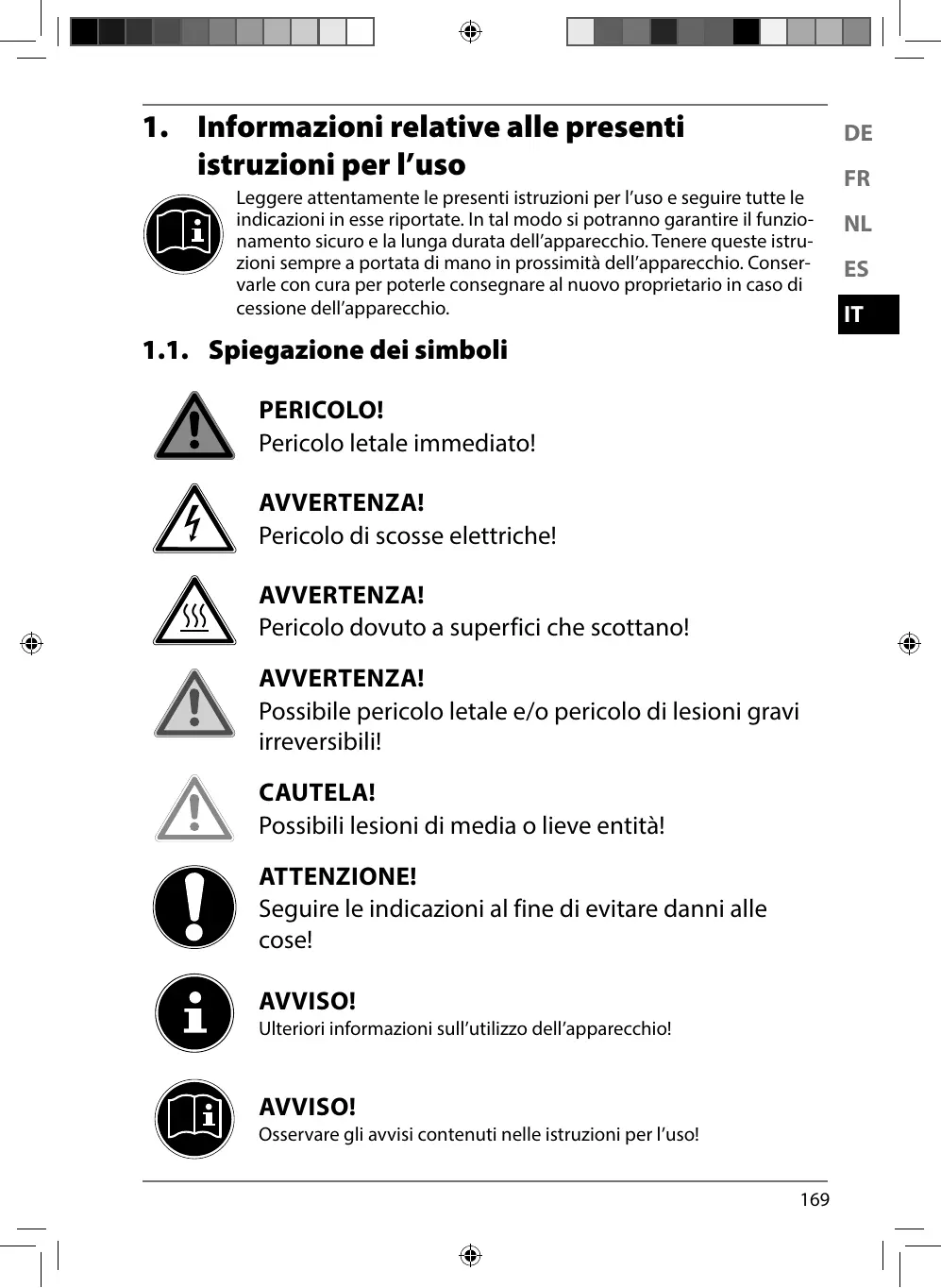

1. Informazioni relative alle presenti

istruzioni per l’uso

Leggere attentamente le presenti istruzioni per l’uso e seguire tutte le indicazioni in esse riportate. In tal modo si potranno garantire il funzionamento sicuro e la lunga durata dell’apparecchio. Tenere queste istruzioni sempre a portata di mano in prossimità dell’apparecchio. Conservarle con cura per poterle consegnare al nuovo proprietario in caso di cessione dell’apparecchio. 1.1. Spiegazione dei simboli PERICOLO! Pericolo letale immediato! AVVERTENZA! Pericolo di scosse elettriche! AVVERTENZA! Pericolo dovuto a superfici che scottano! AVVERTENZA! Possibile pericolo letale e/o pericolo di lesioni gravi irreversibili! CAUTELA! Possibili lesioni di media o lieve entità! ATTENZIONE! Seguire le indicazioni al fine di evitare danni alle cose! AVVISO! Ulteriori informazioni sull’utilizzo dell’apparecchio! AVVISO! Osservare gli avvisi contenuti nelle istruzioni per l’uso!

Punto elenco / Segnala un’informazione relativa a un evento che si può verificare durante l’utilizzo

Istruzioni da seguire Dichiarazione di conformità (vedere capitolo “Informazioni sulla conformità”): i prodotti contrassegnati con questo simbolo soddisfano i requisiti delle direttive CE. Classe di protezione I Gli elettrodomestici della classe di protezione I possiedono almeno un isolamento di base permanente e hanno un connettore con contatto di terra o un cavo fisso con conduttore di terra. Gli elettrodomestici della classe di protezione I possono avere componenti con isolamento doppio o rinforzato oppure componenti azionati con bassissima tensione di sicurezza.

2. Utilizzo conforme

L’apparecchio può essere utilizzato solo per il lavaggio di stoviglie e posate. Utilizzare solo stoviglie e posate idonee al lavaggio in lavastoviglie. Quando si acquistano le stoviglie, assicurarsi che presentino l’indicazione di idoneità al lavaggio in lavastoviglie. L’apparecchio è destinato all’utilizzo domestico o similare, ad esempio − in cucine per i collaboratori di negozi, uffici e altri ambienti professionali; − in tenute agricole; − per i clienti di hotel, motel e altre strutture ricettive; − in bed & breakfast. L’apparecchio non è destinato all’uso professionale o industriale. L’utilizzo non conforme comporta il decadimento della garanzia: Non modificare l’apparecchio senza la nostra approvazione e non utilizzare alcun altro dispositivo non approvato o non fornito da noi. Utilizzare esclusivamente pezzi di ricambio e accessori forniti o approvati da noi.

Attenersi a tutte le indicazioni fornite nelle presenti istruzioni per l’uso, in particolare alle indicazioni di sicurezza. Qualsiasi altro utilizzo è considerato non conforme e può provocare danni alle persone o alle cose. Non esporre l’apparecchio a condizioni estreme. Occorre evitare: − elevata umidità dell’aria o umidità in generale, − temperature estremamente alte o basse, − raggi diretti del sole, − fiamme libere.

3. Indicazioni di sicurezza

Il presente apparecchio può essere utilizzato a partire da un’età di 8 anni e anche da persone con capacità fisiche, sensoriali o intellettive ridotte o con carenza di esperienza e/o di conoscenze, a condizione che siano sorvegliate o istruite circa l’utilizzo sicuro dell’apparecchio e che abbiano compreso i pericoli che ne derivano. Tenere i bambini di età inferiore a otto anni lontano dall’apparecchio a meno che non vengano costantemente sorvegliati. I bambini non possono pulire la lavastoviglie o eseguire interventi di manutenzione su di essa senza essere sorvegliati. Sorvegliare i bambini che si trovano in prossimità della lavastoviglie. Non lasciare che i bambini giochino con la lavastoviglie. I bambini corrono il rischio di rimanere chiusi nella lavastoviglie. AVVERTENZA! Pericolo di lesioni! Pericolo di lesioni: i detersivi per lavastoviglie sono altamente alcalini e ingerirli è molto pericoloso. Evitare il contatto con gli occhi e la pelle. Mantenere il detersivo e il brillantante sempre fuori dalla portata dei bambini.

Tenere i bambini lontano dallo sportello aperto della lavastoviglie in quanto al suo interno potrebbe essere presente del detersivo. CAUTELA! Pericolo di lesioni! Pericolo di ustioni: l’apparecchio utilizza acqua ad alta temperatura. A causa delle temperature elevate e del vapore acqueo prodotto, i bambini possono utilizzare l’apparecchio solo sotto la sorveglianza di adulti. 3.1. Trasporto CAUTELA! Pericolo di lesioni! Apparecchio di peso elevato. Pericolo di lesioni durante il sollevamento. L’apparecchio deve essere trasportato da almeno due persone. 3.2. Posizionamento e collegamento elettrico Al termine della produzione è stato eseguito un ciclo di test dell’apparecchio con acqua. È quindi normale che vi sia un po’ d’acqua nell’apparecchio. Non collocare l’apparecchio in ambienti a rischio di congelamento in quanto la rottura di tubature può causare gravi danni. L’apparecchio deve essere posizionato su una superficie piana e stabile che possa sostenere il peso dell’apparecchio e delle stoviglie in esso contenute. Posizionare l’apparecchio esclusivamente in un ambiente protetto e asciutto. Non appoggiare oggetti pesanti sullo sportello quando è aperto. L’apparecchio potrebbe danneggiarsi.

PERICOLO! Pericolo di scossa elettrica! Pericolo di scossa elettrica per la presenza di parti sotto tensione. Collegare l’apparecchio esclusivamente a una presa installata, messa a terra e protetta a regola d’arte, posta in prossimità del luogo di utilizzo. La tensione di rete locale deve corrispondere a quella indicata nei dati tecnici dell’apparecchio. Dopo il posizionamento dell’apparecchio la presa elettrica deve essere liberamente accessibile. L’apparecchio si accende e si spegne tramite l’interruttore . È completamente fuori tensione solo quando la spina è scollegata dalla presa elettrica. Non utilizzare prolunghe. Pericolo di incendio dovuto a surriscaldamento. Assicurarsi che il cavo elettrico non sia danneggiato e che non passi sotto l’apparecchio o su spigoli vivi. In caso di danni al cavo di alimentazione, la sua sostituzione dovrà essere eseguita dal produttore, dal suo Servizio clienti o da personale tecnico qualificato in modo da escludere possibili pericoli. 3.3. Afflusso dell’acqua ATTENZIONE! Danni all’apparecchio! In caso di collegamento improprio si rischiano danni all’apparecchio. La pressione dell’acqua (pressione idraulica nell’allacciamento dell’acqua) deve essere compresa tra 0,04 e 1 MPa (0,4-10 bar). Collegare l’apparecchio a una conduttura dell’acqua potabile con temperatura non superiore a 60 °C. Se l’apparecchio va a sostituire un apparecchio precedente, non utilizzare assolutamente i vecchi tubi flessibili per il collegamento. Collegare l’apparecchio utilizzando i tubi flessibili forniti in dotazione oppure tubi nuovi.

Collegare la lavastoviglie solo a una rete di tubazioni completamente sfiatate. Non accorciare o danneggiare il tubo di afflusso dell’acqua. Pericolo di cortocircuito a causa dei componenti sotto tensione. 3.4. Indicazioni importanti

CAUTELA! Pericolo di lesioni! Pericolo di ustioni: durante il funzionamento, le superfici dell’apparecchio accessibili all’utilizzatore possono scaldarsi notevolmente. Lasciare raffreddare l’apparecchio prima di svuotarlo. Utilizzare esclusivamente gli accessori forniti in dotazione oppure quelli descritti come idonei nelle presenti istruzioni per l’uso. Utilizzare esclusivamente stoviglie idonee al lavaggio in lavastoviglie. Quando si acquistano le stoviglie, assicurarsi che presentino l’indicazione di idoneità al lavaggio in lavastoviglie. Al termine di un ciclo di lavaggio richiudere lo sportello dell’apparecchio in quanto potrebbe rappresentare un pericolo d’inciampo. In caso di pressione elevata dell’acqua può essere necessario montare una valvola riduttrice di pressione.

4. Contenuto della confezione

PERICOLO! Pericolo di soffocamento! Pericolo di soffocamento in seguito all’ingestione o all’inalazione di pellicole o componenti di piccole dimensioni. Tenere gli imballaggi fuori dalla portata dei bambini. Non lasciare che i bambini giochino con gli imballaggi. Verificare l’integrità della confezione e segnalare l’eventuale incompletezza della fornitura entro 14 giorni dall’acquisto. La confezione include:

• Istruzioni per l’uso e documenti di garanzia

Indicazione del programma

Tasto per la selezione del programma

Tasto programma extra asciugatura

LED di funzionamento

Tasto per l’impostazione del ritardo di avvio

Sistema di sicurezza per bambini (premere contemporaneamente i tasti 7 e 9 )

Tasto per la selezione dell’irroratore 10 Interruttore On/Off

Irroratore superiore

Cestello per stoviglie 13 Conduttura interna di afflusso dell’acqua 14 Filtro 15 Cestello per stoviglie 16 Meccanismo di chiusura dello sportello

Scomparto per brillantante 18 Scomparto per detersivo 19 Contenitore del sale rigenerante 20 Irroratore inferiore

Irroratore centrale 22 Cassetto per posate

23 Tubo di scarico 24 Allacciamento dell’acqua con acquastop 25 Cavo di alimentazione 5.4. Scomparto per detersivo/brillantante

26 Indicatore brillantante 28 Scomparto per detersivo (detersivo aggiuntivo) 27 Scomparto per brillantante/dosatore Scomparto per detersivo 30 Chiusura del coperchio

AVVERTENZA! Pericolo di scossa elettrica e di danni alle cose! Pericolo di scossa elettrica e di danni alle cose a causa di un collegamento improprio dell’apparecchio. Gli allacciamenti alla rete elettrica e idrica possono essere eseguiti esclusivamente da personale esperto. Nei paragrafi seguenti sono descritte le operazioni necessarie per installare la lavastoviglie. 6.1. Posizionamento e livellamento L’apparecchio deve essere posizionato su una superficie piana e stabile in prossimità di uno scarico e di un allacciamento dell’acqua. Durante il posizionamento assicurarsi di avere spazio a sufficienza (vedere la figura) e preparare il luogo di montaggio in modo che i collegamenti alla rete elettrica e idrica possano essere eseguiti a regola d’arte. Collegare l’apparecchio a una presa elettrica installata a regola d’arte solo dopo avere eseguito correttamente l’allacciamento dell’acqua di afflusso e di scarico (vedere il capitolo seguente). La presa elettrica deve disporre di fusibile da almeno 10 ampere. La spina deve essere facilmente accessibile anche dopo il montaggio dell’apparecchio. 6.2. Allacciamento dell’acqua ATTENZIONE! Danni all’apparecchio! In caso di collegamento improprio si rischiano danni all’apparecchio. Non accorciare o danneggiare il tubo di afflusso dell’acqua. Pericolo di cortocircuito a causa dei componenti sotto tensione. Il tubo flessibile deve essere collegato accuratamente e non piegato.

Collegare il tubo di afflusso dell’acqua a un rubinetto dell’acqua fredda con filettatura da 3/4”. Il tubo di afflusso dell’acqua può essere collegato anche a un rubinetto dell’acqua calda, purché la temperatura dell’acqua non superi i 60 °C. In tal caso la durata del lavaggio risulterà inferiore di circa 15 minuti. Avvitare saldamente il raccordo a mano. Il tubo dell’acqua è progettato per una pressione di circa 10 bar. Dopo l’utilizzo dell’apparecchio si consiglia di chiudere il rubinetto di afflusso dell’acqua, soprattutto se l’impianto domestico non dispone di un riduttore di pressione. ATTENZIONE! Danni alle cose! Pericolo di danni alle cose dovuti a una fuoriuscita accidentale di acqua. Dopo l’utilizzo dell’apparecchio richiudere il rubinetto di afflusso dell’acqua per evitare fuoriuscite accidentali di acqua nel caso in cui un tubo risulti danneggiato. 6.3. Collegare lo scarico dell’acqua

φ 40mm È possibile collegare il tubo di scarico in diversi modi:

• collegare il tubo flessibile alla tubazione di scarico A con un raccordo specifico oppure
• introdurre il tubo flessibile in una tubazione di scarico B .

ATTENZIONE! Danni alle cose! Pericolo di danni alle cose dovuti a una fuoriuscita accidentale di acqua. In ogni caso il tubo flessibile di scarico deve essere introdotto all’interno di una tubazione di scarico al massimo per 100 cm per evitare di pregiudicare la potenza della pompa. L’acqua deve sempre poter defluire liberamente: prestare attenzione a non piegare o torcere il tubo flessibile di scarico. L’estremità del tubo flessibile non deve trovarsi immersa nell’acqua prelevata dalla pompa. Non utilizzare tubi flessibili più lunghi di quattro metri.

7. Preparare l’apparecchio

7.1. Versare il sale nell’apparecchio Il sale per lavastoviglie (sale rigenerante) viene usato per addolcire l’acqua a partire da una durezza media di 1-2. Utilizzare solo sale per lavastoviglie. ATTENZIONE! Danni alle cose! L’uso di sale non idoneo può danneggiare l’apparecchio. Utilizzare sempre sale per lavastoviglie/sale rigenerante idoneo. Il normale sale da cucina non è adatto e può danneggiare l’apparecchio.

Rimuovere il cestello per stoviglie (15) e svitare il coperchio del contenitore del sale rigenerante. Prima di iniziare a utilizzare l’apparecchio versare 1 litro d’acqua nel contenitore del sale rigenerante (19) utilizzando l’apposito imbuto. Quindi aggiungere 1,5 kg di sale per lavastoviglie. È normale che un po’ d’acqua fuoriesca dal contenitore del sale rigenerante. Una volta riempito il contenitore, richiudere il coperchio ruotandolo in senso orario. Per evitare danni all’apparecchio, subito dopo il riempimento del contenitore del sale occorre avviare un programma di lavaggio (vedere “8. Avviare un programma di lavaggio” a pagina 193). AVVISO! A seconda della velocità di scioglimento del sale nell’acqua è possibile che l’indicatore Aggiungere sale resti acceso anche dopo l’aggiunta di sale. Il contenitore del sale rigenerante deve essere riempito solo quando si accende l’apposito indicatore. Se sono presenti residui di sale nell’apparecchio, avviare un programma veloce per sciacquarli. 7.2. Impostare il consumo di sale Impostare il consumo di sale in base alla durezza dell’acqua locale. Le impostazioni per le diverse durezze dell’acqua sono riportate nella tabella seguente. AVVISO! Eventualmente informarsi sulla durezza dell’acqua presso l’azienda di approvvigionamento idrico.

Grado di durezza dell’acqua (durezza in gradi tedeschi) mmol/l Consumo di sale Premere –/+ Indicazione sul display (millimoli per litro)

(impostazione di fabbrica) Durezza dell’acqua: H4 23-34 4,1-6,1

Premere il tasto (10) per accendere l’apparecchio. Per eseguire le impostazioni premere il tasto (4) entro il primo minuto dopo l’accensione dell’apparecchio e mantenerlo premuto per 5 secondi. Premere più volte il tasto per impostare il consumo di sale come indicato nella tabella precedente. Premere il tasto per confermare la selezione. AVVISO! Se non viene premuto alcun tasto entro 5 secondi, l’indicazione riportata sul display scompare automaticamente. 7.3. Riempire il contenitore del brillantante Il brillantante evita il deposito di gocce e residui d’acqua sulle stoviglie nell’ultima parte del programma di lavaggio. Inoltre, il brillantante fa sì che le stoviglie si asciughino meglio e più in fretta. Nell’apparecchio è possibile utilizzare brillantante liquido. Il contenitore (24) si trova accanto a quello del detersivo, sul lato interno dello sportello. La capacità del contenitore del brillantante è di ca. 110 ml.

ATTENZIONE! Danni alle cose! L’uso di brillantante non idoneo può danneggiare l’apparecchio. Aggiungere solo brillantante puro per lavastoviglie. I brillantanti con additivi di lavaggio o additivi di altro tipo non sono idonei. Aprire lo sportello dell’apparecchio. Ruotare il coperchio del contenitore del brillantante (24) in senso antiorario verso la freccia di sinistra e rimuoverlo. Riempire il contenitore del brillantante fino al segno “MAX”. Assicurarsi che il contenitore non trabocchi. Rimontare il coperchio con la punta della freccia sulla freccia di sinistra e ruotarlo in senso orario verso la freccia di destra.

7.3.1. Aggiungere brillantante

Il brillantante deve essere aggiunto quando l’indicatore del brillantante si accende. In tal caso aggiungere il brillantante come descritto in precedenza. L’indicatore di riempimento posto a sinistra, accanto all’apertura del contenitore del brillantante, permette di controllare di tanto in tanto il livello del brillantante. L’indicazione varia in base al livello di riempimento del contenitore: pieno 1/2 1/4 – aggiungere brillantante vuoto AVVISO! Dopo il riempimento rimuovere il brillantante in eccesso con un panno umido e chiudere il coperchio.

7.3.2. Impostare il dosaggio del brillantante

Il dosatore (31) si trova all’interno del contenitore del brillantante. A tale scopo togliere il coperchio. Il regolatore ha 6 livelli di dosaggio. Iniziare con il livello 4 e controllare se le stoviglie lavate presentano macchie d’acqua o non si asciugano bene. In tal caso aumentare il dosaggio impostando il regolatore su un livello più elevato, per es. con una moneta. Se le stoviglie appaiono opache o i bicchieri risultano “appannati”, ridurre la quantità di brillantante. Impostare il regolatore su un livello inferiore.

7.4. Informazioni sui detersivi per lavastoviglie AVVERTENZA! Pericolo di lesioni! I detersivi sono prodotti chimici e contengono sostanze aggressive e corrosive. Tenere i detersivi fuori dalla portata dei bambini!

7.4.1. Tipi di detersivi

Il detersivo per lavastoviglie scioglie e rimuove la sporcizia da stoviglie e posate. Utilizzare solo detersivi per lavastoviglie. Esistono tre tipi di detersivi per lavastoviglie:

• detersivi con fosfati e cloro
• detersivi con fosfati e senza cloro
• detersivi senza fosfati e senza cloro Normalmente i detersivi per lavastoviglie in polvere non contengono fosfati. Poiché i fosfati addolciscono l’acqua, senza di essi non si ottiene l’effetto di addolcimento. Aggiungere quindi in ogni caso sale per lavastoviglie (vedere la pagina 181). Nel caso si utilizzi un detersivo senza fosfati, aumentare la dose di detersivo per evitare macchie d’acqua su stoviglie e bicchieri. I detersivi contenenti cloro sbiancano leggermente le stoviglie. Le macchie colorate e gli aloni vengono rimossi più difficilmente senza cloro. In tal caso scegliere un programma di lavaggio a temperatura superiore.

7.4.2. Detersivi concentrati

In base alla composizione chimica si distinguono due diversi tipi di detersivi concentrati:

• detersivi convenzionali alcalini con componenti corrosivi
• detersivi a basso tenore alcalino e con enzimi naturali

Un programma di lavaggio “normale” abbinato a un detersivo concentrato riduce l’inquinamento delle acque ed è migliore per le stoviglie. Questi programmi di lavaggio sono studiati per sciogliere la sporcizia in modo ottimale e, con un detersivo concentrato, possono raggiungere lo stesso risultato di un programma “intensivo”.

7.4.3. Detersivi in pastiglie

I diversi componenti dei detersivi in pastiglie (ad es. per le pastiglie 3 in 1: detersivo, brillantante, sale) si sciolgono uno dopo l’altro. Poiché contengono più componenti, non è necessario utilizzare brillantante e/o sale a parte. Alcune pastiglie non si sciolgono completamente durante i cicli di lavaggio brevi. Assicurarsi che le pastiglie siano idonee al programma di lavaggio scelto e osservare le indicazioni del produttore. 7.5. Aggiungere il detersivo Il detersivo per lavastoviglie deve essere aggiunto prima di ogni ciclo di lavaggio. Aggiungere sempre solo la quantità di detersivo indicata nella tabella riportata più avanti. In genere questo apparecchio necessita di meno detersivo rispetto a una lavastoviglie tradizionale. Solitamente è sufficiente un cucchiaio di detersivo per lavare un carico completo di stoviglie. Tuttavia, nel caso in cui il grado di sporcizia sia elevato, è possibile che ne occorra un quantitativo maggiore. Aggiungere il detersivo sempre appena prima di avviare il ciclo di lavaggio in modo che la polvere non si inumidisca e possa quindi sciogliersi correttamente. Aprire lo sportello dell’apparecchio. Se il coperchio del contenitore del detersivo è chiuso, premere il pulsante di sblocco. Il coperchio si apre. Aggiungere il detersivo in polvere o in pastiglie nel vano di dosaggio. In caso di prelavaggio: se si utilizza detersivo in polvere, versarne ca. 5 grammi in più nel vano di dosaggio per il prelavaggio. Chiudere il coperchio del vano. Il coperchio deve scattare in sede in modo da non potersi riaprire.

7.6. Inserimento di stoviglie e posate

7.6.1. Informazioni generali

Utilizzare solo stoviglie e posate idonee al lavaggio in lavastoviglie. Quando si acquistano le stoviglie, assicurarsi che presentino l’indicazione di idoneità al lavaggio in lavastoviglie. Utilizzare detersivi a bassa aggressività, adatti anche a stoviglie delicate. Rimuovere i residui consistenti di cibo dalle stoviglie e mettere in ammollo quelle con residui essiccati. Non è tuttavia necessario sciacquare le stoviglie sotto acqua corrente prima del ciclo di lavaggio. Per evitare danni a bicchieri o posate, non estrarli dalla lavastoviglie subito dopo il termine del programma di lavaggio. Lasciare prima raffreddare le stoviglie. Inserire gli oggetti cavi come tazze, bicchieri, padelle ecc. con l’apertura verso il basso, in modo che non vi si accumuli acqua. Non inserire le stoviglie l’una nell’altra e non coprire parti di stoviglie. Collocare le stoviglie più voluminose nel cestello per stoviglie. Per ottenere buoni risultati di lavaggio, non sovraccaricare la lavastoviglie. CAUTELA! Pericolo di lesioni! Pericolo di lesioni a causa di oggetti appuntiti. Disporre in orizzontale i coltelli e gli altri oggetti con punte affilate, in modo da evitare lesioni.

7.6.2. Stoviglie non idonee o non sempre idonee

Stoviglie non idonee

• Stoviglie con elementi di legno, corno, madreperla
• Parti in plastica non resistente al calore
• Stoviglie composte da più parti collegate tra loro
• Bicchieri di cristallo
• Parti in acciaio non inossidabile Stoviglie non sempre idonee
• Alcuni tipi di vetro possono diventare opachi dopo numerosi cicli di lavaggio.
• Le parti in alluminio e argento possono diventare opache.
• Gli stampi smaltati a vetro possono sbiadire dopo numerosi cicli di lavaggio.

7.6.3. Esempio di caricamento delle stoviglie

Caricare i cestelli per le stoviglie (12/15) come raffigurato negli esempi. Per un lavaggio ottimale, le stoviglie devono essere collocate nelle posizioni previste.

Superiore Tazze Piattini Bicchieri Ciotole piccole Ciotole medie Ciotole grandi Piatti da dessert Piatti grandi Piatti fondi 10) Piatto da portata Per avere più spazio per le tazze o per stabilizzare i calici è possibile ribaltare verso il basso il supporto per le tazze. Ribaltare verso il basso il supporto per le tazze e appoggiarvi i bicchieri.

7.6.4. Esempio di caricamento delle pentole

Se non sono necessari i sostegni per i piatti (7-9) è possibile ribaltarli verso il basso in modo da fare spazio, ad es., per le pentole:

7.6.5. Esempio di caricamento del cassetto per posate

Le posate dovrebbero essere disposte preferibilmente nell’apposito cassetto (22). I coltelli lunghi e affilati devono essere posizionati in orizzontale per evitare ferite. Cucchiai da minestra Forchette

Cucchiaini da dessert

Cucchiai da portata Forchette da portata

Il cassetto per posate può essere regolato in diversi modi: Sollevare il lato sinistro del cassetto. Entrambi i lati si inclinano leggermente verso l’interno. Portare il lato sinistro del cassetto nella posizione inferiore. Il lato sinistro è piatto, quello destro è inclinato. Sollevare i due lati del cassetto. Si ottiene una superficie completamente piatta. Spingere il lato destro del cassetto verso sinistra. I due cassetti sono l’uno sull’altro.

Rimuovere completamente il lato destro del cassetto. In questo modo si ottiene più spazio per il cestello superiore delle stoviglie.

7.6.6. Cestello per posate

Se si devono lavare molte posate, utilizzare anche il cestello per posate fornito in dotazione. Posizionare il cestello per posate sul cestello per stoviglie inferiore. Se le posate sono molto sporche, inserirle nella griglia del cestello per posate in modo che non si tocchino e possano essere raggiunte meglio dai getti degli irroratori. CAUTELA! Pericolo di lesioni! Pericolo di lesioni a causa di oggetti appuntiti. Disporre i coltelli e gli altri oggetti con punte affilate in orizzontale nel cestello per posate estraibile, in modo da evitare ferite. Assicurarsi che il lato affilato delle posate sia sempre rivolto verso il basso e che nessuna posata prema sul cestello.

7.7. Regolazione del cestello per stoviglie superiore L’altezza del cestello per stoviglie superiore può essere regolata in modo da ricavare più spazio per le stoviglie più alte. Il cestello per stoviglie superiore può essere inserito in due posizioni. Tirare la maniglia verso l’alto e alzare il cestello per stoviglie finché non scatta in sede (più spazio nel cestello per stoviglie inferiore). Tirare la maniglia verso l’alto e portare il cestello per stoviglie nella posizione più bassa (più spazio nel cestello per stoviglie superiore).

10-15 Consumo di acqua [l]

1,3 Durata Prelavaggio (45 °C) Lavaggio automatico (45-55 °C) Risciacquo Risciacquo (65 °C) Asciugatura 30 / 5 g

Ciclo Stoviglie come pentole, piatti, bicchieri e padelle con sporcizia leggermente essiccata Prelavaggio (50 °C) Lavaggio (62 °C) Risciacquo Risciacquo Risciacquo (65 °C) Asciugatura 30 / 5 g Indicato per Stoviglie pesanti come pentole, padelle, casseruole e stoviglie con residui induriti Prelavaggio (45 °C) Lavaggio (55 °C) Risciacquo Risciacquo (65 °C) Asciugatura Detersivo (lavaggio principale/prelavaggio) Nella tabella seguente sono indicati i diversi programmi di lavaggio e i loro utilizzi. Se possibile, scegliere un programma veloce o a basso consumo di energia, come i programmi “ECO” o “Rapido”. Questi programmi sono contrassegnati con *. 8.1. Scegliere il programma

8. Avviare un programma di lavaggio

Stoviglie normali come pentole di piccole dimensioni, piatti, bicchieri e padelle poco sporche

30 / 5 g 35 g 20 g Prelavaggio Lavaggio (40 °C) Risciacquo Risciacquo (60 °C) Asciugatura Lavaggio (65 °C) Risciacquo Risciacquo (65 °C) Asciugatura Lavaggio (45 °C) Risciacquo Risciacquo (45 °C) Stoviglie poco sporche come bicchieri, porcellana Stoviglie e bicchieri poco sporchi Stoviglie poco sporche che non devono essere asciugate Vetro 90 min. Rapido*

Consumo di acqua [l]

Il programma ECO è utilizzato per il ciclo di test a norma EN 50242. Come impostazione per il brillantante si consiglia la posizione 5. 30 / 5 g ECO* Ciclo Prelavaggio Lavaggio (45 °C) Risciacquo (65 °C) Asciugatura Indicato per Piatti, bicchieri, ciotole e padelle lievemente sporchi Programma Detersivo (lavaggio principale/prelavaggio)

9. Utilizzo della lavastoviglie

Aprire l’apparecchio, caricarlo e prepararlo come descritto in precedenza. Aggiungere il detersivo, il brillantante e se necessario il sale in base al programma prescelto. Collegare l’apparecchio a una presa di corrente installata a regola d’arte. La tensione di rete deve corrispondere a quella indicata nei dati tecnici dell’apparecchio. Aprire completamente il rubinetto di afflusso dell’acqua. Chiudere lo sportello. Accendere l’apparecchio premendo il tasto On/Off (10). Premere più volte il tasto per la selezione del programma (2) fino a che non viene visualizzato il programma desiderato (vedere “8.1. Scegliere il programma” a pagina 193). Premere il tasto Start/Pausa (4). L’apparecchio si avvia. Durante il funzionamento sul display vengono visualizzati i simboli dei programmi di lavaggio e il tempo residuo.

Il simbolo “:” lampeggia Programma in corso

Il simbolo “:” è acceso con luce fissa e viene emesso un segnale acustico ogni 60 secondi Programma in pausa Scollegare l’apparecchio dalla rete elettrica e informare il servizio di assistenza Al termine del ciclo di lavaggio premere il tasto On/Off (10) per spegnere l’apparecchio.

Tutti i simboli lampeggiano 9.1. Cambiare programma È possibile cambiare programma quando l’apparecchio si è appena avviato. Se la macchina è in funzione da più tempo, potrebbe essere necessario aggiungere detersivo ed eventualmente anche brillantante. Premere il tasto Start/Pausa (4) per interrompere il programma. Premere nuovamente il tasto Start/Pausa per riaccendere l’apparecchio. Premere il tasto per la selezione del programma (2) e mantenerlo premuto per alcuni secondi. Premere più volte il tasto per la selezione del programma finché non viene visualizzato il programma desiderato. Premere il tasto Start/Pausa (4) per avviare il programma.

9.2. Attivare il sistema di sicurezza per bambini Il sistema di sicurezza per bambini permette di bloccare tutti i tasti. Accendere l’apparecchio premendo il tasto On/Off (10). Premere contemporaneamente i tasti (7) e (9) e mantenerli premuti per circa tre secondi per attivare il blocco tasti. Il simbolo lampeggia, quindi rimane acceso in maniera fissa fino a che il blocco tasti è attivo. Per disattivare il blocco tasti premere contemporaneamente i tasti (7) e (9) e mantenerli premuti fino a quando il simbolo non si spegne. 9.3. Apertura durante il funzionamento È possibile aprire lo sportello mentre un programma è in funzione per inserire altre stoviglie o prelevarne alcune. Questa operazione può essere considerata efficiente solo se il programma è avviato da breve tempo, perché altrimenti è possibile che le nuove stoviglie inserite non vengano lavate completamente. CAUTELA! Pericolo di ustioni! Quando lo sportello viene aperto mentre è in funzione un programma, è possibile che l’acqua calda o il vapore caldo fuoriescano causando lesioni. Inizialmente non aprire lo sportello completamente, ma attendere ca. 3 secondi in modo che l’irroratore si fermi, quindi aprire lo sportello completamente. Premere il tasto Start/Pausa (4) per interrompere il programma. Attendere alcuni secondi in modo che l’irroratore si fermi, quindi aprire lo sportello completamente. Inserire o togliere le stoviglie desiderate. Chiudere lo sportello e premere nuovamente il tasto Start/Pausa (4) per riprendere il programma. Il programma riprende dopo pochi istanti. AVVISO! È possibile aprire lo sportello con cautela anche senza premere il tasto Pausa. Il programma riprenderà pochi istanti dopo la chiusura dello sportello.

9.4. Impostare un ritardo di avvio

È possibile fare in modo che un programma di lavaggio si avvii in un secondo momento. Selezionare un ritardo di avvio compreso tra 1 e 24 ore. Accendere l’apparecchio premendo il tasto On/Off (10). Selezionare il programma desiderato (vedere“8.1. Scegliere il programma” a pagina 193). Successivamente premere più volte il tasto Avvio ritardato (7) fino a che sul display non viene visualizzato il ritardo desiderato. L’apparecchio si avvierà automaticamente dopo il ritardo impostato. 9.5. Fine del programma di lavaggio CAUTELA! Pericolo di ustioni! Quando lo sportello viene aperto mentre è in funzione un programma, è possibile che l’acqua calda o il vapore caldo fuoriescano causando lesioni. Inizialmente non aprire lo sportello completamente, ma attendere il raffreddamento dell’apparecchio. CAUTELA! Pericolo di lesioni! Pericolo di inciampo dovuto allo sportello aperto. Al termine di un ciclo di lavaggio richiudere lo sportello dell’apparecchio. Al termine del programma viene emessa una serie di segnali acustici. Spegnere l’apparecchio premendo il tasto On/Off (10). Chiudere il rubinetto di afflusso dell’acqua e aprire parzialmente lo sportello. Attendere alcuni minuti prima di estrarre le stoviglie, in modo che queste si possano asciugare più velocemente e il calore possa uscire. Estrarre le stoviglie e le posate. È normale che l’apparecchio sia umido all’interno. Per evitare che dal cestello superiore goccioli acqua sulle stoviglie sottostanti estrarre prima le stoviglie del cestello inferiore, quindi quelle del cestello superiore.

10. Pulizia e manutenzione

AVVERTENZA! Pericolo di scossa elettrica! Pericolo di scossa elettrica per la presenza di parti sotto tensione. Prima di ogni pulizia o manutenzione estrarre la spina dalla presa elettrica. 10.1. Sistema di filtri Il sistema di filtri impedisce che residui di cibo, più o meno consistenti, ostruiscano il deflusso dell’acqua danneggiando l’apparecchio.

Il filtro è formato da tre componenti:

filtro a maglie larghe che trattiene gli elementi più consistenti, come ad es. il vetro

microfiltro per particelle di piccole dimensioni

filtro principale ATTENZIONE! Pericolo di danni all’apparecchio! L’apparecchio può subire danni se utilizzato senza filtro. Non avviare mai l’apparecchio senza avere prima montato i filtri! Un filtro installato in modo scorretto può danneggiare l’apparecchio o le stoviglie.

10.1.1. Pulire il filtro

Affinché l’efficienza di lavaggio dell’apparecchio rimanga costante nel tempo è necessario pulire il filtro periodicamente.

Per estrarre il filtro, ruotare il microfiltro in senso antiorario. Premere leggermente il filtro principale per estrarre il filtro a maglie larghe dal microfiltro. Sciacquare i tre filtri sotto acqua corrente pulendoli accuratamente con una spazzola. Dopo ogni ciclo di lavaggio controllare che non vi siano residui che bloccano il filtro ed eventualmente rimuoverli. Per rimontare i filtri, procedere in ordine inverso. 10.2. Pulire l’apparecchio Pulire l’esterno dell’apparecchio con un panno umido e un detergente delicato. Non utilizzare prodotti corrosivi, abrasivi o oggetti appuntiti per pulire l’apparecchio. I materiali che graffiano, come la lana d’acciaio o le spugne, non sono idonei. Pulire lo sportello dell’apparecchio con un panno umido. Assicurarsi che durante la pulizia non penetri umidità nei circuiti elettronici dello sportello, in modo da non danneggiare l’apparecchio. Anche sul pannello dei comandi è necessario fare attenzione che non penetri umidità nei circuiti elettronici. Non utilizzare detergenti spray! L’irroratore all’interno dell’apparecchio può essere rimosso per la pulizia. A tale scopo sollevarlo leggermente ed estrarlo. Pulire l’irroratore sotto acqua corrente assicurandosi che le aperture non siano ostruite. In seguito rimontarlo. All’interno dell’allacciamento per l’afflusso dell’acqua è presente un filtro. È possibile estrarlo con una pinza e pulirlo. Dopo la pulizia rimontare il filtro.

11. Protezione dal congelamento

Quando si utilizza l’apparecchio in un ambiente freddo, ad es. durante i mesi invernali, dopo ogni ciclo di lavaggio attenersi alle seguenti indicazioni per evitarne il congelamento: Scollegare la spina di alimentazione dalla presa. Chiudere il rubinetto di afflusso dell’acqua e scollegare il tubo dell’acqua dalla valvola di ingresso. Lasciare fuoriuscire l’acqua dal tubo e dalla valvola (ad es. in un secchio). Ricollegare il tubo alla valvola di ingresso dell’acqua. Rimuovere il sistema di filtri dal fondo dell’apparecchio e assorbire l’acqua residua con uno straccio o una spugna. ATTENZIONE! Pericolo di danni all’apparecchio! L’apparecchio potrebbe subire danni in seguito a operazioni improprie. Rivolgersi al Servizio clienti o a un tecnico qualificato qualora l’apparecchio non dovesse più funzionare a causa del congelamento.

12. Mettere fuori servizio l’apparecchio

Eseguire un ciclo di lavaggio senza carico. Scollegare la spina dalla presa di corrente. Chiudere il rubinetto di afflusso dell’acqua. Lasciare lo sportello dell’apparecchio parzialmente aperto per evitare formazione di odori e per salvaguardare la guarnizione.

13. Trasportare l’apparecchio

CAUTELA! Pericolo di lesioni! Apparecchio di peso elevato. Pericolo di lesioni durante il sollevamento. L’apparecchio deve essere trasportato da almeno due persone. Se possibile, trasportare l’apparecchio sempre in verticale. Se necessario, l’apparecchio può essere trasportato anche con il retro rivolto verso terra.

14. Risoluzione dei problemi

Anomalie tecniche L’apparecchio non si avvia. L’acqua non è stata scaricata dalla lavastoviglie.

Fusibile guasto o salvavita scattato Sostituire il fusibile o riattivare il salvavita. L’apparecchio non è acceso Accendere l’apparecchio.

Lo sportello dell’apparecchio non è completamente chiuso Chiudere correttamente lo sportello. Il tubo di scarico dell’acqua è piegato Posare il tubo in modo che non sia piegato. Filtro ostruito Pulire periodicamente il filtro. Tubo di scarico dell’acqua ostruito. Controllare il tubo di scarico dell’acqua. Assicurarsi che il tubo di scarico dell’acqua sia installato correttamente. Anomalie generali Schiuma all’interno dell’apparecchio Macchie sugli accessori dell’apparecchio

Detersivo inadeguato Utilizzare solo detersivi idonei a lavastoviglie per utilizzo domestico. Nel caso in cui si formi della schiuma, aprire l’apparecchio e attendere fino a quando la schiuma non sarà scomparsa. Avviare quindi il ciclo di lavaggio “Rapido” senza detersivo in modo da rimuovere i residui di detersivo. Brillantante fuoriuscito Rimuovere subito il brillantante. È stato utilizzato un detersivo con additivi coloranti. Utilizzare solo detersivi senza additivi coloranti.

Anomalie generali Depositi bianchi all’interno dell’apparecchio Acqua dura/calcarea Macchie di ruggine sulle posate Le posate non sono inossidabili. Non è stato avviato un programma dopo l’aggiunta del sale. Pulire l’apparecchio utilizzando una spugna umida con detersivo per lavastoviglie. Indossare guanti di gomma durante la pulizia. Utilizzare sempre e solo detersivi per lavastoviglie per utilizzo domestico. Dopo avere aggiunto il sale, avviare sempre il programma rapido senza stoviglie. Rumori Rumori metallici e tonfi all’interno dell’apparecchio L’irroratore urta le stoviglie nel cestello oppure queste non sono posizionate correttamente. Arrestare il programma e sistemare diversamente le stoviglie. Risultato di lavaggio non soddisfacente Le stoviglie non sono pulite. Le stoviglie non sono state disposte correttamente. Vedere il paragrafo “7.6. Inserimento di stoviglie e posate” a pagina 187. Le stoviglie non sono pulite. Il programma selezionato non era adatto. Scegliere un programma intensivo (vedere il capitolo “8.1. Scegliere il programma” a pagina 193). Le stoviglie non sono pulite. Non è stato usato abbastanza detersivo. Utilizzarne di più o cambiare detersivo. Alcune stoviglie bloccano il movimento dell’irroratore. Sistemare diversamente le stoviglie in modo che l’irroratore possa muoversi liberamente.

Risultato di lavaggio non soddisfacente Il filtro non è stato inserito o non è stato inserito correttamente. Pulire e/o inserire il filtro correttamente. Pulire inoltre l’irroratore (vedere il paragrafo ““10.2. Pulire l’apparecchio” a pagina 199”). I bicchieri sono macchiati. Combinazione di acqua dolce e troppo detersivo. Se l’acqua è dolce utilizzare meno detersivo e selezionare il programma più breve per lavare correttamente i bicchieri. Macchie nere o grigie sulle stoviglie Le posate o gli accessori in alluminio sono entrati in contatto con i piatti. Utilizzare un detersivo delicato per togliere le macchie. Nello scomparto del detersivo è ancora presente del detersivo dopo il ciclo di lavaggio. Il coperchio dello scomparto del detersivo è stato bloccato dalle stoviglie. Sistemare diversamente le stoviglie. Risultato di asciugatura non soddisfacente Le stoviglie non si asciugano. Le stoviglie non si asciugano. Le stoviglie non sono state disposte correttamente. Inserire le stoviglie come descritto nel capitolo “Inserimento di stoviglie e posate”. Quantitativo di brillantante insufficiente Utilizzare più brillantante/riempire lo scomparto del brillantante. Le stoviglie sono state estratte troppo presto. Non estrarre le stoviglie subito dopo il termine del programma. Aprire leggermente lo sportello per lasciare uscire il vapore. Estrarre le stoviglie quando sono solo leggermente calde. Il programma selezionato non era idoneo. Nei programmi di breve durata la temperatura è più bassa. Scegliere un programma più lungo che raggiunga una temperatura superiore.

Codice errore Causa Possibile soluzione Afflusso di acqua non garantito Assicurarsi che il tubo di afflusso dell’acqua sia installato correttamente. Aprire il rubinetto di afflusso dell’acqua nel caso in cui non sia completamente aperto o aumentare la pressione dell’acqua.

Troppa acqua, l’acqua fuoriesce Chiudere il rubinetto di afflusso dell’acqua. Se vi è acqua sul fondo dell’apparecchio a causa di un riempimento eccessivo, toglierla prima di riavviare l’apparecchio. Eventualmente contattare il Servizio clienti.

Valvola di isolamento difettosa. Contattare il Servizio clienti.

IMBALLAGGIO L’imballaggio protegge l’apparecchio da eventuali danni durante il trasporto. Gli imballaggi sono prodotti con materiali che possono essere smaltiti nel rispetto dell’ambiente e destinati a un corretto riciclaggio. APPARECCHIO Gli apparecchi usati non devono essere smaltiti insieme ai rifiuti domestici. Come previsto dalla direttiva 2012/19/UE, al termine del ciclo di vita dell’apparecchio occorre smaltirlo correttamente. In questo modo, i materiali contenuti nell’apparecchio verranno riciclati e si ridurrà l’impatto ambientale. Consegnare l’apparecchio usato a un punto di raccolta per rottami di apparecchi elettrici o a un centro di riciclaggio. Per ulteriori informazioni, rivolgersi all’azienda locale di smaltimento o all’amministrazione comunale.

Alimentazione elettrica 220-240 V ~ 50 Hz Potenza assorbita 1760-2100 W Classe di efficienza energetica A++ (lavaggio Economico)

Consumo di acqua (annuo) 2800 litri (lavaggio Eco) Efficienza di lavaggio

Efficienza di asciugatura

Livello acustico 44 dB (A) re 1 pW Capacità fino a 14 coperti Pressione di ingresso dell’acqua 0,04-1,0 MPa (0,4-10 bar) Allacciamento acqua calda max. 60 °C Classe di protezione:

Lunghezza del tubo flessibile di afflusso 1500 mm Lunghezza del tubo flessibile di scarico 1400 mm Con riserva di modifiche tecniche e di errori di stampa.

18. Informazioni sulla conformità

Con la presente Medion AG dichiara che l’apparecchio è conforme ai requisiti basilari e alle altre disposizioni rilevanti:

Direttiva CEM 2014/30/UE Direttiva Bassa tensione 2014/35/UE Direttiva sulla progettazione ecocompatibile 2009/125/CE Direttiva RoHS 2011/65/UE

Copyright © 2017 Ultimo aggiornamento: 25.09.2017 Tutti i diritti riservati. Il presente manuale di istruzioni è protetto da copyright. È vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra forma senza l’autorizzazione scritta da parte del produttore. Il copyright appartiene all’azienda: Medion AG Am Zehnthof 77 45307 Essen Germania Con riserva di modifiche tecniche, grafiche ed errori di stampa. Il manuale può essere ordinato alla hotline dell‘assistenza e scaricato dal portale. È inoltre possibile effettuare una scansione del codice QR riportato e scaricare il manuale dal portale dell‘assistenza utilizzando un dispositivo portatile.
