MANUALE UTENTE MD 37128 MEDION

• 109 di 158Utilizzo della lavastoviglie p. 143
• Cambiare la lingua del menu p. 143
• Cambiare programma p. 144
• Scegliere le opzioni dei programmi p. 144
• Defi nire le funzioni degli irroratori p. 144
• Apertura durante il funzionamento p. 145
• Utilizzare l'avvio differito p. 145
• Fine del programma di lavaggio p. 146
• Pulizia e manutenzione p. 147
• Sistema di fi ltro p. 147
• Pulire l'apparecchio p. 148
• Protezione dal congelamento p. 149
• Inutilizzo prolungato p. 149
• Trasportare l'apparecchio p. 150
• Risoluzione dei problemi p. 150
• Messaggi d'errore p. 154
• Smaltimento p. 155
• Dati tecnici p. 155
• Informazioni sulla conformità p. 156

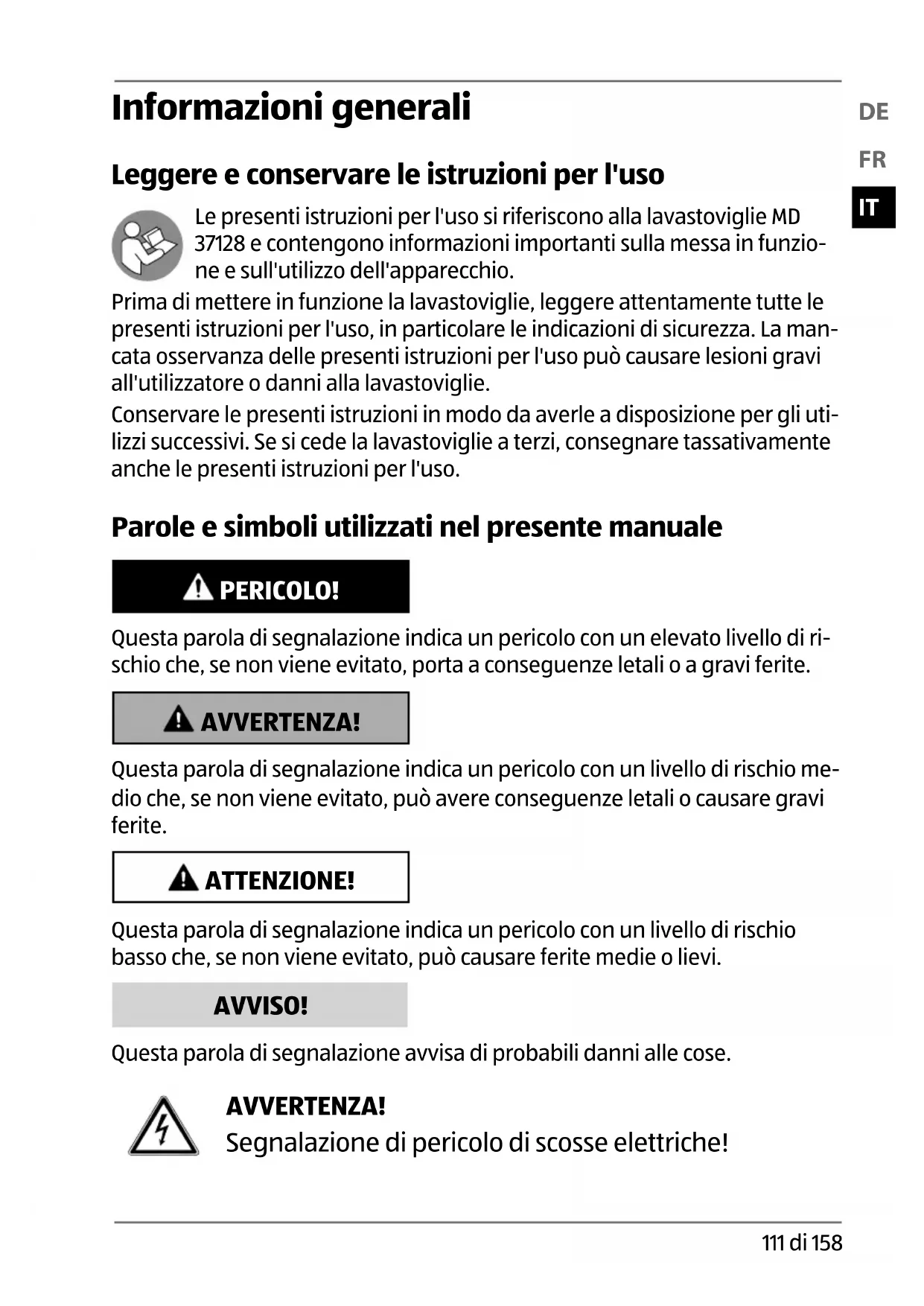

• Note legali 110 di 158Informazioni generali Leggere e conservare le istruzioni per l'uso Le presenti istruzioni per l'uso si riferiscono alla lavastoviglie MD 37128 e contengono informazioni importanti sulla messa in funzio- ne e sull'utilizzo dell'apparecchio. Prima di mettere in funzione la lavastoviglie, leggere attentamente tutte le presenti istruzioni per l'uso, in particolare le indicazioni di sicurezza. La man- cata osservanza delle presenti istruzioni per l'uso può causare lesioni gravi all'utilizzatore o danni alla lavastoviglie. Conservare le presenti istruzioni in modo da averle a disposizione per gli uti- lizzi successivi. Se si cede la lavastoviglie a terzi, consegnare tassativamente anche le presenti istruzioni per l'uso. Parole e simboli utilizzati nel presente manuale PERICOLO! Questa parola di segnalazione indica un pericolo con un elevato livello di ri- schio che, se non viene evitato, porta a conseguenze letali o a gravi ferite. AVVERTENZA! Questa parola di segnalazione indica un pericolo con un livello di rischio me- dio che, se non viene evitato, può avere conseguenze letali o causare gravi ferite. ATTENZIONE! Questa parola di segnalazione indica un pericolo con un livello di rischio basso che, se non viene evitato, può causare ferite medie o lievi. AVVISO! Questa parola di segnalazione avvisa di probabili danni alle cose. AVVERTENZA! Segnalazione di pericolo di scosse elettriche! p. 157

111 di 158Questo simbolo fornisce informazioni aggiuntive utili per l'as- semblaggio o il funzionamento. Dichiarazione di conformità (vedere il capitolo "Dichiarazione di conformità"): I prodotti contrassegnati con questo simbolo soddisfano i requisiti delle direttive CE. Ambito di impiego/Utilizzo conforme

• L'apparecchio può essere utilizzato solo per il lavaggio di sto- viglie e posate.

• Utilizzare solo stoviglie e posate idonee alla lavastoviglie. Quando si acquistano le stoviglie, assicurarsi che presentino l’indicazione di idoneità al lavaggio in lavastoviglie. L'apparecchio è destinato all’utilizzo domestico o similare, come ad esempio − nelle cucine per i collaboratori di un negozio, di un uffi cio o di altre attività professionali; − in tenute agricole; − per clienti di hotel, motel e altri contesti abitativi; − nei bed & breakfast. L'apparecchio non è destinato all'utilizzo commerciale o industriale. Attenzione, in caso di utilizzo non conforme, la garanzia decade:

• Non modifi care l'apparecchio senza la nostra autorizzazione e non utilizzare apparecchi ausiliari non approvati o non forniti da noi.

• Utilizzare esclusivamente pezzi di ricambio e accessori forniti o approvati da noi.

• Attenersi a tutte le indicazioni fornite dalle presenti istruzioni per l'uso, in particolare alle indicazioni di sicurezza. Qualsiasi altro utilizzo è considerato non conforme e può provocare danni alle persone o alle cose. 112 di 158• Non esporre l'apparecchio a condizioni estreme. Occorre evitare: − Elevata umidità dell'aria o umidità in generale − Temperature estremamente alte o basse − Luce diretta del sole − Fiamme libere Indicazioni di sicurezza Il presente apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fi siche, sensoriali o in- tellettive ridotte o con carenza di esperienza e/o di conoscen- ze, a condizione che siano sorvegliati o istruiti circa l'utilizzo sicuro dell'apparecchio e siano consapevoli dei pericoli che ne derivano. − Tenere lontani dall'apparecchio i bambini di età inferiore agli otto anni, a meno che siano costantemente sorvegliati. − I bambini non devono pulire o eseguire manutenzioni della lavastoviglie senza essere sorvegliati. − Sorvegliare i bambini che si trovano in prossimità della lava- stoviglie. Non lasciare mai che i bambini giochino con la lava- stoviglie, in quanto possono correre diversi rischi, compreso quello di restare chiusi nella lavastoviglie. AVVERTENZA! Pericolo di lesioni! Pericolo di lesioni, in quanto i detersivi per lavastoviglie sono altamente alcalinici e ingoiarli è molto pericoloso: − Evitare il contatto con gli occhi e la pelle. − Mantenere il detersivo e il brillantante sempre fuori dalla por- tata dei bambini. − Tenere i bambini lontano dallo sportello aperto della la- vastoviglie, in quanto potrebbe esservi del detersivo nell'apparecchio.

113 di 158ATTENZIONE! Pericolo di lesioni! Pericolo di ustioni, in quanto l'apparecchio utilizza acqua ad alta temperatura. − A causa delle temperature elevate e del vapore acqueo pro- dotto, i bambini devono utilizzare l'apparecchio solo sotto la sorveglianza di adulti. Trasporto ATTENZIONE! Pericolo di lesioni! Apparecchio di peso elevato. Pericolo di lesioni durante il sollevamento. − Trasportare l'apparecchio insieme ad almeno un'altra perso- na. Posizionamento e collegamento elettrico Dopo la produzione dell'apparecchio è stato eseguito un ciclo di test con acqua. È quindi normale che vi sia un po' d'acqua nell'apparecchio. − Non collocare l'apparecchio in ambienti a rischio di gelo, in quanto lo scoppio di tubature può causare gravi danni. − L'apparecchio deve essere posizionato su una superfi cie piana e stabile, che ne possa sostenere il peso insieme al peso massimo delle stoviglie contenute. Posizionare l'apparecchio esclusivamente in un ambiente protetto e asciutto. − Non appoggiare oggetti pesanti sullo sportello quando è aperto. L'apparecchio potrebbe danneggiarsi. PERICOLO! Pericolo di scossa elettrica! Rischio di scossa elettrica per la presenza di parti sotto tensione. 114 di 158− Collegare l'apparecchio soltanto a una presa installata a nor- ma, con messa a terra da 220–240V~50Hz e dotata di fusibile da almeno 10 ampere. − Dopo il posizionamento dell'apparecchio la presa elettrica deve essere liberamente accessibile. − L'apparecchio viene acceso e spento con l'interruttore . È completamente fuori tensione solo quando la spina è scolle- gata dalla presa elettrica. − Non utilizzare cavi prolunga. Pericolo di surriscaldamento. − Assicurarsi che il cavo elettrico non sia danneggiato e che non passi sotto l'apparecchio o su spigoli vivi. − In caso di danni al cavo di alimentazione dell'apparecchio, la sostituzione dovrà essere eseguita dal produttore, dal suo servizio clienti o da personale tecnico qualifi cato in modo da escludere possibili pericoli. Affl usso dell'acqua AVVISO! Danni all'apparecchio! In caso di collegamento improprio si rischiano danni all'apparecchio. − La pressione dell'acqua (pressione idraulica nell'allacciamen- to dell'acqua) deve essere compresa tra 0,04 e 1 MPa (0,4–10 bar). − Collegare l'apparecchio a una tubazione di acqua potabile che non superi i 60 °C. − Se l'apparecchio va a sostituire un apparecchio precedente, non utilizzare assolutamente i vecchi tubi fl essibili impiegati per il collegamento. Collegare l'apparecchio utilizzando i tubi fl essibili forniti in dotazione oppure nuovi tubi. − Collegare la lavastoviglie solo a una rete di tubazioni comple- tamente sfi atate. − Non accorciare o danneggiare il tubo di affl usso dell'acqua. Pericolo di cortocircuito a causa di componenti sotto tensione.

115 di 158Indicazioni importanti ATTENZIONE! Pericolo di lesioni! Pericolo di ustioni, in quanto durante il funzionamento le super- fi ci dell’apparecchio accessibili all’utilizzatore possono scaldarsi notevolmente. − Lasciare raffreddare l'apparecchio prima di estrarre le stoviglie. − Utilizzare esclusivamente gli accessori forniti in dotazione oppure quelli descritti come idonei nel presente manuale di istruzioni. − Utilizzare esclusivamente stoviglie idonee alla lavastoviglie. Quando si acquistano le stoviglie, assicurarsi che presentino l’indicazione di idoneità al lavaggio in lavastoviglie. − Al termine di un ciclo di lavaggio, richiudere lo sportello dell'apparecchio, in quanto potrebbe costituire pericolo d'inciampo. In caso di pressione elevata dell'acqua può essere necessario montare una valvola riduttrice di pressione. 116 di 158Contenuto della confezione AVVERTENZA! Pericolo di soffocamento! Pericolo di soffocamento in seguito all'inghiottimento o all'inala- zione di pellicole o di componenti piccoli. − Tenere gli imballaggi fuori dalla portata dei bambini. Verifi care l’integrità della confezione ed entro 14 giorni dall'acquisto comu- nicare l'eventuale incompletezza della fornitura. La confezione del prodotto acquistato include:

• Tubo di affl usso dell'acqua con raccordo (acquastop)

• Tubo di scarico dell'acqua

• Materiale per il montaggio del pannello frontale (costituito da:

• Angolare di montaggio

• Viti a testa piatta ST3,5x16

• Sagoma per la perforazione

• Istruzioni per l'uso e documenti di garanzia

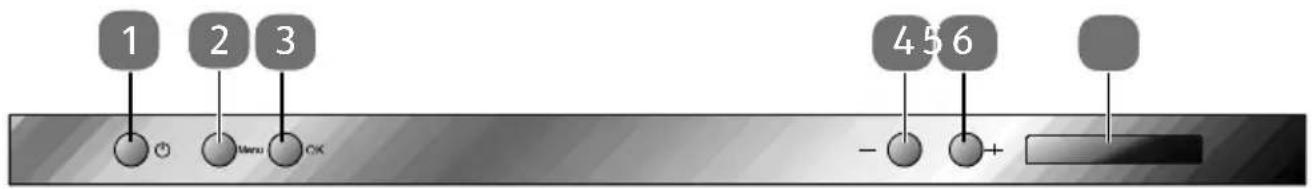

117 di 158Caratteristiche dell'apparecchio Pannello comandi

Tasto OK: conferma selezione menu

Tasto –: verso sinistra nel menu

Tasto +: verso destra nel menu

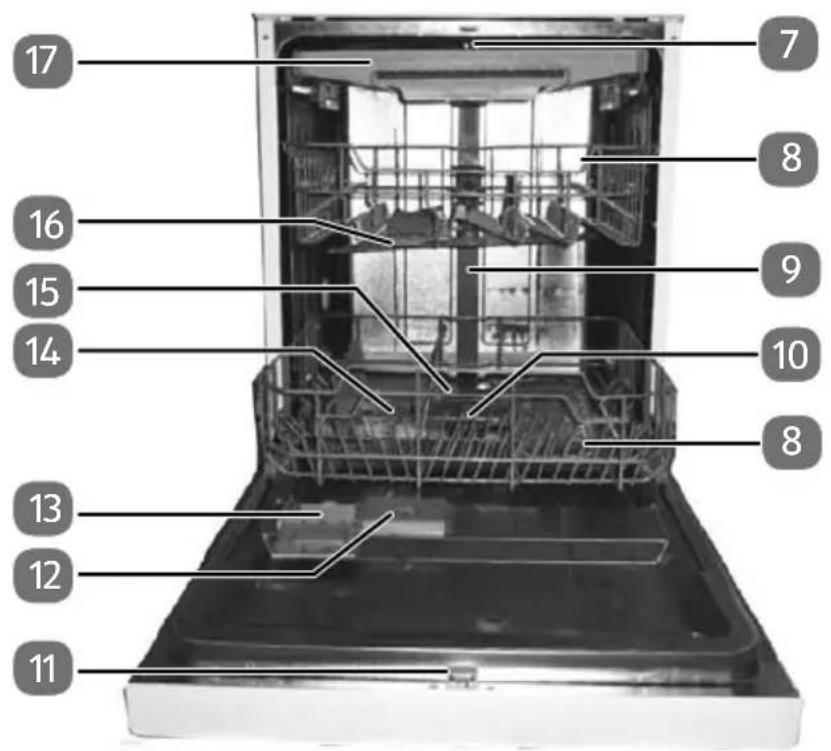

Display: visualizzazione del menu Interno dell'apparecchio

Irroratore superiore

Cestello per stoviglie 118 di 1589 Conduttura interna dell'acqua

Chiusura dello sportello

Scomparto per brillantante

Scomparto per detersivo

Contenitore per sale rigenerante

Irroratore inferiore

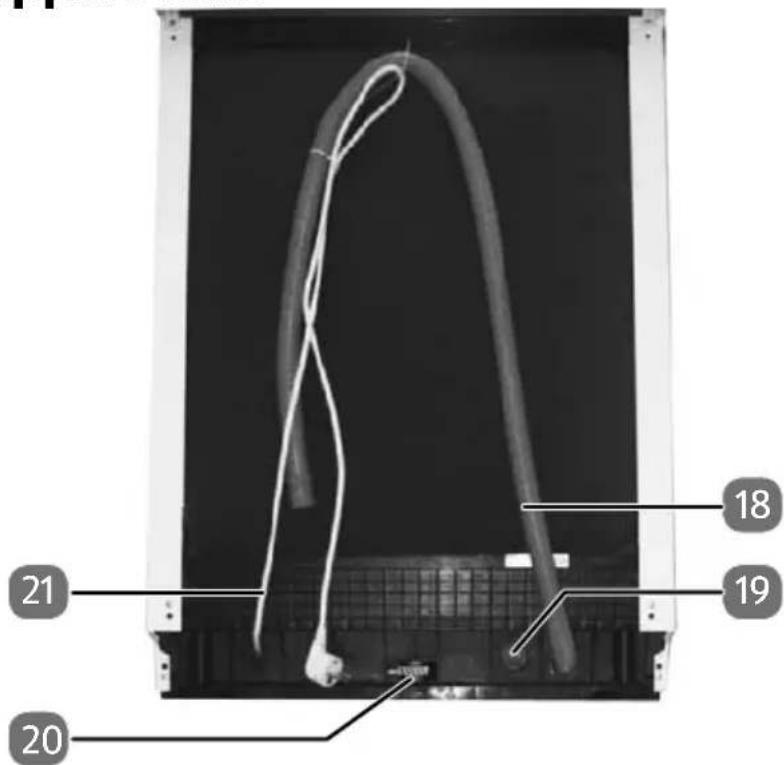

Cassetto per posate Retro dell'apparecchio

Allacciamento dell'acqua

Dispositivo di regolazione (da regolare sul lato anteriore – vedere “Li- vellare la lavastoviglie”)

Cavo di alimentazione

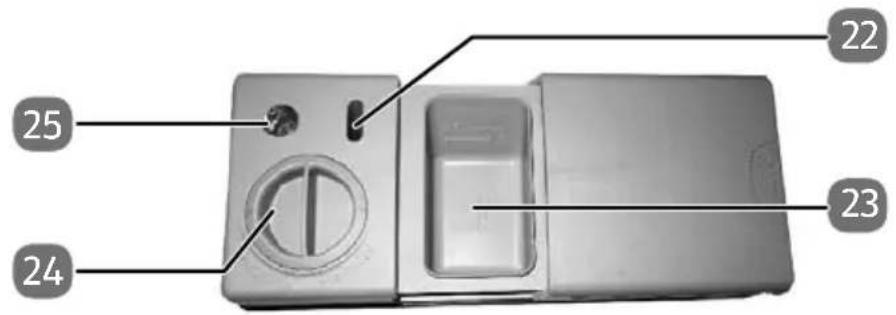

119 di 158Scomparto detersivo/brillantante

Scomparto per detersivo

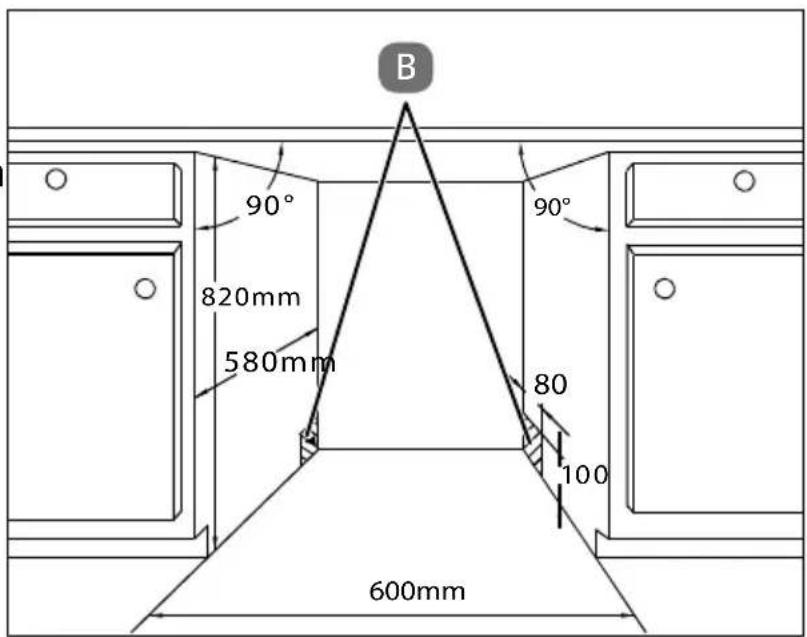

Indicatore brillantante Installazione Per il montaggio è necessario un cacciavite a croce. AVVERTENZA! Pericolo di scossa elettrica e di danni alle cose! Pericolo di scossa elettrica e di danni alle cose a causa di un collegamento improprio dell'apparecchio. − L'allacciamento dell'elettricità e dell'acqua deve es- sere eseguito esclusivamente da personale esperto. Nei paragrafi seguenti sono spiegate le operazioni necessarie per installare la lavastoviglie. 120 di 158Posizionamento e livellamento − Assicurarsi che la base dell'apparecchio sia posizionata su una superfi cie stabile e piana in prossimità di uno scarico e di un allaccia- mento dell'acqua. − Durante il montaggio assicurarsi di avere spa- zio a suffi cienza (vedere fi gura) e preparare la postazione in modo che i collegamenti elettrici e dell'acqua

siano disponibili in maniera regolamentare. − Collegare l'apparecchio a una presa elettrica da 220– 240V~50Hz, installata e norma e con contatto di terra, solo dopo avere eseguito correttamente l'allacciamento dell'acqua di affl usso e di scarico (vedere capitolo seguente). La presa elettrica deve disporre di fusibile da almeno 10 ampere. − La spina deve essere facilmente accessibile anche dopo il montaggio dell'apparecchio. Allacciamento dell'acqua AVVISO! Danni all'apparecchio! In caso di collegamento improprio si rischiano danni all'apparecchio. − Non accorciare o danneggiare il tubo di affl usso dell'acqua. Pericolo di cortocircuito a causa di componenti sotto tensione. − Il tubo fl essibile deve essere collegato accuratamente e non piegato. 90 °90 °600 mm820mm

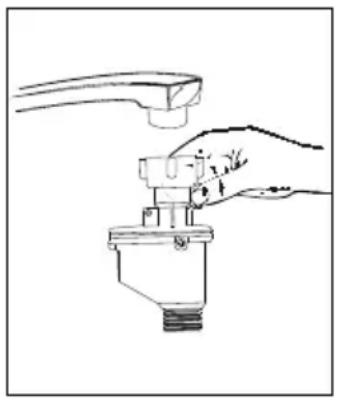

121 di 1581. Collegare il tubo per l'affl usso dell'acqua a un rubinetto di acqua fredda con fi lettatura da 3/4". È possibile collegare il tubo di affl usso anche a un rubinetto di acqua calda se la temperatura dell'ac- qua non supera i 60 °C. In tal caso la durata del lavaggio diminuirà di ca. 15 minuti.

2. Avvitare saldamente il tubo a mano.

Il tubo dell'acqua è predisposto per una pressione di ca. 10 bar. Dopo l'utiliz- zo dell'apparecchio si consiglia di chiudere l'affl usso dell'acqua, soprattutto se l'impianto domestico dispone di un riduttore di pressione. AVVISO! Danni alle cose! Pericolo di danni alle cose a causa di fuoriuscita accidentale di acqua. − Dopo l'utilizzo dell'apparecchio richiudere l'affl usso dell'acqua per evitare fuoriuscite accidentali di acqua in caso di danneg- giamento di un tubo. 122 di 158Collegare lo scarico dell'acqua φ 40mm

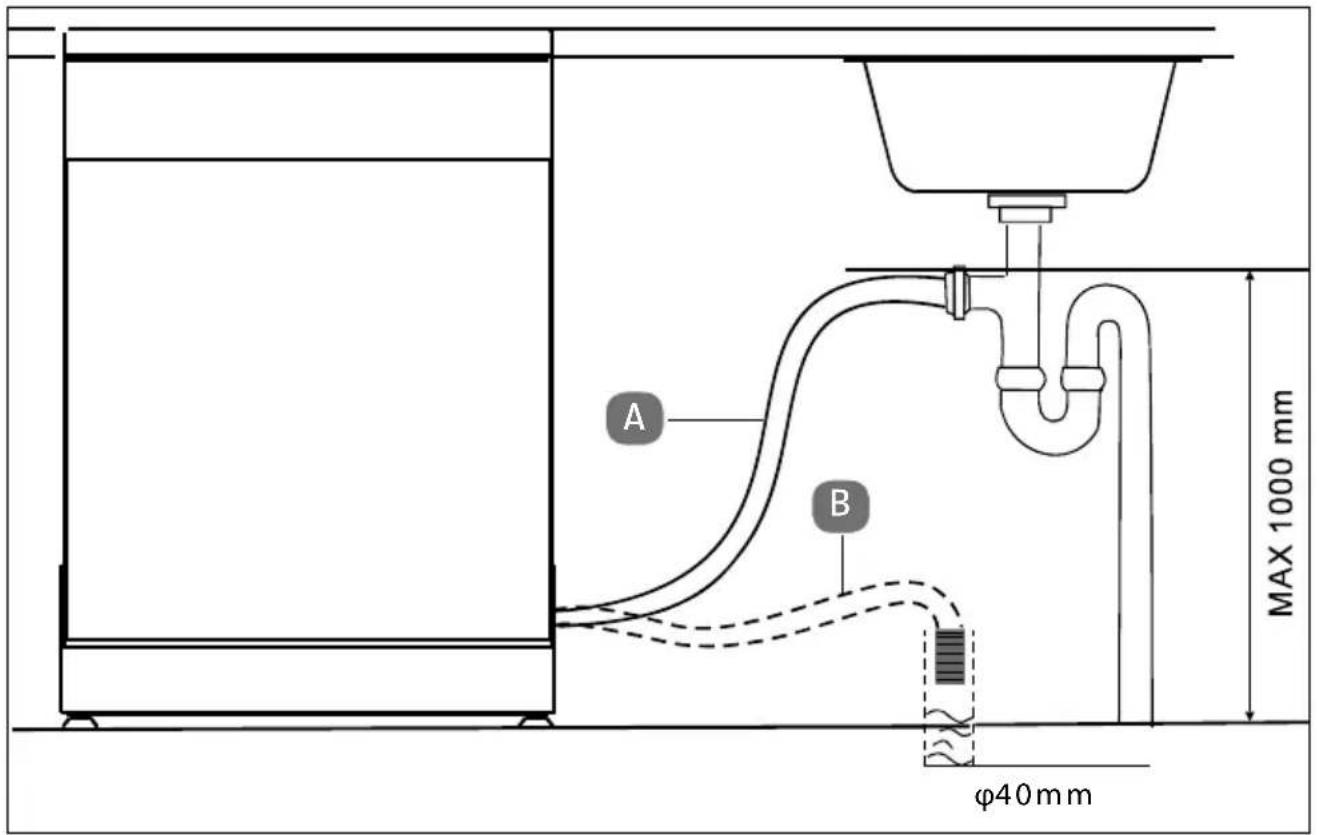

È possibile collegare il tubo di scarico in diversi modi:

• collegare il tubo fl essibile alla tubazione di scarico

con un raccordo specifi co oppure

• inserire il tubo fl essibile in una tubazione di scarico

AVVISO! Danni alle cose! Pericolo di danni alle cose a causa di fuoriuscita accidentale di acqua. Tenere presente che in ogni caso il tubo fl essibile di scarico deve essere inserito in una tubazione al massimo per un'altezza di 100 cm, perché altrimenti verrebbe pregiudicata la potenza della pompa. − L'acqua deve sempre poter defl uire liberamente: − Assicurarsi che il tubo fl essibile di scarico non sia piegato o attorcigliato. − L'estremità del tubo fl essibile non deve trovarsi immersa nell'acqua prelevata dalla pompa. − Non utilizzare tubi fl essibili più lunghi di quattro metri.

123 di 158Montare la protezione dalla condensa − Incollare la striscia di plastica fornita in dotazione al lato infe- riore del piano di lavoro. La striscia di plastica evita danni al piano di lavoro dovuti ai vapori molto caldi che escono dalla lavastoviglie quando lo sportello è aperto. Livellare la lavastoviglie − Inserire l'apparecchio nella nicchia d'incasso. − Con una livella a bolla verifi care la posi- zione orizzontale nell'apparecchio e sullo sportello. − Allineare l'apparecchio in orizzontale utilizzando i piedini avvitabili e il disposi- tivo di regolazione accanto alle fessure di aerazione. Svitare i piedini con un caccia- vite facendoli uscire il più possibile. Fare attenzione ai simboli riportati sul disposi- tivo di regolazione. L'apparecchio deve arrivare fi no al bordo superiore della nicchia per non rovesciarsi in avanti all'apertura dello sportello. Montare il pannello frontale Sono necessari i seguenti attrezzi: metro a nastro, cacciavite a croce, caccia- vite a taglio, trapano. − Ricavare le misure del pannello frontale dalla fi gura seguente. 124 di 158[mm]

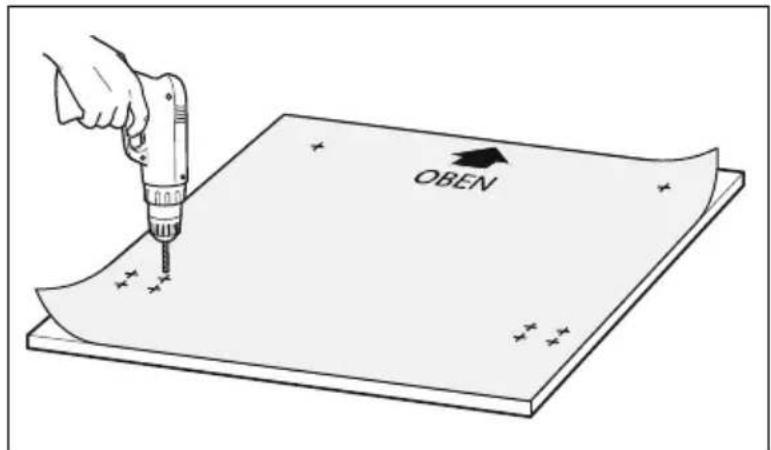

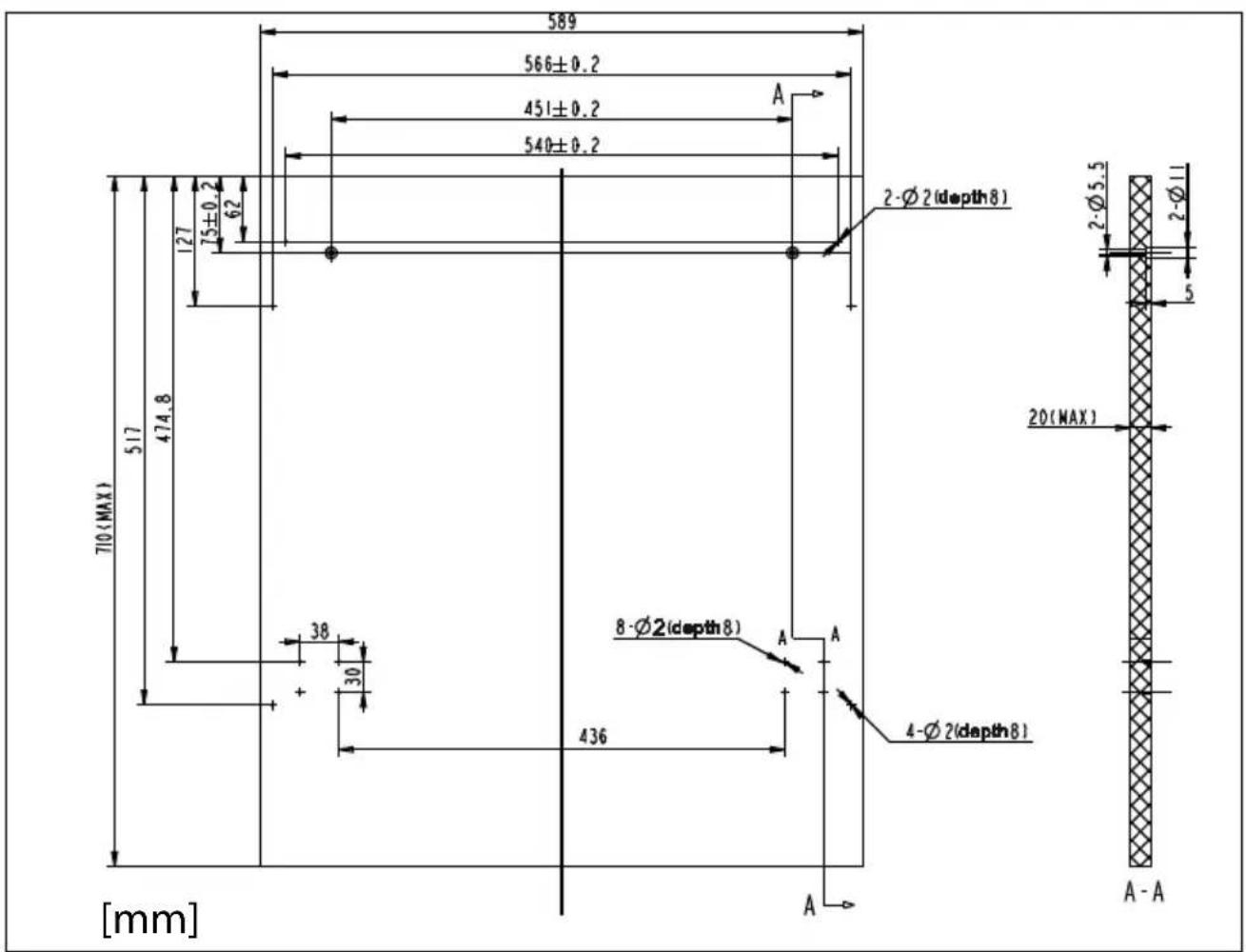

1. Appoggiare sul retro

del pannello frontale la sagoma per la per- forazione fornita in dotazione, in modo che la sagoma e il pannello combacino in alto.

2. Con un oggetto appuntito trasferire i fori dalla sagoma al pannello.

Rimuovere la sagoma.

3. Regolare il limitatore di profondità del trapano in modo da non perfo-

rare il pannello da parte a parte. Con un trapano (Ø 2 mm) preforare i fori per le viti nelle posizioni contrassegnate.

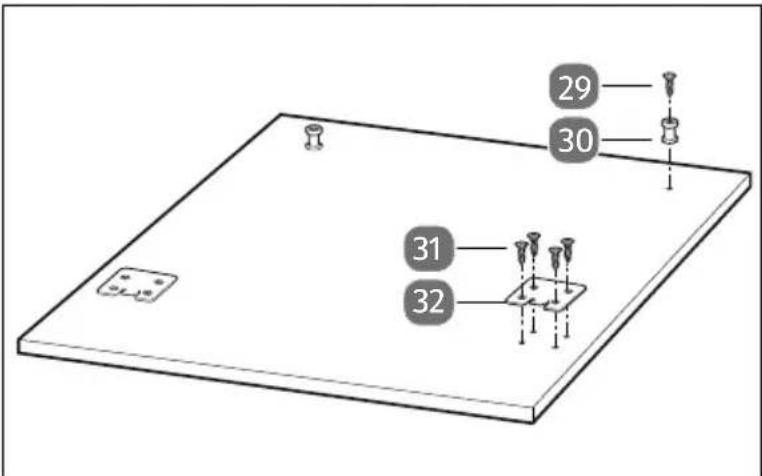

125 di 1584. Fissare il gancio

e il perno di montaggio

5. Estrarre leggermente l'apparecchio dalla nicchia di incasso.

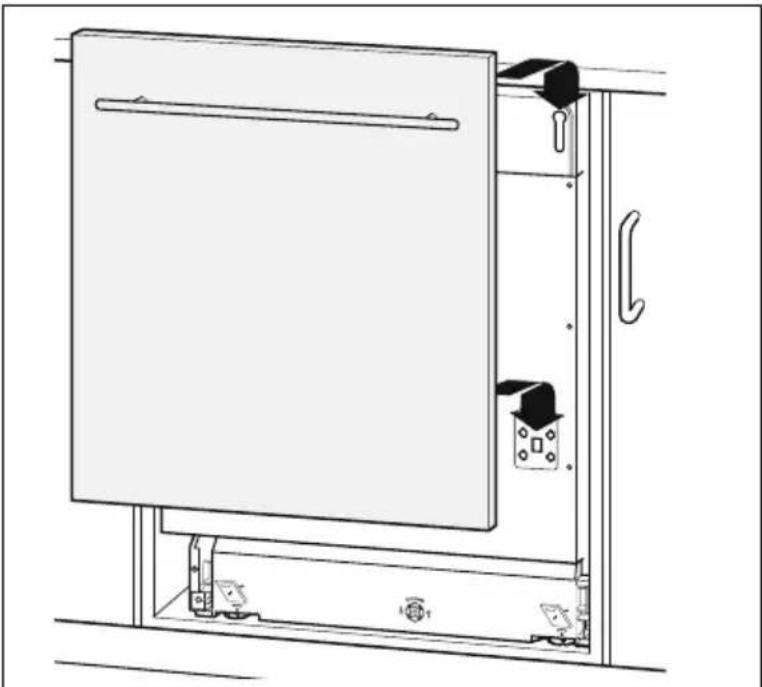

6. Agganciare il pannello

frontale allo sportello della lavastoviglie.

7. Tenere fermo il pannello frontale e aprire con cautela lo sportello della

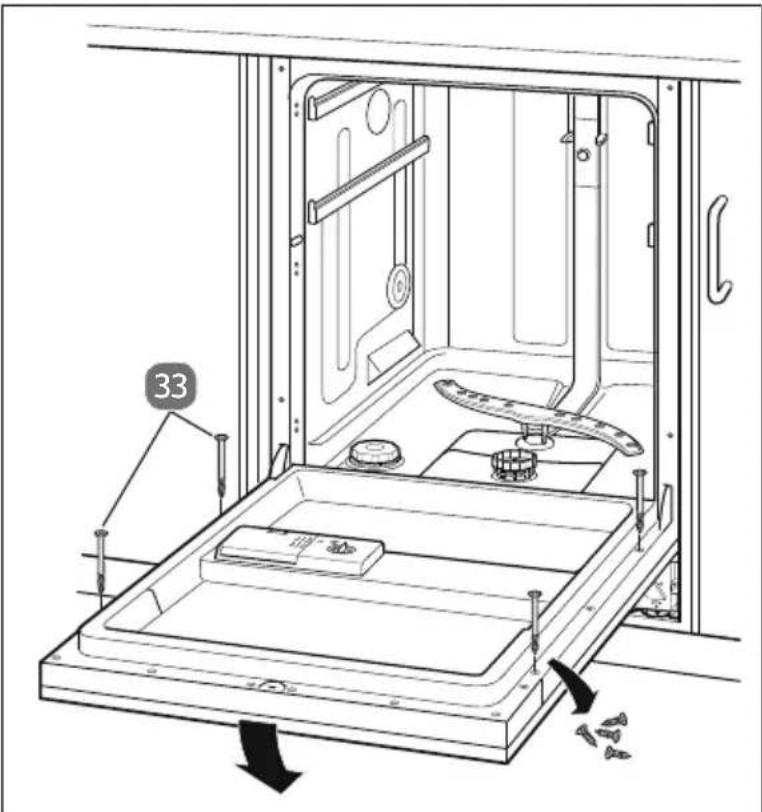

lavastoviglie. 126 di 1588. Svitare le 4 viti dalle posizioni raffi gurate in alto e avvitare il pannello frontale con le 4 viti

fornite in dotazione.

9. Inserire di nuovo l'apparecchio nella nicchia d'incasso.

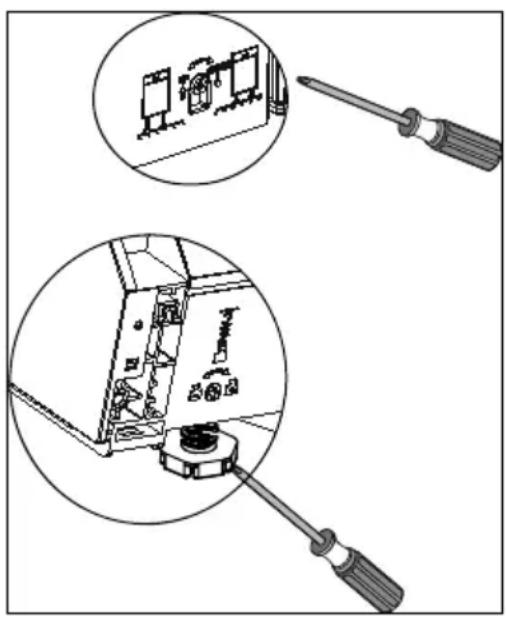

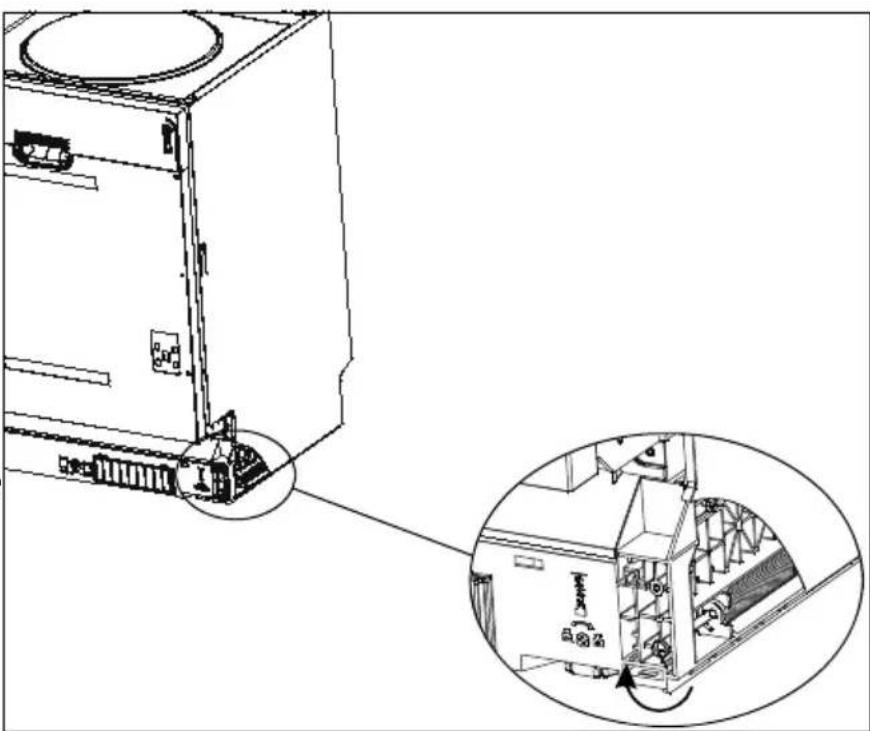

Regolare la tensione della molla dello sportello Dopo il montaggio di un pannello frontale può essere necessario au- mentare la tensione del- la molla dello sportello. La tensione della molla è corretta quando lo sportello aperto resta in posizione orizzontale. − Regolare la tensione della molla con un cacciavite a croce. Nel caso lo sportello sia molto pesante, ruotare verso destra per aumentare la tensione della molla.

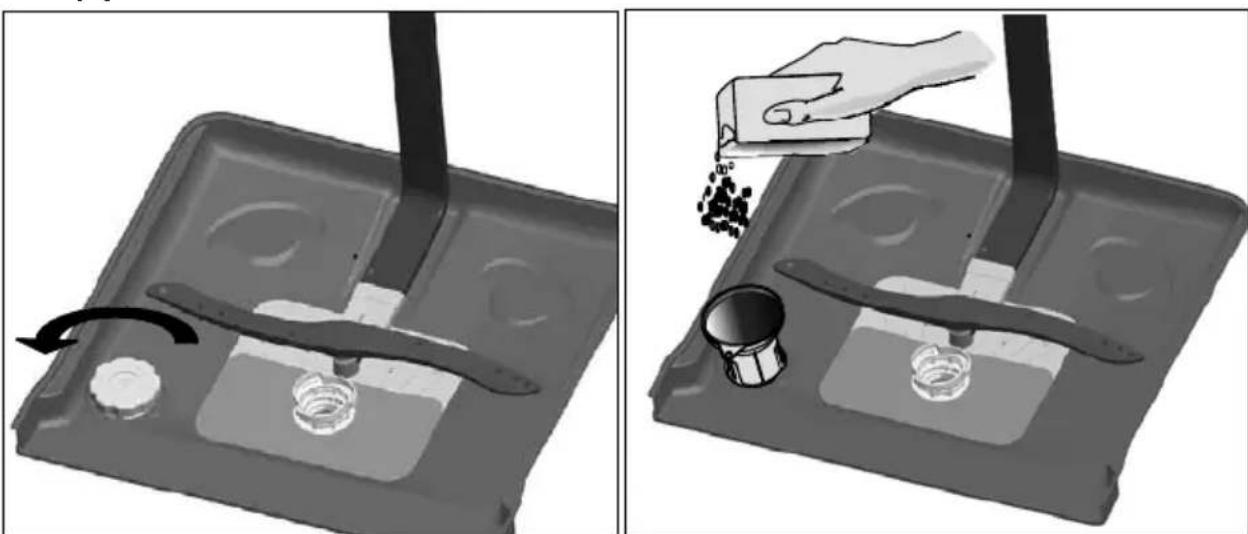

127 di 158Preparare il dispositivo Aggiungere sale nell'apparecchio Il sale per lava stoviglie (sale rigenerante) viene usato per addolcire l'acqua quando questa ha una durezza almeno "media" di 1-2. − Utilizzare solo sale per lavastoviglie. AVVISO! Danni alle cose! Pericolo di danni all'apparecchio nel caso venga utilizzato sale non idoneo. − Utilizzare sempre sale per lavastoviglie/sale rigenerante idoneo. − Il normale sale da cucina non è adatto e può danneggiare l'apparecchio.

1. Rimuovere il cestello per stoviglie

e svitare il coperchio del conteni- tore del sale.

2. Prima di iniziare a utilizzare l'apparecchio, aggiungere 1 litro d'acqua nel

contenitore del sale

3. Versare quindi 1,5 kg di sale per lavastoviglie. È normale che esca una

piccola quantità d'acqua dal contenitore del sale.

4. Una volta riempito il contenitore, richiudere il coperchio ruotandolo in

5. Per evitare danni all'apparecchio, subito dopo il riempimento del

contenitore del sale occorre avviare un programma di lavaggio (vedere “Avviare un programma di lavaggio” a pagina 140). 128 di 158A seconda della velocità di scioglimento del sale nell'acqua, è possi- bile che l'avviso Aggiungere Sale continui a restare visualizzato dopo l'aggiunta del sale. Il contenitore del sale deve essere riempito solo quando viene vi- sualizzato l'apposito avviso. Se sono presenti residui di sale nell'apparecchio, avviare un pro- gramma veloce per sciacquarli. Impostare il consumo di sale − Impostare il consumo di sale in base alla durezza dell'acqua locale. − Le impostazioni necessarie per le diverse durezze dell'acqua sono ripor- tate nella tabella seguente. Eventualmente informarsi sulla durezza dell'acqua presso la società di approvvigionamento idrico. Grado di durezza dell'acqua Consumo di sale premere –/+ Display

(durezza in gradi tedeschi) mmol/l (millimoli per litro) 0-5 0-0,9 1 Durezza Acqua

18-22 3,1-4,0 4 (impostazione di fabbrica) Durezza Acqua

23-34 4,1-6,1 5 Durezza Acqua

− Aprire la porta dell'apparecchio. − Premere il tasto per accendere l'apparecchio.

129 di 158− Per defi nire le impostazioni, premere ripetutamente il tasto Menu fi no a quando nel menu viene visualizzato Aggiungere Sale. − Premere il tasto + oppure – per impostare il consumo di sale come indi- cato nella tabella precedente. − Confermare la selezione premendo il tasto OK. Caricare brillantante Il brillantante evita il deposito di gocce e residui d'acqua sulle stoviglie nell'ultima parte del programma di lavaggio. Inoltre, il brillantante fa sì che le stoviglie si asciughino meglio e più in fretta. Nell'apparecchio è possibile utilizzare brillantante liquido. Il contenitore

si trova accanto a quello del detersivo

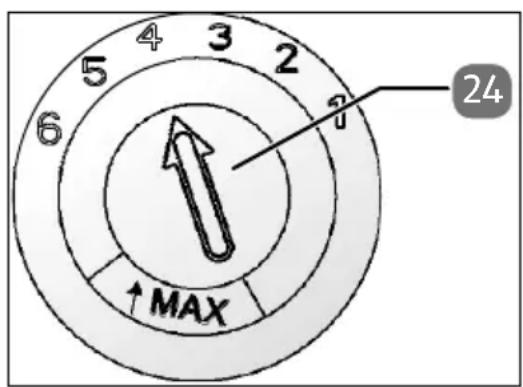

sul lato interno dello sportello. La capacità del contenitore del brillantante è di ca. 110 ml. AVVISO! Danni alle cose! Pericolo di danni all'apparecchio nel caso venga utilizzato bril- lantante non idoneo. − Aggiungere solo brillantante puro per lavastoviglie. I brillan- tanti con additivi di lavaggio o additivi di altro tipo non sono idonei. − Aprire lo sportello dell'apparecchio. − Ruotare il coperchio del contenitore del brillantante in senso antiorario verso la freccia di sinistra e rimuoverlo. − Aggiungere il brillantante fi no a raggiungere il segno "MAX". Assicurarsi che il contenitore non trabocchi. − Rimontare il coperchio con la punta della freccia sulla freccia di sinistra e ruotarlo in senso orario verso la freccia di destra. 130 di 158Aggiungere brillantante È necessario aggiungere brillantante quando viene visualizzato il messag- gio Aggiungere Brill.. In tal caso aggiungere il brillantante come descritto in precedenza. Per controllare di tanto in tanto il livello del brillantante, a sinistra ac- canto all'apertura del contenitore del brillantante si trova l'indicatore di riempimento

. L'indicatore varia in base al livello di riempimento del contenitore: pieno 1/2 pieno 1/4 pieno – riempire il contenitore. vuoto Dopo il riempimento rimuovere il brillantante in eccesso con un panno umido e chiudere il coperchio. Regolare il dosaggio del brillantante Il regolatore di dosaggio

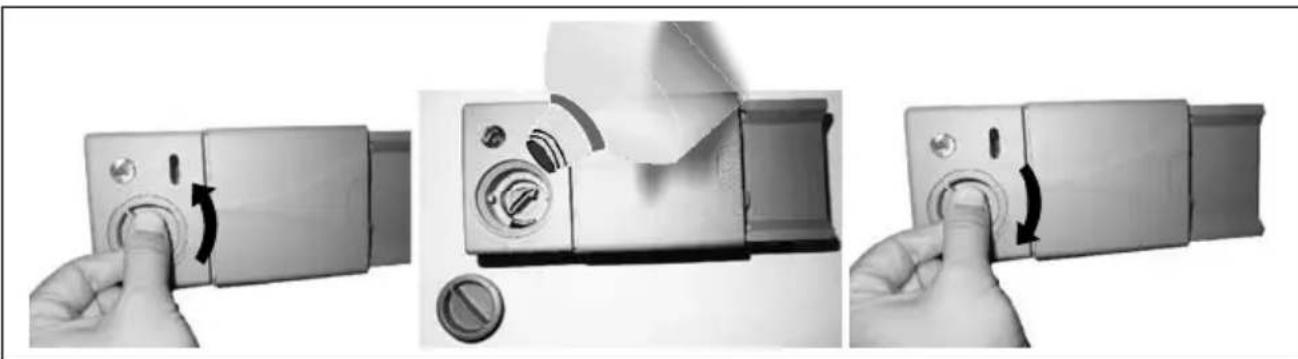

si trova all'in- terno del contenitore del brillantante. A tale scopo togliere il coperchio. Il regolatore ha 6 livelli di dosaggio. Iniziare con il livello 4 e controllare se le stoviglie la- vate presentano macchie d'acqua o non si asciugano bene. In tal caso aumentare il do- saggio impostando il regolatore a un livello superiore, ad es. con una moneta. Se le stoviglie appaiono opache o i bicchieri risultano "appannati", ridurre la quantità di brillantante. Ruotare il regolatore a un livello inferiore. Informazioni sulla lavastoviglie AVVERTENZA! Pericolo di lesioni! I detersivi sono prodotti chimici e contengono sostanze aggres- sive e corrosive. − Tenere i detersivi fuori dalla portata dei bambini!

131 di 158Tipi di detersivi Il detersivo per lavastoviglie scioglie e rimuove la sporcizia da stoviglie e po- sate. Utilizzare detersivi idonei alle lavastoviglie. Esistono tre tipi di detersivi per lavastoviglie:

• detersivi con fosfati e cloro

• detersivi con fosfati e senza cloro

• detersivi senza fosfati e senza cloro Normalmente i detersivi per lavastoviglie in polvere non contengono fosfati. Poiché i fosfati addolciscono l'acqua, senza di essi non si ottiene l'effetto di addolcimento. Aggiungere quindi in ogni caso sale per lavastoviglie (vedere pagina 128). Nel caso si utilizzi un detersivo senza fosfati, aumentare la dose di detersivo per evitare mac chie d'acqua su stoviglie e bicchieri. I detersivi contenenti cloro sbiancano leggermente le stoviglie. Le macchie colorate e i bordi vengono rimossi più diffi cilmente senza cloro. In tal caso scegliere un programma di lavaggio con una temperatura superiore. Detersivi concentrati Si possono distinguere due tipi di detersivi in base alla composizione chimica:

• detersivi convenzionali alcalini con componenti corrosivi

• detersivi a basso tenore alcalino e con enzimi naturali. Un programma di lavaggio "normale" abbinato a un detersivo concentrato riduce la sporcizia dell'acqua ed è meglio per le stoviglie. Questi programmi di lavaggio sono predisposti per sciogliere la sporcizia in modo ottimale e, con un detersivo concentrato, possono raggiungere lo stesso risultato di un programma "intensivo". Detersivi in pastiglie I diversi componenti dei detersivi in pastiglie (ad es. per le pastiglie 3 in 1: detersivo, brillantante, sale) si sciolgono uno dopo l'altro. Poiché contengo- no più componenti, non è necessario utilizzare brillantante e/o sale a parte. Alcune pastiglie non si sciolgono completamente durante i cicli di lavaggio brevi. Assicurarsi che le pastiglie siano idonee al programma di lavaggio scelto e osservare le indicazioni del produttore. 132 di 158Aggiungere detersivo È necessario aggiungere detersivo per lavastoviglie prima di ogni ciclo di lavaggio. Aggiungere sempre solo la quantità di detersivo indicata nella ta- bella riportata più avanti. In genere questo apparecchio necessita di meno detersivo rispetto a una lavastoviglie tradizionale. Solitamente è suffi ciente un cucchiaio di detersivo per lavare un carico completo di stoviglie. È tuttavia possibile che ne occorra di più nel caso in cui il grado di sporcizia sia elevato. Aggiungere il detersivo sempre appena prima di avviare il ciclo di lavag- gio, in modo che la polvere non si inumidisca e possa quindi sciogliersi correttamente. − Aprire lo sportello dell'apparecchio. − Se il coperchio del contenitore del detersivo

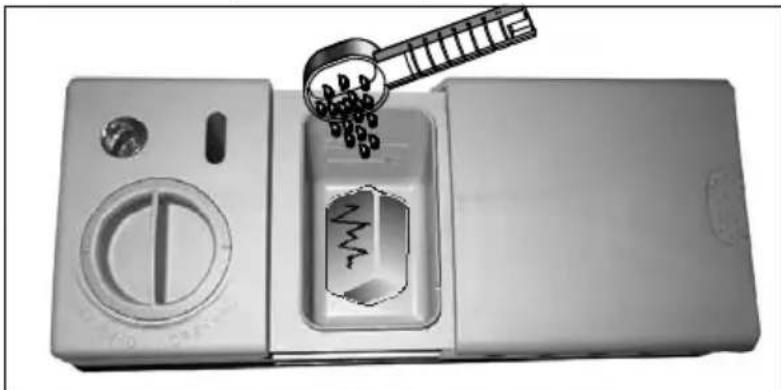

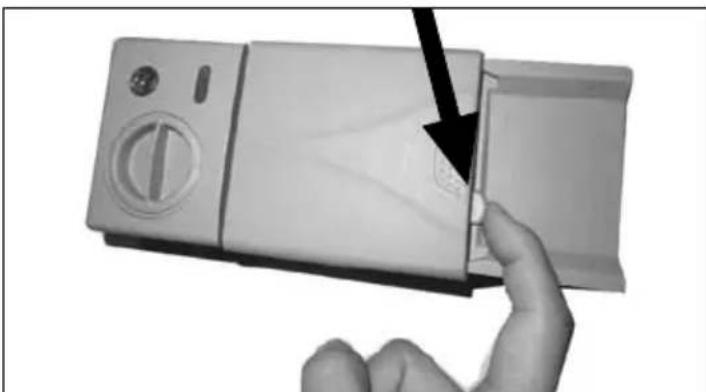

è chiuso, premere il pulsante di sblocco. Il coperchio si apre. − Aggiungere il detersivo in polvere o in pastiglie nel vano di dosaggio. In caso di prelavaggio: se si utilizza detersivo in polvere, aggiungerne ca. 5 grammi in più. − Chiudere il coperchio del vano. Il coperchio deve scattare in sede in modo da non potersi riaprire.

133 di 158Inserimento di stoviglie e posate Informazioni generali − Utilizzare solo stoviglie e posate idonee alla lavastoviglie. Quando si acquistano le stoviglie, assicurarsi che presentino l’indicazione di ido- neità al lavaggio in lavastoviglie. − Utilizzare detersivi non molto aggressivi adatti anche a stoviglie delicate. − Rimuovere i residui consistenti di cibo dalle stoviglie e mettere in ammollo i residui essiccati. Non è tuttavia necessario sciacquare le stovi- glie sotto acqua corrente prima del ciclo di lavaggio. − Per evitare danni a bicchieri o posate, non estrarli dalla lavastoviglie subito dopo il termine del programma di lavaggio. Lasciare prima raf- freddare le stoviglie. − Inserire gli oggetti cavi come tazze, bicchieri, padelle, ecc. con l'apertura verso il basso, in modo che non vi si accumuli acqua. − Non inserire le stoviglie una nell'altra e non coprire parti di stoviglie. − Inserire le stoviglie grandi nel cestello per stoviglie. − Per ottenere buoni risultati di lavaggio, non sovraccaricare la lavastoviglie. ATTENZIONE! Pericolo di lesioni! Pericolo di lesioni a causa di oggetti appuntiti. − Disporre in orizzontale i coltelli e gli altri oggetti con punte affi late, in modo da evitare ferite. Stoviglie non idonee o non sempre idonee Stoviglie non idonee

• Stoviglie con elementi di legno, corno, madreperla

• Parti di plastica non resistente al calore

• Stoviglie con più parti collegate

• Bicchieri di cristallo

• Parti in acciaio non inossidabile 134 di 158Stoviglie non sempre idonee

• Alcuni tipi di vetro possono diventare opachi dopo numerosi cicli di lavaggio

• Le parti in argento e alluminio possono scolorirsi

• Gli stampi smaltati a vetro possono sbiadire dopo numerosi cicli di lavaggio Esem pio di caricamento di stoviglie Caricare i cestelli per stoviglie

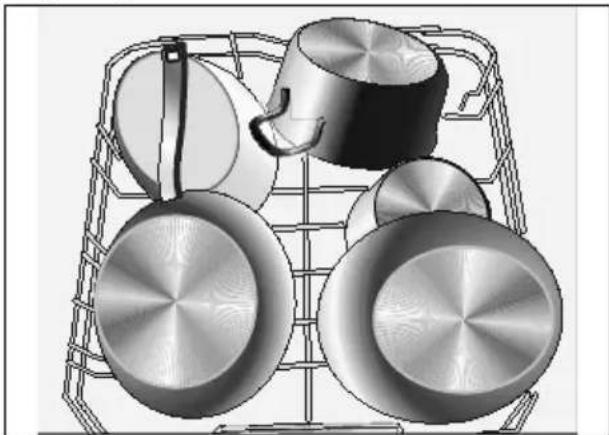

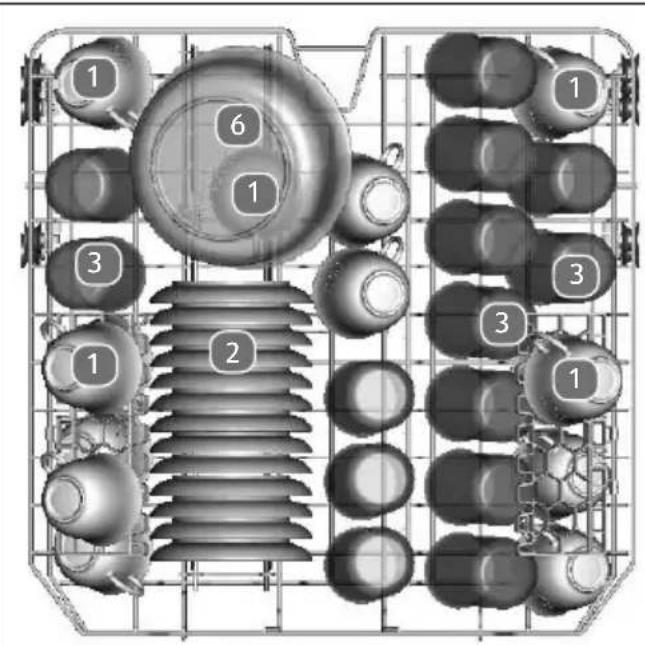

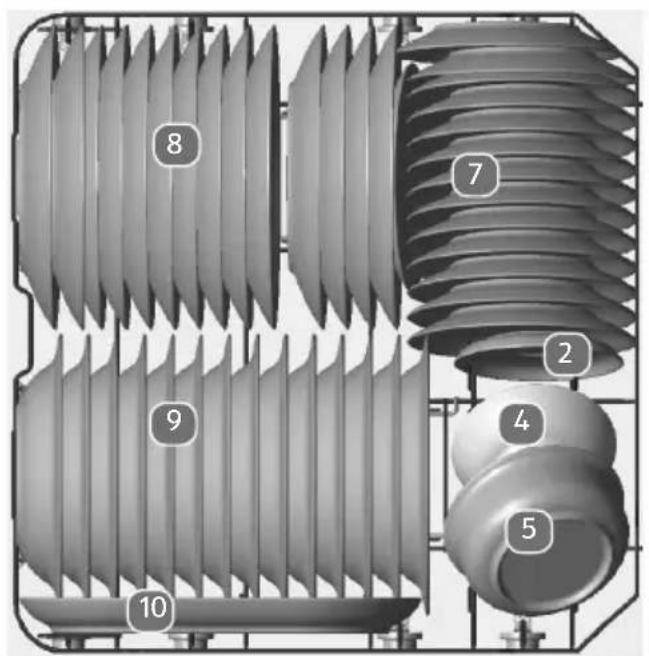

come raffi gurato negli esempi. Per ottene- re un lavaggio ottimale, le parti delle stoviglie devono essere collocate nelle posizioni previste.

10) Piatto da portata

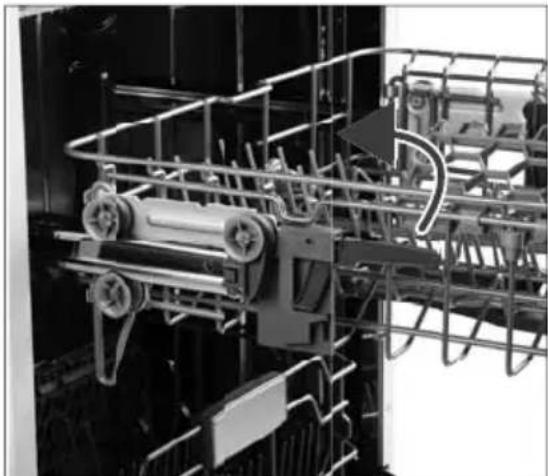

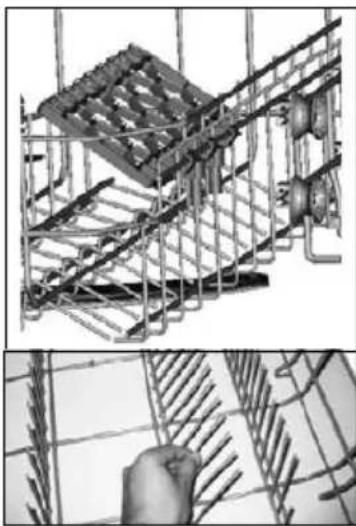

135 di 158Per avere più posto per le tazze o per stabilizzare i bic- chieri con il gambo, è possibile ribaltare verso il basso il supporto per le tazze. − Ribaltare in basso il supporto per le tazze e appog- giarvi i bicchieri. Esempio di caricamento di pentole Se non sono necessari i sostegni per i piatti (7-9), è possibile ribaltarli verso il basso in modo da fare spazio ad es. per le pentole: Esempio di caricamento del cas setto per posate Le posate dovrebbero essere disposte preferibilmente nell'apposito cassetto

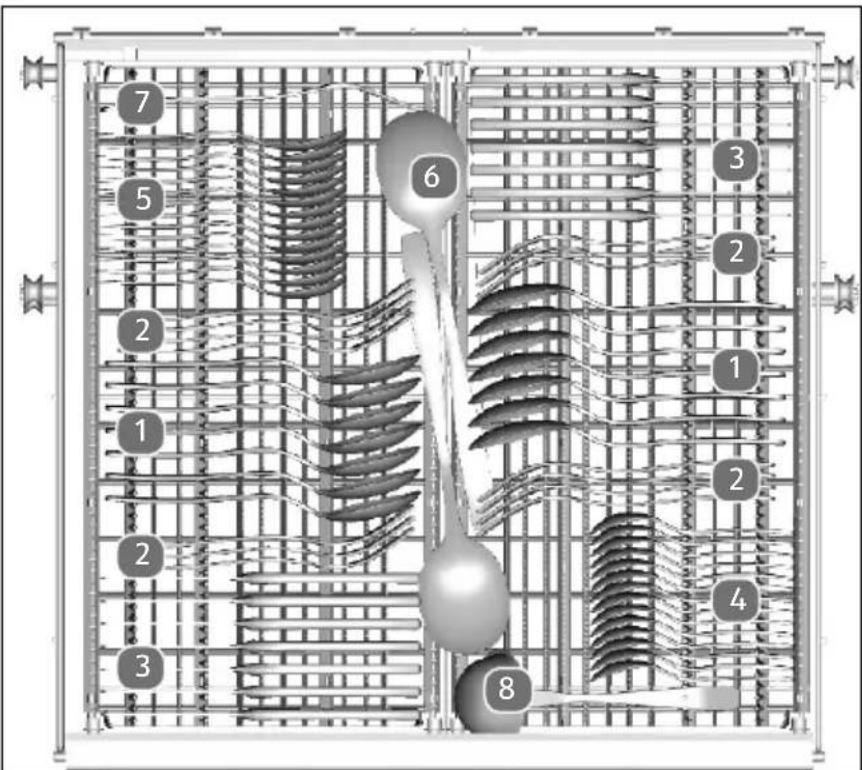

. I coltelli lunghi e affi lati devono essere posizionati in orizzontale per evitare ferite.

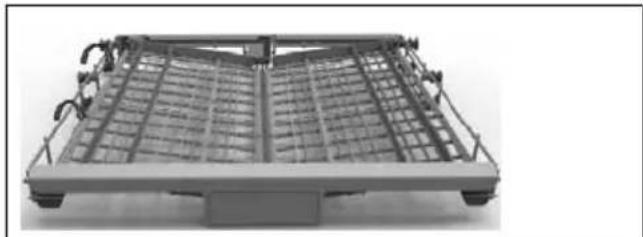

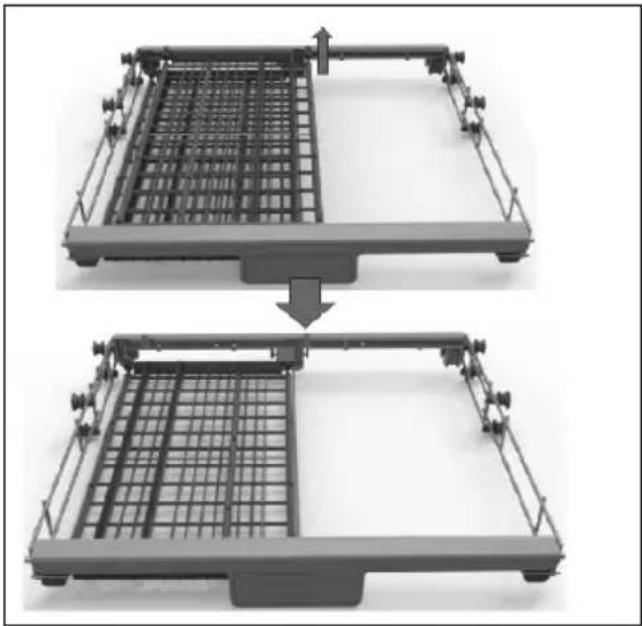

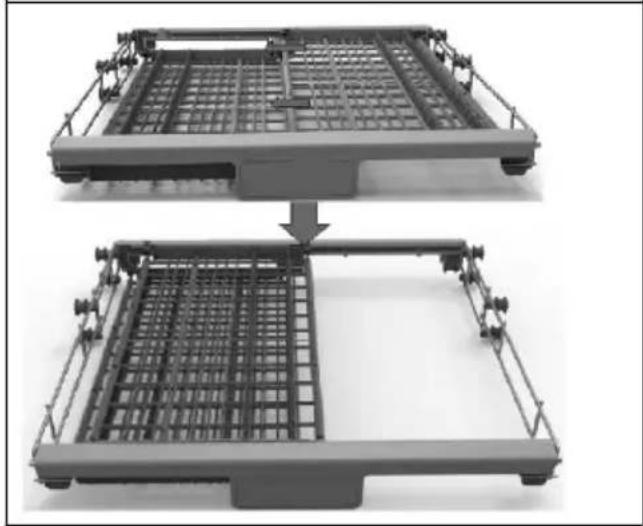

È possibile posizionare il cassetto per posate in diversi modi:

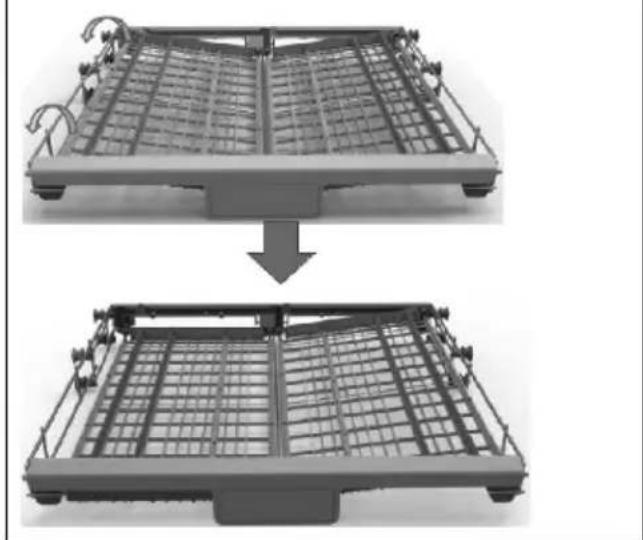

136 di 158− Sollevare il lato sinistro del cassetto. Entrambi i lati si inclinano leg- germente verso l'interno. − Portare il lato sinistro del cas- setto nella posizione inferiore. Il lato sinistro è piatto, quello de- stro è inclinato. − Sollevare i due lati del cassetto. Si ha una superfi cie completa- mente piatta. − Spingere il lato destro del cas- setto verso sinistra. I due cassetti sono uno sull'altro.

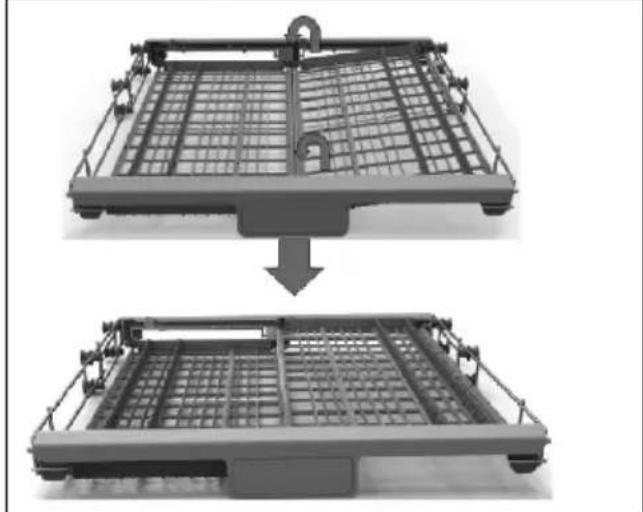

137 di 158− Rimuovere completamente il lato destro del cassetto. In questo modo si ha più spazio per il cestello superiore delle stoviglie. Cestello per posate − Se si devono lavare molte posate, utilizzare anche il cestello per posate fornito in dotazione. − Posizionare il cestello per posate sul cestello per stoviglie inferiore. − In caso di posate con parti molto sporche, inserire le parti delle posate nel cestello da appoggiare, in modo che le singole parti non si tocchino e possano essere raggiunte meglio dai getti degli irroratori. ATTENZIONE! Pericolo di lesioni! Pericolo di lesioni a causa di oggetti appuntiti. − Disporre in orizzontale nel cestello per posate estraibile i coltelli e gli altri oggetti con punte affi late, in modo da evitare ferite. − Assicurarsi che il lato affi lato delle posate sia sempre rivolto in basso e che nessuna parte passi attraverso il cestello. 138 di 158Regolazione del cestello per stoviglie superiore È possibile regolare in altezza il cestello per stoviglie superiore, in modo da ricavare più spazio per le stoviglie più alte. Il cestello per stoviglie superiore può essere regolato in due posizioni. − Tirare la maniglia verso l'alto e alzare il cestello per stoviglie fi no a quando scatta in sede (più spazio nel cestello per stoviglie inferiore). − Tirare la maniglia verso il basso e portare il cestello per stoviglie nella posizione più bassa (più spazio nel cestello per stoviglie superiore).

139 di 158Avviare un programma di lavaggio S cegliere il programma Nella tabella seguente sono indicati i diversi programmi di lavaggio e i loro utilizzi. Se possibile, scegliere un program- ma veloce o a basso consumo di energia, come il programma "Economico" o "Rapido". Questi programmi sono con- trassegnati con *. Programma Adatto a Ciclo Detersivo (lavaggio principale/ prelavag- gio) Durata Consumo di ener- gia [kWh] Consumo di acqua [l] Brillan- tante Lavaggio Auto Stoviglie come pentole, piatti, bicchieri e padel- le con sporcizia leggermente essiccata Prelavaggio (45 °C) Lavaggio automati- co (45-55 °C) Risciacquo Risciacquo (65°C) Asciugatura 30 / 5 g 150 0,9-1,3 11-15 Sì 140 di 158Programma Adatto a Ciclo Detersivo (lavaggio principale/ prelavag- gio) Durata Consumo di ener- gia [kWh] Consumo di acqua [l] Brillan- tante Intensivo Stoviglie pesanti come pentole, padelle, casse- ruole e stoviglie con sporcizia essiccata Prelavaggio (50°C) Lavaggio (55°C) Risciacquo Risciacquo (65°C) Asciugatura 30 / 5 g 175 1,6 17,5 Sì Normale Stoviglie normali come pentole piccole, piatti, bic- chieri e padelle poco sporche Prelavaggio (45°C) Lavaggio (55°C) Risciacquo Risciacquo (65°C) Asciugatura 30 / 5 g 185 1,3 13,5 Sì ECO* Stoviglie poco sporche come piatti, bicchieri, ciotole e padelle poco sporche Prelavaggio Lavaggio (45°C) Risciacquo (55°C) Asciugatura 30 / 5 g 220 0,83 10 Sì

141 di 158Programma Adatto a Ciclo Detersivo (lavaggio principale/ prelavag- gio) Durata Consumo di ener- gia [kWh] Consumo di acqua [l] Brillan- tante 90 MIN Stoviglie e bic- chieri poco sporchi Lavaggio (65°C) Risciacquo (65°C) Asciugatura 35 g ca.90 1,35 12,5 Sì Cristalli Stoviglie poco sporche come bicchieri, porcellana Lavaggio (40 °C) Risciacquo Risciacquo (60°C) Asciugatura 30 / 5 g 130 0,9 13 Sì Rapido* Stoviglie poco sporche che non devono essere asciugate Lavaggio (45°C) Risciacquo (40°C) Risciacquo (55°C) 25 g 30 0,75 11 No Ammollo Risciacquo di sto- viglie sporche che si desidera lavare più tardi nella giornata Prelavaggio 15 0,02 4 No

• Il programma Economico viene utilizzato per il ciclo di test ai sensi di EN 50242. Come impostazione per il brillantante si consiglia la posizione 6. 142 di 158Utilizzo della lavastoviglie Per l'utilizzo dell'apparecchio procedere come segue:

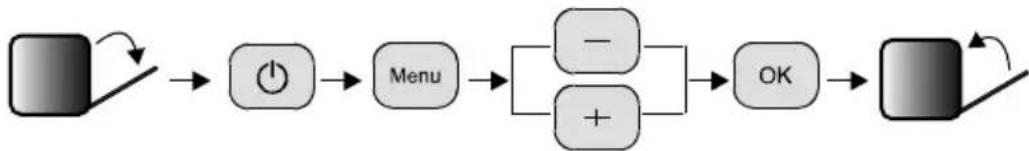

1. Aprire l'apparecchio, caricarlo e prepararlo come descritto in

2. Aggiungere il detersivo, il brillantante e se necessario il sale in base al

programma prescelto.

3. Inserire la spina in una presa elettrica da 220–240 V ~ 50 Hz. Il fusibile/

salvavita deve essere protetto per un minimo di 10 ampere. Aprire com- pletamente il rubinetto di affl usso dell'acqua.

4. Accendere l'apparecchio premendo il tasto

La spia di funzionamento proietterà un punto luminoso giallo sul pavimento.

5. Richiamare il menu premendo il tasto Menu.

6. Per spostarsi nel menu utilizzare i tasti +/–.

7. Confermare la selezione premendo il tasto OK.

8. Chiudere lo sportello.

L'apparecchio si avvia. Durante il funzionamento, sul display vengono visualizzate le fasi di lavaggio, ad es. Prelavaggio, Lavaggio, Risciacquo, Asciugatura e al termine Fine insieme ai relativi simboli e al tempo restante. Cambiare la lingua del menu È possibile cambiare la lingua del menu alla voce Lingua. − Premere ripetutamente il tasto Menu fi nché sul display viene visualiz- zato Lingua. − Selezionare la lingua per il menu Русский, Nederlands, English, Deut- sch, Italiano o Français con i tasti +/–. − Confermare la selezione premendo il tasto OK.

143 di 158Cambiare programma È possibile cambiare programma quando l'apparecchio si è appena avviato. Se la macchina è in funzione da più tempo, potrebbe essere necessario ag- giungere detersivo ed eventualmente anche brillantante.

1. Aprire lo sportello per interrompere il programma.

2. Premere i tasti + oppure – per cambiare il programma.

3. Confermare la selezione premendo il tasto OK.

4. Chiudere lo sportello.

5. Il programma cambiato si avvia dopo ca. 10 secondi.

Scegliere le opzioni dei programmi È possibile scegliere altre opzioni per i programmi.

1. Accendere l'apparecchio premendo il tasto

2. Richiamare il menu dei programmi premendo il tasto Menu.

3. Spostarsi nel menu con i tasti +/– e scegliere il programma desiderato.

4. Confermare la selezione premendo il tasto OK.

5. Premere ripetutamente il tasto Menu fi nché sul display viene visualiz-

6. Premere i tasti +/– per selezionare l'opzione Extra-Asciugatura,

Rapido, Extra-Igiene oppure Spento.

7. Confermare la selezione premendo il tasto OK.

8. Chiudere lo sportello.

L'apparecchio si avvia. Defi nire le funzioni degli irroratori È possibile decidere quale irroratore deve essere utilizzato per un programma.

1. Accendere l'apparecchio premendo il tasto

2. Richiamare il menu dei programmi premendo il tasto Menu.

3. Spostarsi nel menu con i tasti +/– e scegliere il programma desiderato.

4. Confermare la selezione premendo il tasto OK.

5. Premere ripetutamente il tasto Menu fi nché sul display viene visualiz-

zato Lavaggio Alternato.

6. Premere i tasti +/– per selezionare l'opzione Irroratore Sup., Lavaggio

Totale oppure Irroratore Inf.. 144 di 1587. Confermare la selezione premendo il tasto OK.

8. Chiudere lo sportello.

L'apparecchio si avvia. Apertura durante il funzionamento È possibile aprire lo sportello mentre un programma è in funzione per inse- rire altre stoviglie o prelevarne alcune. Questa operazione può essere con- siderata effi ciente solo se il programma è avviato da breve tempo, perché altrimenti è possibile che le nuove stoviglie inserite non vengano lavate completamente. ATTENZIONE! Pericolo di lesioni! Quando lo sportello viene aperto mentre è in funzione un pro- gramma, è possibile che l'acqua calda o il vapore caldo fuorie- scano causando lesioni. − Non aprire subito lo sportello completamente, ma attendere ca. 3 secondi in modo che l'irroratore si fermi, quindi aprire lo sportello completamente.

1. Aprire lo sportello leggermente per interrompere il programma. Atten-

dere ca. 3 secondi in modo che l'irroratore si fermi, quindi aprire lo sportello completamente. Se si apre lo sportello quando l'apparecchio è in funzione, viene emesso un segnale acustico ogni minuto.

2. Inserire o togliere le altre stoviglie.

3. Chiudere lo sportello per far proseguire il programma. Il programma

prosegue dopo ca. 10 secondi. Utilizzare l'avvio differito È possibile fare in modo che un programma di lavaggio si avvii in differita. Scegliere un ritardo di avvio compreso tra 1 e 24 ore.

1. Accendere l'apparecchio premendo il tasto

2. Richiamare il menu dei programmi premendo il tasto Menu.

3. Spostarsi nel menu con i tasti +/– e scegliere il programma desiderato.

4. Confermare la selezione premendo il tasto OK.

145 di 1585. Premere ripetutamente il tasto Menu fi nché sul display viene visualiz- zato Partenza ritardata.

6. Premere i tasti +/– per impostare il ritardo (Ore) dopo il quale l'apparec-

chio deve avviare il programma di lavaggio. Sul display verrà visualiz- zato il ritardo selezionato.

7. Confermare la selezione premendo il tasto OK.

8. Chiudere lo sportello.

L'apparecchio si avvierà automaticamente dopo il ritardo impostato. Fine del programma di lavaggio ATTENZIONE! Pericolo di ustioni! Quando lo sportello viene aperto mentre è in funzione un pro- gramma, è possibile che l'acqua calda o il vapore caldo fuorie- scano causando lesioni. − Non aprire subito lo sportello completamente, ma attendere fi no a quando l'apparecchio si è raffreddato. ATTENZIONE! Pericolo di lesioni! Pericolo di inciampo a causa dello sportello aperto. − Al termine di un ciclo di lavaggio richiudere lo sportello dell'apparecchio. Una volta terminato il programma, viene emesso un segnale acustico e l'ap- parecchio si spegne automaticamente. − Chiudere il rubinetto di affl usso dell'acqua e aprire parzialmente lo sportello. − Attendere alcuni minuti prima di estrarre le stoviglie, in modo che que- ste si possano asciugare più velocemente e il calore possa uscire. − Estrarre le stoviglie e le posate. È normale che l'apparecchio sia umido all'interno. − Estrarre le stoviglie prima dal cestello inferiore, quindi da quello supe- riore in modo da escludere che l'acqua possa sgocciolare sulle stoviglie poste più in basso. 146 di 158Pulizia e manutenzione PERICOLO! Pericolo di scossa elettrica! Rischio di scossa elettrica per la presenza di parti sotto tensione. − Prima di ogni pulizia o manutenzione estrarre la spi- na dalla presa elettrica. Sistema di fi ltro Il sistema di fi ltro impedisce che residui di cibo, più o meno consistenti, ostruiscano l'affl usso dell'acqua danneggiando l'apparecchio.

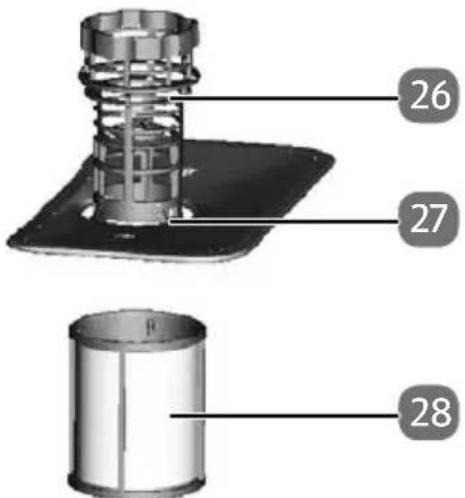

Il fi ltro è formato da tre componenti: fi ltro grossolano che trattiene pezzi più grossi come ad es. il vetro, microfi ltro per le particelle di piccole dimensioni, fi ltro principale. AVVISO! Pericolo di danni all'apparecchio! L'apparecchio può subire danni se viene utilizzato senza fi ltro. − Non avviare mai l'apparecchio senza avere montato i fi ltri! − Un fi ltro installato scorrettamente può danneggiare l'appa- recchio o le stoviglie.

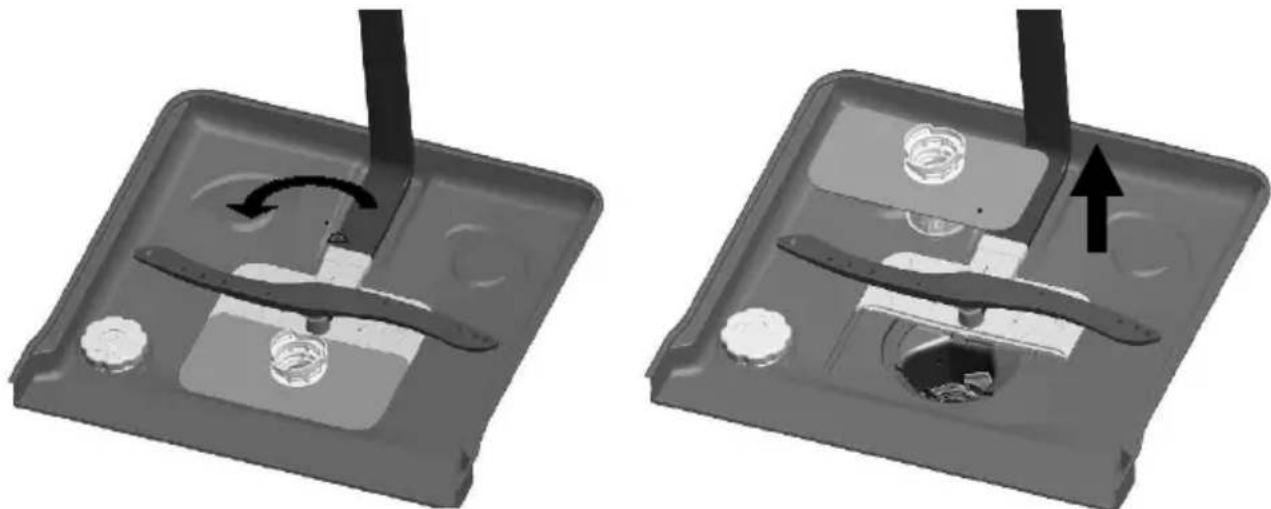

147 di 158Pulire il fi ltro Affi nché l'apparecchio possa sempre garantire una buona effi cienza di la- vaggio, è necessario pulire il fi ltro periodicamente. − Per estrarre il fi ltro, ruotare il microfi ltro in senso antiorario. − Estrarre il microfi ltro. − Estrarre anche il fi ltro principale. − Sciacquare i fi ltri sotto acqua corrente pulendoli accuratamente con una spazzola. Dopo ogni ciclo di lavaggio controllare che non vi siano residui che bloccano il fi ltro e, se necessario, rimuoverli immediatamente. − Per rimontare il sistema di fi ltri, procedere in ordine inverso. Pulire l'apparecchio − Pulire l'esterno dell'apparecchio con un panno umido e con un deter- gente delicato. Non utilizzare prodotti corrosivi, abrasivi o oggetti appuntiti per pulire l'apparecchio. Materiali che graffi ano come lana d'acciaio o spugne non sono idonei. − Pulire lo sportello dell'apparecchio con un panno umido. Assicurarsi che durante la pulizia non penetri umidità nei circuiti elettronici dello sportello, in modo da non danneggiare l'apparecchio. − Anche sul pannello dei comandi fare attenzione che non possa pene- trare umidità nei circuiti elettronici. Non utilizzare detergenti spray! − L'irroratore nell'interno dell'apparecchio può essere rimosso per la pulizia. A tale scopo sollevarlo leggermente ed estrarlo. Pulire l'irrora- tore sotto acqua corrente assicurandosi di non ostruire le aperture. In seguito rimontarlo. 148 di 158− All'interno dell'allacciamento per l'affl usso dell'acqua si trova un fi ltro. È possibile estrarlo con una pinza e pulirlo. In seguito rimontare il fi ltro. Protezione dal congelamento Quando si utilizza l'apparecchio in un ambiente freddo, ad e. durante i mesi invernali, dopo ogni ciclo di lavaggio attenersi alle seguenti indicazioni per evitare il congelamento: − Scollegare la spina di alimentazione dalla presa. − Chiudere il rubinetto di affl usso dell'acqua e scollegare il tubo dell'ac- qua dalla valvola di ingresso. − Lasciare fuoriuscire l'acqua dal tubo e dalla valvola (ad es. in un secchio). − Ricollegare il tubo alla valvola di ingresso dell'acqua. − Rimuovere il sistema di fi ltro dal fondo dell'apparecchio e assorbire l'acqua residua con uno straccio o una spugna. AVVISO! Pericolo di danni all'apparecchio! L'apparecchio potrebbe subire danni a causa di operazioni improprie. − Rivolgersi al servizio clienti o a una persona che possieda qualifi che equivalenti se l'apparecchio non dovesse più funzionare a causa di congelamento. Inutilizzo prolungato − Eseguire un ciclo di lavaggio. − Scollegare la spina dalla presa di corrente. − Chiudere il rubinetto di affl usso dell'acqua. − Lasciare lo sportello dell'apparecchio parzialmente aperto per evitare formazione di odori e per salvaguardare la guarnizione.

149 di 158Trasportare l'apparecchio ATTENZIONE! Pericolo di lesioni! Apparecchio di peso elevato. Pericolo di lesioni durante il sollevamento. − Trasportare l'apparecchio insieme ad almeno un'altra persona. Se possibile, trasportare l'apparecchio sempre in verticale. Se necessario, è possibile trasportare l'apparecchio anche rivolgendone il dorso verso terra. Risoluzione dei problemi Anomalie tecniche L’apparecchio non si avvia. Il fusibile è difettoso o è scattato il salvavita FI. Cambiare il fusibile o riattivare il salvavita FI. Assicurarsi che il circuito elettrico sia protetto per un minimo di 10 ampere. L’apparecchio non è acceso. Accendere l’apparecchio. Lo sportello dell'appa- recchio non è comple- tamente chiuso. Chiudere correttamente lo sportello. L'acqua non è sta- ta pompata fuori dall'apparecchio. Il tubo di scarico dell'acqua è piegato. Posare il tubo in modo che non sia piegato. Filtro ostruito. Pulire periodicamente il fi ltro. Tubo di scarico dell'ac- qua ostruito. Controllare il tubo di scarico dell'acqua. As- sicurarsi che il tubo di scarico dell'acqua sia in- stallato correttamente. 150 di 158Anomalie generali Schiuma nell'apparecchio. Detersivo sbagliato. Utilizzare solo detersivi idonei alle lavastoviglie. Nel caso in cui si formi della schiuma, aprire l'apparecchio e atten- dere fi no a quando la schiuma è scomparsa. Avviare quindi il ciclo di lavaggio "Rapido" senza detersivo in modo da rimuovere i residui di detersivo. Residui di brillantante. Rimuovere subito il brillantante. Accessori dell'appa- recchio macchiati. È stato utilizzato un detersivo con additivi coloranti. Utilizzare solo detersivi senza additivi coloranti. Depositi bian- chi all'interno dell'apparecchio. Acqua del rubinetto dura/calcarea. Pulire l'apparecchio utilizzando una spugna umida con detersivo per lavastoviglie. Indossare guanti di gomma du- rante la pulizia. Utilizzare sempre e solo detersivi per lavastoviglie. Macchie di ruggine sulle posate. Le posate non sono inossidabili. Non è stato avviato un programma dopo l'ag- giunta del sale. Dopo avere aggiunto il sale, avviare sempre il programma rapido sen- za stoviglie.

151 di 158Rumori Rumori sec- chi o strascicati nell'apparecchio. L'irroratore urta contro le stoviglie o un pezzo nel cestello oppure una parte delle stovi- glie non è fi ssata nel cestello. Fermare il programma e sistemare diversamente le stoviglie. Risultato di lavaggio non soddisfacente Le stoviglie non sono pulite. Le stoviglie non sono state disposte correttamente. Vedere paragrafo “In- serimento di stoviglie e posate” a pagina 134. Le stoviglie non sono pulite. Il programma selezio- nato non era adatto. Scegliere un program- ma più intenso (vedere capitolo “Scegliere il programma” a pagina 140). Le stoviglie non sono pulite. Non è stato usato ab- bastanza detersivo. Utilizzarne di più o cam- biare detersivo. Alcune parti delle sto- viglie bloccano il movi- mento dell'irroratore. Sistemare diversamente le stoviglie in modo che l'irroratore possa muo- versi liberamente. Il fi ltro non è stato in- serito o non è stato in- serito correttamente. Pulire e/o inserire il fi ltro correttamente. Pulire inoltre l'irroratore (vede- re "”Pulire l’apparecchio” a pagina 148"). I bicchieri sono macchiati. Combinazione di ac- qua dolce e troppo detersivo. Utilizzare meno detersi- vo nel caso in cui si ab- bia acqua dolce e usare il programma più breve per lavare correttamen- te i bicchieri. 152 di 158Risultato di lavaggio non soddisfacente Macchie nere o gri- gie sulle stoviglie. Le posate o gli acces- sori in alluminio sono entrati in contatto con i piatti. Utilizzare un detersivo delicato per togliere le macchie. Nello scomparto del detersivo è ancora presente del deter- sivo dopo il ciclo di lavaggio. Il coperchio dello scomparto del detersi- vo è stato bloccato da delle stoviglie. Sistemare diversamente le stoviglie. Risultato di asciugatura non soddisfacente Le stoviglie non si asciugano. Le stoviglie non sono state disposte correttamente. Inserire le stoviglie come descritto nel capitolo "Inserimento di stoviglie e posate". Brillantante in quanti- tà insuffi ciente. Utilizzare più brillantan- te/riempire lo scompar- to del brillantante fi no all'orlo. Le stoviglie sono state estratte troppo presto. Non estrarre le stoviglie subito dopo il termine del programma. Aprire leggermente lo sportello per lasciare uscire il vapore. Estrarre le stoviglie quando sono solo leg- germente calde. È stato scelto il pro- gramma sbagliato. Nei programmi di breve durata la temperatura è più bassa. Scegliere un programma che duri di più e arrivi a una tempe- ratura superiore.

153 di 158Messaggi d'errore Messaggio d'errore Signifi cato Possibile causa/Rimedio Errore 1 Non viene pom- pata acqua nell'apparecchio. Aprire il rubinetto di affl usso dell'acqua nel caso in cui non sia com- pletamente aperto o aumentare la pressione dell'acqua. Errore 4 L'apparecchio trabocca/perde. Assicurarsi che lo spor- tello sia chiuso e che l'affl usso e lo scarico dell'acqua siano colle- gati correttamente. Troppa acqua Chiudere l'impianto dell'acqua. Se vi è acqua sul fondo dell'apparecchio a cau- sa di un riempimento eccessivo, toglierla prima di riavviare l'apparecchio. Errore 8 Errore valvola di distribuzione. Contattare il servizio clienti. Errore C Errore chip. Contattare il servizio clienti. Aggiungere Brill. Brillantante esaurito. Aggiungere brillantante. Aggiungere Sale Contenitore del sale vuoto. Aggiungere sale nel contenitore. Malf. Ingresso Acqua L'acqua non entra correttamente. Controllare l'entrata dell'acqua, vedere in alto. 154 di 158Smaltimento Imballaggio L'imballaggio protegge l'apparecchio da eventuali danni durante il trasporto. Gli imballaggi sono prodotti con materiali che posso- no essere smaltiti nel rispetto dell'ambiente e destinati a un cor- retto riciclaggio. Apparecchio Gli apparecchi usati non devono essere smaltiti insieme ai rifi uti domestici. Come previsto dalla direttiva 2012/19/UE, al termine del ciclo di vita dell'apparecchio occorre smaltirlo correttamente. In questo modo i materiali contenuti nell'apparecchio verranno riciclati e si ridurrà l'impatto ambientale. Consegnare l'apparecchio usato a un punto di raccolta per rifi uti elettrici o a un centro di smaltimento. Per ulteriori informazioni rivolgersi all'azienda locale di smalti- mento o all'amministrazione comunale. Dati tecnici Alimentazione elettrica 220-240V ~ 50 Hz Potenza assorbita 1760-2100 W Classe di effi cienza energetica A+++ (lavaggio Economico) Consumo energetico (annuo) 237 kWh (280 lavaggi Economici) Consumo di acqua (annuo) 2800 litri l (lavaggio Economico) Effi cienza di lavaggio A Effi cienza di asciugatura A Livello acustico 44 dB (A) re 1 pW Capacità fi no a 14 coperti Pressione di ingresso dell'acqua 0,04 – 1,0 MPa (0,4 – 10 bar) Allacciamento acqua calda max. 65 °C Classe di protezione I

155 di 158Dimensioni (L x H x P) 598 x 550 x 815 mm Peso ca. 40 kg Lunghezza del tubo fl essibile di affl usso 1500 mm Lunghezza del tubo fl essibile di scarico 1400 mm Con riserva di modifi che tecniche e di errori di stampa. Distributore: MEDION AG, Am Zehnthof 77, 45307 Essen, Germany Informazioni sulla conformità MEDION AG dichiara che il prodotto MD 37128 è conforme ai seguenti requisiti europei:

• Direttiva EMC 2014/30/CE

• Direttiva bassa tensione 2014/35/CE

• Direttiva sulla progettazione ecocompatibile 2009/125/CE

• Direttiva RoHS 2011/65/UE. Le dichiarazioni di conformità complete sono disponibili all'indirizzo www.medion.com/conformity. 156 di 158Note legali Copyright © 2016 Ultimo aggiornamento: 21-03-2016 Tutti i diritti riservati. Il presente manuale di istruzioni è protetto da copyright. È vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra forma senza l’autorizzazione scritta da parte del produttore. Il copyright appartiene all’azienda: Medion AG Am Zehnthof 77 45307 Essen Germania Il manuale può essere ordinato alla hotline dell‘assistenza e scaricato dal portale www.medion.com/ch/de/service/start/. È inoltre possibile effettuare una scansione del codice QR riportato sopra e scaricare il manuale dal portale dell‘assistenza utilizzando un dispositivo portatile.
