MANUALE UTENTE FO290TD - REV 1 DOMETIC

INSTALLAZIONE / USO / MANUTENZIONE - IT

INSTALLAZIONE uso F+ HANUTENZIONE |

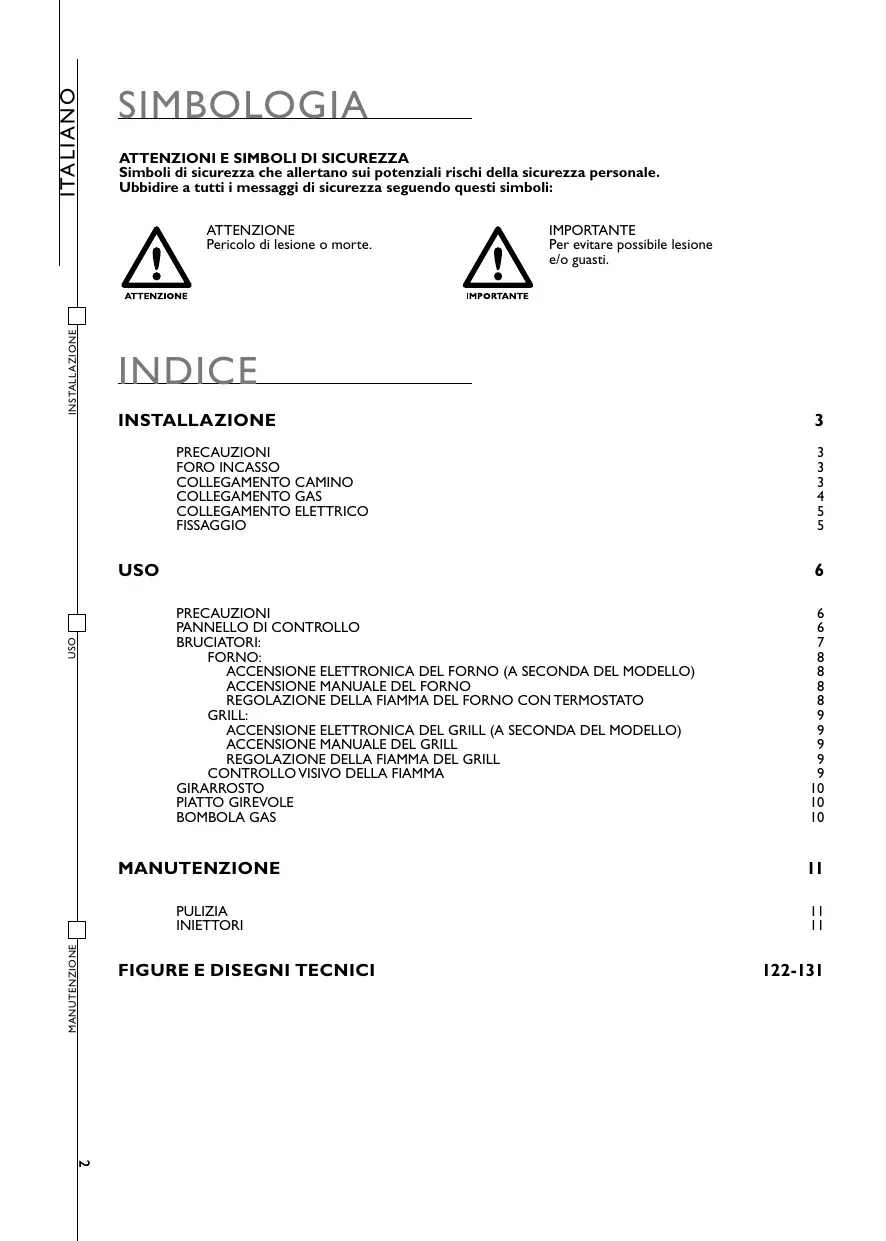

ATTENZIONI E SIMBOLI DI SICUREZZA

urezza che allertano sui poten: lella sicurezza personale. Übbidire a eute messaggi di sicurezza seguendo questi simboli: ATTENZIONE IMPORTANTE Pericolo di lesione o morte Per evitare possible lesione elo guasti. INSTALLAZIONE PRECAUZIONI FORO INCASSO COLLEGAMENTO CAMINO COLLEGAMENTO GAS COLLEGAMENTO ELETTRICO FISSAGGIO uso PRECAUZIONI

PANNELLO DI CONTROLLO

Rispettare le distanze minime dalle pareti e dal pavimento come indicato in FIG. | - PAG. 122 a seconda del modello.

DIMENSIONI FORO D'INCASSO

Effettuare un foro nel mobile come indicato nella FIG. 2 - PAG. 123 a seconda del modello. 11 mobile deve essere propriamente costruito in squadra con il piano di lavoro orrizzontale e la facciata del mobile. Il foro di incasso del mobile deve essere propriamente in squadra. Nel caso di aperture per aerazione del mobile evitare che materiali combustibili possano accedere alle stesse. COLLEGAMENTO CAMINO 1 MODELLI FO290TD - FO290TS - FO291 TD - FO291TS - FO390TD - FO390TS FO391TD - FO39ITS DEVONO ESSERE COLLEGATI A UN CAMINO ATETTO.

INSTALLAZIONE EU ALTANO

1 Fissare l'attacco camino (K) con le 2 vit in dotazione come illustrato in FIG. 3 - PAG 126 e proseguire con l'llacciamento del tubo e del camino. Il camino a tetto deve essere montato verticalmente con inclinazione massima di 15°. Fare un foro & 60mm sul tetto del mezzo in prossimità del forno. Se necessario introdurre sulla parete del foro una striscia di lamiera di spessore 1mm,in modo che il tetto non si deformi durante il fissaggio e rimanga impermeabile. Introdurre il camino e fissarlo con il dado dalinterno del mezzo. Per garantire l'impermeabilità del tetto, stringere nuovamente il dado di fissaggio del camino dopo alcune ore di funzionamento del forno.

Collegare il tubo di scarico come indicato in FIG.4 - PAG. 127. Infilare il tubo nel camino fino ad arresto e fissarlo con una vite autofilettante. Fissare bene alle pare il tubo di scarico (2 55mm) e il tubo di protezione (2 65mm) con le fascette per tutta la loro lunghezza. GAS CONTROLLARE QUESTI DATI PRIMA DI ALLACCIARE L'APPARECCHIO ALLA BOMBOLA.I RIDÜTTORI DI PRESSIONE DA UTILIZZARE FRA LA BOMBOLA E L'APPARECCHIO DEVONO ESSERE CONFORMI ALLE CATEGORIE INDICATE NELLA TABELLA SOTTOSTANTE. ATTENZIONE Questo apparecchio pud funzionare con i gas seguenti e le relative pressioni di alimentazione. La categoria (o le categorie) second cui & stato regolato l'apparecchio indicata chiaramente sull'etichetta identificativa incollata sull apparecchio. CATEGORIA E PAESI DI DESTINAZIONE PRESSIONE GAS 13B/P(30) 30 mbar Butano (G30) AT BE DE DK FI GB NL NO PT SE SI 30 mbar Propano (G31) 13+ (28-30/37) 28-30 mbar Butano (G30) BE CH ES FR GB IEIT PT SI 37 mbar Propano (G31)

VN555 -VN565 DURANTE LE OPERAZIONI DI INSTALLAZIONE E COLLEGAMENTO, IL TUBO CONDUTTORE DI GAS DELL'APPARECCHIO NON DEVE ESSERE SOGGETTO A

TORSIONE,TRAZIONE O ALTRE SOLLECITAZIONI

ATTENZIONE Il collegamento della conduttura del gas nell'apparecchio deve essere effettuato mediante tubo metallico rigido e raccordi a tenuta. Si pu usare tubo flessibile ma deve essere:

2) Sempre ispezionabile:

b) Protetto da possibili contatti con parti riscaldabili (come la parte sottostante dei bruciatori); <) Protetto da qualsiasi sollecitazione (torsione, trazione, schiacciamento.): d) Protetto dalle parti mobili dell'incasso (es. un cassetto); ) Di lunghezza massima di 15m; ? Sostituito prima della sua data di scadenza; Una volta effettuato l'allacciamento verificare la tenuta del circuit gas usando un fluido non corrosivo per la ricerca di eventuali perdite. Non usare una soluzione di acqua e sapone. NON UTILIZZARE FIAMME LIBERE. LETTRICO Questo capitolo riguarda solo quei modelli dove à presente la scritta 12V=: sulletichetta identificativa incollata sull'apparecchio. QUESTO APPARECCHIO DEVE ESSERE COLLEGATO SOLAMENTE AD UN GENERATORE DI 12V -. IL CIRCUITO DEVE ESSERE PROTETTO DA UN FUSIBILE NON SUPERIORE À 3 Ampere. OSSERVARE LA CORRETTA POLARITÀ NELL' ALLACCIAMENTO! INPORTANTE NON COLLEGARE ASSOLUTAMENTE L'APPARECCHIO ALLA TENSIONE DI RETE (230 V-) CIÔ PROVOCHEREBBE LA DEFINITIVA DISTRUZIONE DEI COMPONENTI ÉD UN PERICOLO PER L'UTENTE. Per l'llacciamento dell apparecchio usare un doppio cavetto rosso e nero da 1,5 mm? e connetterlo alla morsettiera posta nella parte posteriore dell'apparecchio. terminale rosso ë il polo positivo ed il teminale nero & il polo negativo. FISSAGGIO QUESTO APPARECCHIO DEVE ESSERE FISSATO AL MOBILE TRAMITE DELLE

VITICOME DESCRITTO IN FIG. 5 - PAG. 128

INSTALLAZIONE uso my

1 simboli seguenti indicano il bruciatore che corrisponde alla manopola. NOTA: Model diversi potrebbero avere manopole e simboli diversi

QUESTO SIMBOLO SI TROVA VICINO ALLA MANOPOLA DEL BRUCIATORE FORNO QUESTO SIMBOLO SI TROVA VICINO ALLA MANOPOLA DEL BRUCIATORE GRILL 1 simboli seguenti indicano la regolazione del bruciatore che corrisponde alla posizione della manopola. NOTA: Modelli diversi potrebbero avere manopole e simboli diversi

En INTERRUTTORE PIATTO GIREVOLE BRUCIATORI Di seguito le caratteristiche dei bruciatori riferiti ai vari modelli:

INSTALLAZIONE uso my

HANUTENZIONE | FORNO L'ACCENSIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA SOLO CON LA PORTA COMPLETAMENTE APERTA. ALL'INTERNO DEL FORNO LA GRIGLIA, LA LECCARDA (VASSOIO) O ILTEGAME DEVONO ESSERE POSIZIONATI IN MODO TALE CHE NON VADANO À CONTATTO DIRETTO CON LE FIAMME. SE LA FIAMMA DEL BRUCIATORE SI SPEGNE ACCIDENTALMENTE CHIUDERE LA ATÉANE MANOPOLA DEL GAS E ATTENDERE UN MINUTO PRIMA DI RIACCENDERE. - ACCENSIONE ELETTRONICA DEL FORNO (A SECONDA DEL MODELLO) Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione da 1 a 6. Contemporaneamente schiacciare il pulsante accensione elettronica (in quei modell con il simbolo sulla porta, il pulsante di accensione non & visibile e viene azionato schiacciando a fondo la manopola). Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la flamma resti accesa. SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE RIPETERE L'OPERAZIONE DOPO OGNUNO DEI SEGUENTI SUGGERIMENTI:

L'accensione manuale viene utilizzata in assenza di accensione elettronica o in caso di guasto della stessa. Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione da 1 a 6. Contemporaneamente accendere il bruciatore con un flammifero o accendigas. Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la flamma resti accesa. SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA. SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO E— DIARRIVO DEL GAS E CONTATTARE IL RIVENDITORE. - REGOLAZIONE DELLA FIAMMA DEL FORNO CON TERMOSTATO POSIZIONI 1 2 3 4 s 6 TEMPERATURE |130° C | 160° c | 180° c | 200° c | 220°c |240°c La famma del bruciatore del forno, appena acceso, resta alla portata massima in tutte le posizioni della manopola e diminuisce automaticamente alla portata minima quando la temperatura impostata del forno viene raggiunta

L'accensione manuale viene utilizzata in assenza di accensione elettronica o in caso di guasto della stessa. Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione GRILL o in posizione di famma grande. Contemporaneamente accendere il bruciatore con un flammifero o accendigas. Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la famma resti accesa. SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA. SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO ——— DIARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.

- REGOLAZIONE DELLA FIAMMA DEL GRILL

Per i modelli VN555 e VN565: per regolare la fiamma ruotare la manopola nella posizione desiderata. Per tutti gli altri model: il gril deve essere utilizzato solamente alla portata termica nominale.

CONTROLLO VISIVO DELLA FIAMMA

A seconda del tipo di gas utilizzato, l'aspetto della fiamma é il seguente: Propano (G31): famma con il dardo interno blu ed il contorno nitido. Butano (G30): fiamma con lievi punte gialle all'accensione del bruciatore le quali si intensificano man mano che il bruciatore si riscalda. TNSTAIT:

INSTALLAZIONE uso my

HANUTENZIONE | Accendere il bruciatore del forno come indicato nel capitolo FORNO. Posizionare la manopola di comando nella posizione desiderata. Introdurre la leccarda con il girarrosto montato come indicato in FIG. 7 - PAG. 130. Premere l'apposito interuttore per far funzionare il motore del girarrosto. IL PIATTO GIREVOLE DEVE ESSERE UTILIZZATO SOLO CON IL GRILL. IMPORTANTE. Accendere il bruciatore del grll come indicato nel capitolo GRILL. Introdurre la leccarda con il piatto girevole come indicato in FIG. 8 - PAG. 131-Premere l'apposito interruttore per far funzionare il motore del piatto girevole. L'IMPIEGO DI GAS E/O DI UNA PRESSIONE DIVERSA DA QUANTO PRESCRITTO DALLA SMEV PUO’ DETERMINARE CONDIZIONI ANOMALE DI FUNZIONAMENTO DELL'APPARECCHIO PERTANTO LA SMEV DECLINA OGNI RESPONSABILITA’ DERIVANTE DALL'USO SCORRETTO DELL'APPARECCHIO. IMPORTANTE Le bombole di gas che possono essere usate sono le più comuni nel paese in cui viene utilizzato l'apparecchio. I gas da usare é indicato chiaramente all'esterno dell'imballo e sull'etichetta indelebile incollata sul retro dell'apparecchio. In ogni caso osservare le seguenti indicazioni: Le bombole di gas devono essere disposte nell'apposito vano in posizione verticale dotate di valvola e riduttore di pressione e l'accesso non deve essere ostacolato. La sostituzione delle bombole deve poter essere eseguita senza impedimento con facilità. ATTENZIONE!: AI momento della sostituzione della bombola gas occorre prendere le seguenti precauzioni

2) chiudere i rubinetti dell'apparecchio:

b) accertarsi che nelle vicinanze non vi ia nessuna flamma o fuoco; c) chiudere la valvola della bombola gas da sostituire; d) svitare il riduttore della bombola esaurita, toglierla dall'apposito vano. Procedere in senso inverso per la sostituzione. Verificare eventuali perdite di gas usando un fluido non corrosivo. Non usare una soluzione di acqua € sapone. NON UTILIZZARE FIAMME LIBERE; €) accendere i bruciatori e verificare il corretto funzionamento, in caso negativo rivolgersi ad un tecnico autorizzato. CHIUDERE L'ALIMENTAZIONE DEL GAS ALLA BOMBOLA DOPO L'USO.

Consigliamo di utilizzare un rivelatore elettronico omologato di fughe di gas. Se si averte odore di gas:

2) Aprire le finestre, ed immediatamente far uscire tutte le persone dal camper, caravan ec.

b) Non toccare interruttori elettrici, accendere fiammiferi o fare qualsiasi cosa che potrebbe infiammare il gas. c) Spegnere ogni famma libera. d) Chiudere la valvola della bombola o serbatoio del gas, non aprire la valvola finché la perdita di gas non é stata individuata ed eliminata. €) Contattare un tecnico autorizzato.

a + | 320 mm à € 5 É È 2 Lis mm
