Mærke	DOMETIC
Model	FO290TD (REV 1)
Produkttype	Bærbar køleskab
Strømforsyning	Butangas (G30) eller propangas (G31) afhængig af version; 12V til belysning og elektronisk tænding
Ovnens termiske effekt	1,2 kW (87 g/h)
Antal brændere	1 (kun ovn, ingen grill)
Tænding	Elektronisk og manuel (tændstik eller gastænder)
Termostat	Positioner 1 til 6, temperaturer fra 130 °C til 240 °C
Forbrændingsluftkapacitet	2,4 m³/h
Anbefalet gastryk	28-30 mbar (butan) eller 37 mbar (propan) afhængig af kategori
Elektrisk tilslutning	12 V DC beskyttet med 3 A max sikring (modeller med belysning/tænding)
Installation	Indbygget i et møbel, med røgudsugning via skorsten på taget
Sikkerhed	Automatisk gasstop hvis flammen slukkes; brug aldrig åben ild til at opdage lækager
Vedligeholdelse	Rengør med vand og sæbe eller neutralt rengøringsmiddel; brug ikke slibende midler eller damp
Reservedele tilgængelige	Injektorer (diameter 0,53 mm til ovn)
Reparationsmulighed	Indgreb forbeholdt en autoriseret tekniker
Tilsigtet brug	Campingvogn, caravan, båd; kun til madlavning
Standarder	Klasse 3: indbygningsapparat; i overensstemmelse med lokale regler

Ofte stillede spørgsmål - FO290TD - REV 1 DOMETIC

Hvordan tænder jeg ovnen på FO290TD?

Tryk helt på kontrolknappen og drej den mellem position 1 og 6. Tryk samtidig på den elektroniske tændingsknap (eller brug en tændstik til manuel tænding). Hold knappen nede i nogle få sekunder efter flammen er tændt.

Hvad gør jeg, hvis ovnflammen slukker ved et uheld?

Luk straks gashanen og vent mindst et minut, før du forsøger at genantænde. Følg derefter den normale tændingsprocedure.

Hvilken type gas skal bruges med FO290TD?

Apparatet kan køre på butan (G30) eller propan (G31). Tjek mærkepladen for at kende den korrekte kategori og gastryk (f.eks. 28-30 mbar butan eller 37 mbar propan).

Hvordan rengør jeg ovnen efter brug?

Vent, indtil apparatet er afkølet. Rengør overflader i rustfrit stål eller emaljeret med vand og neutral sæbe, skyl og tør. Brug aldrig slibende midler, ståluld eller damprenser. Undgå metalskrabere på glas.

Kan ovnen bruges uden elektrisk tilslutning?

Ja, manuel tænding med tændstik eller gastænder er mulig selv uden 12 V-strøm. Indvendig belysning og elektronisk tænding vil dog ikke fungere uden 12 V.

Hvad er ovnens maksimale temperatur?

Termostaten gør det muligt at indstille temperaturen fra 130 °C (position 1) til 240 °C (position 6). Flammen forbliver på fuld effekt, indtil den indstillede temperatur er nået, og falder derefter automatisk.

Hvordan installerer jeg aftræksskorstenen?

Bor et hul på Ø60 mm i køretøjets tag, fastgør skorstenen og tilslut aftræksrøret (Ø55 mm) med beskyttelsesrøret (Ø65 mm) som vist i figur 3 og 4 i manualen. Sørg for, at røret er væk fra varmefølsomme materialer.

Hvad gør jeg, hvis jeg lugter gas?

Åbn straks vinduer og evakuer personer. Rør ikke ved elektriske kontakter og brug ikke åben ild. Luk gasslangeventilen og kontakt en autoriseret tekniker for at lokalisere og reparere lækagen.

Hvordan skifter jeg injektorer til en anden gastype?

Denne operation skal udføres af en autoriseret tekniker. Til ovnen FO290TD har injektoren en diameter på 0,53 mm (stemplet 53). Hold injektorholderen med et passende værktøj under afmontering/montering.

Kan apparatet bruges udendørs?

Ja, forudsat at det er installeret i et fritidskøretøj eller en båd med korrekt ventilation. Overhold sikkerhedsafstande til brændbare materialer og brug det aldrig uden korrekt røgudsugning.

BRUGSANVISNING FO290TD - REV 1 DOMETIC

Sikkerhedssymboler, der henviser til potentielle farer for den personlige sikkerhed.

Overhold alle disse sikkerhedsforskrifter og følg de nedenstående symboler:

ADVARSEL

ADVARSEL

Risiko for kvæstelser eller død.

FORSIGTIG

VIGTIGT

Overhold minimumafstandene fra væggene og fra gulvet, som vist på FIG. I - SIDE 122, afhængigt af modellen.

MÅL FOR INDBYGNINGSHULLET

Der udbores et hul i skabet, som vist på FIG. 2 - SIDE 123 afhængigt af modellen.

Skabet skal være vinkelret med den vandrette arbejdsflade og med skabets forreste del. Skabets indbygningshul skal være vinkelret.

Hvis skabet er udstyret med udluftningshuller, bør man undgå, at brandfarlige materialer kan trænge ind i åbningerne.

FORBINDELSE TIL SKORSTENEN

MODELLERNE FO290TD - FO290TS - FO29ITD - FO29ITS - FO390TD - FO390TS FO39ITD - FO39ITS SKAL FORBINDES TIL EN SKORSTEN PÅ TAGET.

UDELUKKENDE DE RØR OG DEN SKORSTEN, DER ER ANGIVET I INSTRUKSERNE, OG SOM FÅS HOS STRUMA ELLER SMEV FORHANDLERNE, MÅ ANVENDES.

SKORSTENEN OG RØRET TIL GASUDSTØDNINGEN SKAL HOLDES PÅ GOD AFSTAND FRA MATERIALER, DER IKKE KAN MODSTÅ TEMPERATURER PÅ OVER 120°C.

1. Skorstenens kobling (K) fastgøres med de 2 medfølgende skruer, som vist på FIG. 3 - SIDE 126, og fortsæt derefter med slangens og skorstenens tilslutning. 2. Skorstenen på køretøjets tag skal monteres lodret med en maksimal hældning på 15°. Der udbores et hul på 60 mm i diameter midt på taget ved siden af ovenlyset. Om nødvendigt indføres en strimmel af valset plade med en tykkelse på 1 mm i hullets væg for at undgå risikoen for, at taget kan deformeres under fastspændingen og for at sikre tætheden. 3. Skorstenen indsættes og fastgøres med møtrikken fra køretøjets indvendige del. For at sikre tagets tæthed strammes fastspændingsmøtrikken på ny efter nogle timers brug af skorstenen. 4. Udstødningsslangen tilsluttes som vist på FIG. 4 - SIDE 127. Slangen indføres i skorstenen til endestop og fastspændes ved brug af en selvskærende skrue. 5. Udstødningsslangen (55 mm i diameter) og beskyttelsesslangen (65 mm i diameter) fastgøres omhyggeligt til væggene ved hjælp af stropper under hele længden.

GASTILSLUTNING

ADVARSEL

DE NEDENSTÅENDE DATA KONTROLLERES OMHYGGELIGT FØR APPARATET TILSLUTTES FLASKEN. REDUKTIONSVENTILERNE, SOM ANVENDES MELLEM FLASKEN OG APPARATET, SKAL STEMME OVERENS MED KATEGORIERNE, DER ER LISTET PÅ FØLGENDE TABEL.

Dette apparat er i stand til at fungere med de undernævnte gasser og de tilsvarende forsyningstryk. Den kategori (eller de kategorier), som apparatet er justeret til, er klart angivet på identifikationsskiltet, der er klæbet på apparatet.

KATEGORI OG ANVENDELSLANDE	GASTRYK
I3B/P(30)	30 mbar Butan (G30)
AT BE DE DK FI GB NL NO PT SE SI	30 mbar Propan (G31)
I3+ (28-30/37)	28-30 mbar Butan (G30)
BE CH ES FR GB IE IT PT SI	37 mbar Propan (G31)

MODEL	SAMLET NOMINELT VARMEFORBRUG	PÁKR/EVET LUFTVOLUMENT TIL FORBR/ENDING
FO200FT - FO200FTFE FO290TD - FO290TS FO300 - FO300L FO390TD - FO390TS	1,2 KW - 87 gr/h	2,4 m³/h
FO211FGT FO291TD - FO291TS - FO311 FO391TD - FO391TS VN555 - VN565	1,6 KW - 116 gr/h	3,2 m³/h

ADVARSEL

UNDER INSTALLATIONS- OG TILSLUTNINGSOPERATIONERNE SKAL APPARATETS GASFORSYNINGSRØR IKKE UDSÆTTES FOR VRIDNINGER, TRÆK ELLER ANDRE BELASTNINGER.

Gasforsynings slangens forbindelse til apparatet bør udelukkende udføres ved brug af stive metalrør og med tætte koblinger. Det er også muligt at anvende en bøjelig slange, men i henhold til følgende betingelser:

a) Det skal altid være muligt at kontrollere slangen; b) Den skal være beskyttet mod mulig kontakt med dele, der risikerer at blive varme (såsom brændernes underdel); c) Den skal være beskyttet mod alle påvirkninger (vridning, træk eller knusning...); d) Den skal være beskyttet mod indbygningens bevægelige dele (f.eks. en skuffe); e) Den maksimale længde skal være på 1,5 m; f) Den bør udskiftes inden udløbsdatoen. Efter at have udført forbindelsen skal man kontrollere, at gaskredsen er tæt ved brug af en ikke ætsende væske. Undgå brug af sæbeopløsning. DER MÅ IKKE BRUGES ÅBNE FLAMMER.

ELEKTRISK TILSLUTNING

Dette kapitel vedrører udelukkende de modeller, der angiver 12V--- på apparatets identifikationsskilt.

FORSIGTIG

DETTE APPARAT SKAL UDELUKKENDE TILSLUTTES EN GENERATOR MED 12V JÆVNSTRØM. KREDSEN BESKYTTES MED EN SIKRING MED EN VÆRDI PÅ HØJST 3 AMPERE.

DEN KORREKTE POLARITET UNDER TILSLUTNINGEN SKAL OVERHOLDES!

ADVARSEL

APPARATET MÅ ALDRIG TILSLUTTES NETSPÆNDINGEN (230V~), DA DET VILLE MEDFØRE EN UOPRETTELIG ØDELÆGGELSE AF KOMPONENTERNE OG EN FARE FOR BRUGEREN.

For at tilslutte apparatet bruges en rød og sort dobbeltledning på 1,5 mm², som forbindes til klemkassen, der sidder bag på apparatet. Den røde klemme er den positive pol, og den sorte klemme er den negative pol.

FASTSPÆNDING

FORSIGTIG

DETTE APPARAT SKAL FASTSPÆNDES TIL SKABET VED BRUG AF DE MEDFØLGENDE SKRUER, SOM VIST PÅ FIG. 5 - SIDE 128.

FORHOLDSREGLER

FORSIGTIG

DETTE APPARAT BØR UDELUKKENDE ANVENDES AF VOKSNE OG ANSVARLIGE PERSONER. UNDER BRUG OG UMIDDELBART EFTER KAN DE TILGÆNGELIGE DELE VÆRE VARME; RØR IKKE VED DEM OG HOLD BØRNENE PÅ GOD AFSTAND. EFTER STEGNING, SØRG FOR AT STILLE DREJEKNAPPEN/E I LUKKET POSITION. LUK FOR HOVEDHANEN TIL GASFORSYNINGEN EFTER BRUG.

ADVARSEL

DETTE APPARAT ER IKKE MENT TIL BRUG AF PERSONER (INDBEFATTET BØRN) MED NEDSATTE PSYKISKE EVNER ELLER BEVÆGELSESHÆMMEDE, ELLER UDEN DEN TILSTRÆKKELIGE ERFARING ELLER KENDSKAB TIL APPARATET, MED MINDRE DET SKER UNDER TILSYN ELLER EFTERTRÆNING I BRUG AF APPARATET AF EN PERSON, DER ER ANSVARLIG FOR DERES SIKKERHED. BØRN SKAL OVERVÅGES FOR AT SIKRE, AT DE IKKE LEGER MED APPARATET.

BRUG AF ET GASKOGEAPPARAT FORÅRSAGER VARME OG FUGT I LOKALET, HVOR DET ER INSTALLERET. SØRG FOR, AT DER ER EN GOD UDLUFTNING I KØKKENET: KONTROLLER, AT DE NATURLIGE UDLUFTNINGSHULLER ER ÅBNE, ELLER INSTALLER EN MEKANISK UDLUFTNINGSANORDNING (EMHÆTTE MED MEKANISK UDSUGNING).

EN INTENS OG LANGVARIG BRUG AF APPARATET KAN KRÆVE EN EKSTRA UDLUFTNING, SOM OPNÅS F.EKS. VED AT ÅBNE VINDUET, ELLER EN MERE EFFEKTIV UDLUFTNING VED AT ØGE KRAFTEN AF DEN EVENTUELLE MEKANISKE UDSUGNING.

FORSIGTIG

FØR FØRSTE STEGNING SKAL OVNEN EFTERLADES TÆNDT VED MAKSIMUMSTYRKE I MINDST 30 MINUTTER OG GRILLEN I MINDST 15-20 MINUTTER.

KONTROLPANEL

De følgende symboler angiver brænderen, der svarer til drejeknappen.

BEMÆRK: Det er muligt, at forskellige modeller er udstyret med forskellige drejeknapper og/eller symboler.

DETTE SYMBOL FINDES VED SIDEN AF OVNBRÆNDERENS DREJEKNAP

DETTE SYMBOL FINDES VED SIDEN AF GRILLBRÆNDERENS DREJEKNAP

De følgende symboler angiver brænderens justering, der svarer til drejeknappens position.

BEMÆRK: Det er muligt, at forskellige modeller er udstyret med forskellige drejeknapper og/eller symboler.

LUKKET GASHANE

STOR FLAMME

LILLE FLAMME

1-2-3-4-5-6

OVN TEMPERATURER

GRILL

ANDRE SYMBOLER

KNAP TIL ELEKTRONISK TÆNDING

DETTE SYMBOL ER KLART SYNLIGT OG FINDES VED SIDEN AF OVNENS BETJENINGSGREB PÅ ALLE MODELLERNE MED ELEKTRONISK TÆNDING, SOM AKTIVERES VED AT TRYKKE GREBET NED TIL BUNDS

LAMPEAFBRYDER

STEGESPYD-AFBRYDER

FLAD DREJENDE AFBRYDER

BRÆNDERE

Herunder tabellen med brændernes specifikationer afhængigt af de forskellige modeller:

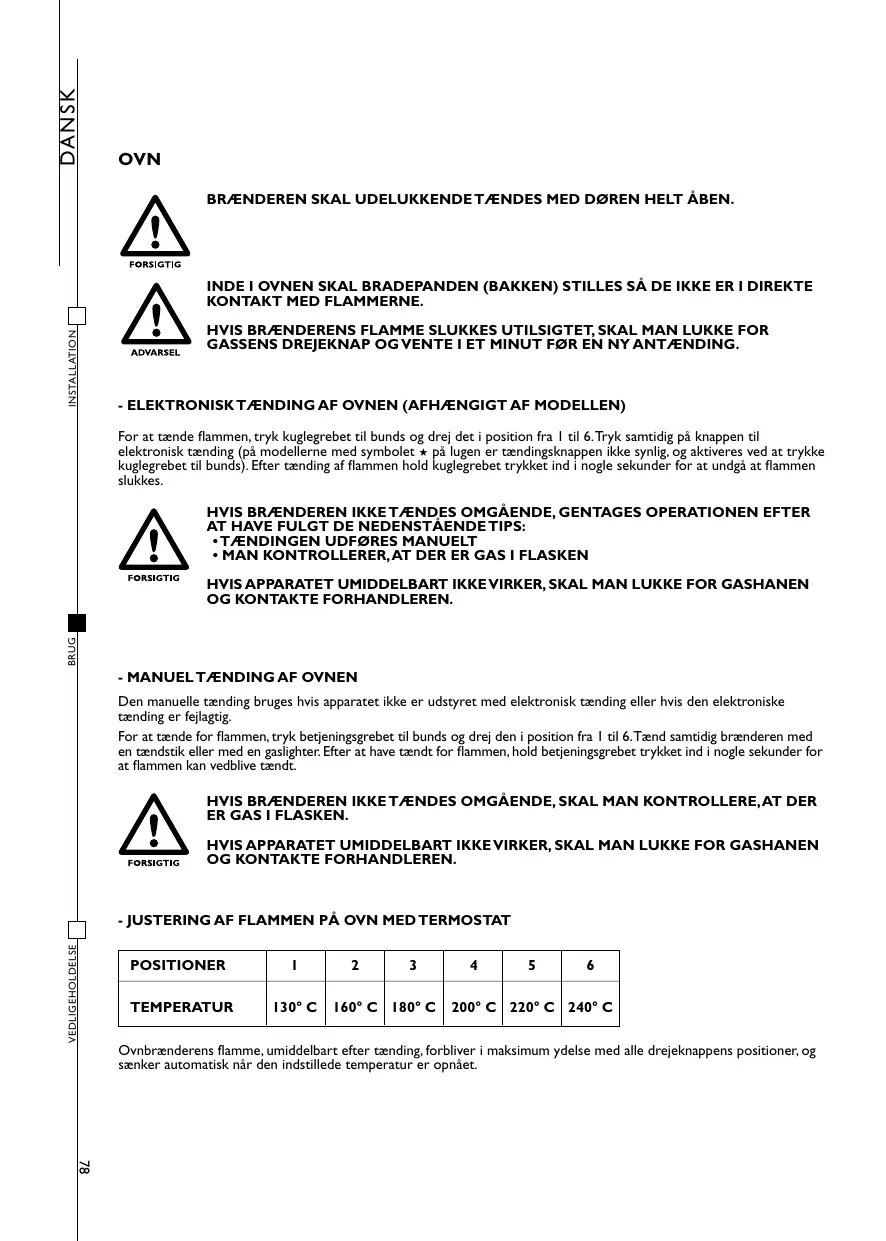

Den manuelle tænding bruges, hvis apparatet ikke er udstyret med elektronisk tænding, eller hvis den elektroniske tænding er fejlagtig.

For at tænde for flammen, tryk betjeningsgrebet til bunds og drej det i position fra 1 til 6. Tænd samtidig brænderen med en tændstik eller med en gaslighter. Efter at have tændt for flammen, hold betjeningsgrebet trykket ind i nogle sekunder, for at flammen kan vedblive tændt.

HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, SKAL MAN KONTROLLERE, AT DER ER GAS I FLASKEN.

HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.

- JUSTERING AF FLAMMEN PÅ OVN MED TERMOSTAT

POSITIONER	1	2	3	4	5	6
TEMPERATUR	130°C	160°C	180°C	200°C	220°C	240°C

Ovnbrænderens flamme, umiddelbart efter tænding, forbliver i maksimum ydelse med alle drejeknappens positioner, og sænker automatisk, når den indstillede temperatur er opnået.

GRILL

BRÆNDEREN SKAL UDELUKKENDE TÆNDES MED DØREN HELT ÅBEN.

HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, SLIPPES DREJEKNAPPEN OG OPERATIONEN GENTAGES EFTER AT HAVE VENTET I MINDST 10 SEKUNDER.

De tilgængelige dele kan blive meget varme under brug af grillen. Hold børn på afstand.

Under funktionen skal døren altid være helt åben, og varmeafskærmningen helt udtrukket (fig. 6 - side 130).

Grillen må aldrig bruges i mere end 25 minutter. Grillen må ikke anvendes som ovn.

Hvis brænderens flamme slukkes utilsigtet, skal man lukke for gassens drejeknap og vente i et minut før en ny antænding.

- Elektronisk tænding af grillen (afhængigt af modellen)

For at tænde flammen trykkes drejeknappen til bunds og drejes i GRILL position eller i stor flamme position. Samtidig trykkes knappen for den elektroniske tænding (på modellerne med symbolet på døren er tændingsknappen ikke synlig, og den aktiveres ved at trykke drejeknappen til bunds). Efter at have tændt for flammen holdes drejeknappen nedtrykket i nogle sekunder for at flammen kan forblive tændt.

Hvis brænderen ikke tændes omgående, gentages operationen efter at have fulgt de nedenstående tips:

- Tændingen udføres manuelt. Man kontrollerer, at der er gas i flasken.

Hvis apparatet umiddelbart ikke virker, skal man lukke for gashanen og kontakte forhandleren.

- Manuel tænding af grillen

Den manuelle tænding bruges, hvis apparatet ikke er udstyret med elektronisk tænding, eller hvis den elektroniske tænding er fejlagtig.

For at tænde flammen trykkes drejeknappen til bunds og drejes i GRILL position eller i stor flamme position. Samtidig tændes brænderen med en tændstik eller med en gaslighter. Efter at have tændt for flammen holdes drejeknappen nedtrykket i nogle sekunder for at flammen kan forblive tændt.

Hvis brænderen ikke tændes omgående, skal man kontrollere, at der er gas i flasken.

Hvis apparatet umiddelbart ikke virker, skal man lukke for gashanen og kontakte forhandleren.

Grillen bør udelukkende bruges med den nominelle varmeydelse.

VISUEL KONTROL AF FLAMMEN

Afhængigt af den anvendte type gas, er flammens udseende som følger:

Propan (G31): flammens indvendige pil er blå, og omkredsen er tydelig.

Butan (G30): der er svage gule prikker i flammen, når brænderen tændes, og de bliver mere og mere tydelige, mens brænderen varmer op.

Ovnbrænderen tændes som beskrevet i kapitlet OVN. Drejeknappen stilles i den ønskede position. Bagepladen med monteret stegepande sættes ind, som vist på FIG. 7 - SIDE 13.

DREJENDE PLADE

DEN DREJENDE PLADE BØR KUN ANVENDES SAMMEN MED GRILLEN.

Tænd for grillens brænder, som beskrevet i kapitlet GRILL. Sæt dryppefadet ind sammen med den drejende plade, som vist på FIG. 8 - SIDE 13. Tryk på den tilsvarende afbryder for at starte motoren for den drejende plade.

GASFLASKE

HVIS DER ANVENDES GAS OG/ELLER TRYK, DER ER FORSKELLIGE FRA DEM, DER ER ANGIVET AF FIRMAET SMEV, KAN DET MEDFØRE UNORMALE FUNKTIONSTILSTANDE AF APPARATET. DERFOR FRALÆGGER SMEV SIG ETHVERT ANSVAR I TILFÆLDE AF UKORREKT BRUG AF APPARATET.

De anvendelige gasflasker er af den mest almindelige type i brug i det land, hvor apparatet er installeret. Gassen, der skal bruges, er tydeligt angivet på emballagens udvendige side og på et uudsletteligt skilt, der er klæbet bag på apparatet. Under alle omstændigheder skal disse forholdsregler følges: gasflaskerne skal opbevares i et særligt rum, i lodret position, de skal være udstyret med ventil og reduktionsventil, og der skal være nem adgang til dem. Udskiftning af flaskerne skal kunne foretages uden hindringer og uden besvær.

ADVARSEL: Når gasflasken skal udskiftes, skal de følgende forholdsregler følges:

a) apparatets haner lukkes; b) det kontrolleres, at der ikke er flammer eller ild i nærheden; c) ventilen på gasflasken, der skal udskiftes, lukkes; d) adapteren på den brugte gasflaske løsnes, og selve flasken fjernes fra opbevaringsrummet. De samme regler, i modsat rækkefølge, følges ved udskiftning. Eventuelle lækager af gas kontrolleres med en ikke-ætsende væske. Der må aldrig bruges en opløsning af vand og sæbe. DER MÅ ALDRIG BRUGES ÅBNE FLAMMER; e) brændere tændes, og den korrekte funktion kontrolleres, i modsat fald kontaktes en autoriseret tekniker.

Det tilrådes at anvende en godkendt elektronisk detektor for gasudslip. Hvis der er lugt af gas:

a) Vinduerne åbnes, og alle personer, der befinder sig i campingvognen, caravanen e.l., føres ud. b) Der må ikke røres ved de elektriske kontakter, der må ikke tændes tændstikker eller alt andet, der kan forårsage antænding. c) Alle åbne flammer slukkes. d) Hanen på flasken eller gasbeholderen lukkes, og ventilen må ikke åbnes, til gasudslippet er fundet og er afhjulpet. e) En autoriseret tekniker kontaktes.

ADVARSEL

FØR RENGØRINGEN PÅBEGYNDES, SKAL APPARATET SLUKKES, KOBLES FRA DEN ELEKTRISKE SPÆNDING, OG MAN VENTER PÅ, AT DET ER KØLET AF.

FORSIGTIG

HVIS DE VARME OVERFLADER KOMMER I KONTAKT MED KOLDT VAND ELLER MED EN VÅD KLUD, RISIKERER DE BESKADIGELSER. BRUG AF SLIBEMIDLER, ÆTSENDE PRODUKTER ELLER PRODUKTER MED KLOR, STÅLULD E.L. ER IKKE TILLADT. DER SØRGES FOR IKKE AT EFTERLADE SYRLIGE ELLER ALKALISKE SUBSTANSER (EDDIKE, SALT, CITRONSAFT OSV.) PÅ APPARATETS OVERFLADER. OVERFLADER I RUSTFRIT STÅL OG LAKEREDE DELE: VASKES MED VAND OG SÆBE ELLER MED ET NEUTRALT VASKEMIDDEL, SKYLLES OG TØRRES DEREFTER. RENE SVAMPE OG KLUDE BØR ANVENDES.

ADVARSEL

RENGØRINGEN MÅ IKKE UDFØRES MED GROVE OG/ELLER ÆTSENDE PRODUKTER ELLER MED SPIDSE METALLISKE SKRABERE PÅ OVNENS GLASDØRE, DA DE RISIKERER AT RIDSE OVERFLADEN OG MEDFØRE BRUD PÅ RUDEN.

DER MÅ IKKE ANVENDES DAMPRENSER TIL RENGØRING AF APPARATET.

DYSER

ADVARSEL

INDGREBENE SKAL FORETAGES AF FAGLÆRT PERSONALE. EFTER OPERATIONEN FRALÆGGES DER ETHVERT ANSVAR, SOM SKYLDES SELVE INDGREBET.

FJERNELSE OG FASTSPÆNDING AF DYSERNE SKAL UDFØRES MED DYSEHOLDEREN (FIG. 9 - SIDE 131) I LÅST POSITION (VED BRUG AF ET REDSKAB).

BR/ENDER	Ø DYSE (mm)	TRYKT NUMMER
OVN	0,53	53
GRILL	0,62	62

VAROITUKSET JA TURVALLISUUSSYMBOLIT

TÆND FOR GRILLENS BRÆNDER, SOM BESKREVET I KAPITLET GRILL. SÆT DRYPPFADET IND SAMMEN MED DEN DREJENDE PLADE, SOM VIST PÅ FIG. 8 - SIDE 131. TRYK PÅ DEN TILSVARENDE AFBRYDER FOR AT STARTE MOTOREN FOR DEN DREJENDE PLADE.

KAASUPULLO

HUOMIO

SMEVIN OHJEISTA POIKKEAVAN KAASUN JA/TAI PAINEEN KÄYTTÖ SAATTAA AIHEUTTAA LAITTEEN TOIMINTAHÄIRIÖITÄ. SMEV VAPAUTUU KAIKESTA VASTUUSTA, JOS LAITETTA KÄYTETÄÄN VIRHEELLISESTI.

Følg samtlige sikkerhetsregler ved å følge disse symbolene:

ADVARSEL

ADVARSEL

Fare for skader eller død.

VIKTIG

VIKTIG

For å unngå skader og/eller ødeleggelser.

INNHOLDSFORTEGNELSE

INSTALLERING 103

FORHOLDSREGLER 103

FORSENKNINGSHULL 103

TILKOPLING AV RØKRØRET 103

Tilkoplingen til apparatets gassledning må utføres med et metallrør og tette koplingsstykker. Det er også mulig å bruke en slange, men dette må:

a) hele tiden være mulig å inspisere b) beskyttes mot mulige kontakter med deler som blir varme (f.eks. deler under brennerne) c) beskyttes mot overbelastninger (vridning, trekk, klemming, osv.) d) beskyttes mot bevegelige deler (f.eks. en skuff) e) være maks. 1,5 m lang, og f) skiftes ut før forfallsdatoen. Etter at du har utført tilkoplingen må du kontrollere at kretsen er tett med en væske som ikke er etende. Ikke bruk en såpeløsning. IKKE BRUK ÅPNE FLAMMER.

ELEKTRISK TILKOBLING

Dette kapittelet gjelder kun for modellene med 12V ... oppgitt på identifikasjonsetiketten som er limt på apparatet.

VIKTIG

APPARATET MÅ KUN KOPLES TIL EN 12V DYNAMO. KRETSEN MÅ BESKYTTES AV EN SIKRING PÅ MAKS. 3 A.

PASS PÅ AT DU TILKOPLER DEN RETTE POLARITETEN!

ADVARSEL

APPARATET MÅ IKKE KOPLES TIL NETTSPENNINGEN (230V ~) FORDI DET VILLE ØDELEGGE DELENE HELT, OG VÆRE EN FARE FOR BRUKEREN.

Den elektriske tilkoplingen skal utføres med en dobbel rød/svart ledning på 1,5 mm². Den skal koples til klemmebrettet på baksiden av apparatet. Den røde ledningen er den positive polen, og den svarte ledningen er den negative polen.

FESTING

VIKTIG

APPARATET MÅ FESTES TIL KJØKKENSKAPET MED SKRUER SOM VIST PÅ FIG. 5 - SIDE 128.

FORHOLDSREGLER

VIKTIG

APPARATET MÅ BARE BRUKES AV VOKSNE. NÅR DU BRUKER APPARATET ELLER MED EN GANG ETTERPÅ, KAN DE TILGJENGELIGE DELENE VÆRE VARME. IKKE TA PÅ DISSE DELENE OG HOLD BARN VEKK FRA APPARATET. NÅR DU ER FERDIG MED MATLAGINGEN MÅ DU PASSE PÅ AT DU DREIER BRYTEREN/BRYTERNE TIL STENGT POSISJON. ETTER BRUK MÅ DU STENGE GASSKRANEN.

ADVARSEL

APPARATET MÅ IKKE BRUKES AV PERSONER (INKL. BARN) MED REDUSERTE PSYKISKE EVNER OG FERDIGHETER, ELLER AV UERFARNE PERSONER UTEN KJENNSKAP TIL APPARATET, ELLER HVIS DE IKKE ER UNDER OPPSYN ELLER OPPLÆRING AV EN PERSON ANSVARLIG FOR DERES SIKKERHET. PASS PÅ AT BARN IKKE LEKER MED APPARATET.

BRUK AV EN GASSKOMFYR FØRER TIL PRODUKSJON AV VARME OG FUKTIGHET I ROMMET HVOR APPARATET ER INSTALLERT. SØRG FOR EGNET VENTILASJON: SØRG FOR AT LUFTEHULLENE ER ÅPNE ELLER INSTALLER EN MEKANISK VENTILASJONSANORDNING (MEKANISK KJØKKENVIFTE).

VIKTIG

DERSOM DU BRUKER APPARATET MED HØY VARME ELLER OVER LANG TID, KAN DET VÆRE NØDVENDIG MED EKSTRA VENTILASJON, F.EKS. DU KAN ÅPNE ET VINDU ELLER OPPNÅ EN MER EFFEKTIV VENTILASJON VED Å EVENTUELT ØKE STYRKEN PÅ KJØKKENVIFTEN.

FØR DU LAGER MAT FØRSTE GANG, MÅ STEKEOVNEN STÅ PÅ MAKS. TEMPERATUR I MINST 30 MINUTTER, OG GRILLEN I MINST 15-20 MINUTTER.

KONTROLLPANEL

Bruk manuell tenning når apparatet ikke er utstyrt med elektronisk tenning, eller hvis denne er ødelagt.

Trykk bryteren helt inn, og drei den til GRILL eller til posisjon for stor flamme for å tenne flammer. Tenn samtidig brenneren med en fyrstikk eller gasstenner. Når flammen er tent, må bryteren holdes trykket et par sekunder slik at flammen holdes tent.

HVIS BRENNEREN IKKE TENNES UMIDDELBART, KONTROLLER AT DET ER GASS I FLASKEN.

HVIS APPARATET IKKE FUNGERER I DET HELE TATT, STENG GASSKRANEN, OG KONTAKT FORHANDLEREN.

- JUSTERING AV FLAMMEN I GRILLEN

ADVARSEL! Når du skal skifte ut gassflasken, må du ta de følgende forholdsreglene:

a) Steng apparatets kraner. b) Kontroller at det ikke er flammer eller ild i nærheten. c) Steng ventilen til gassflasken som skal skiftes ut. d) Skru løs trykkregulatoren fra den tomme gassflasken og ta gassflasken ut fra det dertil bestemte rommet. Gå frem i motsatt rekkefølge for å skifte ut gassflasken. Kontroller om det er gasslekkasjer med en væske som ikke er etsende. Ikke bruk en såpeløsning. IKKE BRUK ÅPNE FLAMMER. e) Tenn brennerne og kontroller at de fungerer korrekt. Dersom de ikke fungerer korrekt, må du ta kontakt med autorisert personale.

Du må fjerne og feste injektorene ved å blokkere (med et verktøy) injektorholderen (FIG. 9 - SIDE 131).

BRENNER	Ø INNSORØYTER (mm)	STEMPLET NUMMER
OVN	0,53	53
GRILL	0,62	62
