FO290TD - REV 1 - Geladeira portátil DOMETIC - Manual de utilização gratuito

Marca	DOMETIC
Modelo	FO290TD (REV 1)
Tipo de produto	Frigorífico portátil
Alimentação	Gás butano (G30) ou propano (G31) conforme a versão; 12V para iluminação e ignição eletrónica
Potência térmica do forno	1,2 kW (87 g/h)
Número de queimadores	1 (forno apenas, sem grelha)
Ignição	Eletrónica e manual (fósforo ou isqueiro de gás)
Termóstato	Posições 1 a 6, temperaturas de 130 °C a 240 °C
Capacidade de ar necessária para a combustão	2,4 m³/h
Pressão de gás recomendada	28-30 mbar (butano) ou 37 mbar (propano) conforme a categoria
Ligação elétrica	12 V CC protegido por fusível 3 A máx. (modelos com iluminação/ignição)
Instalação	Embutido num móvel, com evacuação dos fumos por chaminé no tejadilho
Segurança	Paragem automática do gás se a chama se apagar; nunca utilizar chama livre para detetar fugas
Manutenção	Limpar com água e sabão ou detergente neutro; não utilizar produtos abrasivos ou vapor
Peças sobressalentes disponíveis	Injetores (diâmetro 0,53 mm para o forno)
Reparabilidade	Intervenções reservadas a um técnico autorizado
Utilização prevista	Autocaravana, caravana, barco; apenas para cozinhar alimentos
Normas	Classe 3: aparelho de encastre; conforme as regulamentações locais

Perguntas frequentes - FO290TD - REV 1 DOMETIC

Como acender o forno do FO290TD?

Pressione totalmente o botão de comando e rode-o entre as posições 1 e 6. Simultaneamente, prima o botão de ignição eletrónica (ou utilize um fósforo para ignição manual). Mantenha o botão pressionado alguns segundos após o aparecimento da chama.

O que fazer se a chama do forno se apagar acidentalmente?

Feche imediatamente a válvula de gás e aguarde pelo menos um minuto antes de tentar reacender. Em seguida, siga o procedimento normal de ignição.

Que tipo de gás utilizar com o FO290TD?

O aparelho pode funcionar com butano (G30) ou propano (G31). Verifique a etiqueta de identificação para saber a categoria e a pressão de gás adequadas (ex: 28-30 mbar butano ou 37 mbar propano).

Como limpar o forno após a utilização?

Aguarde que o aparelho arrefeça. Limpe as superfícies em aço inoxidável ou esmaltadas com água e sabão neutro, enxague e seque. Nunca utilize produtos abrasivos, palha de aço ou limpador a vapor. Para os vidros, evite raspadores metálicos.

Pode-se utilizar o forno sem ligação elétrica?

Sim, a ignição manual com um fósforo ou isqueiro de gás é possível mesmo na ausência de alimentação de 12 V. No entanto, a iluminação interior e a ignição eletrónica não funcionarão sem 12 V.

Qual é a temperatura máxima do forno?

O termóstato permite regular a temperatura de 130 °C (posição 1) a 240 °C (posição 6). A chama mantém-se na potência máxima até que a temperatura programada seja atingida, depois diminui automaticamente.

Como instalar a chaminé de evacuação dos fumos?

Faça um furo de Ø60 mm no tejadilho do veículo, fixe a chaminé e ligue o tubo de evacuação (Ø55 mm) com o tubo de proteção (Ø65 mm) conforme indicado nas figuras 3 e 4 do manual. Certifique-se de que o tubo está afastado de qualquer material sensível ao calor.

O que fazer em caso de cheiro a gás?

Abra imediatamente as janelas e evacue as pessoas. Não toque em nenhum interruptor elétrico e não utilize chama. Feche a válvula da botija de gás e contacte um técnico autorizado para localizar e reparar a fuga.

Como mudar os injetores para outro tipo de gás?

Esta operação deve ser realizada por um técnico autorizado. Para o forno FO290TD, o injetor tem um diâmetro de 0,53 mm (carimbado 53). Segure o suporte do injetor com uma ferramenta adequada durante a desmontagem/montagem.

O aparelho pode ser utilizado no exterior?

Sim, desde que instalado num veículo de lazer ou barco devidamente ventilado. Respeite as distâncias de segurança em relação a materiais inflamáveis e nunca o utilize sem uma evacuação de fumos conforme.

MANUAL DE UTILIZADOR FO290TD - REV 1 DOMETIC

INSTALAÇÃO / UTILIZAÇÃO / MANUTENÇÃO - PT

NEDERLANDS

INSTALLATIE / GEBRUIK / ONDERHOUD - NL

DANSK

INSTALLATION / BRUG / VEDLIGEHOLDELSE - DK

SUOMI

ASENNUS / KÄYTTÖ / HUOLTO - FI

SVENSKA

INSTALLATION / ANVÄNDNING / UNDERHÅLL - SE

NORSK

INSTALLASJON / BRUK / VEDLIKEHOLD - NO

SLOVENSKI

INSTALACIJA / UPORABA / VZDRŽEVANJE - SI

FO200FT - FO200FTFE - FO211FGT

FO290TD - FO290TS - FO291TD - FO291TS

FO300-FO300L-FO311

FO390TD - FO390TS - FO39ITD - FO39ITS

VN555 - VN565

LIGAÇÃO DA CHAMINÉ 3

LIGAÇÃO DO GÁS 4

LIGAÇÃO ELÉTRICA 5

FIXAÇÃO 5

USO 6

PRECAUÇÕES 6

PAINEL DE CONTROLO 6

QUEIMADORES: 7

FORNO: 8

ACENDIMENTO ELETRÓNICO DO FORNO (CONFORME O MODELO) 8

LIGAÇÃO ELÉTRICA

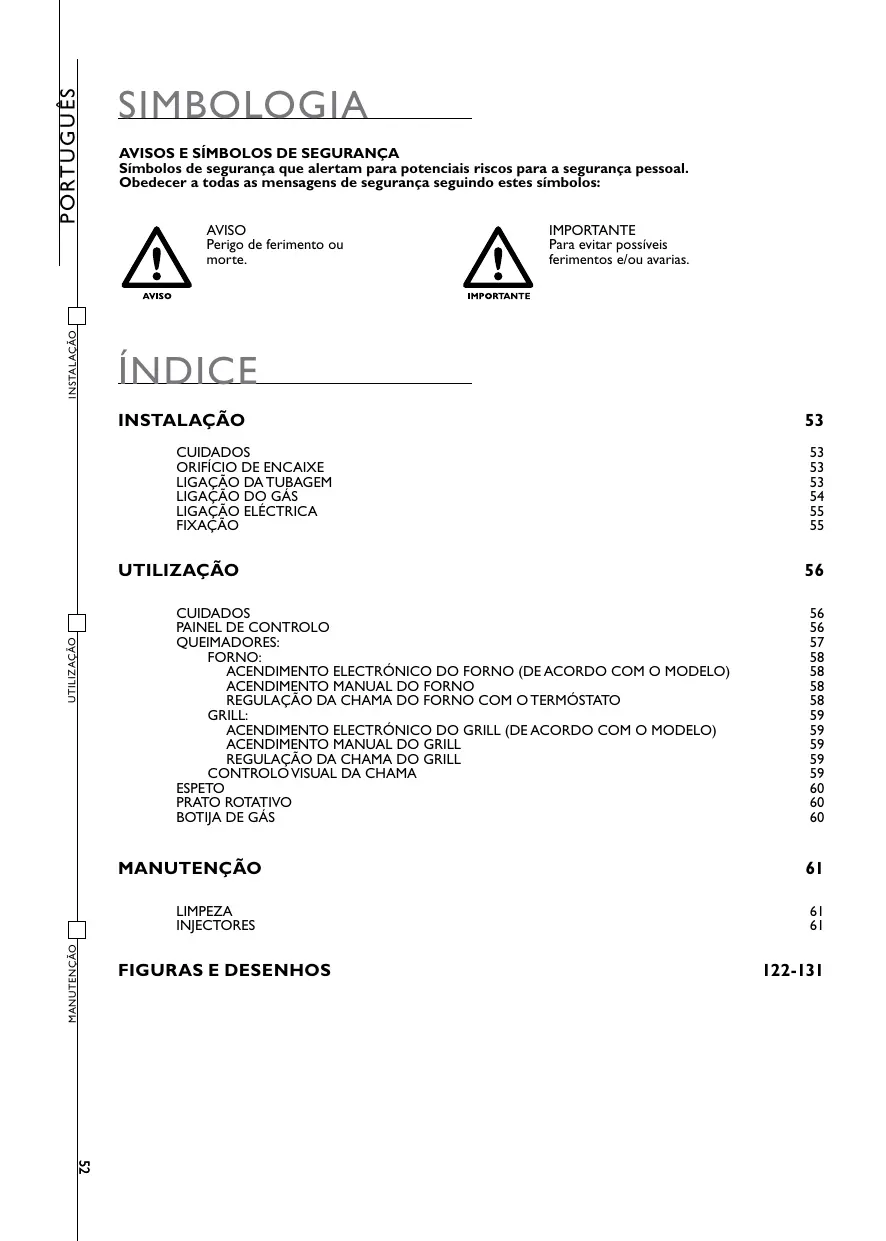

Símbolos de segurança que alertam para potenciais riscos para a segurança pessoal.

Obedecer a todas as mensagens de segurança seguindo estes símbolos:

AVISO

AVISO

Perigo de ferimento ou morte.

IMPORTANTE

IMPORTANTE

Para evitar possíveis

ferimentos e/ou avarias.

ÍNDICE

INSTALAÇÃO 53

CUIDADOS 53 ORIFÍCIO DE ENCAIXE 53 LIGAÇÃO DA TUBAGEM 53 LIGAÇÃO DO GÁS 54 LIGAÇÃO ELÉTRICA 55 FIXAÇÃO 55

UTILIZAÇÃO 56

CUIDADOS 56

PAINEL DE CONTROLO 56

QUEIMADORES: 57

FORNO: 58

ACENDIMENTO ELETRÔNICO DO FORNO (DE ACORDO COM O MODELO) 58

ACENDIMENTO MANUAL DO FORNO 58

REGULAÇÃO DA CHAMA DO FORNO COM O TERMOSTATO 58

GRILL: 59

ACENDIMENTO ELETRÔNICO DO GRILL (DE ACORDO COM O MODELO) 59

ACENDIMENTO MANUAL DO GRILL 59

REGULAÇÃO DA CHAMA DO GRILL 59

CONTROLO VISUAL DA CHAMA 59

ESPETO 60

PRATO ROTATIVO 60

BOTIJA DE GÁS 60

MANUTENÇÃO 61

LIMPEZA 61

INJETORES 61

FIGURAS DESENHOS 122-131

ATENÇÃO: ESTA ADVERTÊNCIA ESTÁ COLOCADA NO APARELHO. ESTE APARELHO DEVE SER INSTALADO DE ACORDO COM OS REGULAMENTOS EM VIGOR E UTILIZADO APENAS NUM AMBIENTE BEM VENTILADO. CONSULTAR AS INSTRUÇÕES ANTES DE INSTALAR E UTILIZAR ESTE APARELHO. O APARELHO DEVE SER INSTALADO POR TÉCNICOS ESPECIALIZADOS.

ESTE APARELHO SÓ PODE SER UTILIZADO PARA CONFECÇÃO DE ALIMENTOS. QUALQUER OUTRA UTILIZAÇÃO É CONSIDERADA INCORRETA E, POR CONSEGUINTE, PERIGOSA. O CONSTRUTOR NÃO É RESPONSÁVEL POR DANOS A COISAS E A PESSOAS CAUSADOS POR INSTALAÇÃO INCORRETA OU POR USO IMPRÓPRIO, INCORRETO OU IRRESPONSÁVEL.

ANTES DA INSTALAÇÃO, VERIFICAR SE AS CONDIÇÕES LOCAIS DE DISTRIBUIÇÃO (NATUREZA E PRESSÃO DO GÁS) E O ESTADO DE REGULAÇÃO DO APARELHO SÃO COMPATÍVEIS.

AS CONDIÇÕES DE REGULAÇÃO DESTE APARELHO ESTÃO INDICADAS NA ETIQUETA (OU NA PLACA INFORMATIVA).

ESTE APARELHO NÃO ESTÁ LIGADO A UM DISPOSITIVO DE EVACUAÇÃO DOS PRODUTOS DA COMBUSTÃO. ESTE DEVE SER INSTALADO E LIGADO EM CONFORMIDADE COM AS REGRAS DE INSTALAÇÃO EM VIGOR. DEVE SER DADA UMA ATENÇÃO ESPECIAL ÀS DISPOSIÇÕES APLICÁVEIS EM MATÉRIA DE VENTILAÇÃO.

ORIFÍCIO DE ENCAIXE

O APARELHO DEVE SER MANTIDO LONGE DE MATERIAIS INFLAMÁVEIS.

ESTE FORNO PERTENCE À CLASSE 3: APARELHO DE ENCAIXE NUMA COZINHA OU NUMA SUPERFÍCIE DE TRABALHO.

DISTÂNCIAS MÍNIMAS DAS PAREDES A RESPEITAR

RESPEITAR AS DISTÂNCIAS MÍNIMAS DAS PAREDES E DO CHÃO, COMO INDICADO NA FIG. 1 - PÁG. 122, DE ACORDO COM O MODELO.

DIMENSÕES DO ORIFÍCIO DE ENCAIXE

FAZER UM ORIFÍCIO NO MÓVEL COMO INDICADO NA FIG. 2 - PÁG. 123, DE ACORDO COM O MODELO.

O MÓVEL DEVE ESTAR ADEQUADAMENTE CONSTRUÍDO EM ESQUADRIA ENTRE A SUPERFÍCIE DE TRABALHO HORIZONTAL E A FACE DO MÓVEL. O ORIFÍCIO DE ENCAIXE DO MÓVEL DEVE SER FEITO COM UMA ESQUADRIA CORRETA.

NO CASO DE ABERTURAS PARA AREJAMENTO DO MÓVEL, VERIFICAR QUE OS MATERIAIS COMBUSTÍVEIS POSSAM ACEDER ÀS MESMAS.

LIGAÇÃO DA TUBAGEM

OS MODELOS FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS - FO391TD - FO391TS DEVEM SER LIGADOS A UMA CONDUTA DE TETO.

SÓ DEVEM SER UTILIZADOS OS TUBOS E A CONDUTA INDICADOS NESTAS INSTRUÇÕES, QUE ESTÃO DISPONÍVEIS EM REVENDEDORES TRUMA OU SMEV.

A TUBAGEM E O TUBO DE DESCARGA DE FUMOS DEVEM SER MANTIDOS LONGE DE MATERIAIS QUE NÃO RESISTAM À TEMPERATURA DE 120°C.

1. Fixar a junta da conduta (K) com os 2 parafusos fornecidos, tal como ilustrado na FIG. 3 - PÁG. 126 e prosseguir com a ligação do tubo e da conduta. 2. A conduta de teto deve ser montada verticalmente, com uma inclinação máxima de 15°. Fazer um furo com 60 mm no teto do veículo. Se necessário, introduzir na parede do forno uma faixa de chapa com uma espessura de 1 mm, para que o teto não se deforme durante a fixação e permaneça impermeável. 3. Introduzir a conduta e fixá-la com a porca a partir do interior do veículo. Para garantir a impermeabilidade do teto, apertar novamente a porca de fixação da conduta após as primeiras utilizações do forno. 4. Ligar o tubo de escoamento como indicado na FIG. 4 - PÁG. 127. Introduzir o tubo da conduta até encaixar e fixá-lo com um parafuso auto-roscante. 5. Fixar bem às paredes o tubo de escoamento (Ø 55 mm) e o tubo de proteção (Ø 65 mm) com as faixas a todo o comprimento.

LIGAÇÃO DO GÁS

CONTROLAR ESTES DADOS ANTES DE ENCAIXAR O APARELHO NA BOTIJA. AS ANILHAS DE ADAPTAÇÃO DE PRESSÃO A UTILIZAR ENTRE A BOTIJA E O APARELHO DEVEM ESTAR EM CONFORMIDADE COM AS CATEGORIAS INDICADAS NA TABELA ABAIXO.

Este aparelho foi concebido para funcionar com os tipos de gás seguintes e respectivas pressões de alimentação. A categoria (ou categorias) de acordo com a qual o aparelho foi regulado é indicada claramente na etiqueta identificativa colada no aparelho.

CATEGORIES E PAÍSES DE DESTINO	PRESSÃO DO GÁS
I3B/P(30)	30 mbar Butano (G30)
AT BE DE DK FI GB NL NO PT SE SI	30 mbar Propano (G31)
I3+ (28-30/37)	28-30 mbar Butano (G30)
BE CH ES FR GB IE IT PT SI	37 mbar Propano (G31)

MODELO	POTÊNCIA TÉRMICA NOMINAL TOTAL	VOLUME DE AR NECESSÁRIO PARA A COMBUSTÃO
FO200FT - FO200FTFE	1,2 KW - 87 gr/h	2,4 m³/h
FO290TD - FO290TS
FO300 - FO300L
FO390TD - FO390TS
FO211FGT	1,6 KW - 116 gr/h	3,2 m³/h
FO291TD - FO291TS - FO311
FO391TD - FO391TS
VN555 - VN565

DURANTE AS OPERAÇÕES DE INSTALAÇÃO E DE LIGAÇÃO, O TUBO CONDUTOR DE GÁS DO APARELHO NÃO DEVE ESTAR SUJEITO A TORÇÕES, TRAÇÃO OU OUTRAS TENSÕES.

A ligação da conduta de gás ao aparelho deve ser efectuada através de um tubo metálico rígido e conexões para pressão. É possível usar um tubo flexível, mas este deve ser:

a) Sempre inspeccionável; b) Protegido de possíveis contactos com peças que aqueçam (como a peça por baixo dos queimadores); c) Protegido de qualquer solicitação (torção, tração, esmagamento,...); d) Protegido das peças móveis do encaixe (ex. uma gaveta); e) Com um comprimento máximo de 1,5 m; f) Substituído antes da data de validade. Uma vez efectuada a ligação, verificar se o circuito de gás não tem fugas usando um fluido não corrosivo para procurar eventuais perdas. Não usar uma solução de água e sabão. NÃO UTILIZAR CHAMAS LIVRES.

LIGAÇÃO ELÉCTRICA

Este capítulo só diz respeito aos modelos onde está 12V escrito na etiqueta identificativa colada no aparelho.

ESTE APARELHO SÓ DEVE SER LIGADO A GERADORES DE 12V. O CIRCUITO DEVE ESTAR PROTEGIDO POR UM FUSÍVEL NÃO SUPERIOR A 3 AMPERES.

CERTIFIQUE-SE DE QUE AS POLARIDADES ESTÃO CORRETAS QUANDO EFETUAR A LIGAÇÃO!

NUNCA LIGAR O APARELHO À TENSÃO DE REDE (230 V~) PORQUE PROVOCARIA A DESTRUIÇÃO DEFINITIVA DOS COMPONENTES E SERIA UM PERIGO PARA O UTILIZADOR.

Para efetuar a união do aparelho, use um cabo vermelho e negro duplo de 1,5 mm² e ligue ao bloco de terminais colocado na parte posterior do aparelho. O terminal vermelho é o polo positivo e o negro, o polo negativo.

FIXAÇÃO

ESTE APARELHO DEVE SER FIXADO AO MÓVEL COM A AJUDA DOS PARAFUSOS, COMO DESCRITO NA FIG. 5 - PÁG. 128.

IMPORTANTE

ESTE APARELHO DEVE SER UTILIZADO APENAS POR PESSOAS ADULTAS E RESPONSÁVEIS. DURANTE E IMEDIATAMENTE APÓS A UTILIZAÇÃO, AS PEÇAS ACESSÍVEIS PODEM ESTAR QUENTES, POR ISSO, NÃO TOCAR NELAS E MANTER AS CRIANÇAS AFASTADAS. NO FINAL DA CONFECÇÃO, GARANTIR QUE VOLTA A COLOCAR O(S) MANÍPULO(S) NA POSIÇÃO DE FECHO(S). DEPOIS DA UTILIZAÇÃO, FECHAR A TORNEIRA PRINCIPAL DA CONDUTA DE GÁS.

AVISO

ESTE APARELHO NÃO SE DESTINA A SER USADO POR PESSOAS (INCLUINDO CRIANÇAS) COM CAPACIDADES FÍSICAS OU MOTORAS REDUZIDAS OU COM FALTA DE EXPERIÊNCIA OU DE CONHECIMENTOS, EXCETO SE ALGUÉM RESPONSÁVEL PELA SUA SEGURANÇA FORNECER INSTRUÇÕES E SUPERVISÃO SOBRE A UTILIZAÇÃO DO APARELHO. AS CRIANÇAS DEVEM ESTAR SOB VIGILÂNCIA PARA GARANTIR QUE NÃO BRINCAM COM O APARELHO.

A UTILIZAÇÃO DE UM APARELHO DE COZEDURA A GÁS PRODUZ CALOR E HUMIDADE NO LOCAL ONDE É INSTALADO. FAZER DE MANEIRA A GARANTIR UM BOM AREJAMENTO DA COZINHA: MANTER AS ABERTURAS DE AREJAMENTO NATURAL ABERTAS OU INSTALAR UM DISPOSITIVO DE AREJAMENTO MECÂNICO (EXAUSTOR DE ASPIRAÇÃO MECÂNICA).

UMA UTILIZAÇÃO INTENSA E PROLONGADA DO APARELHO PODE TORNAR NECESSÁRIO UM AREJAMENTO SUPLEMENTAR. UMA HIPÓTESE É A ABERTURA DE UMA JANELA OU A CRIAÇÃO DE UM AREJAMENTO MAIS EFICAZ, POR EXEMPLO, AUMENTANDO A POTÊNCIA DE EVENTUAIS ASPIRAÇÕES MECÂNICAS.

IMPORTANTE

ANTES DE CONFECIONAR ALIMENTOS PELA PRIMEIRA VEZ, DEIXAR O FORNO ACESO NA POTÊNCIA MÁXIMA DURANTE UM PERÍODO DE TEMPO DE PELO MENOS 30 MINUTOS E O GRILL DURANTE UM PERÍODO DE TEMPO DE PELO MENOS 15-20 MINUTOS.

PAINEL DE CONTROLO

Os símbolos seguintes indicam o queimador que corresponde ao Manípulo. NOTA: Diferentes modelos poderão ter Manípulos e símbolos diferentes.

ESTE SÍMBOLO ENCONTRA-SE JUNTO AO MANÍPULO DO QUEIMADOR DO FORNO

ESTE SÍMBOLO ENCONTRA-SE JUNTO AO MANÍPULO DO QUEIMADOR DO GRILL

Os símbolos seguintes indicam a regulação do queimador que corresponde à posição do manípulo. NOTA: Diferentes modelos poderão ter manípulos e símbolos diferentes.

GÁS FECHADO

CHAMA GRANDE

CHAMA PEQUENA

1-2-3-4-5-6

TEMPERATURAS DO FORNO

GRILL

OUTROS SÍMBOLOS

BOTÃO DE ACENDIMENTO ELETRÔNICO

ESTE SÍMBOLO É COLOCADO DE MODO BEM VISÍVEL JUNTO AO MANÍPULO DO FORNO EM TODOS OS MODELOS COM ACENDIMENTO ELETRÔNICO ACIONÁVEL PRESSIONANDO O MANÍPULO A FUNDO

INTERRUPTOR DE LÂMPADA

INTERRUPTOR DO ESPETO

INTERRUPTOR DO PRATO ROTATIVO

QUEIMADOR

Em seguida, apresentam-se as características dos queimadores em referência aos vários modelos:

MODELO	POTÊNCIA TÉRMICA
	FORNO		GRILL
	Kw	gr/h	Kw	gr/h
FO200FT	1,2	87
FO200FTFE	1,2	87
FO211FGT	1,2	87	1,6	116
FO290TD	1,2	87
FO290TS	1,2	87
FO291TD	1,2	87	1,6	116
FO291TS	1,2	87	1,6	116
FO300	1,2	87

Para produzir chama, premir a fundo o Manípulo de comando e girá-lo para a posição de 1 a 6. Ao mesmo tempo, carregar no botão de acendimento eletrónico (nos modelos com o símbolo na porta, o botão de acendimento não é visível e é acionado premindo a fundo o Manípulo). Uma vez produzida chama, manter o Manípulo premido durante alguns segundos para que a chama permaneça acesa.

SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, REPETIR A OPERAÇÃO DEPOIS DE CADA UMA DAS SUGESTÕES: • PROCEDER AO ACENDIMENTO MANUAL • VERIFICAR SE EXISTE GÁS NA BOTIJA

SE O APARELHO NÃO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÁS E CONTACTAR O REVENDEDOR.

- ACENDIMENTO MANUAL DO FORNO

O acendimento manual é usado na ausência de acendimento eletrónico ou no caso de avaria deste.

Para produzir chama, premir a fundo o Manípulo de comando e girá-lo para a posição de 1 a 6. Ao mesmo tempo, acender o queimador com um fósforo ou isqueiro. Uma vez produzida chama, manter o Manípulo premido durante alguns segundos para que a chama permaneça acesa.

SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, VERIFICAR SE EXISTE GÁS NA BOTIJA.

SE O APARELHO NÃO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÁS E CONTACTAR O REVENDEDOR.

- REGULAÇÃO DA CHAMA DO FORNO COM O TERMÓSTATO

POSICções	1	2	3	4	5	6
TEMPERATURAS	130°C	160°C	180°C	200°C	220°C	240°C

A chama do queimador do forno, assim que é acesa, permanece na potência maior em todas as posições do Manípulo e diminui automaticamente para a potência mínima quando a temperatura introduzida para o forno é atingida.

GRILL

O ACENDIMENTO DO QUEIMADOR SÓ DEVE SER EFETUADO COM A PORTA COMPLETAMENTE ABERTA.

SE O QUEIMADOR NÃO SE ACENDER IMEDIATAMENTE, LARGAR O MANÍPULO E REPETIR A OPERAÇÃO DEPOIS DE PELO MENOS 10 SEGUNDOS.

AS PEÇAS ACESSÍVEIS PODEM ESTAR A TEMPERATURAS ELEVADAS QUANDO O GRILL É UTILIZADO, POR ISSO, MANTENHA AS CRIANÇAS À DISTÂNCIA.

DURANTE O FUNCIONAMENTO, A PORTA DEVE ESTAR SEMPRE ABERTA E A PROTEÇÃO CONTRA CALOR COMPLETAMENTE RETIRADA (FIG.6 - PÁG.130).

NUNCA UTILIZE O GRILL DURANTE MAIS DE 25 MINUTOS. O GRILL NÃO PODE SER UTILIZADO COMO UM FORNO.

SE A CHAMA DO QUEIMADOR SE DESLIGAR ACIDENTALMENTE, FECHE O MANÍPULO DO GÁS E AGUARDE UM MINUTO ANTES DE VOLTAR A ACENDER.

- ACENDIMENTO ELETRÔNICO DO GRILL (DE ACORDO COM O MODELO)

Para produzir chama, pressione a fundo o manípulo de comando e gire-o para a posição de GRILL ou para a posição de chama grande. Ao mesmo tempo, carregue no botão de acendimento eletrônico (nos modelos com o símbolo na porta, o botão de acendimento não é visível e é acionado pressionando o manípulo). Uma vez produzida a chama, mantenha o manípulo pressionado durante alguns segundos para que a chama permaneça acesa.

SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, REPITA A OPERAÇÃO DEPOIS DE CADA UMA DAS SUGESTÕES: - PROCEDA AO ACENDIMENTO MANUAL - VERIFIQUE SE EXISTE GÁS NA BOTIJA.

SE O APARELHO NÃO FUNCIONAR DE TODO, FECHE A TORNEIRA DE CHEGADA DE GÁS E CONTACTE O REVENDEDOR.

- ACENDIMENTO MANUAL DO GRILL

O acendimento manual é usado na ausência de acendimento eletrônico ou no caso de avaria deste.

Para produzir chama, pressione a fundo o manípulo de comando e gire-o para a posição de GRILL ou para a posição de chama grande. Ao mesmo tempo, acenda o queimador com um fósforo ou isqueiro. Uma vez produzida a chama, mantenha o manípulo pressionado durante alguns segundos para que a chama permaneça acesa.

SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, VERIFIQUE SE EXISTE GÁS NA BOTIJA.

SE O APARELHO NÃO FUNCIONAR DE TODO, FECHE A TORNEIRA DE CHEGADA DE GÁS E CONTACTE O REVENDEDOR.

- REGULAÇÃO DA CHAMA DO GRILL

Para os modelos VN555 e VN565:

Para regular a chama, rodar o Manípulo para a posição desejada.

Para todos os outros modelos:

O grill deve ser utilizado unicamente na potência térmica nominal.

CONTROLO VISUAL DA CHAMA

De acordo com o tipo de gás utilizado, o aspeto da chama é o seguinte:

Propano (G31): o interior da chama é azul e o contorno nítido.

Butano (G30): chama com ligeiras pontas amarelas no acendimento do fogão e que se intensificam lentamente quando o fogão aquece.

ESPETO

Acender o queimador do forno como indicado no capítulo FORNO. Posicionar o Manípulo de comando na posição desejada. Introduzir a pingadeira com o espeto montado, como indicado na FIG. 7 - PÁG. 130. Premir o respetivo interruptor para fazer funcionar o motor do espeto.

PRATO ROTATIVO

O PRATO ROTATIVO SÓ DEVE SER USADO COM O GRILL.

Acender o queimador do grill como indicado no capítulo GRILL. Introduzir a pingadeira com o prato rotativo, como indicado na FIG. 8 - PÁG. 31. Premir o respetivo interruptor para fazer funcionar o motor do prato rotativo.

BOTIJA DE GÁS

A UTILIZAÇÃO DE GÁS E/OU DE UMA PRESSÃO DIFERENTE DA PRESCRITA PELA SMEV PODE DETERMINAR CONDIÇÕES ANORMAIS DE FUNCIONAMENTO DO APARELHO, PORTANTO A SMEV DECLINA TODAS AS RESPONSABILIDADES DERIVADAS DA UTILIZAÇÃO INCORRETA DO APARELHO.

As botijas de gás que podem ser usadas são as mais comuns no país onde o aparelho é utilizado. O gás a utilizar é indicado claramente no exterior da embalagem e na etiqueta indestrutível colada na parte posterior do aparelho. Em todas as situações devem ser cumpridas as seguintes indicações: as botijas de gás devem estar colocadas no local adequado, em posição vertical, dotadas de válvula e de anilha de adaptação de pressão e não deve haver obstáculos ao acesso. A substituição das botijas deve poder ser feita sem impedimentos e com facilidade.

ATENÇÃO!: No momento da substituição da botija de gás, deve ter cuidado com o seguinte:

a) fechar as torneiras do aparelho; b) certificar-se de que não há nenhuma chama ou fogo nas proximidades; c) fechar a válvula da botija de gás a substituir; d) desapertar a anilha de adaptação da botija vazia e retirá-la do local apropriado. Proceder no sentido contrário para a substituição. Verificar eventuais fugas de gás utilizando um líquido não corrosivo. Não use uma solução de água e sabão.

NÃO UTILIZAR CHAMAS LIVRES;

e) acender os queimadores e verificar se funcionam corretamente. Em caso negativo, consultar um técnico autorizado.

FECHAR ALIMENTAÇÃO DE GÁS NA BOTIJA DEPOIS DA UTILIZAÇÃO.

FUGAS DE GÁS

Aconselhamos a utilização de um indicador elétrico de fugas de gás homologado.

Se sentir odor a gás:

a) Abrir as janelas e, imediatamente, fazer sair todas as pessoas da autocaravana, reboque, etc. b) Não tocar em interruptores elétricos, acender fósforos ou fazer qualquer coisa que possa incendiar o gás. c) Apagar todas as chamas vivas. d) Fechar a válvula da botija ou reservatório de gás, não abrir a válvula até que a perda de gás tenha sido detectada e eliminada. e) Contactar um técnico autorizado.

AVISO

ANTES DE INICIAR A LIMPEZA, DESLIGAR O APARELHO, DESLIGAR DA REDE ELÉTRICA E AGUARDAR QUE ARREFECA.

IMPORTANTE

AS SUPERFÍCIES QUENTES EM CONTACTO COM ÁGUA FRIA OU COM UM PANO HÚMIDO PODEM DANIFICAR-SE. NÃO USAR PRODUTOS ABRASIVOS, CORROSIVOS, À BASE DE CLORO, PALHA-DE-AÇO OU LÃ-DE-AÇO. NÃO DEIXAR SUBSTÂNCIAS ÁCIDAS OU ALCALINAS (VINAGRE, SAL, SUMO DE LIMÃO, ETC.) NAS SUPERFÍCIES DO APARELHO. SUPERFÍCIES EM AÇO INOXIDÁVEL E PEÇAS ESMALTADAS: LAVAR COM ÁGUA E SABÃO OU DETERGENTE NEUTRO, ENXAGUAR E SECAR. UTILIZAR ESPONJAS E PANOS LIMPOS.

AVISO

NÃO UTILIZAR MATERIAIS ÁSPEROS E ABRASIVOS OU RASPADORES METÁLICOS AFIADOS PARA LIMPAR AS PORTAS DE VIDRO DO FORNO, UMA VEZ QUE PODEM RISCAR A SUPERFÍCIE E CAUSAR A QUEBRA DO VIDRO.

NÃO UTILIZAR DISPOSITIVOS DE LIMPEZA A VAPOR PARA LIMPAR O APARELHO.

INJETORES

AVISO

AS INTERVENÇÕES PODEM SER EFETUADAS POR PESSOAL AUTORIZADO. DEPOIS DESSAS OPERAÇÕES, DECLINAM-SE TODAS AS RESPONSABILIDADES QUE DERIVEM DA PRÓPRIA INTENÇÃO.

A remoção e fixação dos injetores devem ser efetuadas mantendo o porta-injetores bloqueado com a ajuda de um utensílio. (FIG. 9 - PÁG. 131).

QUEIMADOR	Ø INJECTOR (mm)	N° ESTAMPADO
FORNO	0,53	53
GRILL	0,62	62
