Tipo di prodotto	Microcuffia universale ultraleggera
Marca	AKG
Modello	HSC 100 SR
Categoria	Cuffia audio
Dimensioni	Auricolare: diametro 17 mm; lunghezza totale 78 mm
Peso	8 g (senza cavo)
Alimentazione del microfono	Tensione 1,1 V a 10 V; corrente < 0,5 mA
Funzioni principali	Microfono elettrostatico direzionale a figura di otto; auricolare intra-auricolare; attenuazione dei rumori ambientali; cavo con estremità libere
Diagramma direzionale del microfono	A figura di otto
Sensibilità del microfono	ESE 46 +/- 4 dB
Impedenza del microfono	2,2 kOhm
Distorsione del microfono	< 2% per 16 dBPa, 300 a 3.400 Hz
Sensibilità dell'auricolare	ESR -10 +/- 4 dB
Impedenza dell'auricolare	1.500 Ohm
Distorsione dell'auricolare	< 2% per 17 dBPa, 300 a 3.400 Hz
Rapporto segnale/rumore	50 dB
Temperatura di stoccaggio e utilizzo	-40 °C a +80 °C
Resistenza alla caduta	Fino a 150 cm su superficie dura
Materiale del contenitore	ABS
Accessori forniti	Cuscinetti in schiuma, clip per cavo, antivento
Manutenzione e pulizia	Non versare liquidi; evitare calore, polvere, umidità, urti; pulire con un panno asciutto se necessario
Sicurezza	Non superare 1,5 Veff (124 dB SPL) per evitare danni all'udito
Informazioni generali	Prodotto da AKG Acoustics GmbH, Vienna, Austria

Domande frequenti - HSC 100 SR AKG

Come posizionare correttamente la microcuffia?

Posizionare l'auricolare nell'orecchio e ruotare il braccio del microfono verso l'angolo della bocca. Per una migliore tenuta, fissare il cavo al colletto utilizzando la clip fornita.

Come pulire il HSC 100 SR?

Non versare alcun liquido sull'apparecchio. Pulire con un panno asciutto. Evitare l'esposizione a calore, polvere, umidità e urti.

Cosa fare se il microfono non funziona?

Verificare che la tensione di alimentazione del microfono sia compresa tra 1,1 V e 10 V e che i collegamenti siano corretti (filo rosso: segnale e alimentazione, schermatura: massa).

Posso usare questa cuffia con uno smartphone?

Il HSC 100 SR viene fornito con un cavo a estremità libere. Per utilizzarlo con uno smartphone, è necessario un adattatore appropriato in base al tipo di connettore del dispositivo. La compatibilità non è garantita dal produttore.

Come installare l'antivento?

Per uso esterno, montare semplicemente l'antivento sul microfono. Questo evita la formazione di rumori indesiderati dovuti al vento.

La cuffia è caduta, è pericoloso?

Il HSC 100 SR è progettato per resistere a una caduta di 150 cm su una superficie dura. Tuttavia, ispezionarlo per assicurarsi che non sia danneggiato prima dell'uso.

Qual è la garanzia di questo prodotto?

Le informazioni sulla garanzia non sono dettagliate nel manuale. Si prega di contattare il rivenditore o visitare il sito web di AKG per maggiori dettagli.

Come sostituire i cuscinetti?

I cuscinetti in schiuma forniti possono essere applicati sugli auricolari per migliorare il comfort. Rimuovere quelli vecchi e inserire delicatamente quelli nuovi.

Il suono è debole, cosa fare?

Assicurarsi che l'auricolare sia posizionato correttamente nell'orecchio e che il volume della sorgente audio sia sufficiente. Verificare anche che il cavo non sia danneggiato e che i collegamenti siano saldi.

Posso usare questa microcuffia con una radio CB?

Il HSC 100 SR è una microcuffia universale. Verificare le specifiche di tensione e impedenza per garantire la compatibilità con l'apparecchiatura. Il microfono richiede un'alimentazione da 1,1 a 10 V.

MANUALE UTENTE HSC 100 SR AKG

L'HSC 100 costituisse una cuffia auricolare con microfono universale ed ultraleggera. Dispone di un microfono a condensatore con coratteristica direzionale ad otto. In connessione con una risposta di frequenza ottimizzata per il parlato,cisione un'eccellente riduzione del rumore di sottofondo. L'auricolare viene posizionato direttamente nell'orechio,consentendo in tal modo condizioni di ascolto ottimali ed ottimizzato il comfort.

2. Indicazioni di sicurezza

1. Evitare di versare liquidi sull'apparecchio.
2. Evitare di collocare l'apparecchio nelle vicinanze di fonti di calore, quali ad esempio radiatori o tubature di riscaldamento ed evitare di esporlo direttamente ai raggi solari, all'azione della polvere e dell'umidità in misura eccessiva, alla pioggia, alle vibrazioni oagli urti.

3. Applicazione

L'HSC 100 è stato dimensionato per "orecchie standard". Il rivestimento in gommapiuma in dotazione per l'auricolare consente un certo adeguamento ad orecchie di maggiori dimensioni ed ottimizza il comfort. Sarà agevole individuare individualmente la posizione di maggior stabilità e comfort.

Una volta posizionato l'auricolare nell'orecchio, direzione arbracco a giraffa che sostiene il microfono.
verso I'angolo della bocca.Per I'impiego all'aria
aperta, montare la protezione antivento sul microfono
onde evitare rumori di disturbo.

Onde liberare il cavo dal peso, fissarlo al colletto (o simile) con l'apposita clips.

4. Cavo

Il HSC 100 SR/OC dispon di un cavo con estremità libere.

I fili del microfono e dell'auricolare sono collegati come segue:

Microfono

Rosso: segnale

Schematura: massa

Auricolare

Bianco: segnale

Schematura: massa

5. Specifiche

Condizioni ambientali

ETS 300019 EC7,3

Temperatura di magazzinaggio e di esercizio

compresa nella gamma: tra -40e + 80^

Altezza di caduta su superficie dura garantita: 150 cm

Dati meccanici

Dimensioni: diametro auricolare 17mm

78mm lunghezza

Peso: 8genza cavo

Materiale alloggiamento: ABS

Dati acustici del microfono

SLR 46+/-4dB

Caratteristica direzionale a otto

Impedenza 2,2kOhm

Fattore di distorsione < 2% a 16dBpa, 300 - 3.400Hz

Linearità +/-1dB -40 fino a 17dBpa

Tensione di alimentazione 1,1-10V

Assorbimento di corrente < 0.5mA

Relazione segnale/rumore >50dB

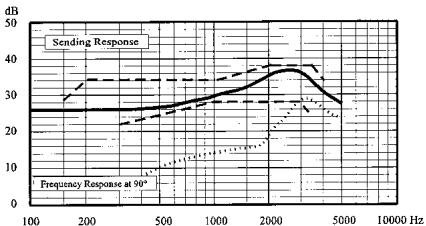

Risposta di frequenza del microfono

Dati acustici dell'auricolare

RLR -10+/-dB

Impedenza 150Ohm

Fattore di distorsione < 2% a 17dBPa,

300-3.400Hz

Linearità +/-1dB-40 fino a 16dBPa

Campo magnetico DC <400A/cm a 2mm di

distanza dal lato anteriore

Indicazione di sicurezza: Evitare di superare 1,5Veff

= 124dBSPL

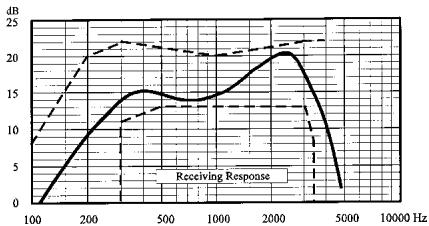

Risposta di frequenza dell'auricolare
