HSC 150 OC - Cuffie AKG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Microcuffia universale ultraleggera
Marca	AKG
Modello	HSC 150 OC
Dimensioni	Lunghezza braccio microfono: 123 mm; lunghezza totale: 169 mm
Peso (senza cavo)	15 g
Alimentazione microfono	Tensione 1,5-10 V, corrente <0,5 mA
Tipo di microfono	Elettrostatico, diagramma direzionale a otto
Sensibilità microfono	-47 dBV/Pa
Impedenza microfono	2,2 kΩ
Risposta in frequenza microfono	Ottimizzata per la voce
Tipo di auricolare	Intrauricolare
Impedenza auricolare	1500 Ω
Cavo	Estremità libere, filo rosso (microfono segnale+alimentazione), bianco (auricolare segnale), schermatura massa
Temperatura di funzionamento	-40 a +80 °C
Resistenza alla caduta	150 cm su superficie dura
Materiale dell'involucro	ABS
Accessori in dotazione	Pallina antivento, clip per cavo
Manutenzione e pulizia	Evitare liquidi, urti, calore, umidità, polvere
Istruzioni di sicurezza	Non superare 1,5 Veff (124 dB SPL)
Paese d'origine	Austria

Domande frequenti - HSC 150 OC AKG

Come indossare e rimuovere la microcuffia?

Il clip è progettato per una manipolazione con una sola mano. Dopo alcuni tentativi, il gesto diventa naturale.

Come posizionare il microfono?

Ruota il braccio del microfono verso l'angolo della bocca per una cattura ottimale della voce.

Cosa fare per ridurre il rumore del vento all'esterno?

Monta la pallina antivento fornita sul microfono per evitare rumori indesiderati.

Come alleviare la tensione del cavo?

Usa il clip fornito per fissare il cavo al colletto o ai vestiti.

Quali sono i collegamenti del cavo?

Il filo rosso del microfono trasporta il segnale e la tensione di alimentazione (1,5-10 V), la schermatura è la massa. Il filo bianco dell'auricolare trasporta il segnale, la schermatura è la massa.

Qual è l'intervallo di temperatura di utilizzo?

La microcuffia può essere utilizzata e conservata tra -40 °C e +80 °C.

Come pulire la microcuffia?

Evitare il contatto con liquidi. Pulire con un panno asciutto e morbido. Non esporre a calore, umidità o polvere.

Qual è il peso della microcuffia?

Il peso è di 15 grammi senza cavo, rendendola molto leggera e comoda.

La microcuffia ha un orientamento sinistro/destro?

L'HSC 150 OC è simmetrico e si adatta sia all'orecchio sinistro che a quello destro.

Qual è l'impedenza dell'auricolare?

L'impedenza dell'auricolare è di 1500 Ω, con una sensibilità ESR di -12 ±4 dB.

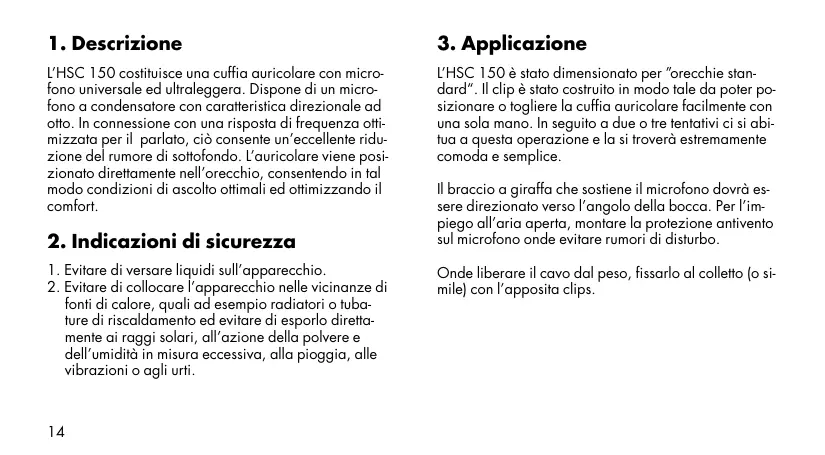

MANUALE UTENTE HSC 150 OC AKG

L'HSC 1.50 costituisse una cuffia auricolare con microfono universale ed ultraleggera. Dispone di un microfono a condensatore con coratteristica direzionale ad otto. In connessione con una risposta di frequenza ottimizzata per il parlato, ciò consente un'eccellente riduzione del rumore di sottofondo. L'auricolare viene positazo direttamente nell'orechio, consentendo in tal modo condizioni di ascolto ottimali ed ottimizzato il comfort.

2. Indicazioni di sicurezza

1. Evitare di versare liquidi sull'apparecchio.
2. Evitare di collocare l'apparecchio nelle vicinanze di fonti di calore, quali ad esempio radiatori o tubature di riscaldamento ed evitare di esporlo direttamente ai raggi solari, all'azione della polvere e dell'umidità in misura eccessiva, alla pioggia, alle vibrazioni oagli urti.

3. Applicazione

L'HSC 150 è stato dimensionato per "orecchie standard". Il clip è stato costruito in modo tale da poter posizionare o toglire la cuffia auricolare fácilmente con una sola mano. In seguito a due o tre tentativi si abitua a但这a operazione e la si troverà estremamente comoda e esplicate.

Il braccio a giraffa che sostiene il microfono dovrè essere direzionato verso l'angolo della bocca. Per l'impiego all'aria aperta, montare la protezione antivento sul microfono whene evitare rumori di disturbo.

Onde liberare il cavo dal peso, fissarlo al colletto (o simile) con l'apposita clips.

4. Cavo

Il HSC 150 SR/OC dispon di un cavo con estremità libere.

I fili del microfono e dell'auricolare sono collegati come segue:

Microfono

Rosso:	segnale
Schematura:	massa

Auricolare

Bianco:	segnale
Schematura:	massa

5. Specifiche

Condizioni ambientali

ETS 300019 EC7,3

Temperatura di magazzinaggio e di esercizio

compresa nella gamma: tra -40e + 80^

Altezza di caduta su superficie

dura garantita: 150 cm

Dati meccanici

Dimensioni: 123 mm lunghezza

braccio a giraffa

169 mm lunghezza

totale

Peso: 15 genza cavo

Materiale alloggiamento: ABS

Dati acustici del microfono

SLR 46+/-4dB

Sensibilità -47dBV/1Pa

Caratteristica direzionale a otto

Impedenza 2,2kOhm

Fattore di distorsione < 2% a 16dBPa,

300-3.400Hz

Linearità +/-1dB -40 fino a 17dBpa

Tensionedi alimentazione 1,1-10V

Assorbimento di corrente < 0.5mA

Relazione segnale/rumore >50dB

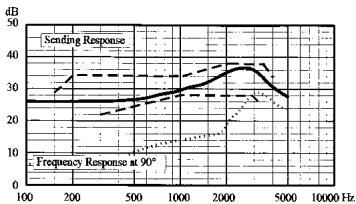

Risposta di frequenza del microfono

Dati acustici dell'auricolare

RLR -12+/-4dB

Impedenza 150 Ohm

Fattore di distorsione <3% a 17dBPa,

300-3.400Hz

Linearità +/-1dB-40fino a 16dBpa

Campo magnetico DC <400A/cm a 2mm di

distanza dal lato anteriore

Indicazione di sicurezza: Evitare di superare 1,5Veff

= 124dBSPL

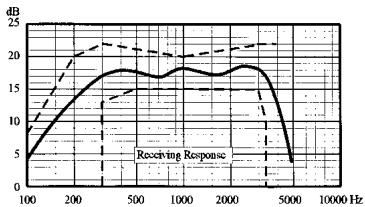

Risposta di frequenza dell'auricolare
