Tipo de produto	Microfone de cabeça universal ultraleve
Marca	AKG
Modelo	HSC 150 OC
Dimensões	Comprimento do braço do microfone: 123 mm; comprimento total: 169 mm
Peso (sem cabo)	15 g
Alimentação do microfone	Tensão 1,5 a 10 V, corrente <0,5 mA
Tipo de microfone	Eletrostático, diagrama direcional em oito
Sensibilidade do microfone	-47 dBV/Pa
Impedância do microfone	2,2 kΩ
Resposta de frequência do microfone	Otimizada para a fala
Tipo de fone de ouvido	Intra-auricular
Impedância do fone de ouvido	1500 Ω
Cabo	Pontas livres, fio vermelho (microfone sinal+alimentação), branco (fone de ouvido sinal), blindagem terra
Temperatura de operação	-40 a +80 °C
Resistência à queda	150 cm em superfície dura
Material do corpo	ABS
Acessórios fornecidos	Espuma anti-vento, prendedor de cabo
Manutenção e limpeza	Evitar líquidos, choques, calor, umidade, poeira
Instrução de segurança	Não exceder 1,5 Veff (124 dB SPL)
País de origem	Áustria

Perguntas frequentes - HSC 150 OC AKG

Como colocar e remover o fone de cabeça?

O clipe é projetado para operação com uma mão. Após algumas tentativas, o movimento se torna natural.

Como posicionar o microfone?

Gire o braço do microfone em direção ao canto da boca para captura ideal da voz.

O que fazer para reduzir o ruído do vento ao ar livre?

Instale a espuma anti-vento fornecida no microfone para evitar ruídos indesejados.

Como aliviar a tensão do cabo?

Use o prendedor fornecido para fixar o cabo na gola ou na roupa.

Quais são as conexões do cabo?

O fio vermelho do microfone transporta o sinal e a tensão de alimentação (1,5 a 10 V), a blindagem é o terra. O fio branco do fone de ouvido transporta o sinal, a blindagem é o terra.

Qual é a faixa de temperatura de operação?

O fone de cabeça pode ser usado e armazenado entre -40 °C e +80 °C.

Como limpar o fone de cabeça?

Evite qualquer contato com líquidos. Limpe com um pano seco e macio. Não exponha ao calor, umidade ou poeira.

Qual é o peso do fone de cabeça?

O peso é de 15 gramas sem o cabo, o que o torna muito leve e confortável.

O fone de cabeça tem orientação esquerda/direita?

O HSC 150 OC é simétrico e se adapta tanto ao ouvido esquerdo quanto ao direito.

Qual é a impedância do fone de ouvido?

A impedância do fone de ouvido é de 1500 Ω, com sensibilidade ESR de -12 ±4 dB.

MANUAL DE UTILIZADOR HSC 150 OC AKG

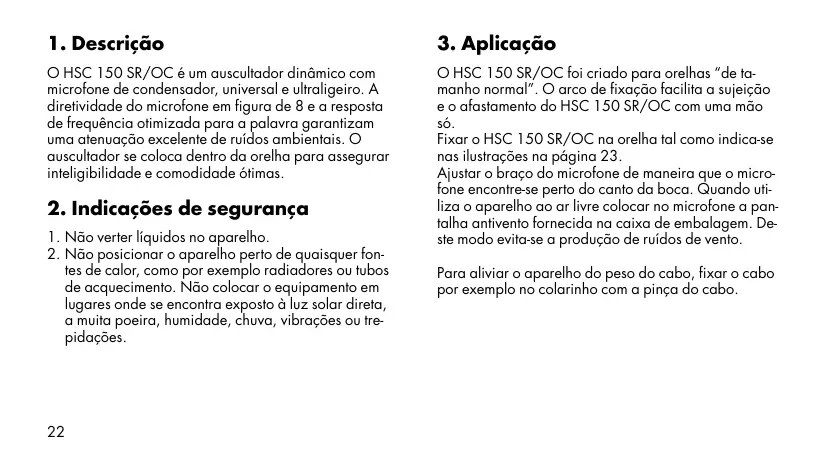

O HSC 150 SR/OC é um auscultador dinamico com microfone de condensador, universal e ultraligeiro. A diretrividade do microfone em figura de 8 e a resposa de frequência otimizada para aPALVA garantizam uma atenuacao excelente de ruidos ambientais. O auscultador se coloca dentro da orelha para assegurar intoleragembilidade e comodidade otimas.

2. Indicações de seguranca

1. Não verteir liguidos no aparecido.
2. Não posicionar o aparelho perto de quaisquer fontes de calor, como por exemplo radiadores ou tubos de(acquecimiento.Não colocar o equipamento em lugaras onde se encontra exposto a luz solar direta, a muita poeira,humidade,chuva,vibracoes ou trepidações.

3. Aplicação

O HSC 150 SR/OC foi Criado para orelhas "de tamano normal". O arco de fixacao facilita a suejeicao e o afastamento do HSC 150 SR/OC com uma maior so.

Fixar o HSC 150 SR/OC na orelha tal como indica-se nas ilustracoes na páginá 23.

Ajustar o BRAço do microfone de maneira que o microfone encontrar-se perto do canto da boa. quando utilize a aparecido ao ar livre colocar no microfone a pantalha antivento fornecada na caixa de embalagem. De这种方式 evita-se a Produção de ruidos de vento.

Para aliviar o aparelho do peso do cabo, fixar o cabo por exemple no colorinho com a pinça do cabo.

4. Cabo

O HSC 150 SR/OC tem um cabo com terminais livres. Os fios do micfone e do auricular está ligados como segue:

Microfone

Vermelho:	sinal
Blindagem:	massa

Auscultador

Branco:	sinal
Blindagem:	massa

5. Especificações

Condições ambientais

ETS 300019 EC7,3

Temperatures de armazenagem e operacao: -40^ ...

+80°C

Altura de caía em superficie dura garantía: 150 cm

Dados mecânicos

Dimensoes

Comprimento do braço do microfone: 123 mm

Comprimento total: 169 mm

Peso: 15 g sem cabo

Material da caixa: ABS

Dados acústicos do microfone

SLR 46 ±4 dB
Sensibilitadé -47 dBV/1 Pa
Característica de direitividade figura de 8
Impedência 2,2 kohms
Fator de distortion <2% a 16 dBPa, 300 ... 3400 Hz
Linearidade ±1 dB, -40 ... +17 dBPa
Tensão de alimentação 1,1 ... 10 V
Consumo de corrente <0,5 mA
Relação sinai/ruido >50 dB

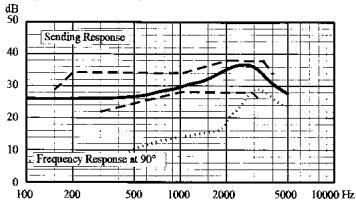

Resposta de frequência do microfone

Dados acústicos do auscultador

RLR -12 ±4 dB
Impedência 150 ohms
Fator de distortion <3% a 17 dBPa, 300 ... 3400 Hz
Linearidade ±1 dB, -40 ... +16 dBPa
Campo magnétique estacionário <400 A/cm a uma distança de 2 mm do lado frontal
Indicação de segurança: Não excesser 1,5 V rms = 124 dB SPL

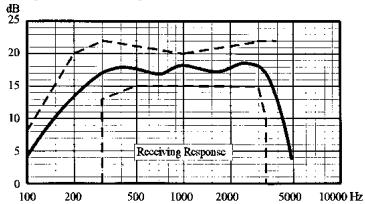

Resposta de frequência do auscultador
