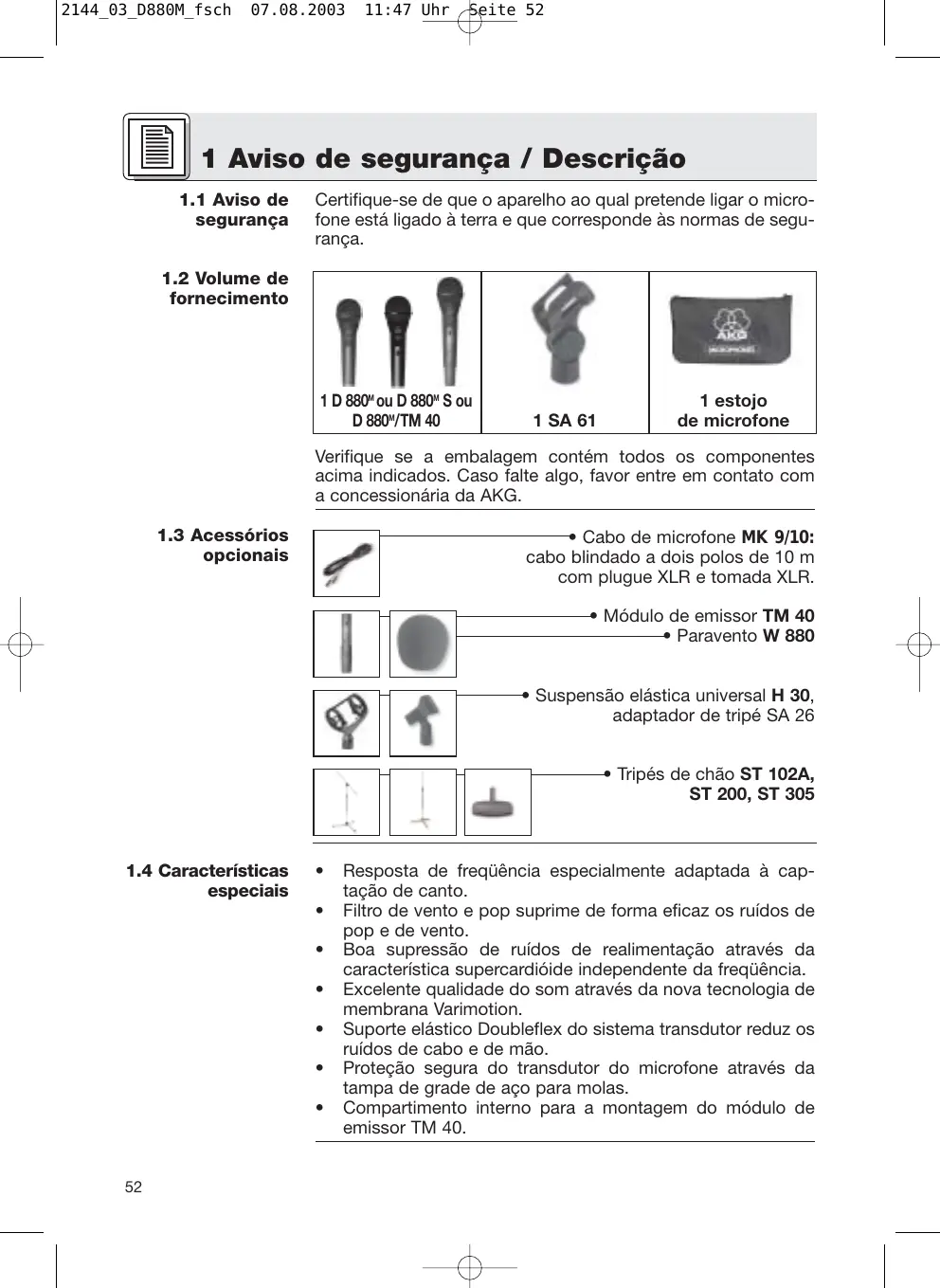

MANUAL DE UTILIZADOR D 880 AKG

Instruções de uso. p. 52

Favor leia este manual antes de usar o equipamento!

Certifique-se de que o aparecido ao qual pretende ligar o microfone está ligado à terra e que corresponde às normas de segurarça.

Verifique se a embalagem contém todos os componentes acima indicados. Caso falte algo, favor entre em contaço com a concessionária da AKG.

1.3 Acessórios-optionais

Cabo de microfone MK 9/10: cabo blindado a dois polos de 10m com plugue XLR e tomada XLR.

• Módulo de emissor TM 40
• Paravento W 880

• Suspension elastica universal H 30, adaptador de tripé SA 26

Tripés de chão ST 102A, ST 200, ST 305

1.4 Caracteristicas especialis

• Resposta de frequência especialmente adaptada à captação de canto.
• Filtro de vento e pop suprime de forma eficaz os ruidos de pop e de vento.
• Boa supressão de ruidos de realimentação atraves da caractéctica supercardióde independente da frequência.
• Excelente qualidade do som atraves da nova Tecnologia de membrana Varimotion.
• Suporte elástico Doubleflex do sistema transdutor reduz os ruidos de cabo e de mão.
• Proteção segura do transdutor do microfone atraves da tampa de grade de aço para molas.
• Compartimento interno para a montagem do modulo de emitter TM 40.

O D 880^m da AKG é um microfone direcional dinâmico (microfone de grado de pressão). Foi desenvolvimento para ser uso por vocalistas nas condições duras encontrarás no palco. A resposta de frequência ampla do D 880^m enfatiza um pouco as frequências médias e altas. Por也是如此, o D 880^m assegura uma boa inteligibilitadade daPALVA. O microfone tem uma caractéristica direcional supercardióde, o que significica que é mais sensivel a sons chegando derente e muito menos sensivel a sons chegando de trás.Esta caractéristica direcional é mais ou menos identica para todas as notas da mais baixa à mais alta (independente da frequência).

Ruidos de mão e de cabo são suprimidos de forma eficaz atraves do suporte Doubleflex do transdutor. O paravento internoreducuz os ruidos de vento, pop e de respiração a um minimo. Uma grade quase indeformavel de aço de mola assim como acarça estável moldada sob pressão de zinco-alúnio protegem de forma eficaz o microfone e a capsaule de danos durante o uso diário "on the road".

O D 880^m está provido dumatório de conexão removerly XLR de 3 pálos. Pode ligar o D 880^m a entradaas balanceadas ou não balanceadas em mesas de mixagem ou amplificadores.

Pode transformar o microfone num microfone sem fio. Bastaletalo modulo de conexao XLR e substitui-lo por um modulo de emissor TM 40.

1.5 D 880M, D 880TM 40

Fig. 1: Módulo de emissor optional TM 40

1.6 D 880M S

O D 880^M S é identico ao D 880^M em799a relationa a mecanica, elebrica e acustica, mas possui um modulo de conexao XLR com una chave liga/desliga silenciosa. A chave é embutida para evaporar desligacao involuntaria.

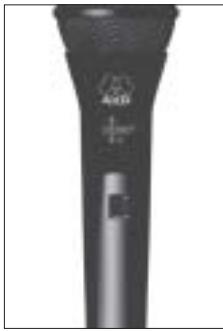

Fig.2: Chave liga/desliga do D 880^M S

2 Conexão

2.1 Saida

O microfone possui uma saida balanceada com um plugue XLR com 3 pólos:

$$ \text {P i n} 1 = \text {m a s s a} $$

$$ P i n o 2 = \text {a u d i o} (e m f a s e) $$

$$ \text {P i n o} 3 = \text {a u d i o} $$

Pode ligar o microfone a entradas de microfone balanceadas e não balanceadas.

2.2 Ligar o microfone a uma entrada balanceada

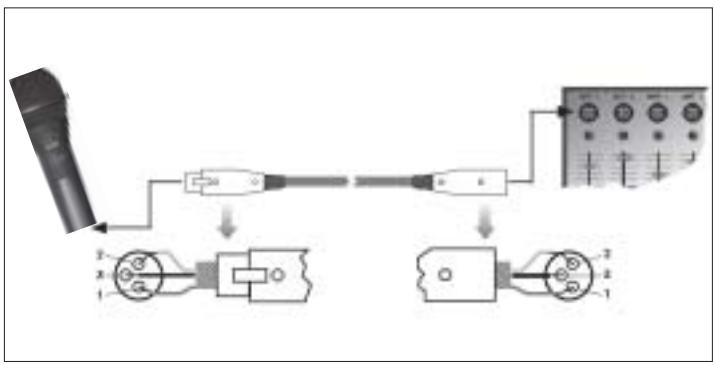

Fig. 3: Conexão através de um cabo XLR balanceado.

Veja fig. 3.

1. Use um cabo XLR comum, como por exemple, o MK 9/10 da AKG (accessório optional).
   O comprimento do cabo não influencia a qualidade do sinal.
2. Ligue a tomada XLR do cabo de microfone ao conector XLR do microfone.
3. Ligue o除外 plughue do cabo de microfone à entrada de microfone desejada da sua mesa de mixagem ou do amplificador.

2.3 Ligar o microfone a uma entrada não balanceada

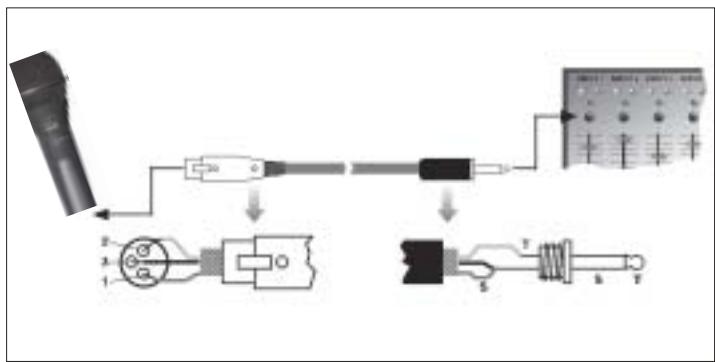

Fig. 4: Conexão atraves de um cabo não balanceado.

1. Se pretende ligar o microfone a uma entrada não balance-ada de microfone (entradajack de 6,3 mm), use um cabo com uma tomada XLR e umplugue jack mono de 6,3 mm. Estes cabos pode adquirir em lojas especializadas em equipments de musica.
   Repare que cabos não balanceados podem absorver radiações de Campos magnéticos (cabos de rede, cabos de iluminação, motoresétricos, etc.) como uma antenna. Em cabos com mais de 5 m de comprimento isto poderá levar a zumbidos e outros ruidos.
2. Ligue a tomada XLR do cabo de microfone ao conector XLR do microfone.
3. Ligue o autreplugue do cabo de microfone a entrada desejada da sua mesa de mixagem ou do amplificador.

Com o modulo de emitter optional TM 40 da AKG pode transformar o seu microfone num microfone sem fio que possibita a的操作o com cada receptor WMS 40 da AKG.

Veja fig. 4.

2.4 Módulo de emitter optional TM 40

Retire primeiro o modulo de conexão XLR:

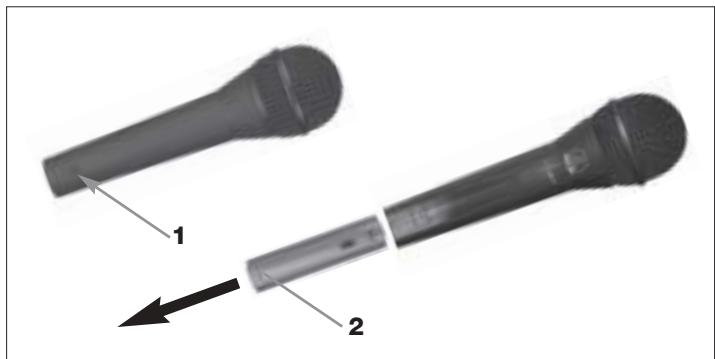

Fig. 5: Retirar o módulo de conexão XLR

Veja fig. 5.

1. Abra o parafuso de fixação (1).
2. Puxe o modulo de conexão XLR (2) da fazer do microfone.
3. Para não perdor o parafuso de fixação (1) enrosque-o novo-mente na rosca do modo de conexão XLR.

Coloque o modulo de emitter:

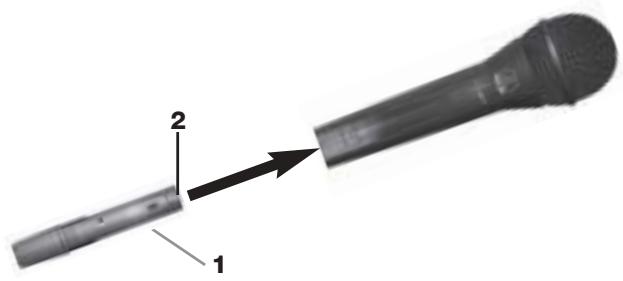

Fig. 6: Colocar o modulo de emissor

Veja fig. 6.

1. Não esqueça controlar o estado de energia da pinha no modo de emitter. Se a pinha estiver esgotada ou se não houver pinha no modo de emitter, coloque uma pinha nova.
2. Segure o modulo de emitter (1) de maneira que os contactos (2) apontem para o microfone.
3. Insira o modulo de emitter (1) na haste do microfone, até o.;
   O.;
   Os; os contatos elétricos ao microfone são criados automaticamente.

Aviso:

Mais instruções como colocar, trocar e testar a pilha, e sobre o ajuste e a operação do modulo de emitter encontrará no manual do modulo de emitter TM 40.

Se desejar substituir o.). modulo de emissor novamenteelo). modulo deconexao XLR:

Veja fig. 7.

1. Insira uma caneta, uma pequena chave de fendas ou um objeto agudo semelhante na abertura (1) na haste do microfone e pressione para o interior do microfone.
   O modulo de emitter (2) destrava-se e sai ca. 2 mm da haste do microfone.
2. Retire o modulo de emitter (2) do microfone.
3. Tire o parafuso de fixação (4) do modulo de conexão XLR (3).
4. Insira o modulo de conexão XLR (3) na fazer do microfone até o punto final.
5. Fixe o modulo de conexao XLR (3), atarraxando o parafuso de fixacao (4) bem forte.

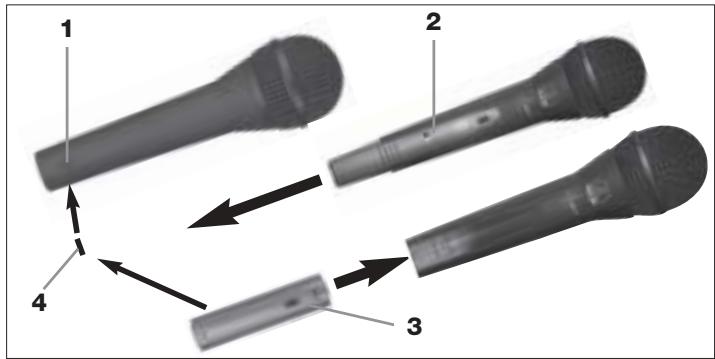

Fig. 7: Retirar o modulo de emitter

Pode tambiénletalrarto modulodemissor,puxando-om forca para fora do microfone.Tome cuidado en nao pegar o modulo pela tampa do compartmento dailha.(Neste caso somente abriria o compartmento da pilha.)

Aviso:

3 Aplicacao

Um microfone de canto proportiona-lhe muitas possibilidades de modifier o som da sua voz como é producido através da instalação de sonorização.

Preste atençao as seguintes instruções para aplicar o seu microfone de melhor forma possível.

Os següntes capítulos dizem respeito ao modelo com cabo D 880°/D 880° S e también a(ampos os microfones com.) modulo de emissor TM 40 instalado.

Em geral a sua voz sera reproduzida de forma mais branda e mais suave quando mais curta for a distência entre os lábios e o microfone, enquanto com uma maior distência do microfone o som sera reproduzido de forma mais distante e mais retumbante porque a acústica da sala se manifesta mais forte.

Por isso pode dar à sua voz uma aparência mais agressiva, neutra, ou mais suave, alterando a distança do microfone.

O efeito de proximidade surge apenas perto da fonte de som (a uma distência de menos de 5 cm) e enfatiza mais os graves. Torna o som da sua voz mais profundo, voluminoso, intimo e enfatiza os graves.

3.1 Introdução

3.2 Distança de captação eefeito de proximidade

3.3 Ångulo de incidência do som Veja fig. 8.

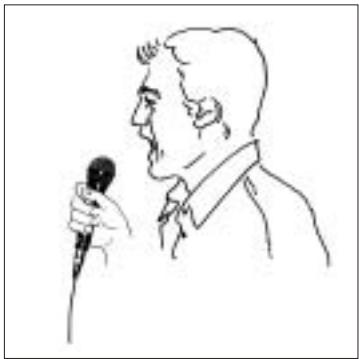

Fig. 8: Posicao típica do microfone
Cante no microfone duma posicao lateral ou acima do microfone. Desta forma obtém um som equilibrado e natural. Se cantar diretamente no microfone serao transmitidos não so os ruidos da respiração, mas tambem os sons fechados (t, p), e os sons sibilantes (s, ch, tch) são enfatizados de maneira não natural.

3.4 Realimentacao

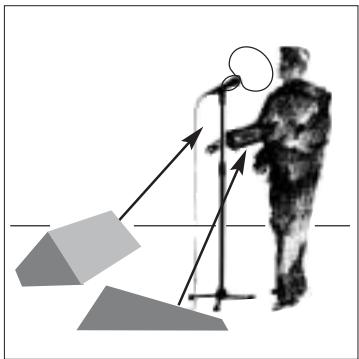

Fig. 9: Posicionamento do microfone para minimizar o risco de realimentacao.
A realimentação surge porque uma parte do som emitido pelos alto-falantes é observado pelo microfone, e o som é transmitido mais intensamente ao microfone. A partir de umCERTO volume (limite de realimentação) este sinal corre, por assim dizer, num circulo e a instalação de som uiva e apita, e pode ser controlada so girando o botão do volume para uma posicao de

Veja fig. 9.

volume menor.

Paraontharesteperigo,omicrofonepossuiumacharacteristica supercardioide.Isto significa que é mais sensivel ao somque entrapela frente(a voz)，enquanto quase não responde ao somque entrapelalado ou do lado de trás(alto-falantesdemonitoreado).

A menor possibiliade de realimentacao é garantida ao posicaoar os alto-falantes PA em fronte dos microfones (na borda da fronte do palco).

Se usar alto-falantes de monitoreado nunca direcione o seu microfone para os monitores ou os alto-falantes PA.

A realimentação pode ser provocada también por efeitos de ressonância (em conssequência da acústica da sala) especialmente na faixa das freqüências baixas, ou está, indiretamente pelo efeito de proximidade. Neste caso frequentemente éps precisa deLERMatar a distância do microfone paraaabar com a realimentação.

1. Nunca deixe mais de das pessoas usar o mesmo microfone
2. De atenção que o ângulo entre o microfone e cada vocalista nunca fique maior de 35^ .

O microfone é muito insensível ao som que entra能找到 o es/as vocalistas cantarem num ângulo maior de 35^ em relâçao ao microfone, deveria

positionar o regulador do nível do canal do microfone tão alto que o perigo de realimentação acústica seria demasia-damente grande.

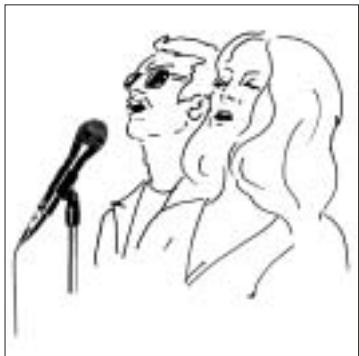

Fig. 10: Dumas pessoas using um microfone sé.

Limpe a superficie da carcaça do microfone com um pano molhado em água.

1. Desande a grade externa do microfone no sentido inverso ao dos ponteiros do relógio.
2. Remova o paravento da grade externa e lave-o com agua de sabão.
3. Deixe o paravento segar durante a noite.
4. Insira o paravento na grade externa e fixe a grade externa ao microfone girando-a no sentido dos ponteiros do relógio.

Problema	Causa possível	Como resolver
Não há som.	1. A mesa de mixagem/o amplíficator está desli-gado(a).2. O fazer do canal ou de SOMa na mesa de mixa- gem ou o regulator de volume do amplíficator está em zero.3. O microfone não está ligado à mesa de mixa- gem ou ao amplíficator.4. Oplugue do cabo não está conectado corretamente.5. O cabo tem defeito.6. O[módulo de emissor está desligado ou colocado em mudo.7. Não há pilha no[módulo de emissor/a pilha no[módulo de emissor está esgotada.8. O receptor está desli-gado/não está ligado à mesa de mixagem.	1. Ligar a mesa de mixa- gem/o amplíficator.2. Ajustar o fazer do canal ou de SOMa na mesa de mixagem ou o regulator de volume do amplifica- dor ao;nével desejado.3. Ligar o microfone à mesa de mixagem ou ao amplíficator.4. Conectar o plugue do cabo novamente.5. Controlar o cabo e sub-stitui-lo, se for necess-sário.6. Ligar o[módulo de emissor.7. Colocar pilhas carre-gadas no[módulo de emissor.8. Ligar o receptor/conec-tar o receptor à mesa de mixagem.
Distorções.	1. O controle Gain na mesa de mixagem ou no[módulo de emissor não está ajustado corretamente.2. A entrada da mesa de mixagem é muito sensivel.	1. Ajustar o controle de maneira que as distorções desapa-reçam.2. Inserir uma pré-atenuação de10 dB entre o cabo de micro-fone e a entrada.
O microfone soa cada vez mais indistinto.	• O paravento externo ou interno está suja e por isso atenua freqüências altas.	• Limpar o paravento externo ou interno.

Característica directional:	supercardióde
Resposta de frequência:	60 - 20.000 Hz
Sensibilitadé:	2,2 mV/Pa (-53 dBV)
Pressão sonora limita para coeficiente de distortion não linear de 1%/3%:	147/156 dB SPL
Nível de ruído equivalente:	22 dB-A (segundo DIN 45412)
Impedância electrica:	≤600 ohms
Impedância de energia recommendada:	≥2.000 ohms
Tipo do conductor:	conector XLR de 3 pôlos
Superfíce:	preto mate
Dimensoes:	50 Ø x 181mm
Peso neto/bruto:	290 /650 g

Este produit corresponde à norma EN 50 082-1, suposto que aparelhos adcionais sejam conforme às normas CE.

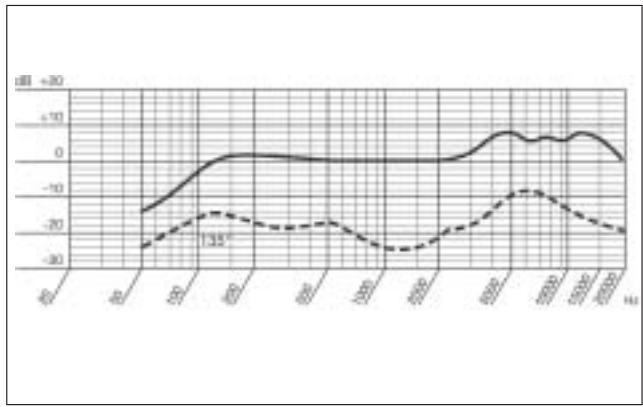

Resposta de frequência

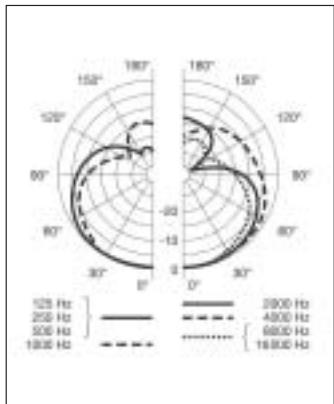

Diagrama polar
