Produkttyp	Dynamisches Mikrofon
Marke	AKG
Modell	D 880
Richtcharakteristik	Superniere
Frequenzgang	60 Hz - 20 kHz
Empfindlichkeit	2,2 mV/Pa (-53 dBV)
Maximaler Schalldruckpegel	147 dB SPL (1% Klirrfaktor) / 156 dB SPL (3% Klirrfaktor)
Äquivalenter Rauschpegel	22 dB-A
Elektrische Impedanz	≤ 600 Ω
Empfohlene Lastimpedanz	≥ 2000 Ω
Anschluss	XLR 3-polig (symmetrisch)
Stromversorgung	Keine im Kabelbetrieb; benötigt 9V-Batterie für Sendemodul TM40 (optional)
Abmessungen (Durchmesser x Länge)	50 mm x 181 mm
Nettogewicht / Bruttogewicht	290 g / 650 g
Gehäusematerial	Zinkdruckguss und Aluminium-Druckguss, mattschwarze Oberfläche
Schutzgitter	Federstahl, verformungsbeständig
Hauptfunktionen	Gesangsmikrofon, Supernieren-Richtcharakteristik, integrierter Popschutz, geräuschdämpfende Doubleflex-Aufhängung, austauschbares Sendemodul TM40 (optional)
Mitgeliefertes Zubehör	Mikrofonklammer SA 61, Transportetui, XLR-Modul (je nach Version)
Pflege	Gehäuse mit einem feuchten Tuch reinigen; Windscheibe mit Seifenwasser waschen und über Nacht trocknen lassen
Ersatzteile und Reparierbarkeit	Windscheibe W880, Aufhängung H30, Klammer SA26, Kabel MK 9/10, Sendemodul TM40. Abnehmbares XLR-Modul und abschraubbares Schutzgitter für Wartung
Sicherheit	Konformität und Erdung des angeschlossenen Geräts überprüfen

Häufig gestellte Fragen - D 880 AKG

Welcher Mikrofontyp ist das AKG D 880?

Das AKG D 880 ist ein dynamisches Mikrofon mit Supernieren-Richtcharakteristik, speziell für Gesang und den Bühneneinsatz konzipiert.

Wie hoch ist die Empfindlichkeit des D 880?

Die Empfindlichkeit beträgt 2,2 mV/Pa (-53 dBV).

Benötigt das D 880 eine Phantomspeisung?

Nein, in der Kabelversion benötigt es keine Stromversorgung. Für die Verwendung des drahtlosen Sendemoduls TM40 wird jedoch eine 9V-Batterie benötigt.

Wie schließt man das D 880 an einen unsymmetrischen Eingang an?

Verwenden Sie ein Kabel mit XLR-Buchse auf der einen Seite und 6,35 mm Mono-Klinkenstecker auf der anderen Seite. Achten Sie auf Störungen, wenn das Kabel länger als 5 Meter ist.

Wie vermeidet man Rückkopplungen beim D 880?

Platzieren Sie die Lautsprecher vor dem Mikrofon, an der Seitenkante der Bühne. Richten Sie das Mikrofon niemals direkt auf die Monitore. Vergrößern Sie den Abstand, falls Rückkopplungen auftreten.

Wie reinigt man das Mikrofon D 880?

Reinigen Sie das Gehäuse mit einem leicht feuchten Tuch. Schrauben Sie das Schutzgitter ab, entfernen Sie die Windscheibe, waschen Sie sie mit Seifenwasser und lassen Sie sie über Nacht trocknen, bevor Sie alles wieder zusammenbauen.

Kann das D 880 drahtlos verwendet werden?

Ja, indem Sie das XLR-Modul durch das Sendemodul TM40 (optional) ersetzen, das mit den AKG WMS 40 Empfängern kompatibel ist.

Welche Richtcharakteristik hat das D 880?

Es hat eine Supernieren-Richtcharakteristik, was bedeutet, dass es hauptsächlich Schall von vorne aufnimmt und Schall von den Seiten und von hinten abschwächt.

Wie tauscht man das XLR-Modul gegen das Sendemodul TM40 aus?

Schrauben Sie die Befestigungsschraube heraus, entfernen Sie das XLR-Modul, stecken Sie das Sendemodul TM40 (Kontakte zum Mikrofon) bis zum Einrasten ein. Zum Entfernen führen Sie einen spitzen Gegenstand in die Öffnung am Gehäuse ein, um es zu entriegeln.

Was tun, wenn das Mikrofon keinen Ton erzeugt?

Überprüfen Sie, ob das Mischpult/der Verstärker eingeschaltet ist, der Fader nicht auf Null steht, das Kabel richtig angeschlossen und nicht defekt ist. Im drahtlosen Modus stellen Sie sicher, dass das Sendemodul eingeschaltet und der Akku geladen ist.

BEDIENUNGSANLEITUNG D 880 AKG

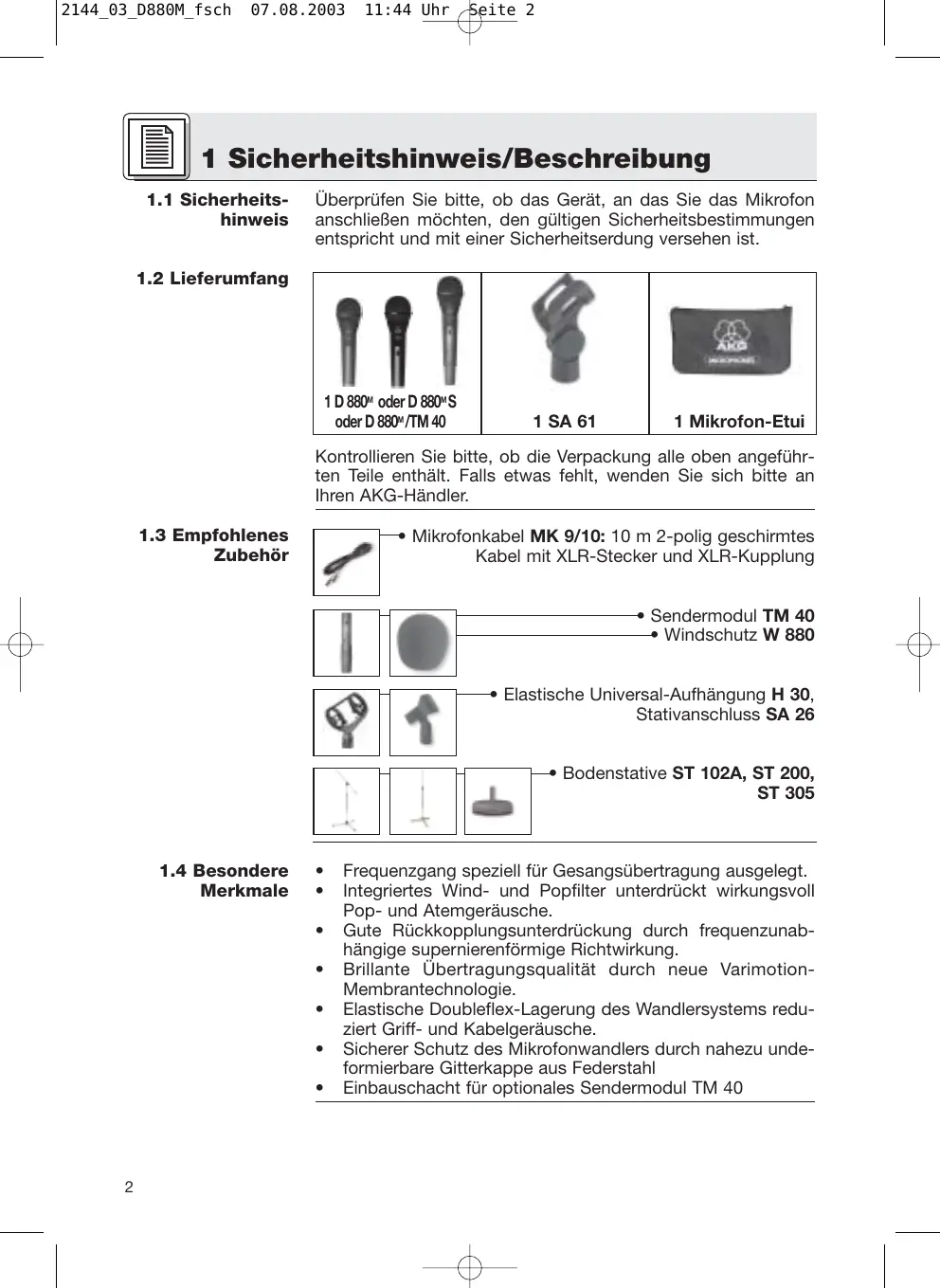

Bedienungsanleitung S. 2

Bitte vor Inbetriebnahme des Geräteslesen!

1.1 Sicherheitshinweis

Überprüfen Sieitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitsderung versehen ist.

1.2 Lieferumfang

1 D 880M oder D 880MS oder D 880TM 40

1 SA 61

1 Mikrofon-Etui

Kontrollieren Sieitte,ob die Verpackung alle oben angeführten Teile enthalt.Falls etwas fehl,t wenden Sie sichitte an Ihren AKG-Handler.

1.3 Empfohlenes Zubehör

Mikrofonkabel MK 9/10: 10 m 2-polig geschirmtes Kabel mit XLR-Stecker und XLR-Kupplung

Sendermodul TM 40
Windschutz W 880

Elastische Universal-Aufhängung H 30, Stativanschluss SA 26

Bodenstative ST 102A,ST 200, ST 305

1.4 Besondere Merkmale

• Frequenzgang speziell für Gesangsübertragung ausgelegt.
• Integriertes Wind- und Popfilter unterrückt:wirkungsvoll Pop- und Atemgeräusche.
• Gute Rückkopplungsunterrückung durch frequenzunabhängige supernierenförmige Richtwirkung.
• Brillante Übertragungsqualität durch neue Varimotion-Membrantechnologie.
• Elastische Doubleflex-Lagerung des Wandlersystems reduziert Griff- und Kabelgeräusche.
• Sicherer Schutz des Mikrofonwandlers durch nahezu undeformierbare Gitterkappe aus Federstahl
• Einbauschacht für optionales Sendermodul TM 40

Das D 880^TM von AKG ist ein dynamisches Richtmikrofon (Druckgradientenempfänger). Es wurde speziell als Gesangsmikrofon für den harten Bühneneinsatz entwickelt. Der weite Frequenzgang des D 880^TM betont leicht die mittleren und hohen Frenzen und gewährleistet dadurch auch eine gute Sprachverständlichkeit. Durch seine supernierenormige Richtcharakteristik ist das D 880^TM für Schall, der von vorne einfält, am empfindlichsten, während es auf von der Seite und hinten einfallenden Schall kaum anspricht. Diese Richtcharakteristik ist bei allen Frenzen, also von den tiefsten bis zu den hochsten Tönen, annahernd gleich ("frequenzunabhängig").

Hand- und Kabelgeräische werden durch die elastische Doubleflex-Lagerung des Wandlers weltgehend unterrückt. Der Innenwindschutz reduziert Pop-, Wind- und Atemgeräische auf ein Minimum.

Eine robuste, nahezu unverformbare Gitterkappe aus Federstahl und das stabile Zink-Alu-Druckgussgehäuse schützen das Mikrofon und die Kapsel wirksam vor Beschädigungen im harten Alltag "on the road".

Das D 880M ist mit einem abnehmbaren Anschlussmodul mit 3-poligem XLR-Stecker ausgestattet. Sie können das D 880M sowohl an symmetrischen als auch asymmetrischen Mischpultund Verstärkereingängen betreiben.

1.5 D 880M, D 880M/TM 40

Sie konnen das Mikrofon auf einfache Weise in ein Drahtlos-Mikrofon umwandeln, indem Sie das XLR-Steckermodul ausbauen und durch das optionale Sendermodul TM 40 ersetzen.

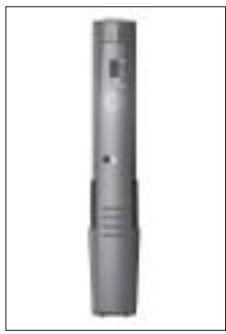

Abb. 1: Optionales Sendermodul TM 40

1.6 D 880M S

Das D 880^M S ist elektrisch, Mechanisch und akustisch identisch mit dem D 880^M besitzt jedoch ein XLR-Steckermodul mit einem knackfrei Ein/Ausschalter. Der Schalter ist versenkt angeordnet, um unbeabsichtigtes Ausschalten zu verhindern.

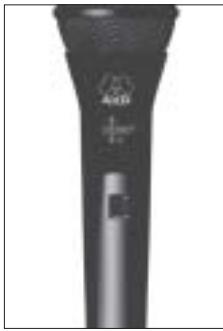

Abb.2: Ein/Ausschalter des D 880M S

2 Anschluss

2.1 Schaltung

Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poli-gem XLR-Stecker:

Stift 1 = Masse

Stift 2 = Tonader (inphase)

Stift 3 = Tonader

Sie können das Mikrofon sowohl an symmetrische als auch asymmetrische Mikrofoneingänge anschließen.

2.2 Anschluss an symmetrischen Eingang

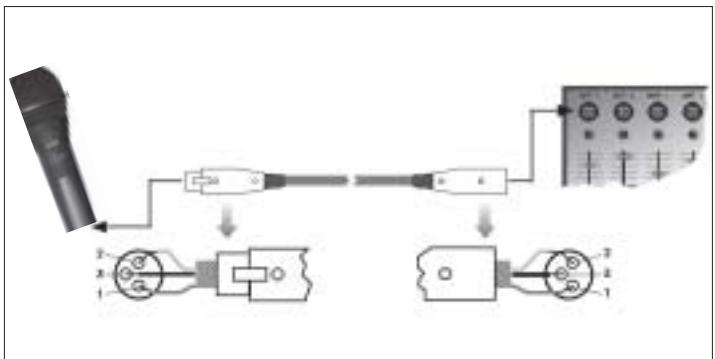

Abb. 3: Anschlussmittels symmetrischem XLR-Kabel

Siehe Abb. 3.

1. Verwenden Sie ein handelsübliches XLR-Kabel, z.B. MK 9/10 von AKG (optionales Zubehr).

Die Länge diesen Kabels hat keinen Einfluss auf die Signalqualität.

1. Stecken Sie die XLR-Kupplung des Mikrofonkabels an den XLR-Stecker des Mikrofons an.
2. Stecken Sie den anderen Stecker des Mikrofonkabels an den gewünschten Mikrofoneingang Ihres Mischpults oder Verstärkers an.

2.3 Anschluss an asymmetrischen Eingang

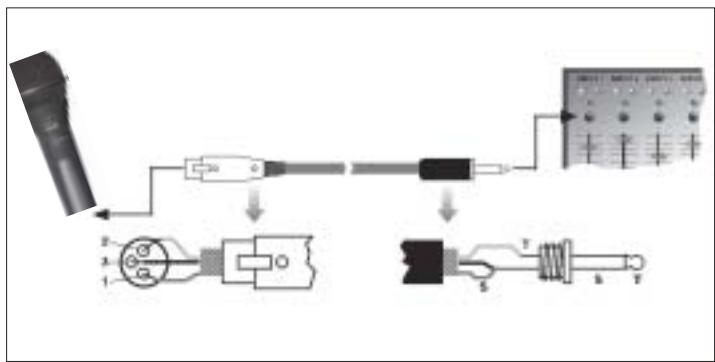

Abb. 4: Anschluss mittels asymmetrischem Kabel

1. Wenn Sie das Mikrofon an einen asymmetrischen Mikrofoneingang (6,3 mm-Klinkenbuchse) anschließen worden, verwenden Sie ein Kabel mit XLR-Kupplung und 6,3 mm-Mono-Klinkenstecker. Solche Kabel sind im Musikfachhandel erhältlich.
   Beachten Sie, dass asymmetrische Kabel Einstreuungen aus Magnetfeldern (von Netz- und Lichtkabeln, Elektromotoren usw.) wie eine Antenne aufnehmen konnen. Bei Kabeln, die länger als 5m sind, kann dies zu Brumm- und ähnlichen Störgeräuschen führen.
2. Stecken Sie die XLR-Kupplung des Mikrofonkabels an den XLR-Stecker des Mikrofons an.
3. Stecken Sie den anderen Stecker des Mikrofonkabels an den gewünschten Mikrofoneingang Ihres Mischpults oder Verstärkers an.

Siehe Abb. 4.

Mit dem optionalen Sendermodul TM 40 von AKG konnen Sie Ihr Mikrofon jederzeit in ein Funkmikrofon verwandeln, das Sie mit jedem Empfänger der Serie WMS 40 von AKG betreiben konnen.

2.4 Optionales Sendermodul TM 40

Bauen Sie zuerst das XLR-Steckermodul aus:

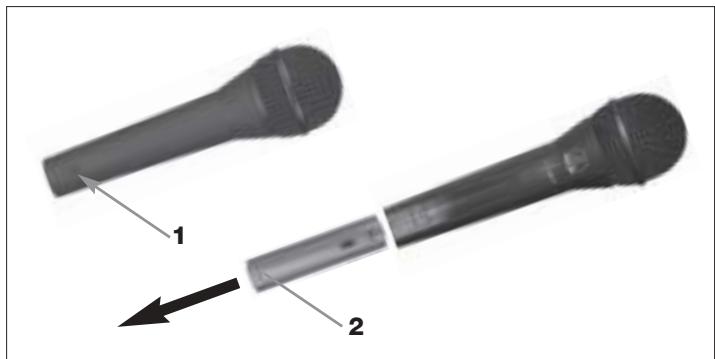

Abb. 5: XLR-Steckermodul ausbauen

Siehe Abb. 5.

1. Öffnen Sie die Fixierungsschraube (1).
2. Ziehen Sie das XLR-Steckermodul (2) aus dem Mikrofonschaft hersaus.
3. Damit Sie die Fixierungsschraube (1) nicht verlieren, drehen Sie sie wieder in das Gewinde am XLR-Steckermodul hinen.

Bauen Sie das Sendermodul ein:

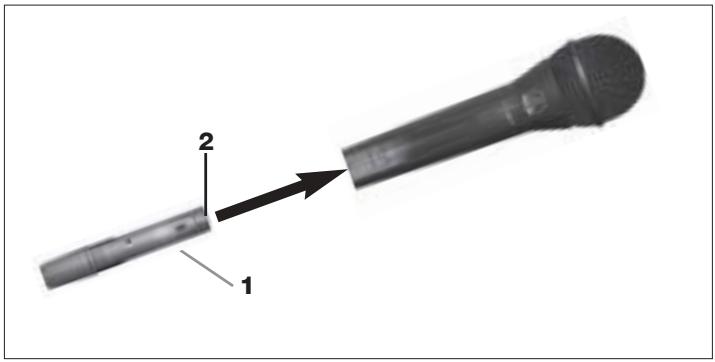

Abb. 6: Sendermodul einbauen

Siehe Abb. 6.

1. Vergessen Sie nicht, den Zustand der Batterie im Sendermodul zu kontrollieren. Legen Sie eine neue Batterie ein, falls die derzeitige verbraucht ist oder sich gar keine Batterie im Sendermodul befindet.
2. Halten Sie das Sendermodul (1) so, dass die Kontakte (2) zum Mikrofon zeigen.
3. Schieben Sie das Sendermodul (1) soweit in den Mikrofonschaft hinein, bis das Sendermodul (1) hörbar einrastet. Das Sendermodul verriegelt sich automatisch, die elektrischen Kontakte zum Mikrofon werden automatisch hergestellt.

Hinweis:

Naheres zum Einlagen, Tauschen und Testen der Batterie sowie zum Einstellen und Betrieb des Sendermoduls finden Sie in der Bedienungsanleitung des Sendermoduls TM 40.

Wenn Sie das Sendermodul wieder gegen das XLR-Steckermodul austauschen wollen: Siehe Abb. 7.

1. Führer Sie einen Kugelschreiber, kleinen Schraubenzieher oder ähnlichen spitzen Gegenstand in die Öffnung (1) im Mikroforschäft ein und drücken Sie nachinnen.
   Das Sendermodul (2) wird entriegelt und gleitet ca. 2 mm aus dem Mikrofonschaft hersa.
2. Ziehen Sie das Sendermodul (2) vom Mikrofon ab.
3. Drehen Sie die Fixierungsschraube (4) aus dem XLR-Steckermodul (3) Heraus.
4. Schieben Sie das XLR-Steckermodul (3) bis zum Anschlag in den Mikroforschacht hinein.
5. Fixieren Sie das XLR-Steckermodul (3), indem Sie die Fixierungsschraube (4) fest anziehen.

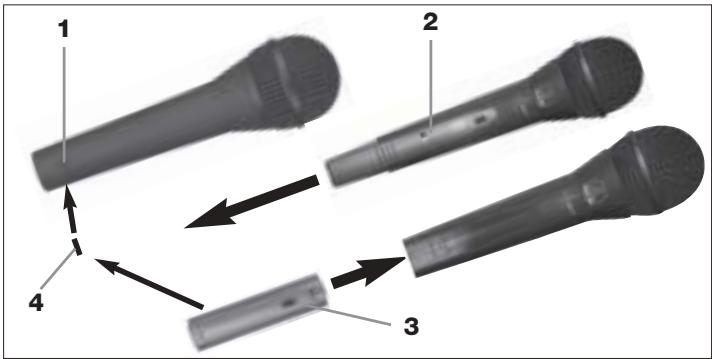

Abb. 7: Sendermodul ausbauen

Sie konnen das Sendermodul auch ausbauen, indem Sie das Sendermodul einfach nur kräftig aus dem Mikrofon Herausziehen. Achten Sie darauf, das Sendermodul damit nicht am Batteriefachdeckel anzufassen. (Sie wurden sonst ledigious das Batteriefach öffnen.)

Hinweis:

3 Anwendung

Ein Gesangsmikrofon bietet Ihnen viiele Mochigkeiten, den Klang Ihrer Stimme, wie er durch die Beschallungsanlage wiedergegeben wird, zu gestalten.

Beachten Sieitte die folgenden Hinweise,um Ihr Mikrofon optimal einsetzen zu konnen.

Die folgenden Kapitel gelten sowohl für die kabelgebundene Ausführung des D 880M/D 880MS als auch für beiden Mikrofone mit eingebautem optionalem Sendermodul TM 40.

Grundsätzlich wird ihre Stimme umso valler und weicher wiedergegeben, je kürzer der Abstand zwischen den Lippen und dem Mikrofon ist, während bei größer Mikrofondistanz ein Halligeres, entfernteres Klangbild zustande kommt, da die Akustik des Raumes mehr zur Geltung kommt.

Sie konnen dazu ihrer Stimme aggressiv, neutral oder einschmeichelnd klingen halten, indem Sie den Mikrofonabstand verändern. Der Neheffekt tritt im unmittelbaren Nahbereich der Schallquelle (weniger als 5cm ) auf und bewirkt eine starke Betonung der Tiefen. Er verleiht ihrer Stimme einen voluminöseren, intimen, bassbetonten Klang.

Singen Sie seitlich auf das Mikrofon oder über den Mikrofon-kopf hinweg. So erhalten Sie einen ausgewogenen, naturegtreuien Klang.

3.1 Einleitung

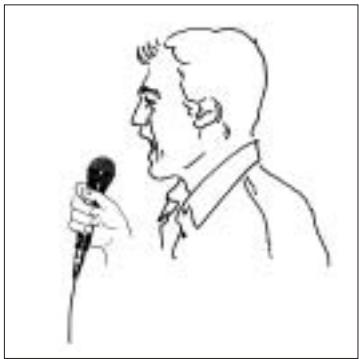

3.2 Besprechungs-abstand und Naheffekt

3.3 Schalleinfallswinkel
Siehe Abb. 8.

Abb. 8: Typische Mikrofonposition
Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Atemgeräusche mitübertragen, sondern auch Verschlusslaute (p, t) und Zischlaute (s, sch, tsch) unnaturlich hervorgehoben.

3.4 Rückkopplung

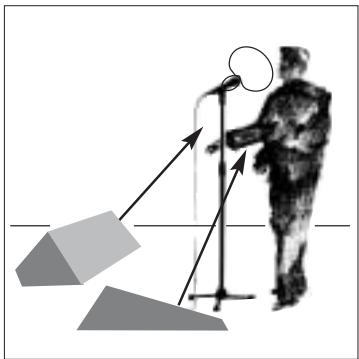

Abb. 9: Mikrofonaufstellung für minimale Rückkopplung

Siehe Abb. 9.

Die Rückkopplung kommt dadurch zustande, dass ein Teil des von den Lautsprechnern abgegebenen Schalls vom Mikrofon aufgenommen und verstärkt wieder den Lautsprechnern zugeleitet wird. Ab einer bestimmen Lautstärke (der Rückkopplungsgrenze) lauft diese Signal gewissermaßen im Kreis, die Anlage heult und pfeift und kann nur durch

Zurückdrehen des Lautstärkereglers wieder unter Kontrolle gebracht werden.

Um dieser Gefahr zu begegen, hat das Mikrofon eine supernie- renfornige Richtcharakteristik. Das bedeutet, dass es fur Schall, der von vorne einfaltt (die Stimme) am empfindlichsten ist, während es auf seitlich einfallenden Schall oder Schall, der von hinten auftriftt (z.B. von Monitorlautsprechern), kaum anspricht. Minimale Rückkopplungsneigung erreichen Sie, indem Sie die PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnenrand) aufstellen.

Wenn Sie Monitorlautsprecher verwenden, halten Sie Ihr Mikrofon nie direkt auf die Monitore oder die PA-Lautsprecher zeigen.

Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik), bereits im unteren Frequenzbereich, ausgelöst werden, also indirect durch den Naheffekt. In thisem Fall brauchen Sie oft nur den Mikrofonabstand zu vergröbern, um die Rückkopplung zum Abreissen zu bringen.

1. Lassen Sie nie mehr als zwei Personen in ein gemeinsames Mikrofon singen.
2. Achten Sie daraufuf, dass der Schalleinfallswinkel nie größter als 35^ ist. Das Mikrofon ist für seitlich einfallenden Schall sehr unempfindlich. Wenn die beiden VocalistInnen aus einem größeren Winkel als 35^ auf das Mikro

fon singen, müssen Sie den Pegelregler des Mikrofonkanals soweit aufziehen,dass die Rückkopplungsgefahr zu groß wurde.

3.5 Begleitchor

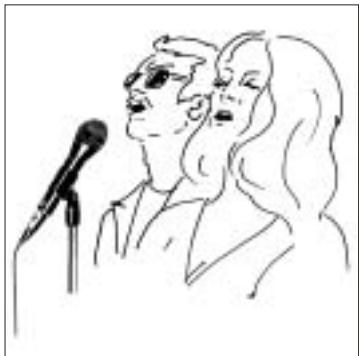

Abb. 10: Mikrofonaufstellung für Begleitduo

4 Reinigung

Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.

1. Schrauben Sie die Gitterkappe des Mikrofons gegen den Uhrzeigersinn ab.
2. Nehmen Sie den Windschutz aus der Gitterkappe Heraus und reinigen Sie den Windschutz mit Seifenwasser.
3. Lassen Sie den Windschutz über Nacht trocknen.
4. Legen Sie den Windschutz in die Gitterkappe ein und schrauben Sie die Gitterkappe im Uhrzeigersinn auf das Mikrofon auf.

4.1 Gehäuse-oberfläche

4.2 Innen-windschutz

5 Fehlerbehebung

Fehler	Mögliche Ursache	Abhilfe
Kein Ton.	1. Mischpult und/oder Verträger ausgeschelt. 2. Kanal- oder Summen-Fader am Mischpult oder Lautstärkeregler des Verträgers steht auf Null. 3. Mikrofon nicht an Mischpult oder Verträger angeschlossen. 4. Kabelstecker nicht richtig angesteckt. 5. Kabel defekt. 6. Sendermodul aus- oder stummgeschaltet. 7. Keine/leere Batterie im Sendermodul. 8. Empfänger ausgeschelt/Nicht ans Mischpult angeschlossen.	1. Mischpult und/oder Verträger einschalten. 2. Kanal- oder Summen-Fader am Mischpult oder Lautstärkeregler des Verträgers auf gewünschten Pegel einstellen. 3. Mikrofon an Mischpult oder Verträger anschließen. 4. Kabelstecker nochmals anstecken. 5. Kabel überprüfen und falls nötig ersetzen. 6. Sendermodul einschten. 7. Volte Batterie in Sendermodul einlagen. 8. Empfänger einschalten/an das Mischpult anschließlich.
Verzerrungen.	1. Gain-Regler am Mischpult oder Sendermodul nicht rich-tig eingestellt. 2. Mischpulteingang zu empfindlich.	1. Gain-Regler so einstellen, dass Verzerrungen verschwinden. 2. 10-dB-Vorabschwächung zwischen Mikrofonkabel und Eingang stecken.
Mikrofon klingt mit der Zeit immer dumpfer.	• Verschmutzer Innenwindschutz oder Aussenwindschutz dampft hohe Frenzen.	• Innenwindschutz bzw. Aussenwindschutz reinigen.

Richtcharakteristik:	Superniere
Übertragungsbereich:	60 - 20.000 Hz
Empfindlichkeit:	2,2 mV/Pa (-53 dBV)
Grenzschalldruckpegel (k=1%/3%):	147/156 dB SPL
Äquivalentschalldruckpegel:	22 dB-A (nach DIN 45412)
Elektrische Impedanz:	≤600 Ohm
Empfohlene Lastimpedanz:	≥2.000 Ohm
Anschlussstecker:	3-poliger XLR-Stecker
Oberfläche:	matt-schwarz
Abmessungen:	50 Ø x 181 mm
Netto/Bruttogewicht:	290 /650 g

Dieses Produkt entspricht der Norm EN 50 082-1, vorausgesetzt, dass nachgeschaltete Geräte CE-konform sind.

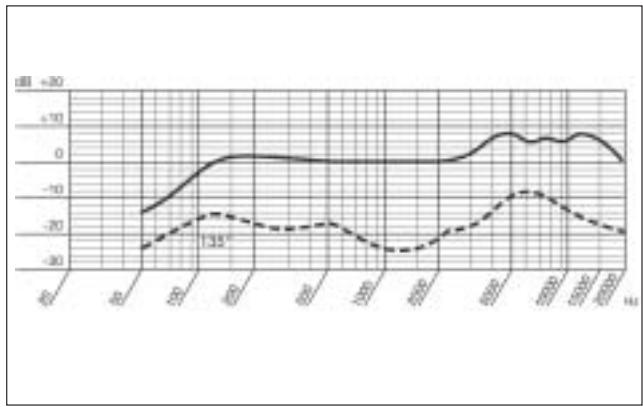

Frequenzgang

Polardiagramm
