HSC 150 SR OC - Fones de ouvido AKG - Manual de utilização gratuito

Tipo de produto	Microfone de cabeça universal ultra leve com microfone eletrostático
Marca	AKG
Modelo	HSC 150 SR OC
Dimensões (comprimento total)	169 mm
Peso (sem cabo)	15 g
Tipo de fone de ouvido	Intra-auricular (no ouvido)
Diagrama direcional do microfone	Em oito (bidirecional)
Sensibilidade do microfone	-47 dBV/Pa
Impedância do fone de ouvido	1500 ohms
Impedância do microfone	2,2 kOhms
Taxa de distorção total (microfone)	<2% (para 16 dBPa, 300–3400 Hz)
Taxa de distorção total (fone de ouvido)	<3% (para 17 dBPa, 300–3400 Hz)
Tensão de alimentação do microfone	1,1 a 10 V
Corrente absorvida pelo microfone	<0,5 mA
Temperatura de armazenamento e uso	-40 a +80 °C
Altura de queda garantida	150 cm
Material do invólucro	ABS
Tipo de cabo	Com extremidades livres
Cor dos fios (microfone)	Vermelho (sinal+alimentação), blindagem (massa)
Cor dos fios (fone de ouvido)	Branco (sinal), blindagem (massa)
Acessórios incluídos	Clipe de fixação, bola antivent
Manutenção e limpeza	Limpar com um pano seco; evitar líquidos
Segurança	Não expor ao calor, umidade, choques; não exceder 1,5 Veff
Reparabilidade	Consultar um profissional – peças de reposição não especificadas
Garantia	Padrão do fabricante (de acordo com o revendedor)

Perguntas frequentes - HSC 150 SR OC AKG

Como conectar o cabo do HSC 150 SR OC?

O cabo tem extremidades livres. Para o microfone, o fio vermelho transporta o sinal e a alimentação (1,5–10 V), a blindagem é a massa. Para o fone de ouvido, o fio branco é o sinal, a blindagem a massa.

Qual é o melhor posicionamento do microfone?

Gire o braço do microfone em direção ao canto da boca para uma captação ideal. Ao ar livre, monte a bola antivent para evitar ruídos de sopro.

Como fixar o cabo para maior conforto?

Use o clipe fornecido para fixar o cabo na sua gola ou roupa, isso alivia a tensão no cabo e melhora o conforto.

O HSC 150 SR OC é compatível com todos os dispositivos?

Sim, é um microfone de cabeça universal. A alimentação do microfone (1,1–10 V) é fornecida pela maioria dos equipamentos profissionais (intercomunicadores, rádios, etc.). Verifique a compatibilidade dos conectores.

Qual é a sensibilidade do microfone?

A sensibilidade é de -47 dBV/Pa, com um diagrama direcional em oito (bidirecional) adequado para comunicação vocal.

Como limpar o microfone de cabeça?

Limpe com um pano macio e seco. Evite qualquer líquido, pois pode danificar os componentes eletrônicos.

O HSC 150 SR OC é resistente a choques?

Ele suporta uma queda de 150 cm sobre uma superfície dura. Evite no entanto choques violentos para preservar sua vida útil.

Qual é a faixa de temperatura de uso?

O aparelho pode ser armazenado e usado entre -40 °C e +80 °C, conforme a norma ETS 300019 EC7,3.

O fone de ouvido é confortável?

Sim, o fone intra-auricular oferece boa compreensão e conforto ideal. O clipe permite remoção fácil com uma mão.

O que fazer se o microfone de cabeça não funcionar?

Verifique as conexões dos fios (vermelho para microfone, branco para fone de ouvido) e a alimentação (1,1–10 V). Se o problema persistir, consulte um profissional.

MANUAL DE UTILIZADOR HSC 150 SR OC AKG

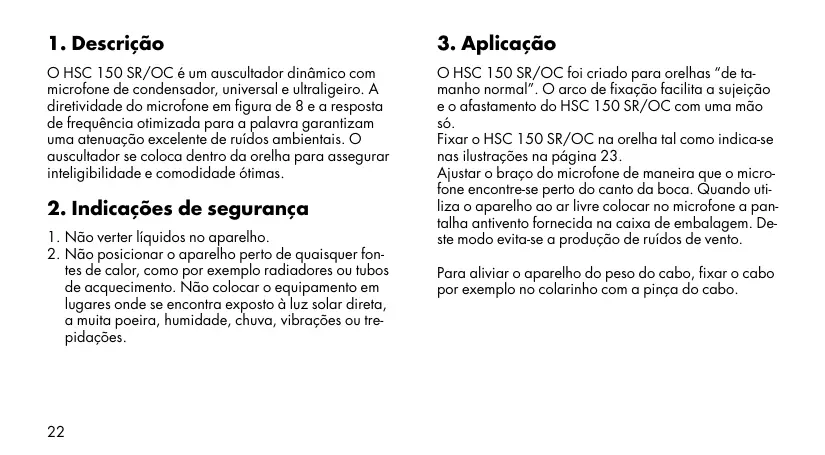

O HSC 150 SR/OC é um auscultador dinamico com microfone de condensador, universal e ultraligeiro. A diretrividade do microfone em figura de 8 e a resposa de frequência otimizada para aPALVA garantizam uma atenuacao excelete de ruidos ambientais. O auscultador se coloca dentro da orelha para assegurar intoleragemobilitad e comodidade otimas.

2. Indicações de seguranca

1. Não verteir liguidos no aparecido.
2. Não posicionar o aparelho perto de quaisquer fontes de calor, como por exemplo radiadores ou tubos de(acquecimiento.Não colocar o equipamento em lugaras onde se encontra exposto a luz solar direta, a muita poeira,humidade,chuva,vibracoes ou trepidações.

3. Aplicação

O HSC 150 SR/OC foi Criado para orelhas "de tamano normal". O arco de fixacao facilita a suejeicao e o afastamento do HSC 150 SR/OC com uma maior so.

Fixar o HSC 150 SR/OC na orelha tal como indica-se nas ilustracoes na páginá 23.

Ajustar o BRAço do microfone de maneira que o microfone encontrar-se perto do canto da boa. quando utilize a aparecido ao ar livre colocar no microfone a pantalha antivento fornecida na caixa de embalagem. De这种方式 evita-se a Produção de ruidos de vento.

Para aliviar o aparelho do peso do cabo, fixar o cabo por exemple no colorinho com a pinça do cabo.

4. Cabo

O HSC 150 SR/OC tem um cabo com terminais livres. Os fios do micfone e do auricular está ligados como segue:

Microfone

Vermelho:	sinal
Blindagem:	massa

Auscultador

Branco:	sinal
Blindagem:	massa

5. Especificações

Condições ambientais

ETS 300019 EC7,3

Temperatures de armazenagem e operacao: -40^ ...

+80°C

Altura de caía em superficie dura garantía: 150 cm

Dados mecânicos

Dimensoes

Comprimento do braço do microfone: 123 mm

Comprimento total: 169 mm

Peso: 15 g sem cabo

Material da caixa: ABS

Dados acústicos do microfone

SLR 46 ±4 dB
Sensibilitadé -47 dBV/1 Pa
Característica de direitividade figura de 8
Impedência 2,2 kohms
Fator de distortion <2% a 16 dBPa, 300 ... 3400 Hz
Linearidade ±1 dB, -40 ... +17 dBPa
Tensão de alimentação 1,1 ... 10 V
Consumo de corrente <0,5 mA
Relação sinai/ruido >50 dB

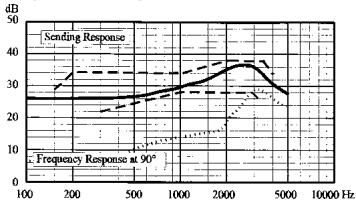

Resposta de frequência do microfone

Dados acústicos do auscultador

RLR -12 ±4 dB
Impedência 150 ohms
Fator de distortion <3% a 17 dBPa, 300 ... 3400 Hz
Linearidade ±1 dB, -40 ... +16 dBPa
Campo magnétique estacionário <400 A/cm a uma distança de 2 mm do lado frontal
Indicação de segurar: Não excesser 1,5 V rms = 124 dB SPL

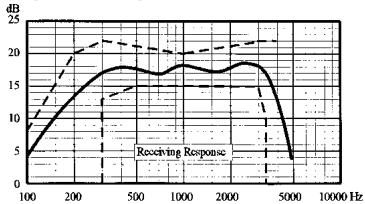

Resposta de frequência do auscultador
