HSC 150 SR OC - Casque audio AKG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microcasque universel ultra-léger avec microphone électrostatique
Marque	AKG
Modèle	HSC 150 SR OC
Dimensions (longueur totale)	169 mm
Poids (sans câble)	15 g
Type d'écouteur	Intra-auriculaire (dans l'oreille)
Diagramme directionnel du micro	En huit (bidirectionnel)
Sensibilité microphone	-47 dBV/Pa
Impédance écouteur	1500 ohms
Impédance microphone	2,2 kOhms
Taux de distorsion totale (microphone)	<2% (pour 16 dBPa, 300–3400 Hz)
Taux de distorsion totale (écouteur)	<3% (pour 17 dBPa, 300–3400 Hz)
Tension d'alimentation microphone	1,1 à 10 V
Courant absorbé microphone	<0,5 mA
Température de stockage et d'utilisation	-40 à +80 °C
Hauteur de chute garantie	150 cm
Matériau du boîtier	ABS
Type de câble	À extrémités libres
Couleur des fils (micro)	Rouge (signal+alim), blindage (masse)
Couleur des fils (écouteur)	Blanc (signal), blindage (masse)
Accessoires inclus	Clip de fixation, boule anti-vent
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter liquides
Sécurité	Ne pas exposer à la chaleur, humidité, chocs ; ne pas dépasser 1,5 Veff
Réparabilité	Consulter un professionnel – pièces détachées non spécifiées
Garantie	Standard fabricant (selon revendeur)

FOIRE AUX QUESTIONS - HSC 150 SR OC AKG

Comment brancher le câble du HSC 150 SR OC ?

Le câble a des extrémités libres. Pour le microphone, le fil rouge porte le signal et l'alimentation (1,5–10 V), le blindage est la masse. Pour l'écouteur, le fil blanc est le signal, le blindage la masse.

Quel est le meilleur positionnement du microphone ?

Tournez le bras du microphone vers le coin de la bouche pour une captation optimale. En extérieur, montez la boule anti-vent pour éviter les bruits de souffle.

Comment fixer le câble pour plus de confort ?

Utilisez l'agrafe fournie pour fixer le câble à votre col ou vêtement, cela soulage la tension sur le câble et améliore le confort.

Le HSC 150 SR OC est-il compatible avec tous les appareils ?

Oui, c'est un microcasque universel. L'alimentation du micro (1,1–10 V) est assurée par la plupart des équipements professionnels (intercoms, radios, etc.). Vérifiez la compatibilité des connecteurs.

Quelle est la sensibilité du microphone ?

La sensibilité est de -47 dBV/Pa, avec un diagramme directionnel en huit (bidirectionnel) adapté à la communication vocale.

Comment nettoyer le microcasque ?

Essuyez-le avec un chiffon doux et sec. Évitez tout liquide, car il pourrait endommager les composants électroniques.

Le HSC 150 SR OC est-il résistant aux chocs ?

Il supporte une chute de 150 cm sur une surface dure. Évitez néanmoins les chocs violents pour préserver sa durée de vie.

Quelle est la plage de température d'utilisation ?

L'appareil peut être stocké et utilisé entre -40 °C et +80 °C, conformément à la norme ETS 300019 EC7,3.

L'écouteur est-il confortable ?

Oui, l'écouteur intra-auriculaire offre une bonne compréhension et un confort optimal. Le clip permet un enlèvement facile d'une seule main.

Que faire si le microcasque ne fonctionne pas ?

Vérifiez les connexions des fils (rouge pour micro, blanc pour écouteur) et l'alimentation (1,1–10 V). Si le problème persiste, consultez un professionnel.

MODE D'EMPLOI HSC 150 SR OC AKG

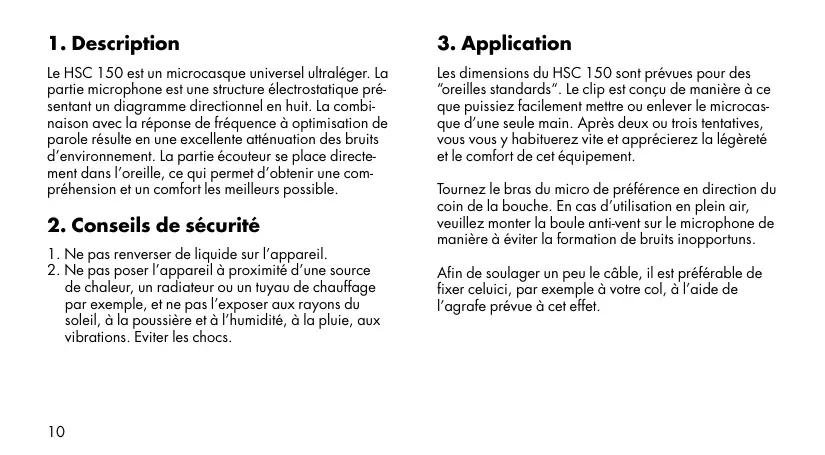

Le HSC 150 est un microcasque universel ultraléger. La partie microphone est une structure électrostatique représentant un diagramme directionnel en huit. La combinaison avec la réponse de fréquence à optimisation de parole résultat en une excellente atténuation des bruits d'environnement. La partie écouteur se place directement dans l'oreille, ce qui permet d'obtenir une compréhension et un confort les meilleurs possible.

2. Conseils de sécurité

1. Ne pas renverser de liquide sur l'appareil.
2. Ne pas poser l'appareil à proximité d'une source de chaleur, un radiateur ou un tuyau de chauffage par exemple, et ne pas l'exposer aux rayons du soleil, à la poussière et à l'humidité, à la pluie, aux vibrations. Eviter les chocs.

3. Application

Les dimensions du HSC 150 sont prévues pour des "oreilles standards". Le clip est conçu de manière à ce que vous puissiez facilement mettre ou enlever le microcasque d'une seule main. Après deux ou trois tentatives, vous y habituerez vite et apprecierez la légèreté et le confort de cet équipement.

Tournez le bras du micro de préférence en direction du coin de la bouche. En cas d'utilisation en plein air, veuillez monter la boule anti-vent sur le microphone de manière à éviter la formation de bruits inopportuns.

Afin de soulager un peu le câble, il est préférable de fixer celui-ci, par exemple à votre col, à l'aide de l'agrafe prévue à cet effet.

4. Câble

Le HSC 150 SR/OC est muni d'un câble avec extrémités libres.

Les fils du microphone et de l'écouteur sont connectés comme suit:

Microphone

Rouge: signal et tension d'alimentation (1,5V à 10 V)

Blindage: masse

Écouteur

Blanc: signal

Blindage: masse

5. Spécifications

ETS 300019 EC7,3

Température de stockage et d'utilisation comprise

entre : -40 et +80°C

Garantie pour hauteur de chute

sur une surface dure : 150 cm

Spécifications mécaniques

Dimensions: 123 mm de longueur

debrasmicro

169 mm de longueur totale

Poids: 15 g sans câble

Boîtier réalisé en: ABS

ESE 46±4 dB Sensibilité -47 dBV/1Pa Diagramme directionnel en huit Impédance 2,2kOhms Taux de distorsion totale <2% pour 16 dBPa, 300 à 3.400 Hz Linéarité ±1 dB -40 à 17 dBPa Tension d'alimentation 1,1 à 10V Absorption de courant <0,5 mA Rapport signal / bruit >50 dB

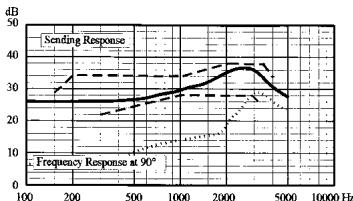

Réponse en fréquence micro

Spécifications acoustiques de l'écouteur

ESR -12 +/-4 dB Impédance 1500 Ohms Taux de distorsion totale <3% pour 17 dBPa, 300 à 3.400 Hz Linéarité +/-1 dB -40 à 16 dBPa Champ cc magnétique <400 A/cm pour un écart de 2 mm par rapport à la face avant Conseil de sécurité: ne pas dépasser 1,5 Veff = un N. P. A. de 124 dB

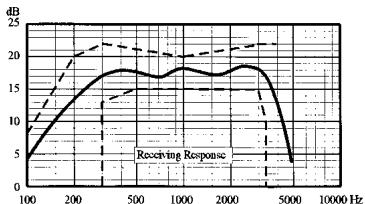

Réponse en fréquence écouteur

Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications.

Ces caractéristiques sont susceptibles de modifications techniques.

AKG Acoustics GmbH A Harman International Company

Lemböckgasse 21-25, P. O. B. 158, A-1230 Vienna/AUSTRIA

Tel: [phone]*, Fax: [phone]

Internet: http://www.akg-acoustics.com
