Produkttyp	Ultraleichtes universelles Headset mit elektrostatischem Mikrofon
Marke	AKG
Modell	HSC 150 SR OC
Abmessungen (Gesamtlänge)	169 mm
Gewicht (ohne Kabel)	15 g
Hörertyp	In-Ear (im Ohr)
Richtcharakteristik des Mikrofons	Acht (bidirektional)
Mikrofonempfindlichkeit	-47 dBV/Pa
Hörerimpedanz	1500 Ohm
Mikrofonimpedanz	2,2 kOhm
Gesamtverzerrung (Mikrofon)	<2% (bei 16 dBPa, 300–3400 Hz)
Gesamtverzerrung (Hörer)	<3% (bei 17 dBPa, 300–3400 Hz)
Mikrofonspeisespannung	1,1 bis 10 V
Mikrofonstromaufnahme	<0,5 mA
Lager- und Betriebstemperatur	-40 bis +80 °C
Garantierte Fallhöhe	150 cm
Gehäusematerial	ABS
Kabeltyp	Offene Enden
Drahtfarbe (Mikrofon)	Rot (Signal+Strom), Schirm (Masse)
Drahtfarbe (Hörer)	Weiß (Signal), Schirm (Masse)
Mitgeliefertes Zubehör	Befestigungsklammer, Windschutz
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; Flüssigkeiten vermeiden
Sicherheit	Nicht Hitze, Feuchtigkeit oder Stößen aussetzen; 1,5 Veff nicht überschreiten
Reparierbarkeit	Fachmann konsultieren – keine Ersatzteile angegeben
Garantie	Standard-Hersteller (laut Händler)

Häufig gestellte Fragen - HSC 150 SR OC AKG

Wie schließe ich das Kabel des HSC 150 SR OC an?

Das Kabel hat offene Enden. Für das Mikrofon führt der rote Draht das Signal und die Spannungsversorgung (1,5–10 V), der Schirm ist die Masse. Für den Hörer ist der weiße Draht das Signal, der Schirm die Masse.

Was ist die beste Positionierung des Mikrofons?

Drehen Sie den Mikrofonarm zur Mundwinkel für eine optimale Aufnahme. Im Freien montieren Sie den Windschutz, um Windgeräusche zu vermeiden.

Wie befestige ich das Kabel für mehr Komfort?

Verwenden Sie die mitgelieferte Klammer, um das Kabel an Ihrem Kragen oder Kleidungsstück zu befestigen; dies entlastet das Kabel und verbessert den Komfort.

Ist das HSC 150 SR OC mit allen Geräten kompatibel?

Ja, es ist ein universelles Headset. Die Mikrofonspeisung (1,1–10 V) wird von den meisten professionellen Geräten (Gegensprechanlagen, Funkgeräte usw.) bereitgestellt. Überprüfen Sie die Kompatibilität der Steckverbinder.

Wie hoch ist die Mikrofonempfindlichkeit?

Die Empfindlichkeit beträgt -47 dBV/Pa, mit einer Acht-Richtcharakteristik (bidirektional) geeignet für Sprachkommunikation.

Wie reinige ich das Headset?

Wischen Sie es mit einem weichen, trockenen Tuch ab. Vermeiden Sie Flüssigkeiten, da diese die elektronischen Komponenten beschädigen könnten.

Ist das HSC 150 SR OC stoßfest?

Es hält einen Sturz aus 150 cm auf eine harte Oberfläche aus. Vermeiden Sie dennoch starke Stöße, um die Lebensdauer zu erhalten.

Was ist der Temperaturbereich für den Betrieb?

Das Gerät kann bei Temperaturen zwischen -40 °C und +80 °C gelagert und betrieben werden, gemäß Norm ETS 300019 EC7,3.

Ist der Hörer bequem?

Ja, der In-Ear-Hörer bietet gutes Verständnis und optimalen Komfort. Die Klammer ermöglicht ein einfaches Abnehmen mit einer Hand.

Was tun, wenn das Headset nicht funktioniert?

Überprüfen Sie die Drahtanschlüsse (rot für Mikrofon, weiß für Hörer) und die Spannungsversorgung (1,1–10 V). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG HSC 150 SR OC AKG

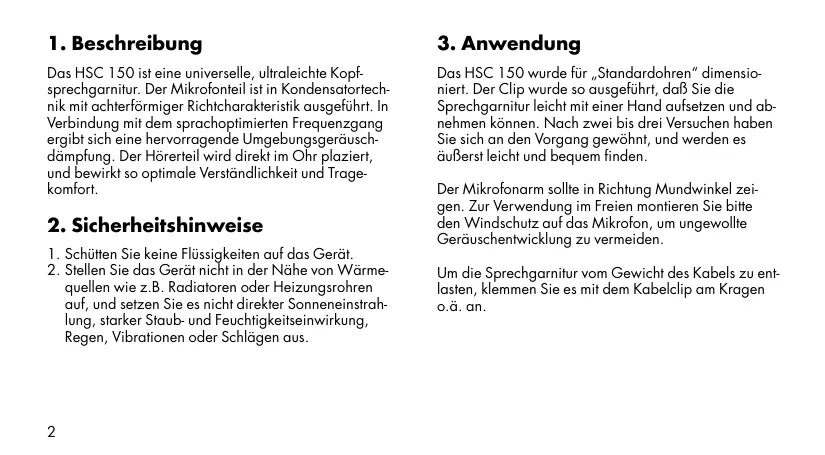

Das HSC 150 ist eine universelle, ultraleichte Kopf-sprechgarnitur. Der Mikrofonteil ist in Kondensatortechnik mit darüberfrormiger Richtcharakteristik ausgeführlt. In Verbindung mit dem sprachoptiemierten Freqenzgang ergibt sich eine hervorragende Umgebungsgeräuschdämpfung. Der Hörerteil wird direkt im Ohr plaziert, und bewirkt so optimale Verständlichkeit und Tragekomfort.

2. Sicherheitschinweise

1. Schütten Sie keine Flüssigkeiten auf das Gerät.
2. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z.B. Radiatoren oder Heizungsröhren auf, und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtgieteinwirkung, Regen, Vibrationen oder Schlägen aus.

3. Anwendung

Das HSC 150 wurde für „Standardohren" dimensioniert. Der Clip wurde so ausgeführ, daß Sie die Sprechgarnitur leicht mit einer Hand aufsetzen und abnehmen konnen. Nach zwei bis drei Versuchen haben Sie sich an den Vorgang gewöhnt, und werden es äußert leicht und bequem finden.

Der Mikrofanarm sollte in Richtung Mundwinkel zeigen. Zur Verwendung im Freien montieren Sieitte den Windschutz auf das Mikrofon, um ungewollte Gerauschentwicklung zu vermeiden.

Um die Sprechgarnitur vom Gewicht des Kabels zu entlasten, klemmen Sie es mit dem Kabelclip am Kragen o.ä. an.

4. Kabel

Das Kabel ist mit offenen Kabelenden ausgeführrt. Die Adern für Mikrofon und Hörsystem sind wie folgt farb-codiert:

Mikrofon

Rot:	Signal und Stromversorgung (1,5-10 V)
Schirm:	Masse

Hörer

Weiβ:	Signal
Schirm:	Masse

5. Spezifikationen

Umweltbedingungen

ETS 300019 EC7,3

Lager- und Betriebstemp. Bereich: -40 bis +80°C

Garant. Fallhöhe auf harte Oberfläche: 150 cm

Mechanische Daten

Dimensionen:

123 mm Boomarmlänge

169 mm Gesamtlange

Gewicht:

15 g ohne Kabel

Gehäusematerial:

ABS

Akustische Daten Mikrofon

SLR 46+/-4dB
Empfindlichkeit -47dBV/1Pa
Richtcharakteristik 8er
Impedanz 2,2kOhm
Klirr faktor <2% bei 16dBp, 300 bis 3.400Hz
Linearität +/-1dB-40 bis 17dBp
Speisespannung 1,1 bis 10V
Stromaufnahme <0.5mA
Gerauschpegelabstand >50dB

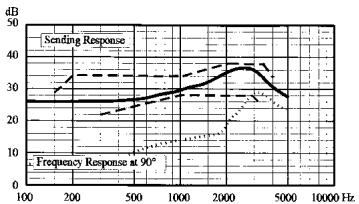

Frequenzgang Mikrofon

Akkustische Daten Hörer

RLR -12+/-4dB
Impedanz 150Ohm
Klirrfaktor <3% bei 17dBpa, 300 bis 3.400Hz
Linearität +/-1dB -40 bis 16dBpa
Magnetisches DC Feld <400A/cm bei 2mm Abstand von der Vorderseite
Sicherheitshinweis: Überschreiben Sie nicht 1,5Veff = 124dBSP

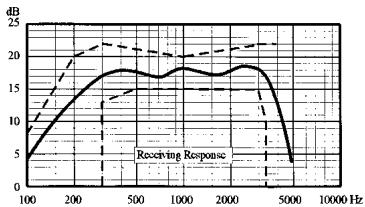

Frequenzgang Hörer
