Tipo di prodotto	Microcuffia universale ultraleggera con microfono elettrostatico
Marca	AKG
Modello	HSC 150 SR OC
Dimensioni (lunghezza totale)	169 mm
Peso (senza cavo)	15 g
Tipo di auricolare	Intra-auricolare (nell'orecchio)
Diagramma direzionale del microfono	A otto (bidirezionale)
Sensibilità microfono	-47 dBV/Pa
Impedenza auricolare	1500 ohms
Impedenza microfono	2,2 kOhms
Tasso di distorsione totale (microfono)	<2% (per 16 dBPa, 300–3400 Hz)
Tasso di distorsione totale (auricolare)	<3% (per 17 dBPa, 300–3400 Hz)
Tensione di alimentazione microfono	1,1 a 10 V
Corrente assorbita microfono	<0,5 mA
Temperatura di stoccaggio e utilizzo	-40 a +80 °C
Altezza di caduta garantita	150 cm
Materiale della custodia	ABS
Tipo di cavo	A estremità libere
Colore dei fili (microfono)	Rosso (segnale+alim), schermo (massa)
Colore dei fili (auricolare)	Bianco (segnale), schermo (massa)
Accessori inclusi	Clip di fissaggio, pallina antivento
Manutenzione e pulizia	Pulire con un panno asciutto; evitare liquidi
Sicurezza	Non esporre a calore, umidità, urti; non superare 1,5 Veff
Riparabilità	Consultare un professionista – parti di ricambio non specificate
Garanzia	Standard del produttore (secondo il rivenditore)

Domande frequenti - HSC 150 SR OC AKG

Come collegare il cavo dell'HSC 150 SR OC ?

Il cavo ha estremità libere. Per il microfono, il filo rosso porta il segnale e l'alimentazione (1,5–10 V), la schermatura è la massa. Per l'auricolare, il filo bianco è il segnale, la schermatura è la massa.

Qual è il miglior posizionamento del microfono?

Ruotare il braccio del microfono verso l'angolo della bocca per una cattura ottimale. All'esterno, montare la pallina antivento per evitare rumori di soffio.

Come fissare il cavo per maggiore comfort?

Utilizzare la clip fornita per fissare il cavo al colletto o al vestito; ciò allevia la tensione sul cavo e migliora il comfort.

L'HSC 150 SR OC è compatibile con tutti i dispositivi?

Sì, è una microcuffia universale. L'alimentazione del microfono (1,1–10 V) è garantita dalla maggior parte delle apparecchiature professionali (intercom, radio, ecc.). Verificare la compatibilità dei connettori.

Qual è la sensibilità del microfono?

La sensibilità è di -47 dBV/Pa, con un diagramma direzionale a otto (bidirezionale) adatto alla comunicazione vocale.

Come pulire la microcuffia?

Pulire con un panno morbido e asciutto. Evitare qualsiasi liquido, poiché potrebbe danneggiare i componenti elettronici.

L'HSC 150 SR OC è resistente agli urti?

Supporta una caduta di 150 cm su una superficie dura. Evitare comunque urti violenti per preservarne la durata.

Qual è l'intervallo di temperatura di utilizzo?

L'apparecchio può essere conservato e utilizzato tra -40 °C e +80 °C, secondo la norma ETS 300019 EC7,3.

L'auricolare è comodo?

Sì, l'auricolare intra-auricolare offre una buona comprensione e un comfort ottimale. La clip consente una facile rimozione con una sola mano.

Cosa fare se la microcuffia non funziona?

Verificare le connessioni dei fili (rosso per microfono, bianco per auricolare) e l'alimentazione (1,1–10 V). Se il problema persiste, consultare un professionista.

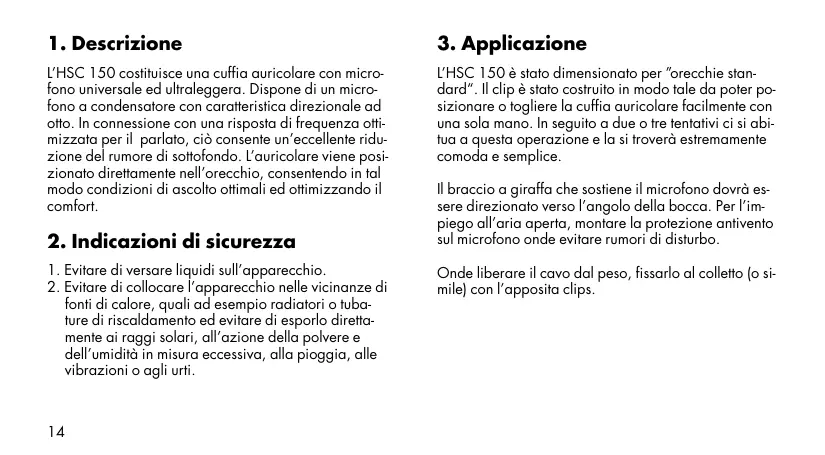

MANUALE UTENTE HSC 150 SR OC AKG

L'HSC 1.50 costituisse una cuffia auricolare con microfono universale ed ultraleggera. Dispone di un microfono a condensatore con coratteristica direzionale ad otto. In connessione con una risposta di frequenza ottimizzata per il parlato, ciò consente un'eccellente riduzione del rumore di sottofondo. L'auricolare viene positazo direttamente nell'orechio, consentendo in tal modo condizioni di ascolto ottimali ed ottimizzato il comfort.

2. Indicazioni di sicurezza

1. Evitare di versare liquidi sull'apparecchio.
2. Evitare di collocare l'apparecchio nelle vicinanze di fonti di calore, quali ad esempio radiatori o tubature di riscaldamento ed evitare di esporlo direttamente ai raggi solari, all'azione della polvere e dell'umidità in misura eccessiva, alla pioggia, alle vibrazioni oagli urti.

3. Applicazione

L'HSC 150 è stato dimensionato per "orecchie standard". Il clip è stato costruito in modo tale da poter posizionare o togliere la cuffia auricolare fácilmente con una sola mano. In seguito a due o tre tentativi si abitua a esta operatione e la si troverà estremamente comoda e esplicate.

Il braccio a giraffa che sostiene il microfono dovrè essere direzionato verso l'angolo della bocca. Per l'impiego all'aria aperta, montare la protezione antivento sul microfono当他 evitare rumori di disturbo.

Onde liberare il cavo dal peso, fissarlo al colletto (o simile) con l'apposita clips.

4. Cavo

Il HSC 150 SR/OC dispone di un cavo con estremità libere.

I fili del microfono e dell'auricolare sono collegati come segue:

Microfono

Rosso:	segnale
Schematura:	massa

Auricolare

Bianco:	segnale
Schematura:	massa

5. Specifiche

Condizioni ambientali

ETS 300019 EC7,3

Temperatura di magazzinaggio e di esercizio

compresa nella gamma: tra -40e + 80^

Altezza di caduta su superficie

dura garantita: 150 cm

Dati meccanici

Dimensioni: 123 mm lunghezza

braccio a giraffa

169 mm lunghezza

totale

Peso: 15 genza cavo

Materiale alloggiamento: ABS

Dati acustici del microfono

SLR 46+/-4dB

Sensibilità -47dBV/1Pa

Caratteristica direzionale a otto

Impedenza 2,2kOhm

Fattore di distorsione < 2% a 16dBPa,

300-3.400Hz

Linearità +/-1dB -40 fino a 17dBpa

Tensionedi alimentazione 1,1-10V

Assorbimento di corrente < 0.5mA

Relazione segnale/rumore >50dB

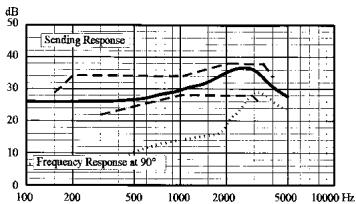

Risposta di frequenza del microfono

Dati acustici dell'auricolare

RLR -12+/-4dB

Impedenza 150 Ohm

Fattore di distorsione <3% a 17dBPa,

300-3.400Hz

Linearità +/-1dB-40 fino a 16dBpa

Campo magnetico DC <400A/cm a 2mm di

distanza dal lato anteriore

Indicazione di sicurezza: Evitare di superare 1,5Veff

= 124dBSPL

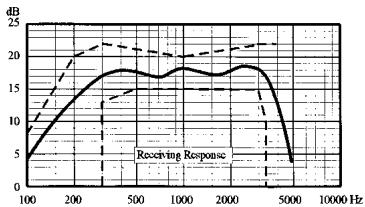

Risposta di frequenza dell'auricolare
