MANUALE UTENTE HSC 150 SR AKG

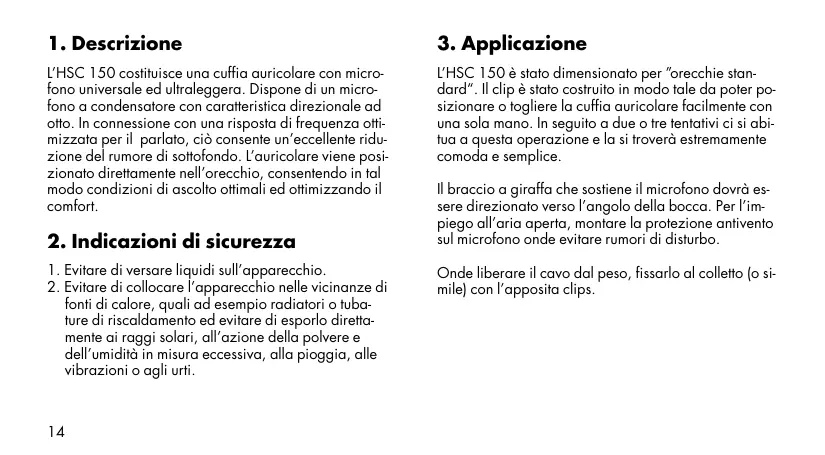

L'HSC 1.50 costituisse una cuffia auricolare con microfono universale ed ultraleggera. Dispone di un microfono a condensatore con coratteristica direzionale ad otto. In connessione con una risposta di frequenza ottimizzata per il parlato, ciò consente un'eccellente riduzione del rumore di sottofondo. L'auricolare viene positazo direttamente nell'orechio, consentendo in tal modo condizioni di ascolto ottimali ed ottimizzato il comfort.

2. Indicazioni di sicurezza

1. Evitare di versare liquidi sull'apparecchio.
2. Evitare di collocare l'apparecchio nelle vicinanze di fonti di calore, quali ad esempio radiatori o tubature di riscaldamento ed evitare di esporlo diretamente ai raggi solari, all'azione della polvere e dell'umidità in misura eccessiva, alla pioggia, alle vibrazioni oagli urti.

3. Applicazione

L'HSC 150 è stato dimensionato per "orecchie standard". Il clip è stato costruito in modo tale da poter posizionare o togliere la cuffia auricolare fácilmente con una sola mano. In seguito a due o tre tentativi si abitua a但这a operazione e la si troverà estremamente comoda e esplicate.

Il braccio a giraffa che sostiene il microfono dovrè essere direzionato verso l'angolo della bocca. Per l'impiego all'aria aperta, montare la protezione antivento sul microfono whene evitare rumori di disturbo.

Onde liberare il cavo dal peso, fissarlo al colletto (o simile) con l'apposita clips.

4. Cavo

Il HSC 150 SR/OC dispon di un cavo con estremità libere.

I fili del microfono e dell'auricolare sono collegati come segue:

Microfono

Rosso:	segnale
Schematura:	massa

Auricolare

Bianco:	segnale
Schematura:	massa

5. Specifiche

Condizioni ambientali

ETS 300019 EC7,3

Temperatura di magazzinaggio e di esercizio

compresa nella gamma: tra -40 e +80°C

Altezza di caduta su superficie

dura garantita: 150 cm

Dati meccanici

Dimensioni: 123 mm lunghezza

braccio a giraffa

169 mm lunghezza

totale

Peso: 15 genza cavo

Materiale alloggiamento: ABS

Dati acustici del microfono

SLR 46+/-4dB

Sensibilità -47dBV/1Pa

Caratteristica direzionale a otto

Impedenza 2,2kOhm

Fattore di distorsione < 2% a 16dBPa,

300-3.400Hz

Linearità +/-1dB -40 fino a 17dBpa

Tensione di alimentazione 1,1-10V

Assorbimento di corrente < 0.5mA

Relazione segnale/rumore >50dB

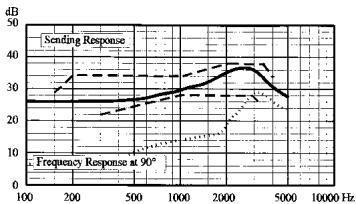

Risposta di frequenza del microfono

Dati acustici dell'auricolare

RLR -12+/-4dB

Impedenza 150 Ohm

Fattore di distorsione <3% a 17dBPa,

300-3.400Hz

Linearità +/-1dB-40 fino a 16dBpa

Campo magnetico DC <400A/cm a 2mm di

distanza dal lato anteriore

Indicazione di sicurezza: Evitare di superare 1,5Veff

= 124dB SPL

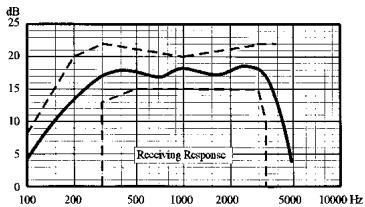

Risposta di frequenza dell'auricolare
