BEDIENUNGSANLEITUNG HSC 150 SR AKG

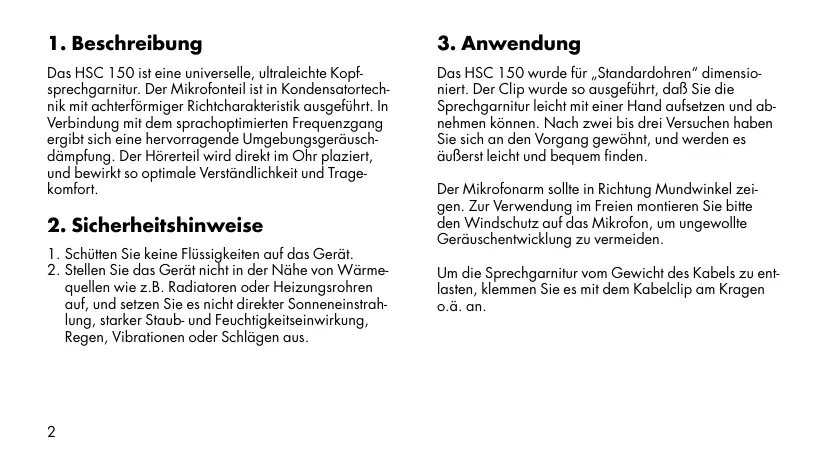

Das HSC 150 ist eine universelle, ultraleiche Kopf-sprechgarnitur. Der Mikrofonteil ist in Kondensatortechnik mit darüberflirmiger Richtcharakteristik ausgeführlt. In Verbindung mit dem sprachoptimierten Frequenzgang ergibt sich eine hervorragende Umgebungsgeräuschdämpfung. Der Hörenteil wird direkt im Ohr plaziert, und bewirkt so optimale Verständlichkeit und Tragekomfort.
2. Sicherheitshinweise
- Schütten Sie keine Flüssigkeiten auf das Gerät.
- Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z.B. Radiatoren oder Heizungsröhren auf, und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
3. Anwendung
Das HSC 150 wurde für „Standardohren" dimensioniert. Der Clip wurde so ausgeführ, daß Sie die Sprechgarnitur leicht mit einer Hand aufsetzen und abnehmen konnen. Nach zwei bis drei Versuchen haben Sie sich an den Vorgang gewöhnt, und werden es äußert leicht und bequem finden.
Der Mikrofonarm sollte in Richtung Mundwinkel zeigen. Zur Verwendung im Freien montieren Sieitte den Windschutz auf das Mikrofon, um ungewolte Gerauschentwicklung zu vermeiden.
Um die Sprechgarnitur vom Gewicht des Kabels zu entlasten, klemmen Sie es mit dem Kabelclip am Kragen o.a. an.
4. Kabel
Das Kabel ist mit offenen Kabelenden ausgeführlt. Die Adern für Mikrofon und Hörssystem sind wie folgt farb-codiert:
Mikrofon
| Rot: | Signal und Stromversorgung (1,5-10 V) |
| Schirm: | Masse |
Hörer
| Weiβ: | Signal |
| Schirm: | Masse |
5. Spezifikationen
Umweltbedingungen
ETS 300019 EC7,3
Lager- und Betriebstemp. Bereich: -40 bis +80°C
Garant. Fallhöhe auf harte Oberfläche: 150 cm
Mechanische Daten
Dimensionen:
123 mm Boomarmlänge
Gewicht:
169 mm Gesamtlange
Gehäusematerial:
15 g ohne Kabel
ABS
Akustische Daten Mikrofon
SLR 46+/-4dB
Empfindlichkeit -47dBV/1Pa
Richtcharakteristik 8er
Impedanz 2,2kOhm
Klirrfactor <2% bei 16dBp, 300 bis 3.400Hz
Lineärität +/-1dB -40 bis 17dBp
Speisespannung 1,1 bis 10V
Stromaufnahme <0,5mA
Gerauschpegelabstand >50dB

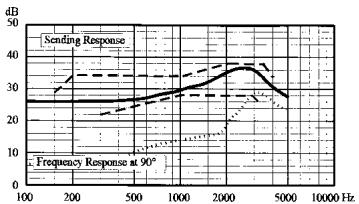

Frequenzgang Mikrofon
Akkustische Daten Hörer
RLR -12+/-4dB
Impedanz 150Ohm
Klirrfaktor <3% bei 17dBpa, 300 bis 3.400Hz
Linearität +/-1dB -40 bis 16dBpa
Magnetisches DC Feld <400A/cm bei 2mm Abstand von der Vorderseite
Sicherheitshinweis: Überschreiben Sie nicht 1,5Veff = 124dBSP

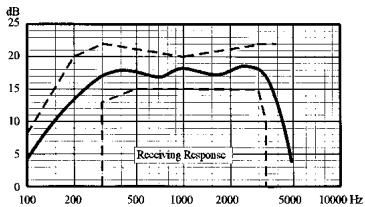

Frequenzgang Hörer
