Type de produit	Microcasque universel ultraléger
Marque	AKG
Modèle	HSC 150 OC
Dimensions	Longueur bras micro : 123 mm ; longueur totale : 169 mm
Poids (sans câble)	15 g
Alimentation microphone	Tension 1,5 à 10 V, courant <0,5 mA
Type de microphone	Électrostatique, diagramme directionnel en huit
Sensibilité microphone	-47 dBV/Pa
Impédance microphone	2,2 kΩ
Réponse en fréquence microphone	Optimisée pour la parole
Type d’écouteur	Intra-auriculaire
Impédance écouteur	1500 Ω
Câble	Extrémités libres, fils rouge (micro signal+alim), blanc (écouteur signal), blindage masse
Température de fonctionnement	-40 à +80 °C
Garantie de chute	150 cm sur surface dure
Matériau du boîtier	ABS
Accessoires fournis	Boule anti-vent, agrafe de câble
Entretien et nettoyage	Éviter liquides, chocs, chaleur, humidité, poussière
Consigne de sécurité	Ne pas dépasser 1,5 Veff (124 dB SPL)
Pays d’origine	Autriche

FOIRE AUX QUESTIONS - HSC 150 OC AKG

Comment mettre et enlever le microcasque ?

Le clip est conçu pour une manipulation à une seule main. Après quelques essais, le geste devient naturel.

Comment positionner le microphone ?

Tournez le bras du microphone en direction du coin de la bouche pour une capture optimale de la voix.

Que faire pour réduire le bruit du vent en extérieur ?

Montez la boule anti-vent fournie sur le microphone pour éviter les bruits inopportuns.

Comment soulager la tension du câble ?

Utilisez l’agrafe fournie pour fixer le câble à votre col ou à vos vêtements.

Quels sont les branchements du câble ?

Le fil rouge du microphone transporte le signal et la tension d’alimentation (1,5 à 10 V), le blindage est la masse. Le fil blanc de l’écouteur transporte le signal, le blindage est la masse.

Quelle est la plage de température d’utilisation ?

Le microcasque peut être utilisé et stocké entre -40 °C et +80 °C.

Comment nettoyer le microcasque ?

Évitez tout contact avec des liquides. Nettoyez avec un chiffon sec et doux. Ne pas exposer à la chaleur, à l’humidité ou à la poussière.

Quel est le poids du microcasque ?

Le poids est de 15 grammes sans le câble, ce qui le rend très léger et confortable.

Le microcasque a-t-il une orientation gauche/droite ?

Le HSC 150 OC est symétrique et s’adapte aussi bien à l’oreille gauche qu’à l’oreille droite.

Quelle est l’impédance de l’écouteur ?

L’impédance de l’écouteur est de 1500 Ω, avec une sensibilité ESR de -12 ±4 dB.

MODE D'EMPLOI HSC 150 OC AKG

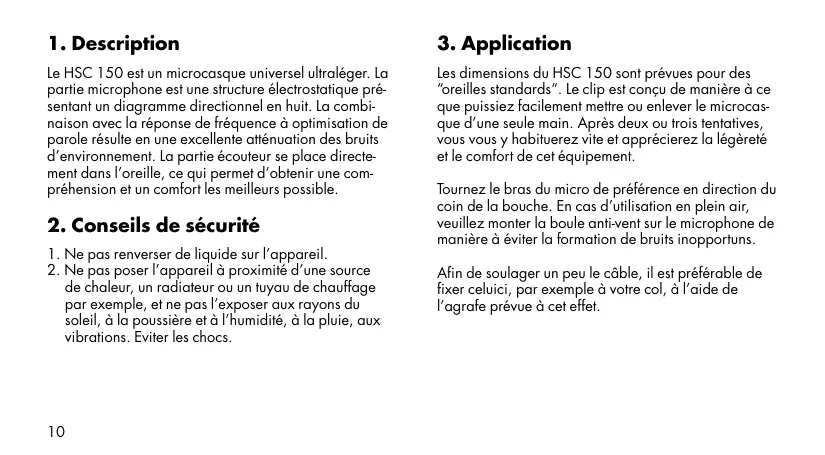

Le HSC 150 est un microcasque universel ultraléger. La partie microphone est une structure électrostatique représentant un diagramme directionnel en huit. La combinaison avec la réponse de fréquence à optimisation de parole résultat en une excellente atténuation des bruits d'environnement. La partie écouteur se place directement dans l'oreille, ce qui permet d'obtenir une compréhension et un confort les meilleurs possible.

2. Conseils de sécurité

1. Ne pas renverser de liquide sur l'appareil.
2. Ne pas poser l'appareil à proximité d'une source de chaleur, un radiateur ou un tuyau de chauffage par exemple, et ne pas l'exposer aux rayons du soleil, à la poussière et à l'humidité, à la pluie, aux vibrations. Eviter les chocs.

3. Application

Les dimensions du HSC 150 sont prévues pour des "oreilles standards". Le clip est conçu de manière à ce que vous puissiez facilement mettre ou enlever le microcasque d'une seule main. Après deux ou trois tentatives, vous y habituerez vite et apprecierez la légèreté et le confort de cet équipement.

Tournez le bras du micro de préférence en direction du coin de la bouche. En cas d'utilisation en plein air, veuillez monter la boule anti-vent sur le microphone de manière à éviter la formation de bruits inopportuns.

Afin de soulager un peu le cable, il est préférable de fixer celui-ci, par exemple à votre col, à l'aide de l'agrafe prévue à cet effet.

4. Câble

Le HSC 150 SR/OC est muni d'un câble avec extrémités libres.

Les fils du microphone et de l'écouteur sont connectés comme suit:

Microphone

Rouge: signal et tension d'alimentation (1,5V à 10 V)

Blindage: masse

Écouteur

Blanc: signal

Blindage: masse

5. Spécifications

ETS 300019 EC7,3

Température de stockage et d'utilisation comprise

entre : -40 et +80°C

Garantie pour hauteur de chute

sur une surface dure : 150 cm

Spécifications mécaniques

Dimensions: 123 mm de longueur

debrasmicro

169 mm de longueur totale

Poids: 15 g sans câble

Boîtier réalisé en: ABS

ESE 46±4 dB Sensibilité -47 dBV/1Pa Diagramme directionnel en huit Impédance 2,2kOhms Taux de distorsion totale <2% pour 16 dBPa, 300 à 3.400 Hz Linéarité ±1 dB -40 à 17 dBPa Tension d'alimentation 1,1 à 10V Absorption de courant <0,5 mA Rapport signal / bruit >50 dB

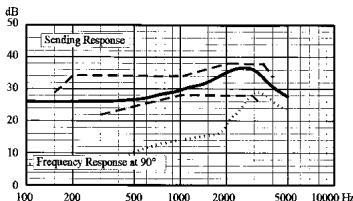

Réponse en fréquence micro

Spécifications acoustiques de l'écouteur

ESR -12 +/-4 dB Impédance 1500 Ohms Taux de distorsion totale <3% pour 17 dBPa, 300 à 3.400 Hz Linéarité +/-1 dB -40 à 16 dBPa Champ cc magnétique <400 A/cm pour un écart de 2 mm par rapport à la face avant Conseil de sécurité: ne pas dépasser 1,5 Veff = un N. P. A. de 124 dB

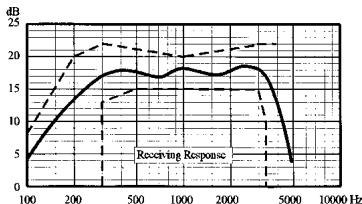

Réponse en fréquence écouteur

Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications.

Ces caractéristiques sont susceptibles de modifications techniques.

AKG Acoustics GmbH A Harman International Company

Lemböckgasse 21-25, P. O. B. 158, A-1230 Vienna/AUSTRIA
