Produkttyp	Universelles, extrem leichtes Headset
Marke	AKG
Modell	HSC 150 OC
Abmessungen	Mikrofonarmlänge: 123 mm; Gesamtlänge: 169 mm
Gewicht (ohne Kabel)	15 g
Mikrofonversorgung	Spannung 1,5 bis 10 V, Strom <0,5 mA
Mikrofontyp	Elektret, Achtcharakteristik
Mikrofonempfindlichkeit	-47 dBV/Pa
Mikrofonimpedanz	2,2 kΩ
Mikrofonfrequenzgang	Optimiert für Sprache
Hörertyp	In-Ear
Hörerimpedanz	1500 Ω
Kabel	Freie Enden, rotes Kabel (Mikrofon Signal+Versorgung), weißes Kabel (Hörer Signal), Schirmung Masse
Betriebstemperatur	-40 bis +80 °C
Sturzfestigkeit	150 cm auf harter Oberfläche
Gehäusematerial	ABS
Mitgeliefertes Zubehör	Windschutz, Kabelclip
Pflege und Reinigung	Flüssigkeiten, Stöße, Hitze, Feuchtigkeit, Staub vermeiden
Sicherheitshinweis	1,5 Veff (124 dB SPL) nicht überschreiten
Ursprungsland	Österreich

Häufig gestellte Fragen - HSC 150 OC AKG

Wie setze ich das Headset auf und ab?

Der Clip ist für die Einhandbedienung ausgelegt. Nach einigen Versuchen wird die Handhabung selbstverständlich.

Wie positioniere ich das Mikrofon?

Drehen Sie den Mikrofonarm in Richtung des Mundwinkels, um die Stimme optimal aufzunehmen.

Was kann ich tun, um Windgeräusche im Freien zu reduzieren?

Setzen Sie den mitgelieferten Windschutz auf das Mikrofon, um unerwünschte Geräusche zu vermeiden.

Wie entlaste ich das Kabel?

Verwenden Sie den mitgelieferten Clip, um das Kabel am Kragen oder an der Kleidung zu befestigen.

Wie sind die Kabelanschlüsse?

Das rote Kabel des Mikrofons überträgt Signal und Versorgungsspannung (1,5 bis 10 V), die Abschirmung ist Masse. Das weiße Kabel des Hörers überträgt das Signal, die Abschirmung ist Masse.

Was ist der Temperaturbereich für den Betrieb?

Das Headset kann zwischen -40 °C und +80 °C verwendet und gelagert werden.

Wie reinige ich das Headset?

Vermeiden Sie den Kontakt mit Flüssigkeiten. Reinigen Sie es mit einem trockenen, weichen Tuch. Nicht Hitze, Feuchtigkeit oder Staub aussetzen.

Wie schwer ist das Headset?

Das Gewicht beträgt 15 Gramm ohne Kabel, was es sehr leicht und bequem macht.

Hat das Headset eine Links-/Rechts-Orientierung?

Das HSC 150 OC ist symmetrisch und passt sowohl an das linke als auch an das rechte Ohr.

Wie hoch ist die Impedanz des Hörers?

Die Impedanz des Hörers beträgt 1500 Ω, mit einer ESR-Empfindlichkeit von -12 ±4 dB.

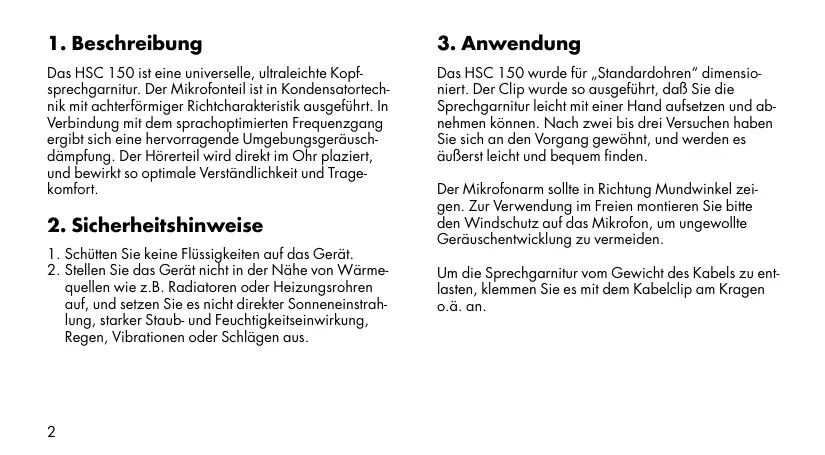

BEDIENUNGSANLEITUNG HSC 150 OC AKG

Das HSC 150 ist eine universelle, ultraleichte Kopf-sprechgarnitur. Der Mikrofonteil ist in Kondensatortechnik mit darüberfrormiger Richtcharakteristik ausgeführlt. In Verbindung mit dem sprachoptiemierten Freqenzgang ergibt sich eine hervorragende Umgebungsgeräuschdämpfung. Der Hörerteil wird direkt im Ohr plaziert, und bewirkt so optimale Verständlichkeit und Tragekomfort.

2. Sicherheitschinweise

1. Schütten Sie keine Flüssigkeiten auf das Gerät.
2. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z.B. Radiatoren oder Heizungsröhren auf, und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtgieteinwirkung, Regen, Vibrationen oder Schlägen aus.

3. Anwendung

Das HSC 150 wurde für „Standardohren" dimensioniert. Der Clip wurde so ausgeführ't, daß Sie die Sprechgarnitur leicht mit einer Hand aufsetzen und abnehmen konnen. Nach zwei bis drei Versuchen haben Sie sich an den Vorgang gewöhnt, und werden es äußert leicht und bequem finden.

Der Mikrofanarm sollte in Richtung Mundwinkel zeigen. Zur Verwendung im Freien montieren Sieitte den Windschutz auf das Mikrofon, um ungewolte Gerauschentwicklung zu vermeiden.

Um die Sprechgarnitur vom Gewicht des Kabels zu entlasten, klemmen Sie es mit dem Kabelclip am Kragen o.ä. an.

4. Kabel

Das Kabel ist mit offenen Kabelenden ausgeführrt. Die Adern für Mikrofon und Hörsystem sind wie folgt farb-codiert:

Mikrofon

Rot:	Signal und Stromversorgung (1,5-10 V)
Schirm:	Masse

Hörer

Weiβ:	Signal
Schirm:	Masse

5. Spezifikationen

Umweltbedingungen

ETS 300019 EC7,3

Lager- und Betriebstemp. Bereich: -40 bis +80°C

Garant. Fallhöhe auf harte Oberfläche: 150 cm

Mechanische Daten

Dimensionen:

123 mm Boomarmlänge

169 mm Gesamtlange

Gewicht:

15 g ohne Kabel

Gehäusematerial:

ABS

Akustische Daten Mikrofon

SLR 46+/-4dB
Empfindlichkeit -47dBV/1Pa
Richtcharakteristik 8er
Impedanz 2,2kOhm
Klirrfactor <2% bei 16dBp, 300 bis 3.400Hz
Lineärität +/-1dB -40 bis 17dBp
Speisespannung 1,1 bis 10V
Stromaufnahme <0,5mA
Gerauschpegelabstand >50dB

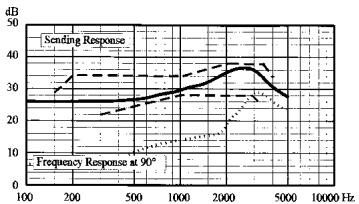

Frequenzgang Mikrofon

Akkustische Daten Hörer

RLR -12+/-4dB
Impedanz 150Ohm
Klirrfactor <3% bei 17dBpa, 300 bis 3.400Hz
Linearität +/-1dB -40 bis 16dBpa
Magnetisches DC Feld <400A/cm bei 2mm Abstand von der Vorderseite
Sicherheitshinweis: Überschreiben Sie nicht 1,5Veff = 124dBSP

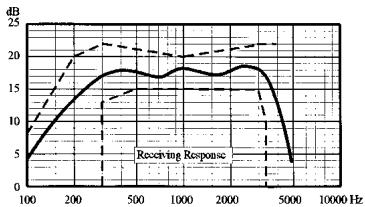

Frequenzgang Hörer

1.Description
