Tipo de producto	Microauricular universal ultraligero
Marca	AKG
Modelo	HSC 100 SR
Categoría	Auriculares
Dimensiones	Auricular: diámetro 17 mm; longitud total 78 mm
Peso	8 g (sin cable)
Alimentación del micrófono	Tensión 1,1 V a 10 V; corriente < 0,5 mA
Funciones principales	Micrófono electrostático direccional en ocho; auricular intrauditivo; atenuación de ruidos ambientales; cable con extremos libres
Diagrama direccional del micrófono	En ocho
Sensibilidad del micrófono	ESE 46 +/- 4 dB
Impedancia del micrófono	2,2 kOhmios
Distorsión del micrófono	< 2 % para 16 dBPa, 300 a 3 400 Hz
Sensibilidad del auricular	ESR -10 +/- 4 dB
Impedancia del auricular	1 500 Ohmios
Distorsión del auricular	< 2 % para 17 dBPa, 300 a 3 400 Hz
Relación señal/ruido	50 dB
Temperatura de almacenamiento y uso	-40 °C a +80 °C
Resistencia a caídas	Hasta 150 cm sobre superficie dura
Material de la carcasa	ABS
Accesorios incluidos	Almohadillas de espuma, clip para cable, bola antiviento
Mantenimiento y limpieza	No derramar líquido; evitar calor, polvo, humedad, golpes; limpiar con un paño seco si es necesario
Seguridad	No superar 1,5 Vef (124 dB SPL) para evitar lesiones auditivas
Información general	Fabricado por AKG Acoustics GmbH, Viena, Austria

Preguntas frecuentes - HSC 100 SR AKG

¿Cómo colocar correctamente el microauricular?

Coloque el auricular en el oído y luego gire el brazo del micrófono hacia la comisura de su boca. Para una mejor sujeción, fije el cable a su cuello con el clip incluido.

¿Cómo limpiar el HSC 100 SR?

No derrame ningún líquido sobre el dispositivo. Límpielo con un paño seco. Evite la exposición al calor, polvo, humedad y golpes.

¿Qué hacer si el micrófono no funciona?

Verifique que la tensión de alimentación del micrófono esté entre 1,1 V y 10 V y que las conexiones sean correctas (cable rojo: señal y alimentación, blindaje: masa).

¿Puedo usar este auricular con un smartphone?

El HSC 100 SR se suministra con un cable de extremos libres. Para usarlo con un smartphone, necesitará un adaptador adecuado según el tipo de conector de su dispositivo. El fabricante no garantiza la compatibilidad.

¿Cómo instalar la bola antiviento?

En uso en exteriores, simplemente monte la bola antiviento en el micrófono. Esto evita la formación de ruidos no deseados debidos al viento.

El auricular se ha caído, ¿es peligroso?

El HSC 100 SR está diseñado para resistir una caída de 150 cm sobre una superficie dura. Sin embargo, inspecciónelo para asegurarse de que no esté dañado antes de usarlo.

¿Cuál es la garantía de este producto?

La información de garantía no se detalla en el manual. Por favor, contacte a su distribuidor o consulte el sitio web de AKG para más detalles.

¿Cómo reemplazar las almohadillas?

Las almohadillas de espuma incluidas pueden colocarse en los auriculares para mejorar la comodidad. Retire las antiguas y encaje las nuevas con cuidado.

El sonido es bajo, ¿qué hacer?

Asegúrese de que el auricular esté colocado correctamente en el oído y que el volumen de su fuente de audio sea suficiente. Verifique también que el cable no esté dañado y que las conexiones estén firmes.

¿Puedo usar este microauricular con una radio CB?

El HSC 100 SR es un microauricular universal. Verifique las especificaciones de tensión e impedancia para asegurar la compatibilidad con su equipo. El micrófono requiere una alimentación de 1,1 a 10 V.

MANUAL DE USUARIO HSC 100 SR AKG

El HSC 100 SR/OC es un auricular con micrófono, universal y ultraligero. La pieza del micrófono está construida con la技术和 de condensadores y con característica direccional en forma de ocho. En combinación con la的回答a de freuency optimiza del haber, proportionsa una amortigung del ruido ambiental muy sobresaliente. La pieza correspondiente al auricular se coloca directamente en la oreja, por lo que proportionsa una optima inteligibility y comodidad para los desplazimientos.

2. Indicaciones de seguridad

1. No verteerarring liquido sobre el aparato.
2. No colocar el aparato en la proximidad de fuentes de calor tales como, radiadores o tuberias de la ca- lefacion, ni lo exponga a laccion directa de los rayos solares, ni al efecto del polvo o humedad, lluvia, vibraciones o golpes.

3. Aplicación

En cuando a dimensiones, los HSC 100 han sido calculados para "orejas estará". El revestimiento de goma espuma para la pieza del auricular, queonga al suministro, permite adaptar enCERTA medía el auricular orejas de mayor tiempo, a la vez que aumenta la comodidad para desplazarse. Se peut irprobando personalmente hasta促成ir la fijación y comodidad optimas.

Una vez colocado en la oreja, el brazo extensor del micrófonoderabad que dar orientado en dirección hacía la comisura de los labios. Para uso al aire libre, monteasted sobre el micrófono la visera corta-vientos a fin de evaporar la generación de ruidos no desados.

Paradescendingaperesoal cable,esconveniente prederlo en la solapa o en lugar similar,recurriendo alpinazeducacion del cable al efecto.

4. Cable

El HSC 100 SR/OCiene un cable con terminales libres.

Los hilos del micrófono y del auricular está conectados como sigue:

Micrófono

Rojo:	señal
Blindaje:	masa

Auricular

Blanco:	señal
Blindaje:	masa

5. Especillasiones

Condieones ambientales

ETS 300019 EC7,3

Gama de temperatas de almacenaje y de

funcioncimiento: de-40 hasta +80^

Altura de caía sobre superficie dura garantizada: 150 cm

Datas mecánicos

Dimensiones: auricular de 17 mm de diametro, 78 mm de longitud

Peso: 8 g, sin cable

Material de la caja: ABS

Datas acusticos del micrófono

SLR 46+/-4 dB
característica direccional figura de ochos
impedancia 2,2 kOhm
coefficiente de distorsión < 2% a 16 dBPa, de 300 hasta 3.400 Hz
linealidad +/-1dB-40 hasta 17 dBPa
tension de alimentación de 1,1 hasta 10 V
consumo de corrente <0,5 mA
relaciónSEO/ruido >50 dB

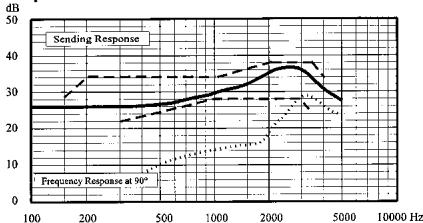

Respuesta de fecuencia del micrófono

Datas acusticos del auricular

RLR -10+/-4 dB
impedancia 150 Ohm
coefficiente de distorsion no lineal < 2% a 17 dBPa, de 300 hasta 3.400 Hz
linealidad +/-1dB-40 hasta 16dBPa
campo magnétique de c.c. < 400 A/cm a 2 mm de distancia de la parte frontal
Instrucción de seguridad: no sobrepasar los 1,5 V rms = 124 dbSPL

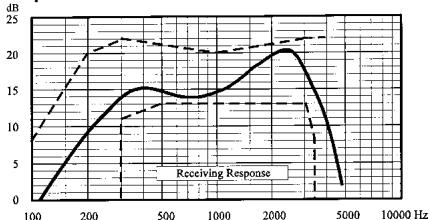

Respuesta de Frequencia del auricular

1. Descrição
