Produkttyp	Universelles ultraleichtes Mikroheadset
Marke	AKG
Modell	HSC 100 SR
Kategorie	Audio-Headset
Abmessungen	Hörer: Durchmesser 17 mm; Gesamtlänge 78 mm
Gewicht	8 g (ohne Kabel)
Mikrofonversorgung	Spannung 1,1 V bis 10 V; Strom < 0,5 mA
Hauptfunktionen	Elektrostatisches Richtmikrofon (Achtcharakteristik); In-Ohr-Hörer; Unterdrückung von Umgebungsgeräuschen; Kabel mit offenen Enden
Mikrofon-Richtcharakteristik	Acht
Mikrofonempfindlichkeit	ESE 46 +/- 4 dB
Mikrofonimpedanz	2,2 kOhm
Mikrofonverzerrung	< 2 % bei 16 dBPa, 300 bis 3.400 Hz
Hörerempfindlichkeit	ESR -10 +/- 4 dB
Hörerimpedanz	1.500 Ohm
Hörerverzerrung	< 2 % bei 17 dBPa, 300 bis 3.400 Hz
Signal-Rausch-Verhältnis	50 dB
Lager- und Betriebstemperatur	-40 °C bis +80 °C
Sturzfestigkeit	Bis zu 150 cm auf harter Oberfläche
Gehäusematerial	ABS
Mitgeliefertes Zubehör	Schaumstoffpolster, Kabelclip, Windschutz
Pflege und Reinigung	Keine Flüssigkeiten verschütten; Hitze, Staub, Feuchtigkeit und Stöße vermeiden; bei Bedarf mit einem trockenen Tuch abwischen
Sicherheit	1,5 Veff (124 dB SPL) nicht überschreiten, um Gehörschäden zu vermeiden
Allgemeine Informationen	Hergestellt von AKG Acoustics GmbH, Wien, Österreich

Häufig gestellte Fragen - HSC 100 SR AKG

Wie positioniere ich das Mikroheadset richtig?

Setzen Sie den Hörer ins Ohr und drehen Sie den Mikrofonarm in Richtung Ihres Mundwinkels. Für besseren Halt befestigen Sie das Kabel mit dem mitgelieferten Clip an Ihrem Kragen.

Wie reinige ich das HSC 100 SR?

Verschütten Sie keine Flüssigkeiten auf dem Gerät. Wischen Sie es mit einem trockenen Tuch ab. Vermeiden Sie Hitze, Staub, Feuchtigkeit und Stöße.

Was tun, wenn das Mikrofon nicht funktioniert?

Überprüfen Sie, ob die Mikrofonversorgungsspannung zwischen 1,1 V und 10 V liegt und die Anschlüsse korrekt sind (rotes Kabel: Signal und Versorgung, Abschirmung: Masse).

Kann ich dieses Headset mit einem Smartphone verwenden?

Das HSC 100 SR wird mit einem Kabel mit offenen Enden geliefert. Für die Verwendung mit einem Smartphone benötigen Sie je nach Anschlusstyp Ihres Geräts einen passenden Adapter. Die Kompatibilität wird vom Hersteller nicht garantiert.

Wie installiere ich die Windschutzkugel?

Bei Außeneinsätzen setzen Sie einfach die Windschutzkugel auf das Mikrofon. Dadurch werden störende Windgeräusche vermieden.

Das Headset ist heruntergefallen, ist das gefährlich?

Das HSC 100 SR ist für einen Sturz aus 150 cm auf eine harte Oberfläche ausgelegt. Überprüfen Sie es dennoch vor der Verwendung auf Beschädigungen.

Wie ist die Garantie für dieses Produkt?

Die Garantieinformationen sind in der Anleitung nicht im Detail aufgeführt. Bitte wenden Sie sich an Ihren Händler oder besuchen Sie die AKG-Website für weitere Informationen.

Wie tausche ich die Polster aus?

Die mitgelieferten Schaumstoffpolster können auf die Hörer gesetzt werden, um den Tragekomfort zu verbessern. Entfernen Sie die alten und setzen Sie die neuen vorsichtig ein.

Der Ton ist leise, was tun?

Stellen Sie sicher, dass der Hörer richtig im Ohr sitzt und die Lautstärke Ihrer Audioquelle ausreicht. Überprüfen Sie auch, ob das Kabel beschädigt ist und die Verbindungen fest sitzen.

Kann ich dieses Mikroheadset mit einem CB-Funkgerät verwenden?

Das HSC 100 SR ist ein universelles Mikroheadset. Überprüfen Sie die Spannungs- und Impedanzspezifikationen, um die Kompatibilität mit Ihrem Gerät sicherzustellen. Das Mikrofon benötigt eine Versorgungsspannung von 1,1 bis 10 V.

BEDIENUNGSANLEITUNG HSC 100 SR AKG

Das HSC 100 SR/OC ist eine universelle, ultraleiche Kopfsprechgarnitur. Der Mikrofonteil ist in Kondensatortechnik mit achterförmiger Richtcharakteristik ausgeführt. In Verbindung mit dem sprachoptiemierten Freuenzgang ergibt sich eine hervorragende Umgebungsgeräuschdämpfung. Der Hörerteil wird direkt im Ohr plaziert und bewirkt so optimale Verständlichkeit und Tragekomfort.

2. Sicherheitshinweise

1. Schütten Sie keine Flüssigkeiten auf das Gerät.
2. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z.B. Radiatoren oder Heizungsröhren auf, und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtgieteinwirkung, Regen, Vibrationen oder Schlägen aus.

3. Anwendung

Das HSC 100 SR/OC wurde für „Standardohren" dimentioniert. Der mitgelieferte Schaumstoffüberzug für den Hörterteil erlaubt eine gewisse Anpassung an größere Ohren, und erhöht den Tragekomfort. Probieeren Sie selbst wie der Halt und der Tragekomfort für Sie optimal ist.

Setzen Sie das HSC 100 SR/OC so in das Ohr ein, daß der Mikrofonarm zum Mundwinkel zeigt. Zur Verwendung im Freien montieren Sieitte den Windschutz auf das Mikrofon, um ungewolte Geräuschentwicklung zu vermeiden.

Um die Sprechgarnitur vom Gewicht des Kabels zu entlasten, klemmen Sie es mit dem Kabelclip am Kragen o. à. an.

4. Kabel

Das Kabel ist mit offenen Kabelenden ausgeführrt. Die Adern für Mikrofon und Hörsystem sind wie folgt farb-codiert:

Mikrofon:

Rot:	Signal und Stromversorgung (1,5-10 V)
Schirm:	Masse

Hörer:

Weiβ:	Signal
Schirm:	Masse

5. Spezifikationen

Umweltbedingungen

ETS 300019 EC7,3
Lager- und Betriebstempaturbereich: -40 bis +80°C
Garant. Fallhöhe auf harte Oberfläche: 150 cm

Mechanische Daten

Dimensionen: Hörer 17 mm Durchmesser 78 mm Länge Gewicht: 8 g ohne Kabel Gehäusematerial: ABS

Akustische Daten Mikrofon

SLR 46+/-4dB

Richtcharakteristik 8er

Impedanz 2,2kOhm

Klirrfaktor <2% bei 16dBPa,

300 bis 3.400Hz

Linearität +/-1dB-40 bis 17dBPa

Speisespannung 1,1 bis 10V

Stromaufnahme <0,5mA

Gerauschpegelabstand >50dB

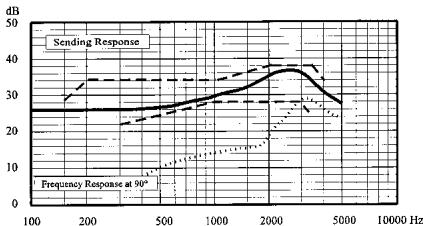

Frequenzgang Mikrofon

Akustische Daten Hörer

RLR -10+/-4dB

Impedanz 150Ohm

Klirrfactor <2% bei 17dBPa,

300 bis 3.400Hz

Linearität +/-1dB-40 bis 16dBPa

Magnetisches DC Feld <400A/cm bei 2mm Abstand

von der Vorderseite

Sicherheitshinweis: Überschreiben Sie nicht

1,5Veff = 124dBSPL

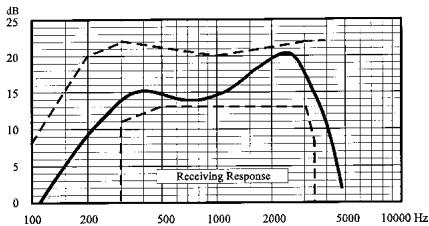

Frequenzgang Hörer

1.Description
