HSC 100 SR - Fones de ouvido AKG - Manual de utilização gratuito

Tipo de produto	Headset universal ultraleve
Marca	AKG
Modelo	HSC 100 SR
Categoria	Fone de ouvido
Dimensões	Fone: diâmetro 17 mm; comprimento total 78 mm
Peso	8 g (sem cabo)
Alimentação do microfone	Tensão 1,1 V a 10 V; corrente < 0,5 mA
Funções principais	Microfone eletrostático direcional bidirecional; fone intra-auricular; atenuação de ruídos ambientes; cabo com terminações livres
Diagrama direcional do microfone	Bidirecional
Sensibilidade do microfone	ESE 46 +/- 4 dB
Impedância do microfone	2,2 kOhms
Distorção do microfone	< 2% para 16 dBPa, 300 a 3.400 Hz
Sensibilidade do fone	ESR -10 +/- 4 dB
Impedância do fone	1.500 Ohms
Distorção do fone	< 2% para 17 dBPa, 300 a 3.400 Hz
Relação sinal/ruído	50 dB
Temperatura de armazenamento e uso	-40 °C a +80 °C
Resistência a quedas	Até 150 cm em superfície dura
Material do invólucro	ABS
Acessórios fornecidos	Almofadas de espuma, clipe para cabo, protetor contra vento
Manutenção e limpeza	Não derramar líquido; evitar calor, poeira, umidade, impactos; limpar com pano seco se necessário
Segurança	Não exceder 1,5 Vef (124 dB SPL) para evitar danos auditivos
Informações gerais	Fabricado por AKG Acoustics GmbH, Viena, Áustria

Perguntas frequentes - HSC 100 SR AKG

Como posicionar corretamente o headset?

Coloque o fone no ouvido e gire o braço do microfone em direção ao canto da sua boca. Para melhor fixação, prenda o cabo na gola usando o clipe fornecido.

Como limpar o HSC 100 SR?

Não derrame nenhum líquido sobre o aparelho. Limpe-o com um pano seco. Evite exposição ao calor, poeira, umidade e impactos.

O que fazer se o microfone não funcionar?

Verifique se a tensão de alimentação do microfone está entre 1,1 V e 10 V e se as conexões estão corretas (fio vermelho: sinal e alimentação, blindagem: terra).

Posso usar este fone com um smartphone?

O HSC 100 SR é fornecido com um cabo de terminações livres. Para usá-lo com um smartphone, você precisará de um adaptador adequado ao tipo de conector do seu aparelho. A compatibilidade não é garantida pelo fabricante.

Como instalar o protetor contra vento?

Em uso externo, monte simplesmente o protetor contra vento no microfone. Isso evita a formação de ruídos indesejados devidos ao vento.

O fone caiu, é perigoso?

O HSC 100 SR foi projetado para resistir a uma queda de 150 cm em superfície dura. No entanto, inspecione-o para garantir que não está danificado antes de usá-lo.

Qual é a garantia deste produto?

As informações de garantia não estão detalhadas no manual. Entre em contato com seu revendedor ou consulte o site da AKG para mais detalhes.

Como substituir as almofadas?

As almofadas de espuma fornecidas podem ser ajustadas nos fones para melhorar o conforto. Remova as antigas e encaixe as novas cuidadosamente.

O som está baixo, o que fazer?

Certifique-se de que o fone está corretamente posicionado no ouvido e o volume da fonte de áudio é suficiente. Verifique também se o cabo não está danificado e as conexões estão firmes.

Posso usar este headset com um rádio CB?

O HSC 100 SR é um headset universal. Verifique as especificações de tensão e impedância para garantir compatibilidade com seu equipamento. O microfone requer alimentação de 1,1 a 10 V.

MANUAL DE UTILIZADOR HSC 100 SR AKG

O HSC 100 SR/OC é um auscultador dinamico com microfone de condensador, universal e ultraligeiro. A diretrividade do microfone em figura de 8 e a resposa de frequência otimizada para aulary gravitarizam uma atenuação excelete de ruidos ambientais. O auscultador se coloca dentro da orelha para assegurar intoleragemíbilitad e comodidade tímas.

2. Indicações de segurança

1. Não verteis liquidos no aparelho.
2. Não posicionar o aparelho perto de quaisquer fontes de calor, como por exemplo radiadores ou tubos de acqueamento. Não colocar o equipoamento em lugarares onde se encontrar exposto à luz solar direta, a muita poeira, humidade, chuva, vibrações ou trepidações.

3. Aplicação

O HSC 100 SR/OC foi Criado para orelhas "de tamano normal". Se as suas orelhas são mais grandes, fixar no auricular o revestamento em espuma de boracha fornecido com o aparelho. Ensaie o HSC 100 SR/OC com e sem o revestamento para determinar a posicao mais segura e comaoda.

Colocar o HSC 100 SR/OC na orelha de maneira que o microfone encontrar-se perto do canto da boa.

quando utilizes o aparecido ao ar livre colocar no microfone a pantalha antivento fornecida na caixa de embalagem. Este modo evita-se a producao de rui-dos de vento.

Para aliviar o aparelho do peso do cabo, fixar o cabo por exemple no colorinho com a pinça do cabo.

4. Cabo

O HSC 100 SR/OC tem um cabo com terminais livres. Os fios do microfone e do auscultador está ligados como segue:

Microfone

Vermelho:	sinal
Blindagem:	massa
Auscultador
Branco:	sinal
Blindagem:	massa

5. Especificações

Condições ambientais

ETS 300019 EC7,3

Temperatas de armazenagem e operacao: -40^ ... +80^

Altura de caía em superficie dura garantía: 150 cm

Dados mecânicos

Dimensoes

Comprimento total: 78 mm

Peso: 8 g sem cabo
Material da caixa: ABS

Dados acústicos do microfone

SLR 46 ±4 dB
Sensibilitadé -47 dBV/1 Pa
Característica de direitividade figura de 8
Impedência 2,2 kohms
Fator de distorção <2% a 16 dBPa, 300 ... 3400 Hz
Linearidade ±1 dB, -40 ... +17 dBPa
Tensão de alimentação 1,1 ... 10 V
Consumo de corrente <0,5 mA
Relação sinal/rúido >50 dB

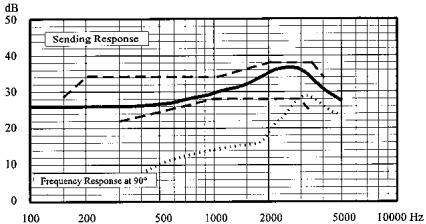

Resposta de frequência do microfone

Dados acústicos do auscultador

RLR -12 ±4 dB
Impedência 150 ohms
Falar de distorção <3% a 17 dBPa, 300 ... 3400 Hz
Linearidade ±1 dB, -40 ... +16 dBPa
Campo magnétique estacionario<400 A/cm a una distancia de 2 mm do lado frontal
Indicação de segurança: Não exceeding 1,5 V rms = 124 dB SPL

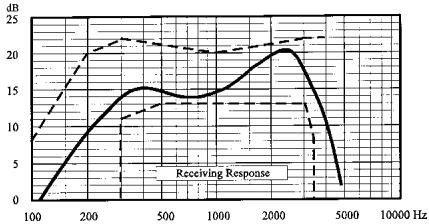

Resposta de frequência do auscultador
