HSC 100 SR - Casque audio AKG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microcasque universel ultraléger
Marque	AKG
Modèle	HSC 100 SR
Catégorie	Casque audio
Dimensions	Écouteur : diamètre 17 mm ; longueur totale 78 mm
Poids	8 g (sans câble)
Alimentation du microphone	Tension 1,1 V à 10 V ; courant < 0,5 mA
Fonctions principales	Microphone électrostatique directionnel en huit ; écouteur intra-auriculaire ; atténuation des bruits ambiants ; câble avec extrémités libres
Diagramme directionnel du micro	En huit
Sensibilité du micro	ESE 46 +/- 4 dB
Impédance du micro	2,2 kOhms
Distorsion du micro	< 2 % pour 16 dBPa, 300 à 3 400 Hz
Sensibilité de l'écouteur	ESR -10 +/- 4 dB
Impédance de l'écouteur	1 500 Ohms
Distorsion de l'écouteur	< 2 % pour 17 dBPa, 300 à 3 400 Hz
Rapport signal/bruit	50 dB
Température de stockage et d'utilisation	-40 °C à +80 °C
Résistance à la chute	Jusqu'à 150 cm sur surface dure
Matériau du boîtier	ABS
Accessoires fournis	Coussinets en mousse, agrafe pour câble, boule anti-vent
Entretien et nettoyage	Ne pas renverser de liquide ; éviter chaleur, poussière, humidité, chocs ; essuyer avec un chiffon sec si nécessaire
Sécurité	Ne pas dépasser 1,5 Veff (124 dB SPL) pour éviter des lésions auditives
Informations générales	Fabriqué par AKG Acoustics GmbH, Vienne, Autriche

FOIRE AUX QUESTIONS - HSC 100 SR AKG

Comment positionner correctement le microcasque ?

Placez l'écouteur dans l'oreille puis tournez le bras du microphone en direction du coin de votre bouche. Pour un meilleur maintien, fixez le câble à votre col à l'aide de l'agrafe fournie.

Comment nettoyer le HSC 100 SR ?

Ne renversez aucun liquide sur l'appareil. Essuyez-le avec un chiffon sec. Évitez l'exposition à la chaleur, à la poussière, à l'humidité et aux chocs.

Que faire si le microphone ne fonctionne pas ?

Vérifiez que la tension d'alimentation du microphone est comprise entre 1,1 V et 10 V et que les connexions sont correctes (fil rouge : signal et alimentation, blindage : masse).

Puis-je utiliser ce casque avec un smartphone ?

Le HSC 100 SR est livré avec un câble à extrémités libres. Pour l'utiliser avec un smartphone, vous aurez besoin d'un adaptateur approprié selon le type de connecteur de votre appareil. La compatibilité n'est pas garantie par le fabricant.

Comment installer la boule anti-vent ?

En utilisation en extérieur, montez simplement la boule anti-vent sur le microphone. Cela évite la formation de bruits inopportuns dus au vent.

Le casque est tombé, est-ce dangereux ?

Le HSC 100 SR est conçu pour résister à une chute de 150 cm sur une surface dure. Cependant, inspectez-le pour vous assurer qu'il n'est pas endommagé avant de l'utiliser.

Quelle est la garantie de ce produit ?

Les informations de garantie ne sont pas détaillées dans la notice. Veuillez contacter votre revendeur ou consulter le site web d'AKG pour plus de détails.

Comment remplacer les coussinets ?

Les coussinets en mousse fournis peuvent être ajustés sur les écouteurs pour améliorer le confort. Retirez les anciens et emboîtez les nouveaux en place délicatement.

Le son est faible, que faire ?

Assurez-vous que l'écouteur est correctement placé dans l'oreille et que le volume de votre source audio est suffisant. Vérifiez également que le câble n'est pas endommagé et que les connexions sont fermes.

Puis-je utiliser ce microcasque avec une radio CB ?

Le HSC 100 SR est un microcasque universel. Vérifiez les spécifications de tension et d'impédance pour assurer la compatibilité avec votre équipement. Le microphone nécessite une alimentation de 1,1 à 10 V.

MODE D'EMPLOI HSC 100 SR AKG

Le HSC 100 est un microcasque universel ultraléger. La partie microphone est une structure électrostatique représentant un diagramme directionnel en huit. La combinaison avec la réponse de fréquence à optimisation de parole résultat en une excellente atténuation des bruits d'environnement. La partie écouteurs se place directement dans l'oreille, ce qui permet d'obtenir une compréhension et un confort les meilleurs possible.

2. Conseils de sécurité

1. Ne pas renverser de liquide sur l'appareil.
2. Ne pas poser l'appareil à proximité d'une source de chaleur, un radiateur ou un tuyau de chauffage par exemple, et ne pas l'exposer aux rayons du soleil, à la poussière et à l'humidité, à la pluie, aux vibrations. Eviter les chocs.

3. Application

Les dimensions du HSC 100 sont prévues pour des "oreilles standards". Les coussinets en mousse livrés avec le casque permettent d'adapter les écouteurs à des oreilles plus grandes et améliorent le comfort. Cherchez ensuite qu'elle position et quel maintainien vous convennent le moins.

Lorsque vous avez l'écouteur dans l'oreille, tournez le bras du micro de préférence en direction du coin de la bouche. En cas d'utilisation en plein air, veuillez monter la boule anti-vent sur le microphone de manière à éviter la formation de bruits inopportuns.

Afin de soulager un peu le cable, il est préférable de fixer celui-ci, par exemple à votre col, à l'aide de l'agrafe prévue à cet effet.

4. Câble

Le HSC 100 SR/OC est muni d'un câble avec extrémités libres.

Les fils du microphone et de l'écouteur sont connectés comme suit:

Microphone

Rouge:	signal et tension d'alimentation (1,5 V à 10 V)
Blindage:	masse

Ecouteur

Température de stockage et d'utilisation comprise entre : -40 et +80°C

Garantie pour hauteur de chute sur une surface dure: 150 cm

Spécifications mécaniques

Dimensions:	Diamètre de l'écouteur 17 mm
	78 mm de longueur totale
Poids:	8 g sans cable
Boîtier réalisé en:	ABS

Specifications acoustiques du micro

ESE 46+/-4dB

Diagramme directionnel

en huit Impedance 2,2kOhms

Taux de distorsion totale

<2% pour 16 dBpa, 300 à 3.400 Hz

Linéarité

+/-1 dB -40 à 17 dBPa

Tension d'alimentation

1,1 à 10V

Absorption de courant

<0,5 mA

Rapport signal / bruit

50 dB

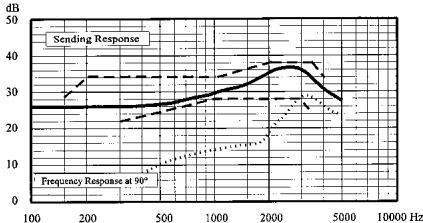

Réponse en fréquence micrｏ

Specifications acoustiques de l'écouteur

ESR -10+/-4dB

Impédance 1500 Ohms

Taux de distorsion totale < 2% pour 17 dBPa,

300 à 3.400 Hz

Linearite + / - 1 dB-40a 16dBPa

Champ cc magnétique <400 A/cm pour un écart de

2 mm par rapport à la

face avant

Conseil de sécurité: ne pas dépasser 1,5 Veff =

un N. P. A. de 124 dB

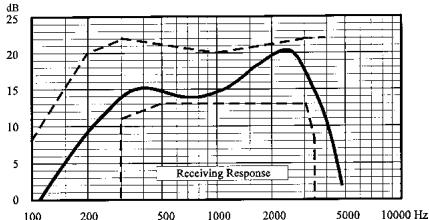

Réponse en fréquence écouteur

Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications.

Ces caractéristiques sont susceptibles de modifications techniques.

AKG Acoustics GmbH A Harman International Company

Lemböckgasse 21-25, P. O. B. 158, A-1230 Vienna/AUSTRIA

Tel: [phone]*, Fax: [phone]

Internet: http://www.akg-acoustics.com
