MANUALE UTENTE HC 577 L AKG

Prima di utilizzato l'apparecchio, leggere il manuale!

MODO DE EMPLEO .p.54

1 Sicurezza ed ambiente 42

1.1 Simboli usati 42
1.2 Sicurezza 42
1.3 Ambiente 42

2 Descrizione 42

2.1 Introduzione 42
2.2 In dotazione 42
2.3 Descrizione breve 43
2.4 Anello scola-liquidi 44

3 Collegamento 44

4 Impiego 45

4.1 Come montare il braccio microfonico a sinistra o a destra... 45
4.2 Come mettere il microfono 46
4.3 Aggiustare il braccio microfonico 47
4.4 Posizionare il microfono 48
4.5 Antisoffio 48
4.6 Montare il PB 77 49
4.7 Sostituire I'anello scola-liquidi 49
4.8 Montare due microfoni 49

4.8.1 2 x HC 577 L. 49
4.8.2 HC 577 L + CK 77 .50

5 Pulizia 51

5.1 Superfici 51
5.2Scatola microfonica. 51
5.3 Antisoffio 51

6 Eliminazione di difetti 52

7 Dati tecnici 53

1.1 Simboli usati

1 Sicurezza ed ambiente

1 Questo significato si riferisce ad struczioni, la non osservanza delle quali cui pozzo essere causa di danni nel dispositorio o di funzioni erronee. Osservate queste istruzioni per garantire l'operazione sicura del dispositorio.

1.2 Sicurezza Controllate, per favore, se l'apparecchio al quale voitele collagenare il microfono, corrisponde alle norme di sicurezza vigienti e se è dotato di una messa a terra di sicurezza.

1.3 Ambiente 1. Smaltite le batterie e gli accumulatori esausti sempre se condo le norme di smaltimento rispettivamente vigenti. Non gettate le batterie o gli accumulatori ne nel fuoco (pericolodi esplosioni) ne tra i residiu.

1. Se rottamate l'apparecchio, togliete le batterie rispettamente gli accumulatori, separate scatola, parti elettroniche e cavi e smaltite tutti i componenti seconde le norme di smaltimento vigenti al riguardo.

2. L'imballaggio è riciclabile. Smaltite l'imballaggio in un appostoistema di raccolta.

1 Introduzione

2 Descrizione

Vi ringraziamo di aver scelto un prodotto della AKG. Leggete, per favore, attentamente le istruzioni per l'uso, prima di mettere in esercizio l'apparecchio, e conservate bene le istruzioni per l'uso per poterle consultare in qualsiasi momento. Vi auguriamo Buon divertimento e buon successo!

2.2 In dotazlone

• Microfono HC 577 L
  Antisoffio W77
  Tappoaumento della gamma alta PB 77
  Anello scola-liquidi in teflon
• Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivolgetevi al Vostro rivenditore AKG.

2.3 Descrizione breve

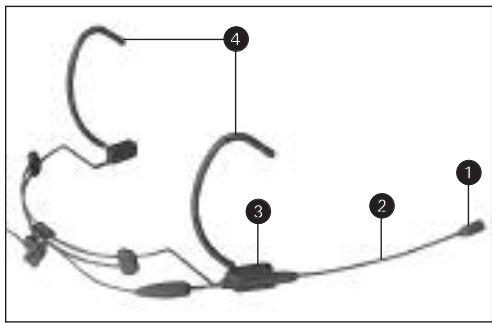

Fig.1: Microfono HC 577 L

Vedi fig. 1.

Il HC 577 L è un microfono headset altamente professionale in tecnia a condensatore, sviluppato particolaremente per l'impiego praticamente "invisibile" sul palco nonché per conduttori radio e teilevisi. Correspondentemente a questo concetto, il microfono è estremamente leggero.

La capsula del HC 577 L à doppia membrana (1) è dotata di un'addizione membrana protettiva placata in oro grazie alla quale sudore ed umidità non possono penetrare nel trasduttore. Il rischio di giusti causati dall'umidità è quindi extremamente basso.

Sia il braccio microfonico (2) che il clip di fissaggio (3) sono essere smontati. Perci potete montare il braccio microfonico (2) o sull'archetto auricolare sinistro o destro (4). Addizzionalmente potete inseire il braccio microfonico su qualsiasi punto nel clip di fissaggio del braccio per variate la distanza del microfono alla bocca.

Questa modularià vi offre ancè la possibilità di fissare sull'alto archetto auricolare un secondo microfono, ad es. come microfono di riserva in caso di rappresentazioni all'aperto. Il braccio microfonico con capsula e cavo al clip di fissaggio sono disponibili singularmente presso l'AKG-Service ([e-mail]).

La risposta in frequenza del microfono nella gamma alta è praticamente lineare. Il tappo d'autozzo della gamma alta fornito causa un autozzo di 3 dB nella gamma intorno a 12kHz

2.4 Anello scola-liquidi

2 Descrizione

Fig. 2: Anello scola-liquidi

L'annello scola-liquidi sulla capsula microfonica consiste di teflon. Questo materiale fa in modo che il sudore ed il trucco sgocciolino molto fácilmente. In tal modo, le feritoie di ripresa del microfono non posso non venir otturate dal sudore o dal

trucco il che potrebbe causare un suono cupo o una ridotta sensibilità del microfono. Non togliete quando mai l'anello scola-liquidi dal microfono!

3 Collegamento

Potete operare I'HC 577 L esclusivamente con trasmettitori tascabili dell'AKG.

• Inserte il connettore mini-XLR dispono sul cavo di collegamento del microfono nella presa d'ingresso audio del vostro trasmettitore da tasca fino all'arresto.

Il connettore è assicurato automaticamente.

Leggete al riguardo le istruzioni per l'uso del vosto trasmettitore da tasca.

Important!

Il HC 577 L è ideato specialmente per l'impiego con trasmettitori da tasca AKG. Se usate il microfono con trasmettitori da tasca di altri produttori, si possono verificare dei malfunzionamenti o dati al microfono. In certi casi si potrebbe addirittura estinguere la garanzia.

L'anello scola-liquidi in teflon trasparente, disposto sul microfono, evita che sudore o trucco otturino le feritoie di ripresa il che potrebbe causare un'alterazione del suono o ridurre la sensibilità del microfono. Non togliete quando mai l'anello scola-liquidi dal microfono!
L'archetto sottomucale ed il braccio microfonico consistono in un tubo a parete sottile. Piegate questi componenti con estrema prudenza. Se li piegate troppo fortemente, potrebbero rompersi. In quello caso la garanzia si estingue.

Important!

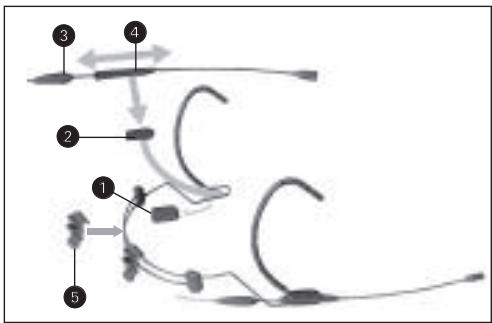

Fig.3:Togliere il braccio microfonico e montario sull'alto archetto auricolare

Il microfono viene consegnato fissato alla parte destra dell'archetto sottomucale. Il collegamento a scatto vi permette di montare il microfonoanche alla parte sinistra dell'archetto sottomucale:

1. Sfilate il clip di fissaggio del braccio microfonico (2) con il braccio microfonico (3) dall'archetto auricolare (1) in direzione della freccia.
2. Sfilate la copertura (4) dall'alto archetto auricolare.
3. Sfilate il cavo dal sostegno del cavo (5).
4. Inserire il clip di fissaggio del braccio microfonico (2) ed il coperchio fino all'innesto (4) nell'archetto di filo al di fatto del rispetto archetto auricolare (1).

4.1 Come montare il braccio microfonico a sinistra o a destra

Vedi fig. 3/1, 2, 3.

Vedi fig. 3/4.

4 Impiego.

(La copertura (4) stabilizza l'archetto auricolare e evita che i capelli si intreccino nell'archetto metallico.)

1. Premete di nuovo il cavo nel sostegno (5).

Avverenza:

Vedi fig. 3/5a.

Due ulteriori possibilità di infrilare il cavo

a) Per fissare il cavo in modo più saldo nel sostegno, potete introdurre il cavo due volte attraverso il dispositivo. Fate atenzione di lasciare il resto del cavo abbastanza libero per poter aggustare ancora l'archetto sottomucale.

Vedi fig. 3/5b.

b) Spingete l'archetto sottomucale in posizione più stretta ed introducete il cavo tra i due fili.

4.2 Mettere il microfono

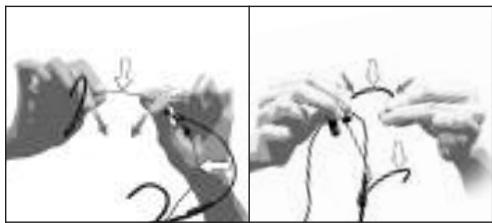

Figg. 4 fino a 6: Mettere l'archetto sot- tonucale ed aggustarlo in modo più stretto

1. Aggiustate l'archetto sottomucale all'ampiezza massima, tirate completamente分开are le due estremita la una dall'altra.
2. Poggiate l'archetto sotto-nucale come indicato nelle figg. 4 fino a 6.
3. Spingete i fili dell'archetto sottomucale, se necessario, per quanto possibile insieme, in modo che il microfono sia poggiato in modo sicuro e confortevole sulla testa.
4. Se il microfono è poggiato troppo libero ancè in posizione più stretta, potete piegare l'archetto sottomucale e gli archetti auricolari verso l'interno:

Fig. 7: Come piegare
l'archetto sottomucale e
l'archetto auricolare

• Tenete l'archetto sottomucale rispettivamente l'archetto au ricolare fermi nei punti indicati nella fig. 6 e piegateli prudentemente un po' versusl l'interno.
• Provate se la posizione del microfono è più conveniente. Se no, piage il filo prudentemente un po' di più.

Vedi fig. 7.

4.3 Aggiustare il braccio microfonico

Fig. 8/1, 2, 4: Aggiustare il braccio microfonacci

Vedi fig. 8/1.

Vedi fig. 8/2.

1. Tenete fermo con la mano l'archetto auricolare e fate uscire la boccola di guida del braccio microfonico dal clip di fissaggio.
2. Tenete fermo il braccio microfonico sulla maniglia del cav o spostate la boccola di guida. La posizione della boccola di

guida determina la distanza del microfono alla bocca in direzione longitudinale.

1. Premete di nuovo nel clip di fissaggio la boccola di guida.
2. Potete aggustare la distanza laterale del micro

Vedi fig. 8/4.

4 Impiego

fono alla guancia girando il braccio microfonico con la maniglia d' cavo o piegando con cautela il braccio microfonico.

Important!

Non provate mai a spostare il braccio microfonico nel clip di fissaggio. Facendo così quello si danneggerebbe.
Non provate mai a togliere lo stesso braccio microf-onico dal clip di fissaggio! A causa del carico si po-trebbe rompere il tubo.

4.4 Posizionare il microfono

Fig. 9: Posizione del microfono con acustica ottima

1. MetteteVi il microfono.
2. Posizioneate la capsula microfonica ca. 1 cm detro l'angolo della bocca. Questa posizione garantisce un livello ottimo di segnale e dei rumori minimi pop.
   Se è necessario per motivi ottici, potete collocare la

capsula microfonica ante che vicino all'orecchio. Il livello del segnale perso sare più piccolo.

Important!

• Per evitare distorsioni e rumori pop, non posizionare la capsula microfonica direttamente davanti alla bocca!
• Posizione la capsula microfonica in agli caso in modo che non possa mai toccare la pelle! Attraverso il contatto diretto con la pelle, umidità o sudore potrebbero entrare nella capsula e/o causare rumori di disturbo meccanico.

4.5 Antisoffio

1. Se il braccio microfonico sporge troppo indietro, potete piegare con cautela più vicino alla testa esta parte del braccio microfonico.

2. Quando (p.e. all'aperto) si verificano forti rumori da vento o rumori pop,,infilate la protezione antisoffio in schiuma (in dotazione)sul microfono.

4 Impiego

L'antisoffio più essere truccato secondo il colore del viso di chi lo indossa.
- Fate attenzione a non mettere più trucco che necessario. Troppo trucco intasa i pori di espanso e perciò cambia il suono del microfono.

Per augmentare di 3 dB la reproduction delle frequenze alte nella gamma intorno a 12kHz potete sostituire la scatola microfonica con il tappo PB 77 in dotazione:

1. Tenete il braccio microfondo in posizione verticale versuso l'alto per non perdere I'anello scola-liquidi.
2. Svitate la scatola microfonica.
3. Avitate il tappo aumento della gamma alta PB 77.

1. Svitate la scatola microfonica.
2. Togliete l'anello scola-liquidi e inserte il nuovo anello scola-liquidi sulla capsula microfonica.

3. Awitate di nuovo la scatola microfonica.

4. Se montate due microfoni sull'archetto sottomucale dell'HC 577 L, fate attenzione a collocare i due trasmettitori tascabili ad una distanza più grande possibile l'uno dall'alto per evitare disturbi reciproc bei dei segnali dei trasmettitori.

Il braccio microfonico completo di microfono, cavo e connettore,oltre che il clip di fissaggio del braccio microfonico e il sostegno del cavo sono disponibili singularmente nel Service Center dell'AKG Vienna ([e-mail]).

Avertenza:

Important!

4.6 Montare il PB 77

Fig. 10: Montare il appo aumento della gamma alta PB 77

4.7 Sostituire anello scola-liquidi

4.8 Montare due microfoni

Important!

4.8.1 2 x HC 577 L

4 Impiego.

Fig. 11: Montaggio di un secondo braccio microfonico

Vedi fig. 11.
Vedi anche capitolo 4.3.

Vedi anche capitolo 4.1, passo 5.

4.8.2 HC 577 L +CK77

Fig.12: Fissare il CK 77 sul braccio microfonico

1. Togliete il coperchio (1) dall'archetto auricolare "libero".
2. Inserte il clip di fissaggio (2) sino all'innesto nell'arco di filo al di sotto dell'archetto auricolare (1).
3. Mantenete fermo il braccio microfonico sulla maniglia di cavo (3) e spostate la boccola di guida (4) nella posizione desiderata.
4. Premete la boccola di guida (4) nel clip di fissaggio (2).
5. Fissate il secondo sostegno di cavo (5) sull'archetto sotto- nucale.
6. Premete il cavo nel sostegno di cavo (5).

4 Impiego

Vedi fig. 12 a pagina 50.

1. Fissate il CK 77 con nastro adesivo sul braccio microfonico.
2. Introducete il cavo tra i fili dell'archetto sottomucale.

5 Pulizia

5.1 Superfici

• Per pulire le superfici metalliche e di materiale sintetico usate un panno morbido inumidito con acqua (in nessun caso benzina per pulizia o solventi).

Quando sudore o trucco entrano nella capsa microfonna:

1. Svitate la scatola microfonica dal braccio microfonico.
2. Sciacquate la scatola in acqua distillata.
3. La scatola ha una messa a terra. Se usate acqua del rubinetto, sedimentazioni di calce potrebbero interrompere il contatto con la terra e causare ronzii. Pulite la scatola duncque solo con acqua distillata.
4. Fate asciugare bene la scatola.
5. Riavitate la scatola sul braccio microfonico.
   L'antisoffio in espanso viene pulito preferibilmente con una blanda soluzione detersiva; appena asciugato, l'antisoffio è subito pronto all'uso.

5.2 Scatola microfonna

Important!

5.3 Antisoffio

Difetto	Possible causa	Rimedio
Il microfono non funziona.	1. Non c'è tensione di alimentazione2. I contatti nel braccio microfonico sono imbratati, cortocircuitati o corrosi per via dell'umidità.	1. Controllare l'alimentatore.2. Contattare il serviceAKG.
Si sentono forti rumori pop, da vento o da fiato.	Il microfono è posizionato troppo vicino alla bocca o al naso.	1. Orientare le feritoe di ri-presa versuso l'angolo della bocca e tenerle lontane della bocca e dal naso quello poco che basta perché non si verifichino più rumori da fiato.2. Montare l'antisoffio.
Il suono del microfono di-venta cupo.	1. L'antisoffio è imbrattato e attenua le frequenze alte.2. Le feritoe di ripresa sono otturate.	1. Pulire l'antisoffio.2. Pulire la scatola microfonica.
Il microfono diverta meno sensibile, feedback già a li-velli molto bassi.	1. Il microfono è troppo di-stante dall'angolo della bocca.2. Le feritoe di ripresa sono otturate.	1. Posizionare il microfono più vicino alla bocca.2. Pulire la scatola microfonica.
Vedianche le istruzioni per l'uso per il trasmettitore e del ricevitore!

Modo di funzionamento:	trasduttore a condensatore a membrana doppi a carica permanente
Direttività:	omnidirezionale
Risposta in frequenza:	da 20 Hz a 20.000 Hz
Sensibilità:	8 mV/Pa
Livello di pressione acustica limite:	133 dB
Livello di pressione acustica equivalente:	<26 dB-A
Rapporto segnale/rumore (pond. A):	>68 dB
Impedenza elettrica:	<3.500 Ohm
Impedenza di carico racomandata:	>10.000 Ohm
Tensione di alimentazione:	da 1,5 V c.c. a 12 V c.c.
Assorbimento:	<0,6 mA
Connettore di collegamento:	connettore mini-XLR a 3 poli
Lunghezza cavo:	1,5 m
Superficie:	color pelle, opaco
Dimensioni (lunghezza x larghezza x altezza):	circa 180 x 130 x 85 mm
Peso netto/lordo:	circa 15 g / 325 g

Questo prodotto correponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.akg.com oppure all'indirizzo email [e-mail].

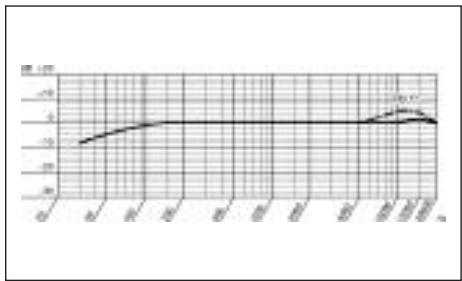

Curva delle frequenze

Diagramma polare
