1 Sicherheit und Umwelt

Dieses Symbol weist auf Anweisungen hin, deren Nichtbeachtung zu Schäden am Gerät oder Fehlfunktionen führen kann. Beachten Sie diese Anweisungen, um den sicheren Betrieb des Gerats zu gewährleisten.

• Überprüfen Sieitte,obdasGerat,an dasSie dasMikrofon anschließen mochten,den gultigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitsderung versehen ist.
• Entsorgen Sie verbrauchte Batterien und Akkus immer gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie Batterien oder Akkus[weder ins Feuer (Explosions-gefahr) noch in den Restmüll.
• Wenn Sie das Gerät verschrotten, entfernen Sie die Batterien bzw. Akkus, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
• Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem davon vorgesehenen Sammelsystem.

2 Beschreibung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch,behvor Sie das Gerät benützen,und bewahren sie die Bedienungsanleitung sorgfältig auf,damit Sie jederzeit nachschlagen konnen.Wir wünschen Ihnen viel SpaB und Erfolg!

Mikrofon HC 577 L
- Windschutz W77
Hohenanhebungskappe PB 77
Teflon-Abtoprbring
- Kontrollieren Sierette,ob die Verpackung alle组织开展en angefuhrten Teile enthalt. Falls etwas fehl, wenden Sie sichitte an ihren AKG-Handler.

1.1 Verwendete Symbole

1.2 Sicherheit
1.3 Umwelt

2.1 Einleitung

2.2 Lieferumfang

2.3 Kurz-beschreibung

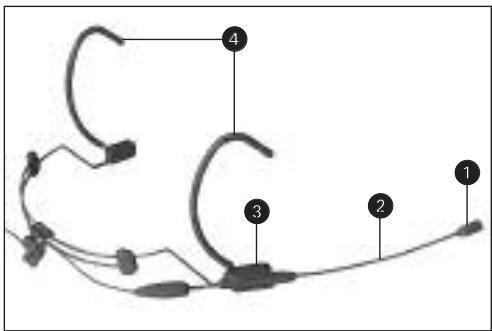

Abb.1:Mikrofon HC 577 L

Siehe Abb.1.

2 Beschreibung

Das HC 577 L ist ein hochprofessionelles Headset-Mikrofon in Kondensatortechnik, das speziell für die practisch "unsichtbare" Anwendung auf der Bühne sowie für Rundfunk- und Fernsehmoderatoren entwickelt wurde. Diese Konzept entsprechend ist das Mikrofon extrem leicht.

Die Doppelmembran-Kapsel (1) des HC 577 L ist mit einer zusätzlichen goldbedampften Schutzmembran ausgestattet, die das Eindringen von Schweiß und Feuchtigkeit in den Wandlerverhinder. Das Risiko von Ausfallen durch Feuchtigkeit ist daher extrem gering.

Sowohl der Mikrofonarm (2) als auch die Mikrofonarm-Halterung (3) sind abnehmbar. Sie können davon den Mikrofonarm (2) entweder am linken oder rechten Ohrbühlg (4) montieren. Zusätzlich konnen Sie den Mikrofonarm an jeder beliebigen Stelle in die Mikrofonarm-Halterung einsetzen und so den Abstand des Mikrofons zum Mund varieren.

These Modularity bietet Ihnen auch die Mochigkeit, am anderen Ohrbuegel ein zweites Mikrofon, z.B. als Ersatzmikrofon bei Opernaufführungen im Freien, zu befestigen. Der Mikrofonarm mit Kapsel und Kabel sowie die Mikrofonarm-Halterung sind bei AKG-Service ([e-mail]) einzeln erhältlich.

Der Höhenfrequenzgang des Mikrofons ist practisch linear. Die mitgelieferte Höhenanhebungskappe PB 77 bewirkt eine Höhenanhebung um 3 dB bei ca. 12 kHz.

2 Beschreibung

2.4 Abtoprfring

Der Abtropfring an der Mikrofoknkapel besteht aus Teflon. Dieses Material bewirkt, dass Schweiß und Schminke besondere leicht abtropfen. Dies verhindert, dass die Einsprech-schlitze des Mikrofons durch Schweiß oder Schminke ver

stopf werden, was zu dumpfem Klang und geringerer Empfindlichkeit des Mikrofons führen wurde. Entfern den Sie daher den Abtoprbring niemals vom Mikrofon!

Abb. 2: Abtoprfring

3 Anschluss

Sie können das HC 577 L ausschließlich mit Taschensendern von AKG betreiben.

• Stecken Sie den Mini-XLR-Stecker am Anschlusskabel des Mikrofons bis zum Anschlag in die Audio-Eingangsbuchse Ihres Taschensenders.

Der Stecker verriegelt sich automatisch.

Lesen Sie dazu die Bedienungsanleitung Ihres Taschensenders nach.

Das HC 577 L ist speziell für den Betrieb mit AKG-Taschensendern ausgelegt. Wenn sie das Mikrofon mit Taschensendern anderer Hersteller betreiben, kann es zu Fehl-funktionen kommt oder das Mikrofon beschädigt werden. Darüber hinaus kann in bestimmen Fälle die Gar-. tantie erloschen.

Wichtig!

Wichtig!

4 Anwendung

• Der Abtropfring aus durchsichtigem Teflon am Mikrofon verhindert, dass Schweiß oder Schminke die Einsprechsclitze verstoptf und dadurch den Klang verändert und die Empfindlichkeit des Mikrofons verringgert. Entfern den Sie daher niemals den Abtropfring vom Mikrofon!
• Nackenbügel und Mikrofonarm bestehen aus dunnwandigem Rohr. Verbiegen Sie diese Teile nur sehr vorsichtig. Wenn Sie die Teile zu stark verliegen, können sie brechen und erlischt die Garantie.

4.1 Mikrofonarm links oder rechts montieren

Abb.3:Mikrofonarm abziehen und am andere Ohrbugel montieren

Im Lieferzustand ist der Mikrofonarm rechts am Nackenbügel befestigt. Die Schnappverbindung erlaubtlichen, den Mikrofonarm auch links am Nackenbügel zu montieren:

Siehe Abb. 3/1, 2, 3.

Siehe Abb. 3/4.

1. Ziehen Sie die Mikrofonarm-Halterung (2) mit dem Mikrofonarm (3) in Pfeilrichtung vom Ohrbügel (1) ab.
2. Ziehen Sie die Abdeckung (4) vom anderen Ohrbügel ab.
3. Ziehen Sie das Kabel aus dem Kabelhalter (5).
4. Schieber Ben Sie die Mikrofonarm-Halterung (2) und die Abdeckung (4) bis zum Einrasten in den Drahtbogen unterhalb des jeweils anderen Ohrbügels (1) ein.

4 Anwendung

(Die Abdeckung (4) stabilisiert den Ohrbürger und verhindert, dass sich Haare im Drahtbogen verfangen.)

1. Drücken Sie das Kabel wieder in den Kabelhalter (5) hinein.

Zwei weiterete Mochigkeiten der Kabelführung

a) Um das Kabel fester im Kabelhalter zu fixieren, können Sie das Kabel zweimal durch den Kabelhalter führen. Achten Sie darauf, das übrige Kabel lose genug zu halten, um den Nackenbügel noch verstellen zu können.
b) Schieben Sie den Nackenbügel in die engste Stellung undziehen Sie Stecker und Kabel zwischen den beiden Drahtendurch.

Hinweis:

Siehe Abb. 3/5a.

Siehe Abb. 3/5b.

4.2 Mikrofon aufsetzen

1. Stellen Sie den Nackenbügel auf maximale Weite ein, indem Sie die beiden Drähte ganz auseinanderziehen.
2. Setzen Sie den Nackenbügel wie in Abb. 4 bis 6 gezeigt auf.
3. Schieben Sie die Drahte des Nackenbögels, falls erforderlich, sowieit zusammen, dass das Mikrofon sicher und bequem am Kopf sitzt.
4. Falls das Mikrofon auch in der engsten Stellung zu locker sitzt, können Sie den Nackenbügel und die Ohrbügel nachinnen biegen:

Abb. 4 bis 6:
Nackenbügel aufsetzen
und erger stellen

4 Anwendung

Abb. 7: Nackenbügel und Ohrbügel zurechtbiegen

Siehe Abb. 7.

• Halten Sie den Nackenbügel bzw. Ohrbügel fest an den in Abb. 7 bezeichneten Stellen und biegen Sie vorsichtig et was nachinnen.
• Probieren Sie, ob das Mikrofon better sicht. Falls nicht, verbügen Sie den Draht vorsichtig etwas weiter.

4.3 Mikrofonarm einstellen

Abb. 8/1, 2, 4: Mikrofonarm einstellen

Siehe Abb. 8/1.

Siehe Abb. 8/2.

Siehe Abb. 8/4.

1. Halten Sie mit einer Hand den Ohrbügel fest und hebeln Sie mit der anderen Hand die Führungsstülle des Mikrofonarms aus der Halterung hersa.
2. Halten Sie den Mikrofonarm am Kabelgriff fest und verschiben Sie die Führungsstüle. Die Position der Führungs-

tülle bestimmt den Abstand des Mikrofons zum Mund in Längsrichtung.

1. Drücken Sie die Führungsstüle wieder in die Halterung hinein.
2. Sie können den beiden Abstand des Mikrofons zur

Wange einstehen, indemn Sie den Mikrofonarm mit dem Kabelgriff drehen oder den Mikrofonarm vorsichtig biegen.

Versuchen Sie niemals, den Mikrofonarm in der Halterung zu verschiben. Sie wurden dadurch den Mikrofonarm beschädigen.
- Versuchen Sie niemals, den Mikrofonarm selbst aus der Halterung zu entfern! Das Rohr wurde durch die Belastung brechen.

1. Setzen Sie das Mikrofon auf.
2. Positionieren Sie die Mikrofonkapsel ca. 1 cm hinter dem Mundwinkel. These Position garantiert optimalen Signalpegel und minimale Popgeräusahe.
3. Wenn es aus optischen Gründen erforderlich ist,

konnen Sie die Mikrofonkapsel auch nahe beim Ohr platzie- ren. Der Signalpegel wird dann allerdings geringer sein.

• Um Verzerrungen und Popgeräutsche zu vermeiden, positionieren Sie die Mikrofonkapsel nicht direkt vor dem Mund!

• Positionieren Sie die Mikrofonkapsel immer so, dass sie nicht die Haut berühren kann! Durch direkten Kontakt mit der Haut konnten Feuchtigkeit, Schwei oder Schminke in die Kapsel gelangen und/oder mechaniische Störgeräutsche auftreten.

• Wenn der Mikrofonarm zu welt nach hinten ragt, können Sie diesen Teil des Mikrofonarms vorsichtig bisher zum Kopf biegen.

• Falls (z.B. im Freien) starke Wind- oder Popgeräische auftreten, stecken Sie den mitgelieferten Schaumstoff-Windschutz auf das Mikrofon auf.

Wichtig!

4.4 Mikrofon positionieren

Abb. 9: Akustisch opti
male Mikrofonposition.

Wichtig!

4.5 Windschutz

Hinweis:

Wichtig!

4 Anwendung

• Sie können den Windschutz entsprechend der Gesichtsfarbe des Trägers/der Trägerin schmicken.
• Achten Sie darauf, nicht mehr Schminke aufzutragen als unbedingt erforderlich. Zuviel Schminke verstopft die Schaumstoffporen und verändert dadurch den Klang des Mikrofons.

4.6 PB 77 montieren

Abb. 10: Höhenanbehungskappe PB 77 montieren

4.7 Abtopfring austauschen

4.8 Zwei Mikofone montieren Wichtig!

4.8.1 2 x HC 577 L

Um die Wiedergabe der hohen Frequenzen im Bereich um 12kHz um 3 dB anzuheiten, können Sie das Mikrofongehäuse gegen die mitgelieferte Hohenanhebungskappe PB 77 austauschen:

1. Halten Sie den Mikrofonarm senkrecht nach oben, um den AbtopfRING nicht zu verlieren.

2. Schrauben Sie das Mikrofongehäuse ab.

3. Schrauben Sie die Höhenanhebungskappe PB 77 auf.

4. Schrauben Sie das Mikrofongehäuse ab.

5. Entfernen Sie den Abtropfring und stecken Sie den neuen Abtropfring auf die Mikrofonkapsel auf.

6. Schrauben Sie das Mikrofongehäuse wieder auf.

7. Wenn Sie am Nackenbügel des HC 577 L zwei Mikrofone montieren, achten Sie darauf, die beiden Taschensender im großmöglichen Abstand voneinander zu platzieren, um gemeinseltige Störungen der Sendersignale zu vermeiden.

Der komplette Mikrofonarm mit Mikrofon, Kabel und Stecker sowie die Mikrofonarm-Halterung und der Kabelhalter sind im Service Center von AKG Wien ([e-mail]) einzeln erhalten.

1. Entfernen Sie die Abdeckung (1) vom "frei" Ohrbügel.
2. Schieben Sie die Mikrofonarm-Halterung (2) bis zum Einrasten in den Drahtbogen unterhalb des Ohrbögels (1) ein.
3. Halten Sie den Mikrofonarm am Kabelgriff (3) fest und ver-schieben Sie die Führungsstücke (4) an die gewünschte Position.
4. Drücken Sie die Führungsstücke (4) in die Halterung (2) hinen.
5. Klemmen Sie den zweiten Kabelhalter (5) am Nackenbügel an.
6. Drücken Sie das Kabel in den Kabelhalter (5) hinein.

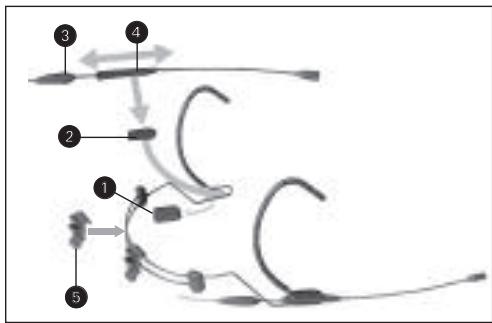

Abb. 11: Montage eines zweiten Mikrofonarms

Siehe Abb. 11.

Siehe auch Kapitel 4.3.

Siehe auch Kapitel 4.1, Schritt 5.

4.8.2 HC 577 L

+CK77

Abb. 12: CK 77 am Mikrofonarm befestigen

Siehe Abb. 12 auf Seite 11.

4 Anwendung

1. Befestigen Sie das CK 77 mit Klebeband am Mikrofonarm.
2. Führn Sie das Kabel zwischen den Nackenbügeldräten durch.

5.1 Oberflächen

5 Reinigung

Zum Reinigen von Metall- und Kunststoffoberflächen verwenden Sie ein mit Wasser befeuchtetes weiches Tuch (keinesfalls Reinigungsbenzin oder Lösungsmittel).

5.2 Mikrofon-gehäuse

Falls Schweiß oder Schminke in die Mikrofonkapsel gelamt,

1. Schrauben Sie das Mikrofongehäuse vom Mikrofonarm ab.
2. Schwenken Sie das Gehäuse in destilliertem Wasser.

Wichtig!

Das Gehäuse ist geerdet. Wenn Sie normales Leitungswasser verwenden, können Kalkablagerungen den Erdkontakt unterbrechen und zu Brummgeräussen führen. Reinigen Sie das Mikrofongehäuse davon nur mit destilliertem Wasser.
3. Lassen Sie das Gehäuse vollständig trocknen.
4. Schrauben Sie das Gehäuse wieder auf den Mikrofonarm auf.

5.3 Windschutz

• Den Schaumstoff-Windschutz waschen Sie am besten in einer milden Waschmittellösung. Der Windschutz ist sofort nach dem Trocknen wieder einsatzbereit.

Fehler	Mögliche Ursache	Behebung
Mikrofon faktioniert nicht.	1. Keine Speisespannung2. Kontakte im Mikrofo-narm verschmutzt, durch Feuchtigkeit kurz-geschlossen oder korrodiert.	1. Speisegerät überprüften.2. AKG-Service kontaktie-ren.
Starke Pop-, oder Wind- und Atemgeräusche hörbar.	Mikrofon zu nahe an Mund oder Nase.	1. Mikrofon-Einsprech-schlitze zum Mundwin-kel ausrichten und ge-ralde soweit von Mund und Nase entwickert, dass Atemgeräusche nicht mehr auftreten.2. Windschutz montieren.
Mikrofon klingt dumpf.	1. Verschmutzer Wind-schutz dampft hohe Frequenzen.2. Einsprechsclitze verstopft.	1. Windschutz reinigen.2. Mikrofongehäuse reinigen.
Mikrofon wird weniger empfindlich, Rückkopplung be-reits bei geringem Pegel.	1. Mikrofon zuweit vom Mundwinkel entwickelt.2. Einsprechsclitze verstopft.	1. Mikrofon;naher am Mundwinkel positionie-ren.2. Mikrofongehäuse reinigen.
Siehe auch Bedienungsanleitung des Senders und Empfängers!

Arbeitsweise:	Doppelmembran-Kondensatorwandler mit Permanentladung
Richtcharakteristik:	Kugel
Übertragungsbereich:	20 Hz bis 20.000 Hz
Leerlauf-Übertragungsfaktor:	8 mV/Pa
Grenzschalldruckpegel:	133 dB
Äquivalentschalldruckpegel:	<26 dB-A
Signal/Rauschabstand (A-bew.):	>68 dB
Elektrische Impedanz:	<3.500 Ohm
Empfohlene Lastimpedanz:	>10.000 Ohm
Speisespannung:	1,5 VDC bis 12 VDC
Stromaufnahme:	<0,6 mA
Anschlussstecker:	3-poliger Mini-XLR-Stecker
Kabellänge:	1,5 m
Oberfläche:	hautfarben, matt
Abmessungen (I x b x h):	ca. 180 x 130 x 85 mm
Gewicht netto/brutto :	ca. 15 g / 325 g

Dieses Produkt entspricht den in der Konformitätskerlärung angeführten Normen. Sie konnen die Konformitätskerlärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

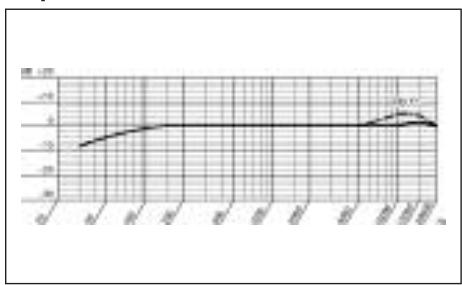

Frequenzkurve
