HC 577 L - Casque audio AKG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone serre-tête électrostatique à charge permanente
Marque	AKG
Modèle	HC 577 L
Directivité	Omnidirectionnel
Réponse en fréquence	20 Hz – 20 000 Hz
Sensibilité à vide	8 mV/Pa
Niveau sonore maximal	133 dB
Niveau de bruit équivalent	< 26 dB-A
Rapport signal/bruit	> 68 dB (pondéré A, 1 Pa)
Impédance électrique	< 3 500 ohms
Impédance de charge recommandée	> 10 000 ohms
Tension d'alimentation	1,5 – 12 V CC
Consommation	< 0,6 mA
Connecteur	Mini-XLR 3 points
Longueur de câble	1,5 m
Poids net	15 g
Dimensions (L x l x h)	180 x 130 x 85 mm
Couleur du boîtier	Chair, mat
Applications principales	Scène, télévision, utilisation professionnelle
Caractéristiques spéciales	Capsule double diaphragme avec membrane anti-transpiration ; perche démontable et réglable ; montage à gauche ou à droite ; bague collectrice en Téflon ; capuchon d'accentuation des aigus PB 77 en option ; possibilité de monter deux micros
Entretien	Nettoyer les surfaces avec un chiffon doux humide ; rincer le boîtier du micro à l'eau distillée ; laver la bonnette anti-vent à l'eau savonneuse douce
Sécurité	Lire la notice avant utilisation ; vérifier la sécurité de l'appareil raccordé ; éliminer les piles usagées conformément à la réglementation ; emballage recyclable
Pièces détachées et réparabilité	Perche de micro avec capsule, câble et connecteur ; support de perche ; attache-câble ; bague collectrice ; capuchon PB 77. Disponibles auprès du SAV AKG ([e-mail])
Garantie	L'utilisation avec des émetteurs d'autres marques ou une déformation excessive peut annuler la garantie

FOIRE AUX QUESTIONS - HC 577 L AKG

Comment monter la mini-perche de micro sur le côté gauche ?

Faites glisser le support avec la mini-perche vers l’extérieur pour le détacher de la branche d’oreille droite. Enlevez l’embout de l’autre branche. Faites glisser le support et l’embout jusqu’à enclenchement sur la branche gauche. Enroulez le câble dans l’attache.

Comment régler la distance entre le micro et les lèvres ?

Maintenez la branche d’oreille d’une main et faites sauter la douille de guidage de son support avec l’autre. Déplacez la douille pour ajuster la distance longitudinale. Pour la distance latérale, faites pivoter la mini-perche ou courbez-la avec précaution.

Que faire si le micro ne fonctionne pas ?

Vérifiez que le micro est sous tension (alimentation de l’émetteur). Si les contacts dans la mini-perche sont encrassés ou corrodés, contactez le service après-vente AKG.

Comment éviter les bruits de souffle ou de vent ?

Orientez la capsule vers la commissure des lèvres et éloignez-la suffisamment pour éliminer les bruits. Utilisez la bonnette anti-vent fournie.

Pourquoi le son est-il mat ?

Cela peut être dû à une bonnette encrassée (nettoyez-la) ou à l’obturation des fentes du micro. Nettoyez le boîtier du micro avec de l’eau distillée.

Comment monter un second micro sur l’arceau ?

Enlevez l’embout de la branche libre. Enforcez le support de la seconde mini-perche jusqu’à enclenchement. Réglez la position, puis fixez l’attache de câble supplémentaire sur l’arceau.

Comment nettoyer le boîtier du micro ?

Dévissez le boîtier de la mini-perche. Rincez-le en l’agitant dans de l’eau distillée (pas d’eau du robinet à cause du calcaire). Laissez sécher complètement avant de revisser.

À quoi sert la bague collectrice en Téflon ?

Elle empêche la sueur et le maquillage d’obturer les fentes du micro, ce qui éviterait une altération du son et une baisse de sensibilité. Laissez-la toujours en place.

Puis-je utiliser ce micro avec un émetteur d’une autre marque ?

Non, le HC 577 L est conçu pour les émetteurs de poche AKG. L’utilisation avec d’autres marques peut causer des dysfonctionnements, des dommages ou annuler la garantie.

Comment accentuer les aigus ?

Vous pouvez remplacer le boîtier du micro par le capuchon d’accentuation de l’aigu PB 77 fourni. Cela donne un gain de 3 dB autour de 12 kHz. Maintenez la mini-perche verticale pour ne pas perdre la bague collectrice, dévissez le boîtier et vissez le capuchon PB 77.

MODE D'EMPLOI HC 577 L AKG

Veuillez lire cette notice avant d'utiliser le système!

1 Sécurité et environnement 29

1.1 Symboles utilisés 29 1.2 Sécurité 29 1.3 Environnement 29

2 Description 29

2.1 Introduction 29 2.2 Fournitures d'origine 29 2.3 Brève description 30 2.4 Bague collectrice 31

4 Utilisation 32

4.1 Montage de la mini-perche de micro à droite ou à gauche 32 4.2 Ajustement du serre-tête 33 4.3 Réglage de la mini-perche de micro 34 4.4 Positionnement du micro 35 4.5 Bonnette anti-vent 35 4.6 Montage du PB 77 36 4.7 Remplacement de la bague collectrice 36 4.8 Montage de deux micros 36

4.8.1 Deux HC 577 L 36 4.8.2 HC 577 L + CK 77 37

5 Nettoyage 38

5.1 Surfaces 38 5.2 B ottier du micro 38 5.3 Bonnette anti-vent 38

1 Sécurité et environnement

Ce symbole est placé devant une instruction dont la non-observation peut entraîner des dégâts sur l'appareil ou être à l'origine d'un dysfonctionnement. Observez scrupuleusement ces instructions pour que votre appareil fonctionne correctement.

• Vérifiez si l'appareil sur lequel vous voulez brancher le microphone répond aux règlements de sécurité en vigueur et possée une prise de terre de sécurité.
• Eliminez toujours les piles et accus uses conformément aux prescriptions en vigueur. Ne mettez jamais une pile ou un accu au feu (risque d'explosion) et ne les mettez pas aux ordures.
• Si vous mettez le micro à la ferraille, enlevez les piles ou les accus, démontez boitier, électronique et câbles et éliminez chacun de ces éléments conformément aux prescriptions en vigueur.
• L'emballage est recyclable. Déposez l'emballage dans un récipient de collecte prévu à cet effet.

2 Description

Nous vous remercions d'avoir choisi un produit d'AKG et vous invitons à lire attentivement le présent mode d'emploi avant de mettre votre micro en service. Conservez soigneusement le mode d'emploi pour l'avoir toujours sous la main lorsque vous en avez besoin de le consulter. Nous espérons que vous aurez beaucoup de satisfaction et de succès avec votre micro.

• Microphone HC 577 L Bonnette anti-vent W77 Capuchon d'accentuation de l'aigu PB 77
• Bague collectrice en Teflon
• Contrôlez si le carton contient bien tous les éléments énumérés ci-dessus. Si ce n'est pas le cas, veuillez contacter votre distributeur AKG.

2.2 Fournitures d'origine

2.3 Brève description

2 Description

Le HC 577 L est un microphone sur serre-tête hautement professionnel, en technique électrostatique, spécialement développé pour les besoins de la scène et de la télévision nécessitant un micro pratiquement « invisible ». Il est par conséquent extrêmement léger.

La capsule à double diaphragme (1) du HC 577 L est revêtue d'une membrane de protection à couche d'or vaporisée s'opposant à la pénétration de sueur et d'humidité dans le transducteur. Le risque de défaillances dues à l'humidité est donc pratiquement inexistant.

La mini-perche de micro (2) de même que son support (3) sont démontables. Vous pouvez donc monter la mini-perche (2) à volonté sur la branche d'oreille droite ou gauche (4). Par ailleurs, vous pouvez monter la mini-perche en un point quelconque dans son support, ce qui vous permet de varier à volonté la distance du micro aux lèvres.

Cette modularité vous offre en même temps la possibilité de monter un second microphone sur l'autre branche d'oreille, pour avoir un micro de secours p. ex. pour une représentation d'opéra en plein air. La mini-perche de micro avec la capsule et le câble de même que le support de la mini-perche peuvent être commandés séparément auprès du SAV d'AKG ([e-mail]). La réponse en fréquence du microphone dans l'aigu est pratiquement linéaire. Le capuchon d'accentuation de l'aigu PB 77 donne une accentuation de 3 dB à 12 kHz env.

2.4 Bague collectrice

La bague collectrice placée sur la capsule du micro est en Teflon. La sueur et le maquillage glissent particulièrement bien sur ce matériel. On évite ainsi une obturation des fentes par la sueur ou le maquillage, qui amortissait le son et réduisait la

sensibilité du micro. Laissez donc toujours la bague collectrice sur le micro!

Fig. 2: Bague collectrice

3 Baccordement

Le HC 577 L ne peut être utilisé qu'avec des émetteurs de poche AKG.

• Branchez le connecteur mini-XLR sur le cable de raccordement du micro en l'enfonçant à fond dans l'embase d'entrée audio de votre émetteur de poche.

Le connecteur se verrouille automatiquement.

Veuillez vous reporter à ce sujet dans le mode d'emploi de votre émetteur de poche.

Le HC 577 L L est spécialement conçu pour être utilisé avec des émetteurs de poche AKG. L'utilisation de ce micro avec des émetteurs d'autres marques peut être cause de dysfonctionnements ou de dégâts sur le micro. Elle peut en outre, dans certains cas, entraîner la perte de la garantie.

Important!

4 Utilisation

• La bague collectrice en Teflon transparent placée sur le micro empêche la sueur et le maquillage d'obturer les fentes, ce qui aurait pour effet de modifier le son et de réduire la sensibilité du micro. Laissez donc toujours la bague collectrice sur le micro. L'arceau de nuque et la mini-perche de micro consistant en tubes à paroi mince. Ne les courbez qu'avec d'infinies précautions. En les déformant excessivement, vous risqueriez de les casser, en perdant la garantie.

4.1 Montage de la mini-perche de micro à droite ou à gauche

Fig. 3: Comment détacher la mini-perche de micro et la remonter de l'autre côté

À la livraison, la mini-perche de micro est montée sur la droite de l'arceau se portant sur la nuque. Vous pouvez aisément la changer de côte grâce à la fixation à déclic :

1. Faites glisser le support (2) avec la mini-perche de micro (3) dans le sens de la flèche pour la détacher de la branche d'oreille (1).
2. Enlevez l'embout (4) de l'autre branche.
3. Sortez le câble de l'attache (5).
4. Faites glisser le support de la mini-perche de micro (2) et l'embout (4) jusqu'à enclenchement dans l'arceau au-dessous de l'autre branche d'oreille (1).

(L'embout (4) stabilise la branche d'oreille et empêche que les cheveux ne se prennt dans le fil de l'arceau.)

1. Enroulez le câble dans l'attache (5).

Deux autres positions possibles du câble

a) Pour obtenir une meilleure stabilité du cable dans son support, vous pouvez le faire passer deux fois dans le support de cable. Le cable doit cependant rester assez lâche pour vous permettre de modifier encore le réglage de l'arceau. b) Réglez l'arceau en le serrant au maximum et tirez la fiche et le cable entre les deux branches.

1. Desserrez l'arceau au maximum en faisant coulisser les deux fils.
2. Placez l'arceau sur la nuque comme indiqué aux Fig. 4 à 6.
3. Resserrez le cas échéant les fils de l'arceau pour assurer une bonne stabilité.
4. Si l'arceau n'est pas bien d'aplomb même lorsqu'il est serré au maximum, courbez l'arceau et les branches d'oreille vers l'intérieur:

Fig. 4 à 6: Comment mettre les serre-tête sur la nuque et le resserrer

Remarque :

Voir Fig. 3/5a.

Voir Fig. 3/5b.

4 Utilisation

Voir Fig. 7.

Fig. 7: Recourber l'arceau et les branches

• Maintenez fermement l'arceau ou la branche à l'endroit indiqué à la Fig. 7 et courbez-les avec précautions vers l'intérieur.
• Essayez si le micro tient mieux. Si ce n'est pas le cas, courbez encore un peu plus le fil métallique, toujours avec précautions.

4.3 Réglage de la mini-perche de micro

Fig. 8/1,2,4: Réglage de la mini-perche de micro

Voir Fig. 8/1.

1. Maintenez la branche d'oreille d'une main tandis que de l'autre vous faites sauter la douille de guidage de la mini-perche de micro de son support.

Voir Fig. 8/2.

1. Maintenez la mini-perche de micro par le centre d'extrémité et déplacez la douille de guidage. La position de la douille

de guidage détermine la distance entre le micro et les lèvres dans le sens de la longueur.

1. Enforcez la douille de guidage dans son support.

Voir Fig. 8/4.

1. Pour régler la distance latérale du micro à la joue,

faites pivoter la mini-perche de micro en la tenant par le cône d'extrémité ou courbez la mini-perche avec précautions.

N'essayez jamais de faire glisser la mini-perche de micro dans le support sous peine d'abimer celle-ci. - N'essayez jamais d'extraire la mini-perche de micro proprement dite du support. Le tube casserait sous la contrainte.

1. Mettez l'arceau sur la nuque.
2. Positionnez la capsule du micro à 1 cm environ derrière la commissure des lèvres. Cette position garantit un niveau de signal optimal et un minimum de pops.
3. Si les exigences optiques le demandent, vous pouvez aussi positionner le micro plus en arrière de l'oreille. Toutefois, dans ce cas, le signal sera affaibli. Pour éviter les distorsions et les pops, ne placez jamais la capsule de micro directement devant la bouche!
4. Positionnez toujours la capsule de micro de manière à ce qu'elle ne puisse pas être en contact avec la peau! Si c'était le cas, la sueur et l'humidité pourraient pénétrer dans le micro et vous risqueriez d'avoir des bruits mécaniques gênants.
5. Si la mini-perche de micro dépasse trop dernières, vous pouvez recourber cette partie avec précautions pour la rapprocher de la tête.
6. Si vous risquez d'avoir des pops ou des bruits de vent génants (p. ex. en plein air), mettez la bonnette fournie sur le micro.

Important!

4.4 Positionnement du microphone

Fig. 9: Position du micro optimale pour l'acoustique

Important!

4.6 Montage du PB 77

Fig. 10: Montage du capuchon d'accentuation de l'aigu PB 77

4 Utilisation

• Vous pouvez maquiller la bonnette en accord avec le teint de la personne qui porte le micro.
• Attention de ne pas faire un maquillage trop épais! Un excès de produit de maquillage boucherait les pores de la mousse, ce qui modifierait le son du microphone.

Pour accentuer de 3 dB les fréquences élevées autour de 12 kHz, vous pouvez échanger le boîtier du micro contre le capuchon d'accentuation de l'aigu PB 77 foumi :

1. Maintenez la mini-perche de micro relevante à la verticale pour ne pas perdre la bague collectrice.
2. Devissez le boitier du micro.
3. Vissez le capuchon d'accentuation de l'aigu PB 77.

4.8 Montage de deux microphones important ! ▲

1. Dévissez le boîtier du micro.
2. Enlevez la bague collectrice et mettez la bague neue sur la capsule de micro.
3. Revissez le boîtier du micro.
4. Si vous montez deux micros sur l'arceau du HC 577 L, èrent entre eux.

La mini-perche de micro compte avec microphone, câble et connecteur ainsi que le support de la mini-perche et l'attache de câble peuvent être commandés séparément au SAV d'AKG à Vienne ([e-mail]).

1. Enlevez l'embout (1) de la branche "libre".
2. Enforcez le support de la mini-perche de micro (2) jusqu'à ce qu'elle s'enclenche dans le fil arqué au-dessous de la branche d'oreille (1).
3. Maintenez la mini-perche de micro immobile en la tenant par le cône d'extrémité (3) et glissez la douille de guidage (4) dans la position voulue.
4. Enforcez la douille de guidage (4) dans le support (2).
5. Fixez la seconde attache de câble (5) sur l'arceau.
6. Enforcez le câble dans l'attache de câble (5).

Fig. 12: Fixation du CK 77 sur la mini-perche de micro

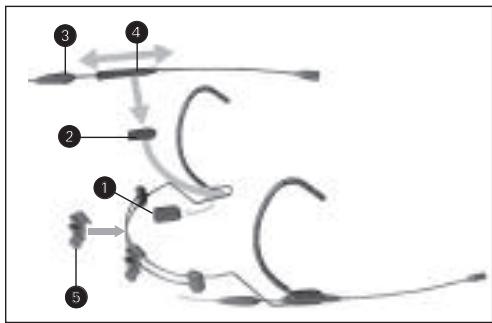

Fig. 11: Montage d'une deuxième mini-perche de micro

Voir Fig. 11.

Voir aussi section 4.3.

Voir aussi section 4.1, point 5.

+CK77

Voir Fig. 12 page 37.

4 Utilisation

1. Fixez le CK 77 sur la mini-perche de micro à l'aide d'un ruban adhésif.
2. Glissez le câble entre les fils de l'arceau.

5 Nettoyage

• Pour nettoyer les surfaces de métal et de matière plastique, utilisez un chiffon doux humecté d'eau (ne jamais utiliser d'essence ou de solvants).

5.2 Boîtier du micro

S'il a pénétré de la sueur ou du maquillage dans la capsule du micro :

1. Dévissez le boîtier du micro de la mini-perche.
2. Rincez le boîtier en l'agitant dans l'eau distilled.

Le boitier est relié à la terre. Si vous utilisez l'eau du robinet, des dépôts calcaires risquent d'interrompre le contact à la terre et de provoquer des renflements. Utilisez donc exclusivement de l'eau distilled.

1. Attendez que le boîtier soit parfaitement sec.
2. Revissez le boîtier sur la mini-perche.

5.3 Bonnette anti-vent

• La bonnette en mousse se lave à l'eau avec un détergent doux. Elle peut être réutilisée lorsqu'elle est sèche.

Problème	Cause possible	Remède
Le micro ne fonctionne pas.	1. Le micro n'est pas sous tension. 2. Les contacts dans la mini-perché sont en crassés, court-circuités par l'humidité ou corro-dés.	1. Vérifier l'appareil d'alien-mentation. 2. Contacter le S.A.V. d'AKG.
On entend des bruits de souffle, de vent ou des pops génants.	• Le micro est trop préc des lèvres ou du nez.	1. Orienter le côte sensible du micro vers la com-missure des lèvres et l'éloigner des lèvres et du nez juste ce qu'il faut pour qu'on n'entende plus de bruits de sou-fle. 2. Mettre une bonnette anti-vent.
Son mat.	1. La bonnette est encras-sée et attenue les hau-tes fréquences. 2. Les fentes du micro sont obturées.	1. Nettoyer la bonnette. 2. Nettoyer le boîtier du micro.
Le micro est moins sensible, le larsen se manifeste déjà pour un faible niveau so-nore.	1. Le micro est trop loin de la commissure des lèv-res. 2. Les fentes du micro sont obturées.	1. Rapprocher le micro de la commissure des lèv-res. 2. Nettoyer le boîtier du micro.
Veuillez vous reporter aussi aux notices d'emploi de l'émetteur et du récepteur !

Fonctionnement :	Transducteur electrostatique à double dia phragme, à charge permanente
Directivité :	Omnidirectionnel
Réponse en fréquence :	20 Hz ... 20.000 Hz
Sensibilité à vide :	8 mV/Pa
Niveau maximum de pression sonore :	133 dB
Niveau de bruit équivalent :	<26 dB-A
Rapport signal/bruit à 1 Pa (pondéré A) :	>68 dB
Impédance électrique :	<3.500 ohms
Impédance de charge recommandaée :	>10.000 ohms
Tension d'alimentation:	1,5 V ... 12 V c.c.
Consommation:	<0,6 mA
Connecteur:	mini-XLR, 3 points
Longueur du cable :	1,5 m
Boîtier :	couleur chair, mat
Dimensions (L x l x h) :	180 x 130 x 85 mm
Poids net/brut :	15 g/325 g

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

Réponse en fréquence

Diagramme polaire

Pagina

Veuillez fig. 11. Veuillez également chapitre 4.3.

Veuillez également chapitre 4.1, étape 5.

4.8.2 HC 577 L + CK 77
