MANUALE UTENTE UA-1EX EDIROL

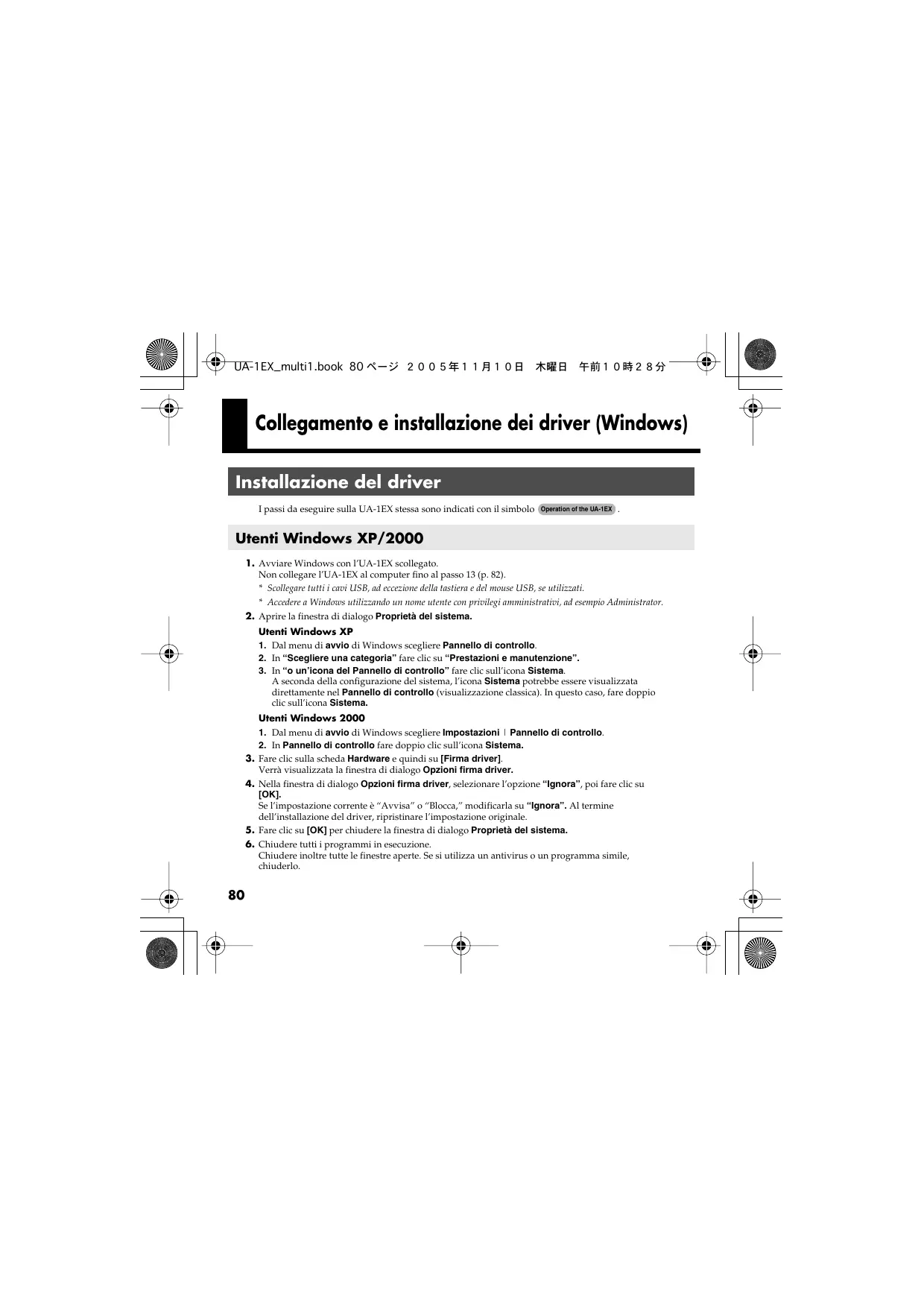

Collegamento e installazione dei driver (Windows) Installazione del driver I passi da eseguire sulla UA-1EX stessa sono indicati con il simbolo Operation of the UA-1EX

Utenti Windows XP/2000

1. Avviare Windows con l’UA-1EX scollegato.

Non collegare l’UA-1EX al computer fino al passo 13 (p. 82).

• Scollegare tutti i cavi USB, ad eccezione della tastiera e del mouse USB, se utilizzati.
• Accedere a Windows utilizzando un nome utente con privilegi amministrativi, ad esempio Administrator.

2. Aprire la finestra di dialogo Proprietà del sistema.

1. Dal menu di avvio di Windows scegliere Pannello di controllo.

2. In “Scegliere una categoria” fare clic su “Prestazioni e manutenzione”.

3. In “o un’icona del Pannello di controllo” fare clic sull’icona Sistema.

A seconda della configurazione del sistema, l’icona Sistema potrebbe essere visualizzata direttamente nel Pannello di controllo (visualizzazione classica). In questo caso, fare doppio clic sull’icona Sistema.

1. Dal menu di avvio di Windows scegliere Impostazioni | Pannello di controllo.

2. In Pannello di controllo fare doppio clic sull’icona Sistema.

Fare clic sulla scheda Hardware e quindi su [Firma driver]. Verrà visualizzata la finestra di dialogo Opzioni firma driver. Nella finestra di dialogo Opzioni firma driver, selezionare l’opzione “Ignora”, poi fare clic su [OK]. Se l’impostazione corrente è “Avvisa” o “Blocca,” modificarla su “Ignora”. Al termine dell’installazione del driver, ripristinare l’impostazione originale. Fare clic su [OK] per chiudere la finestra di dialogo Proprietà del sistema. Chiudere tutti i programmi in esecuzione. Chiudere inoltre tutte le finestre aperte. Se si utilizza un antivirus o un programma simile, chiuderlo. UA-1EX_multi1.book 81 ページ ２００５年１１月１０日

7. Preparare il CD-ROM.

Inserire il CD-ROM nell’apposita unità del computer. Se viene visualizzato il messaggio “È possibile eseguire la stessa operazione ogni volta che si inserisce un disco o che si connette una periferica con il seguente tipo di file” fare clic su [Annulla].

8. Scegliere Esegui… dal menu di avvio di Windows.

Verrà visualizzata la finestra di dialogo “Esegui...”.

9. Nel campo Apri della finestra di dialogo Esegui immettere la seguente stringa e quindi fare clic su

[OK]. D: \Driver\XP2k\setup.exe

• L’identificativo dell’unità è “D:” nell’esempio riportato qui, ma potrebbe essere diverso sul sistema utilizzato. Utilizzare la lettera corrispondente all’unità CD-ROM in uso.

10. Verrà visualizzata la finestra di dialogo Installazione driver.

Fare clic su [Avanti].

11. Per avviare l’installazione, fare di nuovo clic su [Avanti] L’installazione avrà inizio.

Utenti Windows XP Se “Opzioni firma driver” al passo 4 è impostato su “Ignora” verrà visualizzata una finestra di dialogo con il simbolo “!” o “x” Se viene visualizzato un pulsante [Continua], fare clic su [Continua] per procedere con l’installazione. Se non è possibile continuare, fare clic su [OK] e ripetere l’installazione del driver dal passo 1. Italiano Utenti Windows 2000 Se “Opzioni firma driver” al passo 4 è impostato su “Ignora” verrà visualizzata la finestra di dialogo “Firma digitale non trovata”. Se viene visualizzato un pulsante [Sì], fare clic su [Sì] per procedere con l’installazione. Se non è possibile continuare, fare clic su [OK] e ripetere l’installazione del driver dal passo 1. Verrà visualizzata la finestra di dialogo “Setup is now ready to install the drivers”.

Español Operation of the UA-1EX Spostare l’ADVANCED (mode select) switch dell’UA-1EX sulla posizione ON.

• Il driver non può essere installato seguendo la procedura sotto indicata se l’interruttore è impostato su OFF.

Operation of the UA-1EX Collegare l’UA-1EX al computer. Viene visualizzato il messaggio “Installazione guidata nuovo hardware”. Attendere qualche minuto.

• Questo apparecchio è provvisto di un circuito di protezione. È necessario attendere qualche secondo dopo aver collegato l’UA-1EX prima che l’apparecchio funzioni normalmente. Utenti Windows XP

1. Appare la finestra di dialogo Installazione guidata nuovo hardware.

Se viene visualizzato il messaggio “Consentire la connessione a Windows Update per la ricerca di software?”, scegliere “No” e quindi fare clic su [Avanti].

2. Verificare che “EDIROL UA-1EX” sia visualizzato, quindi scegliere “Ricerca il miglior driver

disponibile in questi percorsi” e fare clic su [Avanti]. Se “Opzioni firma driver” al passo 4 è impostato su “Ignora” verrà visualizzata una finestra di dialogo con il simbolo “!”. Fare clic su [Continua] per procedere con l’installazione. Utenti Windows 2000 Se “Opzioni firma driver” al passo 4 è impostato su “Ignora” verrà visualizzata la finestra di dialogo “Firma digitale non trovata”. Fare clic su [Sì] per procedere con l’installazione.

14. Verrà visualizzata la finestra di dialogo Completamento dell’Installazione guidata nuovo

hardware in corso. Fare clic su [Fine].

15. Nella finestra di dialogo Installazione driver fare clic su [Chiudi].

L’installazione del driver è completata. Se viene visualizzata la finestra di dialogo Modifica delle impostazioni di sistema, scegliere [Sì]. Windows verrà riavviato automaticamente.

• Se è stata modificata l’impostazione nella finestra “Opzioni firma driver” al punto 4, ripristinare l’impostazione originale dopo il riavvio di Windows.

Collegamento e installazione dei driver (Macintosh) Installazione del driver

• Se durante l’installazione viene visualizzata la finestra di dialogo “Authenticate”, inserire la password e fare clic su “OK”.
• La schermata visualizzata potrebbe variare a seconda dell’ambiente e del sistema operativo installato.

1. Dopo aver scollegato l'UA-1EX, avviare il Macintosh.

• Scollegare tutti i cavi USB, ad eccezione della tastiera e del mouse USB, se utilizzati.

2. Chiudere tutti i programmi in esecuzione.

Se si utilizza un programma antivirus o simile, accertarsi che sia anch’esso chiuso.

3. Preparare il CD-ROM.

Inserire il CD nell’apposita unità del Macintosh.

4. Nella cartella Driver(Mac OS X) del CD-ROM, fare doppio clic su UA1EXUSBDriver.pkg.

• È possibile che venga visualizzato un messaggio simile a “This Installer package needs to...” Fare clic su “Continua”.

5. Sullo schermo comparirà il seguente messaggio: “Welcome to the EDIROL UA-1EX Driver Installer”.

Fare clic su [Continue].

6. Sullo schermo verrà visualizzato il messaggio: “Select a Destination”.

Selezionare l’unità in cui è installato il sistema operativo e fare clic su [Continua].

• Selezionare il disco di avvio come unità.

7. Verrà visualizzato il messaggio “Installazione Standard”.

Fare clic su [Installa] o [Upgrade].

8. Verrà visualizzato il messaggio “Installing this software requires you to restart your computer

when the installation is done.” Fare clic su [Continua installazione].

9. Verrà visualizzato il messaggio “The software was successfully installed”.

Fare clic su [Riavvia] per riavviare il computer. L’installazione del driver UA-1EX è giunta al termine. Successivamente, configurare il dispositivo audio. (→“Impostazioni dei dispositivi di ingresso/ uscita” (p. 84))

Italiano Operation of the UA-1EX Español I passi da eseguire sulla UA-1EX stessa sono indicati con il simbolo Deutsch Utenti Mac OS X UA-1EX_multi1.book 84 ページ ２００５年１１月１０日

Impostazioni dei dispositivi di ingresso/uscita Se si intende utilizzare l’UA-1EX con il sequencer iTunes fornito insieme al proprio Macintosh, specificare i dispositivi di ingresso/uscita come segue. La procedura per le impostazioni del dispositivo è diversa a seconda del sequencer che si sta utilizzando. Per maggiori informazioni, fare riferimento al manuale utente del programma utilizzato.

• La schermata visualizzata potrebbe variare a seconda dell’ambiente e del sistema operativo installato.

Operation of the UA-1EX Spostare l’ADVANCED (mode select) switch dell’UA-1EX sulla posizione ON.

• Il driver non può essere installato seguendo la procedura sotto indicata se l’interruttore è impostato su OFF.

Operation of the UA-1EX Collegare l’UA-1EX al Macintosh.

• Questo apparecchio è provvisto di un circuito di protezione. È necessario attendere qualche secondo dopo aver collegato l’UA-1EX prima che l’apparecchio funzioni normalmente.

3. Aprire “System Preferences” e fare clic su “Sound”.

4. Nella scheda Sound Effects, impostare “Play alerts and sound effects through” su “EDIROL UA-1EX

• Il valore “44.1 kHz” è utilizzato in queste pagine solo a fini esplicativi; quello reale dipenderà dall'effettiva impostazione dell'Sampling frequency select switch sull'UA-1EX.

5. Nella scheda Output, impostare “Choose a device for sound output” su “EDIROL UA-1EX 44.1 kHz”.

• Se si desidera che il suono venga emesso dai diffusori del Macintosh, scollegare l’UA-1EX dal Macintosh.

6. Nella scheda Input, impostare “Choose a device for sound input” su “EDIROL UA-1EX 44.1 kHz”.

7. Al termine delle impostazioni, chiudere la finestra di dialogo.

Prima di utilizzare il proprio sequencer con l’UA-1EX, si prega di tenere presente quanto segue

• Prima di avviare il software sequencer, collegare l’UA-1EX al computer.
• Non scollegare l’UA-1EX mentre il sequencer è in esecuzione. Chiudere il software sequencer prima di scollegare l’UA-1EX.
• L'UA-1EX non funzionerà in ambiente Classic Mac OS X. Utilizzarlo quando l'ambiente Classic non è in esecuzione.
• Per ulteriori informazioni sulle impostazioni, fare riferimento al manuale utente del software sequencer. La procedura di configurazione delle impostazioni di ingresso/uscita audio è giunta al termine.
