MANUALE UTENTE DN-C615 MARANTZ

PER IL LETTORE ITALIANO

• Manneggiate il filo di alimentazione con cura. Agite per la spina quando scollegate il cavo dalla presa.

• Tenete l’unità lontana dall’umidità, dall’acqua e dalla polvere.

• Disinnestate il filo di alimentazione quando avete l’intenzione di non usare il filo di alimentazione per un lungo periodo di tempo.

• E’ importante che nessun oggetto è inserito all’interno dell’unità.

• Assicuratevvi che l’unità non venga in contatto con insetticidi, benzolo o solventi.

• DICHIARAZIONE DI CONFORMITÀ Dichiariamo con piena responsabilità che questo prodotto, al quale la nostra dichiarazione si riferisce, è conforme alle seguenti normative: EN60065, EN55013, EN55020, EN61000-3-2 e EN610003-3. In conformità con le condizioni delle direttive 73/23/EEC, 89/336/EEC e 93/68/EEC.

• Evitate di esporre l’unità a temperature alte. Assicuratevi che ci sia un’adeguata dispersione del calore quando installate l’unità in un mobile per componenti audio.

• Non coprite i fori di ventilazione.

• Non smontate mai, nè modificate l’unità in nessun modo.

• Usare compact disc che includono il marchio

I CD con forme particolari (CD a forma di cuore, CD ottogonali ecc.) non possono essere riprodotti su questo apparecchio. L’apparecchio si potrebbe danneggiare se si cerca di farlo. Non utilizzare questi CD.

• Lors de l’utilisation de nouveaux disques en particulier, utiliser un stylo à bille, etc., pour enlever le résidu.
• Il disco può non essere riprodotot in modo normale se ci sono dei residui lungo I bordi del foro centrale.
• Usate una penna, ecc., per rimuovere I residui, specialmente quando usate dischi nuovi.
• El disco no puede ser reproducido normalmente debido a la terminación deficiente de los bordes del agujero central.

• Symboler SPACE SPACE
• Quest’unità può visualizzare dei testi sul display durante la riproduzione di CD che contengono dei testi in inglese. Il disco CD con testi include il marchio mostrato qui a destra. NOTA:
• Quest’unità è in grado di fornire una visualizzazione dei testi usando i seguenti tipi di caratteri. Altri tipi di caratteri causeranno la visualizzazione dell’indicazione

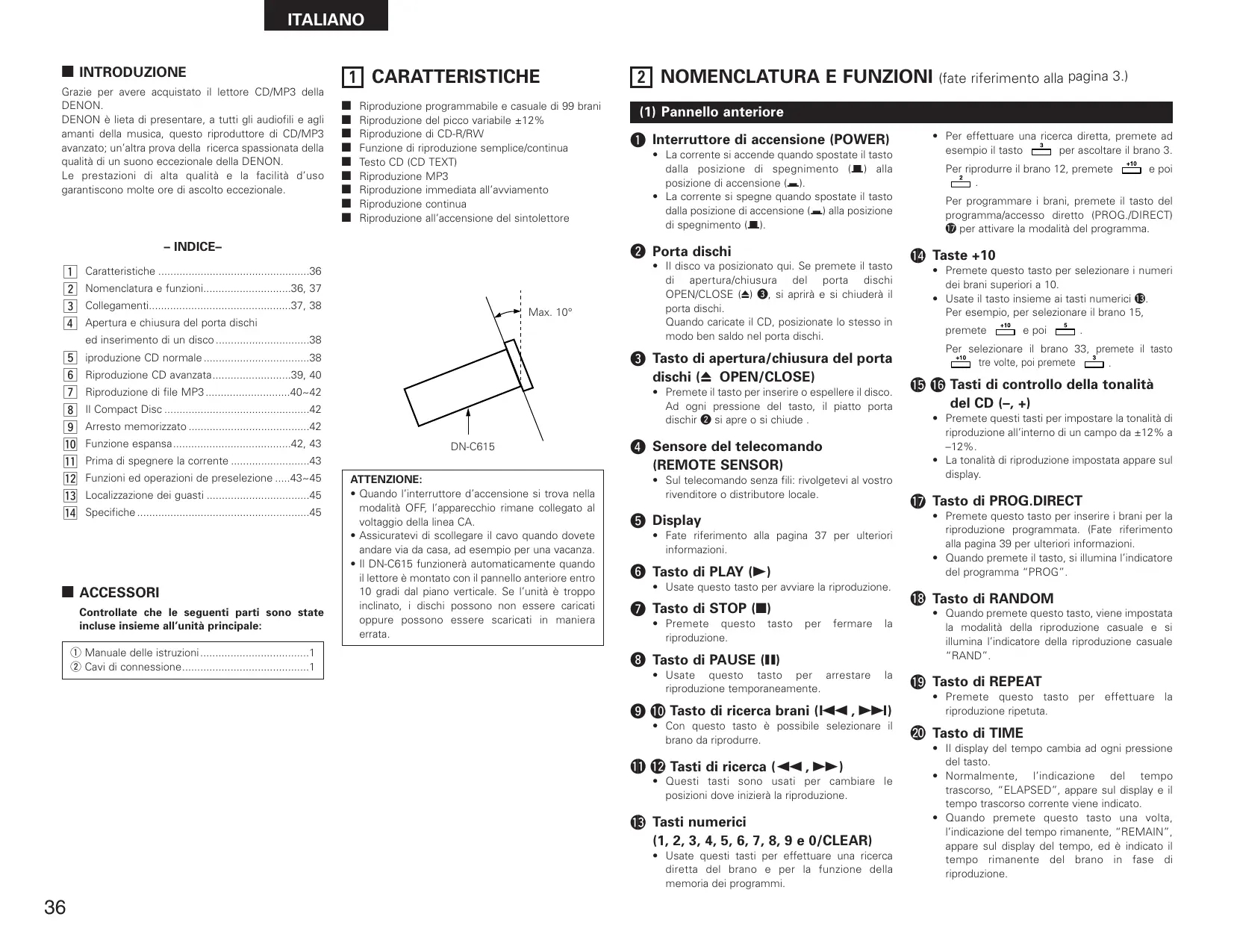

ITALIANO 2 INTRODUZIONE Grazie per avere acquistato il lettore CD/MP3 della DENON. DENON è lieta di presentare, a tutti gli audiofili e agli amanti della musica, questo riproduttore di CD/MP3 avanzato; un’altra prova della ricerca spassionata della qualità di un suono eccezionale della DENON. Le prestazioni di alta qualità e la facilità d’uso garantiscono molte ore di ascolto eccezionale. 1 CARATTERISTICHE

Riproduzione programmabile e casuale di 99 brani Riproduzione del picco variabile ±12% Riproduzione di CD-R/RW Funzione di riproduzione semplice/continua Testo CD (CD TEXT) Riproduzione MP3 Riproduzione immediata all’avviamento Riproduzione continua Riproduzione all’accensione del sintolettore – INDICE–

Nomenclatura e funzioni.............................36, 37 Collegamenti...............................................37, 38 Max. 10° Apertura e chiusura del porta dischi q Interruttore di accensione (POWER)

• La corrente si accende quando spostate il tasto dalla posizione di spegnimento (£ ) alla posizione di accensione (¢).
• La corrente si spegne quando spostate il tasto dalla posizione di accensione (¢) alla posizione di spegnimento (£).

• Il disco va posizionato qui. Se premete il tasto di apertura/chiusura del porta dischi OPEN/CLOSE (5) e, si aprirà e si chiuderà il porta dischi. Quando caricate il CD, posizionate lo stesso in modo ben saldo nel porta dischi. e Tasto di apertura/chiusura del porta iproduzione CD normale ...................................38 Riproduzione CD avanzata..........................39, 40 dischi (5 OPEN/CLOSE) Riproduzione di file MP3 ............................40~42

• Premete il tasto per inserire o espellere il disco. Ad ogni pressione del tasto, il piatto porta dischir w si apre o si chiude . Il Compact Disc ................................................42 Arresto memorizzato ........................................42 Funzione espansa.......................................42, 43 DN-C615 Prima di spegnere la corrente ..........................43 Funzioni ed operazioni de preselezione .....43~45 Localizzazione dei guasti ..................................45 Specifiche .........................................................45 2 ACCESSORI Controllate che le seguenti parti sono state incluse insieme all’unità principale: q Manuale delle istruzioni ....................................1 w Cavi di connessione..........................................1 r Sensore del telecomando (REMOTE SENSOR) ATTENZIONE:
• Quando l’interruttore d’accensione si trova nella modalità OFF, l’apparecchio rimane collegato al voltaggio della linea CA.
• Assicuratevi di scollegare il cavo quando dovete andare via da casa, ad esempio per una vacanza.
• Il DN-C615 funzionerà automaticamente quando il lettore è montato con il pannello anteriore entro 10 gradi dal piano verticale. Se l’unità è troppo inclinato, i dischi possono non essere caricati oppure possono essere scaricati in maniera errata.

• Sul telecomando senza fili: rivolgetevi al vostro rivenditore o distributore locale. t Display

• Fate riferimento alla pagina 37 per ulteriori informazioni. y Tasto di PLAY (1)

• Usate questo tasto per avviare la riproduzione. u Tasto di STOP (2)
• Premete questo riproduzione. tasto per fermare

• Usate questo tasto per arrestare riproduzione temporaneamente.

i Tasto di PAUSE (3) o !0 Tasto di ricerca brani (8 , 9)

• Con questo tasto è possibile selezionare il brano da riprodurre. !1 !2 Tasti di ricerca (6 , 7)

• Questi tasti sono usati per cambiare le posizioni dove inizierà la riproduzione. !3 Tasti numerici (1, 2, 3, 4, 5, 6, 7, 8, 9 e 0/CLEAR)
• Usate questi tasti per effettuare una ricerca diretta del brano e per la funzione della memoria dei programmi.

2 NOMENCLATURA E FUNZIONI

• Per effettuare una ricerca diretta, premete ad esempio il tasto per ascoltare il brano 3. Per riprodurre il brano 12, premete

e poi Per programmare i brani, premete il tasto del programma/accesso diretto (PROG./DIRECT) !7 per attivare la modalità del programma. !4 Taste +10

• Premete questo tasto per selezionare i numeri dei brani superiori a 10.
• Usate il tasto insieme ai tasti numerici !3. Per esempio, per selezionare il brano 15, premete e poi

Per selezionare il brano 33, premete il tasto tre volte, poi premete

!5 !6 Tasti di controllo della tonalità del CD (–, +)

• Premete questi tasti per impostare la tonalità di riproduzione all’interno di un campo da ±12% a –12%.
• La tonalità di riproduzione impostata appare sul display. !7 Tasto di PROG.DIRECT

• Premete questo tasto per inserire i brani per la riproduzione programmata. (Fate riferimento alla pagina 39 per ulteriori informazioni.
• Quando premete il tasto, si illumina l’indicatore del programma “PROG”. !8 Tasto di RANDOM

• Quando premete questo tasto, viene impostata la modalità della riproduzione casuale e si illumina l’indicatore della riproduzione casuale “RAND”. !9 Tasto di REPEAT

• Premete questo tasto per effettuare la riproduzione ripetuta. @0 Tasto di TIME

• Il display del tempo cambia ad ogni pressione del tasto.
• Normalmente, l’indicazione del tempo trascorso, “ELAPSED”, appare sul display e il tempo trascorso corrente viene indicato.
• Quando premete questo tasto una volta, l’indicazione del tempo rimanente, “REMAIN”, appare sul display del tempo, ed è indicato il tempo rimanente del brano in fase di riproduzione. ITALIANO Alla seconda pressione di questo tasto, viene visualizzato il tempo rimanente sino alla fine del disco. @1 Tasto di TITLE

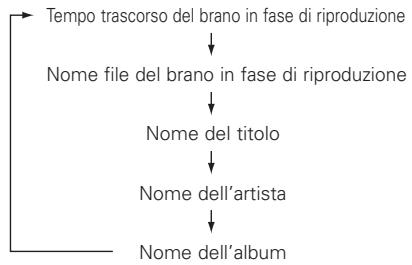

• Alla pressione di questo tasto, le informazioni di testo (Titolo del disco, titolo del brano, cantante del disco o cantante del brano) sono visualizzate sul display.
• Quando premete il tasto nella modalità di arresto con un disco contenente un’etichetta ID3 MP3, viene visualizzato il nome del file. Quando premete questo tasto durante la riproduzione, il display cambia come segue. Tempo trascorso del brano in fase di riproduzione Nome file del brano in fase di riproduzione Nome del titolo Nome dell’artista Nome dell’album @2 Nome della cartella (FOLDER)

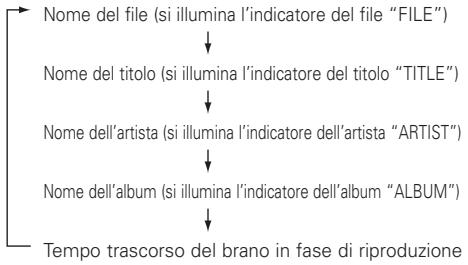

• Quando inserite un disco contenente dei file nel formato MP3 nella modalità di arresto, premete questo tasto, poi sarà possibile usare la modalità di selezione della cartella. @3 Presa delle cuffie

• Collegate le vostre cuffie a questa presa per un ascolto privato. (2) Pannello posteriore q Prese di uscita (ANALOG OUT)

• Queste sono le uscite non bilanciate che usano le prese di tipo RCA. I segnali di riproduzione del CD vengono emessi da queste prese. w Prese di uscita (DIGITAL OUT)

• Questa è un’uscita coassiale impiega una presa di tipo RCA.
• Formato dei segnali: SPDIF o IEC-958 Tipo II. e Prese di controllo sincronizzati esterni (EXT. SYNC)

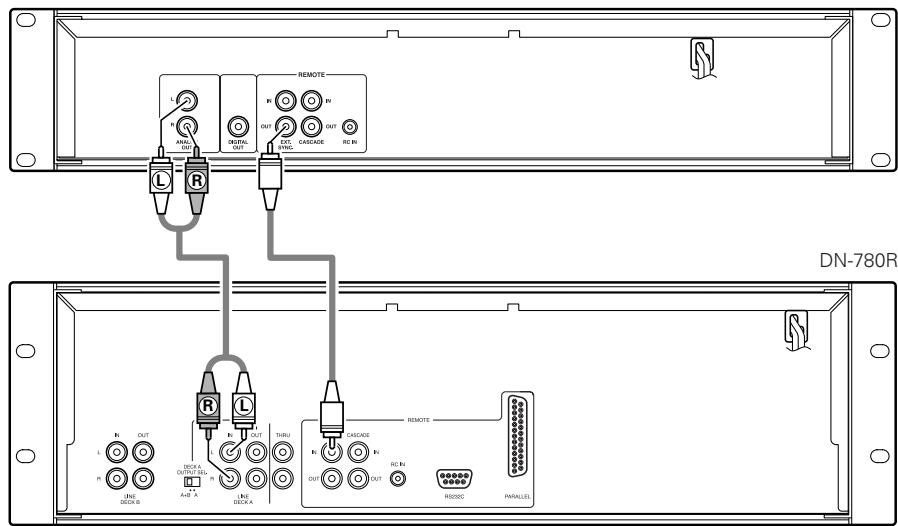

• Collegate queste prese per una registrazione sincronizzata. r Prese di controllo dell’operazione continua (CASCADE)

• Quando la modalità continua è impostata su “ON”, il segnale d’avvio viene emesso da questa presa di uscita dopo il termine dell'operazione. (Funzione di preselezione) t Presa di controllo di ingresso del telecomando (RC IN)
• Questa è una presa mini stereo per il telecomando cablato. y Display multiplo

• Visualizza il numero del brano del CD, il tempo di riproduzione del CD, varie informazioni sull’operazione, messaggi di testo, ecc. i Indicatore del telecomando a raggi infrarossi o Indicatori del mode di riproduzione

• “SINGLE” si illumina quando nel modo di riproduzione di un brano singolo.
• “CONT.” si illumina quando nel modo di riproduzione continuato. u Indicatore della modalità del tempo ELAPSED : Si illumina quando è visualizzato il tempo trascorso. REMAIN : Si illumina quando è visualizzato il tempo rimanente. (3) Display q Indicatore di trasporto del CD w Parte di visualizzazione della modalità (CD) FILE : Si illumina quando è visualizzato il nome del file MP3. FOLDER : Si illumina nella modalità di selezione cartella. TITLE : Si illumina quando è visualizzato il titolo nell’etichetta ID3 MP3 o il testo CD. MP3 : Si illumina quando inserite un disco contenenti file del formato MP3. PROG : Si illumina nella modalità del programma. RAND : Si illumina nella modalità casuale. REPEAT, 1 : Si illumina nella modalità di ripetizione. CASCADE : Si illumina nella modalità continua. (Funzione di preselezione) ALBUM : Si illumina quando il nome dell’album appare nell’etichetta ID3 MP3. ARTIST : Si illumina quando appare il nome dell’artista nell’etichetta ID3 MP3. 3 COLLEGAMENTI Lasciate che l’intero sistema sia spento (incluso il DN-C615) prima di aver completato tutti i collegamenti tra il DN-C615 e gli altri componenti. 2 Precauzioni sui collegamenti
• Prima di procedere con i collegamenti o lo scollegamento dei cavi e dei fili d’alimentazione, assicuratevi di spegnere tutti i componenti del sistema.
• Assicuratevi che tutti i cavi siano collegati correttamente alle prese di sinistra (L) e di destra (R).
• Inserite le spine completamente nei terminali.
• Collegate le prese di uscita CD alle prese di ingresso CD o AUX dell’amplificatore. 2 Collegamento del telecomando (RC IN)

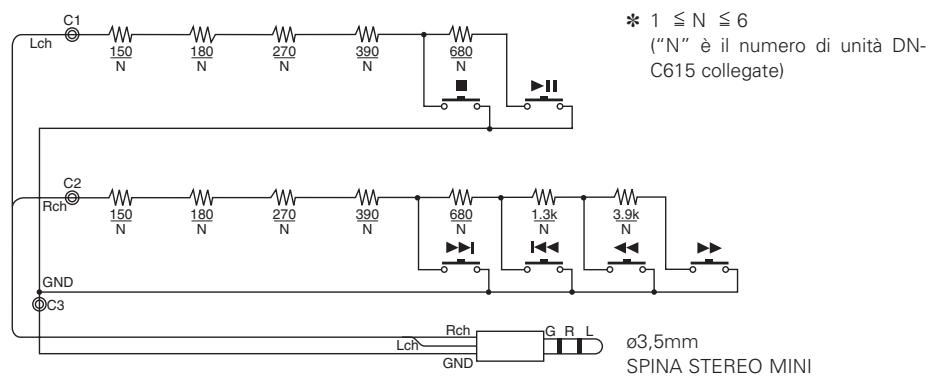

• Per il telecomando cablato, usate il circuito indicato nel diagramma qui sotto.
• Disegnate il circuito in modo tale che la resistenza del cavo sia 0,5 Ω /ohm o meno. ✽ 1

(“N” è il numero di unità DNC615 collegate)

e Display della tonalità del CD r Display della posizione di riproduzione

• Indica la posizione corrente all’interno della durata di riproduzione totale del brano.
• Nel modo di riproduzione MP3, potrebbe non visualizzare correttamente. t Calendario musicale con 20 brani

• Nella modalità di riproduzione semplice lampeggia solo il brano selezionato.
• Nella modalità di riproduzione continua lampeggiano tutti i brani, dal primo all’ultimo.
• I numeri dei brani sono visualizzati fino al brano

20. Il brano 21 e i successivi non vengono

• MP3 non appare sullo schermo. GND Rch G R L Lch GND

• Potete manovrare contemporaneamente fino a sei unità con un unico telecomando.
• Effettuate il cablaggio della linea dei segnali e del filo di massa come nell’illustrazione qui sotto ed effettuate il collegamento agli ingressi del telecomando (C1, C2 e C3).
• Disegnate il circuito in modo tale che la resistenza dei fili individuali sia 0,5 W/ohm o meno. ø3,5mm

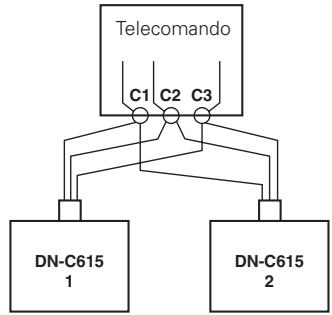

Collegamento di due unità DN-C615 (N = 2) Telecomando C1 C2 C3 DN-C615

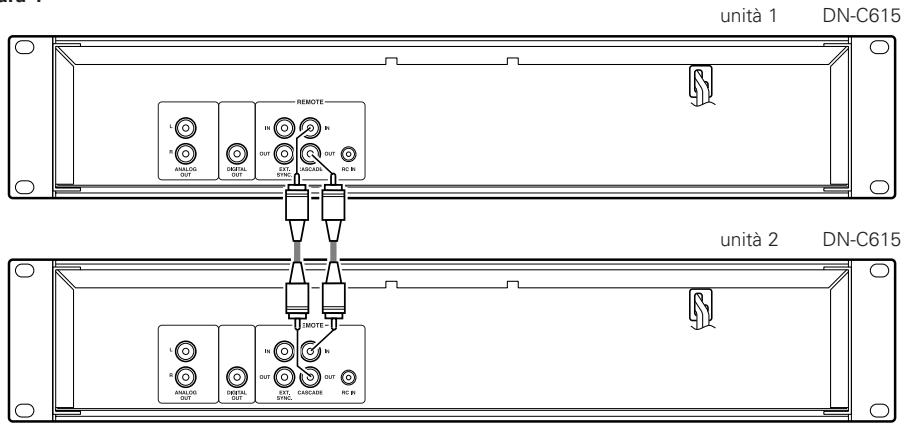

• Collegate queste prese per un’operazione continua in più unità.

ITALIANO 2 Precauzioni per l’installazione

• Se posizionate il DN-C615 vicino ad un amplificatore, un sintonizzatore o altri componenti, si può generare del rumore (ronzio indotto) o del battito (specialmente durante la ricezione AM o FM). In tal caso, separate il DN-C615 dagli altri componenti o cambiate la sua posizione. NOTA:
• Usate quest’unità con un orientamento orizzontale. Quando usate l’unità con il pannello anteriore rivolto verso l’alto (e l’unità si trova nella posizione verticale) o quando il pannello anteriore è in una posizione inclinata, l’unità non funzionerà correttamente. 4 APERTURA E CHIUSURA DEL PORTA DISCHI ED

INSERIMENTO DI UN DISCO

Apertura e chiusura del porta dischi ✽. Quest’operazione funziona solo quando è accesa la corrente.

1. Premete l’interruttore di accensione q per accendere la corrente.

2. Premete il tasto di OPEN/CLOSE e.

Inserimento di un disco

• Assicuratevi che sia completamente aperto il porta dischi.
• Tenete il disco per i bordi e posizionatelo sul piatto porta dischi. (Non toccate la superficie contenente i segnali, cioè il lato lucido.)
• Quando usate dischi dal diametro 12 cm, assicuratevi che il bordo esterno corrisponda alla circonferenza della guida del vassoio e quando usate CD singoli (dal diametro 8 cm), fate corrispondere il bordo esterno con la circonferenza della guida interna del piatto.
• Premete il tasto di OPEN/CLOSE e per chiudere il porta dischi w.
• Quando è aperto il porta dischi ed è stato inserito un disco, potete anche premere il tasto di PLAY (1) y per chiudere il porta dischi. (Se premete il tasto di PLAY (1) la riproduzione inizierà immediatamente dopo aver letto i contenuti del disco.) PRECAUZIONE:
• Se rimanete intrappolato con il dito nel porta dischi quando esso si chiude, premete il tasto di OPEN/CLOSE.
• Non posizionate oggetti estranei sul piatto porta dischi e non inserite mai più di un disco per volta sul piatto. Altrimenti si possono verificare dei malfunzionamenti.
• Non premete manualmente il piatto porta dischi quando la corrente è spenta, altrimenti si possono verificare dei malfunzionamenti e danni al lettore CD.
• Questo lettore è in grado di riprodurre i dischi CD-R/RW, ma solo se sono finalizzati. Osservate che il lettore può non essere in grado di riprodurre alcuni dischi CD-R/RW finalizzati, a seconda della qualità della registrazione. 2 Messaggi I messaggi possono apparire sul display durante l’utilizzo del DN-C615. Qui sotto viene spiegato il significato di questi messaggi. Messaggio No Disc TOC Error Invalid CD Tray Error Significato Non è stato inserito nessun disco, il disco è illegibile o il disco è stato inserito sottosopra. Le informazioni sul disco non sono state lette correttamente. Il disco è un CD-ROM che non contiene file MP3. Il porta dischi non si apre o chiude correttamente.

5 RIPRODUZIONE CD NORMALE

(1) Avvio della riproduzione (3) Arresto della riproduzione

1. Premete l’interruttore di accensione q per

accendere la corrente.

2. Inserite il disco da riprodurre.

3. Effettuate le preselezioni secondo l’obiettivo di

utilizzo. (Fate riferimento alla pagina 43.)

• Selezionate la modalità di termine della riproduzione. (Funzione di preselezione) Finish stop : La modalità di arresto viene impostata al termine della riproduzione (le funzioni servoassistite si spengono). Finish next : La modalità di attesa viene impostata all’inizio del brano successivo al termine della riproduzione. ✽ Dopo la riproduzione dell’ultimo brano, viene impostata la modalità di attesa all’inizio del primo brano. Finish recue : Al termine della riproduzione, viene impostata la modalità di attesa nella posizione in cui è stata avviata la riproduzione.
• Per impostare la modalità di attesa nel punto in cui inizia il suono. (Funzione di preselezione) Impostate il livello “C Det”. Dopo aver selezionato un brano, la posizione alla quale inizia il suono viene localizzata quando si ritorna all’inizio di un brano e la modalità di attesa viene impostata in quel punto.
• Selezionate la modalità di riproduzione. (Funzione di preselezione) SINGLE : (Modalità di riproduzione di un unico brano) Viene impostata la modalità di arresto dopo la riproduzione del brano specificato. CONT. : (Modalità di riproduzione continua) Viene impostata la modalità di arresto dopo la riproduzione dell’ultimo brano.

4. Premete il tasto di PLAY (1) y.

(2) Pausa della riproduzione in un qualunque punto (Pausa) Potete arrestare la riproduzione temporaneamente e poi continuare la riproduzione dallo stesso punto nel brano.

1. Premete il tasto di PAUSE (3) i durante la

2. Per continuare la riproduzione, premete il tasto di

PLAY (1) y nuovamente.

1. Premete il tasto di STOP (2) u.

Auto Cue (funzioni preimpostate)

• Il segnale d’azione automatico viene segnalato al punto in cui inizia l’audio. Una volta inserito un disco, esso viene portato automaticamente al punto in cui inizia l’audio anziché al punto in cui inizia il brano. Il livello di rilevamento dell’audio può essere impostato tra –36 e –48 dB (3 posizioni). End of Message (EOM) (funzioni preimpostate)
• Alla fine del brano, il display dell’ora lampeggia e viene emesso un segnale acustico per avvertire l’operatore dell’imminente conclusione del brano. Il punto in cui inizia il lampeggio può essere impostato tra 0 e 60 secondi (7 posizioni) prima della fine del brano. Sleep mode (funzioni preimpostate)
• Il modo sleep viene impostato se non viene effettuata alcuna operazione per il tempo impostato nei modi di attesa, pausa o ricerca manuale. Nel modo sleep, se il tasto PLAY/PAUSE viene premuto, la riproduzione verrà avviata dall’inizio del brano con il quale il modo sleep è stato impostato. Se il tasto CUE viene premuto, si troverà nella posizione di attesa per l’inizio del brano, per il quale il brano nel modo sleep, era stato impostato. ITALIANO

6 RIPRODUZIONE CD AVANZATA

(1) Riproduzione di un brano specifico (5) Riproduzione in ordine casuale (Ricerca diretta) (Riproduzione casuale)

1. Usate i tasti numerici !3 e il tasto +10 !4 per inserire

il numero del brano desiderato. Con questa funzione, i brani registrati sul disco possono essere riprodotti in ordine casuale.

• Per esempio, per riprodurre il brano numero 4,

• Quando premete il tasto di riproduzione casuale (RANDOM) !8, si illumina l’indicatore della riproduzione casuale “RAND” e ha inizio automaticamente la riproduzione casuale.
• Se premete il tasto di riproduzione casuale (RANDOM) !8 quando è stata impostata la funzione di ripetizione, i brani vengono riprodotti una volta in ordine casuale, poi vengono riprodotti nuovamente in un altro ordine, ecc. premete e per riprodurre il brano numero

12, premete La riproduzione inizierà da quel brano. (2) Avanzamento al brano successivo durante la riproduzione (Ricerca automatica)

1. Premete il tasto di 9 !0 durante la riproduzione.

• Il pick-up avanza all’inizio del brano successivo e la riproduzione continua. Se premete il tasto più volte, il pick-up avanza del numero di brani corrispondente. (3) Ritorno all’inizio del brano in fase di riproduzione durante la riproduzione NOTA:
• Ilmodo di riproduzione casuale non può essere impostato durante il modo di riproduzione o il modo di programmazione. (6) Riproduzione ripetuta ad un certo intervallo (Ripetizione semplice dei brani)

3. Premete il tasto di PLAY (1) y.

• Viene riprodotto ripetutamente il disco corrente.
• Potete anche impostare il modo di ripetizione di un brano premendo il tasto di REPEAT !9 durante la riproduzione.
• Se premete il tasto di REPEAT !9 durante la riproduzione programmata, i brani vengono riprodotti ripetutamente nell’ordine programmato.
• Per cancellare il modo di ripetizione di tutti i brani, premete ripetutamente il tasto di REPEAT !9 fino a quando non si sarà spento l’indicatore “REPEAT”. (Riproduzione programmata)
• Con questa funzione, potete scegliere qualsiasi dei brani sul disco e programmare i brani per la riproduzione in qualunque ordine.
• La programmazione è possibile quando è aperto il porta dischi.
• Potete programmare fino a 99 brani. 2 Programmazione (Ricerca automatica)

• La programmazione è possibile quando il CD si trova nel modo di arresto.

1. Premete il tasto di 8 o durante la riproduzione.

• Il pick-up ritorna all’inizio del brano in fase di riproduzione e continua la riproduzione. Se premete il tasto più volte, il pick-up ritorna del numero di brani corrispondente.

2. Premete il tasto di REPEAT !9.

• Si illuminano gli indicatori “REPEAT 1” sul display e viene impostato il modo di ripetizione di un brano.

1. Premete il tasto del PROG./DIRECT !7 in modo

tale che si illumini l’indicatore del programma “PROG”, poi usate i tasti numerici !3 e il tasto +10 !4 per programmare i brani.

3. Usate i tasti di ricerca automatica (8 e 9) o

!0 per selezionare il brano da riprodurre ripetutamente.

• Per esempio, per programmare i brani 3, 12 e (Ricerca manuale)
• Usate questa funzione per ricercare un punto desiderato rapidamente all’interno di un brano nella direzione in avanti o all’indietro.
• Rilasciate il tasto di ricerca (6 o 7) !1 !2 quando è stato raggiunto il punto desiderato. Poi continua la riproduzione normale.
• Quando premete un tasto di ricerca (6 o 7) !1 !2 nella modalità di pausa e rilasciate il tasto, viene impostata la modalità di pausa in quel punto, con la riproduzione del suono.

4. Premete il tasto di PLAY (1) y.

• Ha inizio la riproduzione.
• Al termine del brano selezionato, lo stesso viene riprodotto nuovamente dall’inizio.
• Potete anche impostare il modo di ripetizione di un brano premendo il tasto di REPEAT !9 durante la riproduzione. Viene ripetutamente riprodotto il brano corrente.
• Per cancellare il modo di ripetizione di un brano, premete ripetutamente il tasto di !9 fino a quando non si sarà spento l’indicatore “REPEAT 1”. 2 Ricerca manuale in avanti

1. Premete il tasto di ricerca in avanti (7) !2

durante la riproduzione.

• Viene accelerata la riproduzione del brano. 2 Ricerca manuale all’indietro

1. Premete il tasto di ricerca all’indietro (6) !1

durante la riproduzione.

• Viene accelerata la riproduzione inversa del brano. (Ripetizione di tutti i brani)

1. Impostate la modalità di riproduzione sulla modalità

di riproduzione continua.(Funzione di preselezione)

2. Premete il tasto di REPEAT !9.

• Si illuminano gli indicatori “REPEAT” sul display e viene impostato il modo di ripetizione di tutti i brani. 7, premete

1. L’intero programma viene cancellato quando

premete il tasto del PROG./DIRECT !7 nuovamente. Il programma viene anche cancellato quando premete il tasto di OPEN/CLOSE w. 2 Programmi di preselezione

• Potete programmare I programmi nella memoria di preselezione. Quando inserite un disco per il quale avete preselezionato un programma, viene impostato automaticamente il modo di riproduzione programmata.
• Potete memorizzare I programmi di fino a tre dischi.

1. Seguite le istruzioni fornite nella sezione

“Programmazione” per inserire il programma. (7) Riproduzione di brani specifici nell’ordine specifico

1. Impostate la modalità di riproduzione sulla modalità

di riproduzione semplice. (Funzione di preselezione) (4) Ricerca rapida con suono 2 Cancellazione del programma

• Ogniqualvolta programmate un brano, il numero del brano viene visualizzato sul display del numero del brano e il tempo totale del programma è visualizzato sul display del tempo. Se il tempo totale del programma eccede 99 minuti, solo le prime due cifre dei minuti vengono visualizzati sul display. (La terza e/o la quarta cifra non viene visualizzata.)
• L’indicazione del programma “01-00m00s” appare sul display del tempo se premete il tasto del PROG./DIRECT !7 se non avete impostato un programma.
• L’indicazione di pienezza “Full” appare sul display del tempo se cercate di programmare più di 99 brani.

2. Seguite le istruzioni fornite nella sezione “(2)

Procedura di preselezione” per impostareil modo di preselezione. (Vedi a pagina 44.)

3. Premete il tasto 8 o 9 o !0 per

selezionare “02:Prg1” (o “03:Prg2” oppure “04:Prg3”).

4. Premete il tasto di PLAY (1) y.

• Cambia come segue il display dei caratteri: [Prima del cambio] [Dopo il cambio] Prg1 OFF

5. Premete il tasto di STOP (2) u.

• Viene cancellato il modo di impostazione dele preselezione e l’unità ritorna al modo normale.
• Per riprodurre un disco preselezionato: Inserite il disco per cui è stato preselezionato un programma.

6. Premete il tasto di PLAY (1) y.

• La programmazione non è possibile con il porta dischi aperto.
• Durante la riproduzione programmata, i brani nel programma possono essere riprodotti premendo i pulsanti !3 e !4. 2 Riproduzione dei brani programmati

1. Premete il tasto di PLAY (1) y per riprodurre i

brani nell’ordine programmata.

• “01:**Tr”, ”02:**Tr” e così via vengono visualizzati sul display del tempo quando i brani sono selezionati tramite il tasto 8 o 9 o !0.

ITALIANO (8) Modifica del programma (9) Riproduzione ad una tonalità diversa (Richiamo) Quando avete programmato i brani, è possibile richiamare e visualizzare i brani sul display del tempo.

1. Quando il tasto 6 o 7 !1 !2 viene premuto, il

brano programmato viene selezionato.

• È possibile annullare il brano programmato dal programma premendo due volte il tasto 0/CLEAR !3. Inoltre, se premete il tasto numerico !3, il brano corrispondente a tale numero viene inserito nel programma prima del brano visualizzato.
• Se inserite un brano anche se ci sono già 99 brani nel programma, l’ultimo brano del programma sarà cancellato. (PITCH)

1. Premete il tasto di controllo del picco CD + e – !5 !6

per impostare il picco della riproduzione.

• La riproduzione inizia alla tonalità impostata e si illumina l’indicatore della tonalità “PITCH%”. NOTA:
• Cambiando la velocità di riproduzione, cambia anche la frequenza di campionamento del segnale di uscita digitale, quindi potrebbe non essere possibile ricevere i segnali digitali.

7 RIPRODUZIONE DI FILE MP3

Ci sono molti siti in Internet da cui potete scaricare file musicali nel formato MP3. Questi file possono essere scaricati seguendo le istruzioni fornite nel sito per essere memorizzati in dischi CD-R/RW che poi possono essere riprodotti nel DN-C615. La musica su CD musicali venduti sul mercati può essere convertita in file MP3 in un computer usando i programmi di codificazione MP3. Quando è stato fatto questo, i dati sono ridotti a circa 1/10 del formato originale. Questi dati MP3 possono essere memorizzati su un disco CD-R/RW, consentendovi così la creazione di un CD-R/RW singolo da 12 cm contenente 10 volte circa più musica rispetto ad un convenzionale CD musicale, cioè un centinaio di brani o più (*).

• Questo è un valore approssimativa dei file MP3 di brani che durano 5 minuti circa e che vengono convertiti alla velocità bit standard (128 kbps) e memorizzati su un CD-R/RW con una capacità di 650 MB. ✽ Le registrazioni che fate servono per l’uso personale e non vanno usate in maniere che violano il diritto di copyright giusto le leggi vigenti. NOTE :
• Il DN-C615 è compatibile con “MPEG-1 Audio Layer-3”, “MPEG-2 Audio Layer-3” e “MPEG-2,5 Audio Layer 3”. Non è compatibile con gli standard MP1 e MP2.

FREQUENZA DI CAMPIONATURA

• Quando scrivete i file MP3 su un disco CD-R/RW, impostate il formato del programma di scrittura su „ISO9660 level 1“ o „ISO9660 level 2“, „Joliet“ o „Romeo“. I file MP3 scritti in altri formati possono non essere riprodotti correttamente. Con alcuni programmi di scrittura, non è possibile registrare nel formato “ISO9660”. Usate un programma di scrittura del formato “ISO9660”.
• In genere, più è alta la velocità bit del file MP3, più alta sarà la qualità sonora. Con il modello DN-C615 si raccomanda di usare i file MP3 scritti con una velocità bit di 128 kbps o più.
• Il programma di scrittura può cambiare la posizione delle cartelle e dei file quando scrivete i file MP3 sul disco CD-R/RW, in modo tale che i file non vengono riprodotti nell’ordine atteso.
• Assicuratevi di dare ai file MP3, l’estensione “.MP3”. Non è possibile riprodurre file con un’estensione diversa da quella “.MP3” o senza estensione. (Nei computer Macintosh, i file MP3 possono essere riprodotti aggiungendo l’estensione “.MP3” dopo il nome del file composto di un massimo di 8 lettere maiuscole e/o numeri per registrarli sui dischi CD-R/RW.)
• Per proteggere il diritto di copyright, i segnali digitali non vengono emessi durante l riproduzione dei file MP3.

• Potete riprodurre un massimo di 255 cartelle nel DN-C615. Non è possibile riprodurre cartelle con più di 8 strati. Il numero massimo dei file è 999. Se ci sono 1000 file, solo i primi 999 verranno riprodotti.(I file diversi da quelli con l’estensione “.MP3” non verranno contati.)
• Nel DN-C615, il nome della cartella e il nome del file possono essere visualizzati come titoli. Le lettere in maiuscola e/o numeri e “__” (sottolineature) scorrono. (Comunque, è possibile visualizzare massimo 31 caratteri.) Inoltre, i nomi di cartella o file che usano altri simboli non verranno visualizzati correttamente.
• Il DN-C615 è compatibile con l’etichetta ID3 (versione 1.*, versione 2.0).
• Può non essere possibile riprodurre alcuni dischi CDR/RW per via di polvere, graffi o le proprietà del disco.
• Non fissate etichette o nastro adesivo sull’etichetta o sul lato dei segnali dei dischi CD o CD-R/RW. La colla può finire sulla superficie del disco, causando così l’inceppamento del disco all’interno dell’apparecchio.
• Il DN-C615 è compatibile con sessioni multiple. Solo CD musicali possono essere riprodotti se la prima sessione è un CD musicale ed è possibile riprodurre solo file MP3 se la prima sessione è composta da file MP3.
• DN-C615 è compatibile con le liste di riproduzione. (.m3u di WINAMP Form) (funzioni preimpostate) NOTE:
• Con alcuni programmi di scrittura, potrebbe non riprodurre in maniera corretta. In questo caso, impostate su “PLst=OFF”.
• La riproduzione della lista potrebbe necessitare di tempo per la lettura.
• Il numero massimo di liste di riproduzione è anche di 255. Se ci dovessero essere più di 255 liste di riproduzione, solo le prime 255 vengono riprodotte. (1) Riproduzione di cartelle o file

1. Inserite un disco contenente dei file MP3.

• Esempio: Quando il numero delle cartelle è “120” e il numero dei file è “512”.

2. [ Per selezionare una cartella ]

q Premete il tasto della cartella (FOLDER) @2 per far illuminare l’indicatore della cartella “FOLDER”. w Premete il tasto 8 o 9 o !0 per selezionare la cartella da ascoltare.

• Scorre il nome della cartella sul display. e Quando premete il tasto TITLE @1, è possibile selezionare i file presenti nella cartella.
• Seguite la procedura descritta sotto “Selezione di un file”.

[ Selezione di un file ] q Premete il tasto del titolo (TITLE) @1 nella modalità di arresto per far l’illuminare l’indicatore del file “FILE”. ✽ Questa operazione è necessaria solamente quando l’indicatore cartella “FOLDER” si accende. w Premete il tasto 8 o 9 o !0 per selezionare il file da ascoltare.

• Scorre il nome del file sul display.

3. Premete il tasto di PLAY (1) y.

✽ Quando premete il tasto del tempo (TIME) @0 durante la riproduzione, si spegne l’indicatore della cartella “FOLDER” e del file “FILE” e il numero del brano trascorso appare sul display. ITALIANO ✽ Il display cambia come segue ad ogni pressione del tasto del titolo (TITLE) @1 durante la riproduzione: Nome del file (si illumina l’indicatore del file “FILE”) Nome del titolo (si illumina l’indicatore del titolo “TITLE”) Nome dell’artista (si illumina l’indicatore dell’artista “ARTIST”) Nome dell’album (si illumina l’indicatore dell’album “ALBUM”) Tempo trascorso del brano in fase di riproduzione (2) Riproduzione programmata di cartelle o file

3. Premete il tasto di PLAY (1) y.

• I brani vengono riprodotti nell’ordine programmata. ✽ Quando premete il tasto del tempo (TIME) @0 durante la riproduzione, si spegne l’indicatore della cartella “FOLDER” e del file “FILE” e appare il numero del brano e il tempo trascorso. 2 Modifica del programma Usate questa funzione per selezionare certi brani sul disco e programmare i brani per la riproduzione in un certo ordine. Potete programmare un massimo di 99 file e cartelle. (I programmi possono essere includere sia file e cartelle.) 2 Programmazione

1. Premete il tasto del programma/accesso diretto

• Si illumina l’indicatore del programma “PROG”.

2. [ Selezione di una cartella ]

q Premete il tasto della cartella (FOLDER) @2 per far illuminare l’indicatore della cartella “FOLDER”. w Premete i tasti numerici !3 !4 per selezionare la cartella da programmare.

• Esempio: Quando è programmata la cartella “5” nella prima posizione. ✽ I brani programmati vengono visualizzati nel display in base all’ordine del programma ogni volta che viene premuto il tasto 6 o 7 !1 !2. ✽ Per cancellare una parte del programma: q Usate i tasti di ricerca (6, 7) !1 !2 per selezionare il file o la cartella da cancellare. Quando avete selezionato la voce, appaiono i contenuti del programma sul display. w Premete due volte il tasto di 0/CLEAR !3 per azzerare il file o la cartella visualizzata. ✽ Aggiunte ai programmi q Usate i tasti di ricerca (6, 7) !1 !2 per selezionare il file o la cartella da aggiungere. w Seguite la procedura in Selezione di una cartella “Selezione di una cortella” o Selezione di un file “Selezione dei file” per selezionare un file o una cartella ed aggiungere lo stesso al programma. ✽ Per cancellare l’intero programma, premete il tasto del PROG./DIRECT !7 nella modalità di arresto. ✽ Per usare la funzione della riproduzione diretta, premete prima il tasto del PROG./DIRECT !7 nella modalità di riproduzione per cancellare la modalità del programma. [ Selezione dei file ] q Premete il tasto del titolo (TITLE) @1 per far illuminare l’indicatore del file “FILE”. ✽ Questa operazione è necessaria solamente quando l’indicatore cartella “FOLDER” si accende. w Premete i tasti numerici !3 !4 per selezionare il file da programmare.
• Esempio: Quando programmate il 21° brano nella seconda posizione. NOTA:
• La programmazione non è possibile nella modalità di riproduzione o di pausa. 2 Programmi di preselezione
• Potete programmare I programmi nella memoria di preselezione. Quando inserite un disco per il quale avete preselezionato un programma, viene impostato automaticamente il modo di riproduzione programmata.
• Potete memorizzare I programmi di fino a tre dischi.

2. Premete il tasto di FOLDER @2 nella modalità di

• Si illumina l’indicatore della cartella “FOLDER”.

1. Seguite le istruzioni fornite nella sezione

“Programmazione” per inserire il programma.

4. Premete il tasto di RANDOM !8 una volta.

• Si illuminano gli indicatori di riproduzione casuale “RAND” e della cartella “FOLDER”.

2. Seguite le istruzioni fornite nella sezione “(2)

Procedura di preselezione” per impostareil modo di preselezione. (Vedi a pagina 44.)

3. Premete il tasto 8 o 9 o !0 per

selezionare “02:Prg1” (o “03:Prg2” oppure “04:Prg3”).

4. Premete il tasto di PLAY (1) y.

• Cambia come segue il display dei caratteri: [Prima del cambio] [Dopo il cambio] Prg1 OFF

5. Premete il tasto di STOP (2) u.

• Viene cancellato il modo di impostazione dele preselezione e l’unità ritorna al modo normale.
• Per riprodurre un disco preselezionato: Inserite il disco per cui è stato preselezionato un programma.

6. Premete il tasto di PLAY (1) y.

(3) Riproduzione casuale 2 Riproduzione casuale di tutti i brani Usate questa funzione per riprodurre tutti i brani sul disco una volta in ordine casuale.

3. Premete il tasto 8 o 9 o !0 per

selezionare la cartella da riprodurre in ordine casuale.

• Scorre il nome della cartella sul display.

5. Premete il tasto di PLAY (1) y.

• Viene selezionato automaticamente un brano nella cartella selezionata e la riproduzione del brano ha inizio.
• La modalità di arresto viene impostata automaticamente dopo la riproduzione di tutti i brani nella cartella. ✽ Quando premete il tasto del tempo (TIME) @0 durante la riproduzione, appare sul display il numero del brano e il tempo trascorso del brano. (L’indicatore della cartella “FOLDER” non si spegne.) ✽ Per cancellare la modalità di riproduzione casuale di 1 cartella, premete nuovamente il tasto di riproduzione casuale (RANDOM) !8 . NOTA:
• Ilmodo di riproduzione casuale non può essere impostato durante il modo di riproduzione o il modo di programmazione. (4) iproduzione ripetuta 2 Ripetizione di tutti i brani in 1 cartella

1. Impostate la modalità di riproduzione sulla

modalità di riproduzione continua. (Funzione di preselezione)

1. Impostate la modalità di riproduzione sulla

modalità di riproduzione semplice. (Funzione di preselezione)

2. Nel modo di arresto (l’indicatore cartella

“FOLDER” si spegne), premete il tasto di riproduzione casuale RANDOM !8.

• Si illumina l’indicatore “RAND”.

2. Premete il tasto della cartella (FOLDER) @2 nella

modalità di arresto.

• Si illumina l’indicatore della cartella “FOLDER”.

3. Premete il tasto di PLAY (1) y.

• I brani vengono riprodotti automaticamente in ordine casuale.

3. Premete il tasto 8 o 9 o !0 per

selezionare la cartella da ascoltare.

• Scorre il nome della cartella sul display. ✽ Per cancellare la modalità di riproduzione casuale di tutti i brani, premete nuovamente il tasto di riproduzione casuale (RANDOM) !8.

4. Premete il tasto di REPEAT !9.

• Si illuminano gli indicatori “REPEAT 1” sul display e viene impostato il modo di ripetizione di un brano. 2 Riproduzione casuale di 1 cartella Usate questa funzione per riprodurre tutti i brani di un’unica cartella una volta in ordine casuale.

1. Impostate la modalità di riproduzione sulla

modalità di riproduzione semplice. (Funzione di preselezione)

5. Premete il tasto di PLAY (1) y.

• La riproduzione inizia dal primo brano nella cartella selezionata.
• Dopo la riproduzione dell’ultimo brano nella cartella selezionata, la riproduzione riprende dall’inizio del primo brano nella cartella selezionata ed i brani vengono ripetuti

ITALIANO ✽ Quando premete il tasto del tempo (TIME) @0 durante la riproduzione, appare sul display il numero del brano e il tempo trascorso del brano. (L’indicatore della cartella “FOLDER” non si spegne.) 2 Ripetizione di tutti i brani

1. Impostate la modalità di riproduzione sulla

modalità di riproduzione continua. (Funzione di preselezione)

2. Premete il tasto del titolo (TITLE) @1 nella

modalità di arresto per far l’illuminare l’indicatore del file “FILE”.

3. Premete il tasto di REPEAT !9.

• Si illuminano gli indicatori “REPEAT” sul display e viene impostato il modo di ripetizione di tutti i brani.

4. Premete il tasto di PLAY (1) y.

• Il disco viene riprodotto ripetutamente.
• Dopo la riproduzione dell’ultimo brano sul disco, la riproduzione continua dall’inizio del brano successivo. 2 Ripetizione semplice dei brani

1. Impostate la modalità di riproduzione sulla

modalità di riproduzione semplice. (Funzione di preselezione)

2. Premete il tasto di REPEAT !9.

• Si illuminano gli indicatori “REPEAT 1” sul display e viene impostato il modo di ripetizione di un brano.

3. Usate i tasti di ricerca automatica (8 e 9)

o !0 per selezionare il brano da riprodurre ripetutamente.

4. Premete il tasto di PLAY (1) y.

• Ha inizio la riproduzione.
• Al termine del brano selezionato, lo stesso viene riprodotto nuovamente dall’inizio.
• Potete anche impostare il modo di ripetizione di un brano premendo il tasto di REPEAT !9 durante la riproduzione. Viene ripetutamente riprodotto il brano corrente.
• Per cancellare il modo di ripetizione di un brano, premete ripetutamente il tasto di !9 fino a quando non si sarà spento l’indicatore “REPEAT”.

Precauzioni sul maneggio dei compact disc

• Evitate impronte digitali, olio o polvere sulla superficie del compact disc. Se la superficie contenente i segnali fosse sporca, strofinatela con un panno soffice ed asciutto. Strofinate il disco con un movimento circolare, partendo dal centro verso i bordi.
• Non usate acqua, benzina, solventi, spray per dischi, prodotti chimici contro l’elettricità statica o panni di silicone trattati per pulire i dischi.
• Fate sempre attenzione quando maneggiate i dischi per prevenire di danneggiare la superficie, specialmente quando rimovete un disco dalla custodia oppure reinserite lo stesso.
• Non piegate i compact disc.
• Non esponete i compact disc al calore.
• Non allargate il foro centrale del disco.
• Non scrivete sul disco e non fissate delle etichette sullo stesso.
• La condensa si forma sulla superficie del disco se viene portato in una stanza riscaldata da un’area fredda, ad esempio dall’esterno durante l’interno. Aspettate che scompare la condensa. Non asciugate mai i compact disco con l’asciugacapelli, ecc. Precauzioni sulla conservazione
• Dopo la riproduzione del disco, riponetelo nella custodia.
• Tenete i dischi nelle custodie quando devono essere riprodotti. Questo serve per proteggere i dischi contro la polvere e la sporcizia ed anche per prolungare la loro durata di servizio.
• Non custodite i dischi nei seguenti luoghi:

1) Luoghi dove saranno esposti alla luce diretta del

sole per un periodo prolungato.

2) Luoghi dove saranno soggetti all’accumulo della

polvere o ad un alto tasso di umidità.

3) Luoghi dove saranno esposti ad alte

temperature, ad esempio vicino ad un termosifone.

9 RIPRODUZIONE ALL’ACCENSIONE

DEL SINTOLETTORE La riproduzione inizia automaticamente quando accendete la corrente.

• La funzione di riproduzione all’accensione può essere impostata con la “FUNZIONE ED OPERAZIONI DI PRESELEZIONE” (vedi alla pagina 33).

10 FUNZIONE ESPANSA Potete usare più unità del modello DN-C615 o altri prodotti DENON (DN-780R, ecc.) per un tempo più lungo di riproduzione, per la registrazione simultanea ed altre funzioni. 2 OPERAZIONE CONTINUA (OPERAZIONE CONTINUA MOLTEPLICE)

• Fate riferimento alla figura 1 su come collegare il componente.
• Usate un singolo cavo RCA per collegare le prese di uscita di operazione continua (CASCADE OUT) con le prese di ingresso di operazione continua (CASCADE IN).
• Quando sono collegate le prime e le ultime unità come è indicato nella figura 1, la riproduzione è effettuata continuamente.
• Se le prime e le ultime unità non sono collegate, l’operazione si fermerà all’ultima unità. Riproduzione continua

1. Impostate la modalità continua di tutte le unità su Casuale=attivata “Cas=ON”. (Funzione di preselezione)

2. Premete il tasto di PLAY (1) y nell’unità 1. Ha inizio al riproduzione.

• La riproduzione nell’unità 1 termina e inizia nell’unità 2.

3. La riproduzione si arresta quando premete il tasto d’arresto dell’unità in fase di riproduzione.

Figura 1 unità 1 DN-C615 unità 2 DN-C615 ITALIANO

11 PRIMA DI SPEGNERE LA CORRENTE

Registrazione sincronizzata esterna La registrazione sincronizzata può essere usata quando usate il DN-C615 in combinazione con un altro prodotto della DENON (DN-780R, ecc.). Quando premete il tasto di riproduzione del lettore CD, viene emesso un segnale sincronizzato per l'avvio dalla presa di sincronizzazione esterna (EXT. SYNC). Quando premete i tasti di STOP del lettore CD, viene emesso un segnale sincronizzato per l'arresto dalla presa di sincronizzazione (EXT. SYNC).

• Fate riferimento alla figura 2 per ulteriori informazioni su come collegare il componente.
• Usate un cavo RCA singolo per collegare le prese di uscita della sincronizzazione esterna (EXT. SYNC. OUT) con le prese di ingresso della sincronizzazione esterna (EXT. SYNC IN). ✽ Impostate su “OFF” i sensori del telecomando a raggi infrarossi di tutte le unità quando usate questa funzione. Inoltre, impostate gli stessi codici di controllo a distanza per tutte le unità. (Fate riferimento alla sezione “FUNZIONI ED OPERAZIONI DI PRESELEZIONE” (Vedi alla pagina 43).) Se non vengono fatte queste impostazioni, si possono verificare dei malfunzionamenti.

1. Inserite il CD nel DN-C615. Inserite delle cassette vergine in tutte le piastre.

2. Impostate la modalità di inversione e il sistema Dolby NR in tutte le piastre.

3. Regolate il livello di registrazione doppia del DN-780R. (Interruttore principale/asservito nella posizione di

4. Premete il tasto per la registrazione doppia di DN-780R.

Quando avete terminato l’uso del lettore CD, assicuratevi che il piatto porta dischi è stato chiuso con il tasto di apertura/chiusura (5 OPEN/CLOSE), prima di spegnere la corrente. ATTENZIONE:

• Non chiudete il piatto porta dischi con la forza quando è spenta la corrente, altrimenti può danneggiare l’unità durante il trasporto.

12 FUNZIONI ED OPERAZIONI DI PRESELEZIONE

(1) Lista delle funzioni di preselezione

• Le funzioni possono essere preselezionate usando i tasti sul pannello anteriore. Queste preselezioni sono memorizzate in una memoria permanente, per cui non vengono cancellate nemmeno quando spegnete la corrente.
• Potete preselezionare le funzioni indicate nella tabella qui sotto. Impostate le funzioni secondo lo scopo di utilizzo per ottenere una riproduzione di alta qualità in modo efficiente.
• Una delle funzioni di preselezione può essere usata per visualizzare informazioni su quest’unità (versione con microprocessore).

5. Premete il tasto di PLAY (1) y del DN-C615. Ha inizio la registrazione in tutte le piastre.

• Usate nastri della stessa durata (lunghezza) se possibile. Tipo di funzione di preselezione

6. Premete il tasto di STOP (2) u di una delle unità. Le unità entrano nella modalità di arresto.

Preset Type 1 No. Tipo di preselezione Selezione del tipo di preselezione Impostazione se riprodurre o meno il programma 1. Program 1 OFF

Programma 2 Impostazione se riprodurre o meno il programma 2. Program 2 OFF

Programma 3 Impostazione se riprodurre o meno il programma 3. Program 3 OFF

Modalità di accensione Impostazione dell’operazione quando si accende la corrente. Power On Stop

Modalità del tempo Impostazione della modalità del tempo all’accensione della corrente. Time ELAPSED

Casuale Impostazione della modalità casuale all’accensione della corrente. Random OFF

Modalità di termine Impostazione dell’operazione quando termina la riproduzione. Finish Stop

Riserva del brano successivo Impostazione dell’operazione quando girate la manopola di selezione durante la riproduzione. Reserve. OFF

Bloccaggio della riproduzione Selezione se far bloccare o meno gli interruttori sul pannello durante la riproduzione. Play Lock OFF

Bloccaggio pannello Selezione se abilitare o meno i tasti sul pannello. Panel OFF

Ricerca automatica della posizione precedente Impostazione se far eseguire o no la ricerca automatica della posizione precedente e il livello audio all’accensione. CueDet. OFF

Velocità di riproduzione Impostazione standard della velocità di riproduzione. Normal Speed

Visualizzazione del testo Selezione della visualizzazione del tempo o del testo. Text OFF

Visualizzazione pose Selezione se visualizzare o meno le pose. FR Disp ON

ITALIANO Tipo di funzione di preselezione Descrizione Impostato in fabbrica No. E.O.M. Impostazione se visualizzare l’EOM o meno e di visualizzare l’impostazione del tempo. E.O.M. 10 s

Arresto automatico Impostazione se fermare le funzioni servoassistite automaticamente o meno. Sleep 30 min

Cavo RC Impostazione del cavo RC. RC DENON

Telecomando IR Impostazione del sensore del telecomando a raggi infrarossi. IR ON

Modalità di riproduzione Impostazione della modalità di riproduzione quando la corrente è spenta. Play CONTINUE

Continua Selezione se emettere o meno il segnale continuo. Cascade OFF

Azzeramento delle preselezioni Impostazione per azzerare i valori preselezionati e ripristinare i valori iniziali. Ini. Preset

Informazioni impostate Visualizzazione della versione del microprocessore. Ver. **** (* = number)

Riproduzione lista (MP3) Impostazione per la riproduzione o la mancata riproduzione di una lista. Play List OFF

della- (2) Procedura di preselezione

Premete il tasto di STOP (2) u mantenendo premuto il tasto del TITLE @1. Premete il tasto 8 o 9 o !0 e selezionate la voce preselezionata. Premete il tasto di PLAY (1) y per cambiare l’impostazione. La modalità di preselezione viene cancellata quando premete il tasto di STOP (2) u. L’impostazione viene indicata sul display. (3) Descrizione dettagliata delle funzioni di preselezione (* = impostazione iniziale)

01) “Preset Type (*)” (Tre gruppi (tipi) diversi di preselezioni possono essere fatte ed usate per vari motivi.)

*01:P No=1 : Imposta il tipo 1 della preselezione. *01:P No=2 : Imposta il tipo 2 della preselezione. *01:P No=3 : Imposta il tipo 3 della preselezione.

02) “Program 1 OFF (ON)”

*02:Prg 1 : Memorizza i contenuti del programma 1 quando è attivato. (Impostazione iniziale – disattivato (OFF))

03) “Progam 2 OFF (ON)”

*03:Prg 2 : Memorizza i contenuti del programma 2 quando è attivato. (Impostazione iniziale – disattivato (OFF))

04) “Program 3 OFF (ON)”

*04:Prg 3 : Memorizza i contenuti del programma 3 quando è attivato. (Impostazione iniziale – disattivato (OFF))

05) “Power On (****)”

*05:P On=Stb : La modalità di attesa viene impostata ad un brano specifico dopo la lettura TOC. *05:P On=Ply : La riproduzione inizia nella modalità di ripetizione di tutti i brani dopo la lettura TOC. *05:P On=Stp : La modalità di arresto viene impostata dopo la lettura TOC.

*06:Time=ELA : La visualizzazione del tempo è il tempo trascorso all’accensione della corrente. *06:Time=REM : La visualizzazione del tempo è il tempo rimanente all’accensione della corrente.

*07:Rand=OFF : Viene impostata la modalità di riproduzione normale all’accensione della corrente. *07:Rand=ON : La modalità della riproduzione casuale viene impostata all’accensione della corrente.

08) “Finish Mode ” (CD)

*08:Fin=Stop : La modalità di arresto viene impostata al termine della riproduzione. *08:Fin=Next : La modalità di attesa viene impostata al brano successivo al termine della riproduzione. *08:Fin=RCue : La modalità di attesa viene impostata nella posizione di inizio riproduzione al termine della riproduzione.

09) “Next Track Reserve” (CD)

*09:Rsv=OFF : Il brano specificato viene ricercato immediatamente quando girate la manopola di selezione durante la riproduzione. *09:Rsv=ON : Il brano da ricercare viene programmato dopo la riproduzione del brano corrente quando girate la manopola di selezione durante la riproduzione.

10) “Play Lock” (CD)

*10:Lock=ON : Inibite tutte le operazioni diverse da quelle dei tasti 1, 3, PITCH +, –, 2, del tasto del tempo (TIME) e del tasto del titolo (TITLE) durante la riproduzione. *10:Lock=OFF : Abilita tutte le funzioni durante la riproduzione.

11) “Panel Lock ON/OFF” (CD)

*11:Pane=OFF : Abilita l’operazione di tutti i tasti sul pannello anteriore. *11:Pane=ON : Inibite l’operazione di tutti I tasti sul pannello diversi da quelli usati per la preselezione ed il tasto di apertura/chiusura. (OPEN/CLOSE)

12) “CueDet. Level” (CD)

*12:CDet=–** : Imposta il livello di rivelazione audio per la ricerca. (–48 / –42 / –36) *12:CDet=OFF : La posizione di avvio del suono non è ricercata.

*13:Pit=Norm : Riproduzione a velocità normale. *13:Pit=+/–*.* : Riproduzione a velocità variabile. ±(0.2 / 0.4 / 0.6 / 0.8 / 1.0 / 1.2 / 1.4 / 1.6 / 1.8 / 2.0 / 2.2 / 2.4 / 2.6 / 2.8 / 3.0), 0Fix

14) “Text Display” (CD)

*14:Text=OFF : Visualizza la modalità del tempo impostato all’accensione della corrente. *14:Text=ON : Visualizza la modalità del testo selezionata all’accensione della corrente.

*15:Frm=ON : Visualizza le pose sul display durante la riproduzione. *15:Frm=OFF : Non visualizza le pose sul display durante la riproduzione. (Le pose sono visualizzate durante la ricerca manuale, la modalità di attesa, pausa e monitoraggio finale.)

*16:EOM=**s : Imposta il tempo EOM. (5 / *10 / 15 / 20 / 30 / 60) *16:EOM=OFF : Non viene usata la funzione EOM.

17) “Sleep ON (OFF)” (CD)

*17:Sleep=** : Spegne automaticamente le funzioni servoassistite se non premete nessun tasto per ** minuti nella modalità di pausa, attesa o ricerca manuale. (1 / 2 / 5 / 10 / 15 / *30) *17:Slp=OFF : Non spegne automaticamente le funzioni servoassistite.

*18:RC=DENON : Riceve i codici Denon. *18:RC=RC5 : E’ possibile ricevere i codici RC-5.

*19:IR=ON : Accetta I segnali infrarossi dal telecomando. *19:IR=OFF : Non accetta i segnali infrarossi dal telecomando.

*20:Play=CON : La modalità di riproduzione è continua quando la corrente è accesa. *20:Play=SIN : La modalità di riproduzione è semplice quando la corrente è accesa.

21) “Cascade ON/OFF”

*21:Cas=ON : Emette il segnale continuo (l’operazione continua è possibile) *21:Cas=OFF : Non emette il segnale continuo.

22) “Preset Clear (Ini. Preset)”

*22:Init? : Azzera le preselezioni (impostate ai valori di fabbrica iniziali).

: Visualizza la versione del microprocessore (“xxxx” è un numero.)

*24:PLst=OFF : La lista di riproduzione non viene riprodotta. *24:PList=ON : L’MP3 viene riprodotto a seconda della lista di riproduzione. ITALIANO

13 LOCALIZZAZIONE DEI GUASTI

14 SPECIFICHE Assicuratevi dei seguenti punti prima di far riparare l’unità:

1. Sono corretti tutti i collegamenti?

2. Tutti i componenti del sistema sono adoperati correttamente, in conformità con il manuale delle istruzioni?

3. Tutti gli altoparlanti e l’amplificatore/ricevitore funzionano correttamente?

Se la piastra non funziona correttamente, controllate il sintomo nella lista qui sotto. Se il sintomo non è descritto nella lista di controllo, rivolgetevi al vostro rivenditore DENON. 2 SEZIONE CD Tipo : Canali audio : Quantizzazione : Frequenza di campionatura : Rapporto di sovracampionatura : Risposta di frequenza : Distorsione armonica totale : Rapporto segnale/rumore : Gamma dinamica : Separazione dei canali : Uscita Analogico : Livello di uscita : Impedenza del carico : Uscita digitale : Formato segnale : Controllo della tonalità variabile : Precisione della ricerca delle pose : Dischi : Durata di servizio del meccanismo del CD : Problema Causa Soluzione Non si apre/chiuse il piatto porta • Non è acceso l’interruttore di • Accendete dischi. accensione. accensione l’interruttore

L’indicazioneWhen a disc is loaded, • Il disco non è stato inserito • Reinserite il disco “TOC Error” o “No Disc”visualizzata correttamente. all’inserimento di un disco. Quando premete il tasto di PLAY • Il disco è sporco o graffiato. (1) non ha inizio la riproduzione.

• Pulite il disco. Non viene riprodotto il suono • Il cavo d’uscita non è stato • Collegate il oppure il suono è distorto. collegato correttamente. correttamente.
• Non è appropriata la regolazione • Regolate dell’amplificatore. nuovamente. Non viene riprodotta una sezione • Il disco è sporco o graffiato. specifica del disco. Non funziona programmata.

• Pulite il disco. riproduzione • L’operazione della riproduzione • Riavviate programmata non è stata programmata. eseguita correttamente. riproduzione 2 TERECOMANDO 2 GENERALE Uscita delle cuffie : Linea di uscita : Impedenza del carico : Alimentazione : Consumo corrente : Dimensioni : Installazione : Peso : Lettore di Compact Disc dal meccanismo semplice. 2 canali stereo 16 bit lineare 44,1 kHz alla tonalità normale Ottuplo Da 20 a 20.000 Hz 0,007 % 107 dB 98 dB 90 dB Presa RCA 2,0 V per dischi da 0 dB 10 kΩ / kOhm o più Spinotto RCA SPDIF o IEC-958 Type II ±12 % max. 1/75 secondo Compact Disc standard (da 12 cm e da 8 cm) 1000 ore (riproduzione continua) Collegamento cablato del telecomando (presa mini stereo) Sensore di controllo a distanza Stereo 410 mW 33 Ω / Ohm 120 V CA +10 %, 60 Hz (per i modelli destinati agli Usa e al Canada) 230 V CA +10 %, 50 Hz (per i modelli destinati all’Europa e al Regno Unito) 13 W 482 (L) x 88 (H) x 280 (P) mm Installabile in un mobile da 19 pollici (2U) 4,7 kg ✽ Le specifiche ed il design sono soggetti a modifiche senza preavviso.
