| Tipo di prodotto | Riduttore regolatore manometrico |
| Marca | HONEYWELL |
| Modello | D06FI |
| Fluidi compatibili | Acqua, aria compressa senza olio, azoto |
| Pressione d'ingresso max. | 16 bar (contenitore trasparente) / 25 bar (contenitore ottone o acciaio) |
| Pressione d'uscita regolabile | 1,5 a 6,0 bar (preimpostato 3 bar) |
| Intervallo di temperatura | 0 a 40°C (contenitore trasparente) / 0 a 70°C (contenitore ottone o acciaio) |
| Raccordi disponibili | 1/2" a 2" |
| Finezza di filtrazione | 0,16 mm |
| Principio di funzionamento | A molla e membrana, compensazione della pressione a monte |
| Contenuto della fornitura | Corpo, raccordi, guarnizione valvola, filtro fine, cappuccio molla, contenitore ottone, molla di taratura, ugello venturi (1 1/4" e 2") |
| Varianti disponibili | A (trasparente), B (ottone), E (trasparente), ecc. ; D06F/ D06FH/ D06FN |
| Manutenzione raccomandata | Ispezione annuale, manutenzione ogni 1 a 3 anni |
| Pulizia | Contenitore e filtro pulibili; non utilizzare solventi né alcol |
| Materiali principali | Acciaio inossidabile, ottone, plastica |
| Accessori | Manometro (M07M), chiave poligonale ZR06K, valvola di non ritorno RV277, set raccordi VST06 |
| Pezzi di ricambio | Gruppo cappuccio molla, guarnizioni O-ring, contenitori filtro (trasparente, ottone, acciaio) |
| Conformità | Direttiva PED, DIN 1988 |
| Montaggio | Orizzontale con contenitore verso il basso, prevedere valvole di intercettazione e protezione antigelo |
Domande frequenti - D06FI HONEYWELL
Domande degli utenti su D06FI HONEYWELL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rubinetteria in formato PDF gratuitamente! Trova il tuo manuale D06FI - HONEYWELL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. D06FI del marchio HONEYWELL.
MANUALE UTENTE D06FI HONEYWELL
Riduttore di pressione

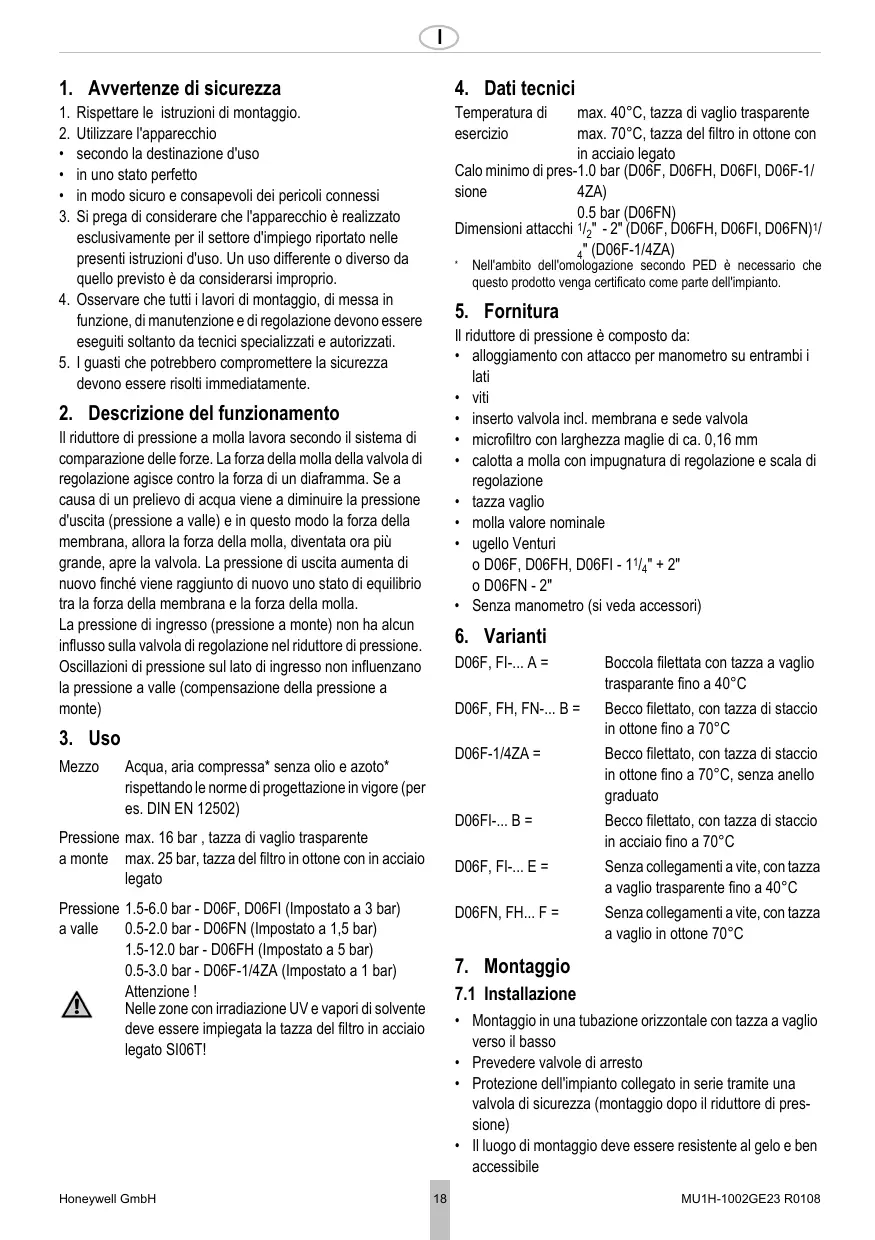

1. Avvertenze di sicurezza
- Rispettare le istruzioni di montaggio.
- Utilizzare l'apparecchio
- secondo la destinazione d'uso
- in uno stato perfetto
- in modo sicuro e consapevoli dei pericoli connessi
- Si prega di considerare che l'apparecchio è realizato esclusivamente per il settore d'impiego riportato nelle presenti istruzioni d'uso. Un uso differente o diverso da quello previsto è da considerarsi improprio.
- Osservare che tutti i lavori di montaggio, di messa in funzione, di manutenzione e di regolazione devono essere eseguiti soltanto da tecnici specializzati e autorizzati.
- I guasti che potrebbero compromettere la sicurezza devono essere risolti immediatamente.
2. Descrizione del funzionamento
Il riduttore di pressione a molla lavora secondo ilsystemadi comparazione delle forze. La forza della molla della valvola di regolazione agisce contro la forza di un diaframma. Se a causa di un prelievo di acqua viene a diminuire la pressione d'uscita (pressione a valle) e in quello modo la forza della membrana, allora la forza della molla, diventata ora più grande, après la valvola. La pressione di uscita augmentedi nuovo finché viene raggiunto di nuovo uno stato di equilibrio tra la forza della membrana e la forza della molla.
La pressione di ingresso (pressione a monte) non ha alcun influsso sulla valvola di regolazione nel riduttore di pressione. Oscillazioni di pressione sul lato di ingresso non influenzano la pressione a Valle (compensazione della pressione a monte)
3. Uso
Mezzo Acqua, aria compressa*enza olio e azoto* rispettotingo le norme di progettazione in vigore (per es.DIN EN 12502)
Pressione max. 16 bar, tazza di vaglio trasparente
a monte max. 25 bar, tazza del filtrlo in ottone con in acciaio legato
Pressione 1.5-6.0 bar -D06F, D06F1 (Impostato a 3 bar)
a Valle 0.5-2.0 bar -D06FN (Impostato a 1,5 bar) 1.5-12.0 bar -D06FH (Impostato a 5 bar) 0.5-3.0 bar -D06F-1/4ZA (Impostato a 1 bar)
Attenzione!
Nelle zone con irradiazione UV e vapori di solvente delve essere impiegata la tazza del filtro in acciaio legato SI06T!
4. Dati tecnici
Temperatura di max. 40^ ,tazza di vaglio trasparente esercizio max. 70^ ,tazza del filtrlo in ottone con in acciaio legato Calo minimo di pres-1.0 bar (D06F,D06FH,D06FI,D06F-1/ sione 4ZA) 0.5 bar (D06FN) Dimensioni attacchi 1 / _2^ - 2^ (D06F,D06FH,D06FI,D06FN)1/ 4'' (D06F-1/4ZA)
- Nell'ambito dell'omologazione secondo PED è necessario che questo prodotto venga certificato come parte dell'impianto.
5. Fornitura
Il riduttre di pressione è composto da:
alloggamento con attacco per manometro su entrambi i lati
viti
- inserto valvola incl. membrana e sede valvola
- microfiltro con larghezza maglie di ca. 0,16 mm
- calotta a molla con impugnatura di regolazione e Scala di regolazione
- tazza vaglio
- molla valore nominale
ugello Venturi o D06F, D06FH, D06FI - 1/4" + 2" o D06FN - 2"
- Senza manometro (si veda accessori)
6. Varianti
D06F, FI... A = Boccola filettata con tazza a vaglio trasparante fino a 40^
D06F, FH, FN...B = Becco filettato, con tazza di staccio in ottone fino a 70^
D06F-1/4ZA = Becco filettato, con tazza di staccio in ottone fino a 70^ ,enza anello graduato
D06Fl...B = Becco filettato, con tazza di staccio in acciaio sino a 70^
D06F, FI... E = Senza collegamenti a vite, con tazza a vaglio trasparente fino a 40^
D06FN, FH... F = Senza collegamenti a vite, con tazza a vaglio in ottone 70^
7. Montaggio
7.1 Installazione
- Montaggio in una tubazione orizzontale con tazza a vaglio versus il basso
- Prevedere valvole di arresto
- Protezione dell'impiano collegato in series tramite una valvola di sicurezza (montaggio后期 riduttore di pressione)
- Il luogo di montaggio deve essere resistente al gelo e ben accessibile
o II manometro ben osservabile
o Il grado di sporco della tazza a vaglio trasparante ben osservabile
o Rende più simplice la manutenzione e la pulizia
- Nelle installazioni di acqua per uso domestico dove è necessario un alto grado di protezione delle impurità, si dovrebbe montare un microfiltro prima del riduttore di pressione
- Prevedere un percorso di stabilizzazione di 5xDN dietro il riduttore di pressione (secondo DIN 1988, parte 5)
7.2 Istruzioni di montaggio
- Sciacquare bene la tubazione.
- Inserire l'ugello Venturi (solo 114'' 2")
- Montare il riduttore di pressione.
o Rispettare la direzione del flusso
o senza tensione e momento flettente
8. Messa in funzione
8.1 Regolazione della pressione a vale
Regolare la pressione di uscita circa 1 bar al di sotto della pressione d'ingresso.
- Chiudere l'armatura di chiusura lato entrata
- Depressurizzare il lato di uscita (per es. tramite il rubinetto dell'acqua).
- Chiudere il raccordo di blocco sul lato di uscita.
- Allentare la vite con intaglio.
o Non svitare la vite con intaglio.
- Allentare la molla a pressione.
o girare la manopola di regolazione verso sinistra (-) sino all'arresto. - Aprire il raccordo di blocco sul lato di ingresso.
- Girare la manopola di regolazione finché la Scala di regolazione indica il valore desiderato.
- Stringere nuovamente la vite con intaglio.
- Apriere l raccordo di blocco sul lato di uscita.
9. Manutenzione
Consigliamo di stipulare un contratto di manutenzione con un'azienda di installmente
In conformità alla norma DIN 1988, parte 8 è necessario eseguire le seguenti operazioni:
9.1 Ispezione
Intervallo: una volta l'annoEsecuzione tramite un'impresa di installations o il gestore.
- Chiudere il raccordo di blocco sul lato di uscita.
- Controllare la pressione a Valle con il manometro della pressione a portata zero
o Se la pressione sale lentamente, la raccorderia è eventualmente intasata o difettosa. Eseguire in quello caso
una manutenzione e una pulizia
- Apire il raccordo di blocco sul lato di uscita.
9.2 Manutenzione
Frequenza:gni 1-3 anni (in base alle condizioni presenti) Esecuzione ad opera di un'azienda di instal-lazione
- Chiudere l'armatura di chiusura lato entrata
- Depressurizzare il lato di uscita (per es. tramite il rubinetto dell'acqua).
- Chidere il raccordo di blocco sul lato di uscita.
- Allentare la vita con intaglio.
o Non svitare la vita con intaglio.
Attenzione!
Nella calotta a molla si trova una molla a pressione. Se la molla a pressione salute fuori cui poe causare lesioni.
Assicurarsi che la molla a pressione non sua tesa!
- Allentare la molla a pressione.
o girare la manopola di regolazione verso sinistra (-) sino all'arresto.
- Svitare la calotta a molla.
o Utilizzare una chiave ad anello dopbia ZR06K
- Estrarre l'anello di scorrimento
- Estrarre l'inserto della valvola con una pinza
- Svitare la tazza a vaglio.
o Utilizzato una chiave ad anello doppia ZR06K
- Estrarre l'anello scanalato
11.Controllare se la guarnizione di tenuta, l'oro dell'ugello e l'anello scanalato si trovano in condizione perfetta, eventualmente, se necessario, sostituire l'inserto della valvola completeness
12.Togliere it setaccio, pulirlo e insertirlo di nuovo
13.Mettere I'anello circolare sulla tazza a vaglio
14.II montaggio ha luogo nella sequenza inversa.
Premere la membrana con il dito, poi aplicare l'anello di scorrimento
Avvitre la tazza a vaglio manualmente (senza utensile)
15.Regolazione della pressione a Valle
9.3 TaraturaScala di regolazione
In caso di smontaggio dell'impugnatura di regolazione la regolazione andrà persa. Una nuova regolazione è possible con l'ausilio di un manometro.
- Chiudere l'armatura di chiusura lato entrata
- Depressurizzare il lato di uscita (per es. tramite il rubinetto dell'acqua).
- Chiudere il raccordo di blocco sul lato di uscita.
- Allentare la vite con intaglio.
o Non svitare la vite con intaglio.
- Montare il manometro.
- Apire il raccordo di blocco sul lato di ingresso.
- Registre la pressione a vale desiderata (per es. 4 bar)
- Fare in modo che il valore della Scala (per es. 4) coincide
con il segno di riferimento al centro della finestra
-
Stringere nuovamente la vite con intaglio.
-
Apire il raccordo di blocco sul lato di uscita.
9.4 Pulizia
Attenzione!
Per pulire le parti in plastica non utilizzato alcun
detergente contente solvente o alco, poiché questi potrebbero provocare danni all'acqua!
I detergenti possono portare a danni causati dall'acqua!
La tazza a vaglio e il vaglio possono essere puliti a necessità
Esecuzione tramite un'impresa di installazioni o il gestore.
Nell'ambiente o nella canalizzazione è necessario che non venga scaricato alcun detergente!
- Chidere l'armatura di chiusura lato entrata
- Depressurizzare il lato di uscita (per es. tramite il rubinetto dell'acqua).
- Chidere il raccordo di blocco sul lato di uscita.
- Svitare la tazza a vaglio.
o Utilizzare una chiave ad anello doppia ZR06K
-
Togliere il setaccio, pulirlo e insertirlo di nuovo
-
Mettere l'anello circolare sulla tazza a vaglio
- Avvitare la tazza a vaglio manualmente (senza utensile)
- Aprire il raccordo di blocco sul lato di ingresso.
- Aprire il raccordo di blocco sul lato di uscita.
10. Smaltimento
Il riduttore di pressione è realizzato in:
Acciaio legato
acciaio
plastica
Rispettare le norme locali relative al riciclaggio o allo smaltimento a regola d'arte di rifiut!
11. Guasti / Ricerca guasti
| Guasto | Causa | Risoluzione |
| Rumori battenti | Riduttore della pressione dimensionato troppo | Contattare Telefonamente il servizio consulenza technique |
| Fuoriuscita di acqua dalla calotta a molla | Membrana nell'inserto della valvola difet-tosa | sostituire l'inserto della valvola |
| La pressione dell'acqua è pocaoppure inesistente | Raccordi di blocco davanti o diaetro il ridut-tore di pressione non aperti completa-mente | Aprire completeness i raccordi di blocco |
| Riduttore della pressione non impostato alla pressione a vale desiderata | Impostare la pressione a vale | |
| Vaglio di riserva riduttore di pressione sporco | Pulire il vaglio di riserva | |
| Riduttore della pressione non montato in direzione del flusso | Montare il riduttore della pressione in dire-zione del flusso (rispettare la direzione della freccia sull'alloggiamento) | |
| La pressione a vale non restacostante | Vaglio di riserva riduttore di pressione sporco | Pulire il vaglio di riserva |
| Ugello o guarnizione di tenuta inserto valvola sporchi o danneggiati | sostituire l'inserto della valvola | |
| Aumento della pressione su lato della pressione a vale (ad es. con dispositivo di riscaldamento per l'acqua) | Controllare il funzionamento del dispositivo di blocco di riflusso, del gruppo di sicu-rezza, ecc. |
12. Pezzi di ricambio
| 1 | Cappucio della mola | 1/2" + 3/4" | 0901515 |
| completo | 1" + 11/4" | 0901516 | |
| D06F, D06FI | 1/2" + 2" | 0901518 | |
| Cappucio della mola | 1/2" + 3/4" | 0900227 | |
| completo | 1" + 11/4" | 0900228 | |
| D06FH, D06F-1/4ZA | 1/2" + 2" | 0900229 | |
| Cappucio della mola | 1/2" + 3/4" | 0900153 | |
| completo | 1" + 11/4" | 0900154 | |
| D06FN | 1/2" + 2" | 0900155 |
| 2 | Set di ricambio completo | 1/2" + 3/4" | D06FA-1/2 |
| valvola | 1" + 11/4" | D06FA-1B | |
| D06F, D06FH (senza filtrò) | 11/2" + 2" | D06FA-11/2 | |
| Set di ricambio completo | 1/2" + 3/4" | D06FNA-1/2 | |
| valvola | 1" + 11/4" | D06FNA-1B | |
| D06FN (senza filtrò) | 11/2" + 2" | D06FNA-11/2 | |
| Set di ricambio completo | 1/2" + 3/4" | D06FI-1/2 | |
| valvola | 1" + 11/4" | D06FI-1 | |
| D06FI (senza filtrò) | 11/2" + 2" | D06FI-11/2 |
| 3 | Set anello di tenuta (10 peszzi) | 1/2" | 0901443 |
| 3/4" | 0901444 | ||
| 1" | 0901445 | ||
| 11/4" | 0901446 | ||
| 11/2" | 0901447 | ||
| 2" | 0901448 |
| 4 | Set tappi di chiusura con O-Ring R1/4" (5 pezzi) | S06K-1/4 |
| 5 | Filtro di ricambio | 1/2" + 3/4" | ES06F-1/2A |
| D06F, D06FI | 1" + 11/4" | ES06F-1B | |
| 11/2" + 2" | ES06F-11/2A | ||
| Filtro di ricambio | 1/2" + 3/4" | ES06F-1/2A | |
| D06FH, D06FN | |||
| 1" + 11/4" | ES06F-1A | ||
| 11/2" + 2" | ES06F-11/2A |
| 6 Set O-Ring (10 pezzi) | 1/2" + 3/4" | 0901246 |
| 1" + 11/4" | 0901499 | |
| 11/2" + 2" | 0901248 |
| 7 | Tazza a vaglio trasparente | 1/2" + 3/4" | SK06T-1/2 |
| con O-Ring | 1" + 11/4" | SK06T-1B | |
| D06F, D06FI | 11/2" + 2" | SK06T-11/2 | |
| Tazza a vaglio in ottone con | 1/2" + 3/4" | SM06T-1/2 | |
| O-Ring | 1" + 11/4" | SM06T-1B | |
| D06F, D06FH, D06FN | 11/2" + 2" | SM06T-11/2 | |
| Tazza del filtrio in acciaio | 1/2" + 3/4" | SI06T-1/2 | |
| legato con guarnizione | 1" + 11/4" | SI06T-1 | |
| circolare per D06FI | 11/2" + 2" | SI06T-11/2 |
13. Accessori
| FN09S | HABEDO® Filtrato ausiliare Microfiltrato lavabile per la modifica successiva per la combinazione del filtro |
| M07M | Manometro Alloggamento da 63 mm, rubinetto di collega-mento posteriori G 1/4" Divisione: 0-4, 0-10, 0-16, 0-25 bar |
| ZR06K | Doppia chiave ad anello |
| Per allentare la calotta a molla e la tazza a vaglio |
| RV277 | Dispositivo anti-ritorno di mandata Tutti dimensioni attacchi |
| VST06-A | Kit di allacciamento |
| Con becco filetatto |
| VST06-B | Kit di allacciamento |
| Con becco saldato |
| VST06I-A | Kit di allacciamento |
| Con becco filetatto in acciaio legato |
- Avverenze di sicurezza 18
- Descrizione del funzionamento
- Uso
- Dati tecnici
- Fornitura
- Varianti
- Montaggio
- Messa in funzione
- Manutenzione
10.Smaltimento
11.Guasti / Ricerca guasti
12.Pezzi di ricambio
13.Accessori
