Tipo de producto	Regulador reductor manométrico
Marca	HONEYWELL
Modelo	D06FI
Fluidos compatibles	Agua, aire comprimido sin aceite, nitrógeno
Presión de entrada máx.	16 bar (vaso transparente) / 25 bar (vaso latón o acero)
Presión de salida regulable	1,5 a 6,0 bar (preajustado 3 bar)
Rango de temperatura	0 a 40°C (vaso transparente) / 0 a 70°C (vaso latón o acero)
Conexiones disponibles	1/2" a 2"
Finesse de filtración	0,16 mm
Principio de funcionamiento	De resorte y membrana, compensación de presión aguas arriba
Contenido del suministro	Cuerpo, conexiones, empaque de válvula, filtro fino, capuchón de resorte, vaso latón, resorte de ajuste, boquilla venturi (1 1/4" y 2")
Variantes disponibles	A (transparente), B (latón), E (transparente), etc.; D06F/ D06FH/ D06FN
Mantenimiento recomendado	Inspección anual, mantenimiento cada 1 a 3 años
Limpieza	Vaso y filtro lavables; no usar disolventes ni alcohol
Materiales principales	Acero inoxidable, latón, plástico
Accesorios	Manómetro (M07M), llave poligonal ZR06K, válvula de retención RV277, juegos de conexión VST06
Piezas de repuesto	Conjunto capuchón resorte, juntas tóricas, vasos tamiz (transparente, latón, acero)
Conformidad	Directiva PED, DIN 1988
Montaje	Horizontal con vaso hacia abajo, prever válvulas de cierre y protección anticongelante

Preguntas frecuentes - D06FI HONEYWELL

¿Cuál es la presión de salida regulable del D06FI?

La presión de salida es regulable de 1,5 a 6,0 bar, con un preajuste de fábrica a 3 bar.

¿Cómo regular la presión de salida?

Cerrar la válvula de aislamiento del lado de salida, despresurizar, aflojar el tornillo ranurado, girar la perilla de ajuste hacia la izquierda hasta el tope, abrir lentamente la válvula de entrada, luego girar la perilla al valor deseado. Volver a apretar el tornillo y abrir la válvula de salida.

¿Qué fluidos son compatibles con el D06FI?

Los fluidos compatibles son agua, aire comprimido sin aceite y nitrógeno, según las normas DIN EN 12502.

¿Cómo limpiar el filtro del reductor?

Cerrar las válvulas de aislamiento, despresurizar, desenroscar el vaso del tamiz con la llave ZR06K, retirar el filtro, limpiarlo y volver a colocarlo. No usar disolventes ni alcohol.

¿Qué hacer en caso de ruidos repetidos?

Los ruidos repetidos pueden deberse a un dimensionamiento inadecuado (capacidad demasiado grande). Contactar al servicio técnico de atención al cliente.

¿Cuándo realizar el mantenimiento?

Se recomienda una inspección anual y un mantenimiento completo cada 1 a 3 años según las condiciones de operación, por un profesional.

¿Cuáles son los accesorios disponibles?

Los accesorios incluyen: manómetro M07M, llave poligonal doble ZR06K, válvula de retención RV277, juegos de conexión VST06 (con casquillo roscado o para soldar).

¿Cómo montar el reductor?

Montar el reductor horizontalmente con el vaso de tamizado hacia abajo. Enjuagar la tubería, verificar la dirección del flujo (flecha en el cuerpo), y prever un tramo de estabilización de 5xDN después del equipo.

¿Cuál es la temperatura máxima de funcionamiento?

La temperatura máxima es de 40°C con un vaso transparente, y 70°C con un vaso de latón o acero.

¿Qué hacer si la presión aguas abajo aumenta progresivamente?

Si la presión aguas abajo aumenta lentamente sin caudal, esto indica suciedad o falla de la válvula. Realizar un mantenimiento y limpieza del reductor.

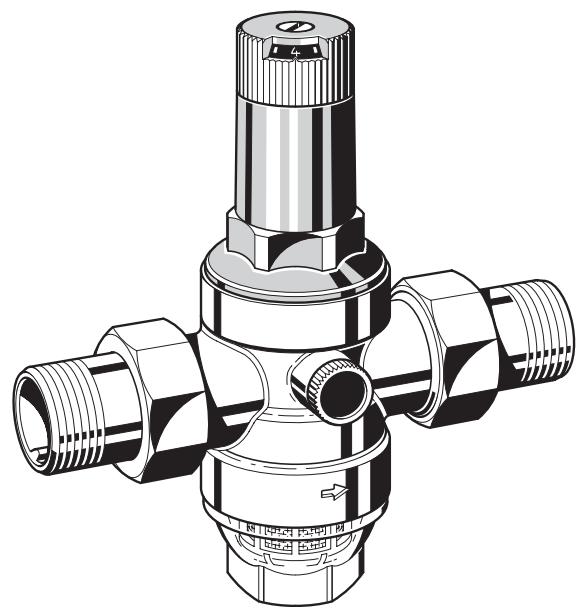

MANUAL DE USUARIO D06FI HONEYWELL

D06F, D06FH, D06FN, D06F-1/4ZA, D06FI

Einbauanleitung · Installation instructions · Notice de montage · Installatiehandleiding · Istruzioni di montaggio Instrucciones de montaje · Asennusohje · Иструкция по мontажу · Instruções de montagem · Instrukcja montazu Installasjoninstruktjon

Druckminderer

Válvula reductora de presión

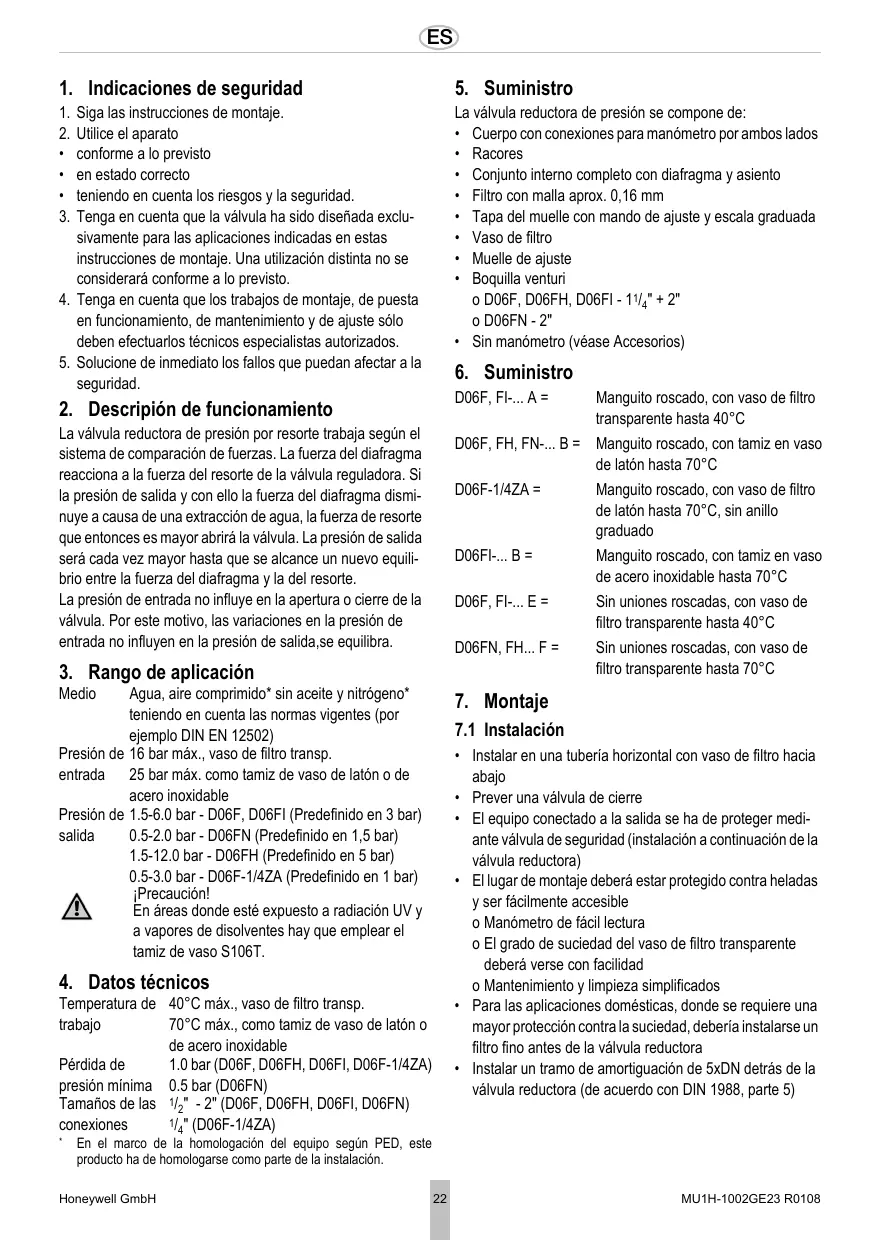

1. Indicaciones de seguridad

1. Siga las instrucciones de montaje.
2. Utilice el aparato
3. conforme a lo previsto
4. en estado correcto
5. teniendo en cuenta los ríesgos y la seguridad.
6. Tenga en cuenta que la valvula ha sido disnada exclusivamente para las aplicaciones indicadas en estas instrucciones de montaje. Una utilizaciondistinctno se considerarac conforma a lo previsto.
7. Tenga en cuenta que los problemas de montaje, de puesta en funciona,[20] en función,[21] deostenimiento y deajuste solo,[22] deben efectuarlos先进技术 especialistas autorizados.
8. Soluciones de inmediato los fallos que pueda afectar a la seguridad.

2. Descripción de funcionajo

La valvula reductora de presión por resorte trabaja según el sistema de comparación de fuerzas. La fuerza del diafragma reacónica a la fuerza del resorte de la valvula regulatora. Si la presión de salute y conarlo la fuerza del diafragma disminuya a Causea de una extracción de agua, la fuerza de resorte que entoncees es mayor abrirá la valvula. La presión de salute sera cada vez mayor hasta que se alcance un nuevo equilibrio entre la fuerza del diafragma y la del resorte.

La presión de entrada no influye en la aperture o cierra de la valvula. Por este motivo, las variaciones en la presión de entrada no influyen en la presión de salute, se equilibra.

3. Rango de aplicación

Medio Agua, aire comprido* sin aceite y nitrogeno* teniendo en cuenta las normas vigentes (por典型案例 DIN EN 12502)

Presión de 16 bar max., vaso de filtró transp.

entrada 25 bar max. como tamiz de vaso de latón o de acero inoxidable

Presión de 1.5-6.0 bar -D06F, D06FI (Predefinido en 3 bar)

salida 0.5-2.0 bar - D06FN (Predefinido en 1,5 bar)
1.5-12.0 bar - D06FH (Predefinido en 5 bar)
0.5-3.0 bar - D06F-1/4ZA (Predefinido en 1 bar)
jPrecaución!

En areas donde esté expuesto a radiación UV y a vapeores de disolventes hay que emplear el tamiz de vaso S106T.

4. Datos&Tecnicos

Temperatura de 40^ max., vaso de filtro transp.

trabajo 70^ max., como tamiz de vaso de latón o de acero inoxidable

Pérdida de 1.0 bar (D06F, D06FH, D06FI, D06F-1/4ZA)

presión minima 0.5 bar (D06FN)

Tamaños de las 1/2 - 2" (D06F, D06FH, D06FI, D06FN)

conexiones 1 / 4 (D06F-1/4ZA)

• En el marco de la homologación del equipo según PED, este producto ha de homologarse como parte de la instalación.

5. Suministro

La valvula reductora de presión se compone de:

• Cuerpo con conexiones para manómetro por ambos lados
  Racores
• Conjunto interno completo con diafragma y asiento
• Filtro con malla aprox. 0,16 mm
• Tapa del muelle con mando de ajuste y escalaga graduada
  Vaso de filtro
  Muelle de ajuste
• Boquilla venturi o D06F, D06FH, D06FI - 1/4" + 2" o D06FN - 2"
• Sin manometro (véase Accesorios)

6. Suministro

D06F, FI... A = Manguito roscado, con vaso de bajo transparente hasta 40^
D06F, FH, FN... B = Manguito roscado, con tamiz en vaso de latón hasta 70^
D06F-1/4ZA = Manguito roscado, con vaso de filtro de latón hasta 70^ , sin anillo graduado
D06Fl...B= Manguito roscado, con tamiz en vaso de acero inoxidable hasta 70^
D06F, FI...E = Sin uniones roscadas, con vaso de filtro transparente hasta 40^
D06FN, FH... F = Sin uniones roscadas, con vaso de filtro transparente hasta 70^

7. Montaje

7.1 Instalación

• Instalar en una tuberia horizontal con vaso de bajo
• Prever una valvula de cierre
• El equipo conectado a la salute se ha de proteger mediante valvula de seguridad (instalacion a continuacion de la valvula reductora)
• El lugar de montaje deben estar protegado contra heladas y ser fácilmente accesible

o Manómetro de fácil lecture

o El grado de suciedad del vaso de filtró transparentedeferá verse con fácilidad

o Mantenimiento y limpieza simplificados

• Para las aplicaciones domesticas, donde se requiere una mayor proteccion contra la仇恨, deben instalarse un filtro fino antes de la valvula reductora
• Instalar un tramo de amortiguation de 5xDN detrás de la valvula reductora (de acuerdo con DIN 1988, parte 5)

7.2 Instrucciones de montaje

1. Limpiar de impurezas la tuberia.
2. Insertar la boquilla venturi (sólo 1 14'' / 2'' )
3. Instalar la valvula reductora de presión.

o Observar la direccion de paso
o Instalar libre de tensiones y flexiones

8. Puesta en servicios

8.1 Ajustar la presión secundaria

Ajustar la presión de salute aprox. 1 bar por debajo de la presión de entrada.

1. Cerrar la valvula de corte lado entrada
2. Descargar de presión el lado deitters (por ejemplo, con el grifo del agua)
3. Cerrar la valvula de corte lado salute.
4. Aflojar el tornado superior.

o No quitar et tornillo.

1. Destensar el muelle de presión.
   o Girar el mando de reglaje hacer la izquierda (-) hasta el tope.
2. Abrir lentamente la valvula de corte lado entrada.
3. Girar el mando de ajuste hasta que la escala mueste el valor deseado.
4. Apretar de nuevo firmamente el tornillo superior.
5. Abrir lentamente la valvula de corte lado salute.

9. Mantenimiento

Le aconsejamos contratar un service de mantenimiento con unaEmpresa especializada

Según norma DIN 1988, punto 8 se.tomarán las medidas siguientes:

9.1 Inspeccion

Intervalo: una vez al añoSe realizará por unaEmpresa instaladora o por la�性idad explotadora.

1. Cerrar la valvula de corte lado salute.
2. Controlar la presion trasera con el manometro para un caudal cero.

o Si la presión augmente lentamente, el equipo podra estar sucio o averiado. En este caso realice una inspeccion de mantenimiento y limpieza.
3. Abrir lentamente la valvula de corte lado salute.

9.2 Mantenimiento

Intervalo: Cada 1-3 años (depende de las conditiones de funciona)

Lo deben realizar unaEmpresa instaladora

1. Cerrar la valvula de corteazo entada
2. Descargar de presión el lado de salute (por exemple, con el grifo del agua)
3. Cerrar la valvula de corte lado salute.
4. Aflojar el tornado superior.

o No quitar et tornillo.

iPrecaución!

En la tapa del muelle hay un muelle de presión. Si el muelle de presión saltara hacía afuera podría occasionar lesiones.

• Asegúrese de que el muelle de presión estádestensado

• Destensar el muelle de presión.
  o Girar el mando de reglaje hacer la izquierda (-) hasta el tope.

• Desenroscar la tapa de muelle.
  o Utilice la llave doble polygonal ZR06K
• Extraer el anillo deslizante.
• SACar el juego de valvulas conunas pinzas.
• Desenroscar el vaso de filtró.

o Utilice la llave doble polygonal ZR06K

1. Retirar el retén.

2. Comprobar el buena estado de la arandela de estanqueidad, del filo de la boquilla y del retén, en caso necessario Cambiar todo el juego de valvulas.

3. Sacar el tamiz, limpiar y volverlo a poner.
4. Poner una junta tórica en el vaso del tamiz.
   14.El montaje se ha de realizar enorden inverso.

Presionar la membrana con el dedo, après poner el anillo antideslizante.

15.Ajustar la presion trasera

15.Ajustar la presion trasera

9.3 Reglaje de la escala de ajuste

Sise desmontael mando de ajuste se pierde la calibracion. Se
puede reajustar de nuevo con la ayuda de un manometro.

1. Cerrar la valvula de corte lado entrada
2. Descargar de presión el lado de salute (por exemple, con el grifo del agua)
3. Cerrar la valvula de corte lado salute.
4. Aflojar el tornado superior.

o No guitar el tornillo.

1. Montar el manómetro.
2. Abrir lentamente la valvula de corteazo entrada.
3. Ajustar la presión trasera deseada (por exemple 4 bar)
4. Sincronizar el valor de escala (por exemple, 4) con la hora del centro de la planta.
5. Apretar de nuevo firmamente el tornillo superior.
   10.Abrir lentamente la valvula de corte lado salute.

9.4 Limpieza

iPrecaucion!

Para limpiar las piezas sintéticas no utilise produits de limpieza que contengan disolventes o alcoholes ya que pourrait provocar inundaciones.

Los productos de limpieza podrán occasionar daños por inundaciones.

En caso necessario, poder limpiarse el vaso de filtro y el filtró de recambio.

Se realizará por unaEmpresa instaladora o por la。
entidad explotadora.

Evitar la contaminacion del medio ambiente con deterentes!

1. Cerrar la valvula de corte lado entrada.
2. Descargar de presión el lado deitters (por exemple, con el grifo del agua)
3. Cerrar la valvula de corte lado salute.

4. Desenroscar el vaso de bajo. o Utilice la llave doble polygonal ZR06K

5. Sacar el tamiz, limpiarlo y volverlo a poner.

6. Poner una junta tórica en el vaso del tamiz.
7. Atomillar firmamente el vaso de tamiz (sin herramienta).
8. Abrir lentamente la valvula de corteazo entada.
9. Abrir lentamente la valvula de corteazo salida.

10. Residuos

La valvula reductora de presión se compone de:

• Acero inoxidable
• Acero
  Plástico

Respetar las normativas locales para un correcto reciclaje/eliminacion de los residuos!

11. Fallo / localización de anomalías

Fallo	Causa	Solutión
Ruidos/golpeteos	La válvula reductora de presión ha sido dimensionada demasiado grande	Contactar con el serviceo posventa
Pérdidas de agua a工程技术 la tapa del muelle	La membrana de la válvula interna está defectuosa	Reemplazar la válvula interna
No hay presión en el agua o la presión es muy baja	Las válvulas de corte a la entrada y a la calidad de la reductora de presión no se han abierto totalmente	Abrir las válvulas de corte por completeo
	La reductora de presión no se ha ajustado a la presión de salute deseada	Ajustar la presión de salute
	El filtro de recambio de la válvula reduc- tora de presión está sucio	Limpiar el filtró de recambio
	a reductora de presión está montada en el sentido contrario de paso	Montar la reductora de presión en el sentido correcto de paso (observar la direccion de la flecha en el cuerpo de la válvula)
La presión de salute ajustada no permanece constante	El filtró de recambio de la válvula reduc- tora de presión está sucio	Limpiar el filtró de recambio
	La tobera o la arandela de estanqueidad del juego de válvulas está sucias o dañadas	Reemplazar la válvula interna
	Augusto de presión en el lado de presión secundario (p. ej. mediante aparato calen-tador de agua)	Comprobar la función de válvula antirre-tomo, grupo de seguridad etc.

12. Recambios

1 Conjunto de volante y muelle 1 / 2^ + 3 / 4^ 0901515

D06F, D06FI 1^ + 1^1 / 4 0901516

1% " +2^n 0901518

Conjunto de volante y muelle 1 / 2'' + 3 / 4'' 0900227

D06FH 1^ + 1^1 / 4^ 0900228

11 / 2'' + 2'' 0900229

Conjunto de volante y muelle 1 / _2^ + 3 / _4^ 0900153

D06FN 1^ + 1^1 / 4 0900154

1% " +2^n 0900155

2 Conjunto de valvula fnterna 1 / 2^ + 3 / 4^ D06FA-1/2

3 Juego de junta tórica 1 / 2 " 0901443

(10 uds) 3 / 4'' 0901444

1" 0901445

11/4" 0901446

11/2" 0901447

2" 0901448

4 Tapon con junta tórica S06K-1/4

R^1/4 (5 uds)

5 Recambio de filtro 1 / 2^ + 3 / 4^ ES06F-1/2A

D06H, D06FN 1^ + 1 / _4^ ES06F-1B

112'' + 2'' ES06F-11/2A

Recambio defiltro 1 / 2^ + 3 / 4^ ES06F-1/2A

D06FH, D06FN 1^ + 1^1 / 4 ES06F-1A

112'' + 2'' ES06F-11/2A

6 Juego de juntas 1 / 2'' + 3 / 4'' 0901246

(10uds) 1^ + 1^1 / 4 0901499

11/2" + 2" 0901248

7 Vaso de filtro transparente 1 / 2^ + 3 / 4^ SK06T-1/2

con junta tórica 1^ + 1^1 / 4 SK06T-1B

D06F, D06FI 1! / 2^ + 2^ SK06T-11/2

Vaso de filtro de laton con 1 / 2^ + 3 / 4^ SM06T-1/2

junta tórica 1^ + 1^1 / 4 SM06T-1B

D06F, D06FH, D06FN 1 / 2^ + 2^ SM06T-11/2

Tamiz de vaso de acero inoxi-1/2" + 3/4" SI06T-1/2

dable con anillo en O para 1^ + 11 / 4^ SI06T-1

D06FI 1 / 2^ + 2^ SI06T-11/2

13. Accesorios

FN09S HABEDO 們 Filtro de conversion

Filtro de lavado a contracorriente para combinar con valvula reductora de presión D06F (para modelos posteriores a 1977)

M07M Manometro

Esfera 63 mm, conexión posterior roscá G 1/4" Indique el valor superior de la gama de la presión al orderar

ZR06K Llave doble polygonal

Para aflojar la tapa del muelle y el vaso del filtro

RV277 Valvula antirretorno de entrada

Todo s tamaños de las conexiones - 2"

VST06-A Juego de racores

Con boquilla de paso roscada

VST06-B Juego de racores

Con boquilla de paso soldada

VST06I-A Juego de racores

Con boquilla de paso roscada de acero inoxidable

5. Volume de fornecimiento

6. Volume de fornecimiento

o Girar el mando de ajuste en sentido antihorario (-)

1. Desaparafusar tampa de mola.
   o Utilizar chave anelar dupla ZR06K
2. Remove anel deslizante.
3. Remover chapeleta de valvula com alicate.
4. Desaparafusar vaso de filtro.

Avaria	Causa	Solução
Ruidos de batimento	Redutor de pressão sobre dimensionado	Telefonar ao服务于 apoio de pacientes
Saía de água da tampa de mola	Membrana na chapeleta de válvula avariada	Substituir chapeleta de válvula
Ninguna presión de agua o insufiente	Las válvulas de corte a la entrada y a la salute de la reductora de presión no se han abierto totalmente	Abrir las válvulas de corte por completeness
	La reductora de presión no se ha ajustado a la presión de salute deseada	Ajustar la presión de salute
	Filtro de reserva do reductor de pressão sujo	Limar o FILTER dereshervare
	La reductora de presión está montada en el sentido contrario de paso	Montar la reductora de presión en el sentido correcto de paso (observar la direcção de la flecha en el cuerpo de la válvula)
La presión de salute ajustada no permanece constante	Filtro de reserva do reductor de pressão sujo	Limar o FILTER dereshervare
	Boquilla o junta de estanqueidad iválvula interna SACIO o dñeado - não passo	Substituir chapeleta de válvula
	Aumento de presión en el lado de presión secundario (p. ej. mediante aparato calenor-tador de agua)	Comprobar la función de válvula antirretomo, grupo de seguidad etc.

1. Indicaciones de seguridad 22
2. Descripción de configuración
3. Rango de aplicación
4. Datos&Tecnicos
5. Suministro
6. Suministro
7. Montaje
8. Puesta en servicios
9. Mantenimiento
   10.Residuos
   11.Fallo / localization de anomalias
   12.Recambios 25
   13.Accesorios

FIN
