Tipo de producto	Generador eléctrico
Marca	Honeywell
Modelo	6151
Dimensiones (L x A x A)	60 x 40 x 40 cm
Peso	30 kg
Alimentación	Gasolina sin plomo
Potencia nominal	5000 W
Potencia máxima	5500 W
Tensión de salida	230 V / 50 Hz
Capacidad del tanque	25 L
Autonomía al 50% de carga	12 horas
Arranque	Eléctrico y manual
Toma(s) de corriente	2 tomas 230V (16A) + 1 toma 12V (8A)
Nivel de ruido	68 dB(A) a 7 m
Protección	Parada por bajo nivel de aceite, protección contra sobrecarga
Funciones principales	Alimentación de respaldo, obra, ocio
Mantenimiento y limpieza	Cambio de aceite cada 50h, limpieza del filtro de aire cada 25h
Seguridad	Interruptor diferencial, conexión a tierra recomendada
Piezas de repuesto y reparabilidad	Bujía, filtro de aire, filtro de aceite disponibles
Información general	Garantía de 2 años

Preguntas frecuentes - 6151 HONEYWELL

¿Qué tipo de combustible usar?

Use gasolina sin plomo con un índice de octano de al menos 87.

¿Cómo arrancar el generador?

Verifique el nivel de aceite, abra la llave de combustible, accione el estrangulador, gire la llave (arranque eléctrico) o tire del arrancador manual.

¿Qué hacer si el generador no arranca?

Verifique la bujía, el filtro de aire, la entrada de gasolina y el aceite. Si la luz de bajo nivel de aceite está encendida, agregue aceite.

¿Cuál es la potencia máxima?

La potencia máxima es de 5500 W, pero la potencia nominal es de 5000 W. No exceda este límite para evitar daños.

¿Cómo mantener el generador?

Cambie el aceite cada 50 horas de funcionamiento, limpie el filtro de aire cada 25 horas y verifique la bujía regularmente.

¿Puedo usar el generador en interiores?

No, use siempre el generador en el exterior en un lugar bien ventilado para evitar la intoxicación por monóxido de carbono.

¿Cuánto dura el tanque lleno?

Con carga nominal, la autonomía es de aproximadamente 12 horas. Con carga parcial, puede ser mayor.

¿Qué tipo de aceite de motor usar?

Use aceite SAE 10W-30 de calidad API SJ o superior. Verifique el nivel antes de cada uso.

¿Cómo almacenar el generador?

Vacíe el tanque y haga funcionar el motor hasta que se pare para vaciar el combustible. Guarde en un lugar seco y protegido de las heladas.

¿Dónde encontrar piezas de repuesto?

Las piezas como bujías, filtros de aire y aceite están disponibles en los distribuidores autorizados de Honeywell o en línea.

MANUAL DE USUARIO 6151 HONEYWELL

Manual del Usuario Generador portátil

PELIGRO

¡HUMOS DE ESCAPE MORTALES! ¡Utilícelo SOLAMENTE al AIRE LIBRE y lejos de ventanas, puertas y respiraderos!
NO DISEÑADO PARA SER USADO EN APLICACIONES DE SOPORTE DE VIDA CRÍTICA.
GUARDE este Manual. Proporcione este manual a cualquier operador del generador.

Contenido

Introducción......21

Lea este manual en su totalidad 21

Reglas de Seguridad 21

Índice de normas ......23

Información general.... 24

1.1 Desempaque 24
1.2 Ensamble 24

Operación 24

2.1 Conozca el generador ....
2.2 Cables y enchufes de conexión .....26
2.3 Cómo usar el generador .....26
2.4 No sobrecargue el generador....27
2.5 Guía de referencia de potencia .....28
2.6 Antes de arrancar el generador .....28
2.7 Para arrancar el motor .....29
2.8 Parado del motor 30
2.9 Sistema de apagado por bajo nivel de aceite ....30

Mantenimiento....30

3.1 Cómo realizar mantenimiento programado .....30
3.2 Programa de mantenimiento .....30
3.3 Especificaciones del producto 30
3.4 Recomendaciones generales 31

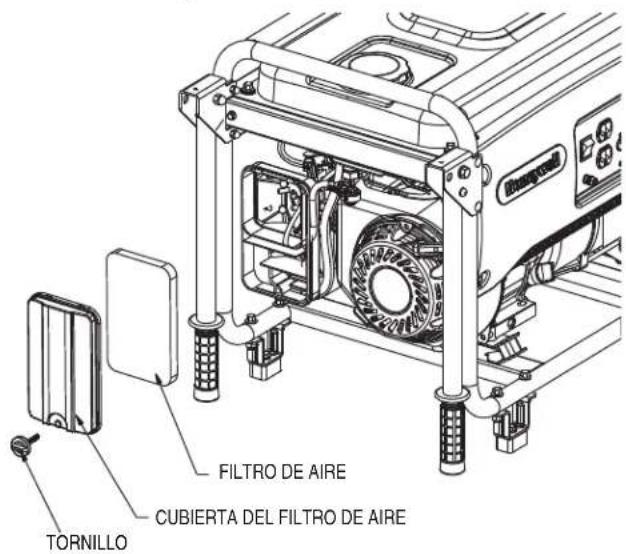

3.5 Servicio del filtro de aire ....32
3.6 Espacio de la válvula ....33
3.7 Generales 33
3.8 Almacenamiento a largo plazo ....33
3.9 Otros consejos de almacenamiento .....33

24 Localización y corrección de fallas 34

4.1 Guía de detección de problemas ....34

Notas 35

ADVERTENCIA!

Proposición 65 de California

El escape del motor y algunos de sus componentes son conocidos pore el Estado de California como causa de cáncer, defectos congénitos y otros daños reproductivos.

ADVERTENCIA!

Proposición 65 de California

Este producto contiene o emite sustancias químicas que son conocidas por el Estado de California como causa de cáncer, defectos congénitos y otros daños reproductivos.

INTRODUCCIÓN

Gracias por comprar este generador portátil Honewell de Generac Power Systems, Inc. Este modelo es un generador compacto, de alto rendimiento, enfriado por aire y accionado por un motor que está diseñado para suministrar corriente eléctrica para impulsar cargas eléctricas donde no esté disponible el servicio público eléctrico o en lugar del servicio público eléctrico por un apagón.

Si cualquier parte de este manual no se entiende, contacte al Distribuidor Autorizado más cercano para obtener información sobre los procedimientos de arranque, operación y mantenimiento.

El operador es responsable del uso apropiado y seguro del equipo. Recomendamos encarecidamente que el operador lea este manual y comprenda a fondo todas las instrucciones antes de usar el equipo. También recomendamos encarecidamente darle instrucciones a otros usuarios sobre cómo arrancar y operar correctamente la unidad. Esto los preparará en caso de que necesiten operar el equipo en una emergencia.

El generador puede operar de forma segura, eficiente y confiable solamente si se sitúa, opera y mantiene correctamente. Antes de operar o dar mantenimiento al generador:

• Familiarícese con todos los códigos y regulaciones locales, estatales y nacionales, y sigalas al pie de la letra.
• Estudie cuidadosamente todas las advertencias de seguridad en este manual y en el producto.
• Familiarícese con este manual y con la unidad antes de usarla.
  El fabricante no puede anticipar cada circunstancia posible que pueda implicar un riesgo. Las advertencias en este manual, y en las etiquetas y calcomanías en la unidad son, por lo tanto, no exhaustivas. Si usa un procedimiento, método de trabajo o técnica de operación que el fabricante no recomiende especificamente, cerciórese de que es seguro para otros. También asegúrese de que el procedimiento, método de trabajo o técnica de operación utilizada no haga que el generador sea inseguro.

LA INFORMACIÓN INCLUIDA EN EL PRESENTE SE BASA EN LAS MÁQUINAS EN PRODUCCIÓN A LA HORA DE LA PUBLICACIÓN. GENERAC SE RESERVA EL DERECHO DE MODIFICAR ESTE MANUAL EN CUALQUIER MOMENTO.

REGLAS DE SEGURIDAD

En esta publicación, y en las etiquetas y calcomanías en el generador, los recuadros de PELIGRO, ADVERTENCIA, PRECAUCIÓN y NOTA se utilizan para alertar al personal de instrucciones especiales sobre una operación en particular que pueda ser peligrosa si se realiza incorrecta o negligentemente. Obsérvelos cuidadosamente. Sus definiciones son como sigue:

▲PELIGRO

INDICA UNA SITUACIÓN O ACCIÓN PELIGROSA QUE, SI NO SE EVITA, TRAERÁ COMO RESULTADO LA MUERTE O UNA LESIÓN GRAVE.

ADVERTENCIA

Indica una situación o acción peligrosa que, si no se evita, podría ocasionar la muerte o una lesión grave.

CUIDADO

Indica una situación o acción peligrosa que, si no se evita, podría ocasionar una lesión menor o moderada.

NOTA:

Las Notas contienen información adicional importante para un procedimiento y se incluyen dentro del cuerpo del texto de este manual.

Estas advertencias de seguridad no pueden eliminar los peligros que indican. El sentido común y el estricto cumplimiento con las instrucciones especiales mientras realiza la acción o el servicio son esenciales para la prevención de accidentes.

Cuatro símbolos de seguridad de uso frecuente acompañan los cuadros de PELIGRO, ADVERTENCIA y PRECAUCIÓN. El tipo de información que cada uno indica es como sigue:

Este símbolo señala información de seguridad importante que, si no se sigue, podría poner en peligro la seguridad personal y/o las propiedades de terceros.

Este símbolo indica el riesgo de posible explosión.

Este símbolo indica el riesgo de posible incendio.

Este símbolo indica el riesgo de posible descarga eléctrica.

CAUTION

Se recomienda protección auditiva.

MISE EN GARDE

- NUNCA opere en un área cerrada o en interiores, en un vehículo, incluso si las puertas y ventanas están abiertas.

- Por razones de seguridad, el fabricante recomienda que el mantenimiento de este equipo se realice por un Distribuidor Autorizado. Examine el generador regularmente, y contacte al Distribuidor Autorizado más cercano para las piezas que necesitan repararse o reemplazarse.

- Sólo opere el generador en superficies niveladas y donde no esté expuesto a humedad, suciedad, polvo o vapores corrosivos, en exceso.

- Mantenga las manos, pies, ropa, etc., alejados de las bandas de impulsión, de los ventiladores y de otras piezas móviles. Nunca quite alguna guarda o blindaje de los ventiladores mientras la unidad está en operación.

- Ciertas piezas del generador se calientan demasiado durante la operación. Manténgase alejado del generador hasta que se haya enfriado para evitar quemaduras graves.

• NO opere el generador en la lluvia.

- No modifique la estructura del generador ni cambie los controles puesto que podría crear una condición de funcionamiento insegura.

- Nunca arranque o pare la unidad con las cargas eléctricas conectadas a los tomacorrientes Y con los dispositivos conectados ENCENDIDOS. Arranque el motor y déjelo estabilizarse antes de conectar las cargas eléctricas. Desconecte todas las cargas eléctricas antes de apagar el generador.

- No inserte objetos a través de las ranuras de enfriamiento de la unidad.

- Al trabajar en este equipo, permanezca alerta todo el tiempo. Nunca realice trabajos en el equipo cuando esté cansado físicamente o mentalmente.

- Nunca utilice el generador o ninguna de sus piezas como escalón. Si se para sobre la unidad puede ejercer presión y romper piezas, y esto puede generar condiciones de funcionamiento peligrosas como fugas de gases de escape, fugas de combustible, fugas de aceite, etc.

NOTA:

Este generador está equipado con un silenciador supresor de chispas. El supresor de chispas debe ser mantenido en condiciones de trabajo efectivas por el propietario/operador. En el Estado de California, un supresor de chispas es requerido por la ley (Sección 4442 del Código de Recursos Públicos de California). Otros estados pueden tener leyes similares. Las leyes federales aplican en tierras federales.

PELIGROS DEL ESCAPE Y DE LA UBICACIÓN

- iNunca opere en áreas cerradas o interiores! iNUNCA opere en un área cerrada, en un vehículo, o en el interior AUNQUE las puertas y ventanas están abiertas! Úselo SÓLO en exteriores y lejos de ventanas abiertas, puertas, ductos de ventilación y en áreas que no acumularán el mortal escape.

▲ PELIGRO

El uso del generador en ambientes cerrados PUEDE MATARLO EN MINUTOS.

El los gases de escape del generador contienen monóxido de carbono.

Este es un venenos que no se puede ver ni oler.

NUNCA lo utilice dentro de una casa o garaje, INCLUSO SI las puertas y las ventanas están abiertas.

Utilícelo SOLAMENTE al aire libre y lejos de ventanas, puertas, respiraderos.

- Los gases de escape del motor contiene monóxido de carbono, que no se puede ver ni oler. Este gas venenoso, si es inhalado en concentraciones altas, puede causar inconsciencia o aun la muerte.

- El flujo adecuado y sin obstrucciones del aire de enfriamiento y de ventilación es esencial para el correcto funcionamiento del generador. No modifique la instalación ni permita algún bloqueo, incluso parcial, de los componentes de la ventilación, como esto puede afectar seriamente la operación segura del generador. El generador DEBE ser operado al aire libre.

- Este sistema de escape debe recibir el mantenimiento correcto. No haga nada que pueda hacer que el sistema de escape sea inseguro o que no cumpla con los códigos o normas locales.

- Utilice siempre una alarma a pilas para detección del monóxido de carbono en interiores, siguiendo las instrucciones del fabricante.

- Si comienza a sentirse enfermo, mareado o débil después de que el generador esté en funcionamiento, trasládese a un lugar con aire fresco INMEDIATAMENTE. Visite a un doctor, pues podría sufrir de intoxicación por monóxido de carbono.

PELIGROS ELÉCTRICOS

- El generador produce un voltaje peligrosamente alto cuando está en funcionamiento. Evite tocar alambres pelados, los terminales, las conexiones, etc. mientras la unidad está en funcionamiento, incluso en el equipo conectado al generador. Asegúrese de que todas las cubiertas, guardas y barreras adecuadas estén colocadas en su sitio antes de hacer funcionar el generador.

- Nunca manipule ningún tipo de cable o dispositivo eléctrico mientras esté parado en agua, mientras esté descalzo, o mientras tenga las manos o los pies mojados. PUEDE SUFRIR UNA DESCARGA ELÉCTRICA PELIGROSA.

- El Código Eléctrico Nacional (NEC) requiere que el marco y las partes conductoras del exterior del generador estén conectadas correctamente a una tierra aprobada. Los códigos eléctricos locales pueden también requerir que el generador se ponga a tierra adecuadamente. Consulte con un electricista local sobre los requerimientos de puesta a tierra en su área.

- Utilice un interruptor de circuito por falla a tierra en áreas húmedas o altamente conductivas (como los trabajos en pisos metálicos o en herrería).

- No use cables eléctricos gastados, pelados, quemados o dañados de alguna otra forma con el generador.

- Antes de realizar mantenimiento al generador, desconecte la batería del motor de arranque (si está instalada) para impedir un arranque accidental. Desconecte el cable del borne de la batería indicado como NEGATIVO, NEG o (-). Ese cable debe reconectarse por último.

- En caso de un accidente ocasionado por descarga eléctrica, corte inmediatamente la fuente de corriente eléctrica. Si esto no es posible, intente liberar a la víctima del conductor vivo. EVITE EL CONTACTO DIRECTO CON LA VÍCTIMA. Utilice un instrumento no conductor, tal como una cuerda o una tabla, para liberar a la víctima del conductor vivo. Si la víctima está inconsciente, aplique los primeros auxilios y consiga ayuda médica inmediatamente.

RIESGOS DE INCENDIOS

• La gasolina es altamente INFLAMABLE y sus vapores son EXPLOSIVOS. No permita fumar, llamas abiertas, chispas o calor a su alrededor mientras manipula la gasolina.
• Nunca añada combustible mientras la unidad está en funcionamiento o caliente. Permita que el motor se enfríe totalmente antes de añadir combustible.
• Nunca llene el depósito de combustible en interiores. Cumpla con todas las leyes que regulan el almacenamiento y el manejo de la gasolina.
• No sobrellene el depósito de combustible. Siempre deje espacio para la dilatación del combustible. Si se sobrellena el depósito, el combustible puede desbordarse sobre el motor caliente y causar un INCENDIO o una EXPLOSIÓN. Nunca almacene el generador con combustible en el depósito donde los vapores de gasolina pueden llegar a una llama abierta, una chispa o un piloto (como en un horno, calentador de agua o un secadora de ropa). Puede suceder un INCENDIO o una EXPLOSIÓN. Permita que la unidad se enfríe totalmente antes de almacenarla.
• Limpie los derrames de combustible o aceite inmediatamente. Asegúrese de que no se dejen materiales combustibles sobre o cerca del generador. Mantenga el área alrededor del generador limpia y libre de desechos y deje un espacio de cinco (5) pies a cada lado para permitir la adecuada ventilación del generador.
• No inserte objetos a través de las ranuras de enfriamiento de la unidad.
• No opere el generador si los dispositivos eléctricos conectados se recalientan, si se pierde la corriente de salida, si el motor o el generador generan chispas o si se observan llamas o humo mientras la unidad está en funcionamiento.
• Tenga un extintor cerca del generador en todo momento.

ÍNDICE DE NORMAS

1. Asociación nacional de protección contra incendios (NFPA) 70: El CÓDIGO ELÉCTRICO NACIONAL (NEC) disponible en www.nfpa.org
2. Asociación nacional de protección contra incendios (NFPA) 5000: CÓDIGO DE EDIFICACIÓN Y SEGURIDAD disponible en www.nfpa.org
3. El Código internacional de la construcción disponible en www.iccsafe.org
4. Manual de Cableado Agrícola disponible en www.rerc.org, Consejo de Recursos de Electricidad Rural P.O. Box 309 Wilmington, OH 45177-0309
5. ASAE EP-364.2 Instalación y mantenimiento de energía eléctrica de respaldo en granjas disponible en www.asabe.org, Sociedad Americana de Ingenieros Agrícolas y Biológicos2950 Niles Road, St. Joseph, MI 49085

Esta lista no es inclusiva.. Verifique con la Autoridad con jurisdicción local (AHJ) cualesquiera códigos locales o normas que puedan ser aplicables a su jurisdicción.

N.° DE MODELO:
N.° DE SERIE:

Ubicación de la identificación de la unidad

Información general

1.1 DESEMPAQUE

• Retire todo el material de empaque.
• Retire el empaque de espuma del accesorio.
• Saque el generador de la caja de cartón.

1.1.1 CAJA DE ACCESORIOS

Compruebe todo el contenido. Si algunas piezas faltan o están dañadas, localice a un distribuidor autorizado llamando al 1-855-GEN-INFO.

• 1 - Guía de montaje rápido
• 1 - Manual del Usuario
• 1 - Embudo para aceite
• 1 - Aceite SAE 30
• 3 - Tarjetas de registro del producto (inglés, español, francés)
• 2 - Ruedas de 8" (A)
• 1 - Eje (B)
• 2 - Patas del marco (C)
- 2 - Manijas con empuñaduras (izquierda (D) y derecha (E))
• 1 - Bolsa de hardware
- 4 - Pernos M8-1.25 x 43 (G)
- 4 - Perno de paso M6-1.0 x 37 (I)
- 2 -Pasadores de chaveta (F)
- 4 - Tuercas hexagonales con brida M8-1.25 (H)
- 4 - Tuercas ciegas M6-1.0 (J)

1.1.2 HERRAMIENTAS REQUERIDAS

El generador requiere de ciertos procedimientos de ensamble previo al uso. Si surgen problemas durante el ensamble del generador, llame a la Línea de Ayuda del Generador al 1-855-GEN-INFO.

1.2.1 ENSAMBLE DEL KIT DE ACCESORIOS

Las ruedas están diseñadas en la unidad para mejorar mucho la portabilidad del generador.

NOTA:

Las ruedas no están diseñadas para uso en carretera.

1. Consulte la Figura 1 para instalar las ruedas (A) como se muestra.
2. Deslice el eje (B) a través de los soportes del marco.
3. Deslice las ruedas (A) y luego instale los pasadores de chaveta (F).
4. Consulte la Figura 1 para instalar las patas del marco (C) como se muestra.
5. Coloque cada pata del marco (C) bajo el marco y asegúrela con dos pernos M8-1.25 x 40 (G) y dos tuercas hexagonales con brida M8 x 1.25 (H).
6. Consulte la Figura 2 para instalar el ensamble de la manija (D and E) como se muestra.

- Asegure cada ensamble de la manija (D y E) al marco usando los dos pernos M6-1.0 x 40 (I) y las dos tuercas ciegas M6-1.0 (J).

Figura 1C – Ensamble de la rueda

2.1 CONOZCA EL GENERADOR

Lea el Manual del Propietario y las Reglas de Seguridad antes de poner el generador en funcionamiento.

Compare el generador con las Figuras 3 a 6 para familiarizarse con las ubicaciones de los diferentes controles y ajustes Conserve este manual para futuras referencias.

1. Receptáculo duplex de 120 voltios AC, 20 amperios – Suministra la energía eléctrica para la operación de iluminación eléctrica, herramientas, aparatos y cargas del motor de 120 voltios AC, 20 amperios y 60 Hz monofásicos.
   Modelos para California, EE. UU.- Tomacorriente doble con GFCI - Proporciona protección con un interruptor de circuito por fallo de conexión a tierra (GFCI), con un botón de oprimir de prueba y reinicio.

2. Receptáculo de cierre de 120/240 voltios AC, 20 amperios – Suministra la energía eléctrica para la operación de iluminación eléctrica, herramientas, aparatos, herramientas y cargas del motor de 120 y/o 240 voltios AC, 20 amperios y 60 Hz monofásicos.

3. Interruptores de circuito (AC) – Cada receptáculo tiene un interruptor de circuito de 2 polos, 14 amperios para proteger al generador de sobrecargas eléctricas.

4. Filtro de aire – Filtra el aire de entrada mientras se lo dirige al motor.
5. Palanca del estrangulador – Se usa cuando se arranca el motor frío.
6. Tanque de combustible – El tanque tiene una capacidad de 2.9 U.S. galones de combustible.
7. Oreja de conexión a tierra – Conecte aquí el generador a una tierra aprobada. Consulte "Cómo poner a tierra el generador" para obtener detalles.
8. Interruptor de encendido/apagado - Controla la operación del generación.
9. Silenciador – Silencia el motor.
10. Manijas - Pivotean y se retraen para el almacenamiento.
11. Tapón de combustible – Lugar de llenado de combustible.
12. Indicador de combustible – Indica el nivel de combustible en el tanque.
13. Comprobación/llenado de aceite – Comprueba y llena el aceite aquí.
14. Arrancador de retroceso – Se usa para arrancar manualmente el motor.
15. Corte de combustible – Válvula entre el tanque de combustible y el carburador.

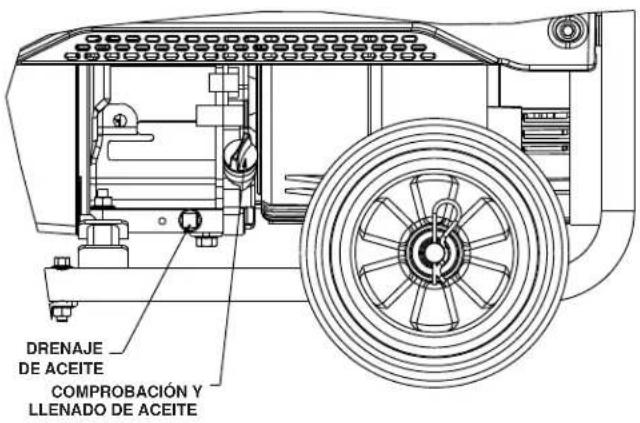

16. Tapón de drenajedel aceite – Se usa para drenar aceite del motor.
17. Supresor de chispas – Reduce los riesgos de incendio reteniendo las chispas.

Figura 3 - Panel de control (Modelos para 49 estados/CSA)

Figura 4 - Controles del generador

2.2 CABLES Y ENCHUFES DE CONEXIÓN

2.2.1 RECEPTÁCULO DOBLE120 VAC, 20 AMP

Este es un tomacorriente de 120 voltios protegido contra sobrecargas por un disyuntor de circuito de 14 amperios (Figura 7). Utilice cada conector para alimentar de 120 voltios de AC, monofásica de 60Hz las cargas que se requieren hasta un total combinado de 1680 vatios (1.68 kW) o 14 amperios de corriente. Use sólo juegos de cables de 3 hilos a tierra de alta calidad, bien aislados, con capacidad de 125 voltios a 20 amperios (o más).

Mantenga los cables de extensión lo más cortos posible, preferiblemente en menos de 15 pies de largo, para evitar la caída de tensión y posible sobrecalentamiento de los cables.

Figura 7 - Receptáculo doble de 120 Volt AC, 20 amperios

2.2.2 RECEPTÁCULO DOBLE GFCI, 120 VAC, 20 AMPERIOS (SOLAMENTE CARB)

Este es un tomacorriente de 120 voltios protegido contra sobrecargas por un disyuntor de circuito de 14 amperios (Figura 8). Utilice cada conector para alimentar de 120 voltios de AC, monofásica de 60Hz las cargas que se requieren hasta un total combinado de 1680 vatios (1.68 kW) o 14 amperios de corriente. Use sólo juegos de cables de 3 hilos a tierra de alta calidad, bien aislados, con capacidad de 125 voltios a 20 amperios (o más).

Mantenga los cables de extensión tan cortos como sea posible para prevenir caída de voltaje y posible recalentamiento de los cables.

Figura 8 - Receptáculo doble GFCI de 120 Volt AC, 20 amperios

Este es un tomacorriente de 120/240 voltios protegido contra sobrecargas por un disyuntor de circuito de 14 amperios (Figura 9). Conecte una cable de 4 hilos a tierra adecuado al tomacorriente y a la carga deseada. El cable debe tener una capacidad de 250 voltios a 20 amprioss (o mayor) si el receptáculo de 120/240 es usado junto con un receptáculo de 120 voltios. La carga total extraída no debe exceder de los valores nominales de la etiqueta de datos.

Figura 9 - Receptáculo de 120/240 VAC, 20 amperios

IMPORTANTE: No sobrecargue el generador. Tampoco sobrecargue los paneles individuales de los receptáculos. Estos tomacorrientes están protegidos contra sobrecargas con disyuntores de circuito. Si el amperaje nominal de un interruptor de circuito se excede, dicho interruptor se abre y se pierde la salida eléctrica a ese receptáculo. Lea cuidadosamente la sección "No sobrecargue el generador".

2.3 CÓMO USAR EL GENERADOR

Si surgen problemas con la operación del generador, llame a la línea de ayuda del generador 1-888-436-3722.

▲ PELIGRO

¡Nunca opere en áreas cerradas o interiores! ¡NUNCA opere en un área cerrada, en un vehículo, o en el interior AUNQUE las puertas y ventanas están abiertas! Úselo SÓLO en exteriores y lejos de ventanas abiertas, puertas, ductos de ventilación y en áreas que no acumularán el mortal escape.
Los gases de escape del motor contiene monóxido de carbono, que no se puede ver ni oler. Este gas venenoso, si es inhalado en concentraciones altas, puede causar inconsciencia o incluso la muerte.
El flujo adecuado y sin obstrucciones del aire de enfriamiento y de ventilación es esencial para el correcto funcionamiento del generador. No modifique la instalación ni permita algún bloqueo, incluso parcial, de los componentes de la ventilación, puesto que esto puede afectar seriamente la operación segura del generador. El generador SE DEBE poner en funcionamiento al aire libre.

Este sistema de escape debe recibir el mantenimiento correcto. No haga nada que pueda hacer que el sistema de escape sea inseguro o que no cumpla con los códigos o normas locales.

Utilice siempre una alarma a pilas para detección del monóxido de carbono en interiores, siguiendo las instrucciones del fabricante.

PELIGRO

El uso del generador en ambientes cerrados PUEDE MATARLO EN MINUTOS.

El los gases de escape del generador contienen monóxido de carbono. Este es un venenos que no se puede ver ni oler.

NUNCA lo utilice dentro de una casa o garaje, INCLUSO SI las puertas y las ventanas están abiertas.

Utilícelo SOLAMENTE al aire libre y lejos de ventanas, puertas, respiraderos.

2.3.1 CONEXIÓN A TIERRA DEL GENERADOR CUANDO SE USA COMO UNIDAD PORTÁTIL

Este generador tiene una conexión a tierra del equipo que conecta los componentes del bastidor del generador a los terminales de conexión a tierra de los tomacorrientes de salida de CA (vea una explicación en NEC 250.34 [A]). Esto permite usar el generador como una unidad portátil sin conectar a tierra el bastidor del generador como se especifica en NEC 250.34.

Figura 10 - Conexión a tierra del generador

Requisitos especiales

Puede haber reglamentos federales o estatales de la Administración de Seguridad y Salud Ocupacional (OSHA) de los EE. UU., códigos u ordenanzas que correspondan al uso previsto del generador.

Consulte a un electricista cualificado, inspector de electricidad o al organismo local que tenga jurisdicción:

• En algunas zonas, se requiere el registro de los generadores en las compañías de servicios públicos locales.
• Si el generador se usa en un sitio de construcción, puede ser necesario cumplir reglamentos adicionales.

2.3.2 CONEXIÓN DEL GENERADOR AL SISTEMA ELÉCTRICO DE UN EDIFICIO

Al conectarlo directamente al sistema eléctrico de un edificio, se recomienda usar un interruptor de transferencia manual. Las conexiones para un generador portátil al sistema eléctrico de un edificio deben ser efectuadas por un electricista cualificado y cumpliendo estrictamente todos los códigos y leyes nacionales y locales sobre electricidad.

2.3.3 CONEXIÓN DE CARGAS ELÉCTRICAS

NO conecte cargas de 240 voltios a receptáculos de 120 voltios. NO conecte cargas trifásicas al generador. NO conecte cargas de 50 Hz al generador.

• Deje que el motor se estabilice y caliente por unos minutos luego del arranque.
• Conecte y encienda las cargas eléctricas de 120 o 240 voltios AC monofásicas de 60 Hz deseadas.
• Sume la potencia nominal (o amperios) de todas las cargas que se van a conectar al mismo tiempo. Este total no debe ser mayor que (a) la capacidad nominal vataje/amperaje del generador o (b) la clasificación del interruptor de circuito del receptáculo que suministra la electricidad. Consulte "No sobrecargue el generador".

2.4 NO SOBRECARGUE EL GENERADOR

La sobrecarga de un generador por encima de su potencia nominal puede ocasionar daños al generador y los dispositivos eléctricos conectados. Tenga en cuenta lo siguiente para impedir que la unidad se sobrecargue:

• Sume la potencia de todos los dispositivos que se conectarán al mismo tiempo. Este total NO debe ser mayor que la capacidad de vataje del generador.
• La potencia nominal de las luces se indica en los bulbos. La potencia nominal de herramientas, dispositivos y motores se puede encontrar en la etiqueta o calcomanía de datos adherida al dispositivo.
• Si el dispositivo, herramienta o motor no da potencia, multiplique los voltios por los amperios para determinar los vatios (voltios x amperios = vatios).

• Algunos motores eléctricos, como los de inducción, requieren cerca de tres veces más potencia para arrancar que durante la marcha. Este aumento de potencia sólo dura unos segundos en el arranque de estos motores. Asegúrese de disponer de esta potencia alta cuando seleccione los dispositivos eléctricos que conectará al generador:

• Calcule la potencia que necesita el motor más grande para arrancar.

• Añada a esta cifra los vatios de funcionamiento de todas las otras cargas conectadas.

La Guía de Referencia de Potencia se proporciona para ayudar a determinar cuántos aparatos puede operar el generador al mismo tiempo.

NOTA:

Todas las cifras son aproximadas. Consulte la etiqueta de datos del dispositivo para saber acerca de los requisitos de potencia.

2.5 GUÍA DE REFERENCIA DE POTENCIA

Dispositivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vatios de operación

*Aire acondicionado (12,000 BTU)....1700

*Aire acondicionado (24,000 BTU)....3800

*Aire acondicionado (40,000 BTU)....6000

Cargador de batería (20 Amperios) 500

Lijadora de banda (3") 1000

Moto sierra....1200

Cierra circular (6-1/2") 800 a 1000

*Secadora de ropa (eléctrica) 5750

*Secadora de ropa (gas) 700

*Lavadora de ropa 1150

Cafetera 1750

*Compresor (1/2 HP) 2000

*Compresor (3/4 HP) 1800

*Compresor (1/2 HP) 1400

Manta Eléctrica. 400

Clavadora eléctrica 1200

Parrilla eléctrica (por elemento)....1500

Sartén eléctrica....1250

*Congelador ..... 700

*Ventilador de horno (3/5 HP) 875

*Dispositivo de apertura de puerta de garaje ..... 500 a 750

Secadora para cabello 1200

Taladro de mano. 250 a 1100

Cortadora de setos....450

Llave de impacto 500

Plancha 1200

*Bomba de chorro a presión. 800

Podadora 1200

Bombilla eléctrica 100

Horno de microondas 700 a 1000

*Enfriador de leche. 1100

Quemador de aceite en horno 300

Calentador de espacios de aceite (140,000 BTU) 400

Calentador de espacios de aceite (85,000 BTU) 225

Calentador de espacios de aceite (30.000 BTU) ..... 150

Pistola pulverizadora, sin aire (1/3 HP) 600

Pistola pulverizadora, sin aire (portátil) 150

Radio 50 a 200

*Refrigerador 700

Olla eléctrica de cocción lenta. 200

*Bomba sumergible (1-1/2 HP) 2800

*Bomba sumergible (1 HP)....2000

*Bomba sumergible (1/2 HP) 1500

*Bomba de sumidero 800 a 1050

*Sierra de mesa (10") 1750 to 2000

Televisión 200 a 500

Tostadora 1000 a 1650

Desmalezadora....500

* Se requiere 3 veces la potencia indicada para encender estos dispositivos.

2.6 ANTES DE ARRANCAR EL GENERADOR

Antes de poner el generador en funcionamiento, debe agregar aceite y combustible al motor, de la manera siguiente:

2.6.1 AGREGADO DE ACEITE DE MOTOR

Todo el aceite debe cumplir por lo menos con la Clase de Servicio SJ, SL o mejor del Instituto del Petróleo Norteamericano. No use aditivos especiales. Seleccione el grado de viscosidad del aceite de acuerdo a la temperatura de funcionamiento prevista (consulte también el cuadro). El fabricante recomienda efectuar el rodaje inicial del motor con aceite de petróleo. Luego, en el primer intervalo de servicio de aceite, se puede usar aceite sintético de alli en más.

• Sobre 40° F, utilice SAE 30
• Debajo de 40° F a 10° F, utilice 10W-30
• Debajo de 10° F, utilice 5W-30 sintético

CUIDADO

Cualquier intento de arrancar el motor antes de que se le haya dado servicio apropiado con el aceite recomendado puede traer como resultado una falla del motor.

1. Coloque el generador en una superficie nivelada (no exceda los 15° en ninguna dirección).
2. Limpie el área alrededor del área de llenado de aceite y retire la tapa de la boca de llenado de aceite y la varilla de aceite.
3. Limpie la varilla de aceite.
4. Lentamente llene el motor con aceite a través de la abertura de llenado de aceite hasta que alcance la marca high en la varilla de aceite (Figura 11). Detenga el vertido ocasionalmente para verificar el nivel. Tenga cuidado de no llenar demasiado.
5. Instale el tapón de la boca de llenado de aceite y ajustelo bien.
6. Compruebe el nivel de aceite en el motor siempre antes del arranque.

Figura 11 - Varilla de aceite

2.6.2 AGREGADO DE COMBUSTIBLE

▲PELIGRO

La gasolina es altamente INFLAMABLE y sus vapores son EXPLOSIVOS. Nunca llene el depósito de combustible en interiores. Nunca llene el depósito de combustible cuando el motor esté en marcha o caliente. Permita que el motor se enfrie totalmente antes de llenar el depósito de combustible. Evite derramar gasolina en un motor CALIENTE. NO encienda un cigarrillo ni fume al llenar el depósito de gasolina.

ADVERTENCIA

Si está instalada No sobrellene el depósito de combustible. Siempre deje espacio para la dilatación del combustible. Si se sobrellena el tanque, el combustible puede derramarse sobre el motor CALIENTE y causar un INCENDIO o una EXPLOSIÓN.

• Use gasolina regular SIN PLOMO en el motor del generador. No use ninguna gasolina con más de 10% de Etanol agregado y nunca use gasolinaE85. No mezcle aceite en la gasolina.
• Limpie el área alrededor del tapón de combustible, retire el tapón.
• Vierta lentamente gasolina regular sin plomo en el tanque de combustible. Tenga cuidado de no sobrellenar el tanque (Figura 12).
• Coloque el tapón de combustible y limpie la gasolina derramada.

Figura 12 - Tanque de combustible

IMPORTANTE: Es importante evitar que se formen depósitos de goma en las piezas esenciales del sistema de combustible tales como el carburador, la manguera de combustible o el depósito durante el almacenamiento por periodos largos. Los combustibles mezclados con alcohol (llamados gasohol, etanol o metanol) pueden atraer la humedad, lo que conduce a la separación y formación de ácidos durante el almacenamiento. El combustible ácido puede dañar el sistema de combustible de un motor mientras está guardado. Para evitar problemas en el motor, se debe vaciar el sistema de combustible antes de su almacenamiento por 30 días o más. Consulte la sección "Almacenamiento". Nunca use productos de limpieza para motor o carburador en el tanque de combustible, ya que puede causar daños permanentes.

2.7 PARA ARRANCAR EL MOTOR

ADVERTENCIA

Nunca arranque o apague un motor con dispositivos eléctricos conectados a los receptáculos Y encendidos.

1. Compruebe el aceita.
2. Compruebe el gas.
3. Desconecte todas las cargas eléctricas de los receptáculos de la unidad antes de arrancar el motor.
4. Coloque el generador en una superficie nivelada (no exceda los 15° en ninguna dirección).
5. ABRA la válvula de cierre de combustible (Figura 13).
6. Ponga el interruptor de ON/OFF del motor en la posición ON (Figura 13).
7. Mueva la palanca del ESTRANGULADOR a la posición ESTRANGULACIÓN MÁXIMA (Figura 13).
8. Para arrancar el motor, sujete firmemente la manija de retroceso firmemente y tire lentamente hasta que sienta un aumento en la resistencia. Tire rápidamente hacia arriba y atrás.
9. Durante el arranque, mueva la palanca del estrangulador a la posición 1/2 ESTRANGULACIÓN hasta que el motor arranque suavemente y luego por completo a la posición ARRANQUE. Si el motor falla, mueva la estrangulación nuevamente a la posición de 1/2 ESTRANGULACIÓN hasta que arranque suavemente, y luego otra vez a la posición ARRANQUE.

NOTA:

Si el motor enciende, pero no queda en marcha, mueva la palanca del estrangulador a la posición ARRANQUE y repita las instrucciones de arranque.

Figura 13 - Controles del motor

2.8 PARADO DEL MOTOR

1. Apague todas las cargas, luego desconecte las cargas eléctricas de los receptáculos del panel del generador. Nunca arranque o pare el motor con dispositivos eléctricos conectados y encendidos.
2. Deje que el motor funcione sin carga durante algunos minutos para estabilizar las temperaturas internas del motor y el generador.
3. Mueva el interruptor de ON/OFF a la posición OFF.
4. Cierre la válvula de combustible.

2.9 SISTEMA DE APAGADO POR BAJO NIVEL DE ACEITE

El motor está equipado con una sensor de nivel bajo de aceite que apaga automáticamente el motor cuando el nivel de aceite cae por debajo del nivel especificado. Si el motor se apaga solo y el tanque de combustible tiene suficiente gasolina, verifique el nivel de aceite.

2.9.1 DETECCIÓN DE NIVEL BAJO DE ACEITE

Si el sistema detecta un nivel bajo de aceite durante la operación, el motor se apaga. El motor no arrancará hasta que se coloque el nivel adecuado de aceite.

3.1 CÓMO REALIZAR MANTENIMIENTO PROGRAMADO

Es importante realizar el servicio especificado en el Programa de mantenimiento para un funcionamiento apropiado y asegurarse que el generador cumple con ls normas de emisión aplicables para la duración de su vida útil. El servicio y las reparaciones deben ser realizados por una persona capaz o por el taller de reparaciones. Además, el mantenimiento crítico de las emisiones debe ser realizado según el programa con el fin de que la Garantía de las Emisiones sea válida. El mantenimiento crítico de las emisiones consite de darle servicio al filtro de aire y las bujías de acuerdo al Programa de mantenimiento.

3.2 PROGRAMA DE MANTENIMIENTO

Siga los intervalos en el calendario. Se requiere un servicio más frecuente si se opera en las condiciones adversas como las que se describen debajo.

Verificación del nivel de aceite En cada uso

Cambio de aceite ¥ *Cada 50 horas

Verificación de espacio de válvulas ***Cada estación

Servicio del filtro de aire **Cada 25 horas

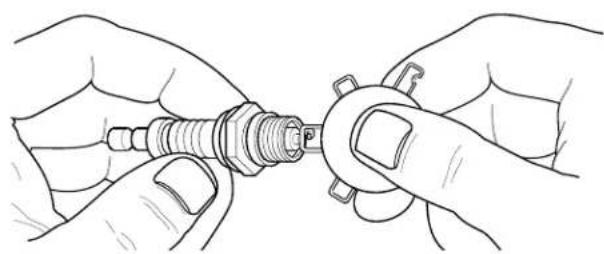

Reemplazo de la bujía ****Cada 100 horas

¥ Cambie el aceite después de las primeras 20 horas de funcionamiento.

* Cambie el aceite cada mes cuando se opera bajo cargas pesadas o en altas temperaturas.
** Realize la limpieza más a menudo si se opera bajo condiciones de mucha suciedad o polvo. Reemplace las partes del filtro de aire si no se pueden limpiar adecuadamente.
*** Verifique el espacio de la válvula y ajustelo si es necesario luego de 50 horas de operación y cada 100 horas a partir de ese momento.
**** Limpie y calibre las bujías cada 50 horas.

3.3 ESPECIFICACIONES DEL PRODUCTO

3.3.1 ESPECIFICACIONES DEL GENERADOR

Nominal Potencia	3.25 kW**
Potencia de salida	3.75 kW
Voltaje AC nominal	120/240
Corriente nominal	27/13.5 Amperios**
Frecuencia nominal	60 Hz a 3600 RPM
Fase	Monofásico

* Intervalo de temperaturas de funcionamiento: 0 °F (-18 °C) a 110 °F (43 °C). Cuando se opera por encima de 77 °F (25 °C) puede haber una disminución de la potencia del motor.
** La potencia máxima está sujeta a, y limitada por, factores tales como contenido de Btu, temperatura ambiental, altitud, condición del motor, etc. La potencia máxima disminuye cerca de 3.5% por cada 1.000 pies por encima del nivel del mar; también disminuirá cerca de 1% por cada 6° C (10° F) por encima de 16° C (60° F) de temperatura ambiente.

3.3.2 ESPECIFICACIONES DEL MOTOR

Desplazamiento	208 cc
Tipo de bujía	F6TC
Espaciamiento de la bujía	0.030 pulgadas o (0.76 mm)
Capacidad de combustible	11 L (2.9 galones americanos)
Tipo de aceite Ver cuadro en la sección "Antes de arrancar el generador"
Capacidad de aceite	0.6 L (0.634 cuartos)
Tiempo de operación	7.5 horas a 1/2 carga
Certificado emisión clase II*

* El fabricante del motor debe garantizar el sistema de control de emisiones por un período de dos años. Esta cobertura de la garantía es adicional a la garantía proporcionada por Generac, y puede cubrir al motor aún si la garantía de Generac no lo hace.

3.3.3 INFORMACIÓN DE EMISIONES

La Agencia de Protección Ambiental ( y la Junta de Recursos Aéreos de California para generadores certificados para normas de CA standards) requiere(n) que este generador cumpla con las normas de emisión para gases de escape. Ubique la calcomanía de cumplimiento para las emisiones en el motor para determinar qué normas cumple el generador. Este motor está certificado para operar con gasolina. El sistema de control de emisiones consiste de lo siguiente:

• Sistema de inducción de aire
• Limpiador de aire
• Sistema de combustible
• Carburador
• Tanque/tapón de combustible
• Líneas de combustible
• Líneas de venteo evaporativo
  Cartucho de Carbón (sólo para motores de CA)

- Sistema de ignición

- Bujía

- Módulo de ignición

- Volante

- Sistema de escape

- Silenciador

- Catalizador

– Válvula de aire secundaria

3.3.4 OPERACIÓN A GRAN ALTITUD

El sistema de combustible en este generador puede verse influenciado por operación a grandes altitudes. La operación apropiada puede asegurarse instalando un kit de altitud cuando se requiera. Vea la tabla de abajo para determinar cuándo se requiere un kit de altitud. La operación de este generador sin el apropiado kit de altitud instalado puede aumentar las emisiones del motor y disminuir la economía de combustible y el desempeño. Los kits se pueden obtener de cualquier Distribuidor y deberán ser instalados por un individuo calificado.

Unidad Rango de altitud* Número de parte del kit
HW3250	0 - 3000 pies No requerido
	3000 - 6500 pies** 0J6993
* Elevación sobre el nivel del mar** A elevaciones sobre 6500 ft, el motor puede experimentar un desempeño disminuido.

3.4 RECOMENDACIONES GENERALES

La garantía del generador no cubre los artículos que han sido sometidos a abuso o negligencia por parte del usuario. Para recibir el valor total de la garantía, el operador debe mantener el generador como se indica en este manual.

Son necesarios algunos ajustes periódicos para mantener adecuadamente su generador.

Todos los ajustes en la sección Mantenimiento de este manual deben realizarse, al menos, una vez por estación. Siga los requisitos en el cuadro "Programa de mantenimiento".

NOTA:

Una vez al año, reemplace la bujía y el filtro de aire. Una bujía nueva y un filtro de aire limpio aseguran la mezcla adecuada de combustible y aire y ayudan a que su motor funcione mejor y dure más tiempo.

3.4.1 MANTENIMIENTO DEL GENERADOR

El mantenimiento del generador consiste en mantener la unidad limpia y seca. Opere y almacene la unidad en un ambiente seco y limpio donde no esté expuesta a mucho polvo, suciedad, humedad o a ningún vapor corrosivo. Las ranuras del aire de enfriamiento del generador no deben quedar bloqueadas con nieve, hojas o algún otro material extraño.

Compruebe la limpieza del generador con frecuencia y limpielo cuando haya polvo, suciedad, aceite, humedad u otras sustancias extrañas visibles en la superficie exterior.

CUIDADO

Nunca inserte ningún objeto o herramienta a través de las ranuras de enfriamiento por aire, incluso si el motor no está en funcionamiento.

NOTA:

NO utilice una manguera de jardín para limpiar el generador. El agua puede entrar en el sistema de combustible del motor y ocasionar problemas. Además, si el agua entra en el generador a través de las ranuras del aire de enfriamiento, un poco de agua permanecerá en huecos y hendiduras del aislamiento del devanado del rotor y del estator. La acumulación de agua y suciedad en los devanados internos del generador disminuirá eventualmente la resistencia del aislamiento de estos devanados.

3.4.2 PARA LIMPIAR EL GENERADOR

• Utilice un paño húmedo para limpiar las superficies exteriores.
• Un cepillo de cerda suaves se puede utilizar para aflojar la suciedad apelmazada, el aceite, etc.
• Una aspiradora se puede utilizar para recoger suciedad y desechos sueltos.
• Puede usarse aire de baja presión (sin exceder 25 PSI) para soplar la suciedad. Revise las ranuras y aberturas del aire de enfriamiento del generador. Estas aberturas se deben mantener limpias y sin obstrucciones.

3.4.3 MANTENIMIENTO DEL MOTOR

ADVERTENCIA

Cuando se esté trabajando en el generador, as siempre desconecte el cable de la bujía de la bujía y mantenga el cable lejos de la bujía.

3.4.4 VERIFICACIÓN DEL NIVEL DE ACEITE

Consulte la sección "Antes de arrancar el generador" para obtener información acerca de cómo verificar el nivel de aceite. El nivel de aceite se debe verificar antes de cada uso o al menos cada 8 horas de operación. Mantenga el nivel de aceite.

3.4.5 CAMBIO DEL ACEITE DE MOTOR

Cambie el aceite luego de las primeras 20 horas de operación y luego cada 50 horas a partir de ese momento. Si opera esta unidad en condiciones sucias o de mucho polvo, en climas extremadamente cálidos, cambie el aceite más seguido.

CUIDADO

El aceite caliente puede ocasionar quemaduras. Permita que el motor se enfríe antes de drenar el aceite. Evite la exposición prolongada o repetida de la piel con el aceite usado. Lave a fondo las áreas expuestas con jabón.

Siga las siguientes instrucciones para cambiar el aceite luego de que el motor se haya enfriado:

1. Limpie el área alrededor del tapón de drenaje de aceite (Figura 14).
2. Retire el tapón de drenaje de aceite y el tapón de llenado de aceite y drene el aceite completamente en un recipiente adecuado.
3. Cuando el aceite se haya vaciado completamente, coloque el tapón de drenaje y asegúrelo.
4. Llene el motor con el aceite recomendado. (Consulte la sección "Antes de arrancar el generador" para conocer las recomendaciones acerca del aceite).
5. Limpie el aceite derramado.
6. Disponga del aceite usado en un centro de recolección apropiado.

Mantenimiento

Figura 14 - Drenaje, comprobación y llenado de aceite

3.4.6 REEMPLAZO DE LAS BUJÍAS

Use bujías F6TC. Reemplace las bujías cada 100 horas de operación Esto ayudará al motor a arrancar y funcionar mejor.

1. Detenga el motor y retire el cable de la bujía.
2. Limpie el área alrededor de la bujía y retírela del cabezal del cilindro.
3. Fije el espaciamiento de la bujía en 0.76 mm (0.030 plg.). Coloque la bujía con el espaciamiento correcto en el cabezal y apriete a 15 pie/libras (Figura 15).

Figura 15 - Espaciamiento de la bujía

El silenciador del escape del motor tiene un filtro de supresor de chispas. Inspeccione y limpie el filtro al menos una vez al año (Figura 16). Si la unidad se usa regularmente, inspeccione y limpie con más frecuencia.

NOTA:

!Si usa el generador en cualquier área cubierta de bosques, matorrales o hierba, debe estar equipado con un supresor de chispas. El supresor de chispas debe ser mantenido en buenas condiciones por el propietario/operador.

Limpie e inspeccione el supresor de chispas como sigue:

1. Retire la abrazadera y el supresor de chispas del silenciador.
2. Inspeccione el filtro y reemplácelo si está rasgado, perforado o de otra manera dañado. NO use un filtro defectuoso. Si la pantalla no está dañada, limpiela con un solvente comercial.
3. Reemplace el supresor de chispas y la abrazadera.

Figura 16 - Supresor de chispas

3.5 SERVICIO DEL FILTRO DE AIRE

Si se usa un filtro de aire sucio, el motor puede operar incorrectamente o dañarse. Limpie el filtro de aire cada 25 horas (Figura 17). Realizar la limpieza o el reemplazo más a menudo si se opera bajo condiciones de mucho polvo.

1. Retire la cubierta del filtro de aire.
2. Lave con agua jabonosa. Seque el filtro exprimiéndolo con un paño limpio (NO LO TUERZA).
3. Limpie la cubierta del filtro de aire antes de reinstalarlo.

Figura 17 - Filtro de aire

3.6 ESPACIO DE LA VÁLVULA

• Admisión — 0.10 ± 0.02mm (frío), (0.004" ± 0.0008" pulgadas)
• Escape — 0.15 ± 0.02mm (frío), (0.006" ± 0.0008" pulgadas)
  Luego de las primeras 50 horas de operación, revise el espacio de la válvula en el motor y ajustela si es necesario.

Importante: Si se siente incómodo al hacer este procedimiento o no tiene las herramientas apropiadas, por favor lleve el generador al centro de servicio más cercano para que se le ajuste el espacio de la válvula. Este es un paso muy importante para asegurar la mayor vida de su motor.

3.7 GENERALES

El generador debe ser arrancado al menos una vez cada 30 días y permitirsele que funcione al menos 30 minutos. Si esto no se puede hacer y la unidad debe almacenarse por más de 30 días, use la siguiente información como una guía para prepararlo para su almacenamiento.

ADVERTENCIA

NUNCA almacene el motor con combustible en el tanque en interiores o en áreas cerradas o con poca ventilación donde los gases pueden alcanzar una llama abierta, chispa o luz piloto como en un horno, calentador de agua, secador de ropa u otro dispositivo de gas.

3.8 ALMACENAMIENTO A LARGO PLAZO

Es importante evitar que se formen depósitos de goma en las piezas esenciales del sistema de combustible tales como el carburador, la manguera de combustible o el depósito durante el almacenamiento por periodos largos. Los combustibles mezclados con alcohol (llamados gasohol, etanol o metanol) pueden atraer la humedad, lo que conduce a la separación y formación de ácidos durante el almacenamiento. El combustible ácido puede dañar el sistema de combustible de un motor mientras está guardado.

Para evitar problemas en el motor, se debe vaciar el sistema de combustible antes de su almacenamiento por 30 días o más como se indica a continuación:

1. Quite toda la gasolina del depósito de combustible.

ADVERTENCIA

Drene el combustible en un recipiente adecuado y al aire libre, lejos de cualquier fuente de ignición.

Asegúrese de que el motor está frío. No fume cerca del combustible.

1. Arranque y ponga en marcha el motor hasta que se detenga por falta de combustible.
2. Drene el aceite del cáter después de que el motor se enfrie. Reemplace con el grado recomendado.
3. Quite las bujías y vierta cerca de 1/2 onza (15 ml) de aceite de motor en los cilindros. Cubra el agujero de la bujía con un trapo. Tire del arrancador de retroceso un par de veces para lubricar los anillos y el interior del pistón.

CUIDADO

Evite el rociado del orificio de la bujía cuando arranque el motor.

1. Instale y apriete la bujía. No conecte el cable de la bujía.
2. Limpie las superficies externas del generador. Compruebe que las ranuras y aberturas del aire de enfriamiento en el generador estén abiertas y sin obstáculos.
3. Almacene la unidad en un lugar limpio y seco.

3.9 OTROS CONSEJOS DE ALMACENAMIENTO

• No almacene la gasolina de una estación a otra.
• Reemplace la gasolina si comienza a oxidarse. El óxido y/o la suciedad en el combustible pueden causar problemas en el carburador y en el sistema de combustible.
• Si es posible, almacene la unidad en interiores y cúbrala para protegerla contra el polvo y la suciedad. ASEGÚRESE DE VACIAR EL TANQUE DE COMBUSTIBLE.
• Si no es práctico vaciar el tanque de combustible y la unidad se va a guardar por algún tiempo, utilice un estabilizador de combustible comercialmente disponible añadido a la gasolina para extender su vida útil.
• Cubra la unidad con una cubierta protectora adecuada que no retenga humedad.

ADVERTENCIA

NUNCA cubra el generador mientras el motor y la zona de escape están calientes.

4.1 GUÍA DE LOCALIZACIÓN Y CORECCIÓN DE FALLAS

PROBLEMA CAUSA CORRECCIÓN
El motor está en marcha, pero no hay una salida de AC disponible.	1. El interruptor de circuito está abierto.2. Conexión deficiente o cables defectuosos.3. El dispositivo conectado no funciona correctamente.4. Falla en el generador.	1. Reconfigure el interruptor del circuito.2. Verificar y reparar.3. Conecte otro dispositivo que funcione correctamente.4. Contacte a un centro de servicios autorizado.
El motor arranca bien pero se enlentece cuando se le conectan cargas.	1. Cortocircuito en una carga conectada.2. El generador está sobrecargado3. La velocidad del motor es muy baja.4. Circuito del generador en corto.	1. Desconecte la carga eléctrica en corto.2. Consulte la sección "No sobrecargue el generador".3. Contacte a un centro de servicios autorizado.4. Contacte a un centro de servicios autorizado.
El motor no arranca, o arranca y funciona mal.	1. Filtro de aire sucio.2. Sin combustible.3. Combustible en mal estado.4. Cable de la bujía no conectado.5. Bujía en mal estado.6. Agua en el combustible.7. Sobreestrangulación.8. Bajo nivel de aceite.9. Mezcla de combustible muy rica.10. Válvula de entrada atascada en posición abierta o cerrada.11. El motor perdió compresión.	1. Limpie o reemplace el filtro de aire.2. Llene el tanque de combustible.3. Vacíe el tanque de combustible y llénelo con combustible nuevo.4. Conecte el cable a la bujía.5. Reemplace la bujía.6. Vacíe el tanque de combustible y llénelo con combustible nuevo.7. Coloque la palanca del estrangulador en la posición Sin estrangular.8. Llene el cárter hasta el nivel adecuado.9. Contacte a un centro de servicios autorizado.10. Contacte a un centro de servicios autorizado.11. Contacte a un centro de servicios autorizado.
El motor se apaga mientras está funcionando.	1. Sin combustible.2. Bajo nivel de aceite.3. Motor defectuoso.	1. Llene el tanque de combustible.2. Llene el cárter hasta el nivel adecuado.3. Contacte a un centro de servicios autorizado.
Al motor le falta potencia. 1. La carga es muy alta.2. Filtro de aire sucio.3. El motor necesita servicio.	1. Consulte la sección "No sobrecargue el generador."2. Reemplace el filtro de aire.3. Contacte a un centro de servicios autorizado.
El motor se apaga o falla. 1. El estrangulador se abre muy rápido.2. El carburador está funcionando muy rico o muy pobre.	1. Mueva el estrangulador a la posición intermedia hasta que el motor funcione suavemente.2. Contacte a un centro de servicios autorizado.

Notas

3.9 AUTRES CONSEILS D'ENTREPOSAGE
