MANUALE UTENTE PEBH 780 ROTARY PERCUSSION DRILL PARKSIDE

Informazioni di sicurezza e istruzioni per l'uso

TALADRADA DE PERCUSION

Vitesse nominale: n_0 0 - 1.100 /

Frequence de coups: 0 - 5.800/min

Diametre de perçage max.: 24 mm béton

13 mm acier

30 mm bois

Classe de protection: II

Poids: 3,3 kg

Niveau de pression acoustique: Lp = 99.6dB(A)

Scalpellar, perforazione a martello, forare e avvitare

Caro Clients! Siamo lieti che Lei si deciso per il martello perforatore PEBH 780, che è un prodotto di qualità della nostra azienda. La preghia mo di studiare bene, prima della prima messa in funzione, sulle funzione dell'apparecchio e di informarsi sul giusto utilizzo d'attezzature elettriche. Per quello la preghiamo di leggere bene il segmente manuale d'uso [1] e le struzioni per la sicurezza allegati . Utilizzate l'appa recchio solo come descririto e per gli scopi ai quali è destinato. Solo in quello modo potete lavorare alla pericolì e raggiungere i risultati migliorari. Vi auguriamo tanta soddisfazione con il Vostro apparecchio.

① Portamaschio
② Coperchio di bloccaggio e sbloccaggio
③ Fine corsa di profondità
(4) nterruttore selezione funzione
⑤ Fessure di ventilazione

⑥ Interruftore ON/OFF
⑦ Rotellina per la regolazione del numero di giri
⑧ Interruttore rotazione sinistrorsa/destrorsa
(9) Tasto d'arresto
10 Maniglia aggiantiva

DATI TECNICI

Assorbimento nominale:

Tensione nominale:

Numero di giri nominale:

Frequenza di percussione:

max di foratura:

Classe di protezione:

Peso:

780W

230V 50Hz

n_D0 - 1.100 / min

0-5.800/min

24 mm per calcestruzzo

13 mm per acciaio

30 mm per legno

3.3 Kg

Livello pressione sonora:

Rendimento pressione sonora:

Lp = 99,BdB (A)

LW = 112,6dB (A)

Utilizzato protezione per l'udito!

IMPORTANT AVVERTENZE DI SICUREZZA

Prima del primo utilizes leggere attentamente leindicazioni per la sicurezza nel fascicolo allegato
Prima di iniziare con il lavoro controllare le superfici da lavorare (p.e. con un apparecchio di ricerca metallo) per eventuali cavi elettrici o tubature del gas o dell'accu, per evitare pericoli.
Per ragioni di sicurezza l'apprecchio接过essereutilizzato solamente con la manigliaaggiuntiva 10. Tenere il martello perforatore semprecon due manie appoggiarsi sempre bene con i piedi.
Portare una protezione per l'udito. Proteggete la Vostra salute. Portare occhiali di protezione ed una mascherina per la polvere
Tenerlontano dal raggio di azione della macchina il cavto della corrente e portarlo via verso la parte posteriore dell'apparecchio
Tenerlontano dal raggio di azione della macchina il cavto della corrente e portarlo via verso la parte posteriore dell'apparecchio

TIPO DI UTILIZZO

Con il martello perforatore PEBH 780 potete eseguire nelle problemi ed in modo simplice i lavori di scalpellatura. Il PEBH 780 è adatto anche per forature a percussione e forature di tegole, calcestruzzo, pietra naturale, per la mortasatura e per l'eliminazione dell'intonaco. Forare legno, plastica e metallo comeanche avvitare sono altri modi di impiego del martello perforatore.

ESERCIZIO

Osservare la tensione di rete! La tensione delve corrispondere alle indicazioni sulla targhetta dell'apparecchio (apparecchi che riportano una tensione di 230V sono essere collegati ancche ad una tensione di rete di 220V).

ACCENSIONE SPEGNIMENTO

Potete scegliere tra esercizio breve ed esercizio continuo per l'utilizzo del martello perforatore. Per lavori brevi utilizzate l'esercizio breve e per lavori lunghi l'esercizio continuo. L'impostazione dell'esercizio richiesto avviene come segue:

ACCENSIONE ESERCIZIO LUNG: premere l'interruttore ON/OFF ⑥ e, tenendo premuto l'interruttore, bloccare il tasto di bloccaggio ⑨

SPEGNIMENTO ESERCIZIO LUNG: premere l'interruttore ON/OFF ⑥ erilasciarlo.

INSERIRE/TOGLIERE GLI ATTREZZI

INSERIRE L'ATTREZZO

Prima di inserire l'attrezzo ingrassare leggermente il portapunta ed eventualmente pulirlo. Per inserire tirare il coperchio di bloccaggio/sbl occaggio ② indietro ed inserire l'attrezzo. L'accoglamento corretto è udibile come uno scatto. Lasciando il coperchio di bloccaggio/sblaccaggio ② l'accoglamento blocca l'attrezzo. Controllare il bloccaggio corretto mediana tiraggio dell'attrezzo. L'attrezzo possie de un gioco assiale e radiale. Il centraggio aviene autonomamente subito durante l'aviamente del motore.

TOGLIERE L'ATTREZZO

Per togliere I'attrezio tirare nuovamente il coperchio di bloccaggio/sbloccaggio ② indietro ed estrre r'attrezzo.

Per inseire il portapunte aggiuntivo per punte a gambo cilindrico tirare il coperchio ⑪ di bloccaggio/sblaccaggio ② indietro ed inseire l'attrezzo. L'accoglamento corretto è udibile come uno scatto. Lasciando il coperchio di bloccaggio/sblaccaggio ② l'accoglamento blocca l'attrezzo. Controllare il bloccaggio corretto mediana tiraggio dell'attrezzo.

TOGLIERE IL PORTAPUNTE AGGIUNTIVO PER PUNTE A GAMBO CILINDRICO

Per tagliere I'attrezio tirare nuovamente il coperchio di bloccaggio/sbloccaggio ② indietro ed estrarre I'attrezzo.

SCELTA DELLA FUNZIONE

Attenzione! L'utilizzo / spostamento dell'interruttore di scelta della funzione ④ deve avvenire solamente a macchina spenta.

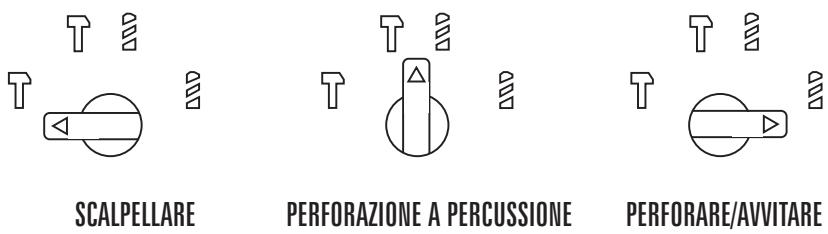

Secondo l'utilizzo potete scegliere tra tre funzioni, ruotando l'interruttore di scelta della funzione ④ sul symbolo corrispondente. Le funzioni sono le seguenti

SCELTA DELLA DIREZIONE DI ROTAZIONE

Attenzione! I'utilizzo / spostamento dell'interruttore per la rotazione sinistrorsa / destressa ⑧ delve avvenire solamente a macchina spenta. Nota: Il numero massimo dei giri per lavori che richiedono alla capacità è disponibile solamente con rotazione destressa. L'apparechio lavora automaticamente con un numero di giri ridotto, quando è impostato sulla rotazione sinistrorsa.

I Attenzione! I'utilizzo / spostamento della manopola per la regolazione del numero di giri ⑦ delve avivene solamente a macchina spenta. Con la manopola per la regolazione del numero di giri ⑦ si può impostare il numero di giri che corrisponde alle richieste lavorative. Questo per mette la leggera perforazione preliminare p.e. su superfici liesce come piastrelle ecc. Si evita così di scivolare con il trapano durante le preferatura e lo scheggiamento del foro. Nota: In caso di scelta di un numero di giri basso, l'interrottore di ON/OFF ⑥ più essere premuto automaticamente solo fino ad un certo punto (dipendente nel numero di giri). Utilizzate il numero di giri massimo (manopola per la regolazione del numero di giri ⑦ in giù (▼)), quando si richiede la massima capacité per i vostri lavori.

NUMERO DI GIRI BASSO (一)

NUMERO DI GIRI ALTO (+):

ruotare manopola per la regolazione del numero di giri 已 in su ()

ruotare la manopola per la regolazione del numero di gii in giu ()

UTILIZZARE LA MANIGLIA AGGIUNTIVA

Attenzione! Per ragioni di sicurezza il martello perforatore PEBH 780 delve essere utilizzato solamente con la maniglia aggiantiva ⑩ . La rego lazione della posizione della maniglia aggiantiva ⑩ aviene allentando la vite alettata e spostando la maniglia. Potete fare innestare la maniglia in diverse posizioni. Dopo serrare la vite alettata. Consiglio: mettere la maniglia in posizione orizzontale ( 90^ versus l'apparecchio). In quello modo si ottiene un positioningamento ottimale e sicuro del corpo.

INNESTO DI SICUREZZA

Per sicurezza il martello perforatore PEBH 780 possiede un innesto di sicurezza. Questo fa si che la trasmissione sia interrotta automaticamente in caso l'attrezzo dovrebbe incastrarsi. In quello modo potete lavorare in sicurezza. Cercate perché sempre di avere una Buona posizione a terra e di tenerne il martello perforatore bene tra le mani, utilizzando sempre la maniglia aggaintiva ⑩

FINE CORSA DI PROFONDITA

Con l'aiuto del fine corsa di profondità ③ potete impostare la profondità di foratura ed eseguire casi forature esatte.
Allentare la vite alettata, impostare il fine corsa di profondità ③ regolandovi con la Scala e serrare nuovamente la vita alettata.

MANUTENZIONE DEL MARTELLO PERFORATORE

I Prima di qualsiasi lavoro sull'apparecchio togliere sempre la spina alla presa!

1. Pulire con frequenza il martello perforatore; possibilmente a conclusione del lavoro.
2. Prestare attenzione con entrano liquidi all'internal del martello perforatore. Per pulire il carter utilizzato un panno morbido. Non utilizzato mai benzina, liquidi solventi oppure detergenti che danneggiano la plastica.
3. Le aperture di ventilazione ⑤ devono essere sempre libere e pulite.

Trovate altri consigli pratici nel fascicolo allegato "Indicazioni per la sicurezza"

Sono riservate modifiche tecniche per lo sviluppo dell'apparecchio.

DICHIARAZIONE DI CONFORMITA

Noi della Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, con la presente dichiariamo che il prodotto è conforme alle seguenti direttive CE:

Direttiva CE macchine: (89/392 EEG), (91/368 EEG), (93/44 EEG), (93/68 EEG)

Direttiva CE sulle basse tensioni: (73/23/EEG), (93/68 EEG)

Compatible elettromagnetica: (89/336 EEG), (92/31 EEG), (93/68 EEG)

Norme armonizzate applicate: EN 50144-1:1998, EN 50144-2-6:1996, EN 55014-1:1993 + A1 + A2

EN 61000-3-2:1995 + A1 + A2, EN 61000-3-3:1995, EN 55014-2:1997

Tip: PARKSIDE

Tip macchina: PEBH 780

Denominazione dell'apparecchio: MARTELLO PERFORATORE

Bochum, 01.04.2002

Hans KompernaB

• Dirigente -

PARKSIDE

TALADRADA DE PERCUSION PEBH 780
