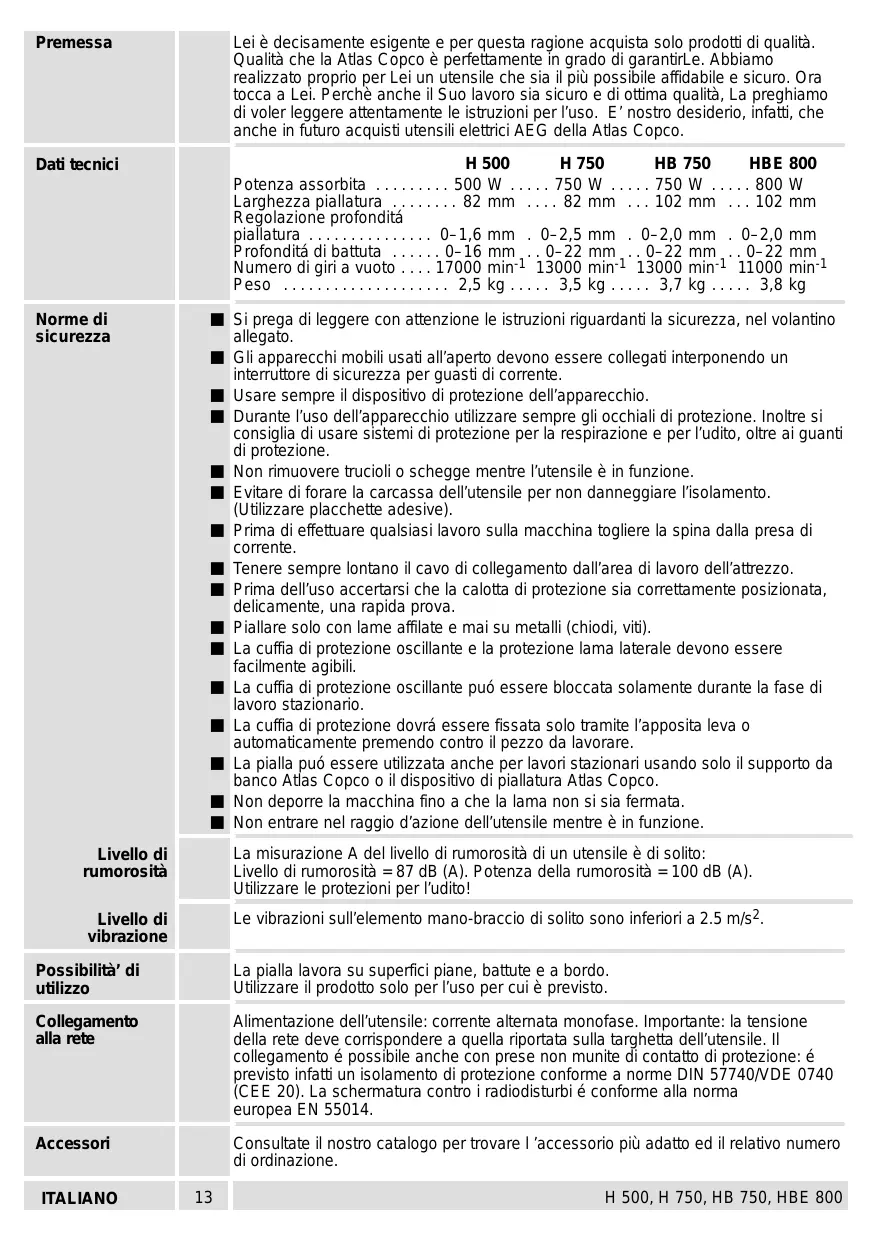

• Premessa Lei è decisamente esigente e per questa ragione acquista solo prodotti di qualità. Qualità che la Atlas Copco è perfettamente in grado di garantirLe. Abbiamo realizzato proprio per Lei un utensile che sia il più possibile affidabile e sicuro. Ora tocca a Lei. Perchè anche il Suo lavoro sia sicuro e di ottima qualità, La preghiamo di voler leggere attentamente le istruzioni per l’uso. E’ nostro desiderio, infatti, che anche in futuro acquisti utensili elettrici AEG della Atlas Copco. Dati tecnici H 500 H 750 HB 750 HBE 800 Potenza assorbita p. 500
• W Larghezza piallatura p. 82
• mm p. 82
• mm p. 102
• mm p. 102
• mm Regolazione profonditá piallatura p. 0
• –1,6 mm . 0–2,5 mm . 0–2,0 mm . 0–2,0 mm Profonditá di battuta p. 0
• –16 mm p. 0
• –22 mm p. 0
• –22 mm p. 0
• –22 mm Numero di giri a vuoto p. 1700
• 0 min-1 13000 min-1 13000 min-1 11000 min-1 Peso p. 2
• ,5 kg p. 3
• ,5 kg p. 3
• ,7 kg ,8 kg Norme di sicurezza Si prega di leggere con attenzione le istruzioni riguardanti la sicurezza, nel volantino allegato. Gli apparecchi mobili usati all’aperto devono essere collegati interponendo un interruttore di sicurezza per guasti di corrente. Usare sempre il dispositivo di protezione dell’apparecchio. Durante l’uso dell’apparecchio utilizzare sempre gli occhiali di protezione. Inoltre si consiglia di usare sistemi di protezione per la respirazione e per l’udito, oltre ai guanti di protezione. Non rimuovere trucioli o schegge mentre l’utensile è in funzione. Evitare di forare la carcassa dell’utensile per non danneggiare l’isolamento. (Utilizzare placchette adesive). Prima di effettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente. Tenere sempre lontano il cavo di collegamento dall’area di lavoro dell’attrezzo. Prima dell’uso accertarsi che la calotta di protezione sia correttamente posizionata, delicamente, una rapida prova. Piallare solo con lame affilate e mai su metalli (chiodi, viti). La cuffia di protezione oscillante e la protezione lama laterale devono essere facilmente agibili. La cuffia di protezione oscillante puó essere bloccata solamente durante la fase di lavoro stazionario. La cuffia di protezione dovrá essere fissata solo tramite l’apposita leva o automaticamente premendo contro il pezzo da lavorare. La pialla puó essere utilizzata anche per lavori stazionari usando solo il supporto da banco Atlas Copco o il dispositivo di piallatura Atlas Copco. Non deporre la macchina fino a che la lama non si sia fermata. Non entrare nel raggio d’azione dell’utensile mentre è in funzione. Livello di rumorosità La misurazione A del livello di rumorosità di un utensile è di solito: Livello di rumorosità = 87 dB (A). Potenza della rumorosità = 100 dB (A). Utilizzare le protezioni per l’udito! Livello di vibrazione Le vibrazioni sull’elemento mano-braccio di solito sono inferiori a 2.5 m/s2. Possibilità’ di utilizzo La pialla lavora su superfici piane, battute e a bordo. Utilizzare il prodotto solo per l’uso per cui è previsto. Collegamento alla rete Alimentazione dell’utensile: corrente alternata monofase. Importante: la tensione della rete deve corrispondere a quella riportata sulla targhetta dell’utensile. Il collegamento é possibile anche con prese non munite di contatto di protezione: é previsto infatti un isolamento di protezione conforme a norme DIN 57740/VDE 0740 (CEE 20). La schermatura contro i radiodisturbi é conforme alla norma europea EN 55014. Accessori Consultate il nostro catalogo per trovare l ’accessorio più adatto ed il relativo numero di ordinazione. ITALIANO p. 3

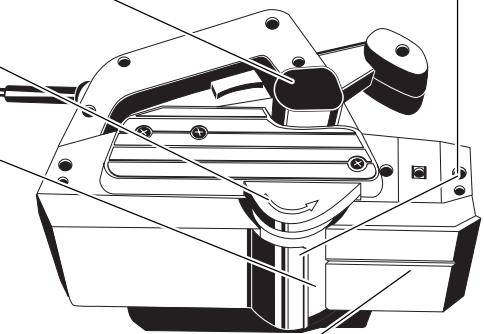

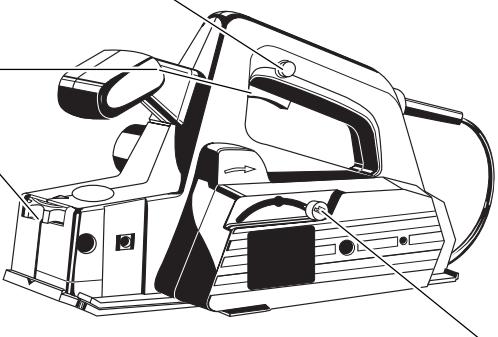

Breve indicazione La messa in funzione è possibile solamente dopo aver premuto l’interruttore di sicurezza. Interruttore Regolazione continua della profonditá di piallatura tramite rotella. Limitato numero dei giri per un funzionamento silenzioso. Il numero dei giri viene ridotto quando la macchina non é sotto carico. (solo per HBE 800) La cuffia di protezione oscillante scatta automaticamnete o puó essere azionata a mano tramite la leva. Canalina integrata di aspirazione per attaco aspiratrucioli. La protezione albero portalame scatta automaticamente indietro sfalzando sullo spigolo. Nell’albero porta lame possono essere inserite la lama di piallatura, la lama rustica e la lama con scanalature rompitruciolo (per una migliore aspirazione dei trucioli durante piallature profonde). La piastra di piallatura é smussata al fune di aderire meglio al materiale e tramite la scanalatura a V, per trattare i bordi. Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all’epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all’ulteriore sviluppo dei nostri prodotti. Accensione– Spegnimento Per motivi di sicurezza, questo utensile elettrico é dotato di pulsante d’arresto. Accensione: Agire sul dispositivo di sicurezza contro l’inserimento involontario, e poi sull’interruttore.

Fermo: lasciare libero l’interruttore. ITALIANO

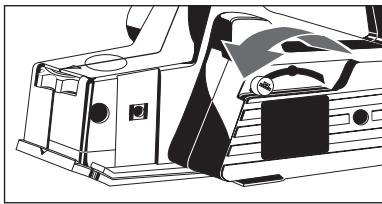

1. Spostare indietro la cuffia di protezione

2. Svitare la vite (F) ruotando verso destra.

3. Spingere indietro la protezione albero

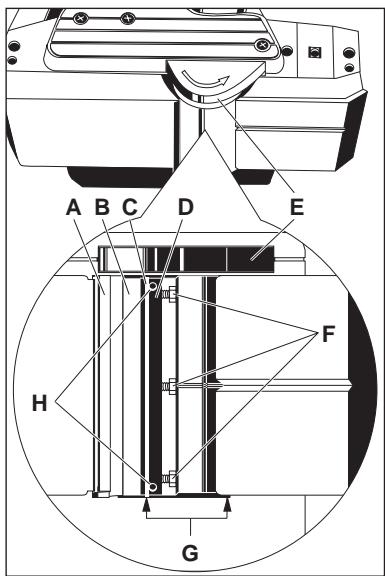

portalama (E) e sfilare lateralmente l’elemento di tensione (D) completamente con la lama.

facendo attenzione che la scanalatura dell’elemento di tensione si incastri correttamente alla scanalatura della lama.

8. Spingere e bloccare l’elemento di tensione

contro l’albero portalama, dopodichéruotare verso sinistra la vite (F), bloccando.

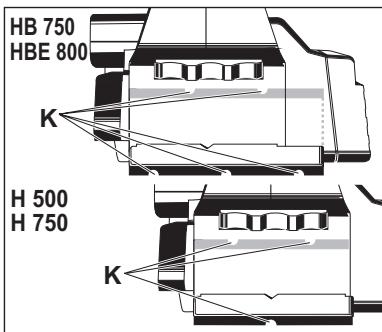

sostituire il secondo set di lame come descritto. Non muovere la vite di regolazione (H). Gli elementi di tensione sono regolati durante la lavorazione. Durante l’utilizzo delle lame con scanalature rompitruciolo (K) usare sempre 2 lame con differente numero di taglio. Controllare che la lama non strisci sulla carcassa. Sostituire sempre contemporaneamente sia la coppia di lame che la coppia degli elementi di tensione. Inserimento lame rustiche HB 750 HBE 800

Inserire sempre le lame rustiche complete degli appropriati elementi di tensione. Introdurre le lame rustiche e l’elemento di tensione all’albero portalama, in modo che la lama rustica corrisponda alla piastra di piallatura. Einstellrad muß hierbei auf ”0” stehen. Fare attenzione che la lama e la piastra di piallatura siano parallele. ITALIANO

H 500, H 750, HB 750, HBE 800

Regolazione della profonditá di battuta Regolzaione dello spessore dei trucioli Mediante la rotella di regolazione. Regolazione in passi da 0,1 mm. In posizione ”P” (posizione di riposo) le lame sono incassate. Aspirazione trucioli (Accessorio*) All’utensile è possibile collegare un sacchetto raccoglitrucioli o, mediante un adattatore, un tubo aspiratore (aspiratori a secco o a umido Atlas Copco o aspiratori di tipo domestico).

• Non incluso nella dotazione standard, disponibile a parte come accessorio. Guida parallelo (Accessorio*) La larghezza di piallatura si può regolare rispetto alla profondita dopo il montaggio della scala graduata.

• Non incluso nella dotazione standard, disponibile a parte come accessorio. Al risconto di profondotà della guida puó essere applicato il dispositivo di profondità regolabile da 0 a 16 mm. Arresto profondità battuta (Accessorio*)

• Non incluso nella dotazione standard, disponibile a parte come accessorio. Istruzioni d’uso Uso Porre la pialla con la slitta anteriore sul manufatto ed attivarla prima che le lame vadano a contatto del manufatto; passarvi poi sopra con movimenti regolari. La protezione mobile si chiude automaticamente alzando la pialla ma può essere attivata anche mediante la leva. La scanalatura a V sulla piastra di appoggio anteriore permette di smussare spigoli in tutta sicurezza. Impostare dapprima la regolazione dello spessore del trucioli su ”P”. Impostare poi il valore richiesto a seconda della larghezza desiderata dello smusso. Manutenzione Tener sempre ben pulite le fessure di ventilazione dell’apparecchio. Pulire con uno straccio intriso di trementina l’attacco del sacchetto per rimuovere eventuali residui legnosi. Al fine di garantire un rendimento costante durante le operazioni le spazzole di carbone della macchina dovrebbe essere controllate annualmente presso i centri assistenza AEG. Utilizzare esclusivamente accessori e pezzi di ricambio AEG. L’installazione di pezzi di ricambio non specificamente prescritti dall’AEG va preferibilmente effettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica). In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Atlas Copco Tools Italia Via Fratelli Gracchi 39, 20092 Cinisello Balsamo Mi. ITALIANO
