BRUGSANVISNING H 750 AEG

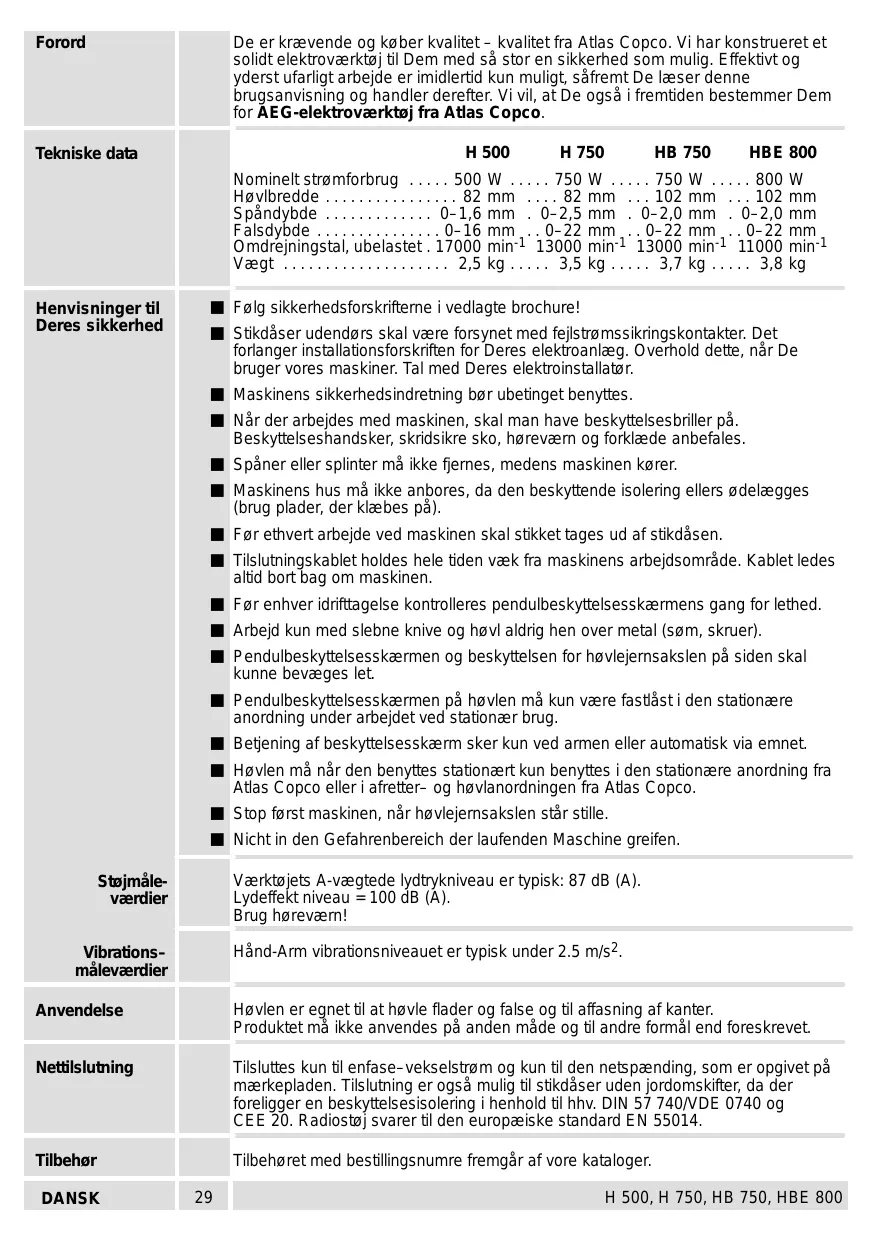

• De er krævende og køber kvalitet – kvalitet fra Atlas Copco. Vi har konstrueret et solidt elektroværktøj til Dem med så stor en sikkerhed som mulig. Effektivt og yderst ufarligt arbejde er imidlertid kun muligt, såfremt De læser denne brugsanvisning og handler derefter. Vi vil, at De også i fremtiden bestemmer Dem for AEG-elektroværktøj fra Atlas Copco. Forord H 500 Tekniske data Nominelt strømforbrug p. 500
• Høvlbredde p. 82
• Spåndybde p. 0
• –1,6 Falsdybde p. 0
• –16 Omdrejningstal, ubelastet . 17000 Vægt p. 2
• ,5 Henvisninger til Deres sikkerhed H 750 W p. 750
• mm p. 82
• mm . 0–2,5 mm p. 0
• –22 min-1 13000 kg p. 3
• ,5 HB 750 W p. 750
• mm p. 102
• mm . 0–2,0 mm p. 0
• –22 min-1 13000 kg p. 3
• ,7 HBE 800 W p. 800
• mm p. 102
• mm . 0–2,0 mm p. 0
• –22 min-1 11000 kg ,8 p. 3

Følg sikkerhedsforskrifterne i vedlagte brochure! Stikdåser udendørs skal være forsynet med fejlstrømssikringskontakter. Det forlanger installationsforskriften for Deres elektroanlæg. Overhold dette, når De bruger vores maskiner. Tal med Deres elektroinstallatør. Maskinens sikkerhedsindretning bør ubetinget benyttes. Når der arbejdes med maskinen, skal man have beskyttelsesbriller på. Beskyttelseshandsker, skridsikre sko, høreværn og forklæde anbefales. Spåner eller splinter må ikke fjernes, medens maskinen kører. Maskinens hus må ikke anbores, da den beskyttende isolering ellers ødelægges (brug plader, der klæbes på). Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Tilslutningskablet holdes hele tiden væk fra maskinens arbejdsområde. Kablet ledes altid bort bag om maskinen. Før enhver idrifttagelse kontrolleres pendulbeskyttelsesskærmens gang for lethed. Arbejd kun med slebne knive og høvl aldrig hen over metal (søm, skruer). Pendulbeskyttelsesskærmen og beskyttelsen for høvlejernsakslen på siden skal kunne bevæges let. Pendulbeskyttelsesskærmen på høvlen må kun være fastlåst i den stationære anordning under arbejdet ved stationær brug. Betjening af beskyttelsesskærm sker kun ved armen eller automatisk via emnet. Høvlen må når den benyttes stationært kun benyttes i den stationære anordning fra Atlas Copco eller i afretter– og høvlanordningen fra Atlas Copco. Stop først maskinen, når høvlejernsakslen står stille. Nicht in den Gefahrenbereich der laufenden Maschine greifen. Værktøjets A-vægtede lydtrykniveau er typisk: 87 dB (A). Lydeffekt niveau = 100 dB (A). Brug høreværn! Støjmåleværdier Hånd-Arm vibrationsniveauet er typisk under 2.5 m/s2. Vibrations– måleværdier Anvendelse Høvlen er egnet til at høvle flader og false og til affasning af kanter. Produktet må ikke anvendes på anden måde og til andre formål end foreskrevet. Nettilslutning Tilsluttes kun til enfase–vekselstrøm og kun til den netspænding, som er opgivet på mærkepladen. Tilslutning er også mulig til stikdåser uden jordomskifter, da der foreligger en beskyttelsesisolering i henhold til hhv. DIN 57 740/VDE 0740 og CEE 20. Radiostøj svarer til den europæiske standard EN 55014. Tilbehør Tilbehøret med bestillingsnumre fremgår af vore kataloger. DANSK

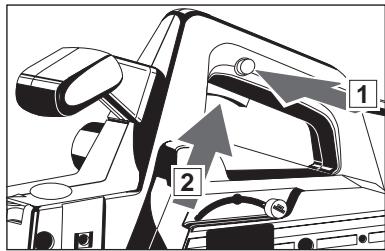

Kort beskrivelse Kontaktspærren trykkes ind, før maskinen tændes (for Deres egen sikkerheds skyld). Afbryder Trinløs spåndybdeindstilling vha. indstillingshjulet. Støjsvag høvl ved ubelastet omdrejning. (Kun på HBE 800) Pendulbeskyttelsesskærmen svinger tilbage af sig selv eller aktiveres manuelt med armen. Integreret udsugningskanal til tilslutning af en spånudsugning. Høvlejernsakselbeskyttelsesskærmen svinger tilbage af sig selv ved falsning. I høvlejernsakslen kan der isættes hårdmetalvendeknive, rustikke høvleknive og høvleknive med spånafbrækningsnoter (til bedre spånopsugning ved store mængder spåner). Rustikke høvleknive og høvleknive med spånafbrækningsnoter kan købes som tilbehør. Høvlesål med V–not gør det nemmere at anbringe høvlen på materialet, samt til at affase kanter. Ændringer: Tekst, billede og data svarer til den tekniske udvikling på trykketidspunktet. Der tages forbehold for ændringer som følge af videreudvikling af vore produkter. Maskinen er af sikkerhedshensysn forsysnet med en indkoblingsspærre. Afbryderkontakt Indkobling: Der trykkes på indkoblingsspærre og dernæst på ind–/udkobler. Udkobling: Der gives slip på ind–/udkobler. DANSK

Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Udskiftning af høvlekniv Så snart et skær på høvlekniven er uskarpt, vendes høvlekniven. Når høvlekniven er slidt, isættes nye høvleknive (altid parvist!).

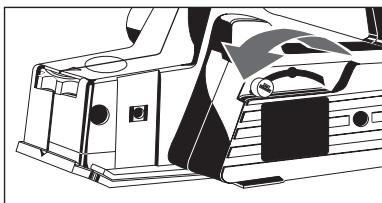

1. Sving pendulbeskyttelsesskærmen tilbage

med armen og hold den fast.

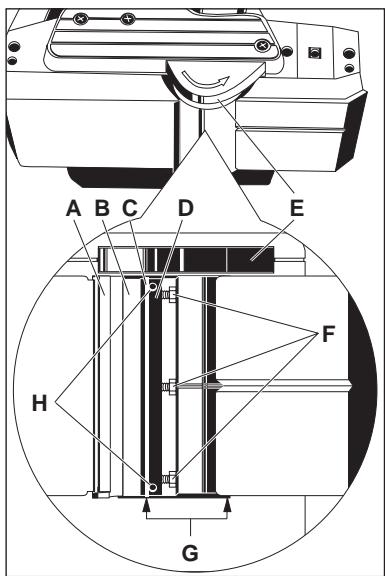

2. Løsne skruerne (F) mod højre.

3. Tryk beskyttelsen for høvlejernsakslen (E)

ned og træk spændeelement (D) samt høvleknive ud til siden.

4. Træk høvleknivene ud af

5. Rengør spændeelement (D) og

høvlejernsaksel (B). A B C

spændeelementet på siden, så den flugter med kanten. Vær opmærksom på, at knasten på spændeelementet griber ind i noten på høvlekniven.

7. Skub spændeelementet med ny høvlekniv

8. Tryk spændeelementet mod

høvlejernsakslen og klem det fast. Spænde skruerne (F) mod venstre.

9. Drej høvlejernsakslen 180 (og udskift det

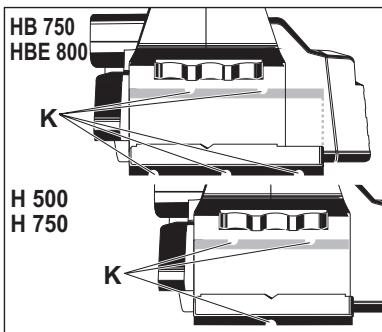

andet høvleknivssæt. Indstil ikke justeringsskruerne (H), da spændeelementerne er justeret på fabrikken. Hvis der benyttes høvleknive med spånafbrækningsnoter (K), skal der altid benyttes knivpar med forskelligt antal noter. Kontrollér at høvleknivene ikke rammer huset. Høvleknive og spændeelementer skal altid udskiftes parvist.

Isæt kun rustikke høvleknive med passende spændeelementer. Isætning af rustikke høvleknive Isæt rustik høvlekniv og spændeelement i høvlejernsakslen og indstil det hele med justeringsskruerne, så høvlejernsfordybningen på den rustikke høvlekniv stemmer overens med høvlesålen. Indstillingshjulet skal stå på ”0”. Vær opmærksom på, at høvlekniv og høvlesål er parallelle. Indstil spåndybde på indstillingshjulet på 0,2 mm (max. 0,4 mm). DANSK

• Ikke inkluderet i leveringsomfanget, kab købes som tilbehør. Høvlebredden og falsebredden kan indstilles på skalaen, når parallelanslaget er monteret. Parallelanschlag (Tilbehør*)

• Ikke inkluderet i leveringsomfanget, kab købes som tilbehør. På falsedybdeanslaget kan falsedybden indstilles fra 0 – 16 mm. Falsedybdeanslag (Tilbehør*)

• Ikke inkluderet i leveringsomfanget, kab købes som tilbehør. Pas på ikke at få hånden ind i arbejdsområdet. Arbejdsvejledning Anbring maskinen med den forreste plade på emnet og tænd maskinen, før høvleknivene berører emnet. Før derefter høvlen jævnt hen over emnet. Pendulbeskyttelsesskærmen må kun aktiveres med emnet eller med armen. V–noten i den forreste anlægsplade muliggør en sikker affasning af kanter. Stil først spåntykkelses–indstillingen på ”P”. Indstil derefter på den værdi, som passer til den ønskede fasebredde. Hold altid maskinens ventilationsåbninger rene. Rengør et harpikstilstoppet spånudkast med en klud vædet med mineralsk terpentin. For at sikre en lang levetid skal maskinen undersøges en gang om året for slidte kul hos et autoriseret AEG–værksted. Vedligeholdelse Brug kun Atlas Copco tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser). Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværktøj, Brogrenen 3, DK–2635 Ishøj. DANSK
