Produkttyp	Sticksåg
Märke	AEG
Modell	H 750
Upptagen effekt	750 W
Tomgångsvarvtal	13000 min⁻¹
Vikt	3,5 kg
Driftspänning	230 V enfas
Dubbelisolation	Ja (enligt DIN 57 740/VDE 0740)
Ljudtrycksnivå	87 dB(A)
Ljudeffektsnivå	100 dB(A)
Vibrationsvärde	< 2,5 m/s²
Startspärr	Ja (säkerhetsblockering)
Pendlande skyddskåpa	Med automatisk återfjädring eller via spak
Integrerad sughåll	Ja (för anslutning av dammsugare)
Spårdjup	0 – 22 mm
Skärbredd	82 mm
Byte av sågblad	Med komplett set, med spänningsdel
Underhåll	Rengör ventilationsöppningarna; årlig kontroll av kolborstarna
Medföljande tillbehör	Parallelanslag och falsningsanslag (tillval)
Säkerhet	Bär skyddsglasögon, handskar och ansiktsmask; dra ur stickkontakten före ingrepp

Vanliga frågor - H 750 AEG

Hur byter man sågbladet på sticksågen AEG H 750?

Före varje ingrepp, dra ur stickkontakten. Med hjälp av spaken, fäll tillbaka den pendlande skyddskåpan och håll den kvar. Lossa skruvarna (F) genom att vrida åt höger. Sänk skyddet för bladhållaraxeln (E) och dra ut spänningsdelen (D) med bladet i sidled. Byt sågbladet, rengör delarna och sätt sedan ihop igen i omvänd ordning. Dra åt skruvarna åt vänster. Se till att sågbladet inte gnider mot kåpan.

Hur ställer man in skärdjupet på H 750?

Använd den graderade knappen på maskinen. Varje grad motsvarar 0,1 mm. I läge 'P' sticker sågbladet inte ut från höljet. Vrid knappen för att få önskat djup.

Hur ansluter man en dammsugare för spånutsugning?

Maskinen har en integrerad sughåll. Anslut en uppsamlarpåse eller en sugslang med adapter till en hushålls- eller byggdammsugare. Se tillbehörskatalogen för lämpliga delar.

Vilka är de viktigaste säkerhetsåtgärderna?

Bär alltid skyddsglasögon. Använd handskar och ansiktsmask vid behov. Ta aldrig bort spån under drift. Före varje ingrepp, dra ur stickkontakten. Borra inte i höljet för att undvika skador på isoleringen. Kontrollera skyddskåpan regelbundet.

Hur underhåller man sticksågen AEG H 750?

Rengör ventilationsöppningarna med en torr trasa. Om spånutkastet är igensatt av kåda, använd en trasa fuktad med terpentin. Låt kolborstarna kontrolleras en gång om året hos en AEG-verkstad.

Vad gör man om sågbladet är slött?

Vrid sågbladet för att använda en ny sida eller byt ut det mot ett nytt komplett set. Montera alltid ett set med två blad. Se till att spänningsdelarna är korrekt justerade. Justera inte inställningsskruvarna (H) som är fabriksinställda.

Hur använder man det medföljande parallellanslaget?

Fäst parallellanslaget på sticksågens sula. Skärbredden ställs in på den graderade skalan. Dra åt ordentligt före användning. Detta tillbehör möjliggör exakta parallella snitt.

Vilken skärhastighet rekommenderas?

Tomgångsvarvtalet är 13 000 min⁻¹. För effektivt arbete, låt maskinen uppnå full hastighet innan du påbörjar snittet. Anpassa matningen efter materialet.

Hur gör man ett doppsnitt?

Placera den främre sulan på arbetsstycket, starta maskinen innan sågbladet nuddar materialet, sänk sedan försiktigt sågen för att göra doppet. Skyddskåpan dras tillbaka automatiskt eller manuellt via spaken.

Var hittar man reservdelar till H 750?

Använd uteslutande originaldelar från AEG. För byte av delar som inte beskrivs i manualen, kontakta en AEG-verkstad (se broschyren Garanti/Adresser). Du kan också begära en sprängskiss genom att ange tiosiffrigt nummer på typskylten.

BRUKSANVISNING H 750 AEG

Var god Iäs och tag tillvara dessa instruktioner.

FIN Käyttoohje

Lue ja sailyto

TR Kullanim kilavuzu

Stajsvag hvl ved ubelastet omdrejning. (Kun pà HBE 800)

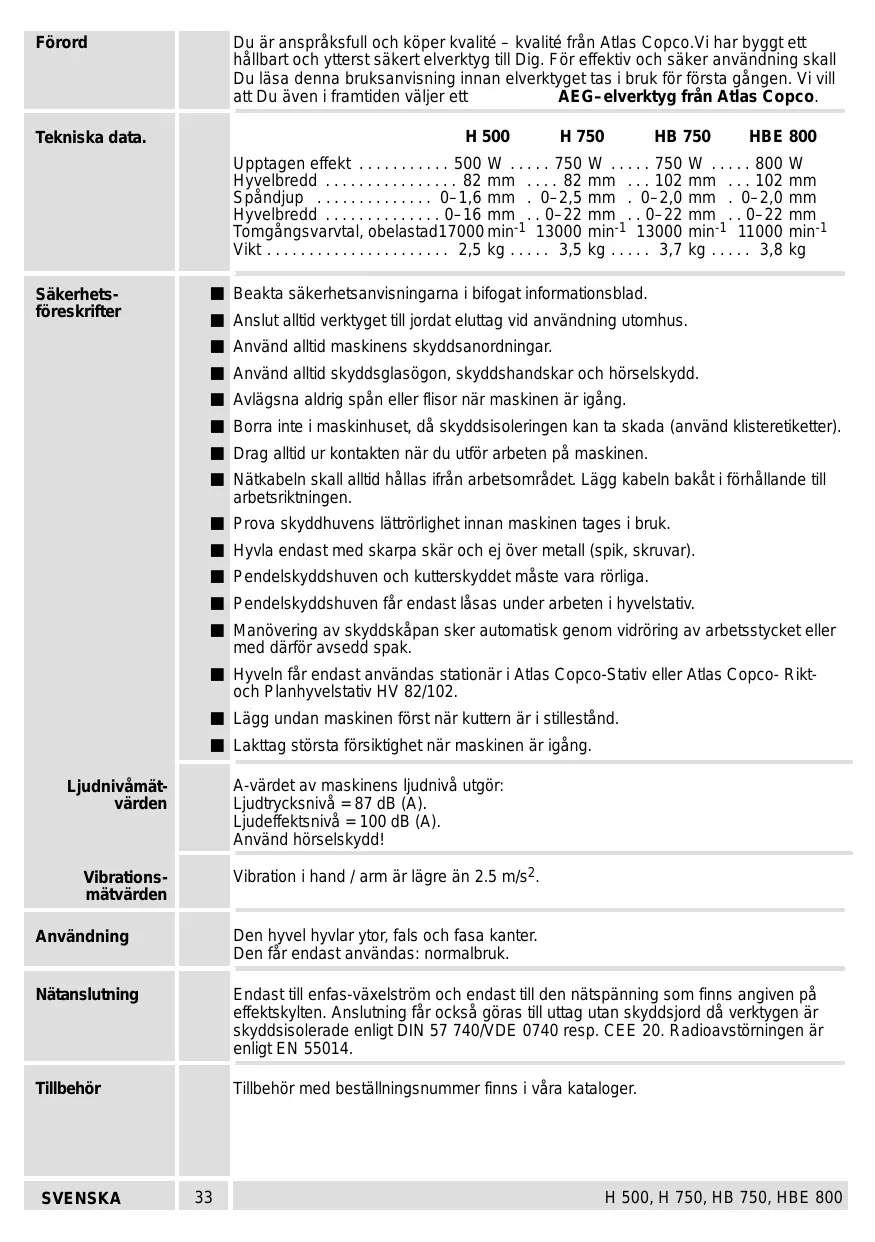

Förord	Du ar anspråksfull och köper kvalité – kvalité是从Atlas Copco. Vi har byggt ett hällbart och yterst säkert elverktyg till Dig. För effektiv och säker använding skall Du lasaenna braupsanvising innan elverktyget dasbrukfor Första gängen. Vi vill att Du även i framtiden väljer att AEG-elverktyg—from Atlas Copco.
Tekniska data.	H 500 H 750 HB 750 HBE 800 Upptagen effekt 500 W 750 W 750 W 800 W Hyvelbredd 82 mm 82 mm 102 mm 102 mm Spandjup 0–1,6 mm 0–2,5 mm 0–2,0 mm 0–2,0 mm Hyvelbredd 0–16 mm 0–22 mm 0–22 mm 0–22 mm Tomgangsvarvtal, obelastad17000 min-1 13000 min-1 13000 min-1 11000 min-1 Vikt 2,5 kg 3,5 kg 3,7 kg 3,8 kg
Säkerhets-foreskrifter	Beakta sakerhetsanvisingarna i bifogat informationsblad. Anslut alltid verktyget till jordat eluttag vid använding utomhus. Använd alltid maskinens skyddsanordninger. Använd alltid skyddsglasögon, skyddshandskar och hörskelydd. Avlagsna aldrig spänller flisor när maskinen ár igång. Borra inte i maskinhuset,.dk skyddsoleringen kan ta skada (använd kisteretiketter). Drag alltid ur kontakten när du utfor arbeten på maskinen. Nätkabeln skall alltid hallas ifràn arbetsområdet. Lagg kabeln bakål i forhällande till arbetsriktingen. Prova skyddhuvens lättrolighet innan maskinen tages i bruk. Hyvla endast med skarpa skär och ej over metall (spik, skruvar). Pendelskyddshuven och kutterskyddet måste vara rörliga. Pendelskyddshuven fär endast lásas under arbeten i hyvelstativ. Manövering av skyddskāpan sker automatisk genom vidröring av arbisstyetck erler med därfor avsedd spak. Hyveln fär endast användas stationär i Atlas Copco-Stativ erler Atlas Copco- Rikt-och Planhyvelstativ HV 82/102. Lagg undan maskinen Först när kuttern ár i stillestand. Lakttag största forsiktighet när maskinen ár igång.
Ljudnivämät-värden	A-värdet av maskinens ljudniva utgör: Ljudtrycksnivå = 87 dB (A). Ljudeffektsnivå = 100 dB (A). Använd hörskelydd!
Vibrations-mätvärden	Vibration i hand / arm arä lågre án 2.5 m/s2.
Användning	Den hyvel hyvlar ytor, fals och fasa kanter. Den fär endast användas: normalbruk.
Nätansluting	Endast till enfas-växelström och endast till den nätspanning som finns angiven på effektskylen. Anslutning fär okså göras till uttag utan skyddsjord davyktygen ár skyddsolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörmingen ár enligt EN 55014.
Tillbehör	Tillbehör med beställningsnummer finns i våra kataloger.
SVENSKA	33 H 500, H 750, HB 750, HBE 800

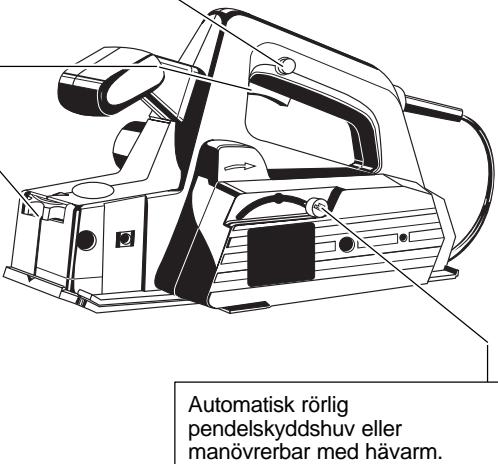

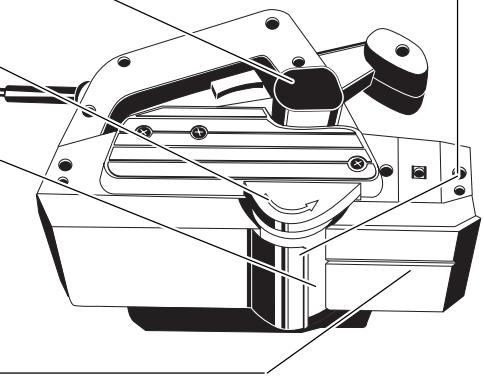

Kort beskrivning

For Din sakerhet! Maskinen kan forst startas upp nar inkopplings-sparrknappen trycks in.

Strombrytare

Steglös inställning av spändjup med ställratt.

Tomgangsvarvtalsbegransning for minskad ljudniva d.v.s. varvtalet minka när hyveln inte belastas. (endast HBE 800)

Integrerad utsugsstos for direktanslutning till spanutsug

Kutterskyddet Återföres automatisk nar man utfor falsning.

I kuttern kan användas HSS-vändskär, rustikalhyvelskar och hyvelskar med spanbrytarspar (for bättre spanutsug vid stor avverkning). Rustikalhyvelskar och hyvelskar med spanbrytarspar lagerföres som tillbehör.

Fasad hyvelplatta for bättre ansats mot arbetsstycke och V-spår for fasnig av kanter.

Andringar: Text, Bilder och data överensstämmer med det teknik utforande som gäller vid tiden for Tryckterminen. Andringar som har betydelse for videate utvecklingen av alla producerk ar forbehälla.

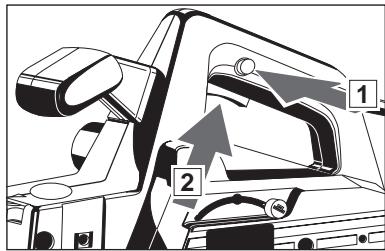

In-/urkoppling

For Din sakerhet ar maskinen utrustad med lasknapp sa strombrytaren ej kan tryckas in.

Koppla in:

Skjut lasknapp och tryck in strombrytaren.

Avstängning:

Slapp strombrytare.

Drag alltid ur kontakten när du utför arbeten på maskinen.

När ett hyvelskar blir trabbing, sä vänd skäret aller byt ut bada hyvelskar.

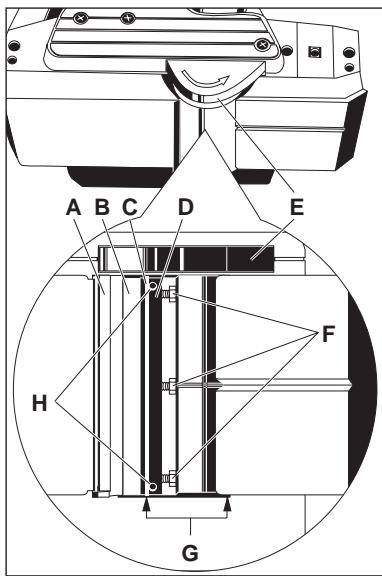

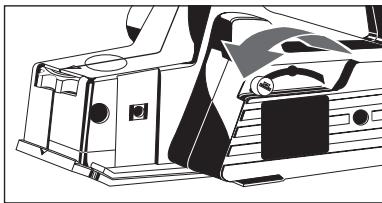

1. Sväng undan pendelskyddshuv med hāvarm och häll fast.
2. Lossa på skruvar.
3. Tryck undan kutterskydd (E) och drag ut, spannelement (D) inklusiv hyvelskar, sidledes.
4. Drag ut hyvelskar ur spannellelement.
5. Rengör spann element (D) och kutter (B).
6. Tryck det nya hyvelskaret in i spannelementet, kontrollera att nock greppar i skarets notspár.
7. Skjut spannenelement med det nya skaret in i kuttern sa att skarets ytterkant ar i linje med husets (G) kant.
8. Tryck spann element mot kutter och skruva at skruvar (F).
9. Vrid kutter 180^ och byt andra skaret.

Förställ ej justerskruvar (H), spannelementen ar justerad fran fabriken!

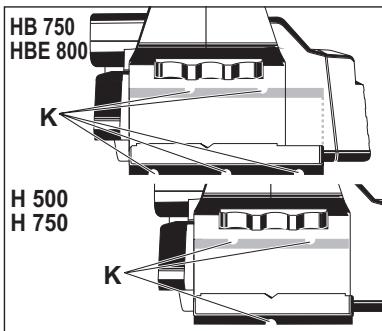

Vid bruk av hyvelskär med
spanbrytarspar (K), placera alltid skärpar
med variabel sparantal.

Kontrollera att hyvelskar inte ta i huset.

Byt hyvelskar och spannelement endast parvis!

Montera rustikalhyvelskar endast komplet med tillhörande spannelement.

Satt rustikalhyvelskar och spannelement i kutter och justera med justerskruvar sà att rustikalhyvelskäretsvågdal overensstämmer med hyvelplatta.

Ställratt skall dà stà i position "0".

Seupp,atthyvelskarochhyvelplattaar parallela.

Ställ in spändjup via ställratt till 0,2 mm (max 0,4 mm).

Inställning av spåntjockleken		Med ställratten: Varje delstreck = 0,1 mm. I inställning "P" (parkering) är hyvelskären nersänkta i höljet.
Spånutsug (Tillbehör*)		Till maskinen kan anslutas en dammpäse ell eren sugslang med hjälp av adapter. * Ingår ej i leveransomfänget, erhålles som tillbehör.
Parallelanslag (Tillbehör*)		After montering av parallellanslaget kan hyvelbredden resp. falsbredden ställas in after skalan. * Ingår ej i leveransomfänget, erhålles som tillbehör.
Falsdjupanslag (Tillbehör*)		På falsdjupanslaget kan falsdjup frän 0-16 mm ställas in. * Ingår ej i leveransomfänget, erhålles som tillbehör.
Hanterings-anvising	A	OBS! Håll bort fingrna frän de roterande knivarna. Sätt maskinen med det främre bordet på arbetstystycket och starta innan hyvelskären berör arbetstystycket. För sedan maskinen jämnt über arbetstystycket. Pendelskyddshuven öppnar sig och sluts sedan automatiskt;när maskinen lyfts upp. Skyddshuven kan ocksø betjänas med hävarmen. V-notes i det främre bordet möjiggår en saker avfasning av kanter. Spåntjockleken installes forst på "P". Därefter ställs önskat ∀nde in beroende på önskad fasbredd.
Skötsel		Se till att motorhöljets luftslitsar ar rena. Verharzten Späneauswurf mit einem mit Terpentinersatz getränkten Tuch reinigen. Für att garantera drift, skall maskinens kolborstar undersök as av en Atlas Copco-serviceverkstad ungefør en gäng perår. Använd endast AEG tillbehör och reservdilar. Reservdilar vars utbyte ej beskrives bytes böst av AEG auktoriserad serviceverkstad (se broschyr Garanti/Kundtjänstadresser). Vid behov av sprängskiss, kan en södan, genom att upge maskinens art. nr. (som finns på typskylten) erhällas frän: Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden.
SVENSKA	36	H 500, H 750, HB 750, HBE 800

Saatopyora kännetaan asentoon "0".

Vi intygar och ansvarar for, attenna produit overensstammer med foljande norm och Dokument EN 50144, EN 55014-1, EN 55014-2, EN 60555, HD 400 enl. bestammelser och riktlinjerna 98/37/EG, 73/23/EG, 89/336/EG
