H 750 - Pistosaha AEG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lehtisaha
Merkki	AEG
Malli	H 750
Tehonkulutus	750 W
Tyhjäkäyntinopeus	13000 min⁻¹
Paino	3,5 kg
Käyttöjännite	230 V yksivaiheinen
Kaksoiseristys	Kyllä (DIN 57 740/VDE 0740 mukainen)
Äänenpainetaso	87 dB(A)
Äänitehotaso	100 dB(A)
Tärinäarvo	< 2,5 m/s²
Käynnistyslukitus	Kyllä (turvalukitus)
Heiluri suojakupu	Automaattinen tai vivulla palautus
Sisäänrakennettu imukanava	Kyllä (pölynimurin liitäntää varten)
Urasyvyys	0 – 22 mm
Leikkausleveys	82 mm
Terän vaihto	Täydellä sarjalla, kiristysosalla
Huolto	Puhdista tuuletusaukot; harjojen vuositarkastus
Mukana tulevat varusteet	Rinnakkaisohjain ja ohjain uria varten (valinnaiset)
Turvallisuus	Käytä suojalaseja, käsineitä ja maskia; irrota pistoke ennen toimenpiteitä

Usein kysytyt kysymykset - H 750 AEG

Kuinka vaihdan AEG H 750 -lehtisahan terän?

Irrota pistoke ennen toimenpiteitä. Vedä heiluri suojakupu vivulla takaisin ja pidä se paikallaan. Löysää ruuvit (F) kääntämällä oikealle. Laske terän kannattimen suojus (E) ja irrota kiristysosa (D) terän kanssa sivusuunnassa. Vaihda terä, puhdista osat ja kokoa uudelleen päinvastaisessa järjestyksessä. Kiristä ruuvit vasemmalle. Varmista, että terä ei hankaa koteloa vasten.

Kuinka säädän leikkaussyvyyttä H 750:ssä?

Käytä koneen asteikolla varustettua nuppia. Jokainen asteikon jakso vastaa 0,1 mm. Asennossa 'P' terä ei ulotu rungon ulkopuolelle. Käännä nuppia halutun syvyyden saavuttamiseksi.

Kuinka liitän pölynimurin lastun imua varten?

Koneessa on sisäänrakennettu imukanava. Liitä keräyspussi tai imuletku sovittimella kotitalous- tai työmaaimuriin. Katso lisävarusteluettelosta sopivat osat.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Käytä aina suojalaseja. Käytä käsineitä ja maskia tarvittaessa. Älä koskaan poista lastuja käytön aikana. Irrota pistoke ennen toimenpiteitä. Älä poraa koteloa eristyksen vaurioittamisen välttämiseksi. Tarkista suojakupu säännöllisesti.

Kuinka huollan AEG H 750 -lehtisahaa?

Puhdista tuuletusaukot kuivalla liinalla. Jos lastunpoistolaite on likaantunut hartsista, käytä tärpättiin kostutettua liinaa. Tarkistuta harjat (hiiliharjat) kerran vuodessa AEG-huollossa.

Mitä tehdä, jos terä on tylsynyt?

Käännä terää käyttääksesi uutta puolta tai vaihda se uuteen täyteen sarjaan. Asenna aina kahden terän sarja. Varmista, että kiristysosat on säädetty oikein. Älä säädä säätöruuveja (H), jotka on esisäädetty tehtaalla.

Kuinka käytän mukana toimitettua rinnakkaisohjainta (lisävaruste)?

Kiinnitä rinnakkaisohjain lehtisahan pohjalevyyn. Leikkausleveys säädetään asteikolla. Kiristä tiukasti ennen käyttöä. Tämä lisävaruste mahdollistaa tarkat rinnakkaisleikkaukset.

Mikä on suositeltu leikkausnopeus?

Tyhjäkäyntinopeus on 13 000 min⁻¹. Tehokasta työtä varten anna koneen saavuttaa täysi nopeus ennen leikkauksen aloittamista. Säädä syöttönopeus materiaalin mukaan.

Kuinka teen upotusleikkauksen?

Aseta etummainen pohjalevy työkappaleelle, käynnistä kone ennen kuin terä koskettaa materiaalia, ja laske sahaa varovasti upotuksen tekemiseksi. Suojakupu vetäytyy automaattisesti tai manuaalisesti vivulla.

Mistä löydän varaosia H 750:lle?

Käytä ainoastaan alkuperäisiä AEG-varaosia. Ohjeessa kuvaamattomien osien vaihtoa varten ota yhteyttä AEG-huoltopalveluun (katso Takuu/Osoitteet -esite). Voit myös pyytää räjäytyskuvan ilmoittamalla tyyppikilven kymmennumeroisen tunnuksen.

KÄYTTÖOHJE H 750 AEG

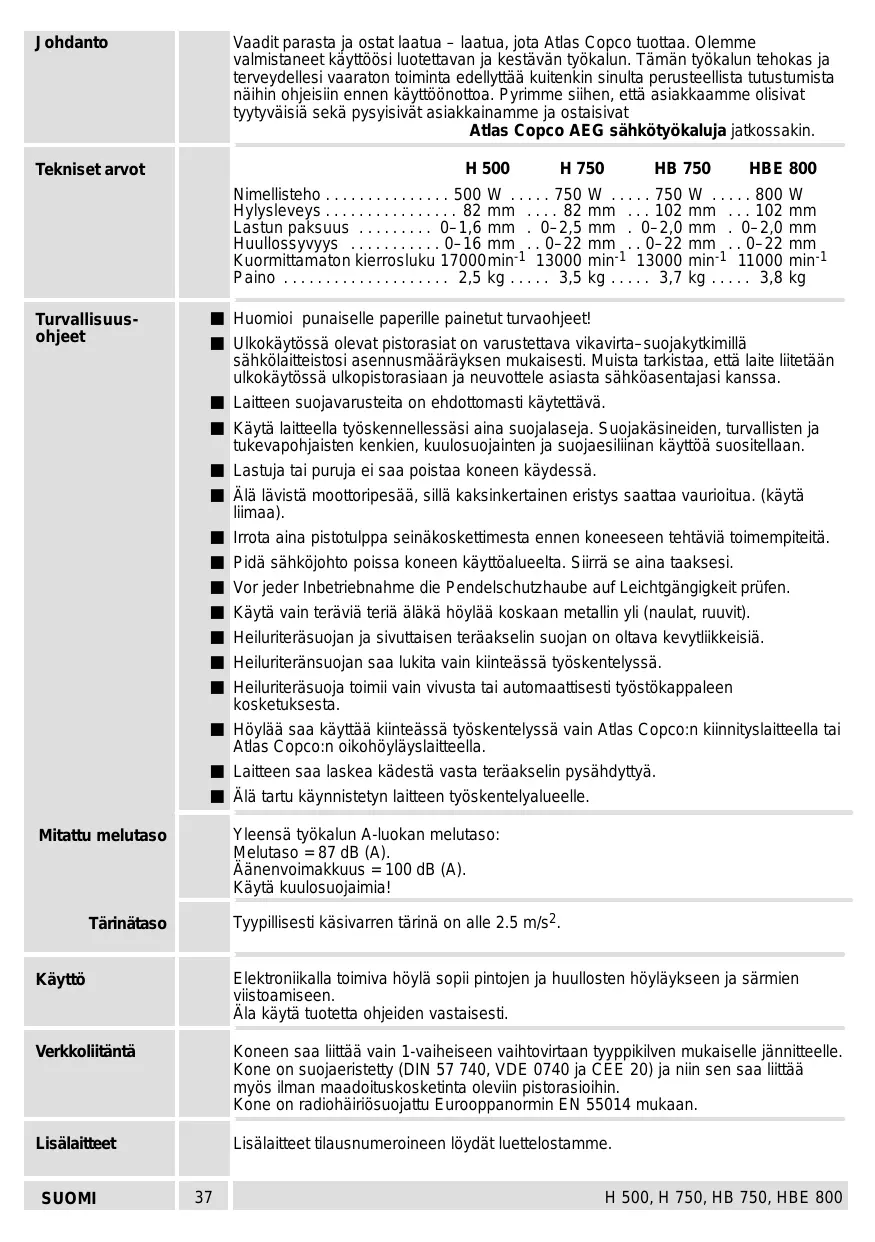

Johdanto	Vaadit parasta ja ostat laatua – laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käytöösi luotettavan jakestävän työkalun. Tämän työkalun tehokas ja terveydellesi vaaraton toiminta edellyttäa kutenkin sinulta perusteellista tutustumista näihin ohjeisinnen käytöönottoa. Pyrimme sihen,että asiakkaamme olisivat tytytväisiä sekä pysysivät asiakkainamme ja ostaisivat Atlas Copco AEG sähkötyökaluja jatkossakin.
Tekniset arvot	H 500 H 750 HB 750 HBE 800 Nimellisteho 500 W 750 W 750 W 800 W Hylysveys 82 mm 82 mm 102 mm 102 mm Lastun paksuus 0–1,6 mm 0–2,5 mm 0–2,0 mm 0–2,0 mm Huulssyyvys 0–16 mm 0–22 mm 0–22 mm 0–22 mm Kuormittamaton kierrosluku 17000min-1 13000 min-1 13000 min-1 11000 min-1 Paino 2,5 kg 3,5 kg 3,7 kg 3,8 kg
Turvallisu- ohjeet	■ Huomioi punaiselle paperille poinetut turvaohjeet! ■ Ulkokäytössä olevat pistorasiat on varustettava vikavirta-suojakytkimilä sähkolaitteistosi asennusmaäräyksen mukaisesti. Muista tarkistaa,että laite liitetään ulkokäytössä ulkopistorasiaan ja neuvottele asiasta sähköasentajasi kanssa. ■ Laitteen sujavarusteita on ehdottomasti käytettävä. ■ Käytä laitteella työskennellessä iina suojalaseja. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainen ja sujoaesiliinan käytöä suositellaan. ■ Lastuja tai puruja ei saa poistaa koneen käydessä. ■ Älä lavistä moortoripesä, sillä kaksinkertainen eristys saattaa vaurioitua. (käytä liimaa). ■ Irrota aina pistotulppa seinäkosketimasta ennen koneeseen tehtäviä toimempiteitä. ■ Pidä sähköjohto poissa koneen käytövalueelta. Siirrä se aina taaksesi. ■ Vor jeder Inbetriebnahme die Pendelschutzhaube auf Leichtgangigkeit prüfen. ■ Käytä vain teräviä terä aläkä höyläa koskaan metallin yli (naulat, ruuvit). ■ Heiluriteräsojan ja sivuttaisen teräakselin suojan on ottava kevtylikkeisiä. ■ Heiluriteränsuojan saa lukita vain kiinteässä työskentelyssä. ■ Heiluriteräsoju toimii vain vivusta tai automaattisesti työstkappaleen kosketuksesta. ■ Höyläa saa käytäa kiinteässä työskentelyssä vain Atlas Copco:n kiinitslaitteella tai Atlas Copco:n oikohöyläyslaitteella. ■ Laiteen saa laskea kädestä vasta teräakselin pysähdyttyä. ■ Älä tartu käynistetyn laiteen työskentelyvaluelle.
Mitatu melutasoso	Yleensä työkalun A-luokan melutasoso: Melutasao = 87 dB (A). Äänenvoimakkuus = 100 dB (A). Käytä kuulosuojaimia!
Tärinātasoso	Typillisesti käsivarren tärinä on alle 2.5 m/s2.
Käytto	Elektroniikkalla toimiva höylä SOPPI pintojen ja huulosten höyläykseen ja sarmien vistoamiseen. Ala käytä tuotetta ohjeiden vastaisesti.
Verkkolitiäntä	Koneen saa liittäa vain 1-vaileiseen vailtovirtaan typpikilven tyyppikilven mukaiselle jännitteelle. Kone on sujoeristety (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittäa myös ilman maadoituskosketinta olevin pistorasioihin. Kone on radiohärisuojattu Eurooppanormin EN 55014 mukaan.
Lisälaitteet	Lisälaitteet tilausnumeroineen lóydät luettelostamme.
SUOMI	37 H 500, H 750, HB 750, HBE 800

Toimintakuvaus

Kone kännistyy vain painamalla myös kännistyspainikkeen varmistinta.

Kytkin

Lastun paksuuden saatö portaattomasti saatopyrastä.

Vähämeluinen käntykuormittamattoman
kierroslukurajoittimen ansiosta - laitteen
rasituksen vahetessä kierrosluku pieneenee.
(vain mallissa HBE 800)

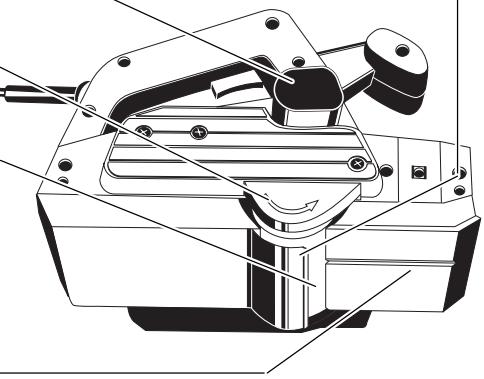

Integroitu imukanava purunimurilitaan.

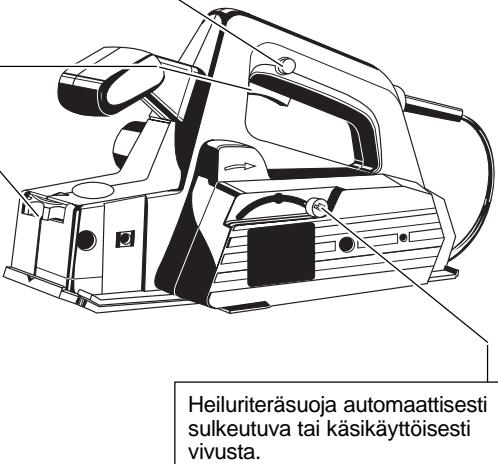

Teräakselin suoja itsestään sulkeutuva huullostettaessa.

Teräakseliin voidaan kiinnittä kovametallikäantöterä, aaltotera ja lastunrikkoaurilla varustetu terä (parempi lastun poisto suurella lastumärällä). Aaltotera ja lastunrikkoaurilla varustetu terä ovat saatavissa lisāvarusteina.

Viiston hóylänpohjan ansiosta parempiasetella hóylattävään pintaan ja V-urallisena sarmien viistoukseen.

Muutokset: Tekski, kuvat ja tekniset tiedot vastaavat käytöhjoen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksesta johtuvin muutoksinis pidātëaŋ.

Kännistyskytkin

Turvallisuussyistä on ko. sahkötyokalu varustetu kytkemisen estolla ja On-Ei-kytkintä ei voi lukita.

Käynnistys:

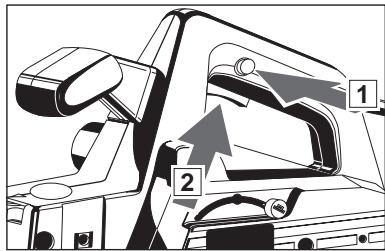

Paina varmistimesta ja sitten
käynnistyskytkimestä.

Pysäytys:
Kännistysyktkimen vapautus.

Terien vaihto

Irrota aina pistolulppa seinakoskettimasta ennen koneeseen tehtavi toimempiteita.

Kunhöylän terä tslyyy, kännse. Jos käantöpuolikin on jo tylsa, vaihda terä (terat vaihdetaan aina pareittain).

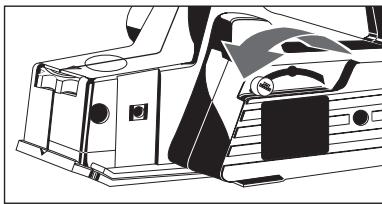

1. Heilauta heiluriteräsujoa vivusta paikaltaan ja pidä sitä kiinni.
2. Löysää ruuvit (F) myötävään käantämälä.

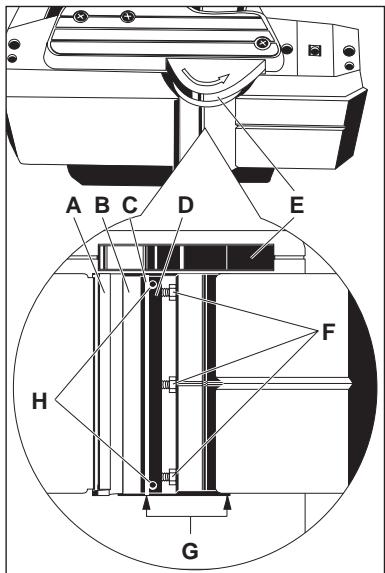

3. Paina teräakselin suoja (E) alas ja vedä kiinnitysosa (D) kokonaan terän kanssa sivuttain ulos.
4. Vedā tera irti kiinittysosasta.
5. Puhdista kiinnitsosya (D) ja teraakseli (B).
6. Työnnä uusi terä sivuttain kiinnitsosan kanssa reunan tasalle ja tarkista, että kiinitsosan nokat tartuvat erän uralan.
7. Työnnä uudella terällä varustettu kiinnitysosa teräakseliin niin, etta terän ja vaipan (G) reunat ovat samassa linjassa.
8. Paina kiinnitysosa teräakselia vasten ja kiristä ruuvista (F) vastapäivään käantämällä.
9. Kierrä teräakselia 180^ ja vaihda toinen teräsarja kuvatun mukaisesti.

Saatoruviin (H) ei saa koska, kiinnityssat on saadetty valmistajan toimesta!

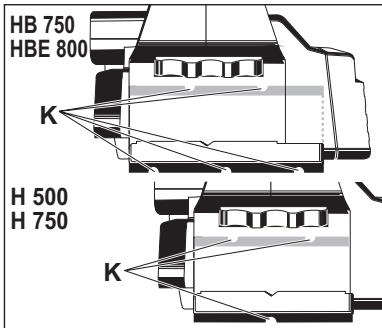

Lastunrikkojaurilla varustetuja teria (K) kaytettäessä on asennettava aina eriuraiset teraparit.

Tarkista, etta tera ei harraa vaippaan.

Terat ja kiinnitsosat saa vaihtaa vain pareittain!

Aaltoterien asennus

Aaltoterät saa asentaa vain täydellisenä sarjana kiinnitsosien kanssa.

Aseta aaltotera ja kiinnitysosa teräakseliin
ja kännä saatóruuviesta niin, etta
aaltoterän aallonpohja sopii höljan pohjan
kansaa yhteen.

Tarkista, etta tera ja pohja ovat yhdensuuntaiset.

Säädä höylässyvyssaatöpyörällukemaan 0,2 mm (enintäan 0,4 mm)

Lastunpaksuude n säätö	Saatöpyörälla. Uritus on 0,1 mm:n välein. Asennossa "p" (lepoasento) ovat terät rungon sisälla.
Purunimulaite (Lisälaite*)	Koneeseen voi liittä pölypussin tai adapterilla imulekun. * Ei sisally vakiovarustukseen, saatavana lisātervikkeena.
Suuntaisohjain (Lisälaite*)	Höyläys- tai huillosleveyden voi säätä suuntaisohjaimen astiekolla. * Ei sisally vakiovarustukseen, saatavana lisātervikkeena.
Huultesvyys- ohjain (Lisälaite*)	Hullosyvydenohjaimella vopi säätä huullosyvyden 0-16 mm. * Ei sisally vakiovarustukseen, saatavana lisātervikkeena.
Käytövihjeitä	Älä koskaan vie käsia käynissä olevan koneen vaarallisille alueille. Aseta pohjaleyn etureuna työkappaleen pälä je kytke kone käyntiin ennenkuin höylänterät koskettavat työkappaletta, ja kuljeta sitten konetta tasaisesti. Avautuva teräsoju sülkeutuu itsestään kun kone nestetaan ylös. Sitä voin käytä myös vivulla. V-ura etupöydässä mahdollistaa varman reunojen viistämisen. Aseta lastunpakstuuden säätö ensin asentoon "p". Säädä se sitten kulloinkin halutun viistämisleveyden mukaan.
Huolto	Pidä moottorin ilmanottoaukot puhtaina. Puhdista pihkaantunut lastunpoistolaite terpentiin kostutetulla rievulla. Koneen toiminnan jatkuvuuden varmistamiseksi, moottorin hilet on tarkistettava kerran vuodessa. Tarkistuksen ja mahdollisen vaihdon suorittaa lähin AEG huoltopiste. Käytä vain AEG:n lisälaiteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimuslikkeiden palveluja muiden kuin käytöhjessaa kuvattujen osien vaïdhossa. (esite takuu/huoltoliikeluettelo). Tarpeen vaatiessa voit pyytää lahettämään laitteen kokoonpanopiirustuksen imoittamalla arvokilven kymmennumeroisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala.
SUOMI	40	H 500, H 750, HB 750, HBE 800

Todistamme taten ja vastaamme yksin siitä, etta täm
tuote on alluueteltujen standardien ja
standardoomisasiakirojen vaatimusten mukainen.
EN 50144, EN 55014-1, EN 55014-2, EN 60555, HD 400
seuraavien säntöjen mukaisesti: 98/37/EY, 73/23/EY,
89/336/EY
