MANUALE UTENTE LM 2148 CMD JONSERED

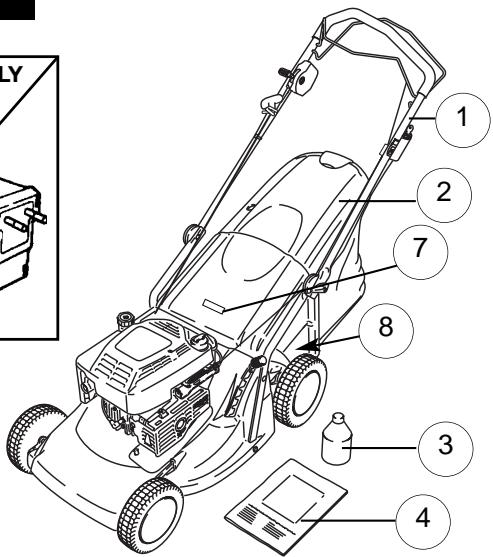

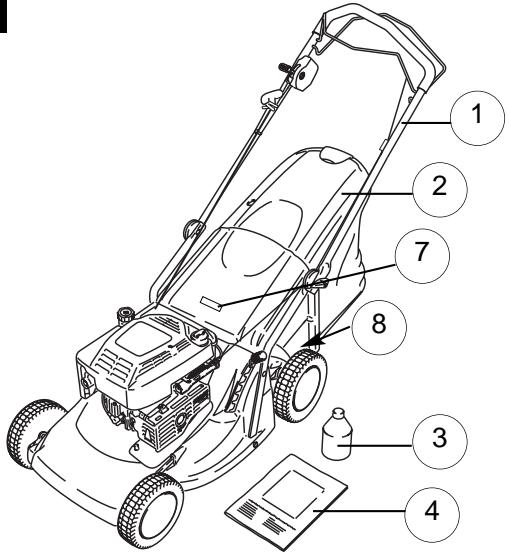

2. Cesto raccoglierba

4. Manuale di istruzioni

5. Tappo per taglio “mulching”

6. Avviamento a chiave (LM2148CMDE)

7. Etichetta di pericolo

8. Etichetta con dati prodotto

9. Caricabatterie (LM2148CMDE)

5. CONSULTE O SEU CENTRO DE ASSISTÊNCIA

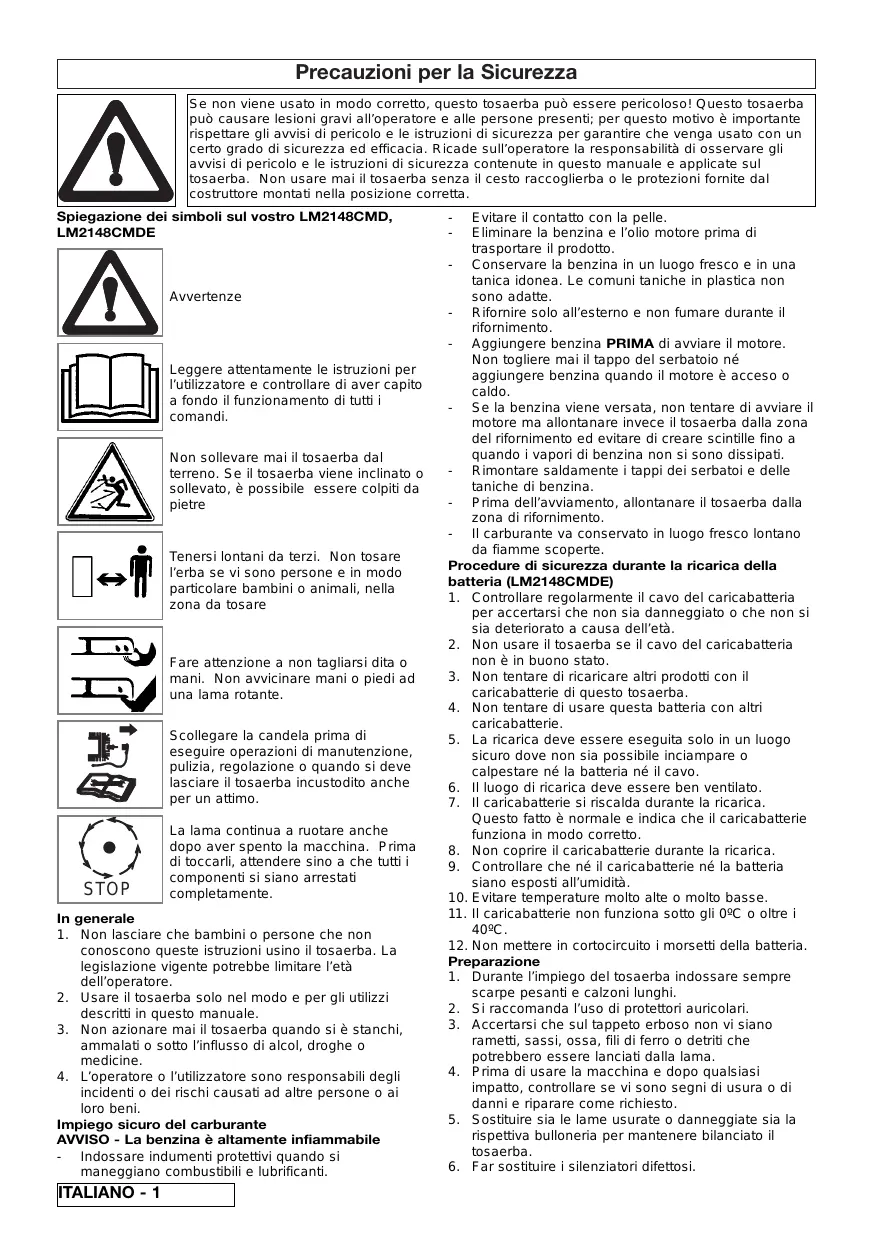

LOCAL APROVADO POTUGUES - 5 Precauzioni per la Sicurezza Se non viene usato in modo corretto, questo tosaerba può essere pericoloso! Questo tosaerba può causare lesioni gravi all’operatore e alle persone presenti; per questo motivo è importante rispettare gli avvisi di pericolo e le istruzioni di sicurezza per garantire che venga usato con un certo grado di sicurezza ed efficacia. Ricade sull’operatore la responsabilità di osservare gli avvisi di pericolo e le istruzioni di sicurezza contenute in questo manuale e applicate sul tosaerba. Non usare mai il tosaerba senza il cesto raccoglierba o le protezioni fornite dal costruttore montati nella posizione corretta. Spiegazione dei simboli sul vostro LM2148CMD, LM2148CMDE Avvertenze Leggere attentamente le istruzioni per l’utilizzatore e controllare di aver capito a fondo il funzionamento di tutti i comandi. Non sollevare mai il tosaerba dal terreno. Se il tosaerba viene inclinato o sollevato, è possibile essere colpiti da pietre Tenersi lontani da terzi. Non tosare l’erba se vi sono persone e in modo particolare bambini o animali, nella zona da tosare Fare attenzione a non tagliarsi dita o mani. Non avvicinare mani o piedi ad una lama rotante. Scollegare la candela prima di eseguire operazioni di manutenzione, pulizia, regolazione o quando si deve lasciare il tosaerba incustodito anche per un attimo. STOP La lama continua a ruotare anche dopo aver spento la macchina. Prima di toccarli, attendere sino a che tutti i componenti si siano arrestati completamente. In generale

1. Non lasciare che bambini o persone che non

conoscono queste istruzioni usino il tosaerba. La legislazione vigente potrebbe limitare l’età dell’operatore.

2. Usare il tosaerba solo nel modo e per gli utilizzi

descritti in questo manuale.

3. Non azionare mai il tosaerba quando si è stanchi,

ammalati o sotto l’influsso di alcol, droghe o medicine.

4. L’operatore o l’utilizzatore sono responsabili degli

incidenti o dei rischi causati ad altre persone o ai loro beni. Impiego sicuro del carburante AVVISO - La benzina è altamente infiammabile - Indossare indumenti protettivi quando si maneggiano combustibili e lubrificanti. ITALIANO - 1

Evitare il contatto con la pelle. Eliminare la benzina e l’olio motore prima di trasportare il prodotto. - Conservare la benzina in un luogo fresco e in una tanica idonea. Le comuni taniche in plastica non sono adatte. - Rifornire solo all’esterno e non fumare durante il rifornimento. - Aggiungere benzina PRIMA di avviare il motore. Non togliere mai il tappo del serbatoio né aggiungere benzina quando il motore è acceso o caldo. - Se la benzina viene versata, non tentare di avviare il motore ma allontanare invece il tosaerba dalla zona del rifornimento ed evitare di creare scintille fino a quando i vapori di benzina non si sono dissipati. - Rimontare saldamente i tappi dei serbatoi e delle taniche di benzina. - Prima dell’avviamento, allontanare il tosaerba dalla zona di rifornimento. - Il carburante va conservato in luogo fresco lontano da fiamme scoperte. Procedure di sicurezza durante la ricarica della batteria (LM2148CMDE)

1. Controllare regolarmente il cavo del caricabatteria

per accertarsi che non sia danneggiato o che non si sia deteriorato a causa dell’età.

2. Non usare il tosaerba se il cavo del caricabatteria

non è in buono stato.

3. Non tentare di ricaricare altri prodotti con il

caricabatterie di questo tosaerba.

4. Non tentare di usare questa batteria con altri

5. La ricarica deve essere eseguita solo in un luogo

sicuro dove non sia possibile inciampare o calpestare né la batteria né il cavo.

6. Il luogo di ricarica deve essere ben ventilato.

7. Il caricabatterie si riscalda durante la ricarica.

Questo fatto è normale e indica che il caricabatterie funziona in modo corretto.

8. Non coprire il caricabatterie durante la ricarica.

9. Controllare che né il caricabatterie né la batteria

siano esposti all’umidità.

10. Evitare temperature molto alte o molto basse.

11. Il caricabatterie non funziona sotto gli 0ºC o oltre i

12. Non mettere in cortocircuito i morsetti della batteria.

1. Durante l’impiego del tosaerba indossare sempre

scarpe pesanti e calzoni lunghi.

2. Si raccomanda l’uso di protettori auricolari.

3. Accertarsi che sul tappeto erboso non vi siano

rametti, sassi, ossa, fili di ferro o detriti che potrebbero essere lanciati dalla lama.

4. Prima di usare la macchina e dopo qualsiasi

impatto, controllare se vi sono segni di usura o di danni e riparare come richiesto.

5. Sostituire sia le lame usurate o danneggiate sia la

rispettiva bulloneria per mantenere bilanciato il tosaerba.

6. Far sostituire i silenziatori difettosi.

Precauzioni per la Sicurezza Impiego

1. Non azionare il tosaerba in spazi limitati dove i gas di

scarico (monossido di carbonio) possono concentrarsi.

2. Usare il tosaerba solo di giorno o con una buona

illuminazione notturna.

3. Se possibile, evitare di usare il tosaerba quando

4. Prestare attenzione sull’erba bagnata, dato che è

5. Sui pendii, prestare un’attenzione ancora maggiore

e indossare calzature che non scivolino.

6. Sui pendii, tosare l’erba orizzontalmente e mai

avanti e indietro lungo il pendio.

7. Prestare la massima attenzione quando si cambia

direzione sui pendii.

8. La tosatura dell’erba lungo argini e pendii puo' essere

pericolosa. Non tosare l’erba lungo argini o pendii rigidi.

dell’erba dato che è facile inciampare. Camminare, non correre.

10. Non tagliare mai l’erba tirando il tosaerba verso se

11. Spegnere il motore prima di spingere il tosaerba su

superfici non erbose e quando lo si trasporta avanti e indietro dalla zona da tosare.

12. Non azionare mai il tosaerba con protezioni

danneggiate o mancanti.

13. Non accelerare il motore e non modificare le

tarature del regolatore. Una velocità eccessiva è pericolosa e accorcia la vita utile del tosaerba.

14. Prima dell’avviamento, disinnestare tutte le frizioni

delle lame e di comando.

15. Tenere sempre mani e piedi lontani dai dispositivi di

taglio, specialmente durante l’accensione del motore.

16. Non inclinare il tosaerba quando si avvia il motore.

17. Non avvicinare le mani allo scivolo di scarico

dell’erba quando il motore è acceso.

18. Non sollevare né trasportare un tosaerba con il

19. Il filo della candela potrebbe essere caldo maneggiarlo con attenzione.

20. Non tentare interventi di manutenzione sul tosaerba

quando il motore è caldo.

21. Spegnere il motore e attendere fino a quando la

lama si è fermata: - prima di lasciare il tosaerba incustodito anche per un attimo.

22. Rilasciare il Comando presenza operatore per

spegnere il motore, attendere fino a quando la lama si è fermata, scollegare il cavo della candela e attendere fino a quando il motore si è raffreddato: - prima del rifornimento; - prima di eliminare un intasamento; - prima di controllare, pulire o lavorare sulla macchina; - se si colpisce un oggetto. Non usare il tosaerba fino a quando non avete la certezza che il suo impiego è completamente sicuro; - se il tosaerba comincia a vibrare in modo insolito. In questi casi controllarlo immediatamente. Delle vibrazioni eccessive possono causare lesioni.

23. Abbassare la taratura dell’acceleratore durante

l’arresto del motore e, se il motore è dotato di valvola di arresto, spegnere l’alimentazione di benzina alla fine della tosatura del prato. Manutenzione e rimessaggio

1. Mantenere sempre dadi, bulloni e viti ben saldi per

avere la certezza che il tosaerba sia sempre in ottime condizioni di lavoro.

2. Controllare frequentemente il cesto o il sacco

raccoglierba per vedere che non siano usurati o rovinati.

3. Per motivi di sicurezza, sostituire le parti usurate o

4. Usare solo la lama di ricambio con il rispettivo

bullone, distanziale e girante di tipo specifico per questo prodotto.

5. Non tenere mai un tosaerba con il serbatoio pieno di

benzina all’interno di un edificio dove vi sia la possibilità che i fumi possano raggiungere fiamme vive o scintille.

6. Lasciare raffreddare il motore prima di metterlo in un

7. Per ridurre il pericolo di incendio, mantenere il

motore, la marmitta, il vano portabatterie e la zona in cui si conserva il carburante, privi di erba, foglie o grasso in eccesso.

8. Se il serbatoio del carburante deve essere

scaricato, farlo all’aperto.

9. Prestare attenzione durante la registrazione della

macchina ad evitare che le dita rimangano intrappolate tra le lame in movimento o le parti fisse della macchina. Istruzioni di Montaggio A2-a - Regolatore impugnatura Montaggio dell’impugnatura

1. Il prodotto viene fornito con l’impugnatura ripiegata

sopra il tosaerba. (A1)

2. Allentare i regolatori dell’impugnatura (A2) da ambo

i lati del tosaerba e sollevare l’impugnatura.

3. Regolare l’impugnatura nella posizione di

funzionamento più comoda (A3) e serrare i regolatori (A2) da ambo i lati del prodotto. Cavo di accensione

1. Scollegare il cavo della candela.

2. Tirare la leva presenza operatore (OPC) (B1) per

disinnestare il freno sul motore. Prima di tirare il cavo di accensione bisogna disinnestare il freno tirando la leva OPC verso l’impugnatura

3. Posizionare il filo nella rispettiva guida

sull’impugnatura inferiore. (B2)

4. Posizionare il filo nella rispettiva guida

sull’impugnatura superiore. (B3) Montaggio del cesto raccoglierba

1. Sollevare il deflettore di sicurezza. (C1)

2. Montare il cesto raccoglierba sul tosaerba. (C2)

3. Montare il deflettore di sicurezza sulla parte

superiore del cesto raccoglierba (C3). Controllare che il cesto raccoglierba sia montato in modo ben saldo.safety flap is fully closed Nota bene: Controllare che non vi siano fessure tra il deflettore di sicurezza e il cesto raccoglierba. Se non si desidera raccogliere lo sfalcio, è possibile usare il tosaerba senza il cesto raccoglierba. Controllare che il deflettore di sicurezza sia completamente chiuso. ITALIANO - 2 Note Sul Motore Olio

1. Controllare periodicamente il livello dell’olio ogni

cinque ore di funzionamento.

2. Aggiungere olio come richiesto per mantenere il

livello fino al MASSIMO sull’astina di livello.

3. Usare olio SAE 30 di buona qualità per motori a

4. Per rifornire con olio:

a) Togliere il tappo di rifornimento.(D1) b) Riempire fino al segno di massimo sull’astina di livello.(D2)

5. Sostituire l’olio dopo le prime cinque ore di

funzionamento, e in seguito ogni 25 ore di lavoro.

6. Cambiare sempre l’olio quando il motore è caldo,

ma non bollente; non tentare mai di eseguire la manutenzione su di un motore caldo. Benzina

1. Usare benzina senza piombo di tipo normale.

2. Non riempire il serbatoio quando il motore è caldo.

3. Non riempire il serbatoio se si sta fumando.

4. Non riempire il serbatoio quando il motore è acceso.

5. Per evitare di far penetrare delle impurità

nell’impianto, pulire via erba e sporcizia dal tappo di rifornimento della benzina prima di svitarlo. (E1)

6. Si raccomanda di riempire il serbatoio usando un

imbuto dotato di filtro.(E2)

7. Ripulire dall’eventuale benzina versata, prima di

avviare il motore. Nota bene: Spostare il tosaerba lontano dalla zona di rifornimento prima di avviarlo. Avviamento - Primer Del Motore Nota bene: Quando si avvia il motore per la prima volta, riempirlo con olio e benzina come descritto qui sopra nella sezione Olio e benzina. L’impiego del primer non è di solito necessario quando si riaccende un motore caldo. Tuttavia se il clima è freddo, puo' essere necessario usarlo. Avviamento del motore per la prima volta

1. Spostare l’acceleratore su FAST “+” (veloce) come

indicato nella sezione Impiego - Avviamento e arresto.

2. Premere a fondo, 5 volte, la pompetta del primer (F).

3. Seguire le istruzioni riportate nella sezione Impiego

- Avviamento e arresto.

4. Se il motore non parte dopo aver tirato tre volte il

cavo di avviamento, premere tre volte la pompetta del primer e ripetere il punto 3. Successivo avviamento del motore

1. Spostare il comando acceleratore sulla posizione

FAST “+” e premere a fondo, tre volte, la pompetta del primer prima di avviare il motore. (Se il motore si era spento a causa della mancanza di benzina, rifornirlo e premere la pompetta del primer tre volte). Impiego - Avviamento e Arresto G1-a - Comando regime motore G3-a - Cavo di accensione Avviamento e arresto - LM2148CMD Avviamento

1. Collegare il cavo della candela.

2. Spostare il comando acceleratore sulla posizione

FAST “+” prima dell’avviamento. (G1)

3. Tirare la leva presenza operatore (OPC) per

disinnestare il freno sul motore e sulla lama. (G2)

4. Tirare completamente verso se stessi il cavo di

accensione fino a quando si avverte una resistenza totale, lasciare andare lentamente l’impugnatura e quindi tirarla completamente verso se stessi. (G3)

5. Dopo aver avviato il motore, lasciarlo funzionare per

30 secondi prima di incominciare ad usarlo. Innesto della trazione

1. Il comando di avanzamento viene innestato e

disinnestato per mezzo della leva Powerdrive situata sulla parte superiore dell’impugnatura (G4).

2. Quando la leva Powerdrive viene rilasciata, si

interrompe automaticamente l’avanzamento. Arresto del tosaerba

1. Rilasciare la leva Powerdrive.

2. Rilasciare la leva OPC.

Avviamento e arresto - LM2148CMDE Avviamento

1. Seguire i punti 1-3 del LM2148CMD

2. Ruotare la chiave e tenerla in questa posizione fino

a quando il motore parte (H). La chiave ritorna sulla posizione originale quando viene rilasciata.

3. Se il motore non parte quando si gira la chiave, è

possibile che la batteria debba essere ricaricata. Innesto della trazione - Vedi LM2148CMD Arresto - LM2148CMD Nota bene: Il tosaerba LM2148CMDE può essere avviato manualmente seguendo i punti 1-5 in Avviamento e arresto - LM2148CMD Solo avviamento a mezzo chiave - Durante la tosatura, il motore ricarica la batteria. Impiego - Tosatura Taglio del prato

1. Mantenere sempre la corretta posizione di tosatura

2. Cominciare a tagliare dal bordo esterno del prato,

tagliando l’erba a strisce in direzioni alterne (J2).

3. Tagliare l’erba due volte alla settimana nella

stagione della crescita; il prato soffre se l’erba viene tagliata oltre un terzo della lunghezza e un taglio piu’ basso puo’ anche compromettere la raccolta dell’erba. ITALIANO - 3 Nota bene: Non sovraccaricare il tosaerba Quando si tosa erba alta e spessa, eseguendo un primo taglio con il regolatore di altezza sulla posizione piu’ alta, vedi Altezza di taglio, si riduce il sovraccarico del motore e si evita di danneggiare il tosaerba. Regolazione dell’altezza di taglio

1. L’altezza di taglio viene modificata allontanando la

leva di regolazione dalle fessure di centraggio e spostandola sulla posizione desiderata (J3). Impiego - Tosatura Indicatore raccolta sfalcio

1. Il vostro tosaerba è dotato di indicatore di raccolta

dello sfalcio che vi segnala quando il cesto deve essere svuotato. (J4)

2. Quando l’indicatore si trova in alto nel tubo, lo

sfalcio viene raccolto.

3. Quando l’indicatore inizia a scendere, è ora di

svuotare il cesto raccoglierba. A questo punto, fermarsi e lasciare che il tosaerba funzioni per 10 secondi. Rilasciare la leva OPC ed estrarre il cesto per svuotarlo. (J5) Svuotamento del cesto raccoglierba

1. Rilasciare il gancio sul cesto raccoglierba. (J6)

2. Staccare il sacco di raccolta dal telaio del cesto.

3. Svuotare il cesto. (J8)

Impiego del taglio “mulching”

1. Il tosaerba viene fornito di tappo “mulching”. (J9)

2. Arrestare il tosaerba come descritto in Impiego Avviamento e arresto, e scollegare la candela.

3. Sollevare il deflettore di sicurezza. Ruotare e infilare

il tappo “mulching” nello scivolo di scarico posteriore. (J10)

4. Controllare che il tappo “mulching” sia montato in

modo ben saldo. (J11)

5. Il tappo “mulching” impedisce all’erba di essere

raccolta bloccando lo scivolo di raccolta sulla parte inferiore della scocca. (J12)

6. Accertarsi che il deflettore di sicurezza sia

posizionato in modo corretto. (J13) Manutenzione IMPORTANTE: Non tentare di eseguire la manutenzione del tosaerba quando il motore è caldo. Pulizia IMPORTANTE: Non usate mai acqua per pulire il vostro tosaerba. Non pulite con prodotti chimici, inclusa la benzina o con solventi, che potrebbero distruggere le parti in plastica.

1. Togliere l’erba da sotto la scocca con una spazzola

2. Usando una spazzola morbida, eliminare lo sfalcio

dalle prese di aspirazione e scarico dell’aria sul motore (K3), dalla zona di regolazione dell’altezza di taglio (K4), da intorno le ruote (K5) e dal cesto raccoglierba (K6 e K7).

3. Strofinare la superficie del tosaerba con un panno

asciutto. Sistema di taglio Smontaggio della lama (L)

• Scollegare la candela.

1. Usare una chiave per allentare il bullone della lama

ruotandolo in senso antiorario.

2. Svitare il bullone della lama, la lama e la rondella

3. Ispezionare se vi sono danni e pulire come

richiesto. Montaggio della lama (L)

1. Montare la lama sul tosaerba con i bordi taglienti

rivolti verso l’esterno.

2. Infilare nuovamente il bullone della lama attraverso

3. Tenere saldamente il bullone e serrarlo a fondo con

una chiave. Non serrare eccessivamente. Maneggiare sempre con attenzione la lama - i bordi taglienti potrebbero causarvi ferite. INDOSSARE GUANTI Sostituire la lama in metallo dopo 50 ore di taglio o 2 anni, l’intervallo che si presenta per primo, indipendentemente dalle condizioni della lama stessa. Se la lama è tagliata o danneggiata, sostituirla con una nuova. Come caricare la batteria (solo LM2148CMDE) M1 - Cablaggio M2 - Punto di ricarica M3 - Coperchietto

1. Spegnere il tosaerba.

2. Scollegare la candela.

3. Togliere il coperchietto dal punto di carica alla base

del cablaggio (Fig. M).

4. Collegare il filo del caricabatterie nella presa sul

cablaggio della batteria.

5. Collegare il caricabatterie ad una presa elettrica di

6. Ha inizio la ricarica.

7. Ricaricare per 24 ore.

8. Dopo la ricarica, scollegare il caricabatterie dalla

presa e dal punto di ricarica.

9. Rimontare il coperchietto sul punto di ricarica.

10. Il tosaerba è ora pronto all’uso.

INFORMAZIONI DI CARATTERE AMBIENTALE

I prodotti Electrolux Outdoor sono fabbricati in base alle norme ISO 14001 per la gestione e tutela dell’ambiente, utilizzando laddove possibile prodotti non inquinanti, nel pieno rispetto delle procedure e in considerazione della possibilita’ di riciclaggio del prodotto stesso al termine della vita utile.

• Confezioni riciclabili e componenti in plastica etichettati dove possibile, per permetterne il riciclaggio per categoria.
• Tenere attentamente in considerazione la tutela dell’ambiente, al momento di disperdere il prodotto.
• Rivolgersi all’ente locale preposto per ottenere informazioni utili allo smaltimento/riciclaggio.

SMALTIMENTO DELLA BATTERIA

• La batteria dovrebbe essere portata presso un Centro assistenza autorizzato o presso il Centro di riciclaggio di zona.
• NON disperdere una batteria usata con i rifiuti domestici.
• Le batterie al piombo possono essere nocive e devono essere disperse presso Centri di riciclaggio autorizzati in base ai regolamenti europei in vigore
• NON disperdere la batteria nell’acqua.

SMALTIMENTO DI COMBUSTIBILI E DI OLI

• Indossare indumenti protettivi quando si maneggiano combustibili e lubrificanti.
• Evitare il contatto con la pelle.
• Eliminare la benzina e l’olio motore prima di trasportare il prodotto.
• Rivolgersi all’ente locale per informazioni sul più vicino Centro di riciclaggio/Discarica.
• NON disperdere combustibili/oli usati unitamente ai rifiuti domestici
• I combustibili/oli usati sono nocivi, ma possono essere riciclati e devono essere smaltiti presso i Centri autorizzati.
• NON disperdere i carburanti/oli nell’acqua.
• NON bruciare ITALIANO - 4 Manutenzione Sostituzione della batteria

1. La batteria è situata sotto un coperchio dietro il

2. Spegnere il tosaerba e scollegare la candela.

3. Svitare le viti dal coperchio.

4. Smontare il coperchio per raggiungere la batteria.

IMPORTANTE: Le batterie di ricambio devono essere ricaricate prima dell’impiego. Controllare che né il caricabatterie, né le batterie siano esposti all’umidità. Il pacco batteria può essere sostituito sganciandolo dall’alloggiamento e scollegandolo dai rispettivi cavi. Consigli di carattere generale sulla batteria ricaricabile

1. Il tempo di ricarica è di 24 ore.

2. Durante l’impiego normale la batteria si ricarica

durante il funzionamento del motore.

3. Per mantenere la batteria in ottime condizioni,

caricarla almeno una volta ogni sei mesi.

4. Se si supera questo periodo di ricarica, si potrebbe

accorciare la durata della batteria.

5. Proteggere il cavo elettrico. Non trasportare mai il

caricabatterie sollevandolo con il cavo.

6. Se a seguito di un periodo di impiego prolungato la

batteria si scarica rapidamente dopo un periodo di ricarica completa di 24 ore, probabilmente é necessario sostituirla.

7. Non tentare di aprire l’involucro della batteria.

8. Pulire solo con un panno asciutto e morbido.

9. Non usare mai un panno umido o liquidi infiammabili

tipo benzina, acqua ragia, diluenti, ecc.

10. Eliminare le vecchie batterie in modo sicuro.

Il filo del freno del motore deve sempre essere regolato in modo che il motore si fermi entro 3 secondi. ATTENZIONE! Per la regolazione rivolgersi ad una stazione di servizio autorizzata. Alla fine del periodo di utilizzo

1. Se necessario, sostituire lama, bulloni, dadi o viti.

2. Pulire a fondo il tosaerba.

3. Chiedere al Centro di assistenza autorizzato di zona

di pulire a fondo il filtro dell’aria e di eseguire la manutenzione o le riparazioni necessarie.

4. Scaricare l’olio e la benzina dal motore.

Conservazione del tosaerba

1. Non mettere via il tosaerba immediatamente dopo

2. Attendere fino a quando il motore si è raffreddato

per evitare un potenziale rischio di incendio.

3. Pulire il tosaerba.

4. Riporlo in un luogo fresco e asciutto dove sia

protetto da eventuali danni. Raccomandazioni di assistenza Il prodotto che avete acquistato è identificato da una esclusiva targhetta color argento e nero con i dati caratteristici. Raccomandiamo vivamente che il prodotto venga sottoposto a manutenzione per lo meno ogni 12 mesi, o più spesso in caso di utilizzo professionale. Programma di manutenzione del motore Rispettare i vari intervalli indicati, seguendo le istruzioni indicate per quello che si verifica per primo. Se il tosaerba viene fatto funzionare in condizioni avverse, è necessaria una manutenzione più frequente. Prime 5 ore - Cambiare l’olio. Ogni 5 ore o giornalmente - Controllare il livello dell’olio. Pulire la protezione dita e la zona intorno alla marmitta. Ogni 25 ore od ogni stagione - Cambiare l’olio se il tosaerba viene fatto funzionare con un carico pesante o a temperature ambiente elevate. Eseguire la manutenzione del filtro dell’aria. ITALIANO - 5 Ogni 50 ore od ogni stagione - Cambiare l’olio. Ispezionare il parascintille, se in dotazione. Ogni 100 ore od ogni stagione - Pulire l’impianto di raffreddamento. Sostituire la candela. Pulire più spesso in presenza di molta polvere, o quando vi sono o quando vi sono impurità nell’aria o dopo aver tagliato per parecchio tempo erba alta e secca. Manutenzione del motore e garanzia il motore montato sul tosaerba è garantito dal fabbricante del motore. Per ottenere ulteriori informazioni, contattare il rivenditore di zona come descritto di seguito. Briggs and Stratton Potrete trovare l’officina di assistenza autorizzata Briggs and Stratton nelle “Pagine gialle™”. Diagnosi guasti Il motore non parte.

1. Controllare che la leva OPC si trovi nella

posizione di avviamento.

2. Controllare che la leva di comando sia nella

3. Controllare che vi sia abbastanza benzina nel

serbatoio e che lo sfiato del tappo di rifornimento non sia intasato.

4. Smontare e asciugare la candela.

5. La benzina potrebbe essere vecchia, sostituirla.

Dopo averla sostituita, la benzina nuova potrebbe richiedere un po’ di tempo per filtrare.

6. Controllare che il bullone della lama sia ben saldo.

Un bullone allentato potrebbe rendere difficoltoso l’avviamento.

7. Se il motore non parte ancora, scollegare

immediatamente il cavo della candela.

8. RIVOLGERSI AL CENTRO DI ASSISTENZA

AUTORIZZATO DI ZONA. Il motore non gira (solo Elettroavviamento)

1. Controllare che la leva OPC si trovi nella

posizione di avviamento.

2. Batteria scarica - avviare il tosaerba manualmente.

3. Se il motore continua a non girare, scollegare il

4. RIVOLGERSI AL CENTRO DI ASSISTENZA

AUTORIZZATO DI ZONA. Il motore non rende e/o si surriscalda

1. Controllare che la leva di comando si trovi nella

posizione “normale”.

2. Scollegare il cavo della candela e lasciare che il

motore si raffreddi.

3. Pulire via lo sfalcio e i detriti dal motore, dai punti di

aspirazione dell’aria e dalla parte inferiore della scocca, compreso lo scivolo e il ventilatore.

4. Pulire il filtro dell’aria del motore (chiedere al Centro

di assistenza autorizzato di zona di pulire a fondo il filtro dell’aria).

5. La benzina potrebbe essere vecchia, sostituirla.

Dopo averla sostituita, la benzina nuova potrebbe richiedere un po’ di tempo per filtrare.

6. Se il motore continua a non rendere e/o si

surriscalda, scollegare immediatamente il cavo della candela.

7. RIVOLGERSI AL CENTRO DI ASSISTENZA

AUTORIZZATO DI ZONA. Vibrazioni eccessive

1. Scollegare il cavo della candela.

2. Controllare che la lama sia montata in modo

3. Se la lama è danneggiata o usurata, sostituirla con

4. Se le vibrazioni persistono, scollegare

immediatamente il cavo della candela.

5. RIVOLGERSI AL CENTRO DI ASSISTENZA

EC DICHIARAZIONE DI CONFORMITÀ

Il sottoscritto M. Bowden of Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham. DL5 6UP. dichiara che il tagliaerba:Categoria.... Rotativo, a benzina, con ruote Marca......... Electrolux Outdoor Products è conforme alle normative della Direttiva 2000/14/CEE Il sottoscritto, M. Bowden, Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham, DL5 6UP, dichiara che un campione del suddetto prodotto è stato testato in base alla direttiva 81/1051/CEE. Il livello massimo di pressione sonora categoria A rilevato in corrispondenza della posizione di guida in condizioni di camera semianecoica in campo libero era di:- Tipo di lama.................. Rotativa Identificazione serie......Vedi Etichetta Dati Prodotto Procedura di valutazione della conformità....................ANNEX VI Ente notificato...............I.T.S., Cleeve Road, Leatherhead, Surrey. KT22 7SB England Altre direttive..................98/37/EEC, 89/336/EEC e alle normative............EN836:1997, EN ISO14982:1998 Il sottoscritto, M. Bowden, Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham, DL5 6UP, dichiara che un campione del suddetto prodotto è stato testato in base alla direttiva ISO 5349. Il valore ponderale massimo di vibrazione sonora efficace rilevato in corrispondenza delle mani dell’operatore era di:- Tipo............................................................................ A Marca motore............................................................. B Larghezza di taglio..................................................... C Velocità di rotazione della lama................................. D Livello sonoro garantito............................................... E Livello sonoro misurato.............................................. F Livello......................................................................... G Valore......................................................................... H Peso............................................................................ J
