MANUAL DE USUARIO LM 2148 CMD JONSERED

Manual del operador Lea el manual del operador con atención y asegúrese de que comprende el contenido antes de utilizar el cortacésped.

Especifieaciones técnicas Dados técnicos Dati Tecnici Τεχνικ δεδοµνα LM2148CMD LM2148CMDE - CONTENIDO Conjunto del mango Recogedor Botella de aceite Manual de instrucciones Tapón bloqueador (Mulching) Arranque con llave (LM2148CMDE) Etiqueta de Advertencia Etiqueta indicadora del producto Cargador de batería (LM2148CMDE)

CONTENIDO DE LA CAJA

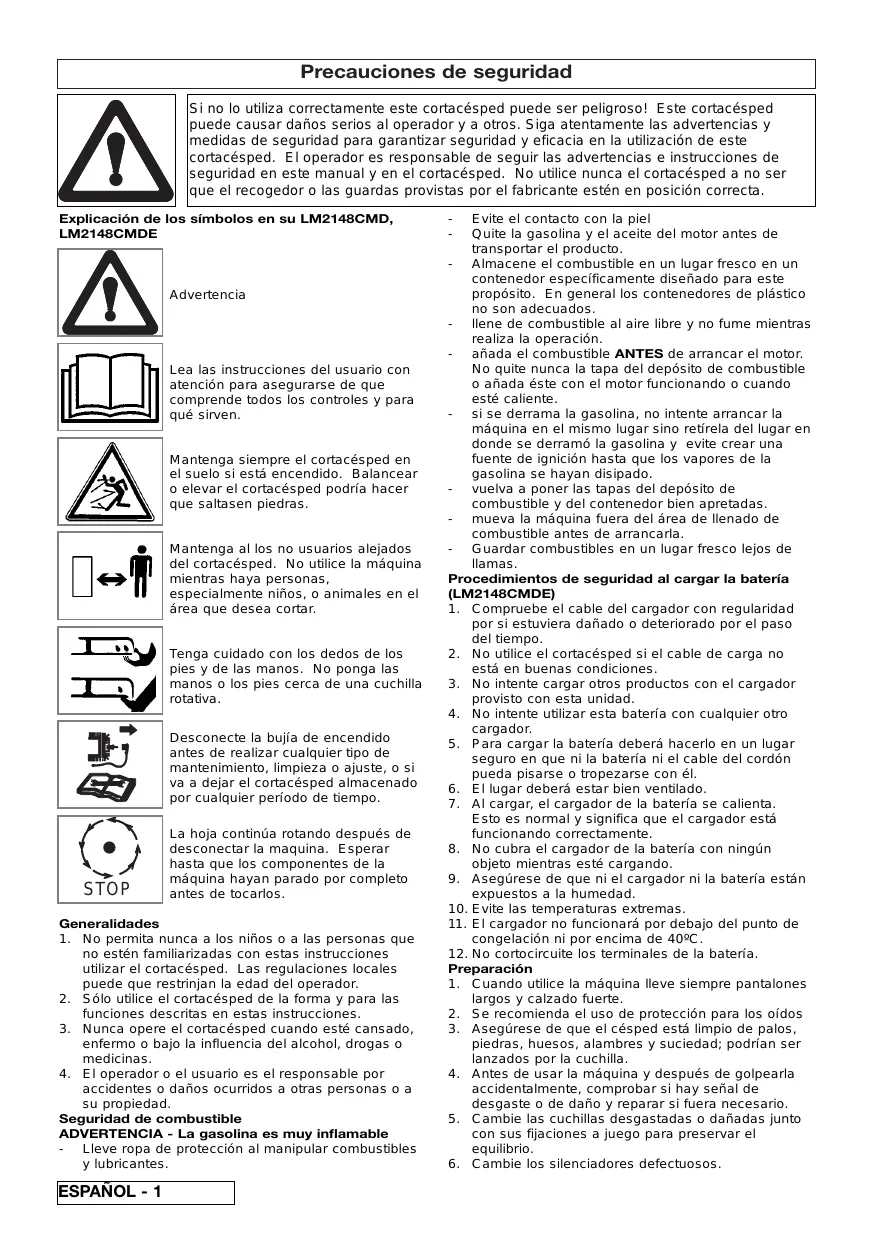

(NL) INHOUD (PT) Precauciones de seguridad Si no lo utiliza correctamente este cortacésped puede ser peligroso! Este cortacésped puede causar daños serios al operador y a otros. Siga atentamente las advertencias y medidas de seguridad para garantizar seguridad y eficacia en la utilización de este cortacésped. El operador es responsable de seguir las advertencias e instrucciones de seguridad en este manual y en el cortacésped. No utilice nunca el cortacésped a no ser que el recogedor o las guardas provistas por el fabricante estén en posición correcta. Explicación de los símbolos en su LM2148CMD, LM2148CMDE Advertencia Lea las instrucciones del usuario con atención para asegurarse de que comprende todos los controles y para qué sirven. Mantenga siempre el cortacésped en el suelo si está encendido. Balancear o elevar el cortacésped podría hacer que saltasen piedras. Mantenga al los no usuarios alejados del cortacésped. No utilice la máquina mientras haya personas, especialmente niños, o animales en el área que desea cortar. Tenga cuidado con los dedos de los pies y de las manos. No ponga las manos o los pies cerca de una cuchilla rotativa. Desconecte la bujía de encendido antes de realizar cualquier tipo de mantenimiento, limpieza o ajuste, o si va a dejar el cortacésped almacenado por cualquier período de tiempo. STOP La hoja continúa rotando después de desconectar la maquina. Esperar hasta que los componentes de la máquina hayan parado por completo antes de tocarlos. Generalidades

1. No permita nunca a los niños o a las personas que

no estén familiarizadas con estas instrucciones utilizar el cortacésped. Las regulaciones locales puede que restrinjan la edad del operador.

2. Sólo utilice el cortacésped de la forma y para las

funciones descritas en estas instrucciones.

3. Nunca opere el cortacésped cuando esté cansado,

enfermo o bajo la influencia del alcohol, drogas o medicinas.

4. El operador o el usuario es el responsable por

accidentes o daños ocurridos a otras personas o a su propiedad. Seguridad de combustible ADVERTENCIA - La gasolina es muy inflamable Lleve ropa de protección al manipular combustibles y lubricantes.

ESPAÑOL - 1

Evite el contacto con la piel Quite la gasolina y el aceite del motor antes de transportar el producto. Almacene el combustible en un lugar fresco en un contenedor específicamente diseñado para este propósito. En general los contenedores de plástico no son adecuados. llene de combustible al aire libre y no fume mientras realiza la operación. añada el combustible ANTES de arrancar el motor. No quite nunca la tapa del depósito de combustible o añada éste con el motor funcionando o cuando esté caliente. si se derrama la gasolina, no intente arrancar la máquina en el mismo lugar sino retírela del lugar en donde se derramó la gasolina y evite crear una fuente de ignición hasta que los vapores de la gasolina se hayan disipado. vuelva a poner las tapas del depósito de combustible y del contenedor bien apretadas. mueva la máquina fuera del área de llenado de combustible antes de arrancarla. Guardar combustibles en un lugar fresco lejos de llamas. Procedimientos de seguridad al cargar la batería (LM2148CMDE)

1. Compruebe el cable del cargador con regularidad

por si estuviera dañado o deteriorado por el paso del tiempo.

2. No utilice el cortacésped si el cable de carga no

está en buenas condiciones.

3. No intente cargar otros productos con el cargador

provisto con esta unidad.

4. No intente utilizar esta batería con cualquier otro

5. Para cargar la batería deberá hacerlo en un lugar

seguro en que ni la batería ni el cable del cordón pueda pisarse o tropezarse con él.

6. El lugar deberá estar bien ventilado.

7. Al cargar, el cargador de la batería se calienta.

Esto es normal y significa que el cargador está funcionando correctamente.

8. No cubra el cargador de la batería con ningún

objeto mientras esté cargando.

9. Asegúrese de que ni el cargador ni la batería están

expuestos a la humedad.

10. Evite las temperaturas extremas.

11. El cargador no funcionará por debajo del punto de

congelación ni por encima de 40ºC.

12. No cortocircuite los terminales de la batería.

1. Cuando utilice la máquina lleve siempre pantalones

largos y calzado fuerte.

2. Se recomienda el uso de protección para los oídos

3. Asegúrese de que el césped está limpio de palos,

piedras, huesos, alambres y suciedad; podrían ser lanzados por la cuchilla.

4. Antes de usar la máquina y después de golpearla

accidentalmente, comprobar si hay señal de desgaste o de daño y reparar si fuera necesario.

5. Cambie las cuchillas desgastadas o dañadas junto

con sus fijaciones a juego para preservar el equilibrio.

6. Cambie los silenciadores defectuosos.

Precauciones de seguridad Uso

1. No arranque el motor en espacios cerrados donde

se puedan acumular los humos del escape (monóxido de carbono).

2. Utilice el cortacésped sólo a la luz del día o con una

buena luz artificial.

3. Evite utilizar el cortacésped cuando la hierba esté

húmeda, siempre que sea posible.

4. Tenga cuidado cuando el césped esté húmedo;

5. En las pendientes, tenga un cuidado extra para no

resbalar, y utilice zapatos antideslizantes.

6. Corte el césped de las pendientes al biés, nunca de

arriba abajo o de abajo arriba.

7. Tenga una precaución extrema al cambiar de

dirección en las pendientes.

8. Cortar el césped en riberas y pendientes puede ser

peligroso. No corte el césped en riberas o pendientes empinadas.

9. No ande hacia atrás cuando corte el césped, podría

caerse. Siempre ande, nunca corra.

10. Nunca corte el césped tirando del cortacésped

11. Pare el motor antes de empujar el cortacésped

sobre superficies sin césped y cuando transporte el cortacésped desde y hasta el área que desea cortar.

12. Nunca utilice el cortacésped con las protecciones

dañadas o sin poner en su lugar.

13. Nunca haga que el motor funcione a sobrevelocidad

o cambie las fijaciones del regulador. Una velocidad excesiva es peligrosa y reduce la vida del cortacésped.

14. Desembrague los embragues de la cuchilla y de

accionamiento antes de arrancar.

15. Mantener las manos y los pies alejados del medio

de corte en todo momento y especialmente al poner en marcha el motor.

16. No incline el cortacésped al arrancar el motor.

17. No ponga las manos cerca del canal de descarga

del césped mientras esté funcionando el motor.

18. Nunca levante o transporte el cortacésped con el

19. El alambre de la bujía de encendido puede estar

caliente - tenga cuidado al tocarlo.

20. No intente realizar ningún trabajo de mantenimiento

en el cortacésped con el motor caliente.

21. Pare el motor, y espere hasta que la cuchilla haya

dejado de girar: - antes de dejar el cortacésped desatendido por cualquier período de tiempo

22. Libere el control de presencia de operador para

parar la máquina, espere hasta que la cuchilla se haya parado, desconecte el cable de la bujía y espere hasta que el motor se haya enfriado: - antes de llenar de combustible - antes de liberar un objeto atasado; - antes de comprobar, limpiar o trabajar en la máquina; - si choca con un objeto. No utilice el cortacésped hasta estar seguro de que es totalmente seguro hacerlo; - si el cortacésped comienza a vibrar de forma anormal. Revíselo inmediatamente. Una vibración excesiva podría causar lesiones.

23. Reduzca el ajuste del regulador de velocidad del

motor al desactivar el motor. Si el motor está provisto de llave de paso, interrumpa el combustible cuando acabe de cortar el césped. Mantenimiento y almacenamiento

1. Mantenga todas las tuercas, pernos y tornillos

apretados para asegurar que el cortacésped está en una condición segura de trabajo.

2. Compruebe el recogedor frecuentemente para

verificar que no está desgastado o deteriorado.

3. Por razones de seguridad cambie las piezas

desgastadas o dañadas.

4. Sólo utilice la cuchilla, perno de cuchilla, espaciador

e impulsor de repuesto especificados para este producto.

5. Nunca almacene el cortacésped con combustible en

el depósito dentro de un edificio en donde los humos puedan alcanzar una llama abierta o chispa.

6. Deje que el motor se enfríe antes de guardar la

máquina en un lugar cerrado.

7. Para reducir el peligro de fuego, mantenga el motor,

silenciador, compartimiento de la batería y el área de almacenamiento del combustible libres de césped, hojas o grasa excesiva.

8. Si tiene que vaciar el depósito de combustible,

hágalo al aire libre.

9. Tenga cuidado durante el ajuste de la máquina para

evitar que los dedos se atasquen entre las cuchillas en movimiento y las piezas fijas de la máquina. Instrucciones De Montaje A2-a - Ajustador de mango Conjunto del mango

1. Su producto está suministrado con los mangos

2. Suelte los ajustadores del mango (A2) en ambos

lados del producto y levante el conjunto del mango.

3. Ajuste el conjunto del mango a la posición

operacional más cómoda (A3) y apriete los ajustadores del mango (A2) en ambos lados del producto Arranque manual

1. Desconecte el cable de la bujía de encendido.

2. Tire del estribo de seguridad (B1) para soltar el

freno en el motor Libere el freno tirando de la palanca de liberación del freno (OPC) en el mango antes de tirar del cordón.

Sitúe el cordón en la guía de tiro del cordón en el mango inferior (B2) Sitúe el cordón en la guía de tiro del cordón en el mango superior (B3) Para montar el recogedor

1. Levante la tapa de seguridad (C1)

2. Coloque el recogedor en la máquina (C2)

3. Coloque la tapa de seguridad sobre la parte

superior el recogedor (C3). Asegúrese de que el recogedor está bien colocado. Nota:- Asegúrese de que no hay espacio entre la tapa de seguridad y el recogedor. Cuando no necesite recoger la hierba puede utilizar el cortacésped sin el recogedor. Asegúrese de que la tapa de seguridad está totalmente cerrada.

ESPAÑOL - 2

Notas Acerca Del Motor Aceite

1. Compruebe el nivel de aceite periódicamente y

después de cada cinco horas de funcionamiento.

2. Añada aceite según sea necesario para mantener el

nivel de la marca FULL (LLENO) en la varilla.

3. Utilice un aceite de cuatro tiempos de buena calidad

4. Para llenar de aceite:

a) Quite la tapa del depósito de aceite (D1) b) Llene hasta la marca FULL (LLENO) en la varilla. (D2)

5. Cambie el aceite después de las primeras cinco

horas de funcionamiento y en adelante después de cada 25 horas de trabajo.

6. Siempre cambie el aceite cuando el motor esté templado

- no calient e-. No intente nunca realizar cualquier tipo de mantenimiento en un motor caliente. Gasolina

1. Utilice gasolina normal sin plomo.

2. No llene el depósito cuando esté caliente el motor.

3. No llene el depósito cuando esté fumando.

4. No llene el depósito con el motor funcionando.

5. Para evitar introducir suciedad en el sistema de

combustible, limpie toda la hierba y suciedad de la tapa del depósito de gasolina antes de desenroscarlo. (E1)

6. Se recomienda que llene el depósito a través de un

embudo con filtro.(E2)

7. Limpie la gasolina derramada antes de arrancar.

Nota: Antes de arrancar el motor, aleje el cortácesped del lugar donde repostó el combustible. Arranque - Cebado Del Motor Nota:- Cuando arranque el motor por primera vez, llene con gasolina y aceite según se describe anteriormente en la sección de Aceite y Gasolina. El cebado no es normalmente necesario cuando se arranca un motor templado. Sin embargo, en épocas frías puede que tenga que repetir el cebado. Arranque del motor por primera vez

1. Avance el control de velocidad del motor a FAST ´+´

como se muestra en la sección de “Uso - arranque y parada”.

2. Pulse el bulbo cebador (F) firmemente cinco veces

3. Siga las instrucciones dadas en la sección

“Uso - arranque y parada”.

4. Si el motor no arranca después de tirar del cordón

tres veces, pulse el bulbo del cebador tres veces más y repita el paso 3. Arranque del motor las demás veces

1. Mueva el control de velocidad del motor a la

posición FAST ´+´ y pulse el bulbo del cebador firmemente tres veces antes de arrancar el motor (si el motor se para porque se acaba el combustible, llene el motor de combustible - pulse el bulbo del cebador tres veces. Uso - Arranque y Parada G1-a - control de velocidad del motor G3-a - Arrancador de retroceso Arranque y parada de la LM2148CME Arranque

1. Conecte el cable de la bujía de encendido

2. Mueva el control de velocidad del motor a la

posición FAST ´+´ antes de arrancar (G1).

3. Tire del estribo de seguridad (OPC) para soltar el

freno en el motor y en la cuchilla (G2).

4. Tire del arranque manual hacia usted hasta sentir

resistencia, vuelva el puño a su lugar y después tire de él con energía hasta su total extensión (G3).

5. Después de arrancar el motor, déjelo funcionar durante

30 segundos antes de comenzar a utilizar el cortacésped. Palanca de cambios

1. La marcha alante se mete utilizando la palanca de

cambios situado en la parte superior del mango (G4)

2. Soltando la palanca de cambios se quita la marcha

alante automáticamente. Parada

1. Suelte la palanca de cambios.

2. Suelte el estribo de seguridad.

Arranque y parada de la LM2148CMDE Arranque

1. Siga los pasos 1-3 para la LM2148CMD

2. Gire la llave y manténgala hasta que arranque el

motor (H). La llave volverá a su posición original cuando se suelte.

3. Si el motor no arranca cuando gira la llave, puede

que necesite cargar la batería. Palanca de cambios - ver LM2148CMD Parada - ver LM2148CMD Nota: Su LM2148CMDE puede arrancarse manualmente siguiendo los pasos 1-5 en “Arranque y parada de la LM2148CMD”. Sólo para arranque eléctrico - Mientras corta el césped, el motor recargará la batería. Uso - Cortar el Césped Cómo cortar el césped

1. Adopte siempre la posición correcta de cortar el

2. Comience a cortar desde el borde exterior del

césped, moviéndose en tiras en direcciones alternativas. (J2).

3. Corte el césped dos veces a la semana en la

estación de crecimiento, el césped sufrirá si corta más de la tercera parte de su longitud cada vez y además podría resultar en mala recogida.

ESPAÑOL - 3

Nota:No sobrecargue el cortacésped. Cuando tenga que cortar hierba abundante y larga, primero corte con la altura de la cuchilla ajustada a su fijación más alta, ver Altura de corte, lo cual ayudará a reducir la sobrecarga y prevendrá que se dañe el cortacésped. Ajuste de la altura de corte

1. La altura de corte se cambia tirando de la palanca

de ajuste fuera de las ranuras de situación y moviéndola a la posición seleccionada (J3) Uso - Cortar el Césped Indicador de recogida de césped

1. Su cortacésped tiene un indicador de recogida de

césped que le dice cuando necesita vaciarlo (J4)

2. Cuando el indicador está en la parte superior del

tubo, se está recogiendo el césped.

3. Cuando el indicador empieza a bajar es momento de

vaciar el recogedor. Adopte una posición estacionaria, manteniendo el cortacésped funcionando durante 10 segundos. Suelte la palanca OPC y quite el recogedor para vaciarlo (J5) Para vaciar el recogedor

1. Suelte el retén del recogedor (J6)

2. Suelte la bolsa de recogida del marco del recogedor

3. Vacíe el recogedor (J8)

Utilizar como bloqueador (mulcher)

1. Su cortacésped está suministrado con un tapón

bloqueador (mulching) (J9)

2. Pare su cortacésped según se describe en “Uso arranque y parada”, y desconecte la bujía de encendido.

3. Levante la tapa de seguridad. Gire y deslice el

tapón bloqueador (mulching) en el canal de descarga posterior (J10)

4. Asegúrese de que el tapón bloqueador está bien

5. El tapón bloqueador evita la recogida del césped

bloqueando el canal de recogida en la parte inferior de la plataforma (J12)

6. Asegúrese de que la tapa de seguridad está

posicionada docorrectamente (J13) Mantenimiento IMPORTANTE: No intente realizar ningún tipo de mantenimiento en el cortacésped cuando el motor esté caliente. Limpieza IMPORTANTE: Nunca utilice agua para limpiar el cortacésped. No limpie con productos químicos, incluyendo gasolina, o disolventes - algunos podrían destruir piezas críticas de plástico.

1. Quite el césped de debajo de la plataforma con un

2. Utilizando un cepillo suave, elimine los trozos de

césped de la admisión de aire del motor y del tubo de escape (K3), área de ajuste de altura de corte (K4), alrededor de las ruedas (K5) y en el recogedor (K6 y K7).

3. Limpie por encima de la superficie del cortacésped

con un paño seco. Sistema de cuchilla Para quitar la cuchilla (L)

• Desconecte la bujía de encendido,

1. Utilice una llave inglesa para soltar el perno

girándolo hacia la izquierda.

2. Quite el perno, la cuchilla misma y la arandela

3. Inspeccione por si estuviera dañada y limpie según

proceda. Montaje de la cuchilla (L)

1. Monte la cuchilla en la máquina con los bordes

afilados apuntando hacia fuera de la máquina.

2. Vuelva a montar el perno de cuchilla a través de la

cuchilla misma y de la arandela espaciadora.

3. Sujete firmemente y apriete el perno de la cuchilla

con una llave inglesa. No apriete demasiado. Siempre maneje la cuchilla con cuidado - los bordes afilados podrían causar heridas. UTILICE GUANTES Cambie su cuchilla metálica después de 50 horas de cortar el césped o 2 años, lo que ocurra antes sin tener en cuenta la condición. Si la cuchilla está agrietada o dañada, cámbiela por una nueva. Cómo cambiar la batería (sólo LM2148CMDE) M1 - Cableado M2 - Punto de carga M3 - Tapa

1. Pare el cortacésped

2. Desconecte la bujía de encendido

3. Quite la tapa del punto de carga en el fondo del

harnés del cableado (Fig. M).

4. Enchufe el cable del cargador en la conexión de la

5. Enchufe el cargador de la batería en una toma de

corriente doméstica.

6. La batería comenzará a cargarse.

7. Cárguela durante 24 horas.

8. Después de cargarla, desconecte el cargador del

enchufe y del punto de carga.

9. Ponga la tapa en el punto de carga.

10. La unidad está ahora lista para ser utilizada.

INFORMACIÓN ECOLÓGICA

Electrolux Outdoor Products fabrica sus productos bajo el Sistema de Gestión Ambiental (ISO 14001) utilizando siempre que sea práctico hacerlo, componentes fabricados de la forma más responsable con el medio ambiente, según los procedimientos de la empresa y con el potencial de poder reciclarlos al final de la vida útil del producto.

• El embalaje es reciclable y los componentes de plástico han sido etiquetados (siempre que sea práctico) para el reciclado categorizado.
• Deberá eliminar el producto al ´final de su vida útil´ de forma responsable con el medio ambiente.
• Si fuera necesario, consulte con la autoridad local para obtener información acerca de la mejor forma de desechar el producto.

ELIMINACIÓN DE LA BATERÍA

• La batería deberá llevarse a un Centro de Servicio Autorizado o a la estación de reciclado local.
• NO elimine la batería usada con el desperdicio doméstico.
• Las baterías de plomo/ácido pueden ser perjudiciales y deberán eliminarse a través de un servicio de reciclado reconocido según la Normativa Europea.
• No deseche la batería en el agua.

ELIMINACIÓN DE COMBUSTIBLES Y ACEITES

• Lleve ropa de protección al manipular combustibles y lubricantes.
• Evite el contacto con la piel
• Quite la gasolina y el aceite del motor antes de transportar el producto.
• Contacte con la autoridad local para recibir información acerca de cuál es la estación más cercana de reciclado/vertedero.
• NO elimine los combustibles/aceites usados con los desperdicios domésticos.
• Los combustibles/aceites de desecho son perjudiciales, pero pueden ser reciclados y deberán eliminarse a través de un servicio reconocido.
• NO elimine los combustibles/aceites usados en el agua.

ESPAÑOL - 4

Mantenimiento Cambio de batería

1. La batería está situada debajo de una cubierta

2. Pare el cortacésped y desconecte la bujía.

3. Quite los tornillos de la cubierta .

4. Quite la cubierta para obtener acceso a la batería

IMPORTANTE : Habrá que cargar las baterías que se reemplazan antes de utilizarlas Asegúrese que ni el cargador ni la batería están expuestos a la humedad. El paquete de la batería puede cambiarse quitando el clip que sujeta la batería a su alojamiento y desconectando el paquete de los cables de la batería. Guías generales al recargar la batería

1. La batería tarda en cargarse 24 horas.

2. Bajo uso normal la batería será cargada durante el

funcionamiento del motor. 3.Para mantener en condiciones óptimas la batería deberá cargarse por lo menos una vez cada seis meses. 4.Si excede el período de carga podría disminuir su vida útil.

5. Proteja el cable eléctrico. Nunca mueva el cargador

de la batería sujetándolo sólo por el cable eléctrico.

6. Si después de un período de tiempo largo de uso la

batería se descarga rápidamente después de haberla recargado durante 24 horas, probablemente necesitará cambiarla por una nueva.

7. No intente abrir la caja del cuerpo principal.

8. Límpiela sólo con un paño suave.

9. Nunca use un paño húmedo o líquidos inflamables

tales como gasolina, alcohol, diluyente, etc...

10. Elimine las baterías viejas de forma segura.

El cable del freno del motor siempre debe estar ajustado de modo que el motor se pare dentro de 3 segundos. IMPORTANTE! Para realizar este ajuste, dirigirse a un taller autrizado. Al final de la temporada de cortar el césped

1. Cambie las cuchillas, los pernos, las tuercas o

tornillos, si fuera necesario.

2. Limpie a conciencia el cortacésped

3. Pida a su Centro local de servicio que limpie el filtro

de aire totalmente y realice el servicio o las reparaciones que procedan.

4. Vacíe el motor de aceite y de gasolina.

Almacenamiento del cortacésped

1. No almacene el cortacésped inmediatamente

después de utilizarlo.

2. Espere a que el motor se enfríe para evitar el

3. Limpie el cortacésped.

4. Almacénelo en un lugar fresco y seco donde el

cortacésped esté protegido del daño. Recomendaciones de servicio Su producto está identificado como único por una etiqueta de régimen del producto en color plata y negro. Recomendamos encarecidamente servir su máquina por lo menos cada doce meses, más a menudo en una aplicación profesional. Programa de mantenimiento del motor Siga los intervalos de horas o del calendario, lo que ocurra antes. Se requiere realizar servicio más frecuente cuando opere la máquina en condiciones adversas. Las primeras 5 horas - Cambie el aceite Cada cinco horas o diariamente - Compruebe el nivel de aceite. Limpie el protector del dedo. Limpie alrededor del silenciador. Cada 25 horas o cada temporada - Cambie el aceite si está operando bajo carga pesada o alta temperatura ambiental. Realice el servicio al limpiador de aire. Cada 50 horas o cada temporada - Cambie el aceite. Inspeccione el apagachispas, si estuviera instalado.

ESPAÑOL - 5

Cada 100 horas o cada temporada - Limpie el sistema de enfriamiento. Cambie la bujía.

• Limpie más a menudo bajo condiciones polvorientas, o cuando hay suciedad en el aire o después de un funcionamiento prolongado cortando césped alto y seco. Servicio del motor y garantía El motor instalado en su cortacésped está garantizado por el fabricante del motor. Para obtener más información contacte con su vendedor según se detalla a continuación Briggs y Stratton Puede hallar el Distribuidor más cercano de servicio autorizado de Briggs y Stratton en el directorio de “Paginas Amarillas ™“. Localización de averías El motor no arranca

1. Asegúrese de que la palanca OPC están en la

posición de arranque.

2. Compruebe que la palanca de control está en la

3. Compruebe que hay suficiente combustible en el

depósito y que la ventilación de aire de la tapa está limpia.

4. Quite y seque la bujía

5. La gasolina podría haberse echado a perder,

cámbiela. Una vez cambiada la gasolina, tardará algún tiempo en pasar la gasolina limpia por el filtro.

6. Compruebe que el perno de la cuchilla está apretado.

Un perno suelto podría causar dificultades al arrancar.

7. Si todavía no arranca el motor, desconecte

inmediatamente el cable de la bujía de encendido.

8. ACUDA A NUESTRO DISTRIBUIDOR OFICIAL

AUTORIZADO MÁS PRÓXIMO. El motor no arranca (sólo el arranque electroestático)

1. Asegúrese de que la palanca OPC están en la

posición de arranque.

2. La batería está descargada - arranque el

cortacésped manualmente.

3. Si el motor todavía no arranca, desconecte

inmediatamente el cable de la bujía de encendido.

4. ACUDA A NUESTRO DISTRIBUIDOR OFICIAL

AUTORIZADO MÁS PRÓXIMO. Falta de potencia en el motor y/o sobrecalentamiento

1. Compruebe que la palanca de control está en la

2. Desconecte el cable de la bujía de encendido y deje

que se enfríe el motor.

3. Limpie la hierba y la suciedad alrededor del motor y

entradas de aire y debajo de la plataforma incluyendo el canal de descarga y el ventilador.

4. Limpie el filtro de aire del motor (pida al centro de

servicio local aprobado que limpie a conciencia el filtro de aire del motor).

5. La gasolina podría haberse echado a perder,

cámbiela. Una vez cambiada la gasolina, tardará algún tiempo en pasar la gasolina limpia por el filtro.

6. Si el motor todavía no tiene potencia y/o está

sobrecalentado, desconecte inmediatamente el cable de la bujía de encendido.

7. ACUDA A NUESTRO DISTRIBUIDOR OFICIAL

AUTORIZADO MÁS PRÓXIMO. Vibración excesiva

1. Desconecte el cable de la bujía de encendido

2. Compruebe que la cuchilla está correctamente montada.

3. Si la cuchilla está dañada o desgastada, cámbiela

4. Si la vibración persiste, desconecte

inmediatamente el cable de la bujía de encendido.

5. ACUDA A NUESTRO DISTRIBUIDOR OFICIAL

AUTORIZADO MÁS PRÓXIMO.

EC DECLARACIÓN DE CONFORMIDAD

El abajo firmante M. Bowden of Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham. DL5 6UP. Certifica que el cortacésped:Categoría.... De gasolina rotativo sobre ruedas Marca......... Electrolux Outdoor Products Está conforme con las especificaciones de la Directiva 2000/14/EEC El abajo firmante M. Bowden, Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham DL5 6UP. Certifico que ha sido probada una muestra del producto anteriormente mencionado utilizando la directiva 81/1051/EEC como guía. El máximo nivel de presión de sonido ponderado A registrado en la posición del operario bajo condiciones de cámara anecóica de semi campo fue de:- Tipo de dispositivo de corte... Cuchilla rotativa Identificación de la serie.......... Ver Etiqueta de Identificación Del Producto Procedimiento de evaluación de conformidad....ANNEX VI Organismo notificado........... I.T.S., Cleeve Road, Leatherhead, Surrey. KT22 7SB England Otras directivas..........98/37/EEC, 89/336/EEC y con las normativas.EN836:1997, EN ISO14982:1998 El abajo firmante M. Bowden, Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham DL5 6UP. Certifico que ha sido probada una muestra del producto anteriormente mencionado utilizando como guía ISO 5349. El valor máximo ponderado de la media de la raíz cuadrada de la vibración registrada en la posición de la mano del operario fue de-
