MANUAL DE USUARIO LM 2146 CMD JONSERED

La rma productora se reserva la posibilidad de cambiar las características y datos del presente manual en cualquier momento y sin previo aviso. Este manual ha sido hecho para el utilizo de todas las tipologias de cortadora de hierba con características distintas.

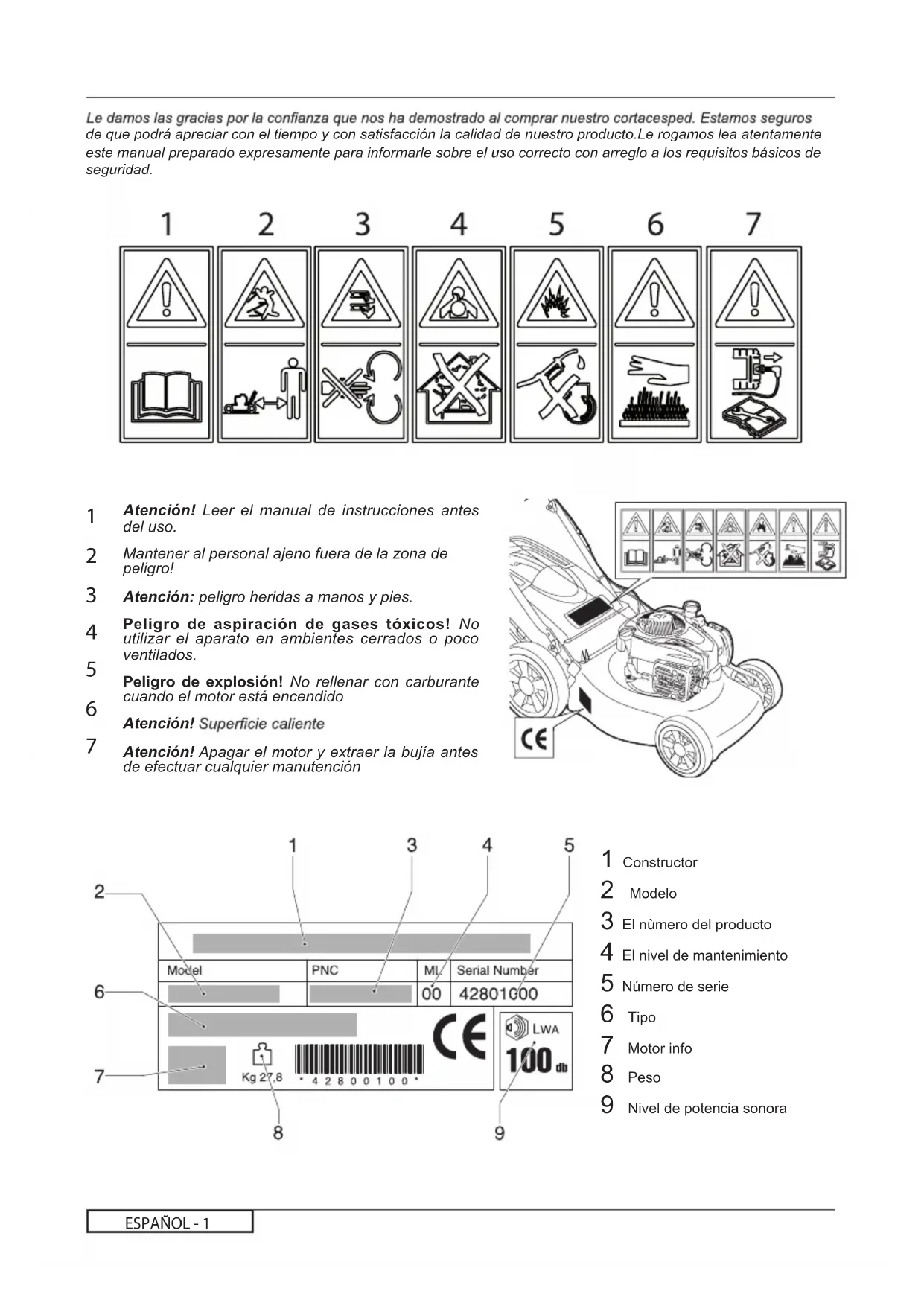

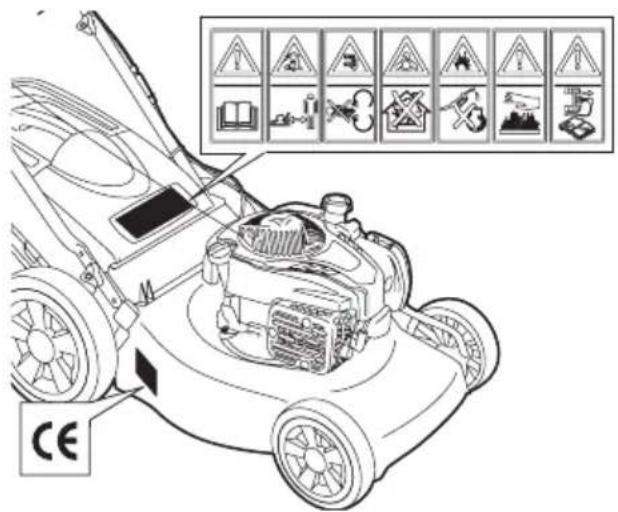

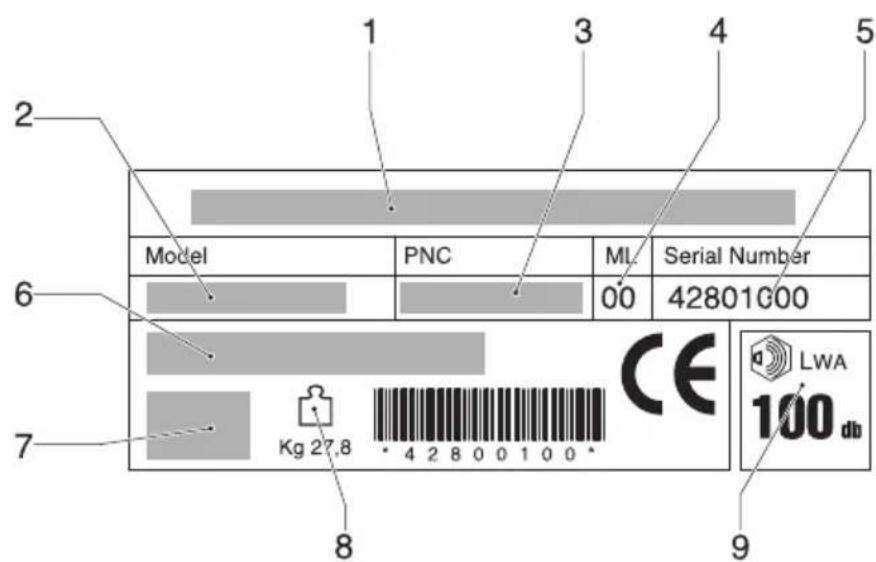

Atención! Leer el manual de instrucciones antes del uso. Mantener al personal ajeno fuera de la zona de peligro! Atención: peligro heridas a manos y pies. Peligro de aspiración de gases tóxicos! No utilizar el aparato en ambientes cerrados o poco ventilados. Peligro de explosión! No rellenar con carburante cuando el motor está encendido Atención! Atención! Apagar el motor y extraer la bujía antes de efectuar cualquier manutención de que podrá apreciar con el tiempo y con satisfacción la calidad de nuestro producto.Le rogamos lea atentamente este manual preparado expresamente para informarle sobre el uso correcto con arreglo a los requisitos básicos de seguridad. 1 Constructor 2 Modelo 3 El nùmero del producto 4 El nivel de mantenimiento 5 Número de serie 6 Tipo 7 Motor info 8 Peso 9 Nivel de potencia sonoraESPAÑOL -

Normas de funcionamiento seguro para cortacéspe- des giratorios de pie IMPORTANTE: Esta maquina cortadora es capaz de amputar las manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte.

Lea todas las instrucciones cuidadosamente. Fami- liarícese completamente con los controles y con el uso adecuado el equipo Nunca permita que los niños o las per so nas sin los conocimientos adecuados operen la segadora. Leyes lo cales pueden restriñir la edad del operador. Asegúrese que el área esté despejada de personas antes de segar, especialmente de niños o animales domésticos. El operador o el usuario es el responsable por accidentes o daños ocurridos a otras personas o a su propiedad.

Cuando este segando, siempre use zapatos adecuados y pantalones lar gos. No opere el equipo sin zapatos o usando sandalias. Inspeccione cuidadosamente el área en donde se va a utilizar el equipo y remueva los obstáculos que puedan ser lanzados por la maquina. ATENCIÓN - los combustibles son muy inamables. -Almacene el combustible en envases especialmente diseñados para este propósito. -Agregue combustible a la máquina afuera y no fume cuando este agregando com busti ble. -Agregue el combustible antes de arrancar el mo tor. Nunca remueva la tapa del depósito de gasolina o agregue com busti ble con el motor fusionando o cuando el motor este caliente. -Si derrama combustible, no intente arrancar el motor pero mueva la maquina lejos del área de derrame y no arranque el motor hasta que los vapores se hallan evaporado. -Vuelva a poner todas las tapas de los tanques y de los envases con seguridad. Reemplace los silenciadores defectuosos. Antes de usarlo, siempre inspeccione visualmente para ver que las cuchillas, los pernos de las cuchillas y el conjunto cortador no estén gastados o dañados. Reem- place las cuchillas y los pernos gastados o dañados de dos en dos para mantener el equilibro. En maquinas de más de una cuchilla, tenga cuidado puesto que la rotación de una cuchilla puede causar la rotación de otras cuchillas.

Nunca haga funcionar la máquina dentro de un área cerrada donde gases peligrosos de óxido de carbono pueden acumularse. Siegue solamente con luz de día o con una buena luz arti cial. Si es posible evitar el uso del aparato sobre hierba mojada. En caso de pendientes, asegurarse de estar bien rme en los pies. Caminar, nunca correr. Con las máquinas giratorias con ruedas, cortar hori- zontalmente con respecto al frente de las pendientes, nunca arriba y abajo. Tener mucho cuidado, cuando se cam bia dirección en las pendientes. No cortar demasiado las pendientes muy fuertes. Tener mucho cuidado cuando se hace marcha atrás o se empuja el cortacésped hacia sí mismos. Parar la hoja en caso de que se tenga que inclinar el cortacésped para transportarlo por una supercie que no sea de hierba, o cuando se transporte de un área a otra por cortar. Nunca hacer funcionar el cortacésped con las proteccio- nes defectuosas, o sin los dispositivos de seguridad, por ejemplo deectores y/o las tomas de hierba en su sitio. Nunca cambie los ajustes del regulador o no haga que el motor tenga una velocidad excesiva. Desembragar todos los embragues de la hoja y de la transmisión antes de arrancar el motor. Arrancar el motor o encender el motor eléctrico con cuidado según las instrucciones y con los pies bien lejos de las hoja. No inclinar el cortacésped cuando se arranca el motor o se enciende el motor eléctrico, a menos de que el cortacésped no se tenga que inclinar para poderlo poner en marcha. En este caso, no inclinarlo más de lo absolutamente necesario y levantar solamente la parte más lejos del operador. No arrancar el motor cuando se está frente del pasillo de inyección. No poner las manos o los pies cerca o debajo de partes rotatorias. Mantenerse siempre lejos de la abertura de descarga. Nunca levantar o transportar el cortacésped cuando el motor está en marcha. Parar el motor y desconectar el cable de la bujía: -antes de limpiar bloqueos o desatrancar del conducto; -antes de inspeccionar, limpiar o trabajar sobre la segadora; -después de golpear un objeto extraño. Inspeccione la segadora cuidadosamente, para vericar si hay daños y haga reparaciones antes de volver a arrancar y a operar el equipo; -si la maquina empieza a vibrar anormalmente (veri- fíquela inmediatamente). Parar el motor: -siempre cuando se deja el cortacésped; -antes de abastecer el carburante. Reduzca los ajustes de la aceleración durante el tiempo que el motor se apague, si el motor viene diseñado con una válvula de apagado, sierre el com busti ble cuando halla terminado de segar. Ir despacio cuando se utiliza un asiento posterior.

IV. Mantenimiento y Almacenamiento

Guarde todos las tuercas, los pernos y los tornillos apretados para asegurarse que el equipo esta en con- diciones de buena operación. Nunca guarde la máquina con com busti ble en el estan- que de combustible dentro de un edicio en donde hay fuentes de ignición presente. Permita que ese enfríe el motor antes de guardarlo en algún lugar cerrado. Para reducir el riesgo de encendido, guarde el motor, el silenciador, el comportamiento de la batería limpios de césped, hojas, y de demasiado grasa. Verique frecuentemente el recogedor del césped para ver si hay uso o deterioración. Para la seguridad reemplace las partes que estén usadas o dañadas. Si el tanque del combustible debe ser vaciado hágalo afuera.DANSK -

MONTAJE RECOGEDOR DE HIERBA (solamente para los versiones con este equipo) Para efectuar el corte de la hierba con el sistema mulching (sin la recogida de la hierba) levanten la compuerta

REGULACION DE LA ALTURA DE CORTE

1 Manillar superior 2 Bomba de enriquecimiento 4 Recogedor de hierba 5 Tapón llenado aceite 6 Tapón vaciado aceiteo 7 Chasis 8 Palanca regulación altura de corte 9 Bujia 10 Tapón depósito gasolina 11 Puño arranquee

14 Mando de seguridad 15 Caja de cambios 16 Llave de contacto 17 Palanca 18 Palanca de embrague Antes de empezar a cortar la hierba, quite todos los abje- tos que haya en la misma. Mientras corta, tenga cuidado por si todavia queda algun objeto extrâno en el cesped. Al arrancar o hacer funcionar el motor, el operario no debe levantar el cortacésped, pero, si es preciso, puede inclinarlo de forma que la cuchilla quede orientada hacia el lado opuesto del operario. Cuando el motor està en marcha, nunca ponga las manos o laSuntas de los pies bajo el borde del chasis ni tampoco dentro del canal de expulsiòn.

PRE-INSTALACION PARA PROTECCIONES

Para montar y desmontar el racogedor y regular la alturadecorte, para el motor. Tenga mucho cuidado de no meter las manos o los piesdebajo de la carcasa o en la boca de expulsión del cortacesped con el motor funcionando, podria cortarle Use las bridas suministradas para asegurar los cables al manillar, como se muestra en E1. No estire los cables en exceso al montarlos.ESPAÑOL -

FUNCIONAMIENTO PREPARACION DEL MOTOR (Fig.JI) Para preparar el motor, siga las instrucciones del manual de mantenimiento del motor, publicado por el fabricante del mismo. ATENCIÓN: Antes del uso, añadan aceite al motor. ARRANQUE DEL MOTOR (Fig.JII) Una vez efectuadas las operaciones de puesta a punto arrancar el motor de la forma siguiente: a) Accionar la manilla del freno (14) para poder arrancar el motor, tener la palanca presionada contra la manija en la fase de arranque y durante el empleo de la máquina (hace funcionar el freno del motor). b) Para motor con sistema primer: Para más aclaraciones, se aconseja consultar el libro de instrucciones del motor.d)Avviare il motore: c) Arrancar el motor: ARRANQUE MANUAL: (Teniendo la palanca de stop del motor (14)). empuñar la manilla de arranque (11) y tirar del cable sin esfuerzo hasta notar la resistencia provocada por la compresión, soltar la manilla y luego dar un tirón enérgico. ARRANQUE ELÉCTRICO: (Teniendo la palanca de stop del motor (14)). conectar le espina (G) en lo zócalo (h) del motor. Quitar la llave de contacto (16) ATENCIÓN: la cuchilla comienza a girar cuando se pone en marcha el motor. Mantener apretada la manilla (14) durante el funciona- miento, al soltarla el motor se parará CORTE Para cortar la hierba empujar manualmente la máquina o accionar el avance automático. Accionamiento del avance automático (Fig.JIII): levantar la manilla del embrague (17 - 18) y mantenerla apretada. ATENCIÓN: accionar sólo con el motor en marcha Desaccionamiento del avance automático: soltar la manilla del embrague. Antes de tirar de la máquina hacia usted, desacople la transmisión y empuje la máquina hacia adelante unos 10 cm. REGULACIONDE LA CORREA DE TRACCION (versión propulsada) Importante: si apretando la manilla del embrague no se acciona el avance, habrá que regular el cable del MANTENIMIENTO Atención! Apagar el motor y extraer la bujía antes de efectuar cualquier manutención En los motores de gasolina 4 tiempos, controlar regu- larmente el nivel del aceite. Añadirle o cambiar el aceite si es necesario. Para otras intervenciones ver el manual de instrucciones del motor. Controlor periódicamente todas las tuerca y tornillos. Después de cada corte de la hierba, limpiar siempre la màquina por encima y por debajo. Quitar toda la hierba que pueda quedar pegada debajo del chasis. Attención con el tubo de escape porque...quema. eventuales daños. corte se haga revisar el cortacesped por una estacion de servicio autorizada. Limpieza de la parte inferiore de la carroceria Con la máquina detenida y apagada. - Conectar la unión (22) sobre la carrocería al grifo de alimentación del agua. Abrir el grifo. - Poner el motor en marcha (cuchilla en rotación) dejándolo funcionar durante algunos minutos. - Una vez efectuada la limpieza: apagar el motor, cerrar el grifo, separar el tubo de la unión carrocería. Pulse la bomba de enriquecimiento de combustible (2) situada en el carburador 3 o 4 veces.DANSK - ESPAÑOL -

CUCHILLA Para desmontar la cuchilla (23) destornillar el tornillo (24). Compr4ebe el estado del portacuchilla (25), la arandela (26), la llave (27) y las otras arandelas (28). Sustituya las piezas dañadas. GARANTíA Y POLíTICA DE GARANTíA

KIT ARRANQUE ELECTRICO

Antes de efectuar el primer arranque conviene cargar la batería durante 2 ó 3 horas. Si durante el arranque la batería da señales de insuciencia, cargarla durante 24 horas. No insistir en cada arranque más de 5 segundos.

MANUTENCIÓN DE LA BATERÍA

ATENCIÓN Para efectuar una correcta manutención de la batería (29), especialmente para largos períodos de inactividad y para la recarga, no es necesario extraerla de su estuche, sino que hay que proceder en el modo siguiente:

1) Extraer el contacto (30)

2) Guardar la batería en un ambiente seco y fresco

3) Recargar la batería antes del uso a temperatura am-

biente durante 24-36 horas

4) Restablecer el contacto (30) antes del empleo.

Las baterías marcadas con el símbolo “contai- ner basura cancelado” y con la indicación del símbolo químico Pb (=batería con plomo) no deben tirarse con la basura casera El usuario está obligado por la ley a entregar las baterías usadas a los apropiados puntos de recolección o a los revendedores

ELIMINACIÓN DE LA BATERÍA

Durante el montaje asegurarse que la llave (27), esté asentada con el lo girando en el sentido de la rotación del motor. Bloquear el tornillo cuchilla (24) con un mo- mento de 5,34 Kpm (52,4 Nm). Si se encuentra alguna pieza defectuosa debido a una fabricación incorrecta dentro del período de garantía, Husqvarna AB, a ravés de sus Reparadores de Servicio Autorizados, efectuarán la reparación o la sustitución gratuitamente para el cliente, con tal de que:- a)Se informe el fallo directamente al Reparador Auto- rizado. b)Se provea prueba de compra. c)El fallo no es el resultado de maltrato, descuido o mal ajuste por el usuario. d)El fallo no haya ocurrido por uso y desgaste normal. e)La máquina no haya tenido reparaciones o servicio, desmantelaje o interferencia por personas sin la auto- rización de Husqvarna AB. f) La máquina no haya tenido uso de alquiler. g)La máquina es la propiedad del comprador original. h) La máquina no haya tenido uso comercial. Esta garantía es adicional a, y de ninguna manera disminuye, los derechos legales del cliente. Fallos debidas a lo siguiente no están cubiertas, por lo tanto es importante que usted lea las instrucciones con- tenidas en este Manual del Operario y comprenda como se opera y mantiene su máquina: Fallos no cubiertas por la garantía - Recambio de hojas gastadas o dañadas. - Fallos que resulten de no haber informado un fallo inicial. - Fallos que resulten de impactos repentinos. - Fallos que resulten del uso impropio del producto y no de acuerdo a las instrucciones y recomendaciones contenidas en este Manual del Operario. - Máquinas que se usen para alquiler no están cubiertas por esta garantía. - Los artículos que se enumeran a continuación se consideran partes de desgaste y su vida depende del mantenimiento regular y no son por lo tanto materia válida para reclamos de garantía: Hojas, Cable de Suministro Eléctrico, Cinturón Atención! Husqvarna AB no acepta responsabilidad bajo la garantía por defectos causados total o parcial, directa o indirectamente por el montaje derepuestos o partes adicionales que no sean de manufactura aprobada por Husqvarna AB, o si la máquina ha sido modicada en cualquier forma.ESPAÑOL -

EC DECLARACIÓN DE CONFORMIDAD

biente por 24-36 horas.
