NÁVOD NA OBSLUHU LM 2146 CMD JONSERED

Na základe programu neustáleho zlepšovania produktov si výrobný závod vyhradzuje bez predchádzajúceho upozornenia právo na zmenu technických parametrov uvedených v tejto príručke. Táto príručka slúži pre rôzne modely kosačiek na trávu rozličných tvarov a s rôznym príslušenstvom.

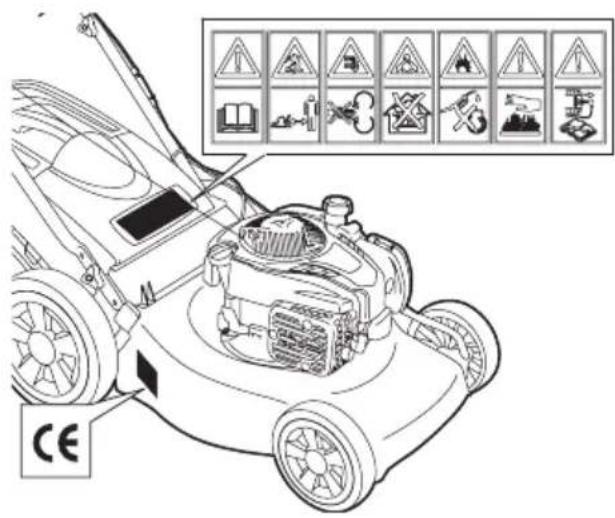

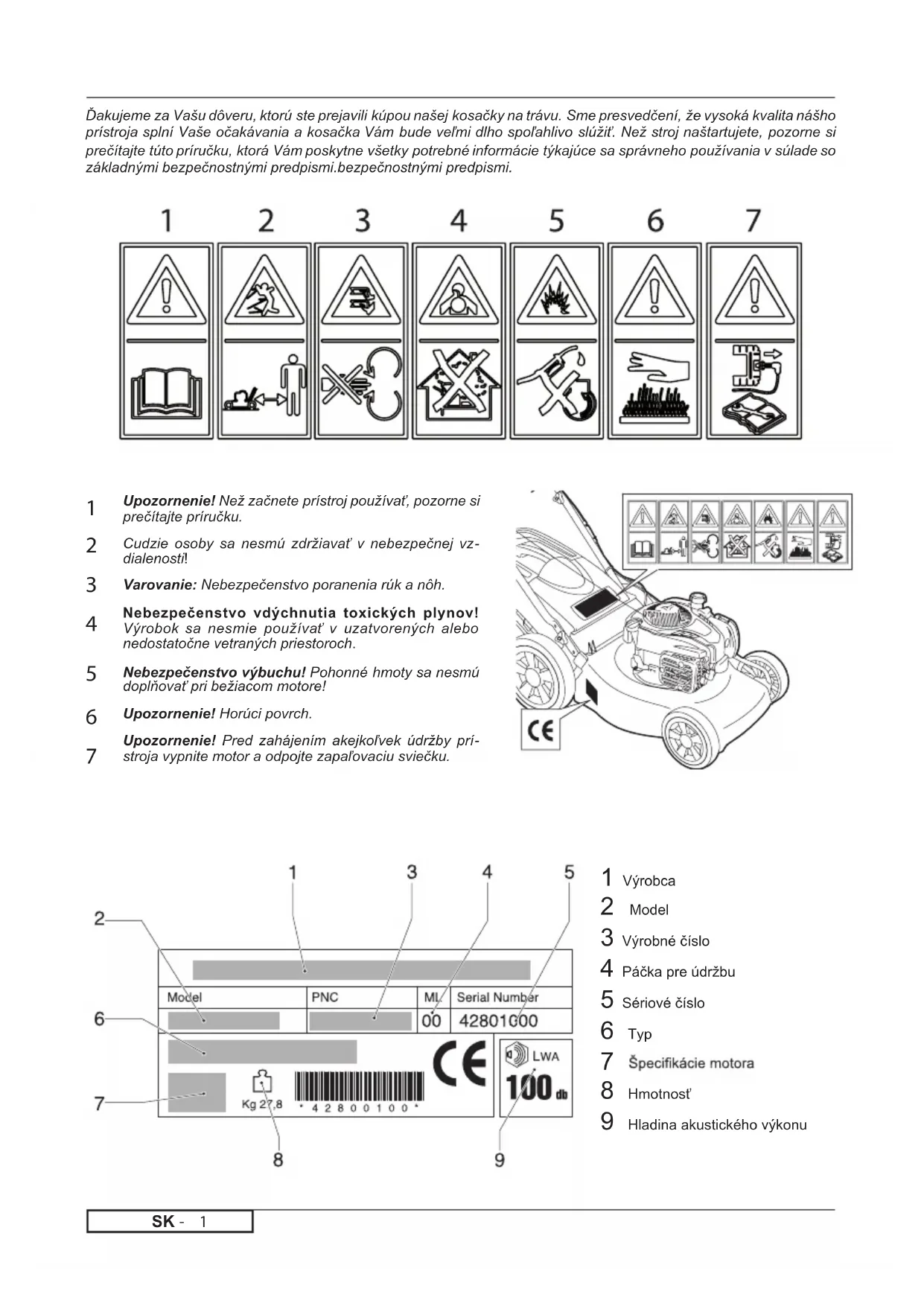

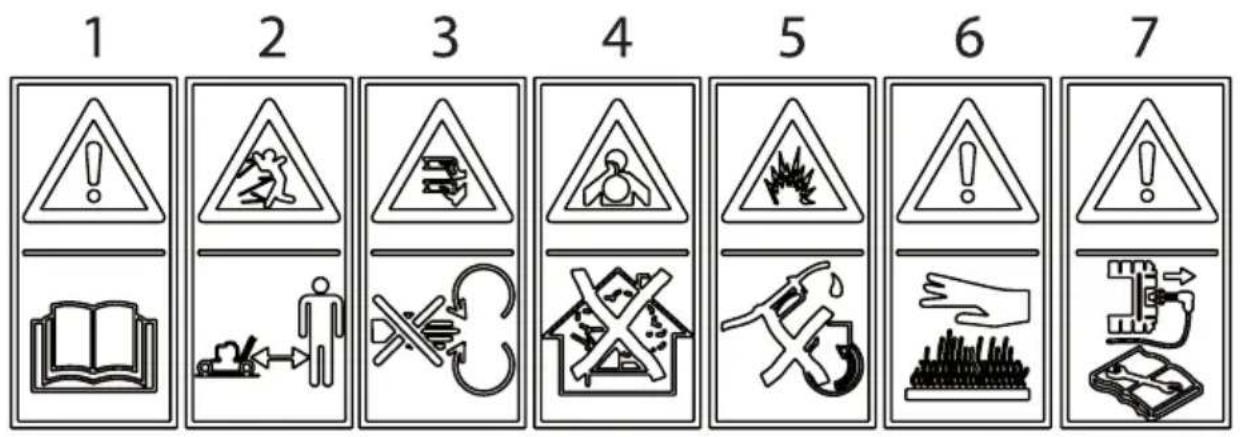

Upozornenie! Než začnete prístroj používať, pozorne si prečítajte príručku. Cudzie osoby sa nesmú zdržiavať v nebezpečnej vz- dialenosti! Varovanie: Nebezpečenstvo poranenia rúk a nôh. Nebezpečenstvo vdýchnutia toxických plynov! Výrobok sa nesmie používať v uzatvorených alebo nedostatočne vetraných priestoroch. Nebezpečenstvo výbuchu! Pohonné hmoty sa nesmú doplňovať pri bežiacom motore! Upozornenie! Horúci povrch. Upozornenie! Pred zahájením akejkoľvek údržby prí- stroja vypnite motor a odpojte zapaľovaciu sviečku. Ďakujeme za Vašu dôveru, ktorú ste prejavili kúpou našej kosačky na trávu. Sme presvedčení, že vysoká kvalita nášho prístroja splní Vaše očakávania a kosačka Vám bude veľmi dlho spoľahlivo slúžiť. Než stroj naštartujete, pozorne si prečítajte túto príručku, ktorá Vám poskytne všetky potrebné informácie týkajúce sa správneho používania v súlade so základnými bezpečnostnými predpismi.bezpečnostnými predpismi. 1 Výrobca 2 Model 3 Výrobné číslo 4 Páčka pre údržbu 5 Sériové číslo 6 Typ

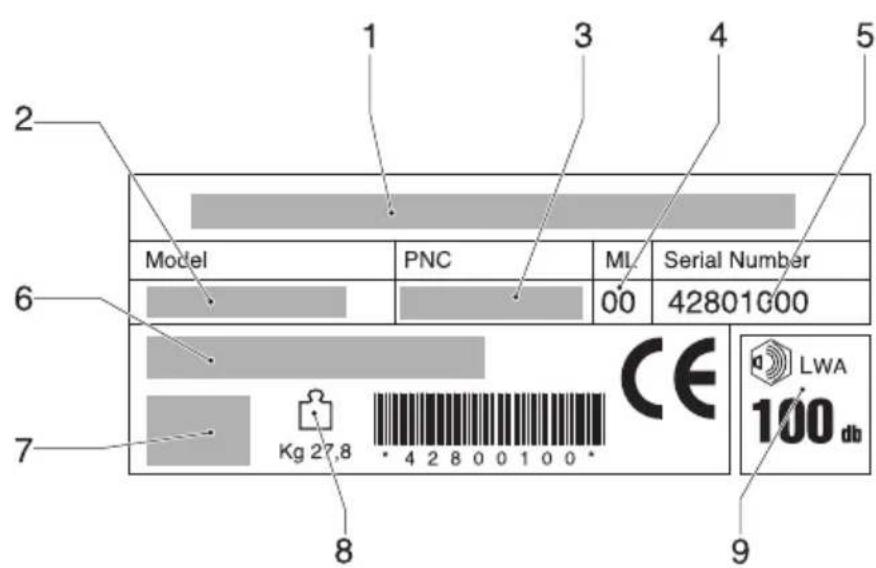

8 Hmotnosť 9 Hladina akustického výkonuSK -

Predpisy pre bezpečnú obsluhu rotačných kosačiek na trávu s kráčajúcou obsluhou DÔLEŽITÉ UPOZORNENIE: Tento žací stroj by mohol amputovať končatiny a vymrštiť predmety.Pri nedodržaní nasledovných bezpečnostných pokynov by mohlo dôjsť k vážnemu úrazu alebo smrti.

Pozorne si prečítajte návod. Oboznámte sa s ovládací- mi tlačidlami a správnou obsluhou zariadenia. Nikdy nedovoľte, aby kosačku používali deti a ľudia, ktorí nie sú oboznámení s bezpečnostnými predpismi. Miestne predpisy môžu obmedzovať vek osôb obsluhu- júcich zariadenie. Nikdy nekoste, ak sa v blízkosti nachádzajú ľudia, najmä deti, alebo domáce zvieratá. Pamätajte, že za nehody alebo ohrozenie druhých ľudí a ich majetku zodpovedá obsluha stroja alebo užívateľ.

Pri kosení vždy noste primeranú obuv a dlhé nohav- ice. Neobsluhujte zariadenie s bosými nohami alebo v sandáloch s otvorenou špičkou. Dôkladne preskúmajte plochu, na ktorej bude zariad- enie použité, a odstráňte všetky predmety, ktoré by mohol stroj vymrštiť. VÝSTRAHA – Benzín je vysoko horľavý . - Benzín skladujte v kanistroch, ktoré sú na tento účel špeciálne určené. - Palivo dopĺňajte iba mimo budovy, na otvorenom priestore, a pri dopĺňaní paliva nefajčite. - Palivo pridajte pred spustením motora. Nikdy neodstraňujte vrchnák palivovej nádrže a nikdy nedopĺňajte benzín, pokiaľ beží motor, alebo pokiaľ je motor horúci. - Ak dôjde k vyliatiu benzínu, nikdy sa nepokúšajte spustiť motor, ale odsuňte stroj z priestoru, v ktorom došlo k vyliatiu, a vyvarujte sa vytvoreniu akéhokoľvek zápalného zdroja, pokiaľ sa benzínové pary nerozp- týlia. - Pevne nasaďte všetky vrchnáky palivových nádrží a ostatných nádob Vymeňte chybné tlmiče. Pred použitím vždy skontrolujte, či nie sú nože, sk- rutky žacích nožov a žací machanizmus opotrebované alebo poškodené. Všetky opotrebované a poškodené nože alebo skrutky vymeňte naraz, aby ste zachovali rovnováhu. Na strojoch s viacerými nožmi buďte opatrní, pretože rotácia jednej lamely môže vyvolať rotáciu ostatných nožov.

Neobsluhujte stroj v obmedzenom priestore, kde sa môžu zhromažďovať nebezpečné plyny oxidu uhoľnatého. Koste iba cez deň alebo pri dobrom umelom os- vetlení. Pokiaľ je to možné, vyvarujte sa obsluhe stroja na mokrej tráve. Na svahoch sa vždy ubezpečte, či stojíte na pevnej pôde. Prístroj obsluhujte za chôdze, nikdy nebežte.• Pri kosačkách s kolesami koste naprieč svahom, nikdy nekoste smerom hore a dolu z kopca. Pri zmene smeru na svahoch buďte zvlášť opatrní.• Nekoste nadmerne strmé svahy. V prípadoch, kedy meníte smer, alebo ťaháte kosačku smerom k sebe, buďte nadmieru opatrní. Zabrzdite žací nôž, ak je kosačku potrebné nakloniť počas prevozu, keď prechádzate nezatrávnenými povr- chmi, a keď presúvate kosačku z a na miesto kosenia. Nikdy neobsluhujte kosačku s chybnými ochrannými krytmi a bez bezpečnostných zariadení, napríklad bez de ektorov alebo zberných košov na trávu. Nemeňte nastavenie regulátora motora a nevytáčajte motor do vysokých otáčok. Obsluha motora pri nadmer- nej rýchlosti môže zvýšiť nebezpečenstvo zranenia. Pred spustením motora rozpojte žací mechanizmus (uvoľnite všetky žacie lišty) a vyraďte spojku pohonu zo záberu. Pri zapínaní stroja a spúšťaní motora postupujte opatr- ne, podľa návodu a s nohami v dostatočnej vzdialenosti od noža. Pri zapínaní stroja a spúšťaní motora nenakláňajte kosačku, s výnimkou prípadov, kedy je kosačku pre naštartovanie potrebné nakloniť. V tomto prípade nevychyľujte kosačku viac, ako je potrebné, a zdvihnite iba tú časť, ktorá je od obsluhy vzdialená. Nespúšťajte stroj, keď stojíte pred tunelom pre vyha- dzovanie trávy. Ruky a nohy neumiestňujte pod otáčajúce sa časti a do ich blízkosti. Vždy stojte mimo otvorov pre vyhad- zovanie trávy. Kosačku nikdy nedvíhajte a neprenášajte, pokiaľ je spustený motor. Zastavte stroj a odpojte zapaľovacie káble sviečky: - pred čistením upchatých miest a tunela na vyhadzo- vanie trávy; - pred kontrolou, čistením a údržbou kosačky; - ak zasiahnete neznámy predmet. Skontrolujte, či kosačka nie je poškodená, a vykonajte opravy pred tým, ako kosačku opätovne spustíte a budete obsluhovať; - ak kosačka začne nadmerne vibrovať (ihneď skon- trolujte). Zastavte stroj: - kedykoľvek sa od kosačky vzdialite; - pred tým, ako doplníte palivo Nastavenie škrtiacej klapky uveďte do správnej polohy, keď je stroj zastavený; ak je súčasťou vybavenia stroja poistný uzatvárací ventil, pri ukončení kosenia odpojte prívod paliva. Ak používate prívesné sedadlo, pohybujte sa poma-ly.

IV. Údržba a uskladnenie

Udržiavajte všetky matice a skrutky pevne utiahnuté, aby ste tak zabezpečili bezpečné prevádzkové pod- mienky stroja. Zariadenie s benzínom v nádrži nikdy neuskladňujte vo vnútri budovy, v ktorej by mohli plyny dosiahnuť otvorený oheň alebo iskru. Umožnite ochladenie motora skôr, ako ho uskladníte v akomkoľvek ohradenom priestranstve. Nebezpečenstvo ohňa znížte tým, že uskladníte stroj, tlmič, úložný priestor batérie, ako aj úložný priestor pre benzín očistené od trávy a nadmerného maziva. Často kontrolujte, či nie je zberný kôš na trávu opotre- bovaný alebo poškodený. Opotrebované alebo poškodené časti vymeňte z bezpečnostných dôvodov. Ak je potrebné vyprázdniť palivovú nádrž, malo by sa tak stať mimo budovu. 1 Výrobca 2 Model 3 Výrobné číslo 4 Páčka pre údržbu 5 Sériové číslo 6 Typ 7 Špecikácie motora 8 Hmotnosť 9 Hladina akustického výkonuSK -

VLOŽENIE UZÁVERU PRE MULČOVANIE (k dispozícii len pri niektorých modeloch) Ak chcete kosiť trávu s mulčovaním (bez zberu pokosenej trávy) zodvihnite priehradku, nasaďte uzáver a pripevnite ju pružinou podľa obrázka. NASTAVENIE VÝŠKY KOSENIA (k dispozícii len pri niektorých 1 Horné rúčky 2 Čerpadlo sýteniay 3 Poistná krídlová matica pre horné rúčky 4 Kôš na trávu 5 Viečko plniaceho otvoru motorového oleja 6 Vypúšťací otvor motorového oleja 7 Kryt 8 Páka nastavenia výšky kosenia 9 Zapaľovacia sviečka 10 Viečko palivovej nádrže 11 Rukoväť štartovacej šnúry motora 12 Kryt vyhadzovacieho otvoru trávy

14 Páka zastavenia motora 15 Redukčná prevodovka 16 Kľúč zapaľovania 17 Páka regulácie rýchlosti jazdy 18 Páčka spojky

Pred kosením odstráňte z trávnika všetky cudzie pre- dmety, ktoré by mohli byť odhodené rotujúcim nožom. Počas kosenia pozorne sledujte, či na trávniku nezostali cudzie predmety. Pri štartovaní motora alebo počas kosenia nikdy nezdvíhajte zadnú časť kosačky. Nikdy nedávajte ruky ani nohy pod kryt kosačky alebo do otvoru pre vyhadzovanie pokosenej trávy, keď je motor zapnutý. Kosačku vždy používajte so správne nasadeným odkloňovačom aleb o zberným košom. Vždy vypnite motor pred odstránením koša na trávu alebo pri nastavovaní výšky kosenia. Nikdy nedávajte ruky ani nohy pod kryt kosačky alebo do otvoru pre vyhadzovanie pokosenej trávy, keď je motor zapnutý. Pomocou priložených popruhov zaistite káble na rukoväti, ako je znázornené v časti E1. Pri upevňovaní káble nenapínajte.SK -

PREVÁDZKA NASTAVENIE MOTORA (obr. JI) Postupujte podľa pokynov uvedených v návode na údržbu dodanom výrobcom motora. UPOZORNENIE:- Pred použitím sa do motora musí naliať motorového oleja . ŠTARTOVANIE MOTORA (obr. J II) Ak bola kosačka riadne zostavená, postupujte pri štartovaní motora nasledovne: a) Páku vypnutia motora (14) pritiahnite smerom k hor- nej rukoväti a držte ju stlačenú po dobu štartovania a vlastnej prevádzky kosačky (touto pákou je ovládané zastavenie motora). b) Motor vybavený pomocným čerpadlom: Ďalšie informácie a vysvetlenie prevádzky motora nájdete v návode na používanie príslušného motora. c) Naštartujte motor. RUČNÍ ŠTARTOVANIE: (Páka vypnutia motora (14) musí byť stlačená k hornej rukoväti.) Uchopte štartovaciu rukoväť (11) a pomaly vyťahujte štartovaciu šnúru, kým nezacítite slabý odpor spôsobený kompresiou v motore. Pomaly vráťte šnúru štartovania a potom silno zatiahnite za štartovaciu šnúru smerom dozadu. ELEKTRICKÝ ŠTART: (Páka vypnutia motora (14) musí byť stlačená k hornej rukoväti.) Zasuňte zástrčku (G) do zásuvky (H) na stroji. Otočte kľúčikom zapaľovania (16) UPOZORNENIE: Žací nôž sa začne otáčať ihneď po spustení motora. Počas práce s kosačkou držte páku zastavenia motora (14) neustále stlačenú k prednej rukoväti. Akonáhle páku uvoľníte, motor sa zastaví. KOSENIE Trávu pokosíte ručným tlačením kosačky smerom do - predu, prípadne môžete zapojiť automatický podvozok kosačky. Zapojenie podvozku kosačky (obr. J III): Zdvihnite páčku spojky (17 - 18) a nechajte ju v tejto polohe. UPOZORNENIE: Páku pre jazdy aktivujte jedine vtedy, keď je motor v činnosti. Odpojenie podvozku kosačky: Uvoľnite páčku spojky. NASTAVENIE LANKA SPOJKY (len pri modeloch s vlastným pohonom) Poznámka: Ak sa po stlačení páčky spojky kosačka nezačne sama pohybovať, ovládacie lanko nastavte tak, že pružinu (P) zasuniete do niektorého z po sebe idúcich otvoro v v doske (R), alebo do otvoru „S“. ÚDRŽBA Upozornenie! Pred zahájením akejkoľvek údržby prístroja vypnite motor a odpojte zapaľovaciu sviečku. U štvortaktných motorov vykonávajte pravidelne kontrolu hladiny oleja a motorový olej vymeňte, ak je znečistený. Ďalšie pokyny nájdete v PRÍRUČKE MOTORA. Pravidelne kontrolujte kosačku a zaistite, aby boli od- stránené zvyšky pokosenej trávy, ktoré sa prichytili na spodnej časti krytu kosačky. Nikdy nečistite kosačku tak, že na ňu vylejete vodu: mohol by sa tým vážne poškodiť systém elektrického štartéra. Buďte opatrní, tlmič výfuku môže byť veľmi horúci. Pravidelne kontrolujte, či nie je poškodený žací nôž. Kosačku je treba nechať pravidelne prekontrolovať Autorizovaným servisným strediskom. Čistenie spodku Kosačka stojí s vypnutým motorom. - Pripojte prípojku (22) na kohútik prívodu vody spodku karosérie. Otvorte kohútik. - spusťte motor (žací nôž rotuje) a nechajte ho niekoľko minút zahrievať. - po dokončení čistenia vypnite motor, zatvorte kohútik a odpojte hadicu od prípojky na spodku karosérie. Stlačte palivové čerpadlo (2) na karburátore

Predtým, ako budete kosačku ťahať smerom k sebe, odpojte pohon a potlačte kosačku približne 10cm dopredu.SK -

ŽACÍ NÔŽ Pri demontáži žacieho noža (23) vyskrutkujte skrutku (24). Skontrolujte stav unášača žacieho noža (25), podložky (26), klinu (27) a podložky (28) vymeňte všetky súčiastky, ktoré sú poškodené. Pri spätnej montáži dbajte na to, aby bol klin (27) správne umiestnený v zámku kľukového hriadeľa a žacie hrany noža boli postavené v smere rotácie motora. Uťahovacia skrutka noža (24) musí byť dotiahnutá silou uťahovacieho momentu 5,34 Kgm (52,4 Nm).

ZÁRUČNÝ LIST A POISTENIE

ELEKTRICKÝ ŠTART Pred prvým naštartovaním motora sa odporúča, aby sa batéria nabíjala po dobu 2 –3 hodín. Ak počas štartovania zistíte, že je batéria sčasti vybitá, nechajte ju nabíjať po dobu 24 hodín. Pri štartovaní držte kľúč zapaľovania v polohe štartovania iba 5 sekúnd

POZNÁMKA Pre správnu údržbu batérie (29), hlavne pri príprave na dlhodobé uskladnenie a dobíjaní, nie je nutné vyberať batériu z jeho puzdra. V takýchto prípadoch postupujte podľa týchto krokov:

Batérie, ktoré sú označené symbolom „preškrtnutá nádoba na odpad“ a majú označenie chemického prvku Pb (batérie obsahujúce olovo), nesmú byť vyhodené do nádob na domáci odpad. Koncový používateľ musí odniesť nefunkčnú batériu do špecializovaného strediska alebo ju vrátiť autorizovanému predajcovi.
