LM 2148 CMD - Tondeuse à gazon JONSERED - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Tondeuse à gazon thermique
Caractéristiques techniques principales	Largeur de coupe : 48 cm, Système de coupe : mulching, ramassage et déchiquetage
Alimentation	Moteur à essence 2 temps
Dimensions approximatives	Longueur : 140 cm, Largeur : 50 cm, Hauteur : 110 cm
Poids	Environ 30 kg
Type de batterie	Non applicable (moteur à essence)
Tension	Non applicable (moteur à essence)
Puissance	Puissance moteur : 2.1 kW
Fonctions principales	Coupe, mulching, ramassage
Entretien et nettoyage	Vérifier l'huile moteur, nettoyer le filtre à air, affûter les lames régulièrement
Pièces détachées et réparabilité	Disponibilité de pièces détachées via revendeurs agréés
Sécurité	Utiliser des gants et des lunettes de protection, respecter les consignes de sécurité du fabricant
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - LM 2148 CMD JONSERED

Comment démarrer la tondeuse JONSERED LM 2148 CMD ?

Assurez-vous que le réservoir est plein, appuyez sur le bouton de sécurité, tirez sur la corde de démarrage jusqu'à ce que vous ressentiez une résistance, puis tirez rapidement pour démarrer.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que le réservoir de carburant est plein, que la bougie d'allumage est en bon état et que le fil de sécurité est correctement engagé.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur situé sur les roues pour ajuster la hauteur de coupe à la position souhaitée.

Que faire si la tondeuse ne coupe pas bien ?

Vérifiez que la lame est affûtée et qu'il n'y a pas d'herbe ou de débris coincés sous la tondeuse.

Comment entretenir la tondeuse JONSERED LM 2148 CMD ?

Nettoyez la lame après chaque utilisation, vérifiez régulièrement le niveau d'huile et remplacez le filtre à air selon le manuel d'utilisation.

Quelle est la capacité du réservoir de carburant ?

La tondeuse JONSERED LM 2148 CMD a une capacité de réservoir de 0,9 litre.

Où trouver des pièces de rechange pour la tondeuse ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés JONSERED ou sur le site officiel de la marque.

Comment stocker la tondeuse pour l'hiver ?

Vidangez le réservoir de carburant, nettoyez la tondeuse et rangez-la dans un endroit sec et protégé du gel.

MODE D'EMPLOI LM 2148 CMD JONSERED

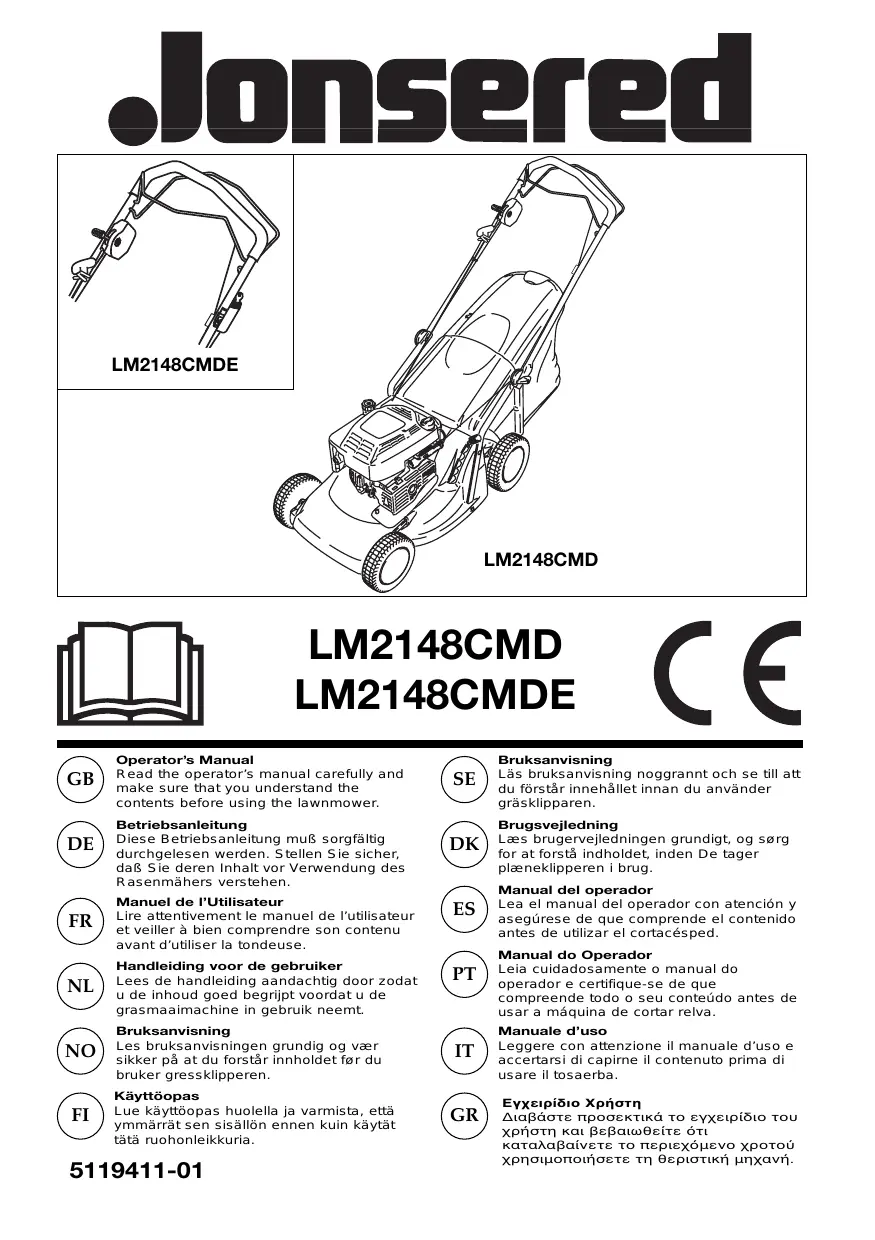

Manuel de l'Utilisateur

Lire attentivement le manuel de l'utilisteur et veiller à bien comprendre son content avant d'utiliser la tondeuse.

NL

1. Guidon
2. Bac de ramassage
3. Bidon d'huile
4. Manuel d'Instructions
5. Insert broyeur
6. Démarreur à clé (LM2148CMDE)
7. Etiquette d'advertissement
8. Plaquette d'identification
9. Chargeur (LM2148CMDE)

NL - INHOUD

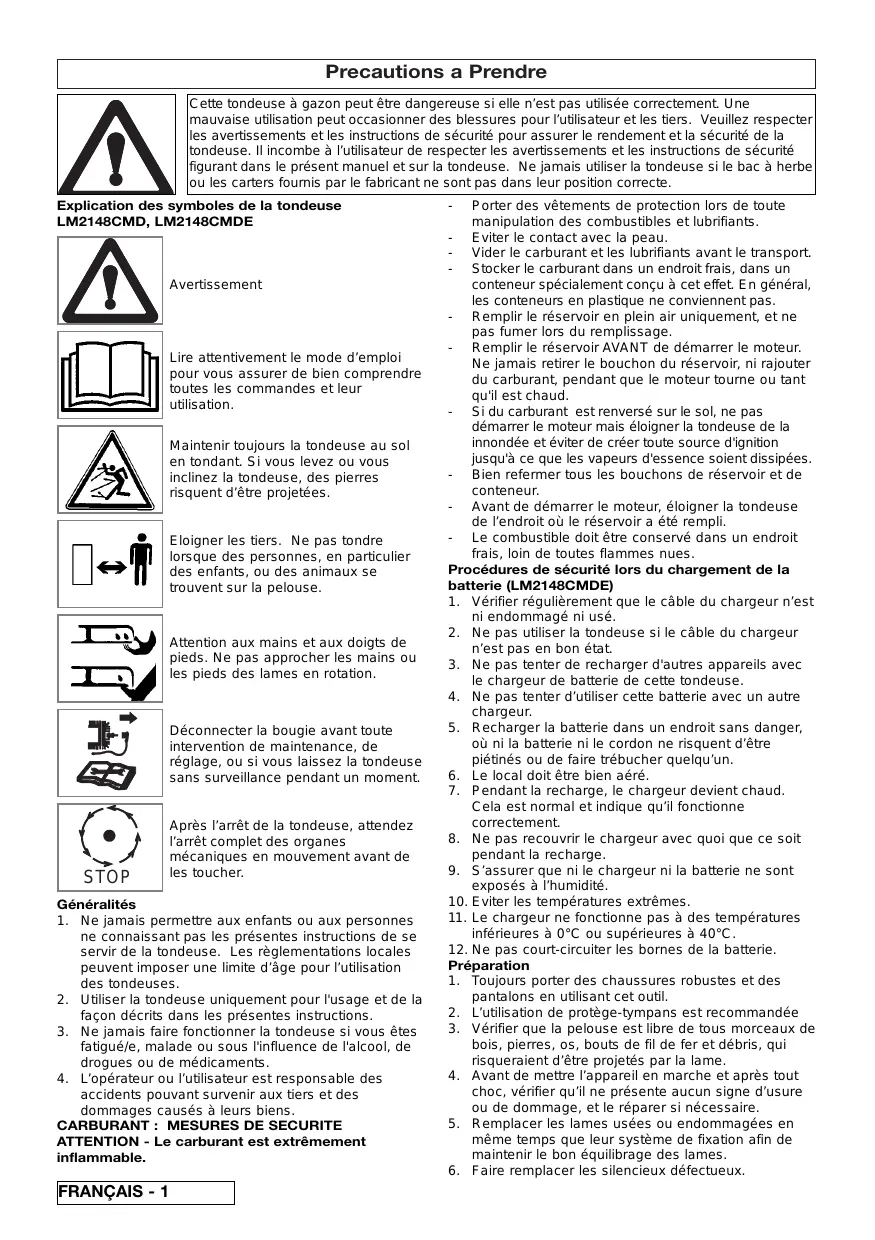

Cette tondeuse a gazon peut etre dangereuse si elle n'est pas utilisee correctement. Une mauvaise utilisation peut occasionner des blessures pour l'utiliser et les tiers. Veuillez respecter les averissements et les instructions de securié pour assurer le rendement et la sécurité de la tondeuse. Il incombe a l'utiliser de respecter les averissements et les instructions de securié figurant dans le present manuel et sur la tondeuse. Ne jamais utiliser la tondeuse si le bac à herbe ou les carters fournis par le fabricant ne sont pas dans leur position correcte.

Explication des symboles de la tondeuse LM2148CMD, LM2148CMDE

Avertissement

Lire attentivement le mode d'emploi pour vous assurer de bien comprendre toutes les commandes et leur utilisation.

Maintenir toujours la tondeuse au sol en tandant. Si vous levez ou vous inclinez la tondeuse, des pierres risquent d'être projétées.

Eloigner les tiers. Ne pas tondre lorsque des personnes, en particulier des enfants, ou des animaux se trouvent sur la pelouse.

Attention aux mains et aux doigts de pieds. Ne pasapprocher les mains ou les pieds des lames en rotation.

Déconnecter la bougie avant toute intervention de maintenance, de réglage, ou si vous laissez la tondeuse sans surveillance pendant un moment.

Après l'arrêt de la tondeuse, attendez l'arrêt complet des organes mécaniques en mouvement avant de les toucher.

Généralités

1. Ne jamais permettre aux enfants ou aux personnes ne connaissant pas les prsentes instructions de se servir de la tondeuse. Les reglementations locales peuvent imposer une limite d'age pour l'utilisation des tondeuses.
2. Utiliser la tondeuse uniquement pour l'usage et de la façon décrits dans les prsentes instructions.
3. Ne jamais faïre fonctionner la tondeuse si vous étés fatigué/e, malade ou sous l'influence de l'alcohol, de drogues ou de médicaments.
4. L'opérateur ou l'utilisateur est responsable des accidents pouvant survenir aux tiers et des dommages causés à leurs biens.

CARBURANT : MESURES DE SECURITE ATTENTION - Le carburant est extrémement inflammable.

• Porter des vêtements de protection lors de toute manipulation des combustibles et lubrifiants.
• Eviter le contact avec la peu.
  Vider le carburant et les lubricifants avant le transport.
• Stocker le carburant dans un endroit frais, dans un conteneur spécialément concu à ce effet. En général, les conteneurs en plastique ne convennent pas.
• Remplir le réseau en plein air uniquement, et ne pas fumer lors du remplissage.
• Remplir le réservoir AVANT de démarrer le moteur. Ne jamais-retirer le bouchon du réservoir, ni rajouter du carburant,pendant que le moteur tourne ou tant qu'il est chaud.
• Si du carburant est renversé sur le sol, ne pas démarrer le moteur mais éloigner la tondeuse de la innondée et éviter de creer toute source d'ignition jusqu'à ce que les vapeurs d'esence soient dissipées.
• Bien referrer tous les bouchons de réserve et de contueur.
• Avant de démarrer le moteur, éloigner la tondeuse de l'endetroit où le réservoir a été rempli.
• Le combustible doit être conservé dans un endroit frais, loin de toutes flammes nues.

Procedures de sécurité lors du chargement de la batterie (LM2148CMDE)

1. Verifier régulément que le cable du chargeur n'est ni endommagé ni usé.
2. Ne pas utiliser la tondeuse si le cable du chargeur n'est pas en bon etat.
3. Ne pas tenter de recharger d'autres apparèels avec le chargeur de batterie de cette tondeuse.
4. Ne pas tenter d'utiliser cette batterie avec un autre chargeur.
5. Recharger la batterie dans un endroit sans danger, où ni la batterie ni le cordon ne risquent d'être piétinés ou de faire trébucher celui'un.
6. Le local doit être bien aéré.
7. Pendant la recharge, le chargeur devient chaud. Cela est normal et indique qu'il fonctionne correctement.
8. Ne pas recouvrir le chargeur avec quoi que ce soitpendant la recharge.
9. S'assurer que ni le chargeur ni la batterie ne sont exposés à l'humidité.
10. Eviter les températures extrêmes.
11. Le chargeur ne fonctionne pas à des températures inférieures à 0^ ou supérieures à 40^ .
12. Ne pas court-circuiter les bornes de la batterie.

Preparation

1. Toutjours porter des chaussures robustes et des pantalons en utilisant c estutil.
2. L'utilisation de protège-tympans est recommandée
3. Vérifier que la pelopause est libre de tous morceaux de bois, pierres, os, bouts de fil de fer et débris, qui risqueraient d'être projétés par la lame.
4. Avant demettre l'appareil en marche et après tout chic, vérifier qu'il ne présenteault signe d'usure ou de dommage, et le réparer si nécessaire.
5. Remplacer les lames usées ou endommagées en même temps que leur système de fixation afin de maintainir le bon équilibrage des lames.
6. Faire remplacer les silencieux défectueux.

Fonctionnement

1. Ne pas faire fonctionner le moteur dans un endroit fermé où les gaz d'échéppement toxiques (monoxyde de carbone) risquent de s'accumuler.
2. N'utiliser la tondeuse qu'a la lumière du jour ou sous un bon éclairage artificiel.
3. Dans la mesure du possible, éviter de tandre de l'herbe mouillé.
4. Prendre garde de ne pas glisser sur l'herbe mouillée.
5. Sur les terrains en pente, veiller particulièrement à ne pas perdre l'équilibre, et porter des chaussures antiderapantes.
6. Tondre les terrains en pente perdiculairement à la pente et jamais de haut en bas ou de bas en haut.
7. Faire très attention lors des changements de direction sur des terrains en pente.
8. Tondre des terrains en pente ou des berges peut etre dangereux. Ne pas utiliser la tondeuse sur les talus ou pentes raides.
9. Ne pas recycler en tandant, vous pourriez trébucher.
   Marcher - ne jamais courir.
10. Ne pas tondre en tirant la tondeuse vers soi.
11. Arrête le moteur avant de faire passer la tondeuse sur les surfaces non gazonnées et pour transporter la tondeuse jusqu'à la pelouse et la ramener à son rangement.
12. Ne jamais faire fonctionner la tondeuse avec des protections endommagées ou sans protections.
13. Ne pas faire fonctionner le moteur à un régime trop élevé, et ne pas modifier les réglages du régulateur. Une vitesse excessive est dangereuse et réduit la longévité de la tondeuse.
14. Avant de démarrer le moteur: - si modèle avec frein moteur : actionner l'arceau frein moteur; - si modèle avec BBC : s'assurer que la lame est bien débrayée.
15. Toujours tenir les mains et les pieds éloignés de l'outil de coupe, eturtout en mettant le moteur en marche.
16. Ne pas incliner la tondeuse pendant le démarrage.
17. Ne pasapprocher lesmainde l'orifice d'éjection de l'herbe lorsquelé moteur est en fonctionnement.
18. Ne jamais soulever ou porter une tondeuse lorsque le moteur est en fonctionnement.
19. Le fil de la bougie peut être chaudi, le manipulier avec précaution.

20. Ne tenter aucune intervention de maintenance sur la tondeuse tant que le moteur est chaud.

21. Arrête le moteur, et attendre que la lame s'arrête de tourner.

22. avant de laisser la tondeuse sans surveillance;

23. Lächer la poignée de présence de l'opérateur pour stopper le moteur, attendre que la lame arrête de tournier, déconnecter le cable de la bougie et attendre que le moteur refroidisse:

24. avant de replir le réservoir.

25. avant de dégager une obstruction;
26. avant d'inspector, de nettoyer ou d'entretenir la tondeuse;
27. Si l'on heurte un objet. Ne pas redémarrer la tondeuse tant que l'on n'est pas certain/e que la tondeuse, dans son ensemble, peut fonctionner en toute sécurité.
28. si la tondeuse se met à vibrer de manière excessive. Effectuer une vérification immédiate. Des vibrations excessives peuvent être cause d'accidents.
29. Réduire le réglage de commande des gaz pendant la procédure d'arrêt du moteur, et, si le moteur est équipé d'un robinet d'arrêt, couper l'arrivée du carburant lorsqu'on a fini de tandre.

Entretien et entreprisesage

1. Pour assurer des conditions de sécurité optimes de fonctionnement, veiller à ce que tous les boulons, écrous et vis seront toujours bien serrés.
2. Inspectoré régulément le bac/sac à herbe pour détecter tout signe d'usure ou de déterioration.
3. Pour assurer la sécurité, replacer les pieces usées ou endommagées.
4. Pour remplaçer la lame, le boulon de lame, les rondelles et la turbine, utiliser uniquement les pièces spécifique pour cette tondeuse.
5. Ne jamais entrezposer la tondeuse avec du carburant dans le réservoir à l'intérieur d'unBATtement ou les vapeurs poursaient atteindre une flamme nue ou une éincelle.
6. Laisser le moteur refroidir avant d'entreposer la tondeuse dans un endroit fermé.
7. Pour réduire les risques d'incendie, débarrasser le moteur, le silencieux, le compartment de la batterie et la zone d'entreposage du carburant, de tous déchets d'herbe, de feuilles ou de graisse.
8. Si le réserve de carburant doit être vidangé, le faire en plein air.
9. Pendant les interventions de réglage, prendre soit de ne pas se coincer les doigts entre les lames en rotation et les pieces fixes de la machine.

Instructions De Montage

A2-a -écrous papillons Guidon

1. La tondeuse est livrée avec le guidon replie sur la machine. (A1)
2. Desserrer les écrous papillons (A2) situés de chaque côte de la tondeuse, et déplier le guidon.
3. Regler the guidon sur la position la plus comfortable (A3) et serrer les écrous papillons du guidon (A2) situés de chaque côtes de la tondeuse.

Lanceur à retard automatique

1. Déconnecter le fil de bougie.
2. Tirer l'arceau de sécurité (B1) pour libérer le frein du moteur.

Il est impératif de libérer le frein en rapprochant la poignée de sécurité du guidon, avant de tirer sur la corde du lanceur

1. Placer le cordon dans le guide-cable de la poignée inférieure (B2).
2. Placer le cordon dans le guide-cable de la poignée supérieure. (B3)

Montage du bac de ramassage

1. Soulever le volet de sécurité. (C1)
2. Placer le bac sur la machine. (C2)
3. Reposer le volet de sécurité sur le bac (C3). Verifier que le bac est bien fixé.

Note: Vérifier qu'il ne reste aucun espace entre le volet d'éjection et le bac

Lorsqu'on ne désire pas ramasser l'herbe, utiliser la tondeuse sans bac. S'assurer que le volet d'éjection est bien abaisse.

Notes Sur Le Moteur

Huile

1. Vérifier régulièrement le niveau d'huile et au minimum toutes les 5 heures de fonctionnement.
2. Ajouter de l'huile si nécessaire pour que le niveau reste toujours au niveau FULL (plein) de la jauge.
3. Utiliser une huel pour moteur à quatre temps SAE 30 de bonne qualité.
4. Pour faire le plein d'huile: a) Déposer le bouchon du réservoir d'huile. (D1) b) Remplir jusqu'à ce que le niveau FULL de laJAuge soit atteint. (D2)
5. Remplacer l'huile après les 5 premières heures de fonctionnement et ensuite toutes les 25 heures d'utilisation.
6. Remplacer toujours l'huile lorsqu'le moteur est tiède - mais pas chaud - Ne jamais intervenir sur un moteur chaud.

Essence

1. Utiliser de l'essence sans plomb ordinaire fraîche.
2. Ne pas faire le plein lorsque le moteur est chaud.
3. Ne pas faire le plein tout en fumant.
4. Ne pas faire le plein lorsque le moteur tourne.
5. Pour éviter d'introduire des saletés dans le circuit de carburant, essuyer toute trace d'herbe ou de graissé du bouchon du réservoir avant de le dévisser. (E1)
6. Il est recommendé de faire le plein avec un entonnoir muni d'un contrôle. (E2)
7. Essyer tout déversement accidentel avant de faire démarrer le moteur.

Note: Eloigner la tondeuse de l'endetroit où le réservoir a eté rempli avant de démarrer.

Demarrage - Amorçage Du Moteur

Note: Avant de faire démarrer le moteur pour la première fois, faire le plein d'huile et d'essence comme indiqué ci-dessus dans la section Huile et Essence. L'amorgage n'est pas normalement requis pour faire redémarrer un moteur chaud. Mais il peut s'avérer nécessaire par temps frais.

Premier démarrage

1. Mettre la commande de gaz sur RAPIDE ^+ comme illustré dans la section Fonctionnement - Demarrage et Arrêt.

2. Appuyer fermement cinq fois sur la pompe d'amorcege (F).

3. Suivre les instructions de la section Fonctionnement - Demarrage et Arrêt.

4. Si le moteur ne démarre pas au bout de trois tractions sur le cordon, appuyer trois fois sur la pompe d'amorçage et recommencer à l'étape n°3.

Demarrages ultérieurs

1. Mettre la commande de gaz sur RAPIDE ^+ et appuyer fermement trois fois sur la pompe d'amorcege avant de faire demarrer le moteur. (Si le moteur s'est arrêté à cause d'une panne d'essence, refaire le plein et appuyer trois fois sur la pompe d'amorcege).

Fonctionnement - Demarrage et Arret

G3-a - Lanceur à retard automatique

Démarrage et Arrêt - LM2148CMD

Demarrage

1. Connecter le fil de bougie.
2. Mettre la commande de gaz sur RAPIDE ^+ avant de demarrer. (G1)
3. Rapprocher l'arceau de sécurité (CPO) du guidon, pour libre le frein moteur et la lame. (G2)
4. Tirer à fond la corde du lanceur vers soi, et renouveler l'opération si nécessaire. (G3)
5. Une fois que le moteur tourne, le laisser tourner 30 secondes avant de commencer l'utilisation.

Embrayage de la marche avant

1. La marche avant s'embraye et se débraye avec l'arceau de traction situé en haut du guidon (G4).
2. Si'on relèche l'arceau de traction, la tondeujse s'arrête automatiquelement.

Arret

1. Relacher l'arceau de traction.
2. Relacher l'arceau de sécurité CPO.

Demarrage et Arrêt - LM2148CMDE Demarrage

1. Suivre les étapes 1-3 comme pour la LM2148CMD.
2. Tourner la clé et la maintainir jusqu'à ce que le moteur démarre (H). La clé returne à sa position initiale lorsqu'on la lâche.
3. Si le moteur ne démarre pas lorsqu'on tourne la clé, il se peut que la batterie ai besoin d'être rechargée.

Embrayage de la marche avant - Voir LM2148CMD Arrêt - Voir LM2148CMD

Note: Il est possible de faire demarrer la tondeuse LM2148CMDE en suivant les étapes 1-5 de la section Demarrage et Arrêt - LM2148CMD.

Demarrage a clé uniquely - Pendant qu'elle tond, la tondeuse recharge la batterie.

Utilisation - Tonte Du Gazon

Comment tondre une pelouse

1. Toujours tondre en tenant correctement la tondeuse (J1).
2. Commencer par tandre le bord de la pelouse, puis tandre par bandes paralleilles en sens alternés (J2).
3. Tondre deux fois parSEMaine pendant la belle saison.Votere pelouse souffrira si plus d'un tiers de sa hauteur est coupé en une seule fois;de plus ceci peut entrainer un mauvais ramassage.

Note: Ne pas dépasser les capacities de la tondeuse. Pour couper de l'herbe haute et épaissé, une première tonte avec la hauteur de coupe régée sur la position la plus haute (voir Hauteur de Coupe) réduira la charge sur le moteur et évitera d'endommager la tondeuse.

Réglage de la hauteur de coupe

1. On règle la hauteur de coupe en sortant le levier de réglage des fentes de positionnement et en le remettant sur la position voulue. (J3)

Utilisation - Tonte Du Gazon

Indicateur de ramassage d'herbe

1. La tondeuse est munie d'un indicateur de ramassage d'herbe, qui signale lorsqu'il faut vider le bac. (J4)
2. Lorsque la bille est en haut du tube, la tondeuse ramasse l'herbe.
3. Lorsque la bille commence à descendre, il est temps de vider le bac. Laisser le moteur tourner 10 secondes avec la tondeuse en position stationnaire. Relâcher l'arceau de sécurité et sorting le bac pour le vider. (J5)

Vidange du bac de ramassage

1. Libérer l'attache du bac. (J6)

2. Detacher le sac de ramassage du bac. (J7)

3. Vider le bac. (J8)

Broyage

1. La tondeuse est munie d'un insert broyeur. (J9)
2. Arrerter la tondeuse comme décrit dans la section Fonctionnement - Demarrage et Arrêt, et déconnecter la bougie.
3. Soulever le volet de sécurité. Introduire l'insert broyeur dans le canal d'éjection. (J10)
4. Vérifier que l'insert broyeur est bien fixé. (J11)
5. L'insert broyeur empêche la tondeuse de ramasser l'herbe en obstruant le canal d'éjection. (J12)
6. Veiller à bien referrer le volet de sécurité. (J13)

Entretien

IMPORTANT: Ne tenter aucune intervention de maintenance sur la tondeuse pendant que le moteur est chaud.

Nettoyage

IMPORTANT: Ne jamais utiliser d'eau pour nettoyer la tondeuse. Ne pas utiliser de produits chimiques, y compris l'essence, ni de solvants, car certains risqueraient de détruire des pieces critiques en plastique.

1. Eliminer l'herbe accumulée sous le carter avec une Brosse (K1 & K2).
2. A l'aide d'une brosse douce, éliminer les brins d'herbe des entretes et sorties d'air du moteur (K3), du dispositif de réglage de la hauteur de coupe (K4), autour des roues (K5) et du bac (K6 et K7).
3. Essuyer la surface de la tondeuse avec un chiffon sec.

Système de Coupe

Dépose de la lame (L)

• Déconnecter la bougie.
• A l'aide d'une clé, desserre le boulon de lame en le faisant tourner en sens anti-horaire.
• Déposer le boulon de lame, la lame et la rondelle
• Vérifier qu'il n'y a peu demmage et nettoyer si nécessaire

Pose de la lame (L)

1. Monter la lame avec les bords coupants diriges vers l'extérieur de la machine.

2. Remonter le boulon de lame au travers de la lame et de la rondelle.

3. Tenir fermement et serrer le boulon de lame avec une clé. Ne pas serrer trop fort.

Toujours manipuler la lame avec soin - ses bords tranchants peuvent:blesser.

PORTER DES GANTS.

Changer la lame toutes les 50 heures d'utilisation ou au moins une fois tous les 2 ans,quel que soit son état.

Si la lame est fissurée ou endomagée, la replacer par une lame neue.

Comment recharger la batterie (LM2148CMDE UNIQUEMENT)

M1 - Faisceau de câbles

M2 - Prise de raccordement du chargeur

M3 - bouchon

1. Arrête la tondeuse.
2. Deconnecter la bougie.
3. Déposer le bouchon de la prise de raccordement du chargeur situé dans la partie BASSE du faisceau électrique (M).
4. Raccorder la prise du chargeur à celle du faisceau.
5. Connecter le chargeur à une prise secteur.
6. La recharge commence.
7. Laisser recharger 24 heures.
8. Àprous la recharge, déconnecter le chargeur de la prise secteur et de la prise faisceau.
9. Remettez le bouchon sur la prise du faisceau.
10. La tondeuse est maintainant prete a etre utilisée.

INFORMATIONS CONCERNANT L'ENVIRONNEMENT

Les articles Electrolux Outdoor Products sont fabriqués conformément à un Systeme de Gestion de l'Environnement (ISO 14001) qui utilise, autant que possible, des composants fabriqués dans le respect de l'environnement, conformément aux procédures de l'entreprise, et ayant le potentiel d'être recyclés à la fin de leur vie utile.

L'emballage est recyclable et les composants en plastique sont identifiés (dans la mesure du possible) pour leur permettre d'être recyclées selon leur catégorie.
- Prendre l'environnement en considération lors de la mise au rebut du produit à la fin de sa vie utile.
Si nécessaire, consulter les services municipaux pour toute information concernant la mise au rebut.

MISE AU REBUT DES BATTERIES

• Porter la batterie dans une Station Service agrée ou au dépôt de recyclage de votreLOCALité.
• Ne PAS jeter les batteries avec les ordures menagères.
• Les batteries au plomb peuvent être dangereuses et doivent être mises au rebut

uniquement dans un centre de recyclage agreeé en conformité avec les règlements européens.

• NE PAS jeter la batterie dans l'eau.
  NE PAS incinérer.

MISE AU REBUT DES COMBUSTIBLES ET LUBRIFIANTS

• Porter des vêtements de protection lors de toute manipulation des combustibles et lubrifiants.
• Eviter le contact avec la peau.
  Vider le carburant et les lubricifants avant le transport.
• Consulter les services municipaux pour toute information concernant le centre de recyclage et mise au rebut le plus proche.
• Ne PAS jeter les combustibles et lubrifiants avec les ordures menagères.
• Les déchets de combustibles et lubrifiants sont dangereux et doivent être mis au rebut uniquement dans un centre/agréé.
• NE PAS jeter les déchets de combustibles et lubrifants dans l'eau.
  NE PAS incinérer.

Entretien

Comment remplacer la batterie

1. La batterie est située sous un capot, derrière le moteur.
2. Arreter la tondeuse et deconnecter la bougie.
3. Déposer les vis du capot.
4. Déposer le capot pour avoir accès à la batterie.

IMPORTANT: Les batteries de remplacement devont être recharges avant usage.

S'assurer que ni le chargeur ni la batterie ne sont exposés à l'humidité.

On peut replacer le bloc de batterie en retirant la batterie de son boitier et en déconnectant le bloc de batterie des cables de batterie.

Conseils généraux sur la batterie rechargeable

1. Le temps de charge est de 24 heures.
2. En usage normal, la batterie est rechargée automatiquement lorsque le moteur est en fonctionnement.
3. Pour la garder dans son est optimat, la batterie doit être rechargesée au moins une fois tous les six mois.
4. Dépasser la périodicité de recharge de la batterie peut entrainer une réduction de la durée de vie de cette batterie.
5. Protégé le cable électrique. Ne jamais transporter la batterie en la tenant uniquement par le cable.
6. Si, après une longue durée d'utilisation, la batterie s'épuise rapidement après une charge complète de 24 heures, elle a sans doute besoin d'être replacée.
7. Ne pas tenter d'ouvrir le boitier de la batterie.
8. Nettoyer uniquement en essuyant avec un chiffon doux et sec.
9. Ne jamais utilise de chiffon mouillé ni de liquides inflammables comme l'essence, le white spirit, les diluants, etc.
10. Mettre les vieilles batteries au rebut en respectant les consignes de sécurité.

Le cable du frein moteur doit tout然是 regle pour arreré le moteur dans les 3 seconds.

PRUDENCE! Pour le réglage s'adresser à un concessionnaire agree.

A la fin de la belle salle

1. Remplacer la lame, les boulons, les écrous et les vis si nécessaire.
2. Nettoyer la tondeuse à fond.
3. Demander au Centre Avres-Vente de nettoyer le filtre a air et d'effectuer toute intervention de maintenance ou de réparation nécessaire.
4. Vidanger I'huile et I'essence.

Remisage de la tondeuse

1. Ne pas remisser la tondeuse depuis la fin d'une tente.
2. Attende que le moteur refroidisse pour éviter tout risque d'incendie.
3. Nettoyer la tondeuse.
4. Remisser la tondeuse dans un local frais et sec ou elle sera à l'abri de tout dégât.

Recommendations pour les révisions

Cet apparéil n'est identifié que par une plaque de qualité de produit, argente et noire.

Lire attentivement le mode d'emploi pour vous assurer de bien comprendre toutes les commandes et leur utilisation.

Programme de maintenance du moteur

Respecter les intervalles heures ou de calendrier, si la tondeuse est peu utilisée. Effectuer ces opérations plus fréquement si la tondeuse est utilisée dans des conditions difficilles.

Cinq premières heures - Changer l'huile.

Toutes 5 heures ou tous les jours - Vérifier le niveau d'huile. Nettoyer la protection pour les doigs. Nettoyer aujourdour silieux et d'échéancement.

Toutes les 25 heures ou chaque saison - Remplacer l'huile si la tondeuse est utilisée sous de fortes charges ou si la température ambiente est élevée. Nettoyer le filtre à air.

Toutes les 50 heures ou chaque saisson - Remplacer l'huile. Inspector le pare-étincelles si la tondeuse en est équipée.

Toutes les 100 heures ou chaque saison - Nettoyer le circuit de refroidissement*. Changer la bougie.

• Nettoyer plus souvent la tondeuse si elle est utilisée dans des conditions poussiéresses, lorsque des particules sont en suspension dans l'air ou après une longue'utilisation dans de l'herbe haute et sèche.

Entretien du moteur et Garantie

Le moteur qui équipe la tondeuse est garanti par son fabricant. Pour obtenir toute information complémentaire, s'adresser à un agent de la marque comme indiqué ci-dessous.

Briggs and Stratton

Vous trouvezez l'adresse du concessionnaire Briggs et Stratton dans l'annulaire téléphonique des Pages Jaunes.

Recherche de pannes

Le moteur ne démarre pas

1. S'assurer que l'arceau de sécurité est en position de départ

2. Vérifier que la commande de gaz est sur la position ^+

3. Vérifiez qu'il y a suffisamment de carburant dans le réservoir et que le trou de ventilation du bouchon est bien dégagé.

4. Retirer et sécher la bougie.

5. L'essence peut être trop vite, la changer. Une fois l'essence changée, il peut se passer un certain temps avant que l'essence neuve passée à travers le contrôle.

6. Vérifier que le boulon de lame est serré. Un boulon desserré peut causer des difficultés au démarrage.

7. Si le moteur ne demarre toujours pas, déconnecter immeditement le fil de bougie.

8. CONTACTER LA STATION SERVICE AGREE. Le moteur ne tourne pas (modèle à démarrage électrique seulement)

1. S'assurer que l'arceau de sécurité est en position de départ

2. La batterie est à plat - faire démarrer la tondeuse à la main.

3. Si le moteur ne tourne toujours pas, déconnecter immeditatement le fil de bougie.

4. CONTACTER LA STATION SERVICE AGREE.

Manque de puissance et/ou surchauffe du moteur

1. Verifier que la commande de gaz est sur la position "normale".

2. Déconnecter le fil de bougie et laisser le moteur refroidir.

3. Enlever les brins d'herbe et les débris accumulés autour du moteur et des admissions d'air, et sous le carter (y compris le canal d'éjection et le ventilateur).

4. Nettoyer le fjlore à air (Demander à la station service agreeé de nettoyer à fond le fjlore à air).

5. L'essence peut être trop vite, la changer. Une fois l'essence changée, il peut se passer un certain temps avant que l'essence neuve passée à travers le contrôle.

6. Si le moteur manque toujours de puissance, et/ou surchauffe, déconnecter immédiatement le fil de bougie.

7. CONTACTER LA STATION SERVICE AGREE.

1. Déconnecter le fil de bougie.
2. Vérifier que la lame est montée correctement.
3. Si la lame est usee ou abimee, la replacar par une neue.
4. Si les vibrations persistent, déconnecter immédiatement le fil de bougie.
5. CONTACTER LA STATION SERVICE AGREE.
