BEDIENUNGSANLEITUNG LM 2148 CMD JONSERED

Betriebsanleitung Diese Betriebsanleitung muß sorgfältig durchgelesen werden. Stellen Sie sicher, daß Sie deren Inhalt vor Verwendung des Rasenmähers verstehen.

- INHALT Griffeinheit Grasauffangbehälter Ölflasche Bedienungsanweisung Einsatzteil zur Mulchgewinnung Schlüsselstart (LM2148CMDE) Warnetikett Produkttypenschild Batterieladegerät (LM2148CMDE)

5. CONSULT YOUR LOCAL APPROVED SERVICE

CENTRE. Sicherheitsmaßnahmen Bei nicht ordnungsgemäßer Verwendung kann dieser Rasenmäher gefährlich sein! Dieser Rasenmäher kann den Bediener und andere schwer verletzen; die Warnhinweise und Sicherheitsvorschriften müssen unbedingt beachtet werden, damit eine angemessene Sicherheit und Leistung beim Gebrauch dieses Rasenmähers gewährleistet werden kann. Der Bediener ist dafür verantwortlich, die in dieser Betriebsanleitung und am Rasenmäher gegebenen Warn- und Sicherheitshinweise zu beachten. Den Rasenmäher nur dann verwenden, wenn der vom Hersteller bereitgestellte Grasauffangbehälter oder die Schutzvorrichtungen korrekt angebracht sind. Erklärung der am LM2148CMD, LM2148CMDE befindlichen Symbole Achtung Die Betriebsanleitung muß sorgfältig durchgelesen werden, um sicherstellen zu können, daß alle Steuerelemente und deren Funktion verstanden werden. Der Rasenmäher muß während des Mähens immer auf dem Boden bleiben. Durch Kippen oder Anheben des Rasenmähers können Steine fortgeschleudert werden. Es dürfen sich keine Personen in der Nähe befinden. Es darf nicht gemäht werden, wenn sich Personen, insbesondere Kinder, oder Haustiere im Mähbereich befinden. Nehmen Sie sich davor in acht, daß der Rasenmäher nicht in Ihre Zehen oder Hände schneiden kann. Hände oder Füße dürfen sich nicht in der Nähe des rotierenden Messers befinden. Die Zündkerzenzuleitung muß getrennt werden, bevor Wartungsarbeiten, Reinigungen oder Einstellungen ausgeführt werden oder der Rasenmäher unbeaufsichtigt bleibt. STOP Das Messer wird sich noch weiterdrehen, nachdem die Maschine ausgeschaltet wurde. Warten, bis alle Maschinenteile zum vollständigen Stillstand gekommen sind, bevor diese berührt werden. Allgemeines

1. Kinder oder Personen, die nicht mit der

ordnungsgemäßen Benutzung dieses Rasenmähers vertraut sind, dürfen auf keinen Fall, den Rasenmäher benutzen. Örtliche Vorschriften enthalten ggf. Altersbeschränkungen.

2. Den Rasenmäher in der in dieser Betriebsanleitung

beschriebenen Art und Weise und nur für die vorgesehenen Funktionen verwenden.

3. Den Rasenmäher nie verwenden, wenn Sie müde

oder krank sind oder unter dem Einfluß von Alkohol, Drogen oder Arzneimitteln stehen.

4. Der Bediener oder Benutzer ist für Unfälle anderer

Personen, und für die Gefahr, der sie oder deren Eigentum ausgesetzt werden, verantwortlich. Angaben zur Sicherheit bei der Verwendung von Kraftstoff ACHTUNG - Benzin ist leicht entzündbar Beim Umgang mit Kraftstoffen und Schmiermitteln muß Schutzkleidung getragen werden.

Hautkontakt vermeiden. Benzin und Motorenöl vor dem Transportieren des Produkts ablassen. Kraftstoff an einem kühlen Ort in einem Behälter, der speziell für diesen Zweck vorgesehen ist, aufbewahren. Im allgemeinen sind Plastikbehälter nicht geeignet. Nur draußen auftanken und während des Nachfüllens nicht rauchen. Kraftstoff einfüllen, BEVOR der Motor gestartet wird. Niemals den Einfüllverschluß entfernen oder Kraftstoff einfüllen, während der Motor läuft oder noch heiß ist. Falls Benzin verschüttet wird, darf der Motor nicht gestartet werden. Die Maschine muß vom Bereich, in dem das Benzin verschüttet wurde, entfernt werden; es muß darauf geachtet werden, daß keine Entflammungsmöglichkeit geschaffen wird, bis sich die Benzindämpfe vollständig aufgelöst haben. Alle Kraftstofftank- und Behälterdeckel wieder an ihrer korrekten Position anbringen. Den Rasenmäher vor dem Starten vom Bereich, an dem er aufgetankt wurde, entfernen. Kraftstoff muß an einem kühlen Ort, weg von offenen Flammen aufbewahrt werden. Sicherheitsmaßnahmen beim Aufladen des Akkus (LM2148CMDE)

1. Das Kabel des Ladegeräts regelmäßig auf

Beschädigungen oder Abnutzungserscheinungen überprüfen.

2. Den Rasenmäher nur dann verwenden, wenn das

Kabel des Ladegeräts in gutem Zustand ist.

3. Es darf nicht versucht werden, andere Produkte mit

dem für diese Einheit vorgesehenen Ladegerät aufzuladen.

4. Es darf nicht versucht werden, ein anderes

Ladegerät zum Aufladen des Akkus zu verwenden.

5. Das Aufladen darf nur an einem sicheren Ort

ausgeführt werden, wo Personen nicht auf den Akku oder die Schnur treten oder darüber stolpern können.

6. Der Ort sollte eine gute Belüftung haben.

7. Während des Aufladens wird das Ladegerät warm.

Dies ist ganz normal und weist nur darauf hin, daß das Ladegerät in Betrieb ist.

8. Das Ladegerät darf während des Betriebs mit nichts

9. Es muß sichergestellt werden, daß weder Ladegerät

noch Akku Feuchtigkeit ausgesetzt sind.

10. Es müssen extreme Temperaturen vermieden

11. Das Ladegerät ist nicht unter dem Gefrierpunkt oder

über 40°C betriebsfähig.

12. Die Akkuklemmen dürfen nicht kurzgeschlossen werden.

1. Bei Arbeiten mit Ihrem Gerät müssen Sie immer

feste Schuhe und lange Hosen tragen.

2. Es wird empfohlen, einen gehörschutz zu tragen.

3. Sicherstellen, daß keine Stecken, Steine, Knochen,

Draht oder Schutt auf dem Rasen liegen; sie könnten durch das Messer fortgeschleudert werden.

4. Vor der Verwendung und nach Erhalt eines kräftigen

Stoßes muss die Maschine auf Anzeichen eines Verschleisses oder einer Beschädigung überprüft und bei Bedarf die entsprechenden Reparaturarbeiten ausgeführt werden.

5. Abgenutzte oder beschädigte Messer müssen zusammen

mit ihren Befestigungen als ganze Sätze ausgewechselt werden, um das Gleichgewicht beizubehalten.

6. Fehlerhafte Schalldämpfer auswechseln lassen.

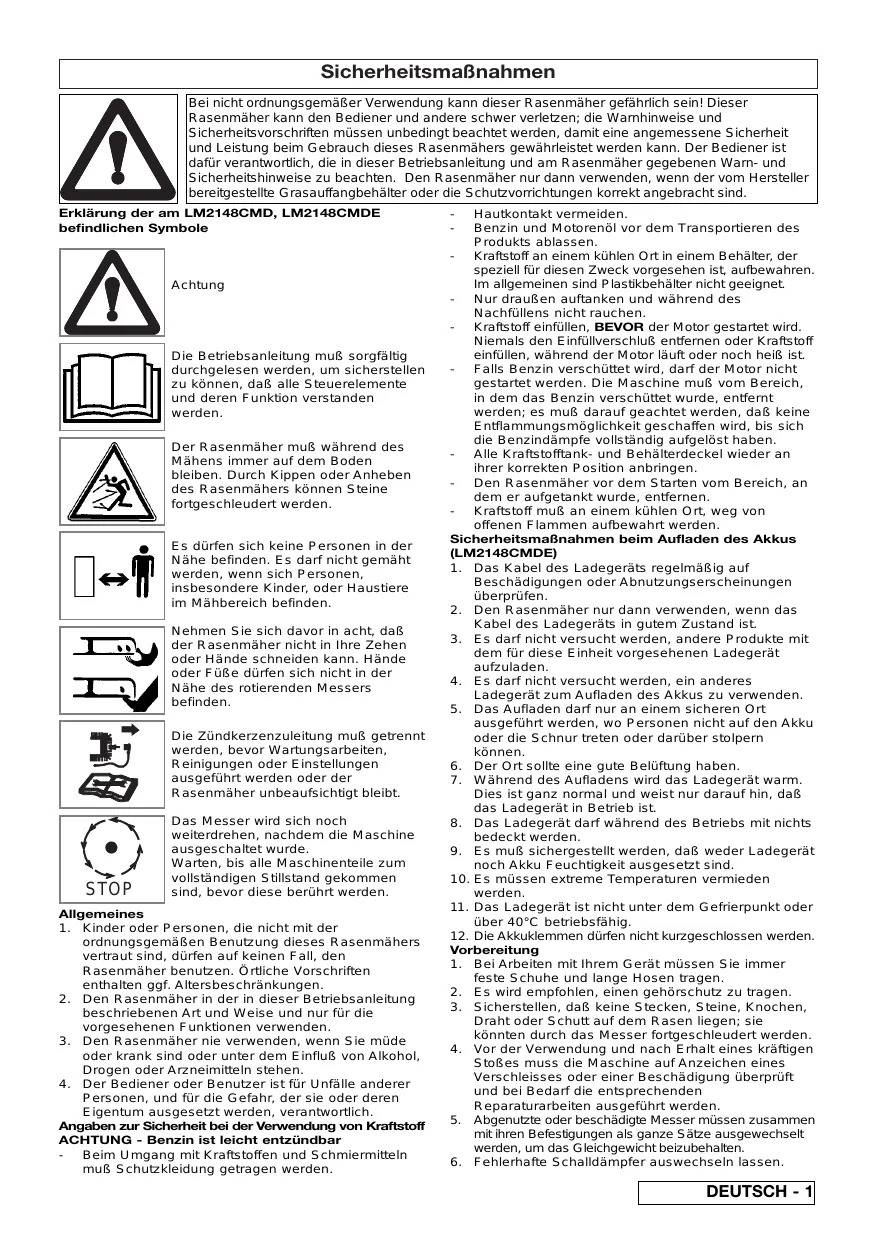

DEUTSCH - 1 Sicherheitsmaßnahmen Verwendung

1. Den Motor nicht in einem geschlossen Bereich

laufen lassen, wo sich Abgase (Kohlenmonoxid) ansammeln können.

2. Den Rasenmäher nur bei Tageslicht oder guter

künstlicher Beleuchtung verwenden.

3. Rasenmäher sollten, wenn möglich, nicht in nassem

Gras verwendet werden.

4. In nassem Gras ist Vorsicht geboten, da Sie leicht

Ihren Halt verlieren können.

5. An Hängen muß sichergestellt werden, daß Sie

einen sicheren Halt haben und rutschfeste Schuhe tragen.

6. Hänge nie von oben nach unten, sondern immer

quer zum Hang mähen.

7. Seien Sie besonders vorsichtig, wenn Sie die

Richtung am Hang ändern.

8. Das Mähen an Bänken und Hängen kann gefährlich

sein. Nicht an Bänken oder steilen Hängen mähen.

9. Beim Mähen nicht rückwärtsgehen, da Sie stolpern

könnten. Beim Mähen nur gehen, niemals laufen.

10. Beim Mähen den Rasenmäher nie in Ihre Richtung

11. Den Motor ausschalten, bevor er über andere

Oberflächen als Gras geschoben oder zu und vom zu mähenden Bereich transportiert wird.

12. Den Rasenmäher niemals mit beschädigten oder

nicht angebrachten Schutzvorrichtungen verwenden.

13. Den Motor nicht überdrehen oder die

Reglereinstellungen ändern. Eine übermäßige Geschwindigkeit ist gefährlich und reduziert die Benutzungsdauer des Rasenmähers.

14. Vor dem Starten alle Messer- und

Antriebskupplungen ausrücken.

15. Niemals Hände oder Füße in die Nähe der

Schneidvorrichtung bringen, insbesondere beim Einschalten des Motors.

16. Den Rasenmäher beim Starten des Motors nicht

17. Während der Motor läuft, dürfen sich Ihre Hände

niemals in der Nähe der Grasauslaßöffnung befinden.

18. Einen Rasenmäher niemals anheben oder tragen,

wenn der Motor noch läuft.

19. Die Zündkerzenzuleitung kann heiß sein - deshalb ist

beim Umgang damit Vorsicht geboten.

20. Es dürfen keine Wartungsarbeiten an Ihrem Rasenmäher

ausgeführt werden, solange der Motor noch heiß ist.

21. Den Motor ausschalten und warten, bis das Messer

zum vollständigen Stillstand gekommen ist: bevor der Rasenmäher unbeaufsichtigt bleibt;

22. Den Motorbremsbügel zum Stoppen des Motors

loslassen. Warten, bis das Messer zum vollständigen Stillstand gekommen ist, die Zündkerzenleitung trennen und warten, bis der Motor abgekühlt ist: bevor Benzin nachgefüllt wird; bevor eine Blockierung entfernt wird; bevor der Rasenmäher überprüft oder gereinigt wird oder Arbeiten daran ausgeführt werden; wenn Sie einen Gegenstand treffen. Der Rasenmäher darf erst dann wieder verwendet werden, wenn absolut sichergestellt wurde, daß sich der gesamte Rasenmäher in einem sicheren Betriebszustand befindet; wenn der Rasenmäher anfängt, ungewöhnlich stark zu vibrieren. In diesem Falle muß er sofort überprüft werden. Ein übermäßiges Vibrieren kann Verletzungen verursachen.

23. Während der Motor abgestellt ist, die

Gashebeleinstellung reduzieren, und falls der Motor mit einem Absperrventil versehen ist, die Kraftstoffzufuhr nach dem Mähen abschalten. Wartung und Lagerung

1. Alle Muttern, Bolzen und Schrauben müssen fest

angezogen sein, damit ein sicherer Betriebszustand des Rasenmähers gewährleistet ist.

2. Die Grasauffangvorrichtung häufig auf Verschleiß

und schlechten Zustand überprüfen.

3. Abgenutzte oder beschädigte Teile müssen für einen

sicheren Zustand ausgewechselt werden.

4. Nur für dieses Produkt spezifizierte Messer,

Messerbefestigungsschrauben, Distanzscheiben und Gebläserad beim Auswechseln verwenden.

5. Den Rasenmäher niemals mit Kraftstoff im Tank in

einem Gebäude abstellen, wo Dämpfe eine offene Flamme oder einen Funken erreichen können.

6. Der Motor muß zuerst abgekühlt sein, bevor der

Rasenmäher in einen geschlossenen Bereich gestellt wird.

7. Um die Brandgefahr zu reduzieren, müssen Motor,

Schalldämpfer, Gehäuse und Kraftstoffaufbewahrungsbereich frei von Gras, Blättern oder übermäßig viel Schmierfett gehalten werden.

8. Falls der Kraftstofftank entleert werden muß, sollte

dies draußen geschehen.

9. Bei der Einstellung des Rasenmähers darauf achten, daß

Sie Ihre Finger nicht zwischen den beweglichen Messern und feststehenden Teilen der Maschine einklemmen. Gemäß den Vorschriften zur Lärmverhütung Betrieb werktags nicht von 13.00 Uhr bis 15.00 Uhr und von

19.00 Uhr bis 7.00 Uhr und auch nicht an Sonn- und Feiertagen. Bitte beachten Sie außerdem mögliche

zusätzliche örtliche Vorschriften. Montageanweisungen A2-a - Griffeinstellvorrichtung Griffeinheit

1. Bei Lieferung sind die Griffe des Rasenmähers auf

das Produkt heruntergeklappt. (A1)

2. Die Griffeinstell-vorrichtungen (A2) auf beiden

Seiten des Rasenmähers lockern und die Griffeinheit anheben.

3. Die Griffeinheit in die Position bringen, die für Sie am

bequemsten ist (A3) und die Griffeinstell-vorrichtungen (A2) auf beiden Seiten des Rasenmähers anziehen. Zugstarter

1. Die Zündkerzen-zuleitung trennen.

2. Die Bedienerpräsenz-Kontrollvorrichtung (OPC)(B1)

ziehen, um die Bremse am Motor zu lösen. Die Bremse muß durch Ziehen des OPC-Bügels zum Griff gelöst werden, bevor die Schnur herausgezogen wird. DEUTSCH - 2

3. Die Schnur an der Zugschnurführung am unteren

Griff festmachen. (B2)

4. Die Schnur an der Zugschnurführung am oberen

Griff festmachen. (B3) Anbringen des Grasauffangbehälters

1. Die Schutzklappe anheben. (C1)

2. Den Grasauffangbe-hälter an der Maschine

3. Die Schutzklappe über den Grasauffangbe-hälter

positionieren. (C3). Dabei muß sichergestellt werden, daß der Grasauffang-behälter richtig positioniert ist. Hinweis: Es muß sichergestellt werden, daß kein Zwischenraum zwischen Schutzklappe und Grasauffangvorrichtung vorhanden ist. Wenn kein Grasauffang erforderlich ist, kann der Rasenmäher ohne Grasauffangvorrichtung verwendet werden. Dabei muß sichergestellt werden, daß die Schutzklappe vollständig geschlossen ist. Angaben Zum Motor

1. Den Ölstand regelmäßig nach jeweils 5

Betriebsstunden überprüfen.

2. Je nach Erfordernis Öl hinzufügen, um den Ölstand

auf der VOLL-Markierung am Pegelstab zu halten.

3. Ein hochwertiges SAE 30 Viertaktöl verwenden.

4. Wenn Öl nachgefüllt werden muß:

a) Den Öleinfüllverschluß entfernen. (D1) b) Öl bis zur VOLL-Markierung am Pegelstab einfüllen.(D2)

5. Das Öl nach den ersten fünf Betriebsstunden und

danach nach jeweils 25 Betriebsstunden wechseln.

6. Das Öl immer dann wechseln, wenn der Motor noch

warm - jedoch nicht zu heiß - ist. Es dürfen niemals Wartungsarbeiten bei heißem Motor ausgeführt werden. Benzin

1. Frisches bleifreies Normalbenzin verwenden.

2. Den Kraftstofftank nicht füllen, wenn der Motor heiß ist.

3. Während des Auffüllens des Tanks darf nicht

4. Den Kraftstofftank nicht füllen, während der Motor läuft.

5. Damit kein Schmutz in das Kraftstoffsystem

gelangen kann, muß Gras und Schmutz vom Benzineinfüllverschluß entfernt werden, bevor dieser aufgeschraubt wird.(E1)

6. Es wird empfohlen, den Tank über einen Trichter mit

Filter zu füllen.(E2)

7. Vor dem Starten des Motors muß verschüttetes

Benzin entfernt werden. Hinweis: Der Rasenmäher muß vor dem Starten vom Bereich, an dem er aufgetankt wurde, entfernt werden. Starten Ihres Rasenmähers - Fluten Des Motors Hinweis: Wenn der Motor zum ersten Mal gestarten wird, muß Öl und Benzin gemäß den im Abschnitt Öl und Benzin gegebenen Anweisungen eingefüllt werden. Ein vorpumpen ist gewöhnlich nicht erforderlich, wenn ein warmer Motor erneut gestartet wird. Bei kaltem Wetter muß das pumpen jedoch ggf. wiederholt werden. Erstmaliges Starten des Motors

1. Den Gashebel auf SCHNELL ‘+’ gemäß den

Anweisungen im Abschnitt Verwendung - Starten und Stoppen einstellen.

2. Den Fluter (F) fünfmal fest drücken.

3. Die Anweisungen im Abschnitt Verwendung Starten und Stoppen beachten.

4. Falls der Motor nach dreimaligem Ziehen des

Zugstarters noch immer nicht startete, muß der Fluter dreimal gedrückt und Schritt 3 wiederholt werden. Wiederholtes Starten des Motors

1. Den Gashebel auf SCHNELL ‘+’ einstellen und den

Fluter dreimal fest drücken, bevor der Motor gestartet wird. (Falls der Motor stoppte, da das Benzin ausging, muß der Tank nachgefüllt und der Fluter dreimal gedrückt werden.) Verwendung - Starten Und Stoppen G1-a - Gashebe G3-a - Zugstarter Starten und Stoppen, LM2148CMD Starten Ihres Rasenmähers

1. Die Zündkerzen-zuleitung anschließen.

2. Den Gashebel vor dem Starten auf SCHNELL ‘+’

3. Die Bedienerpräsenz-Kontrollvorrichtung (OPC) ziehen,

um die Bremse am Motor und Messer zu lösen. (G2)

4. Den Zugstarter so weit herausziehen, bis Sie den

vollen Widerstand spüren. Die Zugschnur wieder langsam aufwickeln lassen und dann den Zugstarter so weit wie möglich herausziehen. (G3)

5. Nachdem der Motor startete, muß dieser 30 Sekunden

lang laufen, bevor mit dem Mähen begonnen wird. Einschalten des Antriebs

1. Der Vorwärtsantrieb wird mit dem Motorantriebshebel

oben am Griff ein- und ausgeschaltet. (G4)

2. Durch Loslassen des Motorantriebsbügels wird der

Vorwärtsan-trieb automatisch gestoppt. Stoppen Ihres Rasenmähers

1. Den Motorantrie-bsbügel loslassen.

2. Den OPC-Bügel loslassen.

Starten und Stoppen, LM2148CMDE Starten Ihres Rasenmähers

1. Schritte 1 - 3 für den LM2148CMD befolgen.

2. Den Schlüssel drehen und solange halten, bis der

Motor startet (H). Der Schlüssel wird auf seine ursprüngliche Position zurückkehren, wenn er losgelassen wird.

3. Wenn der Motor bei Drehen des Schlüssels nicht

startet, muß wahrscheinlich Ihr Akku aufgeladen werden. Einschalten des Antriebs - Siehe LM2148CMD Stoppen Ihres Rasenmähers - Siehe LM2148CMD Hinweis: Ihr LM2148CMDE kann manuell gestartet werden. Dazu müssen Schritte 1 - 5 des Abschnitts Starten & Stoppen, LM2148CMD beachtet werden. Gilt nur für Schlüsselstart - Während des Mähens wird Ihr Akku aufgeladen. Verwendung - Mähen Mähen

1. Es muß immer die korrekte Mähposition

angewendet werden. (J1)

2. Am Rasenrand mit dem Mähen beginnen und den

Rasen in Streifen mit abwechselnder Richtung mähen (J2).

3. Den Rasen während der Vegetationszeit zweimal

pro Woche mähen. Ihr Rasen wird Schaden erleiden, wenn mehr als ein Drittel seiner Halmlänge auf einmal geschnitten wird. Überdies kann dies zu einem schlechten Aufsammeln des Schnittguts führen. Hinweis: Ihr Rasenmäher darf nicht überlastet werden. Beim Mähen von langem Gras sollte das erste Mal die höchste Schnitthöheneinstellung verwendet werden (siehe Schnitthöhe), um die Belastung des Motors zu reduzieren und eine Beschädigung des Rasenmähers verhindern zu können. Einstellung der Schnitthöhe

1. Die Schnitthöhe kann geändert werden, indem der

Einstellungshebel aus der Positionierungs-vertiefung gezogen und in die ausgewählte Position bewegt wird. (J3) DEUTSCH - 3 Verwendung - Mähen Anzeige für vollen Grasauffangbehälter

1. Ihr Rasenmäher verfügt über eine Vorrichtung, die

anzeigt, wann Ihr Grasauffangbehälter geleert werden muß.(J4)

2. Wenn sich die Anzeige oben am Rohr befindet, wird

3. Wenn die Anzeige anfängt zu fallen, muß der

Grasauffangbehälter geleert werden. Den Rasenmäher nicht mehr verwenden und weitere 10 Sekunden laufen lassen. Den OPC-Bügel und den Grasauffang-behälter abnehmen, damit dieser geleert werden kann. (J5) Leeren des Grasauffangbehälters

1. Die Falle am Grasauffangbehälter lösen. (J6)

2. Den Auffangbehälter vom Rahmen lösen. (J7)

3. Den Grasauffangbehälter leeren. (J8)

Verwendung des Rasenmähers zur Mulchgewinnung

1. Ihr Rasenmäher ist mit einem Einsatzteil zur

Mulchgewinnung ausgestattet. (J9)

2. Den Rasenmäher gemäß den Anweisungen im

Abschnitt Verwendung - Starten und Stoppen stoppen und die Zünd-kerzenzuleitung trennen.

3. Die Schutzklappe anheben. Das Einsatzteil durch

Drehen und Schieben in die Auslaß-öffnung bringen. (J10)

4. Sicherstellen, daß das Einsatzteil sicher befestigt

5. Das Einsatzteil verhindert, daß Gras aufgesammelt

wird, indem die Sammelschurre auf der Unterseite der Haube blockiert wird. (J12)

6. Sicherstellen, daß die Schutzklappe richtig

positioniert ist. (J13) Wartung WICHTIG: Es dürfen keine Wartungsarbeiten an Ihrem Rasenmäher ausgeführt werden, solange der Motor noch warm ist. Reinigung WICHTIG: Es darf nie Wasser zum Säubern Ihres Rasenmähers verwendet werden. Es dürfen auch keine Chemikalien, einschließlich Benzin oder Lösungsmittel verwendet werden - einige davon können wichtige Kunststoffteile beschädigen.

1. Gras unter der Haube mit einer Bürste entfernen

2. Mit einer weichen Bürste das Schnittgut von den

Motorlufteinlässen, dem Auspuff (K3), dem Schnitthöheneinstellungs-bereich (K4), dem Bereich um die Räder (K5) und vom Grasauffang-behälter entfernen (K6 & K7).

3. Mit einem trockenen Tuch über die Oberfläche Ihres

Rasenmähers wischen. Schneidwerk Messer ausbauen (L)

• Die Zündkerzen-zuleitung trennen.

1. Mit einem Schrauben-schlüssel die Messerbefestigungsschraube gegen den Uhrzeigersinn

drehen und somit lockern.

2. Die Messerbefestigungs-schraube, das Messer und

die Distanzscheiben entfernen

3. Die Teile auf Beschädigung-en überprüfen und je

nach Erfordernis reinigen. Messer einbauen (L)

1. Das Messer an der Maschine anbringen. Die scharfen

Kanten müssen dabei von der Maschine weg zeigen.

2. Die Messerbefestigungsschraube wieder durch das

Messer und die Distanzscheiben bringen.3. Gut festhalten und die Messerbefestigungsschraube mit einem Schraubenschlüssel fest anziehen. Die Schraube darf dabei nicht zu fest angezogen werden. Beim Umgang mit dem Messer ist immer Vorsicht geboten - scharfe Kanten können Verletzungen verursachen. HANDSCHUHE VERWENDEN Das Metallmesser muß nach 50 Betriebsstunden oder 2 Jahren, je nachdem, welches eher zutrifft, ausgewechselt werden. Dies trifft auch dann zu, wenn das Messer noch in gutem Zustand ist. Wenn das Messer abgenutzt oder beschädigt ist, muß es durch ein neues Messer ersetzt werden. Aufladen des Akkus (NUR LM2148CMDE) M1 - Kabelbaum, M2 - Ladepunkt, M3 - Kappe

1. Den Rasenmäher stoppen.

2. Die Zündkerzenzuleitung trennen.

3. Die Kappe vom Ladepunkt unten am Kabelbaum

4. Die Ladegerätzuleitung in den Anschluß am

Akkukabelbaum stecken.

5. Das Ladegerät an eine Steckdose anschließen.

6. Der Akku wird nun aufgeladen.

7. Den Akku 24 Stunden lang aufladen.

8. Nach dem Aufladen muß der Ladegerätstecker aus der

Steckdose gezogen und vom Ladepunkt getrennt werden.

9. Die Kappe wieder am Ladepunkt anbringen.

10. Die Einheit kann nun verwendet werden.

UMWELTINFORMATION Electrolux Outdoor Products stellt Produkte unter einem Umweltmanagementsystem (ISO 14001) her. Hierbei werden Fertigungsverfahren angewandt, welche es ermöglichen, Teile auf eine umweltfreundliche Weise (soweit dies durchführbar ist) und unter der Berücksichtigung der Wiederverwertung am Ende ihrer Benutzungsdauer, herzustellen. Die Verpackung kann wiederverwertet werden. Kunststoffteile wurden (wo durchführbar) für eine nach Kategorien geordnete Wiederverwertung gekennzeichnet. Beim Entsorgen von nicht mehr zu gebrauchenden Produkten muß die Umwelt berücksichtigt werden. Falls erforderlich, setzen Sie sich bitte mit Ihrer örtlichen Behörde in Verbindung. Diese kann Ihnen Einzelheiten zur Entsorgung mitteilen. BATTERIENENTSORGUNG Die Batterie muß zu einer zugelassenen Kundendienststation oder Ihrer örtlichen Recyclingstation gebracht werden. Nicht mehr verwendbare Batterien dürfen NICHT mit dem Hausmüll entsorgt werden. Blei-/Säurebatterien können umweltschädigend sein und müssen deshalb über eine zugelassene DEUTSCH - 4 Recyclingstation gemäß europäischer Vorschriften entsorgt werden. Die Batterie darf NICHT in Gewässern entsorgt werden. Nicht vebrennen.

KRAFTSTOFF- UND SCHMIERÖLENTSORGUNG

Beim Umgang mit Kraftstoffen und Schmiermitteln muß Schutzkleidung getragen werden. Hautkontakt vermeiden. Benzin und Motorenöl vor dem Transportieren des Produkts ablassen. Setzen Sie sich bitte mit Ihrer örtlichen Behörde in Verbindung, die Ihnen Einzelheiten über die nächstgelegene Recycling-/Entsorgungsstation geben kann. Verwendete Kraftstoffe/Öle dürfen NICHT mit dem Hausmüll entsorgt werden. Verwendete Kraftstoffe/Öle sind umweltschädigend, sie können jedoch wiederverwertet werden und sollten deshalb über eine zugelassene Einrichtung entsorgt werden. Verwendete Kraftstoffe/Öle dürfen NICHT in Gewässer abgeleitet werden. Nicht vebrennen.

Wartung Auswechseln des Akkus

1. Der Akku befindet sich unter einer Abdeckung hinter

2. Den Rasenmäher stoppen und die

Zündkerzenzuleitung trennen.

3. Die Schrauben aus der Abdeckung nehmen.

4. Die Abdeckung abnehmen, um Zugang zum Akku

zu erhalten. WICHTIG:Ersatzakkus müssen vor der Verwendung aufgeladen werden. Es muß sichergestellt werden, daß weder Ladegerät noch Akku Feuchtigkeit ausgesetzt sind. Die Akkueinheit kann durch Lösen des Akkus von dessen Gehäuse und Trennen der Akkueinheit von den Akkuleitungen ausgewechselt werden. Allgemeine Information zu wiederaufladbaren Batterien

1. Die Ladezeit beträgt 24 Stunden.

2. Bei normaler Verwendung wird der Akku während

des Motorlaufs geladen.

3. Damit der Akku in einwandfreiem Zustand bleibt,

muß er mindestens alle sechs Monate aufgeladen werden.

4. Bei Überschreitung dieser Zeit kann die

Benutzungsdauer des Akkus reduziert werden.

5. Das elektrische Kabel muß geschützt werden. Das

Ladegerät darf nicht am elektrischen Kabel gehalten und getragen werden.

6. Wenn der Akku nach längerer Benutzungsdauer

schnell leer wird, obwohl er zuvor 24 Stunden aufgeladen wurde, muß der Akku wahrscheinlich ausgewechselt werden.

7. Es darf nicht versucht werden, das Akkugehäuse zu

8. Zur Reinigung darf nur ein trockenes weiches Tuch

9. Es darf niemals ein feuchtes Tuch oder leicht

entzündliche Flüssigkeiten wie Benzin, Mineralterpentinöl, Verdünner usw. verwendet werden.

10. Alte Akkus müssen vorschriftmäßig entsorgt werden.

Das Motorbremskabel ist immer so einzustellen, daß der Motor nach 3 Sekunden zum Stillstand ZUR BEACHTUNG! Einstellung von einer Vertragswerkstatt vornehmen lassen. Am Ende der Mähsaison

1. Messer, Bolzen, Muttern oder Schrauben je nach

Erfordernis auswechseln.

2. Den Rasenmäher gründlich reinigen.

3. Gehen Sie zu Ihrer örtlichen Kundendienststation

und lassen Sie dort den Luftfilter gründlich reinigen und eventuell erforderliche Wartungs- oder Reparaturarbeiten ausführen.

4. Öl und Benzin aus dem Motor ablassen.

Lagerung Ihres Rasenmähers

1. Den Rasenmäher nicht sofort nach der Benutzung

2. Warten, bis der Motor abgekühlt ist, um eine

mögliche Brandgefahr zu vermeiden.

3. Der Rasenmäher muß gesäubert werden.

4. Er muß an einem trockenen Ort aufbewahrt werden,

wo er nicht beschädigt werden kann. Wartungsempfehlungen Ihr Produkt ist durch ein silberfarbiges und schwarzes Produkttypenschild gekennzeichnet. Ihr Gerät sollte mindestens alle 12 Monate gewartet werden; häufiger, wenn es professionell eingesetzt wird. Wartungsplan für den Motor Die stündlichen oder Kalender-Wartungsabstände, je nachdem, welches zuerst zutrifft, beachten. Wird Ihr Rasenmäher in schlechten Bedingungen verwendet, sind kürzere Wartungsabstände erforderlich.Nach den ersten 5 Stunden - Öl wechseln. Nach jeweils 5 Stunden oder täglich - Ölstand überprüfen. Fingerschutz säubern. Bereich um Schalldämpfer säubern. Nach jeweils 25 Stunden oder jede Saison - Bei schwerer Belastung oder hohen Umgebungstemperaturen ist ein Ölwechsel erforderlich. Den Luftfilter reinigen. Nach jeweils 50 Stunden oder jede Saison - Öl wechseln. Funkenlöscher, falls installiert, überprüfen. Nach jeweils 100 Stunden oder jede Saison Kühlsystem reinigen*. Zündkerze auswechseln. Bei staubigen Bedingungen, bei Flugschmutz oder nach längerem Mähen von langem, trockenem Gras ist eine häufigere Reinigung erforderlich. Motorwartung & Garantie Beim in Ihren Rasenmäher installierten Motor gilt die Garantie des Motorherstellers. Für weitere Einzelheiten setzen Sie sich bitte mit Ihrem Servicestützpunkt in Verbindung. Fehlersuche Motor startet nicht

1. Sicherstellen, daß sich der OPC-Bügel in der

Startposition befindet.

2. Sicherstellen, daß sich der Steuerhebel in der ‘+’Position befindet.

3. Sicherstellen, daß genügend Kraftstoff im Tank ist

und der Lufteinlaß in der Kappe frei ist.

4. Die Zündkerze ausbauen und trocknen.

5. Benzin kann alt sein. Wechseln Sie dieses aus.

Nachdem das Benzin gewechselt wurde, kann es eine Weile dauern, bis das frische Benzin durchgefiltert ist.

6. Sicherstellen, daß die Messerbefestigungsschraube

fest angezogen ist. Eine lose Schraube kann zu Schwierigkeiten beim Starten führen.

7. Falls der Motor trotzdem nicht startet, muß die

Zündkerzenzuleitung sofort getrennt werden.

8. SETZEN SIE SICH DANN BITTE MIT IHRER

ÖRTLICHEN ZUGELASSENEN KUNDENDIENSTSTATION IN VERBINDUNG. Motor dreht sich nicht (gilt nur für Elektrostart)

1. Sicherstellen, daß sich der OPC-Bügel in der

Startposition befindet.

2. Die Batterie ist leer - den Rasenmäher manuell starten.

3. Falls sich der Motor trotzdem nicht dreht, muß

die Zündkerzenzuleitung sofort getrennt werden.

4. SETZEN SIE SICH DANN BITTE MIT IHRER

ÖRTLICHEN ZUGELASSENEN KUNDENDIENSTSTATION IN VERBINDUNG. Zu wenig Motorleistung und/oder Überhitzung

1. Sicherstellen, daß sich der Steuerhebel in der

‘Normal’-Position befindet.

2. Die Zündkerzenzuleitung trennen und den Motor

3. Schnittgut und Unrat um den Motor entfernen,

Lufteinlässe und die Unterseite der Haube, einschließlich Klappe und Gebläse, säubern.

4. Den Motorluftfilter reinigen. (Gehen Sie zu Ihrer

örtlichen Kundendienststation und lassen Sie dort den Luftfilter gründlich reinigen.)

5. Benzin kann alt sein. Wechseln Sie dieses aus.

Nachdem das Benzin gewechselt wurde, kann es eine Weile dauern, bis das frische Benzin durchgefiltert ist.

6. Falls noch immer zu wenig Leistung vorhanden

ist und/oder eine Überhitzung auftritt, muß die Zündkerzenzuleitung sofort getrennt werden.

7. SETZEN SIE SICH DANN BITTE MIT IHRER

ÖRTLICHEN ZUGELASSENEN KUNDENDIENSTSTATION IN VERBINDUNG. Übermäßiges Vibrieren

1. Die Zündkerzenzuleitung trennen.

2. Sicherstellen, daß das Messer korrekt angebracht ist.

3. Falls das Messer beschädigt oder abgenutzt ist,

muß dieses ausgewechselt werden.

4. Falls die Maschine trotzdem übermäßig vibriert,

muß die Zündkerzenzuleitung sofort getrennt werden.

5. SETZEN SIE SICH DANN BITTE MIT IHRER

EC KONFORMITÄTSERKLÄRUNG

Ich, der Unterzeichner M. Bowden of Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham. DL5 6UP. bescheinige hiermit, dass der Rasenmäher:Kategorie.... Rasenmäher mit Benzinmotor Fabrikat....... Electrolux Outdoor Products die Spezifikationen der Direktive 2000/14/EG erfüllt Ich, der Unterzeichner M. Bowden, Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham, DL5 6UP, bescheinige hiermit, daß eine Probe des obigen Produkts getestet wurde und dabei Direktive 81/1051/EWG als Richtschnur verwendet wurde. Der maximale A-gewichtete Schalldruckpegel, der an der Bedienerposition unter FreifeldHalbschalltot-Kammerbedingungen gemessen wurde, betrug:- Schneidwerktyp................................. Rotierendes Messer Identifizierung der reihe..................... Siehe Produkttypenschild Konformitätsbestätigungsverfahren..ANNEX VI Benachrichtigte Behörde...........I.T.S., Cleeve Road, Leatherhead, Surrey. KT22 7SB England Andere Direktiven-............................. 98/37/EEC, 89/336/EEC und Normen:-.....................................EN836:1997, EN ISO14982:1998 Ich, der Unterzeichner M. Bowden, Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham, DL5 6UP, bescheinige hiermit, daß eine Probe des obigen Produkts getestet wurde und dabei ISO 5349 als Richtschnur verwendet wurde. Der maximale gewichtete Vibrationseffektivwert, der an der Handposition des Bedieners gemessen wurde, betrug:- Typ.............................................................................. A Motorhersteller........................................................... B Schnittbreite................................................................ C Umdrehungsgeschwindigkeit des Schneidwerks....... D Garantierter Geräuschpegel...................................... E Gemessener Geräuschpegel...................................... F Höhe ............................................................................ G Wert.............................................................................. H Gewicht ........................................................................ J
