MANUALE UTENTE CBK-VF02 SONY

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

Per i clienti in Europa

Questo prodotto recante il marchio CE è conforme sia alla direttiva sulla compatibilità elettromagnetica (EMC) emessa dalla Commissione della Comunità Europea.

La conformità a queste direttive implica la conformità alle seguenti normative europee:

• EN55103-1 : Interferenza elettromagnetica (Emissione) • EN55103-2 : Sensibilità ai disturbi elettromagnetici (Immunità)

Questo prodotto è destinato all'uso nei seguenti ambienti elettromagnetici: E1 (residenziali), E2 (commerciali e industriali leggeri), E3 (esterni urbani) e E4 (ambienti EMC controllati, ad esempio studi televisivi).

Per i clienti in Europa

Questo prodotto è stato fabbricato da o per conto di Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per qualsiasi informazione relativa al servizio o la garanzia, si prega di fare riferimento agli indirizzi riportati separatamente sui documenti relativi all'assistenza o sui certificati di garanzia.

Indice

Descrizione generale 48

Note per l'uso 48

Denominazione e funzioni dei componenti.... 49

Collegamento del mirino a una telecamera 51

Regolazione della posizione.... 51

Regolazione dell'angolo.... 52

Regolazione della messa a fuoco e del display immagini.... 52

Sollevamento del cilindro del mirino e dell'oculare 53

Pulizia dello schermo LCD e della parte interna.... 54

Caratteristiche tecniche.... 55

Descrizione generale Note per l'uso

CBK-VF02 è un mirino 3,5 pollici a colori LCD.

Questo mirino offre le seguenti caratteristiche:

Alta risoluzione ed ampio angolo visuale

Il mirino presenta un display LCD ad alta risoluzione, per una risoluzione orizzontale pari ad almeno 500 linee televisive.

L'ampio schermo LCD consente di effettuare le riprese agevolmente quando l'oculare è staccato.

Immagine stabile

Lo schermo LCD fornisce un'immagine stabile senza distorsioni, indipendentemente dalla luminosità dello schermo.

Lente ad alte prestazioni

L'obiettivo a 3 elementi a 2 gruppi (incluso l'obiettivo asferico) assicura immagini con bassa distorsione e consente di regolare la visibilità su un ampio intervallo.

Oculare regolabile staccabile

Sollevando o rimuovendo l'oculare è possibile effettuare le riprese guardando direttamente lo schermo del mirino a distanza.

Cilindro del mirino regolabile rimovibile e schermo LCD transflettivo appositamente progettato.

Sollevando o rimuovendo il cilindro del mirino è possibile operare guardando direttamente lo schermo LCD.

Lo schermo LCD transflettivo assicura la visibilità in qualsiasi ambiente.

Luogo d'impiego

Quando si utilizza il mirino in ambienti a bassa temperatura, i livelli di risoluzione dinamica possono diminuire durante il periodo immediatamente successivo all'accensione.

Condensa

Qualora l'unità venga spostata rapidamente da un ambiente freddo a uno caldo, oppure se la temperatura ambiente dovesse aumentare improvvisamente, è possibile che si formi umidità sulle superfici esterne dell'unità e/o al suo interno. Questo fenomeno è denominato condensazione. In tal caso, spegnere l'unità ed attendere la scomparsa della condensazione prima di riavviarla. L'utilizzo dell'unità mentre è presente condensazione può causare danni all'unità stessa.

Pixel permanentemente illuminati o lampeggianti sul pannello LCD

Il pannello LCD di cui è dotato l'apparecchio è prodotto con tecnologia ad alta precisione che consente di ottenere una percentuale di pixel funzionanti minima di ben 99,99%. È quindi possibile che una piccolissima percentuale dei pixel possa rimanere "bloccata", sempre disattivata (nera), sempre attivata (rossa, verde o blu) oppure lampeggiante. È inoltre possibile che, dopo un lungo periodo d'uso, alcuni pixel si "blocchino" spontaneamente a causa delle caratteristiche fisiche del display a cristalli liquidi. Questi fenomeni non possono essere considerati malfunzionamenti.

Display immagini LCD

A causa delle caratteristiche fisiche dei pannelli LCD, dopo un periodo di uso prolungato potrebbe verificarsi una riduzione della luminosità o una variazione della temperatura del colore. Tali fenomeni non sono il risultato di guasti e non hanno alcun effetto sui dati registrati.

Se si visualizza un'immagine fissa in modo continuo per un periodo prolungato, potrebbe diventare visibile un'immagine residua. Spegnere l'unità quando non la si utilizza per periodi prolungati.

Condensatori elettrolitici

La vita utile prevista del condensatore elettrolitico è di circa 5 anni a temperature normali e in condizioni di utilizzo normale (8 ore al giorno per 25 giorni al mese). Se le condizioni di utilizzo eccedono i valori normali sopra indicati, la vita prevista si ridurrà proporzionalmente.

Ottica del mirino

Non lasciare l'ottica del mirino rivolta verso una sorgente luminosa di elevata intensità, ad esempio la luce solare diretta.

Se l'ottica mette a fuoco tale sorgente luminosa di elevata intensità, potrebbero verificarsi guasti e fenomeni di "burnout" sul pannello LCD e addirittura sussistere il pericolo di incendi.

Denominazione e funzioni dei componenti

1 Presa

Collegare il connettore VF (rettangolare) alla telecamera.

2 Dispositivo di arresto

Impedisce la fuoriuscita del mirino dalla telecamera quando viene fatto scorrere da un lato all'altro.

3 Oculare

4 Regolatore diottrie

Consente una regolazione ottimale della messa a fuoco.

5 Oculare

All'occorrenza, sollevarlo o staccarlo.

All'occorrenza, sollevarlo o staccarlo.

7 Indicatore TALLY

Si accende quando la registrazione viene avviata premendo il tasto REC START sulla telecamera, il tasto VTR sull'obiettivo o il tasto VTR sul telecomando.

Quando si verifica un'anomalia, l'indicatore TALLY lampeggia come avvertimento.

8 Comando PEAKING

Ruotare questo comando in senso orario per regolare la nitidezza dell'immagine affinché la messa a fuoco risulti più semplice. Questo controllo non ha alcun effetto sui segnali in uscita dalla telecamera.

9 Comando CONTRAST

Consente di regolare il contrasto dello schermo. Questo controllo non ha alcun effetto sui segnali in uscita dalla telecamera.

10 Comando BRIGHT

Regola la luminosità dello schermo. Questo controllo non ha alcun effetto sui segnali in uscita dalla telecamera.

11 Interruttore TALLY

Comanda l'indicatore tally.

HIGH: La luminosità dell'indicatore è troppo elevata.

OFF: L'indicatore tally è disabilitato.

LOW: La luminosità dell'indicatore tally è troppo bassa.

12 Interruttore ZEBRA (motivo zebrato)

Comanda la visualizzazione del motivo zebrato nel modo seguente.

ON: Visualizza un motivo zebrato.

OFF: Non visualizza un motivo zebrato.

13 Interruttore DISPLAY

Consente di attivare e disattivare la visualizzazione delle informazioni di testo.

ON: Emissione informazioni di testo abilitata.

OFF: Emissione informazioni di testo disabilitata.

14 Interruttore MIRROR

Il display immagini sullo schermo viene invertito in senso orizzontale o in senso verticale quando il cilindro del mirino viene sollevato o ruotato.

Utilizzare questo interruttore per gestire il display immagini in tali situazioni.

L/R: Inverte l'immagine orizzontalmente.

OFF: Non inverte l'immagine orizzontalmente.

B/T: Inverte l'immagine verticalmente.

15 Cavo del mirino

16 Sezione di applicazione del microfono

Collegamento del mirino a una telecamera

ATTENZIONE

Quando il mirino è collegato, non lasciare l'obiettivo del mirino rivolto verso il sole. La luce diretta del sole potrebbe entrare attraverso l'obiettivo, venire messa a fuoco nel mirino e provocare un incendio.

Note

Quando si collega il mirino, tenere conto dei seguenti aspetti.

• Accertarsi di spegnere la telecamera prima di collegare il connettore del mirino al connettore VF (rettangolare) della telecamera. Se si effettua questo collegamento quando la telecamera è accesa, il mirino potrebbe non funzionare correttamente.
• Accoppiare il connettore del mirino saldamente al connettore VF (rettangolare) della telecamera. Se l'accoppiamento non è saldo, possono verificarsi interferenze sul video oppure l'indicatore tally potrebbe non funzionare correttamente.

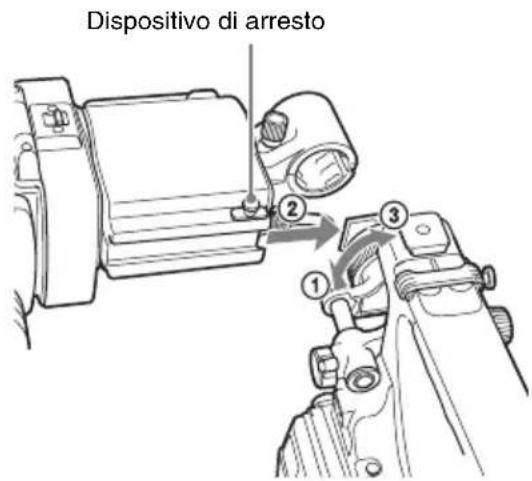

1 ① Allentare la rotellina di posizionamento sinistra-destra del mirino sulla telecamera, ② fissare il mirino all'attacco per mirino sulla telecamera e ③ serrare la rotellina di posizionamento sinistra-destra del mirino.

2 Accoppiare il connettore del mirino al connettore VF (rettangolare) della telecamera.

Connettore VF (rettangolare)

Collegarlo con l'etichetta "UPPER" rivolta verso l'alto.

Rimozione del mirino

È possibile staccare il mirino eseguendo in ordine inverso la procedura di collegamento, ma con un'operazione aggiuntiva: quando si rimuove il mirino dall'attacco, tirare in alto il dispositivo di arresto. (Vedere l'illustrazione al passo 1.)

Regolazione della posizione

Per regolare la posizione del mirino da sinistra a destra, allentare la rotellina di posizionamento sinistra-destra sulla telecamera mentre per regolare la posizione da anteriore a posteriore, allentare la manopola di posizionamento anteriore-posteriore sulla telecamera.

Rotellina di posizionamento sinistra-destra del mirino

Rotellina di posizionamento anteriore-posteriore del mirino

Regolazione dell'angolo

È possibile regolare l'angolo del mirino.

Inversione dello schermo (visualizzazione immagini/testo) in senso verticale

Il mirino può essere ruotato fino a 180 gradi in direzione del soggetto.

In questo caso, le immagini e le altre informazioni visualizzate sullo schermo appaiono a rovescio.

Per ripristinare la visualizzazione normale, impostare l'interruttore MIRROR su B/T.

Regolazione della messa a fuoco e del display immagini

Regolazione della messa a fuoco

Ruotare il regolatore delle diottrie fino a quando l'immagine visualizzata non diventa nitida.

Regolazione del display immagini

Regolare la luminosità, il contrasto e la nitidezza del display utilizzando i comandi riportati di seguito.

①Comando PEAKING ②Comando CONTRAST ③Comando BRIGHT

Sollevamento del cilindro del mirino e dell'oculare

È possibile guardare lo schermo LCD all'interno del mirino o la sua immagine rispecchiata, sollevando il cilindro del mirino o l'oculare. Questa sezione descrive come sollevare il cilindro del mirino e staccarlo. L'oculare può essere sollevato e staccato nello stesso modo.

Sollevamento del cilindro del mirino

Premere il clip sulla base per sganciare e ribaltare il cilindro del mirino.

Si blocca in posizione a 120 gradi.

Normalmente utilizzarlo in posizione bloccata. Pur essendo possibile aprirlo ulteriormente dalla posizione bloccata, riportarlo in posizione di chiusura per riserrarlo in posizione a 120 gradi.

Rimozione del cilindro del mirino

1. Spingere il clip sulla base per sganciare. 2. Ribaltare in alto il cilindro del mirino. 3. Far scorrere la manopola sulla sommità del lato opposto del cilindro del mirino. 4. Staccare il cilindro del mirino facendolo scorrere orizzontalmente.

Inversione dello schermo (visualizzazione immagini/testo) in senso orizzontale

Impostando l'interruttore MIRROR su L/R, è possibile rovesciare orizzontalmente le immagini e le altre informazioni visualizzate sullo schermo.

Pulizia dello schermo LCD e della parte interna

Quando si pulisce lo schermo LCD o l'interno del mirino, rimuovere il mirino dalla telecamera, staccare il cilindro del mirino dal corpo e fare attenzione a non danneggiare i componenti.

Per maggiori dettagli sulla rimozione del cilindro del mirino, consultare “Collegamento del mirino a una telecamera” (pagina 51).

Per maggiori dettagli sulla rimozione del cilindro del mirino, consultare “Rimozione del cilindro del mirino” (pagina 54).

Per rimuovere la polvere dallo schermo, utilizzare un soffietto.

Nota

Non utilizzare solventi come i diluenti.

Dopo aver usato il mirino in condizioni ambientali difficili

Controllare i seguenti aspetti dopo aver utilizzato il mirino in condizioni ambientali difficili, ad esempio in spiaggia, in una zona polverosa o in presenza di sorgenti termali.

• Utilizzare un aerografo per rimuovere con cautela polvere o sabbia dall'interno del mirino. • Pulire i contatti del connettore.
• Verificare che il mirino funzioni correttamente.

Caratteristiche tecniche

Generale

Alimentazioneda 10,5 a 17,0 V CC (in dotazione alla telecamera)

Consumo energetico2,0 W

Temperatura di esercizioda 0 °C a 40 °C

Temperatura di immagazzinamentoda -20 °C a +60 °C

MassaCirca 680 g

Dimensioni esterne

LCD

LCD TFT transflettivo a colori da 3,5 pollici

Dimensioni area di visualizzazione delle immagini

76,8 × 43,2 mm (H/V, rapporto di formato 16:9)

Prestazioni

Luminosità

200 cd/m 2 (tipico) (con oculare collegato)

Risoluzione

almeno 500 linee

Temperatura colore

6500 K (tipico)

Connettore

Connettore rettangolare a 26 pin

Accessori in dotazione

Manuale d'uso (1)

Accessori opzionali

Braccetto di rotazione del mirino BKW-401

Accessori correlati

Camcorder con memoria allo stato solido PXW-X500, PMW-500 (1)

Telecamera a colori HD HXC-D70 (2)

1) Per collegare il mirino alla PMW-500, è necessaria la versione firmware della videocamera 1.10 o versioni successive. 2) Per collegare il mirino alla HXC-D70, è necessaria la versione firmware della telecamera 1.21 o versioni successive.

Design e caratteristiche tecniche soggetti a cambiamenti senza preavviso.

Note

• Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
• SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.
• SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.

Spagnolo

Il materiale contenuto nel presente è costituito da informazioni di proprietà di Sony Corporation ed è destinato esclusivamente all'uso da parte degli acquirenti dell'apparecchio ivi descritto. Sony Corporation vieta espressamente la duplicazione in parte o per intero di questo manuale e il suo utilizzo per scopi differenti dal funzionamento o manutenzione dell'apparecchio ivi descritto, senza previo permesso scritto di Sony Corporation.
