MANUALE UTENTE DXF-51 SONY

Manuale di Istruzioni Pagina 58

Per evitare il pericolo di incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità e non aprirlo.

Per eventuali riparazioni, rivolgersi esclusivamente a personale qualificato.

Per i clienti in Europa

Questo prodotto contrassegnato CE è conforme a quanto espresso dalla Direttiva EMC (89/336/EEC) emessa dalla Commissione della Comunità Europea.

La conformità a questa Direttiva implica la conformità ai seguenti standard europei:

• EN55103-1: Interferenza elettromagnetica (Emissione)

• EN55103-2: Suscettività elettromagnetica (Immunità)

Questo prodotto è stato progettato per essere utilizzato nei seguenti ambienti elettromagnetici:

E1 (residenziale), E2 (commerciale e industria leggera), E3 (esterni urbani) e E4 (ambienti EMC controllati, es. studio televisivo).

Indice

Funzioni 60

Precauzioni 60

Posizione e funzione delle parti e dei comandi...... 61

Come effettuare il collegamento con la videocamera .. 63

Come montare il cappuccio del mirino.... 65

Funzionamento 66

Orientamento 66

Inclinazione....66

Caratteristiche tecniche 67

Funzioni

Il DXF-51 è un mirino elettronico monocromatico da 5 pollici, progettato per la serie di videocamere a colori Sony DXC serie CCD.

• Cinescopio ad alta risoluzione con risoluzione orizzontale di oltre 650 righe TV
• Regolatore orizzontale/verticale che consente una stabilità dell'immagine in tutte le condizioni.
• Risponde ai segnali EIA standard (525/59.94) e CCIR standard (625/50) sotto il controllo della videocamera.
• Comandi di una videocamera per la regolazione della dimensione dell'immagine trasmessa attraverso i segnali 16:9 (compressione V) e 4:3.
• Dispone di tre spie di informazione nella parte anteriore della videocamera e una principale nella parte posteriore.
• Senza che sia necessario spostarsi, la videocamera si inclina di 40 gradi in alto e in basso e si muove di 90 gradi a destra e a sinistra.

Precauzioni

Funzionamento

• Non utilizzare l'apparecchio alla luce diretta del sole, in luoghi eccessivamente polverosi e soggetti a urti o vibrazioni meccaniche.
• Non utilizzare il mirino al di fuori della gamma di temperatura di funzionamento da 0 a +40°C.
• Se qualsiasi oggetto solido o liquido dovesse penetrare nell'apparecchio, scollegare l'apparecchio e farlo controllare da personale specializzato prima di riutilizzarlo.
• Per prevenire il surriscaldamento interno, consentire un'adeguata circolazione d'aria.
• Non esporre l'apparecchio a temperature troppo alte o a eccessiva umidità.

Pulizia

Pulire l'apparecchio, il pannello e i comandi con un panno soffice e asciutto oppure leggermente inumidito con una soluzione detergente leggera. Non usare alcun tipo di solvente, come alcol o benzene, che potrebbe danneggiare la finitura esterna.

Reimballaggio

Conservare l'imballaggio originale dell'apparecchio e utilizzarlo per garantire la massima protezione durante il trasporto.

Per qualsiasi informazione su questo mirino, rivolgersi al proprio rivenditore autorizzato Sony.

Posizione e funzione delle parti e dei comandi

1 Indicatore TALLY G (verde)

Si accende durante il monitoraggio della videocamera.

2 Indicatore TALLY R (rosso)

Si accende quando la videocamera registra.

3 Spia esterna di informazione (rossa)

Si accende durante la registrazione se l'interruttore TALLY è impostato su ON.

4 Vite LOCK

Regola l'angolazione del mirino in direzione verticale.

5 Connettore D-sub a 26 piedini

Collega un connettore a 20 piedini (in dotazione) al connettore VF (mirino) della videocamera ospite. Questo connettore porta il segnale video, il segnale di informazione e l'alimentazione.

Posizione e funzione delle parti e dei comandi

6 Comando CONTRAST ¹⁾

Ruotare per regolare il contrasto dell'immagine nello schermo del mirino.

7 Comando BRIGHT ¹⁾

Ruotare per regolare la luminosità dell'immagine nello schermo del mirino.

8 Anello di fissaggio del mirino

Fissa il mirino alla videocamera.

9 Interruttore TALLY ON/OFF

Abilita e disabilita la spia esterna di informazione.

ON: La spia esterna di informazione si accende e si spegne col cambiare del modo della videocamera.

OFF: La spia esterna di informazione non si accende indipendentemente dal modo della videocamera.

10 Interruttore PEAKING ON/OFF

Per utilizzare la regolazione di picco (PEAKING) impostare questo interruttore su ON

11 Comando (PEAKING) ¹⁾

Regola l'intensità del profilo dell'immagine nel mirino.

12 Indicatore SHUTTER/GAIN

Si accende quando l'otturatore, il comando di guadagno o la funzione AGC sono accesi.

13 Indicatore R

Si accende quando la seconda spia di informazione è accesa nella registrazione.

14 Indicatore ausiliario

Spia ausiliaria di avvertimento (esclude l'indicatore SHUTTER/GAIN).

Come effettuare il collegamento con la videocamera

Spegnere la videocamera prima di effettuare l'installazione.

1. Collegare il connettore VF (in dotazione) al lato inferiore del mirino.

2. Agganciare il mirino all'attacco ausiliario della videocamera e fissarlo.

È possibile anche agganciare il mirino con lo schermo rivolto al soggetto.

Come effettuare il collegamento con la videocamera

3. Collegare il connettore a 20 piedini al connettore VF della videocamera.

Come montare il cappuccio del mirino

Per ridurre il riverbero, montare il cappuccio del mirino in dotazione quando si utilizza il mirino in esterni.

Funzionamento

Accendendo la videocamera o la sua unità di controllo, il mirino si accende automaticamente. L'immagine nel mirino appare dopo alcuni secondi.

Regolare il mirino con l'angolazione e l'altezza desiderate.

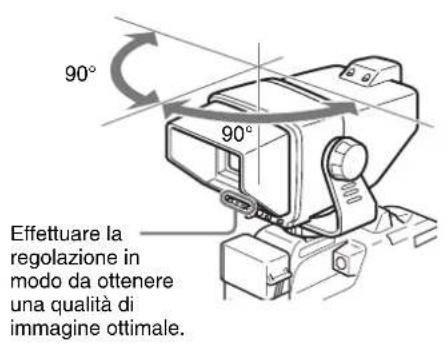

Orientamento

Nota

Quando la regolazione della luminosità (BRIGHT) è completamente ruotata in senso antiorario, sullo schermo del mirino non compare alcuna immagine.

Inclinazione

Per regolare l'angolazione del mirino desiderata, allentare la vite (LOCK). Per fissare l'angolazione, stringere la vite (LOCK) una volta finita la regolazione.

Per maggiori informazioni, fare riferimento al manuale delle istruzioni in dotazione con la videocamera o con l'unità di controllo (CCU).

Caratteristiche tecniche

Cinescopio 5 pollici, monocromatico

Deflessione 70°

Segnale video

EIA standard/CCIR standard

Sistema di scansione

2:1 interlacciato

525 righe

2:1 interlacciato

625 righe

Scansione Sottoscansione 5%

Alta tensione 8,5 kV

Risoluzione orizzontale

Più di 650 righe (al centro)

Risposta di frequenza

10 MHz a -3 dB

Connettori: connettore D-sub a 26 piedini esclusivo

Ingresso video: 1 V(p-p), sinc. negativa,

3 kΩ

Alimentazione: CC 12 V

Consumo: 11 W

Temperatura di utilizzo

Da 0° a +40° C

Dimensioni: circa 203 × 199 × 289 mm (l/a/p)

compreso il cappuccio del mirino

Peso: circa 2,4 kg

compreso il cappuccio del mirino

Accessori in dotazione

Cappuccio del mirino (1)

Cavo connettore VF

(20 piedini←→26 piedini) (1)

Targhetta (1)

Istruzioni per l'uso (1)

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
