Tipo di prodotto	Mirino elettronico OLED a colori
Marca	Sony
Modello	CBK-VF01
Risoluzione del display	1,3 megapixel (1280 x 720)
Dimensioni dello schermo	0,7 pollici (diagonale)
Tipo di pannello	OLED
Ingrandimento	0,74x (equivalente 35 mm)
Distanza pupillare	20 mm
Regolazione diottrica	-4 a +4 diottrie
Connettività	Connettore proprietario Sony (per cavo di collegamento)
Dimensioni (L x A x P)	98 x 70 x 120 mm circa
Peso	220 g circa
Alimentazione	Tramite cavo di collegamento dalla videocamera (12 V CC)
Consumo elettrico	3,3 W circa
Funzioni principali	Visualizzazione video, funzioni di marcatura (zebra, focus assist, waveform)
Manutenzione e pulizia	Pulire con un panno asciutto, evitare solventi; proteggere dalla polvere
Sicurezza	Non esporre a temperature estreme, utilizzare solo con cavi Sony
Ricambi e riparabilità	Contattare il supporto Sony; cavo specifico disponibile
Informazioni generali	Accessorio per videocamere Sony serie XDCAM (EX, PXW, ecc.)

Domande frequenti - CBK-VF01 SONY

Come installare il mirino CBK-VF01 su una videocamera Sony?

Rimuovere il coperchio del connettore del mirino sulla videocamera. Allineare il mirino sulla guida di fissaggio, quindi farlo scorrere fino allo scatto. Collegare il cavo di collegamento (incluso) a entrambi i connettori e bloccarlo.

Il mirino non mostra alcuna immagine, cosa fare?

Verificare che il cavo di collegamento sia correttamente inserito e bloccato. Assicurarsi che la videocamera sia accesa e in modalità di registrazione/visualizzazione. Controllare le impostazioni di visualizzazione della videocamera (ad esempio, uscita VF).

Posso utilizzare il CBK-VF01 con altre marche di videocamere?

No, il CBK-VF01 è progettato esclusivamente per videocamere Sony dotate di interfaccia specifica (connettore proprietario). Non è compatibile con altre marche.

Come regolare la diottria del mirino?

Ruotare la ghiera di regolazione diottrica situata vicino all'oculare. Regolare fino a quando l'immagine è nitida per la propria vista. L'intervallo di regolazione è da -4 a +4 diottrie.

Il mirino mostra linee o marcatori, come disattivarli?

Questi marcatori (zebra, centro, ecc.) sono controllati dalla videocamera. Consultare il menu della videocamera per attivare/disattivare le funzioni di visualizzazione (impostazioni display).

Qual è il peso del mirino CBK-VF01?

Il mirino pesa circa 220 grammi (senza cavo). Ciò consente un bilanciamento adeguato sulla videocamera.

Come pulire la lente del mirino?

Utilizzare un panno morbido e privo di pelucchi specifico per ottiche. Evitare qualsiasi prodotto liquido. Per lo sporco ostinato, inumidire leggermente il panno con un detergente per lenti.

Il mirino si riscalda durante l'uso?

Un leggero calore è normale. Se diventa eccessivo, verificare che le fessure di aerazione non siano ostruite e che la temperatura ambiente sia entro i limiti specificati (da 0 a 40 °C).

Dove posso trovare il cavo di collegamento in caso di smarrimento?

Il cavo di collegamento è disponibile presso i rivenditori autorizzati Sony o sul sito Sony Pro. Fare riferimento al ricambio: Cavo di collegamento CBK-VF01 (riferimento: 1-xxx-xxx-xx).

Quali videocamere Sony sono compatibili con il CBK-VF01?

Il CBK-VF01 è compatibile con le videocamere Sony delle serie XDCAM EX (PMW-EX1, EX3), PXW (PXW-FS7, PXW-X70, ecc.) e alcuni modelli HXR. Consultare l'elenco di compatibilità sul sito Sony.

MANUALE UTENTE CBK-VF01 SONY

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

IMPORTANTE

La targhetta di identificazione è situata sul fondo.

Per i clienti in Europa

Questo prodotto recante il marchio CE è conforme sia alla direttiva sulla compatibilità elettromagnetica (EMC) emesse dalla Commissione della Comunità Europea.

La conformità a queste direttive implica la conformità alle seguenti normative europee:

• EN55103-1 : Interferenza elettromagnetica (Emissione) • EN55103-2 : Sensibilità ai disturbi elettromagnetici (Immunità)

Questo prodotto è destinato all'uso nei seguenti ambienti elettromagnetici: E1 (residenziali), E2 (commerciali e industriali leggeri), E3 (esterni urbani) e E4 (ambienti EMC controllati, ad esempio studi televisivi).

Per i clienti in Europa

Il fabbricante di questo prodotto è la Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Giappone.

La rappresentanza autorizzata per EMC e la sicurezza dei prodotti è la Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stoccarda, Germania.

Indice

Descrizione generale.... 47

Note per l'uso 47

Denominazione e funzioni dei componenti.... 48

Collegamento del mirino a una telecamera.... 50

Regolazione della posizione.... 50

Regolazione dell'angolo.... 51

Regolazione della messa a fuoco e del display immagini.... 51

Sollevamento del cilindro del mirino e dell'oculare 52

Pulizia dello schermo LCD e della parte interna.... 53

Caratteristiche tecniche.... 54

Descrizione generale Note per l'uso

Il mirino elettronico HD CBK-VF01 è un mirino 3,5 pollici a colori LCD.

Questo mirino offre le seguenti caratteristiche:

Alta risoluzione ed ampio angolo visuale

Il mirino presenta un display LCD ad alta risoluzione, per una risoluzione orizzontale pari ad almeno 500 linee televisive.

L'ampio schermo LCD consente di effettuare le riprese agevolmente quando l'oculare è staccato.

Immagine stabile

Lo schermo LCD fornisce un'immagine stabile senza distorsioni, indipendentemente dalla luminosità dello schermo.

Lente ad alte prestazioni

L'obiettivo a 3 elementi a 2 gruppi (incluso l'obiettivo asferico) assicura immagini con bassa distorsione e consente di regolare la visibilità su un ampio intervallo.

Oculare regolabile staccabile

Sollevando o rimuovendo l'oculare è possibile effettuare le riprese guardando direttamente lo schermo del mirino a distanza.

Cilindro del mirino regolabile rimovibile e schermo LCD transflettivo appositamente progettato

Sollevando o rimuovendo il cilindro del mirino è possibile operare guardando direttamente lo schermo LCD.

Lo schermo LCD transflettivo assicura la visibilità in qualsiasi ambiente.

Luogo d'impiego

Quando si utilizza il mirino in ambienti a bassa temperatura, i livelli di risoluzione dinamica possono diminuire durante il periodo immediatamente successivo all'accensione.

Pixel permanentemente illuminati o lampeggianti sul pannello LCD

Il pannello LCD di cui è dotato l'apparecchio è prodotto con tecnologia ad alta precisione che consente di ottenere una percentuale di pixel funzionanti minima di ben 99,99%. È quindi possibile che una piccolissima percentuale dei pixel possa rimanere "bloccata", sempre disattivata (nera), sempre attivata (rossa, verde o blu) oppure lampeggiante. È inoltre possibile che, dopo un lungo periodo d'uso, alcuni pixel si "blocchino" spontaneamente a causa delle caratteristiche fisiche del display a cristalli liquidi. Tali fenomeni non sono il risultato di guasti e non hanno alcun effetto sui dati registrati.

Display immagini LCD

A causa delle caratteristiche fisiche dei pannelli LCD, dopo un periodo di uso prolungato potrebbe verificarsi una riduzione della luminosità o una variazione della temperatura del colore. Tali fenomeni non sono il risultato di guasti e non hanno alcun effetto sui dati registrati.

Ottica del mirino

Non lasciare l'ottica del mirino rivolta verso una sorgente luminosa di elevata intensità, ad esempio la luce solare diretta.

Se l'ottica mette a fuoco tale sorgente luminosa di elevata intensità, potrebbero verificarsi guasti e fenomeni di "burnout" sul pannello LCD e addirittura sussistere il pericolo di incendi.

Manutenzione

• Rimuovere la polvere dallo schermo servendosi di un soffietto. • Non utilizzare solventi, ad es. diluenti, per pulire lo schermo.

Denominazione e funzioni dei componenti

1 Presa

Collegare il connettore VF (rettangolare) alla telecamera.

2 Dispositivo di arresto

Impedisce la fuoriuscita del mirino dalla telecamera quando viene fatto scorrere da un lato all'altro.

3 Oculare

4 Regolatore diottrie

Consente una regolazione ottimale della messa a fuoco.

5 Oculare

All'occorrenza, sollevarlo o staccarlo.

All'occorrenza, sollevarlo o staccarlo.

7 Indicatore TALLY

Si accende quando la registrazione viene avviata premendo il tasto REC START sulla telecamera, il tasto VTR sull'obiettivo o il tasto VTR sul telecomando.

Quando si verifica un'anomalia, l'indicatore TALLY lampeggia come avvertimento.

8 Comando PEAKING

Ruotare questo comando in senso orario per regolare la nitidezza dell'immagine affinché la messa a fuoco risulti più semplice. Questo controllo non ha alcun effetto sui segnali in uscita dalla telecamera.

9 Comando CONTRAST

Consente di regolare il contrasto dello schermo. Questo controllo non ha alcun effetto sui segnali in uscita dalla telecamera.

10 Comando BRIGHT

Regola la luminosità dello schermo. Questo controllo non ha alcun effetto sui segnali in uscita dalla telecamera.

11 Interruttore TALLY

Comanda l'indicatore tally.

HIGH: La luminosità dell'indicatore è troppo elevata.

OFF: L'indicatore tally è disabilitato.

LOW: La luminosità dell'indicatore tally è troppo bassa.

12 Interruttore ZEBRA (motivo zebrato)

Comanda la visualizzazione del motivo zebrato nel modo seguente.

ON: Visualizza un motivo zebrato.

OFF: Non visualizza un motivo zebrato.

13 Interruttore DISPLAY

Consente di attivare e disattivare la visualizzazione delle informazioni di testo.

ON: Emissione informazioni di testo abilitata.

OFF: Emissione informazioni di testo disabilitata.

14 Interruttore MIRROR

Il display immagini sullo schermo viene invertito in senso orizzontale o in senso verticale quando il cilindro del mirino viene sollevato o ruotato.

Utilizzare questo interruttore per gestire il display immagini in tali situazioni.

L/R: Inverte l'immagine orizzontalmente.

OFF: Non inverte l'immagine orizzontalmente.

B/T: Inverte l'immagine verticalmente.

15 Cavo del mirino

16 Sezione di applicazione del microfono

Collegamento del mirino a una telecamera

ATTENZIONE

Quando il mirino è collegato, non lasciare l'obiettivo del mirino rivolto verso il sole. La luce diretta del sole potrebbe entrare attraverso l'obiettivo, venire messa a fuoco nel mirino e provocare un incendio.

Note

Quando si collega il mirino, tenere conto dei seguenti aspetti.

• Accertarsi di spegnere la telecamera prima di collegare il connettore del mirino al connettore VF (rettangolare) della telecamera. Se si effettua questo collegamento quando la telecamera è accesa, il mirino potrebbe non funzionare correttamente.
• Accoppiare il connettore del mirino saldamente al connettore VF (rettangolare) della telecamera. Se l'accoppiamento non è saldo, possono verificarsi interferenze sul video oppure l'indicatore tally potrebbe non funzionare correttamente.

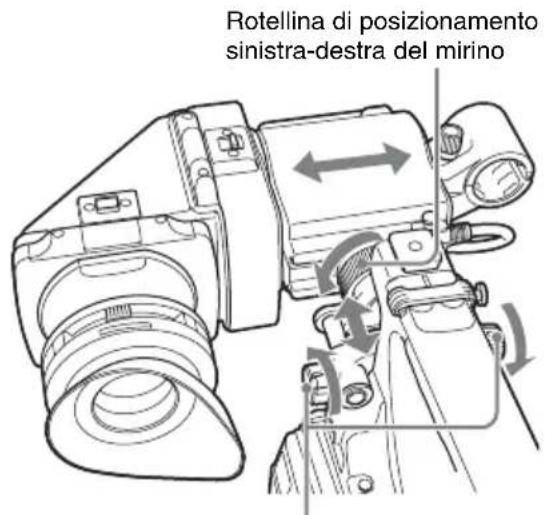

1 ① Allentare la rotellina di posizionamento sinistra-destra del mirino sulla telecamera, ② fissare il mirino all'attacco per mirino sulla telecamera e ③ serrare la rotellina di posizionamento sinistra-destra del mirino.

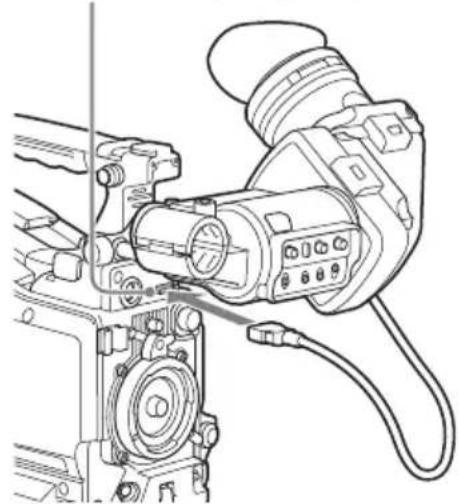

2 Accoppiare il connettore del mirino al connettore VF (rettangolare) della telecamera.

Connettore VF (rettangolare)

Rimozione del mirino

È possibile staccare il mirino eseguendo in ordine inverso la procedura di collegamento, ma con un'operazione aggiuntiva: quando si rimuove il mirino dall'attacco, tirare in alto il dispositivo di arresto. (Vedere l'illustrazione al passo 1.)

Regolazione della posizione

Per regolare la posizione del mirino da sinistra a destra, allentare la rotellina di posizionamento sinistra-destra sulla telecamera mentre per regolare la posizione da anteriore a posteriore, allentare la manopola di posizionamento anteriore-posteriore sulla telecamera.

Rotellina di posizionamento anteriore-posteriore del mirino

Regolazione dell'angolo

È possibile regolare l'angolo del mirino.

Inversione dello schermo (visualizzazione immagini/testo) in senso verticale

Il mirino può essere ruotato fino a 180 gradi in direzione del soggetto.

In questo caso, le immagini e le altre informazioni visualizzate sullo schermo appaiono a rovescio.

Per ripristinare la visualizzazione normale, impostare l'interruttore MIRROR su B/T.

Regolazione della messa a fuoco e del display immagini

Regolazione della messa a fuoco

Ruotare il regolatore delle diottrie fino a quando l'immagine visualizzata non diventa nitida.

Regolazione del display immagini

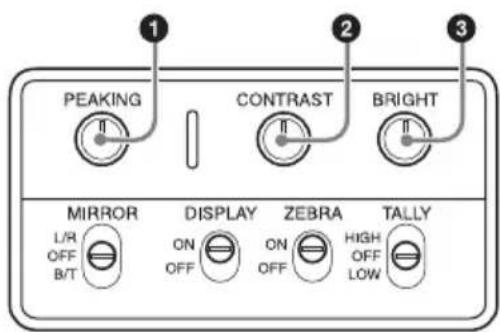

Regolare la luminosità, il contrasto e la nitidezza del display utilizzando i comandi riportati di seguito.

①Comando PEAKING ②Comando CONTRAST ③Comando BRIGHT

Sollevamento del cilindro del mirino e dell'oculare

È possibile guardare lo schermo LCD all'interno del mirino o la sua immagine rispecchiata, sollevando il cilindro del mirino o l'oculare. Questa sezione descrive come sollevare il cilindro del mirino e staccarlo. L'oculare può essere sollevato e staccato nello stesso modo.

Sollevamento del cilindro del mirino

Premere il clip sulla base per sganciare e ribaltare il cilindro del mirino.

Si blocca in posizione 120 gradi.

Normalmente utilizzarlo in posizione bloccata. Pur essendo possibile aprirlo ulteriormente dalla posizione bloccata, riportarlo in posizione di chiusura per riserrarlo in posizione a 120 gradi.

Rimozione del cilindro del mirino

1 Spingere il clip sulla base per sganciare. 2 Ribaltare in alto il cilindro del mirino. 3 Far scorrere la manopola sulla sommità del lato opposto del cilindro del mirino. 4 Staccare il cilindro del mirino facendolo scorrere orizzontalmente.

Inversione dello schermo (visualizzazione immagini/testo) in senso orizzontale

Impostando l'interruttore MIRROR su L/R, è possibile rovesciare orizzontalmente le immagini e le altre informazioni visualizzate sullo schermo.

Pulizia dello schermo LCD e della parte interna

Quando si pulisce lo schermo LCD o l'interno del mirino, rimuovere il mirino dalla telecamera, staccare il cilindro del mirino dal corpo e fare attenzione a non danneggiare i componenti.

Per maggiori dettagli sulla rimozione del cilindro del mirino, consultare “Collegamento del mirino a una telecamera” (pagina 50).

Per maggiori dettagli sulla rimozione del cilindro del mirino, consultare “Rimozione del cilindro del mirino” (pagina 53).

Per rimuovere la polvere dallo schermo

Utilizzare un soffietto.

Nota

Non utilizzare solventi come i diluenti.

Dopo aver usato il mirino in condizioni ambientali difficili

Controllare i seguenti aspetti dopo aver utilizzato il mirino in condizioni ambientali difficili, ad esempio in spiaggia, in una zona polverosa o in presenza di sorgenti termali.

• Utilizzare un aerografo per rimuovere con cautela polvere o sabbia dall'interno del mirino. • Pulire i contatti del connettore.
• Verificare che il mirino funzioni correttamente.

Caratteristiche tecniche

Generale

Alimentazione

da 10,5 a 17,0 V CC (in dotazione alla telecamera)

Potenza assorbita

2 W

Temperatura di esercizio

da 0 °C a 40 °C

Temperatura di immagazzinamento

da -20 °C a +60 °C

Massa

Circa 680 g

Dimensioni esterne

LCD

LCD TFT transflettivo a colori da 3,5 pollici Dimensioni area di visualizzazione delle immagini 76,8 × 43,2 mm (H/V, rapporto di formato 16:9)

Prestazioni

Luminosità

200 cd/m 2 (tipico) (con oculare collegato)

Risoluzione

almeno 500 linee

Temperatura colore

6500 K (tipico)

Connettore

Connettore rettangolare a 26 pin

Accessori in dotazione

Manuale d’uso (1)

Accessori opzionali

Braccetto di rotazione del mirinoBKW-401

Accessori correlati

Camcorder con memoria allo stato solido PMW-500 ¹⁾

1) Per collegare il mirino alla PMW-500, è necessaria la versione firmware della videocamera 1.10 o versioni successive.

Design e caratteristiche tecniche soggetti a cambiamenti senza preavviso.

Nota

Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.

Sony Corporation vieta espressamente la duplicazione in parte o per intero di questo manuale e il suo utilizzo per scopi differenti dal funzionamento o manutenzione dell'apparecchio ivi descritto, senza previo permesso scritto di Sony Corporation.
