使用説明書 CBK-VF02 SONY

部件名称	有毒有害物质或元素
	铅(Pb)汞	(Hg)镉(Cd)			六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
实装基板	×○○	○○		○
外壳×	○○○	○○
显示屏×	○○	○○
光学组件×		○		×	○	○	○
附属品×	○○	○○

電気製品は、安全のための注意事項を守らないと、

火災や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

オペレーションマニュアル

電気製品は、安全のための注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4ページの注意事項をよくお読みください。

定期点検をする

長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、ソニーのサービス担当者または営業担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

異常な音、におい、煙が出たら

①カメラの電源を切る。 ②接続コードを抜く。 ③ソニーのサービス担当者、または営業担当者に修理を依頼する。

炎が出たら

オペレーションマニュアルおよび製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

注意

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

注意

指のケガに 注意

行為を禁止する記号

禁止

分解禁止

目次

注意 4

概要 5

使用上のご注意 …… 5

各部の名称と働き …… 6

カメラに取り付ける 8

位置を調整する....8

角度を調整する....9

視度と画面を調整する 9

VF 筒部／アイピース部を跳ね上げる 10

画面や内部（LCD 画面）をクリーニングする ……12

仕様 12

注意

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

分解禁止	分解しない、改造しない分解したり、改造したりすると、感電の原因となります。ビューファインダー内部の調整や点検を行う必要がある場合は、必ずソニーのサービス担当者にご依頼ください。	指のケガに注意	ビューファインダーを回転するときには手や指を挟まないビューファインダーを回転するとき、本体とVFアームの間に手や指を挟み、けがの原因となることがあります。
禁止	内部に水や異物を入れない水や異物が入ると火災の原因となります。万一、水や異物が入ったときは、すぐにカメラの電源を切り、接続コードを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。
禁止	油煙、湯気、湿気、ほこりの多い場所では設置・使用しない上記のような場所で設置・使用すると、火災や感電の原因となります。
禁止	ビューファインダーの接眼レンズを太陽に向けて放置しない太陽光が接眼レンズを通してビューファインダー内部に焦点を結び、火災の原因となることがあります。
禁止	太陽や輝度の高い光源にレンズを向けてアイピースを覗かない太陽や輝度の高い光源にレンズを向けてアイピースを覗くと、目を痛める原因になります。

概要 使用上のご注意

CBK-VF02は、3.5型LCDカラービューファインダーです。

本機には以下のような特長があります。

高解像度・広視覚野

高精細LCDの採用により、水平解像度

500TV本以上の高解像度を実現しています。

大画面LCD搭載により、アイピースをはずした状態での快適な撮影が可能です。

安定した画像

LCD画面では、画面の明るさが変化してもひずみに影響しないため安定した画像が得られます。

高性能ルーペ

非球面を含む2群3枚構成レンズを使用しているため、ひずみや画ゆれの少ない画像が得られると同時に、広範囲の視度調整が可能です。

跳ね上げ、着脱可能なアイピース部

アイピース部を跳ね上げ、または取りはずすことにより、目を離して撮影を行うことができます。

跳ね上げ、着脱可能なVF筒部・それに対応した半透過型LCD

VF筒部を跳ね上げ、または取りはずすことにより、LCD画面を直接見ながら作業を行うことができます。

半透過型LCDにより周囲環境に関係なく、画像を見ることができます。

使用場所について

気温の低い場所で使用すると、電源投入直後、動解像度が低下します。

結露について

本機を寒いところから急に暖かいところに持ち込んだときなど、機器表面や内部に水滴がつくことがあります。これを結露といいます。結露が起きたときは電源を切り、結露がなくなるまで放置し、結露がなくなってからご使用ください。結露時のご使用は機器の故障の原因となる場合があります。

LCD（液晶）パネルの輝点・滅点について

本機のLCD（液晶）パネルは有効画素

99.99%以上の非常に精密度の高い技術で作られていますが、画面上に黒い点が現れたり（画素欠け）、常時点灯している輝点（赤、青、緑など）や滅点がある場合があります。また、LCD（液晶）パネルの特性上、長期間ご使用の間に画素欠けが生じることもあります。

これらの現象は故障ではありませんので、ご了承の上本機をお使いください。

LCD画面の表示について

LCDパネルの特性上、長期間ご使用の間に輝度が下がり、色温度が変化することがあります。これらの現象は故障ではありませんので、ご了承の上本機をお使いください。なお、これらの現象が記録に影響することはありません。

また、静止画を継続的に表示すると残像が現れることがあります。長時間使用しないときは電源を切ってください。

電解コンデンサについて

電解コンデンサの寿命は約5年です。

(常温で1日に8時間、1カ月で25日間、通常に使用すると想定した場合)

したがって、使用時間が上記より長い場合は、その分寿命は短くなります。

接眼レンズについて

本機の接眼レンズを太陽などの強い光に向けないでください。

太陽光などの強い光がレンズによって集光することにより、LCDパネルの焼損や火災の原因になるおそれがあります。

各部の名称と働き

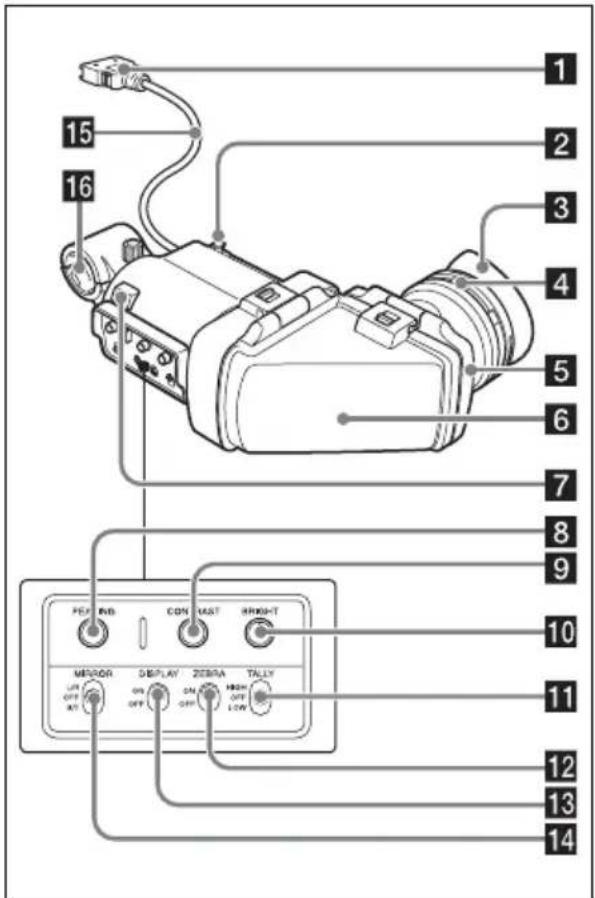

1 コネクター

カメラのVF端子（角型）に接続します。

②スライドストッパー

本機をカメラに取り付けて左右にスライドさせるとき、本機がカメラからはずれるのを防ぎます。

3アイカップ

4視度調整リング

画面の映像が最もはっきり見えるように、このリングを回して視度を調整します。

5アイピース部

使用状況に応じて、跳ね上げたり、取りはずしたりすることができます。

6VF筒部

使用状況に応じて、跳ね上げたり、取りはずしたりすることができます。

7タリーランプ

カメラのREC STARTボタン、レンズのVTRボタン、またはリモートコントロールユニットのVTRボタンを押して、記録が始まると点灯します。

異常発生時は、点滅して警告表示を行います。

8 PEAKING（ピーキング調整）つまみ

時計方向に回すと、画面の映像の輪郭が強調され、レンズのフォーカス合わせが容易になります。カメラの出力信号には影響しません。

9 CONTRAST（コントラスト調整）つまみ

画面のコントラストを調整します。カメラの出力信号には影響しません。

10 BRIGHT（明るさ調整）つまみ

画面の明るさを調整します。カメラの出力信号には影響しません。

11 TALLY（タリー）スイッチ

タリーランプをコントロールします。

HIGH：タリーランプが明るくなる

OFF：タリーランプが機能しなくなる

LOW：タリーランプが暗くなる

12 ZEBRA（ゼブラパターン）スイッチ

ゼブラパターンの表示をコントロールします。

ON：ゼブラパターンを表示する

OFF：ゼブラパターンを表示しない

13 DISPLAY（ディスプレイ）スイッチ

文字情報の表示をコントロールします。

ON：文字情報を表示する

OFF：文字情報を表示しない

14 MIRROR（反転）スイッチ

VF筒部を跳ね上げたり、回転させたりして画像が左右または上下に反転しているときに使用します。

L/R：画像を左右に反転させる

OFF：画像を反転させない

B/T：画像を上下に反転させる

15ビューファインダーケーブル

16マイクホルダー

カメラに取り付ける

注意

ビューファインダーを取り付けたあと、接眼レンズを太陽に向けて放置しないでください。

太陽光が接眼レンズを通して焦点を結び、火災の原因になることがあります。

ご注意

本機を取り付けるときは、以下の点にご注意ください。

• 必ずカメラの電源をオフにしてから、ビューファインダーコネクターをカメラのVF端子（角型）に差し込んでください。電源がオンの状態でコネクターを差し込むと、本機が正常に動作しないことがあります。
• ビューファインダーコネクターをカメラのVF端子（角型）の奥まで確実に差し込んでください。コネクターが確実に接続されていないと、画像が乱れたり、タリーランプが正常に点灯しないことがあります。

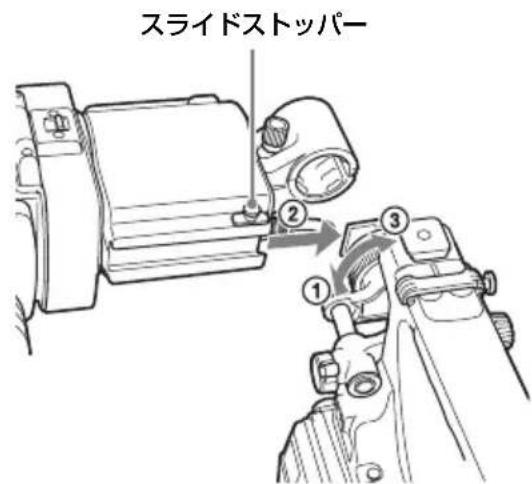

1①カメラの左右位置固定リングをゆるめる。②カメラのビューファインダー取り付けシューに本機を取り付け、③左右位置固定リングを締める。

2ビューファインダーコネクターをカメラのVF端子（角型）に接続する。

ご注意

「UPPER」と記載されているほうを上向きにして接続してください。

取りはずすには

取り付けと逆の手順で行います。ただし、本機を取り付けシューから取りはずすときに、スライドストッパーを引き上げてください（手順1の図参照）。

位置を調整する

左右位置を調整するときはカメラのビューファインダー左右位置固定リングを、前後位置を調整するときはカメラのビューファインダー前後位置LOCKつまみを、それぞれゆるめます。

ビューファインダー左右位置固定リング

本機は、被写体側から見ることもできるように180°回転します。

この場合、画面上の画像や文字表示の上下が逆になります。

MIRRORスイッチをB/Tにすると、画像や文字表示の上下を反転させて、通常の状態に戻すことができます。

視度と画面を調整する

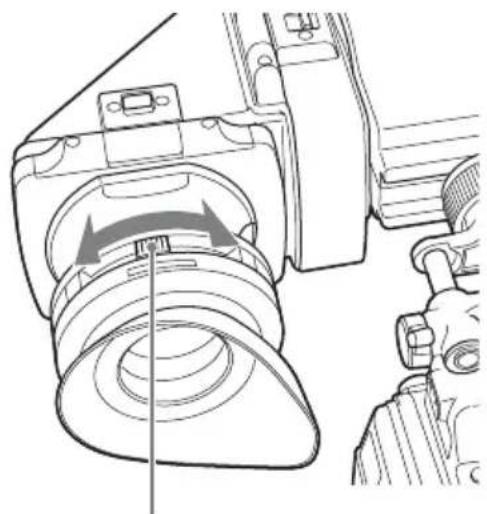

視度を調整するには

視度調整リングを回して、画像がはっきり見えるように調整します。

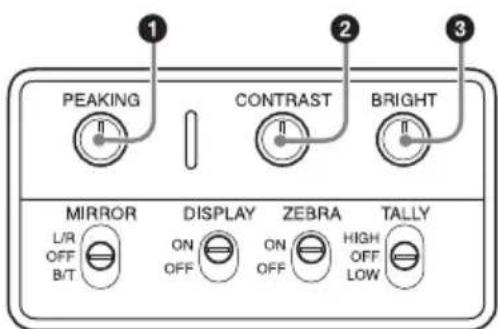

画面の状態を、次の項目について調整できます。

輪郭：PEAKINGつまみで調整する。

濃淡：CONTRASTつまみで調整する。

明るさ：BRIGHTつまみで調整する。

①PEAKINGつまみ ②CONTRASTつまみ ③BRIGHTつまみ

VF筒部／アイピース部を跳ね上げる

VF筒部／アイピース部を跳ね上げると、内部のLCD画面またはその鏡像を見ることができます。

ここでは、VF筒部の跳ね上げ／取りはずしについて説明します。アイピース部も同様に跳ね上げたり、取りはずしたりすることができます。

跳ね上げるには

底のクリップを押してはずし、上に開きます。

120° 開いた位置でロックします。

通常はロック位置で使用してください。 ロック位置からさらに開くこともできますが、再度120°の位置でロックしたい場合は、いったん元の閉じた位置まで戻してから開き直してください。

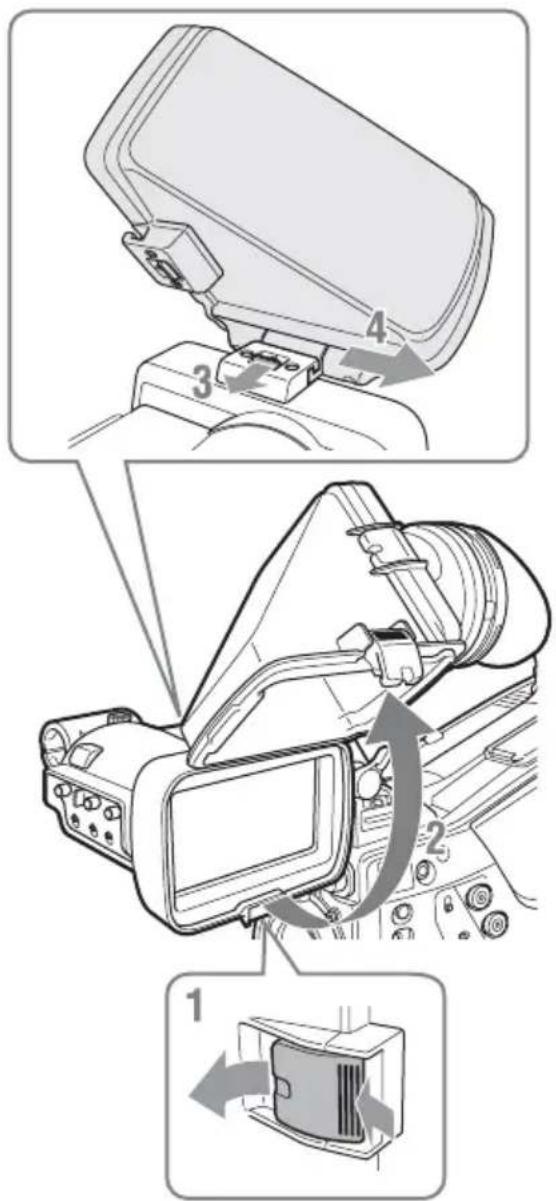

取りはずすには

1 底部的夹子按下后取下。 2 升起VF镜筒部。 3 将上方的按钮向与VF镜筒部相反的方向滑动，解除锁定。 4 水平滑动VF镜筒部并将其取下。

要使图像/文字显示左右反转

将MIRROR开关设为L/R，即可反转画面上的图像和文字显示的左右方向。

清洁画面或内部（LCD画面）

清洁本机的画面或内部（LCD画面）时，请将本机从相机上取下，并充分注意不要损伤内部零件。

◆ 关于从相机上取下本机的方法，请参阅“安装到相机”（第8页）。 ◆ 关于取下VF镜筒部的方法，请参阅“取下方法”（第1页）。

使用吹气球清除画面表面的灰尘。

注意

切勿使用稀释剂等溶剂。

在特殊环境下使用后的维护

在海边、多尘场所、温泉地等使用后，请进行以下清洁和确认。

• 使用气刷等仔细清除设备内的沙子和灰尘。
• 清洁连接器的接触面。
• 进行上述清洁后，执行一般操作检查，确认设备正常工作。

规格

一般

電源

DC10.5～17.0 V（カメラから供給）

消費電力

2.0 W

使用温度

0 ℃～40 ℃

保存温度

-20 ℃～+60 ℃

質量

約680g

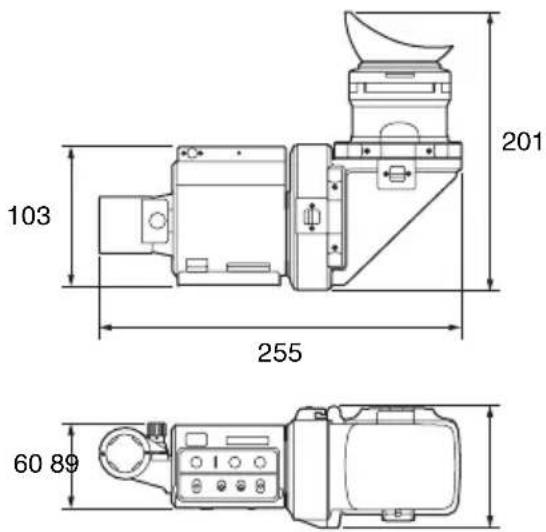

外形寸法

(単位: mm)

LCD

3.5型、カラー、TFT半透過型LCD

画像表示部

76.8×43.2 mm（水平/垂直、アスペクト比16:9）

性能

輝度

1) PMW-500に取り付ける場合は、カムコーダー側のバージョンがVer. 1.10以上であることが必要です。 2) HXC-D70に取り付ける場合は、カメラ側のバージョンがVer.1.21以上であることが必要です。

仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

• お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
• 本製品を使用したことによるお客様、または第三者からのいかなる請求についても、当社は一切の責任を負いかねます。
• 諸事情による本製品に関連するサービスの停止、中断について、一切の責任を負いかねます。

英語

このマニュアルに記載されている事柄の著作権は当社にあり、説明内容は機器購入者の使用を目的としています。 従って、当社の許可なしに無断で複写したり、説明内容（操作、保守等）と異なる目的で本マニュアルを使用することを禁止します。
